山东省德州市庆云县 2017 届九年级上学期期末考试物理试题
（word 版）
一、选择题（每小题2分，共24分）
1．下列说法中正确的是（ ）
A．沿海地区昼夜温差小，主要原因是水的比热容较大
B．物体的温度越高，分子运动得越快，物体的动能越大
C．温度高的物体具有的内能多，温度低的物体具有的内能少
D．0℃的冰熔化成0℃的水，由于温度不变，所以它的内能不变

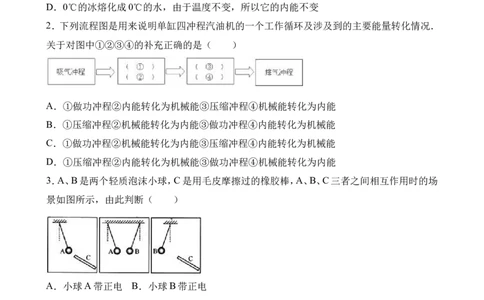

2．下列流程图是用来说明单缸四冲程汽油机的一个工作循环及涉及到的主要能量转化情况．
关于对图中①②③④的补充正确的是（ ）
A．①做功冲程②内能转化为机械能③压缩冲程④机械能转化为内能
B．①压缩冲程②机械能转化为内能③做功冲程④内能转化为机械能
C．①做功冲程②机械能转化为内能③压缩冲程④内能转化为机械能
D．①压缩冲程②内能转化为机械能③做功冲程④机械能转化为内能
3．A、B是两个轻质泡沫小球，C是用毛皮摩擦过的橡胶棒，A、B、C三者之间相互作用时的场
景如图所示，由此判断（ ）
A．小球A带正电 B．小球B带正电
C．小球B可能不带电 D．小球A可能不带电
4．举重比赛有甲、乙、丙三个裁判，其中甲为主裁判，乙和丙为副裁判．若裁判认定杠铃已被举
起，就按一下自己面前的按钮．要求主裁判和至少一个副裁判都按下自己面前的按钮时，指示
杠铃被举起的灯泡L才亮．以下符合这一要求的电路是（ ）
A． B． C． D．5．如图所示电路，L 的电阻比L 的大，开关闭合，灯均发光，则（ ）
1 2
A．V示数等于V 示数 B．V 示数大于V 示数
1 1 2
C．A示数大于A 示数 D．A 示数大于A 示数
1 2 1

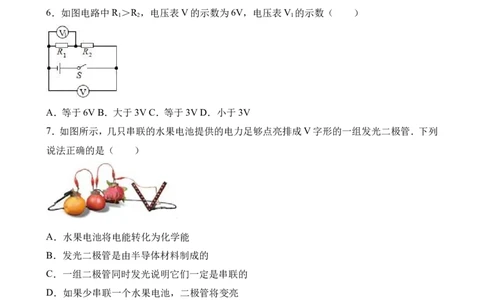

6．如图电路中R ＞R ，电压表V的示数为6V，电压表V 的示数（ ）
1 2 1
A．等于6VB．大于3VC．等于3VD．小于3V
7．如图所示，几只串联的水果电池提供的电力足够点亮排成V字形的一组发光二极管．下列
说法正确的是（ ）
A．水果电池将电能转化为化学能
B．发光二极管是由半导体材料制成的
C．一组二极管同时发光说明它们一定是串联的
D．如果少串联一个水果电池，二极管将变亮
8．如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片P向右移动时（ ）
A．电流表A 示数变小，电压表V示数变小
1
B．电流表A 示数变小，电压表V示数变大
2C．电压表V示数与电流表A 示数比值不变
1
D．电压表V示数与电流表A 示数比值不变
2
9．甲、乙两只灯泡，其I﹣U关系图象如图所示．现将甲、乙两灯串联在电路中，当甲灯两端的
电压为2V时，乙灯消耗的功率是（ ）
A．1.2WB．0.8WC．2W D．3W

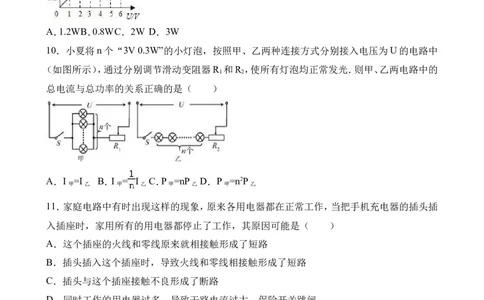

10．小夏将n个“3V 0.3W”的小灯泡，按照甲、乙两种连接方式分别接入电压为U的电路中
（如图所示），通过分别调节滑动变阻器R 和R ，使所有灯泡均正常发光．则甲、乙两电路中的
1 2
总电流与总功率的关系正确的是（ ）
A．I =I B．I = I C．P =nP D．P =n2P
甲 乙 甲 乙 甲 乙 甲 乙
11．家庭电路中有时出现这样的现象，原来各用电器都在正常工作，当把手机充电器的插头插
入插座时，家用所有的用电器都停止了工作，其原因可能是（ ）
A．这个插座的火线和零线原来就相接触形成了短路
B．插头插入这个插座时，导致火线和零线相接触形成了短路
C．插头与这个插座接触不良形成了断路
D．同时工作的用电器过多，导致干路电流过大，保险开关跳闸
12．在探究“通电螺线管外部磁场分布”的实验中，开关断开时小磁针甲、乙的指向如图所示
当开关闭合时，通电螺线管有磁性，则下列说法正确的是（ ）A．小磁针甲偏转，小磁针乙不偏转
B．小磁针乙偏转，小磁针甲不偏转
C．小磁针甲、乙均偏转
D．滑动变阻器滑片P从右向左滑动时，通电螺线管和磁性逐渐增强
二、填空题（本题共5各小题，每个空1分，共10分）

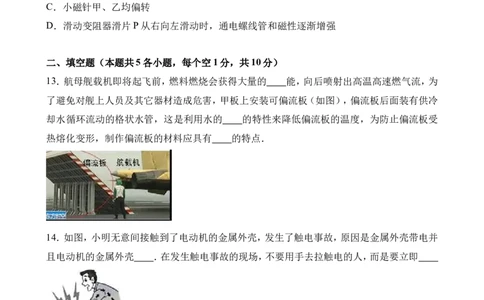

13．航母舰载机即将起飞前，燃料燃烧会获得大量的 能，向后喷射出高温高速燃气流，为
了避免对舰上人员及其它器材造成危害，甲板上安装可偏流板（如图），偏流板后面装有供冷
却水循环流动的格状水管，这是利用水的 的特性来降低偏流板的温度，为防止偏流板受
热熔化变形，制作偏流板的材料应具有 的特点．
14．如图，小明无意间接触到了电动机的金属外壳，发生了触电事故，原因是金属外壳带电并
且电动机的金属外壳 ．在发生触电事故的现场，不要用手去拉触电的人，而是要立即
15．科学家的每次重大发现，都有力地推动了人类文明的进程．丹麦物理学家 首先发现了
电流周围存在着磁场，第一个揭示了电和磁之间的联系．小周同学自制了一个用开关来控制
电磁铁南北极的巧妙装置，如图所示．当开关S接 （选填“a”或“b”）点时，电磁铁的A端
是N极．16．江涛家的电能表如图所示，当他家某用电器单独工作时，30min内转盘正好转过50圈，则
该用电器的电功率为 W．
17．R 、R 分别连接成如图所示的甲、乙两种电路，R =2R ，电源电压均为U，图甲电路中R 、R
1 2 1 2 1 2
在相同时间内产生的热量为Q 、Q ，则Q ：Q = ，图乙中电路中R 、R 在相同时间
甲1 甲2 甲1 甲2 1 2
内产生的热量分别为Q 、Q ，则Q ：Q = ．
乙1 乙2 乙1 乙2
三、作图、实验与探究题（本大题共8小题，18、19各2分，20、21、22题各4分，23题6分，共
22分）
18．如图所示，开关闭合后，位于螺线管右侧的小磁针逆时针旋转90°．请你在图中标出螺线管
的N、S极，并在括号内标出电源的“+”、“﹣”极．
19．如图甲所示是一个常用的插线板．插线板上的指示灯在开关断开时不发光，插孔不能提供
工作电压，开关闭合时指示灯发光，插孔可以提供工作电压；开关闭合时插孔也能提供工作电压，根据上述说明，在图乙中画出开关、指示灯、插孔与电源线的连接方式．
20．如图所示，甲、乙、丙三图中的装置完全相同，燃料的质量都是10g，烧杯内的液体质量和
初温也相同．
（1）要比较不同物质吸热升温的特点，应选择 两图进行实验；实验中，不同物质吸收热量
的多少是通过 来反映的．（选填“温度计示数”或“加热时间长短”）
（3）如果质量和初始温度均相同的A、B两种液体，吸热后它们的温度随时间变化的图象如图
丁所示，则从图象可以看出， 液体的比热容较大， 液体的吸热能力更强．
21．学习了电学知识后，小明对影响电阻大小的部分因素进行了研究，器材有
开关、电流表、干电池（电压恒为1.5V）各一个，三根完全相同的合金丝，导线若干，连接如图
甲所示的电路，小明将合金丝以不同方式分别接入电路A、B之间，闭合开关s后，记录的数据
如表．根据实验数据，回答下列问题：
连接方式 一根 两根串联 三根串联 两根并联 三根并联
电流表读数/A 0.15 0.1 0.6 0.9
（1）图乙是将一根合金丝接入电路时电流表的读数，请将其填入表格中．（2）分析表中的实验数据，还可以得出导体的电流与电阻的关系： ．
（4）实验中一根合金丝的电阻为 Ω，若该合金丝的横截面积为1mm2，则一根合金丝的长度
是 m．（已知该合金丝长1m，横截面积1mm2的阻值为1Ω）
22．探究磁场对电流的作用：
猜想 小雨猜想磁场对电流的作用力的方向仅与电流方向有关．
过程 叶子姐姐设计了如下实验，装置如图所示：
①闭合开关，观察到导体AB向左运动，保持磁场方向不变，改变电流方向，发现导体
AB向 运动．
②保持电流大小和方向不变，将磁场两极对调，观察导体AB两次运动的方向
（填“相同”或“不同”）．
这就证明了小雨的猜想是不全面的．
程序 提出问题﹣﹣猜想﹣﹣ ﹣﹣得出结论．
问题讨 若将电路中的电源换成灵敏电流计，并将滑动变阻器的滑片P滑到 端，可用来探
论 究感应电流产生的条件．
23．小明做测“小灯泡电功率”实验时，所用器材有电压为6V的电源，额定电压为2.5V的小
灯泡，以及符合实验要求的滑动变阻器、电压表、电流表、开关和导线．
（1）如图甲所示是小明没有连接完整实物电路，请你用笔画线代替导线，帮小明将实物电路连
接完整；
（2）小明连好电路闭合开关后，发现小灯泡发光较暗，无论如何移动滑动变阻器滑片P，小灯
泡亮度都不变，则原因可能是 ．
（3）小明调整电路后闭合开关，移动滑片P到某处．电压表的示数为2.2V，要测得最小灯泡的
额定功率．应将滑片P向 （选填“左”或“右”）端滑动．
（4）小明通过移动滑片P，分别记下了多组对应的电压表和电流表的示数，并绘制成了如图乙
所示的U﹣I图象，根据图象提供的信息，可计算出小灯泡的额定功率是 W．
（5）实验结束后，小明仅将小灯泡换成定值电阻，来探究电流与电阻的关系，小明相要完成四
组实验，准备好的定值电阻有5Ω、10Ω、15Ω、20Ω．
①将电路连接正确后，闭合开关，移动变阻器的滑片P，使定值电阻两端的电压为2V，此时电
流表的示数如图丙所示，为 A，则定值电阻的阻值为 Ω．
②断开开关，将定值电阻换成阻值为10Ω的电阻，其余不动，闭合开关，电压表示数将 （选
填“变大”或“变小”）；为完成此四组实验，滑动变阻器的最大电阻应不小于 Ω．24．如图甲所示，在2015年某工厂要研发一种新型材料，要求对该材料的承受的撞击力进行测
试．在测试时将材料样品（不计质量）平放在压力传感器上，闭合开关s，由静止自由释放重物，
经撞击后样品材料仍完好无损．从重物开始下落到撞击样品的这个过程中，电流表的示数I随
时间t变化的图象如图乙所示，压力传感器的电阻R随压力F变化的图象如图丙所示．电源的
电压=24V，定值电阻R =10Ω．求：
0
（1）在重物下落的过程中，压力传感器的电阻是多少？
（2）在撞击过程中，样品受到的最大撞击力是多少？
25．电热加湿器靠电流的热效应工作．某种家用电热加湿器相关参数、外形、电路简化图如图
所示．电热器的电热丝浸没在加热仓的水中产生热量，使加热仓中的水沸腾变成水蒸气喷出，
增加环境湿度．当加热仓中的水减少到一定程度时，自动阀门智能打开，水由储水箱进入到加
热仓中．
工作电压220V
工作频率50Hz
最大运行功率40W
储水箱容量2.4L
尺寸高315mm，底部直径
168mm
满水工作时间高气雾量10h，低
气雾量24h
（1）当气雾调节器R 的滑片移到最左边时，加湿器以最大运行功率工作，求电热丝R 的电阻
2 1值．
（2）如果加热仓内冷水的温度为20℃，用最大运行功率工作，经过5min36s，水沸腾产生蒸气，
求加热仓中水的体积．[c =4.2×103J（/ kg•℃）．ρ =1×103kg/m3，电热丝R 产生的热量全部被
水 水 1
水吸收．环境为标准大气压]．
（3）当滑片移到最右端时，气雾调节器R 的阻值为605Ω，加湿器以最低气雾量工作，求此时电
2
热丝R 的电功率是多少瓦？24小时R 消耗多少度电？（计算结果保留一位小数）
1 1
参考答案
一、选择题（每小题2分，共24分）
1-5．ABDBA6—10.BBCAC 11-12.BB
二、填空题（本题共5各小题，每个空1分，共10分）
13．内；比热容大；熔点高．
14．没有接地；切断电源．
15．奥斯特；a．
16． 40．
17． 2：1；1：2．
三、作图、实验与探究题（本大题共8小题，18、19各2分，20、21、22题各4分，23题6分，共
22分）
18．
19．
20．（1）甲、丙；加热时间的长短；（2）B；B．
21．（1）0.3；（2）导体两端的电压不变，导体中的电流与导体的电阻成反比；（3）5；5．22．右；不同；进行实验；左．
23（1）如图所示；
（2）滑动变阻器同时将下面的两个接线柱接入电路；
（3）右；
（4）0.5；
（5）①0.4；5；②变大；40；
24．解：（1）由图乙可知，在重物没有撞击传感器的过程中，
电路中的电流I=0.2A，
根据欧姆定律：I= 可知，
定值电阻R 两端的电压：U =IR =0.2A×10Ω=2V，
0 0 0
压力传感器两端的电压为：U =U﹣U =24V﹣2V=22V，
N 0
根据欧姆定律：I= 可知，
压力传感器的电阻：R = = =110Ω；
N
（2）由图丙可知，撞击力最大时，电阻最小，电流最大，
又由图乙可知，最大的电流为I =1.2A，
m
根据欧姆定律：I= 可知，
电源电压：U=I （R +R），
m 0
压力传感器的电阻：R= ﹣R = ﹣10Ω=10Ω，
0
由图丙可知，此时受到撞击力：F=600N；
答：（1）在重物下落的过程中，压力传感器的电阻是110Ω．
（2）在撞击过程中，样品受到的最大撞击力是600N．25．解：（1）当气雾调节器R 的滑片移到最左边时，气雾调节器被短路，只有电热丝工作，
2
由P= 得：
电热丝R 的电阻值：
1
R = = =1210Ω；
1
（2）电热丝产生的热量：
Q =W=Pt=40W×336s=13440J，
放
由题意得Q =Q =13440J，
吸 放
由Q =cm（t﹣t ）得：
吸 0
水的质量m= = =0.04kg，
由ρ= 得：
水的体积：
V= = =4×10﹣5m3；
（3）当滑片移到最右端时，气雾调节器和电热丝串联，
电路中的电流：
I= = = A，
电热丝R 的电功率：
1
P =I2R =（ A）2×1210Ω≈17.8W；
1 1
24小时R 消耗的电能：
1
W=P t=0.0178kW×24h≈0.4kW•h．
1
答：（1）电热丝R 的电阻值1210Ω；
1
（2）加热仓中水的体积4×10﹣5m3；
（3）电热丝R 的电功率是17.8W；24小时R 消耗的电能0.4kW•h．
