2017-2018人教版物理九年级全册 第十六章 电压 电阻 单元练习题
1. 下列说法中，正确的是（ ）
A.有电压就一定有电流 B.有电流就一定有电压
C.有电源的电路一定有电流 D.电流和电压总是同时存在的
2. 如图所示，闭合开关S后，电压表的示数为4.5V，断开开关S后，电压表的示数为
3V，则此时灯泡L1和L2两端的电压分别为（ ）
A. 4.5V 3V B. 3V 4.5V
C. 3V 1.5V D. 3V 7.5V

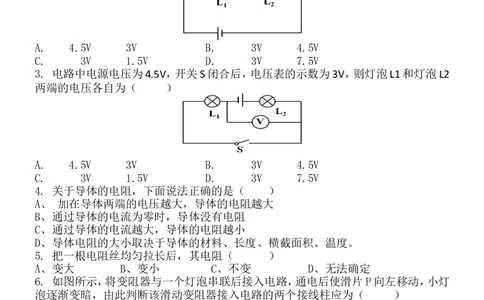

3. 电路中电源电压为4.5V，开关S闭合后，电压表的示数为3V，则灯泡L1和灯泡L2
两端的电压各自为（ ）
A. 4.5V 3V B. 3V 4.5V
C. 3V 1.5V D. 3V 7.5V
4. 关于导体的电阻，下面说法正确的是（ ）
A、 加在导体两端的电压越大，导体的电阻越大
B、通过导体的电流为零时，导体没有电阻
C、通过导体的电流越大，导体的电阻越小
D、导体电阻的大小取决于导体的材料、长度、横截面积、温度。
5. 把一根电阻丝均匀拉长后，其电阻（ ）
A、变大 B、变小 C、不变 D、无法确定
6. 如图所示，将变阻器与一个灯泡串联后接入电路，通电后使滑片P向左移动，小灯
泡逐渐变暗，由此判断该滑动变阻器接入电路的两个接线柱应为（ ）
A、接线柱A、D B、接线柱A、B
C、接线柱C、D D、接线柱B、D
7. 两电路中，电源电压相等，闭合开关S，当滑动变阻器的滑片P都向右滑动时，灯泡
L1和L2的亮度变化是（ ）
A、L1和L2都变亮 B、L1和L2 都变暗
C、L1变亮，L2变暗 D、L1变暗，L2亮度不变8. 两个表的量程及读数各是多少？

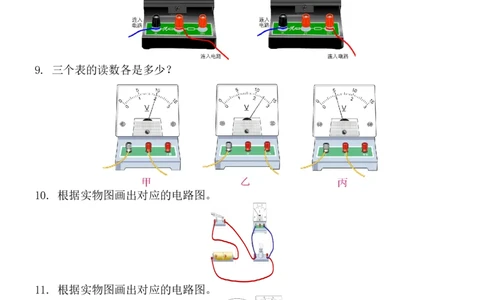

9. 三个表的读数各是多少？
10. 根据实物图画出对应的电路图。
11. 根据实物图画出对应的电路图。

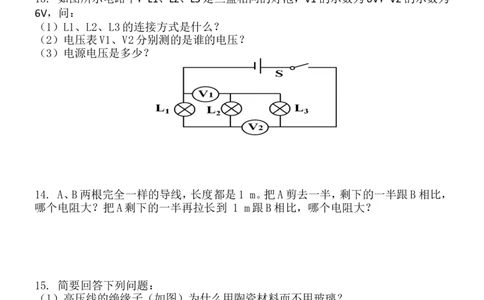

12. 根据电路图连接实物图。13. 如图所示电路中，L1、L2、L3是三盏相同的灯泡，V1的示数为6V，V2的示数为
6V，问：
（1）L1、L2、L3的连接方式是什么？
（2）电压表V1、V2分别测的是谁的电压？
（3）电源电压是多少？
14. A、B两根完全一样的导线，长度都是1 m。把A剪去一半，剩下的一半跟B相比，
哪个电阻大？把A剩下的一半再拉长到 1 m跟B相比，哪个电阻大？
15. 简要回答下列问题：
（1）高压线的绝缘子（如图）为什么用陶瓷材料而不用玻璃？
（2）铁比铜便宜，为什么家庭电路中用铜导线而不用铁导线？
（3）为什么不能用湿手操作电器？答案：
1---7 BCCDA DA
8. 量程0~3 V 1.6 V 量程0~15 V 8 V
9. 2 V 12.5 V 1 V
10.11.
12.
13. （1）L1、L2、L3的连接方式是串联。
（2）电压表V1测的是L1和L2两端的电压，V2测的是L2和L3两端的电压。
（3）电源电压是9V。
14. （1）导线A减去一半时，长度变短，电阻变小，所以导线A电阻比导线B电阻小；
（2）导线A剩下的再拉长时，横截面积变小，电阻变大，所以导线A电阻比导线B电阻
大。
15. （1）陶瓷绝缘能力强。
（2）铜导线电阻小。
（3）水和人体都是导电体。
