九年级新教材《第十六章 电压 电阻》单元测试题（二）
（满分100分）（时间45分钟）
一、选择题（每小题2分，共30分）
1、在某电路中，两只灯泡两端的电压相等，由此可知，两灯泡的连接方式是（ ）
A．一定是串联的 B．一定是并联的 C．串联、并联都有可能 D．无法判断
2、关于电压表的使用，下列说法不正确的是（ ）
A．电压表可以直接测电源电压 B．电压表不能跟被测电路串联
C．电压表使用时要并联在电路中 D．电压表不能直接测电源电压
3、为了改变一根导线电阻的大小，下列方法中肯定不能达到目的的是（ ）
A．将导线拉长后使用 B．将导线对折后使用
C．给导线加热 D．改变导线中的电流
4、电阻是导体对电流的阻碍作用，所以（ ）
A．有电流通过导体就有电阻，没有电流通过导体就没有电阻
B．通过导体的电流强度逐渐增大，则导体的电阻也逐渐增大
C．导体电阻是导体本身的性质，不管有没有电流通过，导体的电阻是一定的
D．导体的电阻只与导体的长度和横截面积有关
5、两个灯泡串联后接在电路中，下列说法正确的是（ ）
A．通过两个灯泡的电流可能不相等 B．通过两个灯泡的电流一定相等
C．两灯泡两端的电压一定不相等 D．两灯泡两端的电压一定相等
6、一根铜导线和一根镍铬合金线，它们的长短、粗细都相等。把它们串联到电路中则（ ）
A．两根导线两端电压相等，铜导线电流大
B．两根导线 两端电压、电流分别相等
C．铜导线两端电压小，铜导线电流小
D．铜导线两端电压小，通过两根导线的电流相等
7、如图16.2-1所示，三只小灯泡串联，开关S完好，S
闭合时三灯不亮，从电压表“+”、“-”接线柱引
出两导线去检查，发现连a、b两端电压表无读数，连b、d两端电压表有读数，连c、d两端电
压表无读数，则其可能原因是（ ）
A．L 灯丝断了 B．L 灯丝断了 C．L 灯丝断了 D．L、L 灯丝一定都断了
1 2 3 2 3
8、如图16.2-2所示，L 和L 是两只完全相同的灯泡，开关S闭合后电压表V 的示数为4V，
1 2 1
电压表V 和V 的示数应分别为（ ）
2 3
A．4V、0V B．4V、8V C．4V、4V D．以上都不对
9、图16.2-3中电压表测量的是（ ）
A．灯L 两端的电压 B．灯L 两端的电
1 2
C．电源的电压 D．灯L 和L 的总电压
1 210、如图16.2-4所示的电路中，电源电压为6V，当开关S闭合后，只有一只灯泡发光，且电压
表V的示数为6V，产生这一现象的原因可能是（ ）
A．灯L 处短路 B．灯L 处短路 C．灯L 处断路 D．灯L 处断路
1 2 1 2
11、如图16.2-5所示，当开关S闭合时，发现电流表指针偏转，电压表指针不动。该电路的故
障可能是（ ）
A．灯L 的接线短路 B．灯L 的接线短路
1 2
C．灯L 的灯丝断了 D．灯L 的灯丝断了
2 1
12、如图16.2-6所示的几种电路中，电流表只测L 电流的是（ ）
2
14、如图16.2-7的电路中，闭合开关，电压表V 的示数为6V，电
1
压表V 的示数为3.4V。那么下列说法中不正确的是（ ）
2
A．可知电源电压为6V
B．可知L 两端电压为2.6V
1
C．将电压表V 换成电流表，则L 亮，L 不亮
2 1 2
D．将电压表V 换成电流表，则L 与L 并联，电流表测干路上的电流
2 1 2
13、给你两根长度相同但横截面积不同的镍铬合金线、一个电源、一只电流表、一只滑动变阻
器、一个开关、若干根导线，现需要研究的课题有：①导体
的电阻跟它的横截面积的关系；②导体的电阻跟它的长度
的关系；③导体的电阻跟它的材料的关系。由上述实验器
材，可以完成的研究课题是（ ）
A．只有① B．只有② C．①和② D．①、②和③
15、如图16.2-8所示是小文同学研究串联电路中电流、电压
特点的实物连接图，当开关闭合时，灯L 亮，灯L 不亮，电
1 2
流表和电压表均有读数，则故障原因可能是（ ）
A．L 断路 B．L 短路 C．L 断路 D．L 短路
1 1 2 2
二、填空题（每空2分，共42分）
1、要在一段电路中产生电流，它的两端就要有＿＿＿＿。电阻是导体对电流的＿＿＿＿作用，
50Ω的实验用的小灯泡接入电路中，若开关没有闭合，则它的电阻是＿＿＿＿。
2、滑动变阻器是靠改变电阻线在电路中的＿＿＿＿来改变电阻，从而改变电路中的电压和
电流，一节蓄电池的电压是＿＿＿＿＿。家庭电路电压是＿＿＿＿。
3、将下列物质①铅笔芯；②玻璃砖；③水银；④汽油；⑤铜丝；⑥橡皮分
为两类：属于导体的是＿＿＿；属于绝缘体的是＿＿＿。
4、如图16.2-9所示的电路里，在圆圈b、上连接适当电表，使灯L 和
1
L 并联且能发光，那么，电压表是＿＿＿；电流表是＿＿＿。（填字
2
母）6、某同学用有两个量程为电压表（0～3V和0～15V）测两节干电池串联组成的电池组电压，
记录是10V．他出现错误的原因是＿＿＿＿＿＿＿＿＿＿，实际电压应是＿＿＿＿。

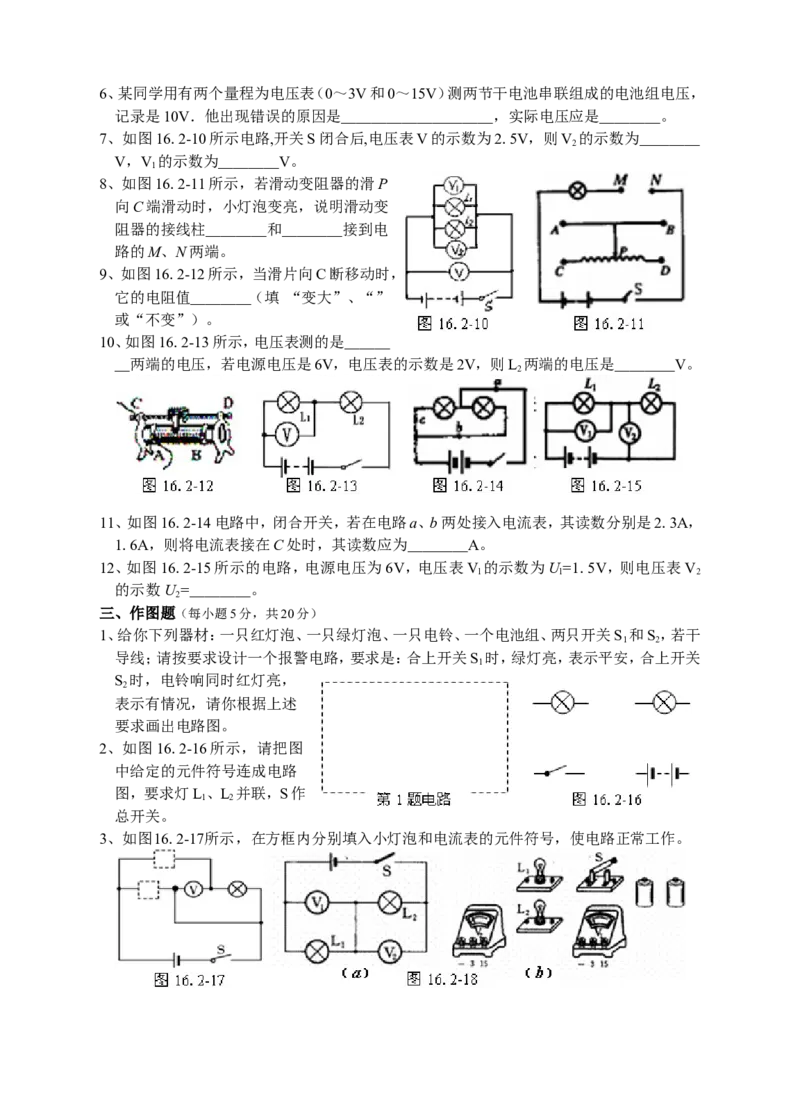

7、如图16.2-10所示电路,开关S闭合后,电压表V的示数为2.5V，则V 的示数为＿＿＿＿
2
V，V 的示数为＿＿＿＿V。
1
8、如图16.2-11所示，若滑动变阻器的滑P
向C端滑动时，小灯泡变亮，说明滑动变
阻器的接线柱＿＿＿＿和＿＿＿＿接到电
路的M、N两端。
9、如图16.2-12所示，当滑片向C断移动时，
它的电阻值＿＿＿＿（填 “变大”、“”
或“不变”）。
10、如图16.2-13所示，电压表测的是＿＿＿
＿两端的电压，若电源电压是6V，电压表的示数是2V，则L 两端的电压是＿＿＿＿V。
2
11、如图16.2-14电路中，闭合开关，若在电路a、b两处接入电流表，其读数分别是2.3A，
1.6A，则将电流表接在C处时，其读数应为＿＿＿＿A。
12、如图16.2-15所示的电路，电源电压为6V，电压表V 的示数为U=1.5V，则电压表V
l l 2
的示数U =＿＿＿＿。
2
三、作图题（每小题5分，共20分）
1、给你下列器材：一只红灯泡、一只绿灯泡、一只电铃、一个电池组、两只开关S 和S，若干
1 2
导线；请按要求设计一个报警电路，要求是：合上开关S 时，绿灯亮，表示平安，合上开关
1
S 时，电铃响同时红灯亮，
2
表示有情况，请你根据上述
要求画出电路图。
2、如图16.2-16所示，请把图
中给定的元件符号连成电路
图，要求灯L、L 并联，S作
1 2
总开关。
3、如图16.2-17所示，在方框内分别填入小灯泡和电流表的元件符号，使电路正常工作。4、根据如图16.2-18（a）所示电路图，用笔画线作为导线，将图（b）中实物对应连接成电路图。
（已知电源由两节干电池串联组成）
四、实验探究题（每空1分，共11分）

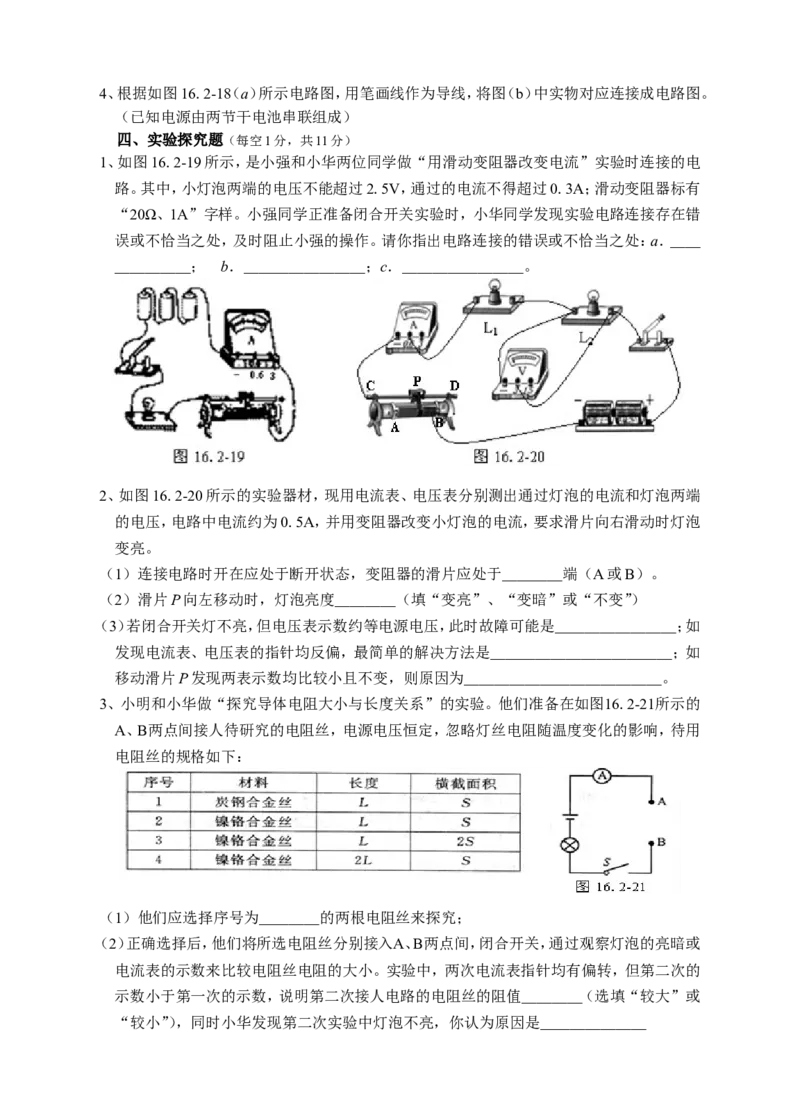

1、如图16.2-19所示，是小强和小华两位同学做“用滑动变阻器改变电流”实验时连接的电
路。其中，小灯泡两端的电压不能超过2.5V，通过的电流不得超过0.3A；滑动变阻器标有
“20Ω、1A”字样。小强同学正准备闭合开关实验时，小华同学发现实验电路连接存在错
误或不恰当之处，及时阻止小强的操作。请你指出电路连接的错误或不恰当之处：a．＿＿
＿＿＿＿＿； b．＿＿＿＿＿＿＿＿；c．＿＿＿＿＿＿＿＿。
2、如图16.2-20所示的实验器材，现用电流表、电压表分别测出通过灯泡的电流和灯泡两端
的电压，电路中电流约为0.5A，并用变阻器改变小灯泡的电流，要求滑片向右滑动时灯泡
变亮。
（1）连接电路时开在应处于断开状态，变阻器的滑片应处于＿＿＿＿端（A或B）。
（2）滑片P向左移动时，灯泡亮度＿＿＿＿（填“变亮”、“变暗”或“不变”）
（3）若闭合开关灯不亮，但电压表示数约等电源电压，此时故障可能是＿＿＿＿＿＿＿＿；如
发现电流表、电压表的指针均反偏，最简单的解决方法是＿＿＿＿＿＿＿＿＿＿＿＿；如
移动滑片P发现两表示数均比较小且不变，则原因为＿＿＿＿＿＿＿＿＿＿＿＿＿。
3、小明和小华做“探究导体电阻大小与长度关系”的实验。他们准备在如图16.2-21所示的
A、B两点间接人待研究的电阻丝，电源电压恒定，忽略灯丝电阻随温度变化的影响，待用
电阻丝的规格如下：
（1）他们应选择序号为＿＿＿＿的两根电阻丝来探究；
（2）正确选择后，他们将所选电阻丝分别接入A、B两点间，闭合开关，通过观察灯泡的亮暗或
电流表的示数来比较电阻丝电阻的大小。实验中，两次电流表指针均有偏转，但第二次的
示数小于第一次的示数，说明第二次接人电路的电阻丝的阻值＿＿＿＿（选填“较大”或
“较小”），同时小华发现第二次实验中灯泡不亮，你认为原因是＿＿＿＿＿＿＿
