一、选择题：
2．在通常情况下，均属于导体的是（ ）
A.人体；海水；干木材 B．橡胶；铁钉；陶瓷
C．硬币；石墨；铜块 D．水银；塑料；盐酸

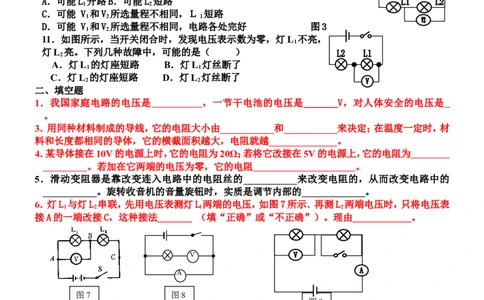

9．小明按如图3所示的电路进行实验，当开关闭合后，
V 和V 的指针位置完全一样，造成这一现象的原因是( )
1 2
A．可能L 开路B．可能L 短路
1 2
C．可能 V 和V 所选量程不相同，Ｌ 短路
1 2 1
D．可能 V 和V 所选量程不相同，电路各处完好 图3
1 2
11．如图所示，当开关闭合时，发现电压表示数为零，灯L 不亮，
1
灯L 亮。下列几种故障中，可能的是（ ）
2
A．灯L 的灯座短路 B．灯L 灯丝断了
1 1
C．灯L 的灯座短路 D．灯L 灯丝断了
2 2
二、填空题
1．我国家庭电路的电压是 ，一节干电池的电压是_______V，对人体安全的电压是
。
3．用同种材料制成的导线，它的电阻大小由___________和___________来决定；在温度一定时，材
料和长度都相同的导体，它的横截面积越大，电阻就越______________。
4．某导体接在10V的电源上时，它的电阻为20Ω；若将它改接在5V的电源上，它的电阻为
。若加在它两端的电压为零，它的电阻 。
5．滑动变阻器是靠改变连入电路中的电阻丝的___________来改变电阻的，从而改变电路中的
___________。旋转收音机的音量旋钮时，实质是调节内部的_____________。
6．灯L 与灯L 串联，先用电压表测灯L 两端的电压，如图7所示．再测L 两端电压时，只将电压表
1 2 l 2
接A的一端改接C，这种接法_______ （填“正确”或“不正确”）。理由____________。
V
A
图7 图8
图9
7．某同学在做电学实验时，不慎将电压表和电流表的位置对换，接成了如图8所示电路。此时若闭
合开关，其后果是：电流表 ，电压表 。 (选填“烧坏”或“不烧坏”)
8．在如图9所示的电路中，电源电压不变．当开关S由断开到闭合时，电流表的示数将________，电
压表的示数将________。（均选填“变大”、“不变”或“变小”）
9、36KV=___________V=___________mV； 48Ω=__________KΩ=__________MΩ。
10、一批小彩灯正常工作电压是4V，应将 只彩灯 联在家庭电路中，才能正常工作。
三、综合题：
1． (6分) 计算：如图所示，电源电压为12V开关闭合后电灯发光，电压表V 的示数为9V，电压表
1
V 的示数为6V，求电阻R 及电灯两端的电压各是多少？
2 1V
1
R L
1
K
V
2
R
2

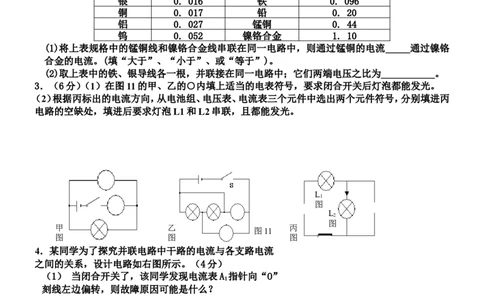

2．下表是一些长1m、横截面积为1mm2的导线在20℃时的电阻（单位：Ω）（8分）
银 0. 016 铁 0. 096
铜 0. 017 铅 0. 20
铝 0. 027 锰铜 0. 44
钨 0. 052 镍铬合金 1. 10
(1)将上表规格中的锰铜线和镍铬合金线串联在同一电路中，则通过锰铜的电流_____通过镍铬
合金的电流。(填“大于”、“小于”、或“等于”)。
(2)取上表中的铁、银导线各一根，并联接在同一电路中；它们两端电压之比为___________。
3．（6分）（1）在图11的甲、乙的○内填上适当的电表符号，要求闭合开关后灯泡都能发光。
（2）根据丙标出的电流方向，从电池组、电压表、电流表三个元件中选出两个元件符号，分别填进丙
电路的空缺处，填进后要求灯泡L1和L2串联，且都能发光。
L
1
图
L
2
图
甲 乙 丙
图11
图 图 图
4．某同学为了探究并联电路中干路的电流与各支路电流
之间的关系，设计电路如右图所示。（4分）
（1） 当闭合开关了，该同学发现电流表A 指针向“O”
1
刻线左边偏转，则故障原因可能是什么？
（2）如闭合开关了，该同学还发现电流表A的指针向右偏转，超过了右边最大刻度值，那该怎么办？
5、画图：
将图中的元件连接起来。要求：L 与L 串联，电流表测L 中的电流，电压表测L 两端的电压，并画
1 2 1 2
出相应的电路图。（ 3分）
L L
1 2第（2）题
四.计算题(8分)

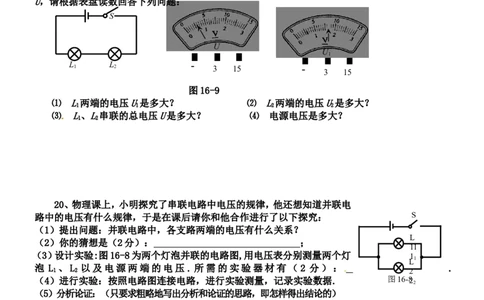

21、图16-9所示，用电压表分别测量L两端的电压U、L两端的电压U以及L、L串联的总电压
1 1 2 2 1 2
U，请根据表盘读数回答下列问题：
S
U
U
1
L L -
1 2 3 15 -
3 15
图16-9
⑴ L两端的电压U是多大？ ⑵ L两端的电压U是多大？
1 1 2 2
⑶ L、L串联的总电压U是多大？ ⑷ 电源电压是多大？
1 2
20、物理课上，小明探究了串联电路中电压的规律，他还想知道并联电
路中的电压有什么规律，于是在课后请你和他合作进行了以下探究： S
（1）提出问题：并联电路中，各支路两端的电压有什么关系？
L
（2）你的猜想是（2分）： ；
11
（3）设计实验:图16-8为两个灯泡并联的电路图,用电压表分别测量两个灯 1
L1
泡 L 、L 以及电源两端的电压 .所需的实验器材有（2 分）： .
1 2 2
（4）进行实验：按照电路图连接电路，进行实验测量，记录实验数据. 图16-82
2
（5）分析论证：（只要求粗略地写出分析和论证的思路，即怎样得出结论的）
（3分）
.
（6）实验结论：两个灯泡L 、L 的电压和电源电压相等.
1 2
（7）实验评估：上述实验中，小明只进行了一次测量，得出的结论偶然性的机会很大.为了使实
验结论具有普遍性，你将建议小明怎样做？（2分）
.
（8）实验问答：如果电源电压为3V，那么根据探究的结论，灯L 的电压为
1
V，灯L 的电压为 V.
2
10、在图16-3所示电路中，电源电压保持不变，当开关 S 闭合，S 断开 时，
1 2
图16-3电压表的读数是3V；当开关S 断开，S 闭合时，电压表的示数是5V，则S 断开时，灯L 和L 两端的
1 2 2 1 2
电压分别为( )
A.2V和3V B.3V和2V
C.2V和8V D.2V和5V
11、有一个同学在测量电压时用的是0～3V的量程，但记录的读数却是6.5V，则该同学实际测的
电压值是 ( )
A．5V B．2．5V C. 1．3V D．11．5V
