电压 电阻
一、选择题：
1．一个电动机所需电压是6V，下列做法符合要求的是（ ）
A．4节蓄电池串联 B．4节蓄电池并联 C．4节干电池串联 D．4节干电池并联
2．在通常情况下，均属于导体的是（ ）
A.人体；海水；干木材 B．橡胶；铁钉；陶瓷
C．硬币；石墨；铜块 D．水银；塑料；盐酸
3．小颖同学在使用电压表时，发现电压表的指针向没有刻度的方向偏转，关于产生这一
现象的原因的分析正确的是（ ）
A．电压表的量程选择太大 B．电压表的量程选择太小
C．电压表的正负接线柱接反了 D．电压表串联在被测电路中

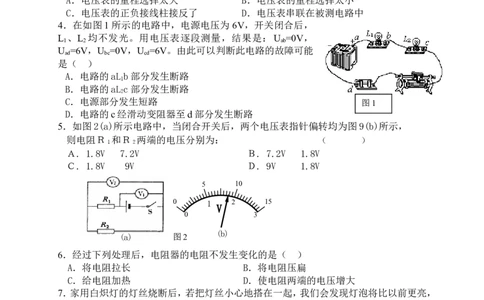

4．在如图1所示的电路中，电源电压为 6V，开关闭合后，
L 、L 均不发光。用电压表逐段测量，结果是：U =0V，
1 2 ab
U =6V，U =0V，U =6V。由此可以判断此电路的故障可能
ad bc cd
是（ ）
A．电路的aL b部分发生断路
1
B．电路的aL c部分发生断路
2
C．电源部分发生短路 图1
D．电路的c经滑动变阻器至d部分发生断路
5．如图2(a)所示电路中，当闭合开关后，两个电压表指针偏转均为图9(b)所示，
则电阻Ｒ 和Ｒ 两端的电压分别为： （ ）
1 2
Ａ. 1.8V 7.2V Ｂ. 7.2V 1.8V
Ｃ. 1.8V 9V Ｄ. 9V 1.8V
5 10
0 1 2 15
V
0 3
(b)
(a) 图2
6．经过下列处理后，电阻器的电阻不发生变化的是（ ）
A．将电阻拉长 B．将电阻压扁
C．给电阻加热 D．使电阻两端的电压增大
7．家用白炽灯的灯丝烧断后，若把灯丝小心地搭在一起，我们会发现灯泡将比以前更亮，
这是因为搭好的灯丝的电阻（ ）
A．变大了 B．变小了 C．没有变化 D．以上三种情况都有可能
8．如图所示，电压表测L 两端的电压，其中正确的是（ ）
2
A B C D9．小明按如图3所示的电路进行实验，当开关闭合后，
V 和V 的指针位置完全一样，造成这一现象的原因是( )图3
1 2
A．可能L 开路B．可能L 短路
1 2
C．可能 V 和V 所选量程不相同，Ｌ 短路
1 2 1
D．可能 V 和V 所选量程不相同，电路各处完好
1 2
11．如图所示，当开关闭合时，发现电压表示数为零，灯L 不亮，
1
灯L 亮。下列几种故障中，可能的是（ ）
2
A．灯L 的灯座短路 B．灯L 灯丝断了
1 1
C．灯L 的灯座短路 D．灯L 灯丝断了
2 2

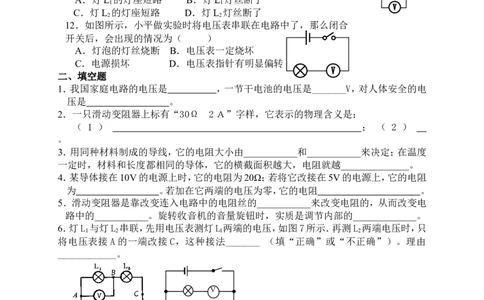

12．如图所示，小平做实验时将电压表串联在电路中了，那么闭合
开关后，会出现的情况为（ ）
A．灯泡的灯丝烧断 B．电压表一定烧坏
C．电源损坏 D．电压表指针有明显偏转
二、填空题
1．我国家庭电路的电压是 ，一节干电池的电压是_______V，对人体安全的电
压是 。
2．一只滑动变阻器上标有“30Ω 2Ａ”字样，它表示的物理含义是：
（ 1 ） ； （ 2 ）
。
3．用同种材料制成的导线，它的电阻大小由___________和___________来决定；在温度
一定时，材料和长度都相同的导体，它的横截面积越大，电阻就越______________。
4．某导体接在10V的电源上时，它的电阻为20Ω；若将它改接在5V的电源上，它的电阻
为 。若加在它两端的电压为零，它的电阻 。
5．滑动变阻器是靠改变连入电路中的电阻丝的___________来改变电阻的，从而改变电
路中的___________。旋转收音机的音量旋钮时，实质是调节内部的_____________。
6．灯L 与灯L 串联，先用电压表测灯L 两端的电压，如图7所示．再测L 两端电压时，只
1 2 l 2
将电压表接 A的一端改接 C，这种接法_______ （填“正确”或“不正确”）。理由
____________。
V
A
图7 图8
7．某同学在做电学实验时，不慎将电压表和电流表的位置对换，接成了如图8所示电路
此时若闭合开关，其后果是：电流表 ，电压表 。 (选填“烧坏”
或“不烧坏”)
9、36KV=___________V=___________mV； 48Ω=__________KΩ=__________MΩ。10、一批小彩灯正常工作电压是4V，应将 只彩灯 联在家庭电路中，才能正
常工作。
三、综合题：
1． (6分) 计算：如图所示，电源电压为12V开关闭合后电灯发光，电压表V 的示数为
1
9V，电压表V 的示数为6V，求电阻R 及电灯两端的电压
2 1 V
1
各是多少？
R L
1
K
V
2
R
2

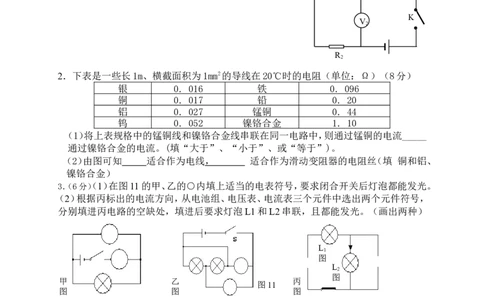

2．下表是一些长1m、横截面积为1mm2的导线在20℃时的电阻（单位：Ω）（8分）
银 0. 016 铁 0. 096
铜 0. 017 铅 0. 20
铝 0. 027 锰铜 0. 44
钨 0. 052 镍铬合金 1. 10
（1）将上表规格中的锰铜线和镍铬合金线串联在同一电路中，则通过锰铜的电流_____
通过镍铬合金的电流。(填“大于”、“小于”、或“等于”)。
（2）由图可知 适合作为电线， 适合作为滑动变阻器的电阻丝（填 铜和铝、
镍铬合金）
3．（6分）（1）在图11的甲、乙的○内填上适当的电表符号，要求闭合开关后灯泡都能发光。
（2）根据丙标出的电流方向，从电池组、电压表、电流表三个元件中选出两个元件符号，
分别填进丙电路的空缺处，填进后要求灯泡L1和L2串联，且都能发光。（画出两种）
L
1
图
L
2
图
甲 乙 丙
图11
图 图 图5、画图：
（1）如图所示，给你几种电路元件，请你在图上用铅笔画线代替导线，把元件按要求连
接起来。要求：L 与L 并联；滑动变阻器控制通过L 的电流大小；滑动变阻器滑片向右
1 2 1
滑动，L 变亮。（4分）
1
（2）将图中的元件连接起来。要求：L 与L 串联，电流表测L 中的电流，电压表测L 两
1 2 1 2
端的电压，并画出相应的电路图。（ 3分）
L1
L L
1 2
第（1）题 第（2）题
画出电路图
6．（8分）如图所示，某同学按图中所示的电路进行实验时，R 保
1
持不变，三次改变滑动变阻器滑片P的位置，得到的实验数据
如下表所示：
（1）该电路是 联电路。
（2）V是测 电压
V1是测 电压
V2是测 电压（填R1、R2、电源电压）
