第十六章检测卷
时间：60分钟 满分：100分
班级：__________ 姓名：__________ 得分：__________
一、选择题(每题3分，共36分)
1．小翔观察小手电筒的电源，由两节全新干电池串联组成，可知该电筒工作电压约是（ ）
A．0.3V B．1.5V C．3V D．4V
2．收音机和复读机上的“音量Volume”旋钮，能够控制声音的响度。它实质是一个（ ）
A．电流表
B．电压表
C．变阻器
D．开关

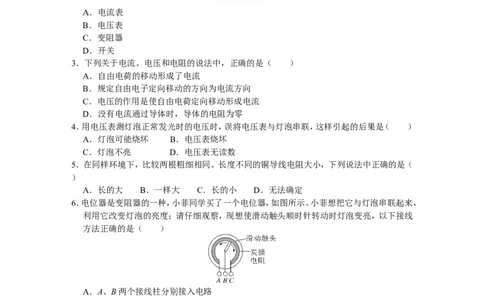

3．下列关于电流、电压和电阻的说法中，正确的是（ ）
A．自由电荷的移动形成了电流
B．规定自由电子定向移动的方向为电流方向
C．电压的作用是使自由电荷定向移动形成电流
D．没有电流通过导体时，导体的电阻为零
4．用电压表测灯泡正常发光时的电压时，误将电压表与灯泡串联，这样引起的后果是（ ）
A．灯泡可能烧坏 B．电压表烧坏
C．灯泡不亮 D．电压表无读数
5．在同样环境下，比较两根粗细相同、长度不同的铜导线电阻大小，下列说法中正确的是（
）
A．长的大 B．一样大 C．长的小 D．无法确定
6．电位器是变阻器的一种，小菲同学买了一个电位器，如图所示。小菲想把它与灯泡串联起来，
利用它改变灯泡的亮度；请仔细观察，现想使滑动触头顺时针转动时灯泡变亮，以下接线
方法正确的是（ ）
A．A、B两个接线柱分别接入电路
B．B、C两个接线柱分别接入电路
C．A、C两个接线柱分别接入电路
D．以上连接方法都正确
7．为了验证玻璃在加热烧红时也能导电，同学们利用白炽灯、灯丝已断的灯泡玻璃芯、酒精灯、
插头、导线若干，设计了如图所示的四种方案，其中合理的是（ ）
第 1 页 共 8 页8．如图所示，亿思达旗下takee手机以“全息显示”闻名全球，全息LED屏幕可合成绚烂唯
美3D的画面，并在手机上实现了空中触控，LED屏幕主要利用发光二极管工作的，发光二
极管的主要材料是（ ）
A．导体
B．半导体
C．超导体
D．纳米材料

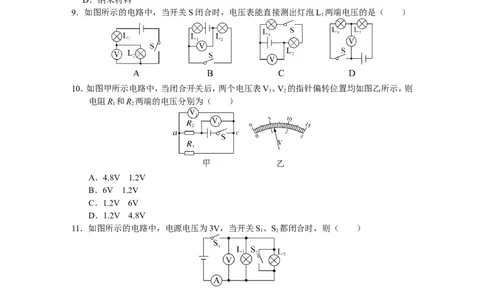

9．如图所示的电路中，当开关S闭合时，电压表能直接测出灯泡L 两端电压的是（ ）
1
10．如图甲所示电路中，当闭合开关后，两个电压表V、V 的指针偏转位置均如图乙所示，则
1 2
电阻R 和R 两端的电压分别为（ ）
1 2
A．4.8V 1.2V
B．6V 1.2V
C．1.2V 6V
D．1.2V 4.8V
11．如图所示的电路中，电源电压为3V，当开关S、S 都闭合时，则（ ）
1 2
A．电压表将被烧坏
B．电流表将被烧坏
C．灯L 亮、灯L 不亮
1 2
D．两只灯泡都将被烧坏
12．如图所示，是大型电子地磅的电路图。当称重物时，在压力的作用下，滑片P向B端滑动，
变阻器连入电路的电阻和电流表的示数分别是（ ）
第 2 页 共 8 页A．变小和变大
B．变大和不变
C．不变和变小
D．变大和变小
二、填空题(每空2分，共24分)

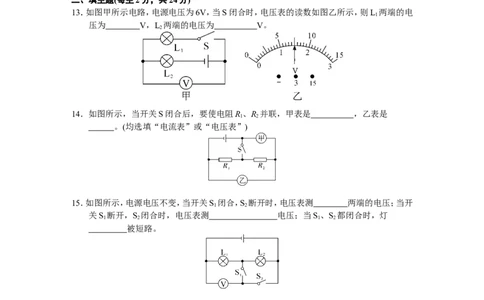

13．如图甲所示电路，电源电压为6V，当S闭合时，电压表的读数如图乙所示，则L 两端的电
1
压为 V，L 两端的电压为 V。
2
14．如图所示，当开关S闭合后，要使电阻R、R 并联，甲表是 ，乙表是
1 2
。(均选填“电流表”或“电压表”)
15．如图所示，电源电压不变，当开关S 闭合，S 断开时，电压表测 两端的电压；当开
1 2
关S 断开，S 闭合时，电压表测 电压；当S、S 都闭合时，灯
1 2 1 2
被短路。
16．下表列出了四种长1m、横截面积为1mm2的导线在20℃时的电阻值。由表中数据可知，架
设输电线应选择 导线；绕制滑动变阻器，应选用 导线。
导线 铜 钨 锰铜合金 镍铬合金
电阻R/Ω 0.017 0.052 0.44 1.1
17．如图甲所示是插入式电阻箱的结构示意图，图中A、B两个接线柱之间的电阻值是
Ω；如图乙是旋盘式电阻箱的面板示意图，此时电阻箱的读数是 Ω。
第 3 页 共 8 页18．如图所示的电路中，如果滑动变阻器滑片P由A向B滑动时，灯泡变暗，导线的E端应接
在滑动变阻器的 (选填“A”“B”或“C”)接线柱上。
三、作图题(共15分)
19．(4分)根据左图所示的实物连接图，在右图的框中画出电路图。

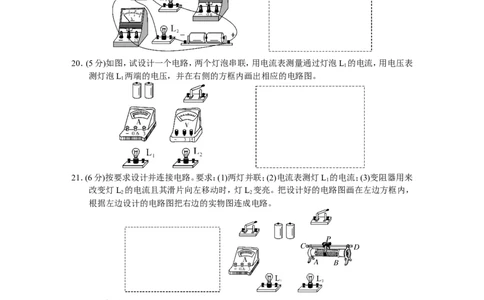

20．(5分)如图，试设计一个电路，两个灯泡串联，用电流表测量通过灯泡L 的电流，用电压表
1
测灯泡L 两端的电压，并在右侧的方框内画出相应的电路图。
1
21．(6分)按要求设计并连接电路。要求：(1)两灯并联；(2)电流表测灯L 的电流；(3)变阻器用来
1
改变灯L 的电流且其滑片向左移动时，灯L 变亮。把设计好的电路图画在左边方框内，
2 2
根据左边设计的电路图把右边的实物图连成电路。
四、实验探究题(共25分)
22．(5分)在一次实验中需要测量小灯泡两端的电压和通过它的电流。聪明而粗心的小刚连接
了如图所示的电路。同组的小林发现有错误，主张拆了以后重新连接，可是时间来不及了，
小刚眼珠一转，在图示的电路中只增加了一根导线，电路就正常工作了。
第 4 页 共 8 页(1)如果闭合图中所示电路的开关，电压表示数、电流表示数情况如何？小灯泡发光情况
怎样？
(2)在图中画出小刚连接的那根导线。(用虚线表示)
23．(6分)为了探究“铅笔芯的电阻随温度的变化规律”，小明设计了如图电路，电源电压恒定，
R 为定值电阻。
0
(1)在本实验中电阻R 的作用是 ；
0
(2)小明检查电路后认为电路设计存在问题，实验过程中没有保持铅笔芯两端的电压相同，
无 法 判 断 其 电 阻 变 化 。 小 明 的 观 点 是 否 正 确 ？ 。 理 由 是
；
(3)闭合开关后用酒精灯对铅笔芯进行加热，每隔10秒记录一次电流值，实验测得的数据
如下表所示：
实验次数 1 2 3 4
电流/A 0.16 0.19 0.21 0.22
由此可以得出：铅笔芯的电阻随温度的升高而 。
24．(6分)在“探究导体的电阻跟哪些因素有关”的实验中。
(1)小宇的猜想是①电阻可能与导体的材料有关。小丽的猜想是②电阻可能与导体的温度
有关。小亮的猜想是③电阻可能与导体的长度有关。根据你掌握的电学知识，你认为：④
电阻还与导体的 有关。
(2)如图是三位同学为上述探究活动准备的实验器材(a、b、c是镍铬合金丝，d是锰铜合金
丝；a、b长度相同而粗细不同；a、c粗细相同而长度不同；c、d长度和粗细都相同)，他们已
经完成了部分实物的连接。若电阻受温度的影响可以忽略，要探究猜想①，应该控制
不变；要探究猜想③，应该选用导线 和导线 (填导线的代号字母)进行对比
实验。
(3)如果在图中只给了一根足够长的镍铬合金丝和其他辅助器材，也能完成上述猜想中的
(填序号)。
25．(8分)某同学对“串联电路电压规律”进行探究。
第 5 页 共 8 页【设计与进行实验】
(1)按图所示电路图连接电路；
(2)闭合开关，用电压表测出L 两端的电压；
1
(3)在测量L 两端电压时，为了节省时间采用以下办法：电压表所接的B接点不动，只断
2
开A接点，并改接到C接点上；
(4)测出AC间的电压。
【交流与评估】
(1)在拆接电路时，开关必须 。
(2)该同学用上面的方法 (选填“能”或“不能”)测出L 两端的电压，原因是电
2
。
(3)方法改进后，所测出的AB、BC、AC间的电压记录在下表中，分析数据可以得出本次实
验的结论是串联电路总电压 (选填“等于”或“不等于”)各用电器两端电压之
和。
U /V U /V U /V
AB BC AC
2.1 1.7 3.8
(4)这个实验在设计上还存在的不足之处是 。
第 6 页 共 8 页优秀领先 飞翔梦
想

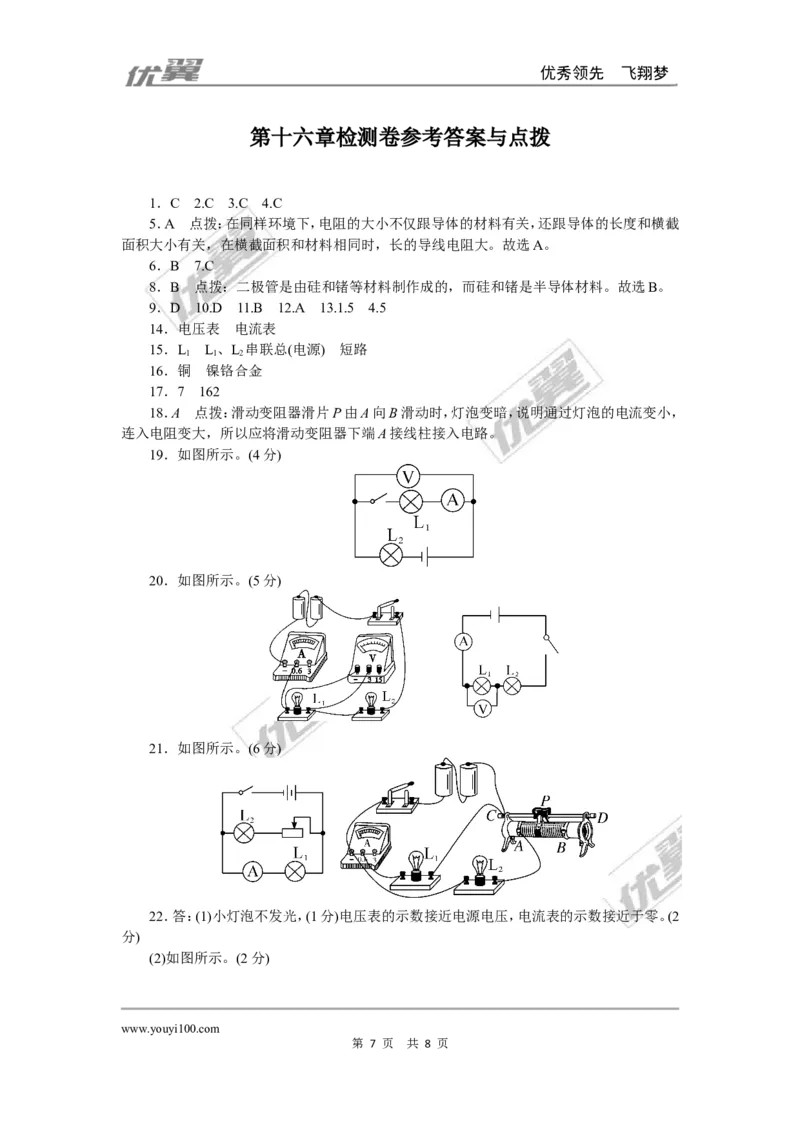

第十六章检测卷参考答案与点拨
1．C 2.C 3.C 4.C
5．A 点拨：在同样环境下，电阻的大小不仅跟导体的材料有关，还跟导体的长度和横截
面积大小有关，在横截面积和材料相同时，长的导线电阻大。故选A。
6．B 7.C
8．B 点拨：二极管是由硅和锗等材料制作成的，而硅和锗是半导体材料。故选B。
9．D 10.D 11.B 12.A 13.1.5 4.5
14．电压表 电流表
15．L L、L 串联总(电源) 短路
1 1 2
16．铜 镍铬合金
17．7 162
18．A 点拨：滑动变阻器滑片P由A向B滑动时，灯泡变暗，说明通过灯泡的电流变小，
连入电阻变大，所以应将滑动变阻器下端A接线柱接入电路。
19．如图所示。(4分)
20．如图所示。(5分)
21．如图所示。(6分)
22．答：(1)小灯泡不发光，(1分)电压表的示数接近电源电压，电流表的示数接近于零。(2
分)
(2)如图所示。(2分)
www.youyi100.com
第 7 页 共 8 页优秀领先 飞翔梦
想

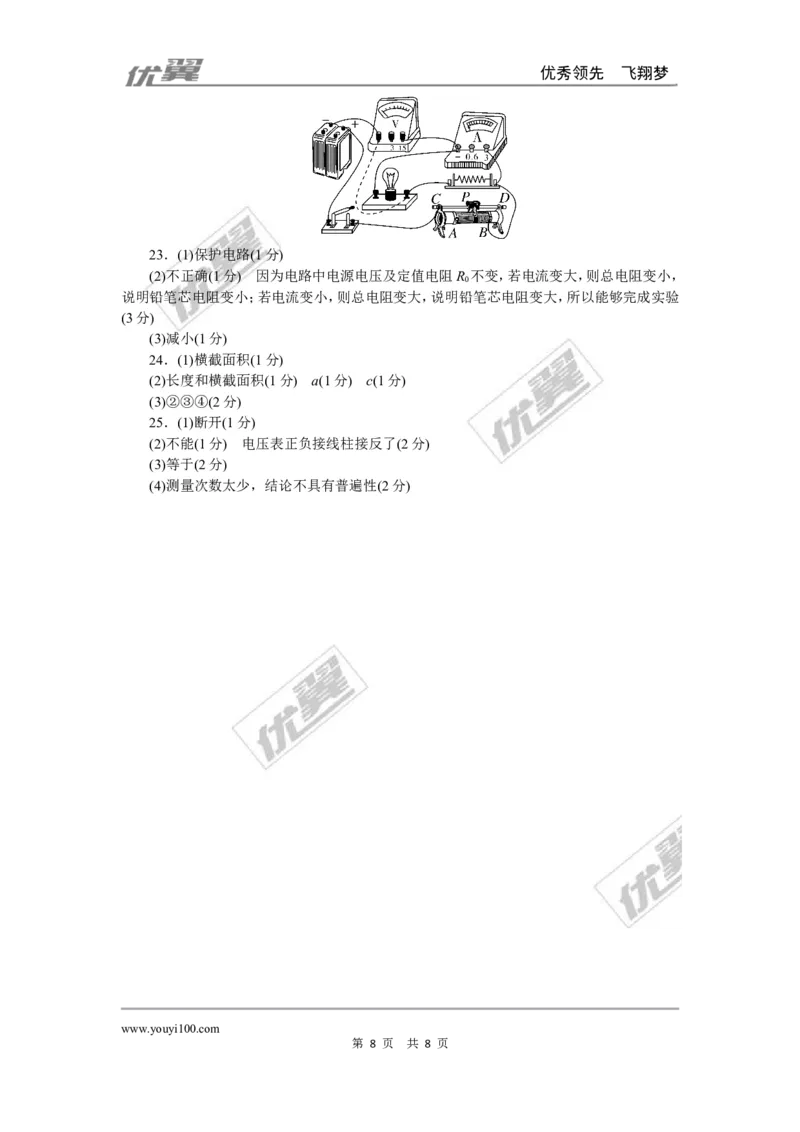

23．(1)保护电路(1分)
(2)不正确(1分) 因为电路中电源电压及定值电阻R 不变，若电流变大，则总电阻变小，
0
说明铅笔芯电阻变小；若电流变小，则总电阻变大，说明铅笔芯电阻变大，所以能够完成实验
(3分)
(3)减小(1分)
24．(1)横截面积(1分)
(2)长度和横截面积(1分) a(1分) c(1分)
(3)②③④(2分)
25．(1)断开(1分)
(2)不能(1分) 电压表正负接线柱接反了(2分)
(3)等于(2分)
(4)测量次数太少，结论不具有普遍性(2分)
