专题突破检测卷·电学篇
一、选择题（每题3分，共30分）
1.三个悬挂着的轻质带电小球，相互作用情况如图所示，那么甲、乙、丙的带电情况（ ）
A．甲、乙球带异种电荷
B．乙、丙球带同种电荷
C．如果甲球带正电荷，则丙球带负电荷
D．如果甲球带正电荷，则丙球带正电荷

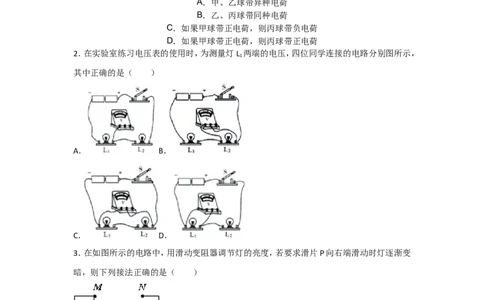

2．在实验室练习电压表的使用时，为测量灯L 两端的电压，四位同学连接的电路分别图所示，
1
其中正确的是（ ）
A． B．
C． D．
3．在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变
暗，则下列接法正确的是（ ）
A．M接C，N接B B．M接A，N接B C．M接C，N接D D．M接A，N接D
4．如图所示的电路中，将开关S、S 都闭合，L、L 都能发光的电路是（ ）
1 2 1 2
www.youyi100.com
第 1 页 共 10 页D．
A． B． C．
5．如图所示，开关闭合后，电压表V 和V 的示数分别为10V和4V，则灯L 两端的电压为（
1 2 2
）
A．4V B．6V C．10V D．14V

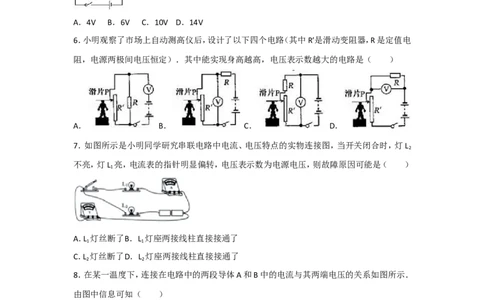

6．小明观察了市场上自动测高仪后，设计了以下四个电路（其中R′是滑动变阻器，R是定值电
阻，电源两极间电压恒定）．其中能实现身高越高，电压表示数越大的电路是（ ）
A． B． C． D．
7．如图所示是小明同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L
2
不亮，灯L 亮，电流表的指针明显偏转，电压表示数为电源电压，则故障原因可能是（ ）
1
A．L 灯丝断了B．L 灯座两接线柱直接接通了
1 1
C．L 灯丝断了D．L 灯座两接线柱直接接通了
2 2
8．在某一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示．
由图中信息可知（ ）
A．A导体的电阻为10Ω
www.youyi100.com
第 2 页 共 10 页B．B导体的电阻为10Ω
C．A导体两端电压为3V时，通过A导体的电流为0.3A
D．B导体两端电压为3V时，通过B导体的电流为0.6A
9．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串
联后连入电路中，这两段导体两端的电压及通过它们的电流的大小关系正确的是（ ）
A．U ＞U ，I =I B．U ＜U ，I =I
AB BC AB BC AB BC AB BC
C．U ＞U ，I ＜I D．U =U ，I ＜I
AB BC AB BC AB BC AB BC

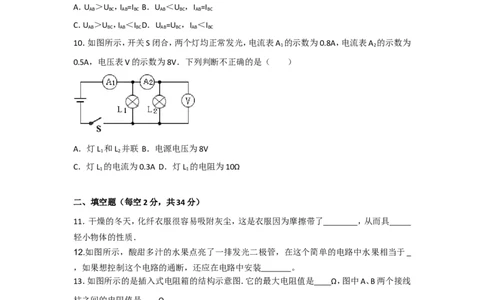

10．如图所示，开关S闭合，两个灯均正常发光，电流表A 的示数为0.8A，电流表A 的示数为
1 2
0.5A，电压表V的示数为8V．下列判断不正确的是（ ）
A．灯L 和L 并联 B．电源电压为8V
1 2
C．灯L 的电流为0.3A D．灯L 的电阻为10Ω
1 1
二、填空题（每空2分，共34分）
11．干燥的冬天，化纤衣服很容易吸附灰尘，这是衣服因为摩擦带了 ，从而具
轻小物体的性质．
12.如图所示，酸甜多汁的水果点亮了一排发光二极管，在这个简单的电路中水果相当于
，如果想控制这个电路的通断，还应在电路中安装 。
13．如图所示的是插入式电阻箱的结构示意图．它的最大电阻值是 Ω，图中A、B两个接线
柱之间的电阻值是 Ω．
14．当电阻两端的电压由8V变为10V时，通过电阻的电流增加了0.1A，该电阻的阻值为
Ω；若它两端电压变为0V，则该电阻中电流为 A，此时电阻为 Ω．
www.youyi100.com
第 3 页 共 10 页15．如图，R =10Ω，R =30Ω，R =20Ω，电源电压保持不变，若S 、S 都断开时电流表示数为0.3A，
1 2 3 1 2
则电源电压是 V；当S 、S 都闭合时，电路中的总电阻是 Ω．
1 2

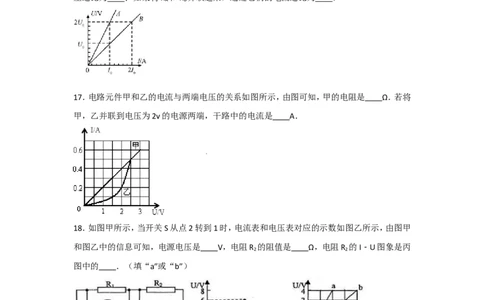

16．如图是电阻R 和R 两端电压与电流的U﹣I图象．如果将R 和R 串联起来，它们两端电
A B A B
压之比为 ；如果将R 和R 并联起来，通过它们的电流之比为 ．
A B
17．电路元件甲和乙的电流与两端电压的关系如图所示，由图可知，甲的电阻是 Ω．若将
甲，乙并联到电压为2v的电源两端，干路中的电流是 A．
18．如图甲所示，当开关S从点2转到1时，电流表和电压表对应的示数如图乙所示，由图甲
和图乙中的信息可知，电源电压是 V，电阻R 的阻值是 Ω，电阻R 的I﹣U图象是丙
2 2
图中的 ．（填“a”或“b”）
三、实验探究题（共18分）
www.youyi100.com
第 4 页 共 10 页19．（8分）小利等同学按如图甲所示电路来探究“通过电阻的电流与其两端电压的关系”．
已知电源电压为8V，定值电阻R =20Ω．
1
（1）根据图甲用笔画线代替导线，将图乙中实物电路连接好．要求滑动变阻器滑片P向右移
动=时，电流表示数变小．
（2）连接完电路后，闭合开关，发现电流表指针不偏转，电压表有示数，则故障可能是 ．
故障排除后，在实验中发现无论怎样调节滑动变阻器，电流表示数变化不大，他们认为出现
这种情况的原因可能是滑动变阻器选择不合理．现有如下A、B两种滑动变阻器可供选择，那
么他们应选择 （选填“A”或“B”）
A、100Ω、1A B、5Ω、2A
20．（10分）用滑动变阻器改变小灯泡的亮度．
（1）实验室中有一铭牌上标有“20Ω 2A”字样的滑动变阻器，如图一所示．若要把它其中的两
个接线柱连接到电路中去，共有 种接法；“20Ω”指的是 接线柱间的电阻值，“2A”指
的是 ．
（2）现再给电源、小灯泡、开关各一个，导线若干，请在图二中用笔画线代替导线连接电路，
要求滑动变阻器的滑片向右移灯泡变暗．
（3）如果你还想知道电路中电流值的改变情况，需在电路中再 联一个电流表，并增加
根导线．
www.youyi100.com
第 5 页 共 10 页四、计算题（共18分）
21．（8分）如图所示的电路中，电源电压保持不变，电阻R 的阻值为20Ω．闭合开关S，电流表
1
A 的示数为0.3A，电流表A 的示数为0.2A．求：
1 2
（1）电源电压U．
（2）电阻R 的阻值．
2
22．（10分）实验室有一种小量程的电流表叫毫安表，用符号 表示，在进行某些测量时，其
电阻不可忽略．在电路中，我们可以把毫安表看成一个定值电阻，通过它的电流可以从表盘
上读出．利用图示电路可以测量一个毫安表的电阻，电源的电阻不计，R =140Ω，R =60Ω．当开
1 2
关S 闭合、S 断开时，毫安表的读数为6mA；当S 、S 均闭合时，毫安表的读数为8mA．求毫安
1 2 1 2
表的电阻R 和电源的电压U．
A
www.youyi100.com
第 6 页 共 10 页参考答案与点拨
1.C
2. D 点拨：A、电流表正接线柱没有连接在电路中，不能测量电压．此选项错误；
B、两只灯泡串联，电压表并联在L 两端，测量L 两端电压．此选项错误；
2 2
C、灯泡串联后与电压表并联，电压表测量总电压．此选项错误；
D、两只灯泡串联，电压表并联在L 两端，测量L 两端电压．此选项正确．
1 1
故选D．
3.A
4.B
5. B 点拨：因为该电路为串联电路，所以灯L 两端的电压为：10V﹣4V=6V；
2
故选B．
6.B 点拨：A 由电路图可知：电压表串联在电路中，电路无电流通过，电压表示数为电源电压，
不变化．故A错误；
B 由电路图可知：滑阻和定值电阻串联，电压表测量滑阻的电压，身高越高，滑阻阻值越大，
电压表示数越大．故B正确；
C 由电路图可知：滑阻和定值电阻串联，但电压表测电源电压，示数不变．故C错误；
D 由电路图可知：滑阻和定值电阻串联，电压表测定值电阻电压，身高越高，滑阻阻值越大，
而电压表示数越小．故D错误．
故选B．
7．D点拨：由电路图可知，闭合开关，两灯泡串联，电流表测电路电流，电压表测灯L 电压；
1
A、如果L 灯丝断了，电路断路，电流表指针不偏转，故A错误；
1
B、如果L 灯座接线柱直接接通了，灯L 短路，灯不亮，电压表示数为零，故B错误；
1 1
C、如果L 灯丝断了，电压表示数为零，故C错误；
2
D、如果L 灯座两接线柱直接接通了，灯L 短路，灯L 不亮，灯L 发光，电流表有示数，与灯L
2 2 2 1 2
并联的电压表没有示数，故D正确；
故选D．
www.youyi100.com
第 7 页 共 10 页8．B 点拨：（1）由图可知： ，
（2）当电压为3V时，通过A导体的电流为0.6A，通过B导体的电流为0.3A
故选B
9．A 点拨：已知AB和BC是由同种材料制成的且长度相同，BC的横截面积大于AB的横截面
积，所以BC的电阻小于AB的电阻，串联时电流相同，根据公式U=IR可知，AB两端的电压大
于BC两端的电压．
故选：A．
10．D 点拨：分析原图发现：两灯并联，电流表A 测量灯L 的电流，A 测量干路的电流，电压
2 2 1
表既测L 两端电压，也测L 两端电压，同时测电源电压；
1 2
A、这是个并联电路，该选项说法正确，故A不选；
B、电压表测量灯泡L 两端的电压，根据并联电路电压的特点，电源电压和灯L 的电压也是
2 1
8V，该选项说法正确，故B不选；
C、电流表A 测量的是干路电流，电流表A 测量的是灯泡L 的电流，根据并联电路电流的特
1 2 2
点，
所以灯L 的电流I =I﹣I =0.8A﹣0.5A=0.3A，该选项说法正确，故C不选；
1 1 2
D、因为是并联电路，因此灯L 的电压U =U =8V，则灯L 的电阻R = = ≈26.67Ω，该选
1 1 2 1 1
项说法不正确，故D不选．
故答案为：D．
11．电荷 吸引
12.电源 开关
13.15 7
14.20 0 20
15. 9 12 点拨：当开关S 、S 都断开时，R 和R 串联．
1 2 1 3
R=R +R =10Ω+20Ω=30Ω；
1 3
∴U=IR=0.3A×30Ω=9V；
当S 、S 都闭合时，R 被短路，电路变成电阻R 、R 的并联；
1 2 1 2 3
www.youyi100.com
第 8 页 共 10 页R = = =12Ω；
总
16. 2:1 1:2 点拨：由图可知，
∵当I =I 时，U =2U ；当I =I 时，U =U ，
A 0 A 0 B 0 B 0
∴R = = =2•
A
R = = ，
B
所以R ：R =2：1，
A B
当电阻R 和R 串联时，因串联电路中电流处处相等，
A B
所以U ：U =IR ：IR =R ：R =2：1
A B A B A B
当电阻R 和R 并联时，各支路两端的电压相等，
A B
所以I ：I = ： =R ：R =1：2
A B B A
17. 5 0.6 点拨：（1）由图象可知，当U =3V，I =0.6A，
甲 甲
元件甲的电阻R = = =5Ω；
甲
（2）元件甲、乙并联后接在电压为2V的电源两端时，U =U =2V，
甲 乙
由图象可知，I =0.4A，I =0.2A，
甲 乙
干路电流I=I +I =0.4A+0.2A=0.6A．
甲 乙
18.6 20 a
19.（1）如图所示：
（2）定值电阻断路 A
www.youyi100.com
第 9 页 共 10 页20.（1）3 A、C 滑动变阻器允许通过的最大电流值为2A （3）串 一
21.解：（1）电源电压：U=U =I R =0.3A×20Ω=6V．
1 1 1
（2）电阻R 和R 并联，则U =U =6V，
1 2 2 1
所以R = =30Ω．
2
21．解：当开关S 闭合、S 断开时，由欧姆定律可得：
1 2
U=I （R +R +R ）﹣﹣﹣﹣﹣﹣﹣﹣（1）
1 1 2 A
当S 、S 均闭合时，由欧姆定律得：
1 2
U=I （R +R ）﹣﹣﹣﹣﹣﹣﹣（2）
2 1 A
则有I （R +R +R ）=U=I （R +R ）；
1 1 2 A 2 1 A
代入数据得：
6×10﹣3A×（140Ω+60Ω+R ）=8×10﹣3A×（140Ω+R ）
A A
则解得：R =40Ω；
A
将R 代入（2）式可得：
A
U=8×10﹣3A×（140Ω+40Ω）=1.44V。
