第十八章 电功率单元检测
(时间：60分钟 满分：100分)
一、选择题(每题3分，共36分)
1．下列事例中主要目的是将电能转化为内能的是( )
A．给手机充电
B．用电饭锅煮饭
C．用电风扇吹风
D．摩擦起电
2．小明仔细观察家中的电视机、电风扇、白炽灯和节能灯四种电器，发现它们上面都标有
“220 V 40 W”的字样，若它们都在额定电压下工作相同的时间，则产生的热量最多的是(
)
A．电视机 B．电风扇
C．白炽灯 D．节能灯

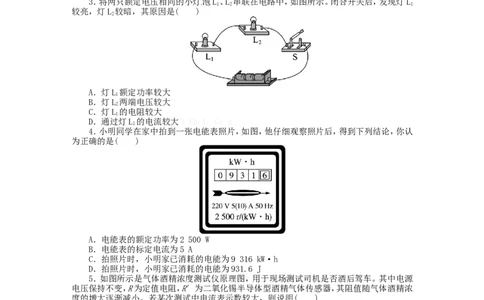

3．将两只额定电压相同的小灯泡L、L 串联在电路中，如图所示。闭合开关后，发现灯L
1 2 1
较亮，灯L 较暗，其原因是( )
2
A．灯L 额定功率较大
1
B．灯L 两端电压较大
2
C．灯L 的电阻较大
1
D．通过灯L 的电流较大X Kb 1. Co m
1
4．小明同学在家中拍到一张电能表照片，如图，他仔细观察照片后，得到下列结论，你认
为正确的是( )
A．电能表的额定功率为2 500 W
B．电能表的标定电流为5 A
C．拍照片时，小明家已消耗的电能为9 316 kW·h
D．拍照片时，小明家已消耗的电能为931.6 J
5．如图所示是气体酒精浓度测试仪原理图，用于现场测试司机是否酒后驾车。其中电源
电压保持不变，R为定值电阻，R′为二氧化锡半导体型酒精气体传感器，其阻值随气体酒精浓
度的增大逐渐减小。若某次测试中电流表示数较大，则说明( )
A．气体的酒精浓度较大，R′阻值较小
B．气体的酒精浓度较大，R′阻值较大
C．气体的酒精浓度较小，R′阻值较小
D．气体的酒精浓度较小，R′阻值较大
6．如图所示的四个电路中，电源电压U相同，R＜R，相同时间内整个电路产生的总热量
1 2
由大到小的顺序是( )A．甲、乙、丙、丁 B．丁、丙、乙、甲
C．丁、甲、乙、丙 D．丙、乙、甲、丁

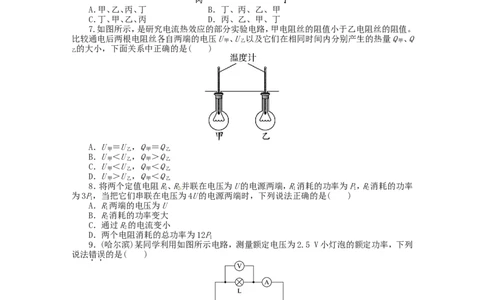

7.如图所示，是研究电流热效应的部分实验电路，甲电阻丝的阻值小于乙电阻丝的阻值。
比较通电后两根电阻丝各自两端的电压U 、U 以及它们在相同时间内分别产生的热量Q 、Q
甲 乙 甲
的大小，下面关系中正确的是( )
乙
A．U ＝U ，Q ＝Q
甲 乙 甲 乙
B．U ＜U ，Q ＞Q
甲 乙 甲 乙
C．U ＜U ，Q ＜Q
甲 乙 甲 乙
D．U ＞U ，Q ＜Q
甲 乙 甲 乙
8．将两个定值电阻R、R并联在电压为U的电源两端，R消耗的功率为P，R消耗的功率
1 2 1 1 2
为3P，当把它们串联在电压为4U的电源两端时，下列说法正确的是( )
1
A．R两端的电压为U
1
B．R消耗的功率变大
2
C．通过R的电流变小
2
D．两个电阻消耗的总功率为12P
1
9．(哈尔滨)某同学利用如图所示电路，测量额定电压为2.5 V小灯泡的额定功率，下列
说法错误的是( )
A．闭合开关前，滑片P应滑到B端
B．闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了
C．当电压表示数为2.5 V时，测出通过小灯泡的电流，可算出小灯泡的额定功率
D．实验还可得知，小灯泡的实际功率越大，小灯泡越亮
10．在研究电流产生的热量与电阻的关系时，通过观察两个烧瓶中细玻璃管中液面升高
的快慢来判断哪一段电阻丝的功率大，下列研究方法中与这种方法相同的是( )
A．研究电流时用水流比作电流，方便研究
B．研究光的传播时，用光线来描述光的传播路径
C．要观察电路中是否有电流，电流看不见、摸不着，就在电路中接入小灯泡，如果灯泡亮
说明电路中有电流D．研究电流与电压、电阻的关系时，保持电压不变，研究电流与电阻的关系
11．如图所示的电路中，不计温度对灯丝电阻的影响，电源电压保持不变。当在a、b间接
入“6 V 6 W”的灯泡时，闭合开关，灯L恰能正常发光；断开开关，在a、b间换接入一个“6
V 4 W”的灯泡后，再闭合开关，下列说法错误的是( )
A．灯L将变亮
B．灯L将变暗
C．换接的灯可能烧坏
D．电路总功率要变小

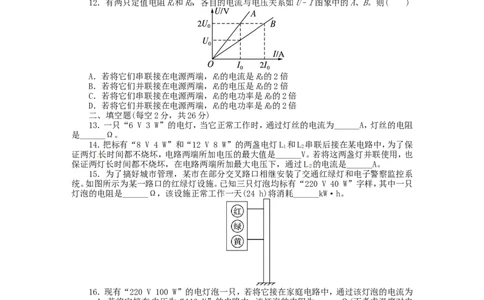

12．有两只定值电阻R和R，各自的电流与电压关系如U–I图象中的A、B。则( )
A B
A．若将它们串联接在电源两端，R的电流是R的2倍
A B
B．若将它们并联接在电源两端，R的电压是R的2倍
A B
C．若将它们串联接在电源两端，R的电功率是R的2倍
A B
D．若将它们并联接在电源两端，R的电功率是R的2倍
A B
二、填空题(每空2分，共26分)
13．一只“6 V 3 W”的电灯，当它正常工作时，通过灯丝的电流为______A，灯丝的电阻
是______Ω。
14．把标有“8 V 4 W”和“12 V 8 W”的两盏电灯L 和L 串联后接在某电路中，为了保
1 2
证两灯长时间都不烧坏，电路两端所加电压的最大值是______V。若将这两盏灯并联使用，也
保证两灯长时间都不烧坏，在电路两端所加最大电压下，通过L 的电流是______A。
2
15．为了搞好城市管理，某市在部分交叉路口相继安装了交通红绿灯和电子警察监控系
统。如图所示为某一路口的红绿灯设施。已知三只灯泡均标有“220 V 40 W”字样，其中一只
灯泡的电阻是______Ω，该设施正常工作一天(24 h)将消耗______kW·h。
16．现有“220 V 100 W”的电灯泡一只，若将它接在家庭电路中，通过该灯泡的电流为
______A；若将它接在电压为“110 V”的电路中，该灯泡的电阻为______Ω(不考虑温度对电
阻的影响)，实际功率为______W，消耗1 kW·h的电能可供它连续工作______h。
17．电阻R上标有“1.5 A 6 Ω”字样，其中“1.5 A”是允许通过R的最大______，R
1 1 2
上标有“1 A 10 Ω”字样，将R和R并联在电路中，电路两端最多允许加______V电压，此
1 2
时电路消耗的总功率是______W。
三、实验探究题(每题8分，共16分)
18．小明利用如图甲所示的实验器材，“测定2.5 V小灯泡的功率”。(1)以笔画线代替导线，将实验电路补画完整，并使滑动变阻器连入电路中的阻值最大。
(2)小明正确连好电路后，闭合开关，小灯泡不亮，电流表无示数，电压表的示数为3 V。
请指出故障的原因。
(3)排除故障后，小明移动滑动变阻器的滑片，使小灯泡两端达到额定电压时，电流表的
示数如图乙所示，则小灯泡的额定功率是多少？

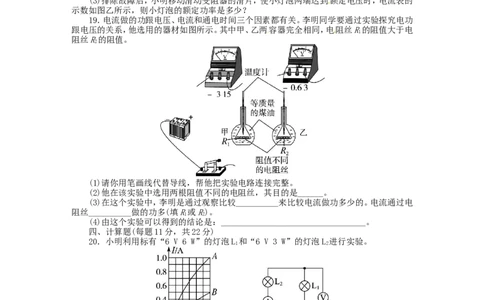

19．电流做的功跟电压、电流和通电时间三个因素都有关。李明同学要通过实验探究电功
跟电压的关系，他选用的器材如图所示。其中甲、乙两容器完全相同，电阻丝R的阻值大于电
1
阻丝R的阻值。
2
(1)请你用笔画线代替导线，帮他把实验电路连接完整。
(2)他在该实验中选用两根阻值不同的电阻丝，其目的是______。
(3)在这个实验中，李明是通过观察比较__________来比较电流做功多少的。电流通过电
阻丝__________做的功多(填R或R)。
1 2
(4)由这个实验可以得到的结论是：__________________________________。
四、计算题(每题11分，共22分)
20．小明利用标有“6 V 6 W”的灯泡L 和“6 V 3 W”的灯泡L 进行实验。
1 2
(1)当L 正常发光时通过的电流多少A?
1
(2)如图甲所示：OA和OB分别为通过灯泡L 和L 中的电流随两端电压变化关系的曲线。
1 2
①现将两灯连入图乙所示电路，要使其中一个灯泡正常发光，电路中电流表的示数为多
少安？
②电源的电压是多少伏？
③电路消耗的总功率为多少瓦？
21．如图所示为一款有高、低温两挡的蒸汽电熨斗电路原理图，R、R为电热丝，其中R＝
1 2 2
242 Ω。工作时，水升温并汽化成水蒸气，从而熨烫衣服。(1)电热丝是利用电流的________效应工作的。分析电路图，闭合S，当S________时，电
1 2
熨斗处于高温挡。
(2)电熨斗处于低温挡时，正常工作功率为1 100 W，求：通过电路的电流是多大？R的电
1
阻是多大？通电3 min产生的热量是多少？
(3)若将该款电熨斗进行改造，使其正常工作时高温挡功率为1 000 W，要求只改变其中
一个电热丝的阻值，请你通过分析和计算，求出该电热丝改变后的阻值应为多少？参考答案
1答案：B 点拨：A选项中，给手机充电，电能转化为化学能；B选项中，用电饭锅煮饭，电
能转化为内能；C选项中，用电风扇吹风，电能转化为机械能；D选项中，摩擦起电，实质上是电
子从一个物体转移到另一个物体上。
2答案：C 点拨：在消耗相同电能的情况下，白炽灯产生的热量最多。
3答案：C 点拨：因两灯串联，根据公式P＝I2R可知，较亮的灯电阻大。
4答案：B
5答案：A 点拨：由电流表示数较大说明电路电阻较小，由题意可知是气体的酒精浓度较
大。
6答案：C 点拨：因电压不变，电路电阻不同，所以比较电热常用的公式是Q＝U2t/R，由
公式可知，电阻越大，产生的热量越少，电阻越小，产生的热量越多。
7答案：C 点拨：根据题意可知，甲、乙串联，电流相等，即R ＜R ，I ＝I ，根据U＝IR
甲 乙 甲 乙
可知，U ＜U ；电流通过电阻丝发热，电能全部转化为内能，所以Q＝W＝UIt，可见Q ＜Q 。
甲 乙 甲 乙
8答案：D 点拨：当电阻R、R并联时，R、R两端电压相同(均为U)，消耗的功率P＝
1 2 1 2 2
3P，根据电功率公式P＝ 可知P＝ ，R＝3R，I＝ ；当电阻R、R串联在电压为4U
1 1 1 2 2 1 2
的电源上时，电流I′＝I′＝I′＝ ，故C选项错误；根据欧姆定律变形式U＝IR
1 2
知U＝3U，又U＋U＝4U，所以U＝3U，U＝U，P′＝P，故A、B选项错误；两个电阻消耗的总
1 2 1 2 1 2 2 2
功率
P ＝ ＝12P，故D选项正确。
总 1
9答案：B 点拨：闭合开关后，小灯泡不发光，可能是滑动变阻器电阻太大，使电路中电
流太小，当然也可能是小灯泡灯丝断了，故B选项说法错误，其他选项说法均正确。
10答案：C 点拨：A选项应用了类比法，B选项应用了建立模型法，C选项应用了转换法，
D选项应用了控制变量法。新 课 标 第 一 网
11答案：A 点拨：接入的灯泡与L串联，当接入“6 V 6 W”的灯泡(其电阻为6 Ω)时，L恰
能正常发光，若再接入“6 V 4 W”的灯泡(电阻为9 Ω)，则L分得的电压低于其额定电
压，实际功率变小，所以灯将会变暗。
12答案：C 点拨：由图可得A的电阻是B的两倍，在串联电路中，电功率与电阻成正比，
所以C正确。
13答案：0.5 12
点拨：当小灯泡正常工作时，小灯泡两端的电压为6 V，功率为3 W，由P＝UI可知I＝
＝ ＝0.5 A，由P＝UI＝ 可知R＝ ＝12 Ω。
14答案：17 0.44
点拨：两灯的电阻R＝16 Ω，R＝18 Ω，允许通过的最小电流I＝0.5 A，所以最大电压U
1 2
＝IR＝0.5 A×34 Ω＝17 V。并联时，电路电压最大是8 V，所以通过L 的电流I＝U/R＝8
2 2 2
V/18 Ω＝0.44 A。
15答案：1 210 2.88
点拨：R＝ ＝1 210 Ω，W＝3Pt＝0.04 kW×24 h×3＝2.88 kW·h。
16答案：0.45 484 25 40
点拨：I＝ ≈0.45 A，电阻 R＝ ＝484 Ω，P ＝
实
＝25 W，t＝ ＝40 h。
17答案：电流 9 21.6点拨：电阻上标的1.5 A和1 A表示允许通过的最大电流，若电流超过此值，电阻将被烧
坏；两电阻允许加的最大电压分别为U＝IR＝1.5 A×6 Ω＝9 V，U＝IR＝1 A×10 Ω＝
1 1 1 2 2 2
10 V。两电阻并联时，电压相等，故电压不超过9 V时，两电阻都不会被烧坏，所以将R和R
1 2
并联时，电路两端最多允许加9 V的电压；此时两电阻的功率分别为
P＝ ＝13.5 W，
1
P＝ ＝8.1 W，所以此时该电路中消耗的总功率为
2
P＝P＋P＝13.5 W＋8.1 W＝21.6 W。
1 2
18答案：(1)如图
(2)小灯泡断路 (3)0.6 W
点拨：(1)连接电路时，由于电源电压为3 V，所以电压表的量程要选择0～3 V，从图乙可
知电流表的量程要选用0～0.6 A，要注意电流从“＋”接线柱进，从“－”接线柱出，滑动变
阻器要“一上一下”选择接线柱，下面的接线柱要选择远离滑片的那个接线柱；(2)小灯泡不
亮，电流表无示数，说明电路中出现断路，而电压表示数为3 V，说明与电压表并联的电路断
路，即小灯泡断路；(3)小灯泡的额定电压是2.5 V，从图乙可知此时的电流为0.24 A，所以小
灯泡的额定功率是P＝UI＝2.5 V×0.24 A＝0.6 W。X Kb 1. Co m
19答案：(1)如图所示 (2)使R、R两端的电压不同 (3)温度计示数的变化 R (4)
1 2 1
在电流一定、通电时间一定时，电压越高，电流做的功越多
点拨：要探究电流做的功与电压的关系，应保证电流和通电时间相同，所以采用串联的方
法。在电流相同时，由于两电阻丝的电阻不同，所以它们两端的电压不同。实验中通过温度计
的示数变化来反映电流产生的热量多少，是转换的方法。
20答案：解：(1)I＝P/U＝6 V/6 W＝1 A。
1 1 1
(2)①由图象可知L 和L 正常工作电流分别为I＝1 A和I＝0.5 A，由于两灯串联，所
1 2 1 2
以电路中正常工作的电灯应为L
2
电流表示数为I＝0.5 A。
②由图象可知电路中电流为0.5 A时，U′＝2 V；U＝6 V
1 2
电源电压U＝8 V。
③电路总的电功率P＝UI＝8 V×0.5 A＝4 W。
21答案：(1)热 闭合
(2)低温挡工作时，电路中的电流：
I＝ ＝5 A
1R的电阻：
1
R＝ ＝44 Ω
1
通电3 min产生的热量：
Q＝I2Rt＝(5 A)2×44 Ω×3×60 s＝1.98×105 J
或Q＝W＝Pt＝1 100 W×3×60 s＝1.98×105 J
(3)电熨斗正常工作时，R的功率：
2
P＝ ＝200 W
2
要使高温挡功率为1 000 W，改变R为R′，则R′的功率：
1 1 1
P′＝P－P＝1 000 W－200 W＝800 W
1 2
R′的电阻：
1
R′＝ ＝60.5 Ω
1
点拨：(1)电热丝是利用电流的热效应工作的，当S、S 都闭合时，R、R并联的总电阻小于
1 2 1 2
R，根据电功率公式P＝ 知，电压不变的情况下，这时的电功率大，所以为高温挡。(2)低温
1
挡工作时，电路中只有R，所以电流、电阻、热量可以分别通过电功率公式I＝、欧姆定律公式
1 1
R＝ 、焦耳定律公式Q＝I2Rt求出。(3)电熨斗正常工作时，R的功率利用电功率公式P＝
1 2 2
求出；要使高温挡功率为1 000 W，可改变R为R′＝ ，P′可以通过总功率与R功
1 1 1 2
率之差求得。
