2018 年河南省濮阳市中考物理一模试卷
一、填空题（每空1分，共14分）
1．（2分）2018年3月我国计划发射火箭快舟十一号，火箭在大气中飞行时，它的头部跟空气
摩擦生热，温度可达几千摄氏度，若在火箭头上涂一层特殊材料，这种材料在高温下发生熔
化并汽化，这两种物态变化过程都要 ，就能使火箭温度 。
2．（2分）2018年3月，习近平到重庆代表团参加市议的消息通过电视转播，同学们听到实况
转播，说明声波可以传递 （选填“信息”或“能量”），声波是通过 传到同学
们的耳朵中。

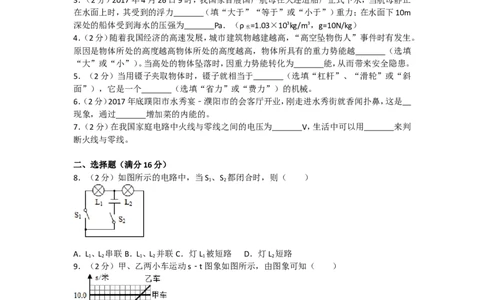

3．（2分）2017年4月26日9时，我国家首艘国产航母在大连造船厂正式下水，当航母静止
在水面上时，其受到的浮力 （填“大于”“等于”或“小于”）重力；在水面下10m
深处的船体受到海水的压强为 Pa．（ρ =1.03×103kg/m3，g=10N/kg）
水
4．（2分）随着我国经济的高速发展，城市建筑物越建越高，“高空坠物伤人”事件时有发生。
原因是物体所处的高度越高物体所处的高度越高，物体所具有的重力势能越 （选填
“大”或“小”）。当高处的物体坠落时，因重力势能转化为 能，从而带来安全隐患。
5．（2分）当用镊子夹取物体时，镊子就相当于 （选填“杠杆”、“滑轮”或“斜
面”），它是一个 （选填“省力”或“费力”）的机械。
6．（2分）2017年底蹼阳市水秀宴﹣濮阳市的会客厅开业，刚走进水秀街就香闻扑鼻，这是
现象，通过 增加菜的内能的。
7．（2分）在我国家庭电路中火线与零线之间的电压为 V，生活中可以用 来判
断火线与零线。
二、选择题（满分16分）
8．（2分）如图所示的电路中，当S 、S 都闭合时，则（ ）
1 2
A．L 、L 串联 B．L 、L 并联 C．灯L 被短路 D．灯L 短路
1 2 1 2 1 2
9．（2分）甲、乙两小车运动s﹣t图象如图所示，由图象可知（ ）
A．甲、乙两车都做匀速直线运动
B．甲车的速度为10m/s，乙车的速度为2m/s
C．经过6s，甲、乙两车相距2m
D．经过5s，甲、乙两车通过的路程均为10m
10．（2分）小明同学在参加全市体育考试中，由于粗心，自己记录的成绩如下，你认为不可能
1的是（ ）
A．跳绳1分钟60次 B．立定跳远2.4m
C．1000m跑的成绩为8s D．实心球投掷成绩12m
11．（2分）在四幅图中，图文不相符的是（ ）
A．
电动机利用图示原理制成
B．
通电导体周围有磁场
C．
可探究电磁铁磁性强弱的影响因素
D．
动圈式话筒利用电流的磁效应工作
12．（2分）如图所示电路，电源电压为12V，闭合开关S，移动滑动变阻器的滑片P，小灯泡始
终不亮，电流表示数为零，电压表示数为12V，则电路发生的故障可能是（ ）
A．开关接触不良 B．电流表断路
C．滑动变阻器断路 D．灯泡断路
13．（2分）钢笔静止在水平桌面上，以下属于一对平衡力的是（ ）
A．钢笔的重力与桌面对钢笔的支持力
B．钢笔的重力与钢笔对桌面的压力
C．钢笔的重力与桌面受到的重力
D．钢笔对桌面的压力与桌面对钢笔的支持力
14．（2分）入春以来气候干燥，龙东地区多处发生火灾。如若被困火灾现场，建筑物内的受困
人员应捂鼻、弯腰迅速撤离火场，这是因为燃烧产生的有毒有害气体与空气相比（ ）
A．温度较低，大量聚集在房间下方
B．密度较大，大量聚集在房间下方
2C．温度较高，大量聚集在房间上方
D．密度较小，大量聚集在房间上方
15．（2分）如图甲所示电路，电源两端电压不变。R 是滑动变阻器，R 是定值电阻。当开关S闭
1 2
合后，逐步改变滑动变阻器接入电路的电阻值，根据电压表与电流表的示数，绘制的图象如
图乙所示。下列判断正确的是（ ）
A．电源两端电压为10V
B．电路消耗电功率的最大值为7.2W
C．变阻器R 接入电路的最大阻值为100Ω
1
D．定值电阻R 的电阻值为40Ω
2
三、作图题（每题2分，满分4分）

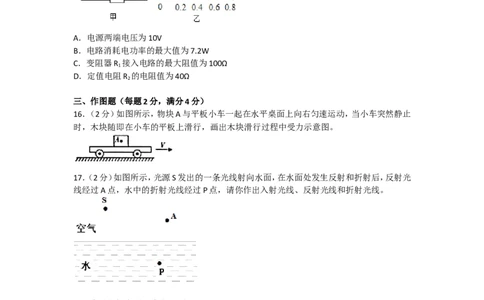

16．（2分）如图所示，物块A与平板小车一起在水平桌面上向右匀速运动，当小车突然静止
时，木块随即在小车的平板上滑行，画出木块滑行过程中受力示意图。
17．（2分）如图所示，光源S发出的一条光线射向水面，在水面处发生反射和折射后，反射光
线经过A点，水中的折射光线经过P点，请你作出入射光线、反射光线和折射光线。
四、实验与探究题（满分18分）
18．（4分）在探究“影响滑动摩擦力大小的因素”实验中：
（1）为测量滑动摩擦力的大小，小明把木块放在水平长木板上，如图所示，用弹簧测力计沿水
平方向拉动，使其做 运动，此时木块受到摩擦力大小与拉力大小 。
（2）添加砝码，继续实验，这是为了探究 对滑动摩擦力大小的影响。小明正确操作，完
成实验。
（3）弹簧测力计是本实验中重要的测量器材，以下探究实验，在课本中也用到弹簧测力计的
是 （填字母）。
A．探究定滑轮工作时的特点
B．探究压力的作用效果
3C．探究阻力对物体运动的影响
D．探究动能大小与哪些因素有关。

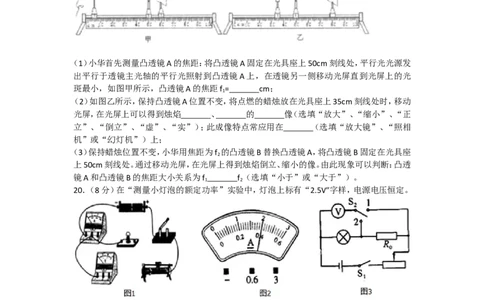

19．（6分）小华进行“探究凸透镜成像规律”的实验，如图所示，实验桌上备有带支架的蜡
烛、光屏、两个焦距不同的凸透镜A和凸透镜B、平行光光源（接通电源后可发出平行光）、光
具 座 等 器 材 。
（1）小华首先测量凸透镜A的焦距：将凸透镜A固定在光具座上50cm刻线处，平行光光源发
出平行于透镜主光轴的平行光照射到凸透镜A上，在透镜另一侧移动光屏直到光屏上的光
斑最小，如图甲所示，凸透镜A的焦距f = cm；
1
（2）如图乙所示，保持凸透镜A位置不变，将点燃的蜡烛放在光具座上35cm刻线处时，移动
光屏，在光屏上可以得到烛焰 、 的 像（选填“放大”、“缩小”、“正
立”、“倒立”、“虚”、“实”）；此成像特点常应用在 （选填“放大镜”、“照相
机”或“幻灯机”）上；
（3）保持蜡烛位置不变，小华用焦距为f 的凸透镜B替换凸透镜A，将凸透镜B固定在光具座
2
上50cm刻线处。通过移动光屏，在光屏上得到烛焰倒立、缩小的像。由此现象可以判断：凸透
镜A和凸透镜B的焦距大小关系为f f （选填“小于”或“大于”）。
1 2
20．（8分）在“测量小灯泡的额定功率”实验中，灯泡上标有“2.5V”字样，电源电压恒定。
（1）请你用笔画线代替导线，将图1中的实物电路连接完整。
（2）在移动变阻器滑片的过程中，眼睛应注视的 表的示数，直至灯泡正常发光，此时
电流表的示数如图2所示，则灯泡的额定功率为 W．小华进行了4次测量，并将有关
数据及现象记录在表格中。实验得出的结论是：小灯泡的实际电功率 ，灯泡越亮。
电压 电流 实际电功率 小灯泡亮度
次数 U/V I/A P/W
1 0.5 0.12 0.06 不亮
2 1.5 0.20 0.30 偏暗
3 2.5 0.40 正常
4 2.8 0.45 1.26 更亮
4（3）完成上述实验后，小聪向老师要了一个已知阻值为R 的电阻和一个单刀双掷开关，借助
0
部分现有的实验器材，设计了如图3所示的电路，也测出了灯泡的额定功率。请完成下列实
验步骤：
①闭合开关S ，将S 拨到触点 （选填“1”或“2”），移动滑片，使电压表的示数为
1 2
V；
②再将开关S 拨到触点 （选填“1”或“2”），保持滑片的位置不动，读出电压表的示
2
数U；
③灯泡额定功率的表达式为P = （用已知量和测量量表示）。
额
五、综合应用题（满分18分）
21．（9分）小刚观察了市场上的“测重仪”后，画出了如图所示的原理图：A为托盘，P为金
属滑片且固定在托盘下的轻质弹簧上，并能随轻质弹簧一起上下滑动，当托盘中不放物体时，
P位于R的最上端。已知R =5Ω，R的最大阻值为25Ω，电源电压恒为3V．问：
0
（1）图中的质量表应该用什么电表改装？
（2）当开关S闭合，不称量物体时，通电5min电阻R消耗的电能是多少？
（3）当称量物体质量达到最大值时，R 消耗的功率是多少？
0
22．（9分）利用太阳能电池在太阳光照射下发电叫光伏发电。安阳市启动了“光伏工程”示
范项目，在某中学的教学楼顶安装了总功率为20kW的光伏发电系统。
（1）光伏发电系统发电时， 能转化为 能。
（2）一天的有效光照时间按8h计算，该光伏发电系统一天共发电多少千瓦时？
（3）该光伏发电系统一天的发电量，如果由热电转换效率为30%的热电厂来完成，需要燃烧
多少千克煤？（煤的热值q煤=3.0×107J/kg ）
（4）请写出一条光伏发电的优点。
52018年河南省濮阳市中考物理一模试卷
参考答案与试题解析
一、填空题（每空1分，共14分）
1．（2分）2018年3月我国计划发射火箭快舟十一号，火箭在大气中飞行时，它的头部跟空气
摩擦生热，温度可达几千摄氏度，若在火箭头上涂一层特殊材料，这种材料在高温下发生熔
化并汽化，这两种物态变化过程都要 吸收热量 ，就能使火箭温度 降低 。
【分析】物态变化中，熔化、汽化、升华是吸热的；凝固、液化、凝华是放热的。
【解答】解：在火箭上涂一层特殊材料，这种材料在高温下熔化并且汽化，熔化和汽化都需要
吸热，使火箭的温度降低，温度不会很高，能起到保护火箭头部的作用。
故答案为：吸收热量；降低。
【点评】掌握固态、液态、气态之间的物态变化的名称和吸热和放热情况。
2．（2分）2018年3月，习近平到重庆代表团参加市议的消息通过电视转播，同学们听到实况
转播，说明声波可以传递 信息 （选填“信息”或“能量”），声波是通过 空气 传到同
学们的耳朵中。
【分析】（1）声音即能够传递信息，也能够传递能量；
（2）声音传播需要介质，声音可以在固体、液体和气体中传播，真空不能传声。
【解答】解：
（1）同学们听到广播中的警报声迅速离开教室，获取了信息，说明声波可以传递信息；
（2）声音传播需要介质，声音可以在固体、液体和气体中传播，真空不能传声，在这里是通过
空气来传播的。
故答案为：信息；空气。
【点评】此题考查的是声音产生和传播的条件以及声音能够传播能量的特点，是声现象重要
的知识点，但难度不大，容易解答。
3．（2分）2017年4月26日9时，我国家首艘国产航母在大连造船厂正式下水，当航母静止
在水面上时，其受到的浮力 等于 （填“大于”“等于”或“小于”）重力；在水面下10m
深处的船体受到海水的压强为 1.0 3 × 1 0 5 Pa．（ρ =1.03×103kg/m3，g=10N/kg）
水
【分析】（1）物体漂浮，浮力等于重力；
（2）利用液体压强公式计算在水面下10m深处的船体受到海水的压强。
【解答】解：当航母静止在水面上时处于漂浮状态，其受到的浮力等于重力；
在水面下10m深处的船体受到海水的压强：
p=ρ gh=1.03×103kg/m3×10/kg×10m=1.03×105Pa。
水
故答案为：等于；1.03×105。
【点评】此题考查物体浮沉条件和液体压强的计算，难度不大，属于基础题目。
4．（2分）随着我国经济的高速发展，城市建筑物越建越高，“高空坠物伤人”事件时有发生。
原因是物体所处的高度越高物体所处的高度越高，物体所具有的重力势能越 大 （选填
“大”或“小”）。当高处的物体坠落时，因重力势能转化为 动 能，从而带来安全隐患。
【分析】动能大小的影响因素：质量、速度。质量越大，速度越大，动能越大；重力势能大小的
影响因素：质量、被举得高度。质量越大，高度越高，重力势能越大；动能和势能可以相互转化。
【解答】解：物体从高空落下的过程中，高度越来越小，所以重力势能越来越小，速度越来越快，
6所以动能越来越大，故物体落下的过程中重力势能转化为动能。
故答案为：大；动。
【点评】本题考查了重力的概念及动能和势能相互转化。在判断动能和势能相互转化时，要先
分析每种形式能的变化情况，若是动能和势能相互转化，一定是一种形式的能变小，另一种
形式的能变大。
5．（2分）当用镊子夹取物体时，镊子就相当于 杠杆 （选填“杠杆”、“滑轮”或“斜
面”），它是一个 费力 （选填“省力”或“费力”）的机械。
【分析】结合生活经验，首先判断镊子在使用过程中，围绕转动的支点，根据支点的位置比较
动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠杆。
【解答】解：如图，在使用镊子时，在动力的作用下AC绕A点转动，镊子就相当于杠杆；
A点是支点，AC的长度为阻力臂，AB的长度为动力臂，动力臂小于阻力臂，所以镊子是一个
费力杠杆。
故答案为：杠杆；费力。
【点评】本题考查杠杆支点的判断和分类，这类题目的关键是对支点和力臂的判断，另外，要
结合生活实际来解答。
6．（2分）2017年底蹼阳市水秀宴﹣濮阳市的会客厅开业，刚走进水秀街就香闻扑鼻，这是
扩散 现象，通过 热传递 增加菜的内能的。
【分析】（1）扩散现象说明一切物质的分子都在不停地做无规则运动；
（2）改变内能的方式有做功和热传递。
【解答】解：
刚走进水秀街就香闻扑鼻，是因为香味分子在做无规则运动引起的，属于扩散现象；
在炒菜时，菜从锅上吸收热量，温度升高，菜的内能增加是通过热传递的方式实现。
故答案为：扩散；热传递。
【点评】本题考查了分子运动论和改变内能的方法，属于基础性题目。
7．（2分）在我国家庭电路中火线与零线之间的电压为 220 V，生活中可以用 测电笔
来判断火线与零线。
【分析】（1）家庭电路中有火线和零线，火线和零线之间的电压为220V；
（2）测电笔的用途是辨别家庭电路中的火线和零线的，能使氖管发光的是火线，不能使氖管
发光的是零线。
【解答】解：（1）我国家庭电路中火线和零线之间的电压为220V；
（2）我们用测电笔来辨别火线与零线，测电笔接触火线时，氖管发光；测电笔接触零线时，氖
管不发光。
故答案为：220；测电笔。
【点评】本题考查了火线和零线之间的电压以及辨别方法，是一道基础题目。
二、选择题（满分16分）
8．（2分）如图所示的电路中，当S 、S 都闭合时，则（ ）
1 2
7A．L 、L 串联 B．L 、L 并联 C．灯L 被短路 D．灯L 短路
1 2 1 2 1 2
【分析】电路的基本连接形式有两种，一种是串联，另一种是并联。在串联电路中各用电器首
尾相接，电路中电流只有一条路径；在并联电路中各用电器首首相接，尾尾相连（并列连接），
电路中电流有多条路径。
【解答】解：由图可知，当S 、S 都闭合时，电流从正极流出后，分成两条支路，所以灯泡L 、L
1 2 1 2
构成并联电路，所以选项A、C、D都不正确。
故选：B。
【点评】本题主要考查对串并联电路连接特点的了解。
9．（2分）甲、乙两小车运动s﹣t图象如图所示，由图象可知（ ）
A．甲、乙两车都做匀速直线运动
B．甲车的速度为10m/s，乙车的速度为2m/s
C．经过6s，甲、乙两车相距2m
D．经过5s，甲、乙两车通过的路程均为10m
【分析】（1）通过s﹣t图象知，如果路程和时间比值一定，物体进行匀速直线运动；如果时间
变化，但是路程保持不变，物体处于静止状态。
（2）从图上读出经过6s，甲乙的路程，求出甲乙相距多少。
（3）从图上读出经过5s，甲乙的路程。
【解答】解：A、由s﹣t图象知，时间变大，但是甲车路程不变，甲车处于静止状态；乙车路程也
随时间的变大而变大，并且路程和时间的比值是相同的，所以乙车进行匀速直线运动。故A
错。
B、甲车处于静止状态，速度为0．故B错。
C、由图象知，经过6s，甲在10m处，乙在12m处，甲乙相距12m﹣10m=2m。故C正确。
D、由图象知，经过5s，乙在10m处，甲一直处于静止状态。故D错误。
故选：C。
【点评】能根据路程和时间的图象，能判断物体的运动状态，能读出物体所在的位置，通过的
时间，能根据速度公式计算速度大小等。
10．（2分）小明同学在参加全市体育考试中，由于粗心，自己记录的成绩如下，你认为不可能
的是（ ）
A．跳绳1分钟60次 B．立定跳远2.4m
C．1000m跑的成绩为8s D．实心球投掷成绩12m
8【分析】不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位
的换算，最后判断最符合实际的是哪一个。
【解答】解：
A、跳绳时，一次所用的时间在1s左右，所以1分钟大约60次。此选项正确，不符合题意；
B、弹跳力强的初中男生，立定跳远的成绩在2.5m左右。此选项正确，不符合题意；
C、男子百米世界纪录的成绩在10s以内，小明1000m跑的成绩远大于8s。此选项错误，符合
题意；
D、初中男生投掷铅球的成绩在10m左右，投掷实心球的成绩应该更远一些。此选项正确，不
符合题意。
故选：C。
【点评】利用物理概念、规律、物理常数和常识对物理量的数值、数量级进行快速计算以及对
取值范围合理估测的方法，叫估测法。
11．（2分）在四幅图中，图文不相符的是（ ）
A．
电动机利用图示原理制成
B．
通电导体周围有磁场
C．
可探究电磁铁磁性强弱的影响因素
D．
动圈式话筒利用电流的磁效应工作
【分析】本题考查对磁现象一章基本实验装置的认识，要掌握每个实验的特点。
【解答】解：
A．通电导体在磁场中受力，电能转化为机械能，是电动机的原理，故选项A正确；
B．奥斯特实验装置，说明了电流周围存在磁场，即电流的磁效应，故选项B正确；
C．该装置可探究电磁铁磁性强弱与电流大小的关系，故选项C正确；
D．动圈式话筒是利用电磁感应现象的原理制成的，故选项D错误。
故选：D。
【点评】此题主要考查的是学生对图中装置演示实验原理的理解和掌握，属于基础性题目。
12．（2分）如图所示电路，电源电压为12V，闭合开关S，移动滑动变阻器的滑片P，小灯泡始
9终不亮，电流表示数为零，电压表示数为12V，则电路发生的故障可能是（ ）
A．开关接触不良 B．电流表断路
C．滑动变阻器断路 D．灯泡断路
【分析】常见电路故障有断路与短路，分析清楚电路结构，根据故障现象分析故障原因。
【解答】解：由图示电路图可知，灯泡与滑动变阻器串联，电流表测电路电流，电压表与灯泡并
联；
闭合开关，灯泡不亮，说明电路存在断路或灯泡发生短路；
电流表示数为零，说明电路发生断路；
电压表示数为12V，说明电压表与电源两极相连，电压表并联电路之外电路不存在断路，
则断路位置在灯泡处，即灯泡发生断路；
故选：D。
【点评】本题考查了电路故障分析，根据电路故障现象分析电路故障原因。
13．（2分）钢笔静止在水平桌面上，以下属于一对平衡力的是（ ）
A．钢笔的重力与桌面对钢笔的支持力
B．钢笔的重力与钢笔对桌面的压力
C．钢笔的重力与桌面受到的重力
D．钢笔对桌面的压力与桌面对钢笔的支持力
【分析】二力平衡的条件的条件有四个：等大、方向、共线、共物，要判定两个力是否是平衡力，
就要看这两个力是否同时满足这四个条件，缺一不可。
【解答】解：
A、钢笔受到的重力与桌面对钢笔的支持力都作用在钢笔上，大小相等，重力的方向竖直向下，
支持力的方向竖直向上，并且在同一直线上，故这两个力是一对平衡力。故A正确。
B、钢笔的重力作用在钢笔上，方向竖直向下，钢笔对桌面的压力作用在桌面上，方向也竖直
向下，这两个力既不反向又不共物，故不是平衡力。故B错误。
C、钢笔的重力与桌面受到的重力分别作用在钢笔设桌子上，方向也都竖直向下，钢笔的重力
与桌子受到的重力大小也不相等，这两个力既不反向又不共物，并且也不等大，故不是平衡
力。故C错误。
D、钢笔对桌面的压力作用在桌子上，桌面对钢笔的支持力作用在钢笔上，这两个力大小相等，
方向相反，并且在同一直线上，但这两个力不共物，故不是平衡力，它们是一对作用力与反作
用力。故D错误。
故选：A。
【点评】（1）此题考查了平衡力的判定。
（2）作用力与反作用力和平衡力的区别就有一点：平衡力作用在同一物体上，作用力与反作
用力分别作用在两个物体上。
14．（2分）入春以来气候干燥，龙东地区多处发生火灾。如若被困火灾现场，建筑物内的受困
10人员应捂鼻、弯腰迅速撤离火场，这是因为燃烧产生的有毒有害气体与空气相比（ ）
A．温度较低，大量聚集在房间下方
B．密度较大，大量聚集在房间下方
C．温度较高，大量聚集在房间上方
D．密度较小，大量聚集在房间上方
【分析】物体有热胀冷缩的性质，温度变化，体积会变化，它的密度随温度变化。
【解答】解：
建筑物内起火后，温度较高，室内空气体积膨胀，密度减小，有毒气体漂浮在房间的上方。
故选：CD。
【点评】一般来说物质的密度是随着温度升高而变小，但是水的温度上升到4摄氏度时密度
最大而后随着温度上升而减小。水随着温度的降低变成固态冰时密度反而会减小。所以水是
个特殊的例子。
15．（2分）如图甲所示电路，电源两端电压不变。R 是滑动变阻器，R 是定值电阻。当开关S闭
1 2
合后，逐步改变滑动变阻器接入电路的电阻值，根据电压表与电流表的示数，绘制的图象如
图乙所示。下列判断正确的是（ ）
A．电源两端电压为10V
B．电路消耗电功率的最大值为7.2W
C．变阻器R 接入电路的最大阻值为100Ω
1
D．定值电阻R 的电阻值为40Ω
2
【分析】由电路图可知，当滑片位于最左端时电路为R 的简单电路，此时电路中的电流最大并
2
由乙图读出其大小，利用欧姆定律表示出电源的电压；当滑片位于最右端时，滑动变阻器的
最大阻值R 与电阻R 串联，电压表测R 两端的电压，此时电路中的电流最小，由乙图读出两
1 2 1
电表的示数，根据电阻的串联和欧姆定律表示出电源的电压，利用欧姆定律求出R 的最大阻
1
值，利用电源的电压不变建立等式即可求出定值电阻的阻值和电源的电压，最后利用P=UI求
出电路消耗的最大功率。
【解答】解：当滑片位于最左端时电路为R 的简单电路，此时电路中的电流最大，由乙图可知
2
I =0.6A，由I= 可得，电源的电压：U=I R =0.6A×R ；
max max 2 2
当滑片位于最右端时，滑动变阻器的最大阻值R 与电阻R 串联，电压表测R 两端的电压，此
1 2 1
时电路中的电流最小；
由乙图可知，U =10V，I =0.1A，
1 min
变阻器R 接入电路的最大阻值：
1
R = = =100Ω，故C正确；
1
11∵串联电路中总电压等于各分电压之和，
∴电源的电压U=I R +U =0.1A×R +10V，
min 2 1 2
∵电源的电压不变，
∴0.6A×R =0.1A×R +10V，
2 2
解得：R =20Ω，故D不正确；
2
电源的电压U=0.6A×R =0.6A×20Ω=12V，故A不正确；
2
电路消耗的最大电功率：
P =I U=0.6A×12V=7.2W，故B正确。
max max
故选：BC。
【点评】本题考查了串联电路的特点和欧姆定律、电功率公式的应用，关键是分析好滑片移动
时两电表示数的对应关系。
三、作图题（每题2分，满分4分）
16．（2分）如图所示，物块A与平板小车一起在水平桌面上向右匀速运动，当小车突然静止
时，木块随即在小车的平板上滑行，画出木块滑行过程中受力示意图。
【分析】小车突然静止，由于惯性木块保持原来的速度继续运动，木块相对于平板向前滑动；
木块受竖直向下的重力G、竖直向上平板的支持力F、水平向后的摩擦力f作用，从力的作用
点，沿力的作用线作出力的示意图。
【解答】解：原来物块A与平板小车一起在水平桌面上向右匀速运动，当小车突然静止，由于
惯性木块保持原来的速度继续运动，木块相对于平板向右滑动，收到水平向左的摩擦力；同
时木块受竖直向下的重力G、平板对它竖直向上支持力F的作用，这两个力是一对平衡力，三
个力的作用点都在物块的重心上，如图所示：
【点评】根据惯性判断出木块的滑动方向、对木块正确受力分析、掌握力的示意图的作法是正
确解题的关键。
17．（2分）如图所示，光源S发出的一条光线射向水面，在水面处发生反射和折射后，反射光
线经过A点，水中的折射光线经过P点，请你作出入射光线、反射光线和折射光线。
【分析】入射点是所有光线都要经过的一点，因此确定入射点的位置是解决此题的关键所在。
首先利用平面镜成像的特点和平面镜成像的光路图确定入射点，在此基础上即可确定入射
12光线、反射光线、折射光线。
【解答】解：根据平面镜成像的规律，作出点光源S在平面镜中成的像S′，由于反射光线的反
向延长线要过像点S′，连接AS′，其与水面的交点就是入射点O。
分别连接SO、OA、OP，可以确定入射光线、反射光线、折射光线。答案如下图所示。
【点评】在光路图中，实线虚线要分清，一般情况下只有实际光线化成实线，实际光线的反向
延长线、法线都要画虚线表示。
此题利用了几何中的两点确定一条直线的理论。在告诉了其中一个点的前提下，确定另一个
点：入射点就是解决此题的关键。
四、实验与探究题（满分18分）
18．（4分）在探究“影响滑动摩擦力大小的因素”实验中：
（1）为测量滑动摩擦力的大小，小明把木块放在水平长木板上，如图所示，用弹簧测力计沿水
平方向拉动，使其做 匀速直线 运动，此时木块受到摩擦力大小与拉力大小 相等 。
（2）添加砝码，继续实验，这是为了探究 压力大小 对滑动摩擦力大小的影响。小明正确操
作，完成实验。
（3）弹簧测力计是本实验中重要的测量器材，以下探究实验，在课本中也用到弹簧测力计的
是 A （填字母）。
A．探究定滑轮工作时的特点
B．探究压力的作用效果
C．探究阻力对物体运动的影响
D．探究动能大小与哪些因素有关。
【分析】（1）根据二力平衡的条件分析；
（2）影响滑动摩擦力大小因素有两个：压力大小和接触面的粗糙程度，研究与其中一个因素
的关系时，要控制另外一个因素不变；
（3）根据每个实验要求，明确每个实验要测量的量或根据转换法通过物理现象来表示影响物
理量大小的因素；
【解答】解：（1）只有沿水平方向拉着物体做匀速直线运动，物体在水平方向上受到平衡力的
作用，木块受到摩擦力大小与拉力大小相等。
故
（2）添加砝码，物体对支持面的压力增大，而受力面积不变，这是为了探究压力大小对滑动摩
擦力大小的影响；
A．探究定滑轮工作时的特点，要比较使用定滑轮提起物体所用的力和不使用定滑轮直接提
起物体所用力的大小，故要用弹簧测力计测出力的大小；
B．探究压力的作用效果，根据转换法，是通过受压物体的凹陷程度来反映压力的作用效果，
无需测力计；
13C．探究阻力对物体运动的影响，根据转换法，是通过运动距离的长短来说明阻力的大小，无
需测力计；
D．探究动能大小与哪些因素有关，根据转换法，是根据具有动能的物体推动另一个质量较小
的物体通过距离的长短来反应运动大小的，无需测力计；
故选A。
故答案为：（1）匀速直线；相等；（2）压力大小；（3）A。
【点评】本题探究滑动摩擦力的大小与哪些因素有关，考查实验原理及控制变量法、转换法的
运用，并与其它实验做对比，综合性较强。
19．（6分）小华进行“探究凸透镜成像规律”的实验，如图所示，实验桌上备有带支架的蜡
烛、光屏、两个焦距不同的凸透镜A和凸透镜B、平行光光源（接通电源后可发出平行光）、光
具 座 等 器 材 。
（1）小华首先测量凸透镜A的焦距：将凸透镜A固定在光具座上50cm刻线处，平行光光源发
出平行于透镜主光轴的平行光照射到凸透镜A上，在透镜另一侧移动光屏直到光屏上的光
斑最小，如图甲所示，凸透镜A的焦距f = 10. 0 cm；
1
（2）如图乙所示，保持凸透镜A位置不变，将点燃的蜡烛放在光具座上35cm刻线处时，移动
光屏，在光屏上可以得到烛焰 倒立 、 放大 的 实 像（选填“放大”、“缩小”、
“正立”、“倒立”、“虚”、“实”）；此成像特点常应用在 幻灯机 （选填“放大镜”、
“照相机”或“幻灯机”）上；
（3）保持蜡烛位置不变，小华用焦距为f 的凸透镜B替换凸透镜A，将凸透镜B固定在光具座
2
上50cm刻线处。通过移动光屏，在光屏上得到烛焰倒立、缩小的像。由此现象可以判断：凸透
镜A和凸透镜B的焦距大小关系为f 大于 f （选填“小于”或“大于”）。
1 2
【分析】（1）根据凸透镜焦点和焦距的定义进行判断。光点到凸透镜的距离即为焦距；
（2）掌握凸透镜成像的规律及应用。知道幻灯机、投影仪都是根据当物距处于1倍和2倍焦
距之间时，成放大倒立实像的原理制成的；
（3）首先根据成缩小的实像确定物距与焦距的关系，根据物距的大小关系判断焦距之间的大
小关系。
【解答】解：（1）由图知，光点到凸透镜的距离为10.0cm，所以凸透镜A的焦距为f =10.0cm；
1
（2）如图乙所示，保持凸透镜A位置不变，将点燃的蜡烛放在光具座上35cm刻线处时，此时
的物距为50.0cm﹣35.0cm=15.0cm，物体处于1倍焦距和2倍焦距之间，移动光屏，此时应该
能成一个倒立、放大的实像，幻灯机、投影仪都是根据这个原理制成的；
（3）蜡烛和凸透镜的位置不变，凸透镜A成放大的实像，说明此时物距处于1倍和2倍焦距
之间；凸透镜B成缩小的实像，说明物距大于2倍焦距。因此凸透镜B的焦距小于凸透镜A的
焦距。
故答案为：（1）10.0；（2）倒立、放大；实；幻灯机；（3）大于。
【点评】此题探究凸透镜成像的规律，掌握凸透镜成像的特点与物距、像距之间的关系是解决
此题的关键。（3）问是此题的难点，解决的关键是判断出物距与焦距之间的关系。
1420．（8分）在“测量小灯泡的额定功率”实验中，灯泡上标有“2.5V”字样，电源电压恒定。
（1）请你用笔画线代替导线，将图1中的实物电路连接完整。
（2）在移动变阻器滑片的过程中，眼睛应注视的 电压 表的示数，直至灯泡正常发光，此时
电流表的示数如图2所示，则灯泡的额定功率为 1 W．小华进行了4次测量，并将有关数
据及现象记录在表格中。实验得出的结论是：小灯泡的实际电功率 越大 ，灯泡越亮。
电压 电流 实际电功率 小灯泡亮度
次数 U/V I/A P/W
1 0.5 0.12 0.06 不亮
2 1.5 0.20 0.30 偏暗
3 2.5 0.40 正常
4 2.8 0.45 1.26 更亮
（3）完成上述实验后，小聪向老师要了一个已知阻值为R 的电阻和一个单刀双掷开关，借助
0
部分现有的实验器材，设计了如图3所示的电路，也测出了灯泡的额定功率。请完成下列实
验步骤：
①闭合开关S ，将S 拨到触点 2 （选填“1”或“2”），移动滑片，使电压表的示数为 2. 5
1 2
V；
②再将开关S 拨到触点 1 （选填“1”或“2”），保持滑片的位置不动，读出电压表的示数
2
U；
③灯泡额定功率的表达式为P = 2.5V × （ ） （用已知量和测量量表示）。
额
【分析】（1）灯泡额定电压2.5V，所以电压表应选用0﹣3V量程且与灯泡并联，滑动变阻器按
一上一下串联入电路；
（2）灯泡两端的电压等于额定电压时，灯泡正常发光，功率等于额定功率，由此分析；根据电
流表的量程和分度值读出电流表的示数；利用P=UI计算灯泡的额定功率；根据表中数据得出
结论；
（3）当灯泡两端电压等于额定电压时，灯泡正常发光，因此先让电压表测量灯泡两端电压，使
灯泡正常发光，然后通过开关的转换，测量出灯泡和定值电阻两端的电压，保持滑片的位置
不动，因电路的连接关系没有改变，再结合串联电路的特点和欧姆定律求出电路中的电流，
最后根据P=UI表示出灯泡的额定功率。
【解答】解：（1）灯泡额定电压2.5V，所以电压表应选用0﹣3V量程且与灯泡并联，滑动变阻
器按一上一下串联入电路，如图所示：
15（2）测量灯泡额定功率时，闭合开关，移动滑动变阻器的滑片P，眼睛应先注视电压表的示数，
当小灯泡的电压为额定电压2.5V时，读出电流表示数；
根据实物图可知电流表的量程为0～0.6A，分度值为0.02A，故电流表示数为0.4A，
所以灯泡的额定功率为P=UI=2.5V×0.4A=1W；
根据表中数据可以得出：小灯泡的实际电功率越大，灯泡越亮。
（3）①闭合开关S，将S 拨到触点2，移动滑片，使电压表的示数为2.5V；
l 2
②再将开关S 拨到触点1，保持滑片的位置不动，读出电压表的示数U，
2
③灯泡额定功率表达式的推导过程：
在第2次操作中，因电路的连接没有改变，各用电器的电阻没有变化，由分压原理，各用电器
的电压没有改变，所以此时灯泡仍正常发光；
由于串联电路两端电压等于各部分电压之和，定值电阻R 两端的电压为U =U﹣2.5V，由欧
0 定
姆定律可得，此时通过定值电阻的电流：I= = ，根据串联电路电流都相等，即为通
过灯泡的电流；
灯泡额定功率的表达式：P =U I=2.5V×（ ）；
额 额
故答案为：
（1）见上图；（2）电压；1；越大；（3）①2；2.5；②1；③2.5V×（ ）
【点评】本题考查了实验注意事项、电流表读数、额定功率的计算以及实验步骤的设计等问题；
（3）有一定的难度，要根据测量小灯泡功率的原理以及串联电路的特点完成实验步骤。
五、综合应用题（满分18分）
21．（9分）小刚观察了市场上的“测重仪”后，画出了如图所示的原理图：A为托盘，P为金
属滑片且固定在托盘下的轻质弹簧上，并能随轻质弹簧一起上下滑动，当托盘中不放物体时，
P位于R的最上端。已知R =5Ω，R的最大阻值为25Ω，电源电压恒为3V．问：
0
（1）图中的质量表应该用什么电表改装？
（2）当开关S闭合，不称量物体时，通电5min电阻R消耗的电能是多少？
（3）当称量物体质量达到最大值时，R 消耗的功率是多少？
0
16【分析】（1）根据质量表与电阻R、R 串联接入电路，可知质量表应用电流表改装的；物体越
0
重，R接入电路的电阻越小，电流越大，“测重仪”的示数越大；
（2）不称量物体时，R与R 串联，由电源电压和总电阻求出电流，再根据W=I2Rt求出电阻R消
0
耗的电能；
（3）当称量物体质量达到最大值时，R没有接入电路中，R 两端电压为电源电压，根据P=
0
可求出R 消耗的功率。
0
【解答】解：（1）图中的质量表与电阻R、R 串联接入电路，所以是用电流表改装。
0
（2）当开关S闭合，不称量物体时，R 与R串联，
0
R =R+R =25Ω+5Ω=30Ω，
总 0
此时电路中的电流I为：
I= = =0.1A，
则R消耗的电能为：
W=I2Rt=（0.1A）2×25Ω×300S=75J。
（3）当称量物体质量达到最大时，只有R 接入电路，则R 消耗的电功率P为：
0 0
P= = =1.8W。
答：（1）图中的质量表应用电流表改装；
（2）电阻R消耗的电能是75J；
（3）R 消耗的电功率是1.8W。
0
【点评】本题考查了电功和电功率的计算，正确分析不称量物体时和称量物体质量达到最大
值时电路连接是解题的关键。
22．（9分）利用太阳能电池在太阳光照射下发电叫光伏发电。安阳市启动了“光伏工程”示
范项目，在某中学的教学楼顶安装了总功率为20kW的光伏发电系统。
（1）光伏发电系统发电时， 太阳 能转化为 电 能。
（2）一天的有效光照时间按8h计算，该光伏发电系统一天共发电多少千瓦时？
（3）该光伏发电系统一天的发电量，如果由热电转换效率为30%的热电厂来完成，需要燃烧
多少千克煤？（煤的热值q煤=3.0×107J/kg ）
（4）请写出一条光伏发电的优点。
【分析】（1）太阳能电池在太阳光照射下发电，是将太阳能转化为电能；
（2）已知功率和时间，根据公式W=Pt可求该光伏发电系统一天共发电的度数；
（3）根据公式W=Q=qm可求燃烧的煤的质量；
（4）光伏发电的优点是清洁、无污染等。
【解答】解：（1）光伏发电系统发电时太阳能转化为电能；
17（2）发电W=Pt=20kW×8h=160kW•h；
答：该光伏发电系统一天共发电160kW•h；
（3）160kW•h=160×3.6×106J=5.76×108J；
Q= = =1.92×109J；
燃烧煤的质量m= = =64kg；
答：需要燃烧煤64kg。
（4）光伏发电的优点：清洁无污染；可再生；节约化石能源。
【点评】本题考查了光伏发电系统转换效率、发电的度数、煤的质量、太阳能的优点等知识，是
一道计算题，难度适中，是一道中档题。
18
