合肥市巢湖市 2018 届九年级物理第二次模拟（解析
版）
一、填空题（26分，每空2分）
1． 如图所示，物体A的长度是________ cm。

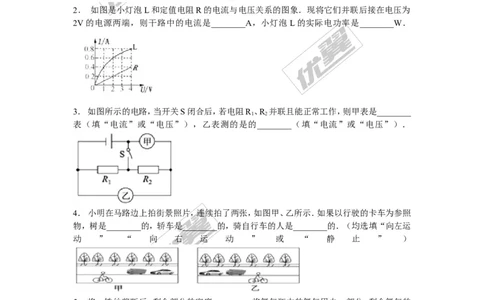

2． 如图是小灯泡L和定值电阻R的电流与电压关系的图象．现将它们并联后接在电压为
2V的电源两端，则干路中的电流是________A，小灯泡L的实际电功率是________W．
3． 如图所示的电路，当开关S闭合后，若电阻R 、R 并联且能正常工作，则甲表是________
1 2
表（填“电流”或“电压”），乙表测的是的________（填“电流”或“电压”）．
4． 小明在马路边上拍街景照片，连续拍了两张，如图甲、乙所示．如果以行驶的卡车为参照
物，树是________的，轿车是________的，骑自行车的人是________的．（均选填“向左运
动 ” “ 向 右 运 动 ” 或 “ 静 止 ” ）
5． 将一铁丝剪断后，剩余部分的密度________，将氧气瓶中的氧气用去一部分，剩余氧气的
密度________.（变大、变小、不变）
6． 摄氏温度的规定：在一个标准大气压下，纯净的冰水混合物的温度定为0℃，水沸腾时的
温度定为100℃。将0～100℃之间划分为100等分，每一等分就是1℃。华氏温度的规定：在
一个标准大气压下，纯净的冰水混合物的温度定为32℉（℉，读作华氏度），水沸腾时的温度
定为212℉。将32～212℉之间划分为180等分，每一等分就是l℉。则华氏度F与摄氏度t之
间的关系是F=________℉。人的正常体温大约为________℃。
二、选择题（21分，每题3分，每题只有一个选项是正确的）
7． 下面是一些与一名普通中学生有关的数据，你认为最接近事实的是
A. 他的手指甲宽度约为1cm B. 他步行的速度约为15m/s
www.youyi100.com
第 1 页 共 13 页优秀领先 飞翔梦想 成人成才
C. 站立时他对地面的压强约为500Pa D. 他的体重约为100N
8． 演奏同一乐曲时，人能分辨出二胡和小提琴发出的声音，主要是因为它们的（ ）
A. 响 度 不 同 B. 音 调 不
同 C. 音 色 不
同 D. 节奏不同
9． 下列对物态变化的理解正确的是（ ）
A. 洒在地上的水一会儿不见了，这是汽化现象，此过程需要放热. B. 洒在地上的水一会
儿不见了，这是液化现象，此过程需要放热.
C. 洒在地上的水一会儿不见了，这是汽化现象，此过程需要吸热. D. 洒在地上的水一会
儿不见了，这是液化现象，此过程需要吸热.
10．百货大楼的自动扶梯用1min可将一个站在扶梯上的人送上去，若自动扶梯不动，人沿自
动扶梯扶梯走上去要3min，若此人沿运动的扶梯走上去，则需要的时间为（ ）
A. 0．04min B. 0．02min C. 0．25min D. 0．75min

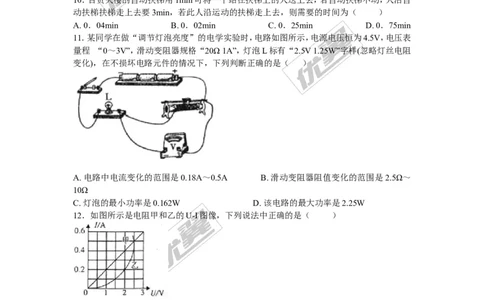

11．某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电源电压恒为4.5V，电压表
量程 “0～3V”，滑动变阻器规格“20Ω 1A”，灯泡L标有“2.5V 1.25W”字样(忽略灯丝电阻
变化)，在不损坏电路元件的情况下，下列判断正确的是（ ）
A. 电路中电流变化的范围是0.18A～0.5A B. 滑动变阻器阻值变化的范围是2.5Ω～
10Ω
C. 灯泡的最小功率是0.162W D. 该电路的最大功率是2.25W
12．如图所示是电阻甲和乙的U-I图像，下列说法中正确的是（ ）
A. 电阻甲和乙都是阻值不变的电阻
B. 当乙两端电压为2V时，R =5Ω
乙
C. 甲、乙串联在电路中，当电路电流为0.2A时，源电压为2V
D. 甲、乙并联在电路中，当电源电压为2V时，电路总功率为1.2W
13．底面积为100cm2的烧杯中装有适量水。当金属块浸没在水中静止时，如图甲所示，弹簧
测力计的示数F＝3.4N，水对杯底的压强为p；当金属块总体积的1/4露出水面静止时，如图
1 1
乙所示，弹簧测力计的示数为F ， 水对杯底的压强为p；若p、p 之差为50Pa，g取10N/kg，
2 2 1 2
则（ )
www.youyi100.com
第 2 页 共 13 页优秀领先 飞翔梦想 成人成才
A. 金属块的体积V =2×10-3m3 B. 弹簧测力计的示数F=5.4N
金 2
C. 金属块的密度是2.7×103kg/m3 D. 金属块受到的重力是6.8 N
三、实验题（24分）

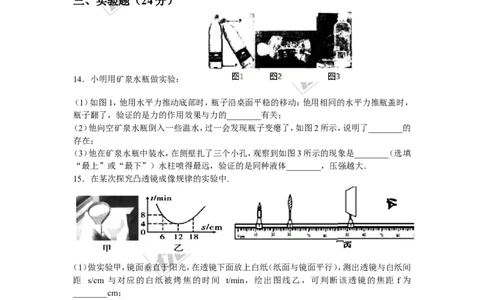

14．小明用矿泉水瓶做实验：
（1）如图1，他用水平力推动底部时，瓶子沿桌面平稳的移动：他用相同的水平力推瓶盖时，
瓶子翻了，验证的是力的作用效果与力的________有关；
（2）他向空矿泉水瓶倒入一些温水，过一会发现瓶子变瘪了，如图2所示，说明了________的
存在；
（3）他在矿泉水瓶中装水，在侧壁扎了三个小孔，观察到如图3所示的现象是________（选填
“最上”或“最下”）水柱喷得最远，验证的是同种液体________，压强越大．
15．在某次探究凸透镜成像规律的实验中.
（1）做实验甲，镜面垂直于阳光，在透镜下面放上白纸（纸面与镜面平行），测出透镜与白纸间
距 s/cm 与对应的白纸被烤焦的时间 t/min，绘出图线乙，可判断该透镜的焦距 f 为
________cm；
（2）实验前要调整烛焰的焰心、透镜的光心、光屏的中心在同一高度，目的是________.
（3）为了方便观察光屏上的像，光屏应选用较________（选填“粗糙”或“光滑”）的玻璃板.
（4）如图丙所示，用该凸透镜做成像实验，把蜡烛放在距凸透镜18cm的位置，移动光屏，在
光屏上形成清晰的像，光屏上得到清晰的________（选填“放大”或“缩小”）倒立的实像，
________（选填“照相机”或“投影仪”）是根据这一原理制成的.
（5）如果保持光屏的位置不变，把蜡烛向左移动一小段距离时，要想在光屏上得到清晰的像，
应该在凸透镜和蜡烛之间放置一个焦距适当的________选填“凸透镜”或“凹透镜”）才
能实现，________（选填“近视”或“远视”）眼就是利用这种透镜矫正的.
16．小李同学在探究电流与电压关系的实验时，请回答下列问题：
www.youyi100.com
第 3 页 共 13 页优秀领先 飞翔梦想 成人成才
（1）按照图甲所示的电路图，请用笔代替导线，完成图乙所示的实物图的连接．

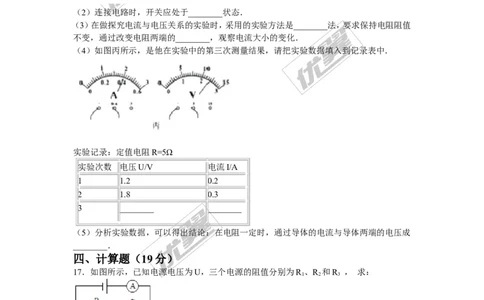

（2）连接电路时，开关应处于________状态．
（3）在做探究电流与电压关系的实验时，采用的实验方法是________法，要求保持电阻阻值
不变，通过改变电阻两端的________，观察电流大小的变化．
（4）如图丙所示，是他在实验中的第三次测量结果，请把实验数据填入到记录表中．
实验记录：定值电阻R=5Ω
实验次数 电压U/V 电流I/A
1 1.2 0.2
2 1.8 0.3
3 ________ ________
（5）分析实验数据，可以得出结论：在电阻一定时，通过导体的电流与导体两端的电压成
________．
四、计算题（19分）
17．如图所示，已知电源电压为U，三个电源的阻值分别为R 、R 和R ， 求：
1 2 3
①当S、S 均断开，电流表和电压表的示数；
1 2
②当S、S 均闭合时，电压表和电流表的示数．
1 2
18．实验桌上有一个电学器件，该器件由两个定值电阻R 、R 并联组成，且被封闭在一个透明
1 2
的有机玻璃壳内，如图甲所示，a、b是该器件的两个外露接线柱，电阻R 的阻值为20Ω，电阻
1
R 的额定电压为6V．科技小组同学测得通过该器件的电流I和其两端电压U的数值，并绘制
2
www.youyi100.com
第 4 页 共 13 页优秀领先 飞翔梦想 成人成才
成图乙所示的图象．
求：
（1）电阻R 的阻值；
2
（2）电阻R 的额定电功率．
2
19．如图所示，电源电压为10V．当开关S 闭合、S 接B时，电流表的示数为1A；当开关S 断
1 2 1
开、S 接B时，电流表的示数是0.2A．求：
2
（1）R 、R 的阻值各是多少？
1 2
（2）当开关S 闭合、S 接A时，电路消耗的总功率是多少？
1 2
www.youyi100.com
第 5 页 共 13 页优秀领先 飞翔梦想 成人成才
合肥市巢湖市2018届九年级物理第二次模拟（解析版）（参考答案）
一、填空题
1． 【答案】3.10
【解析】长度的测量，刻度尺的使用
【解析】【解答】要弄清楚刻度尺的量程和分度值再去读数．起始端从零开始，要估读到分度值
的下一位。图中刻度尺的分度值为1mm，起始端从零开始，要估读到分度值的下一位．因此物
体的长度为3.10
【分析】刻度尺是初中物理中基本的测量工具，使用前要观察它的量程和分度值．读数时视线
与刻度垂直．刻度尺要估读到分度值的下一位。
2． 【答案】0.8；1.2
【解析】并联电路的电流规律，实际功率
【解析】【解答】解：将灯泡和定值电阻并联在2V电路中时，因并联电路中各支路两端的电压
相等，所以，U =U =2V，由图象可知，通过的电流为I =0.2A，I =0.6A，因并联电路中干路电
R L R L
流等于各支路电流之和，所以，干路电流：I=I +I =0.6A+0.2A=0.8A；小灯泡L的实际电功率
L R
为：P =UI =2V×0.6A=1.2W． 故答案为：0.8；1.2．
L L
【分析】（1）根据图象读出通过的电流，利用并联电路的电流特点求出干路电流．（2）根据公
式P=UI小灯泡L的实际电功率．
3． 【答案】电压；电流
【解析】电流表的使用，电压表的使用
【解析】【解答】解：要使电阻R 、R 并联，由图可知电流必须从开关S分别流入支路R 、支路
1 2 1
R 和仪表乙，然后流回负极，所以甲为电压表；乙为电流表． 如果甲为电流表，乙为电压表，
2
这时R 会被短路，因此这种情况错误．
2
故答案为：电压；电流．
【分析】电压表并联在电路中，在电路中可以看作开路；电流表必须串联在电路中，在电路中
相当于导线；因此根据仪表的连接方式以及在电路中的作用解答本题．
4． 【答案】向右运动；向左运动；向右运动
【解析】运动和静止的相对性
【解析】【解答】解：如果以行驶的卡车为参照物，树的位置发生了改变，因此是向右运动的；
如果以行驶的卡车为参照物，小轿车超过了卡车，因此，轿车是向左运动的；
如果以行驶的卡车为参照物，骑自行车的人的位置向右发生了改变，因此是向右运动的．
故答案为：向右运动；向左运动；向右运动．
【分析】判断物体的运动状态，必须首先选择参照物，才可以做出判断．运动和静止时相对的，
当选择的参照物不同时，得出的物体运动情况有可能不同．结合图片可逐一分析判断．
5． 【答案】不变；变小
【解析】密度及其特性，密度公式的应用
【解析】【解答】将一铁丝钳断后，剩余部分的密度不变，因为密度不随物体的体积的变化而变
化，将氧气瓶中的氧气用去一部分后，氧气的质量减小了，而氧气的体积不变，还等于氧气瓶
的容积，所以剩余氧气的密度变小.
故答案为：不变；变小
【分析】注意气体和固体的区别，气体是充满整个容器空间的，所以用去一部分以后密度变小.
6． 【答案】1．8t+32；37
【解析】摄氏温度及其计算
【解析】【解答】∵华氏温标规定：1标准大气压下沸水的温度为212华氏度，冰水混合物的温
www.youyi100.com
第 6 页 共 13 页优秀领先 飞翔梦想 成人成才
度是32华氏度，中间分为180等分，每一等分代表1华氏度；∴摄氏温差100度等同华氏温
差180度；即 ；又知：华氏温度起点为32华氏度等于
摄氏温度的0度；所以，华氏温度与摄氏温度之间的关系为：T=1．8t+32；人的正常体温大约
为37℃。
【分析】华氏温标跟摄氏温度的最大区别就是分度值不同。
二、选择题
7． 【答案】A
【解析】时间的估测，速度与物体运动，重力大小的估测，压强
【解析】【分析】A、由成年中指指甲的宽度大约为1cm，可判断一名普通中学生手指甲宽度约
为1cm，符合事实；
B、正常人步行的速度约为1m/s，所以他步行的速度约为15m/s，不符合实际；
C、一名普通中学生的体重约为500N，对地面的压力等于其自身重力，两个脚掌的表面积约
为500cm2 ， 其对地面的压强是 显然选项C不符合事实；
D、一名普通中学生的质量约为50kg，其重力为G=mg=50kg×10N/kg=500N，显然选项D不符
合事实．
【点评】物理来自于生活，注意对身边的质量、长度、速度、重力、压强等物理量的观察和思考，
培养自己的估测能力，是学习物理的必备知识。
8． 【答案】C
【解析】音色，音调、响度与音色的区分
【解析】【解答】由于二胡和小提琴振动物体的材料不同，所以发出声音的音色也就不同，和其
他选项内容无关．
故答案为：C．
【分析】A、响度反映声音的强弱，与声源振动的幅度有关；B、音调反映声音的高低，与声音振
动的频率有关；C、音色反映声音的品质，与组成声源的材料和结构有关；D、节奏反映声源振
动的快慢。
9． 【答案】C
【解析】汽化及汽化吸热的特点
【解析】【解答】洒在地上的水一会儿不见了，这是汽化现象，此过程需要吸热.
故答案为：C。
【分析】物态变化包括以下几种：汽化（物质由液态变为气态）、液化（物质由气态变为液态）、
熔化（物质由固态变为液态）、凝固（物质由液态变为固态）、升华（物质由固态变为气态）、凝
华（物质由气态变为固态）；吸收热量：汽化、熔化、升华，放出热量：液化、凝固、凝华。
10．【答案】D
【解析】速度的计算
【解析】【解答】设扶梯长为s，则扶梯的速度： ，人的速度 ，∵ ，∴
；故选D。
【分析】掌握速度的计算公式。
www.youyi100.com
第 7 页 共 13 页优秀领先 飞翔梦想 成人成才
11．【答案】D
【解析】串联电路的电流规律，电压表的使用，滑动变阻器的使用，欧姆定律，电阻的串联，电
功率的计算
【解析】【分析】∵U =2.5V，P =1.25W
L L
∴I =P /U
L L L
=1.25W/2.5V
=0.5A，
滑动变阻器允许通过的最大电流为1A，根据串联电路电流的特点，
所以电路中的最大电流I =I=I =0.5A，
大 L
由于此时电流最大，所以滑动变阻器接入电路中的电阻最小，
R =U /I
总 总
=4.5V/0.5A
=9Ω，
R =U 2/P
L L L
=(2.5V)2/1.25W
=5Ω，
R =R -R =9Ω-5Ω=4Ω；
小 总 L
∵当电压表的示数最大为U =3V时，滑动变阻器接入电路中的电阻最大，电流最小，
大
∴U ′=U-U =4.5V-3V=1.5V，
L 大
再利用公式I =U ′/R
小 L L
=1.5V/5Ω
=0.3A，
最后利用公式R =U /I
大 大 小
=3V/0.3A
=10Ω；
所以电路中电流的变化范围是0.3A-0.5A，滑动变阻器阻值的变化范围是4Ω-10Ω；
灯泡的最小功率为P =I 2R =（0.3A)2×5Ω=0.45W；
小L 小 L
电路中的最大功率为P =UI =4.5V×0.5A=2.25W．
总大 大
故选D
【点评】本题综合性较强，需要对整个电学部分知识熟练掌握，难度较大。
12．【答案】D
【解析】串联电路的电流规律，并联电路的电流规律，串联电路的电压规律，并联电路的电压
规律，欧姆定律的应用，电功率
【解析】
D
A、因为甲图象为正比例函数，因此图象中对应电压和电流值的比值不变，故甲为定值电阻；而乙图象中的电压和电流值的比值时刻在发生变化
故电阻乙不是定值电阻；
B、从图象中可以看出，当乙电阻两端电压为2V时，对应的电流为0.2A，因此此时乙的阻值：R=U/I=2/0.2=10Ω
C、当通过甲、乙中的电流为0.2A时，从图形中可以看出，此时甲、乙两端的电压值分别为1V、2V，由于甲、乙为串联
D、当甲、乙两端的电压为2V时，从图象中可以看出，此时通过甲、乙的电流分别为0.4A、0.2A，由于甲、乙并联
（0.4A+0.2A)=1.2W．
故选D．
13．【答案】C
【解析】密度公式的应用，二力平衡条件的应用，弹簧测力计的使用与读数，重力的计算，阿基
www.youyi100.com
第 8 页 共 13 页优秀领先 飞翔梦想 成人成才
米德原理，浮力大小的计算

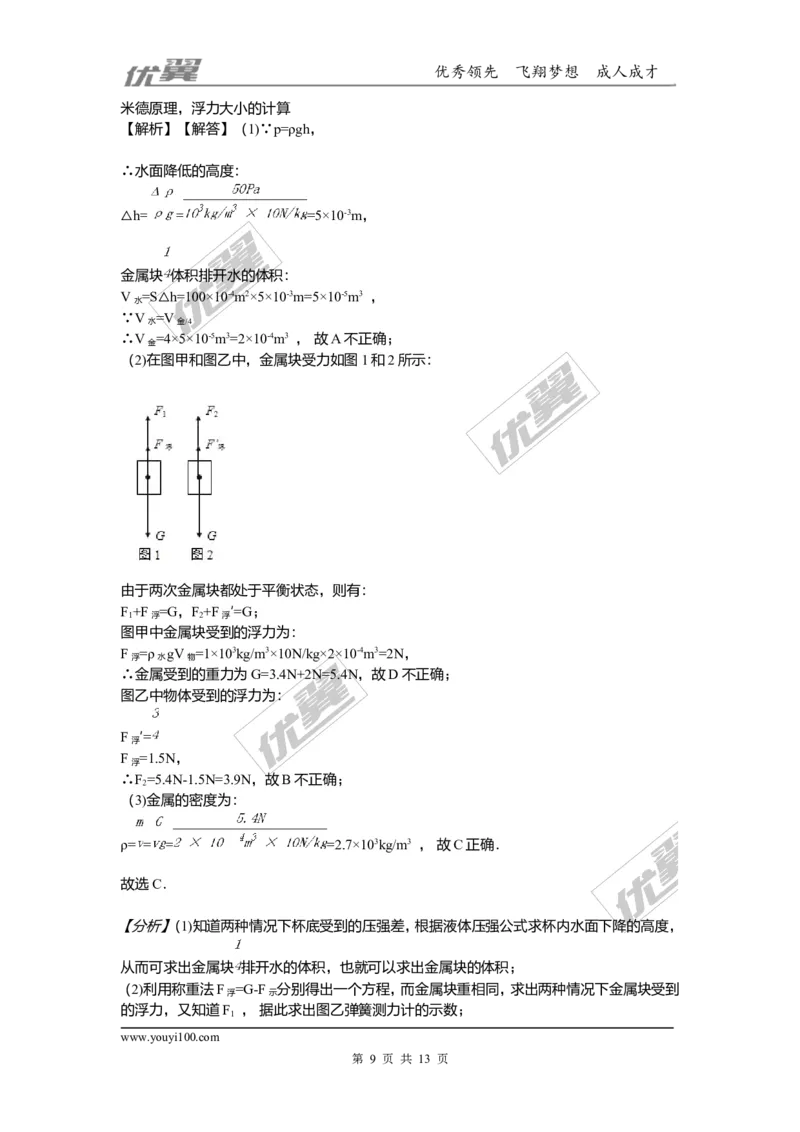

【解析】【解答】（1)∵p=ρgh，
∴水面降低的高度：
h= = =5×10-3m，
△
金属块 体积排开水的体积：
V =S h=100×10-4m2×5×10-3m=5×10-5m3 ，
水
∵V =V
水 金/4
△
∴V =4×5×10-5m3=2×10-4m3 ， 故A不正确；
金
（2)在图甲和图乙中，金属块受力如图1和2所示：
由于两次金属块都处于平衡状态，则有：
F+F =G，F+F ′=G；
1 浮 2 浮
图甲中金属块受到的浮力为：
F =ρ gV =1×103kg/m3×10N/kg×2×10-4m3=2N，
浮 水 物
∴金属受到的重力为G=3.4N+2N=5.4N，故D不正确；
图乙中物体受到的浮力为：
F ′=
浮
F =1.5N，
浮
∴F=5.4N-1.5N=3.9N，故B不正确；
2
（3)金属的密度为：
ρ= = = =2.7×103kg/m3 ， 故C正确．
故选C．
【分析】（1)知道两种情况下杯底受到的压强差，根据液体压强公式求杯内水面下降的高度，
从而可求出金属块 排开水的体积，也就可以求出金属块的体积；
（2)利用称重法F =G-F 分别得出一个方程，而金属块重相同，求出两种情况下金属块受到
浮 示
的浮力，又知道F ， 据此求出图乙弹簧测力计的示数；
1
www.youyi100.com
第 9 页 共 13 页优秀领先 飞翔梦想 成人成才
（3)根据ρ= = 求出金属块的密度．
三、实验题

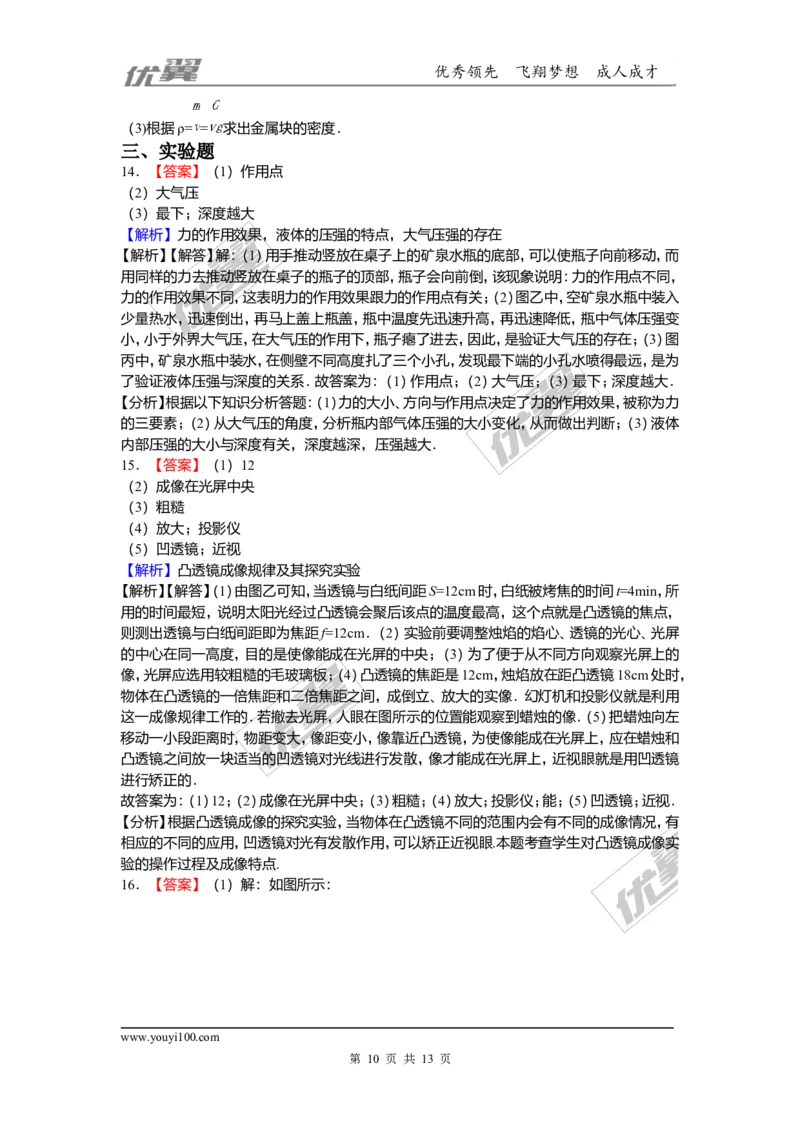

14．【答案】（1）作用点
（2）大气压
（3）最下；深度越大
【解析】力的作用效果，液体的压强的特点，大气压强的存在
【解析】【解答】解：（1）用手推动竖放在桌子上的矿泉水瓶的底部，可以使瓶子向前移动，而
用同样的力去推动竖放在桌子的瓶子的顶部，瓶子会向前倒，该现象说明：力的作用点不同，
力的作用效果不同，这表明力的作用效果跟力的作用点有关；（2）图乙中，空矿泉水瓶中装入
少量热水，迅速倒出，再马上盖上瓶盖，瓶中温度先迅速升高，再迅速降低，瓶中气体压强变
小，小于外界大气压，在大气压的作用下，瓶子瘪了进去，因此，是验证大气压的存在；（3）图
丙中，矿泉水瓶中装水，在侧壁不同高度扎了三个小孔，发现最下端的小孔水喷得最远，是为
了验证液体压强与深度的关系．故答案为：（1）作用点；（2）大气压；（3）最下；深度越大．
【分析】根据以下知识分析答题：（1）力的大小、方向与作用点决定了力的作用效果，被称为力
的三要素；（2）从大气压的角度，分析瓶内部气体压强的大小变化，从而做出判断；（3）液体
内部压强的大小与深度有关，深度越深，压强越大．
15．【答案】（1）12
（2）成像在光屏中央
（3）粗糙
（4）放大；投影仪
（5）凹透镜；近视
【解析】凸透镜成像规律及其探究实验
【解析】【解答】（1）由图乙可知，当透镜与白纸间距S=12cm时，白纸被烤焦的时间t=4min，所
用的时间最短，说明太阳光经过凸透镜会聚后该点的温度最高，这个点就是凸透镜的焦点，
则测出透镜与白纸间距即为焦距f=12cm．（2）实验前要调整烛焰的焰心、透镜的光心、光屏
的中心在同一高度，目的是使像能成在光屏的中央；（3）为了便于从不同方向观察光屏上的
像，光屏应选用较粗糙的毛玻璃板；（4）凸透镜的焦距是12cm，烛焰放在距凸透镜18cm处时，
物体在凸透镜的一倍焦距和二倍焦距之间，成倒立、放大的实像．幻灯机和投影仪就是利用
这一成像规律工作的．若撤去光屏，人眼在图所示的位置能观察到蜡烛的像．（5）把蜡烛向左
移动一小段距离时，物距变大，像距变小，像靠近凸透镜，为使像能成在光屏上，应在蜡烛和
凸透镜之间放一块适当的凹透镜对光线进行发散，像才能成在光屏上，近视眼就是用凹透镜
进行矫正的．
故答案为：（1）12；（2）成像在光屏中央；（3）粗糙；（4）放大；投影仪；能；（5）凹透镜；近视．
【分析】根据凸透镜成像的探究实验，当物体在凸透镜不同的范围内会有不同的成像情况，有
相应的不同的应用，凹透镜对光有发散作用，可以矫正近视眼.本题考查学生对凸透镜成像实
验的操作过程及成像特点.
16．【答案】（1）解：如图所示：
www.youyi100.com
第 10 页 共 13 页优秀领先 飞翔梦想 成人成才
（2）断开
（3）控制变量；电压
（4）2.4；0.4
（5）正比
【解析】探究电流与电压、电阻的关系实验
【解析】【解答】解：（1）电压表与用电器并联，量程为0﹣3V，正进负出，电流表与用电器串联，
量程为0﹣0.6A，电路连接如下图所示：
；（2）为保护电路，连接电路时，开关应处于断开状态；（3）
实验中研究通过定值电阻的电流与其两端电压的关系，应该保持电阻的阻值不变，改变滑动
变阻器的阻值，从而改变定值电阻两端的电压，此方法为控制变量法．（4）电流表的量程为0
﹣0.6A，分度值为0.02A，示数为0.4A，电压表的量程为0﹣3V，分度值为0.1V，示数为2.4V；
（5）分析表格中的数据可得结论：电阻一定时，导体中的电流与导体两端的电压成正比；
故答案为：（1）见上图；（2）断开；（3）控制变量；电压；（4）2.4；0.4；（5）正比．
【分析】（1）电压表与用电器并联，量程为0﹣3V，正进负出，电流表与用电器串联，量程为0
﹣0.6A．（2）为保护电路，连接电路时，开关应处于断开状态．（3）研究电流与电压的关系，应
控制电阻不变，通过滑动变阻器改变电阻两端的电压，根据记录的电流值进行分析归纳．（4）
根据电流表和电压表的量程读出示数；（5）分析表格中数据可知，电流变化的倍数和电压变
化的倍数相等，据此得出结论；
四、计算题
17．【答案】①当S、S 均断开时，R 与R 串联，电压表测R 两端的电压，电流表测电路中的
1 2 2 3 2
电流，
因串联电路中总电阻等于各分电阻之和，
所以，电路中电流表的示数：
I= ，
电压表的示数：
www.youyi100.com
第 11 页 共 13 页优秀领先 飞翔梦想 成人成才

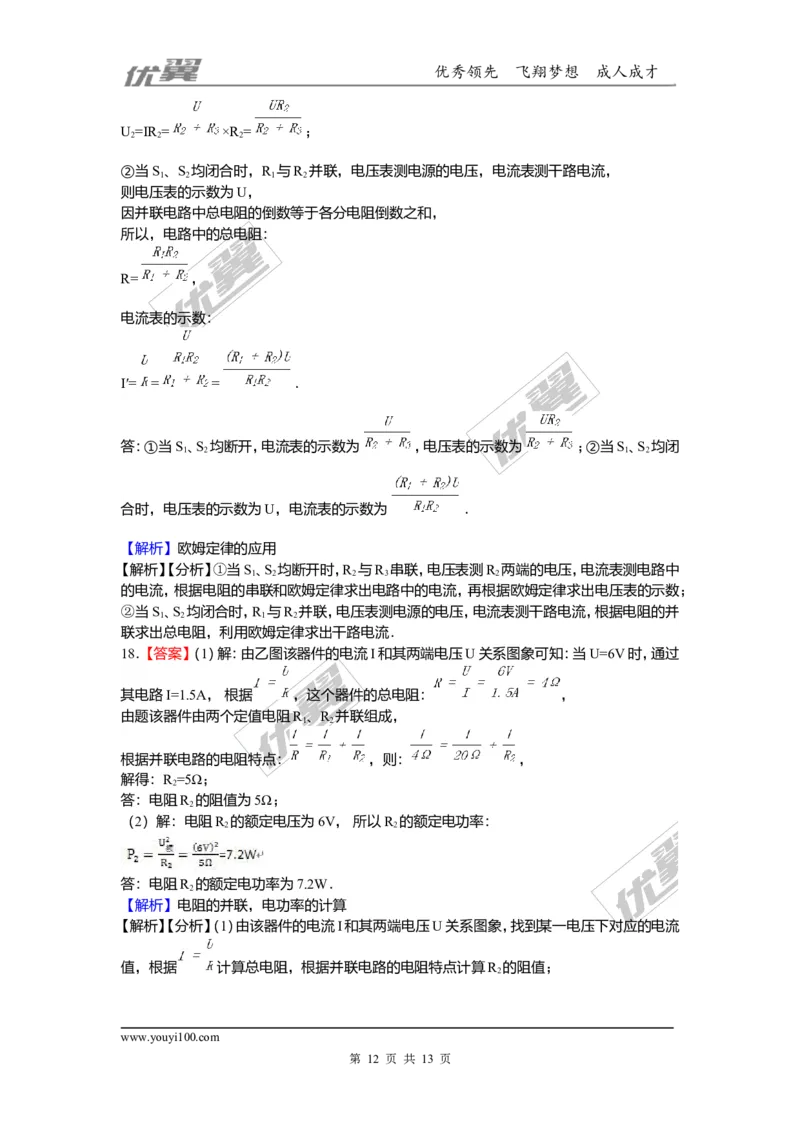

U=IR = ×R = ；
2 2 2
②当S、S 均闭合时，R 与R 并联，电压表测电源的电压，电流表测干路电流，
1 2 1 2
则电压表的示数为U，
因并联电路中总电阻的倒数等于各分电阻倒数之和，
所以，电路中的总电阻：
R= ，
电流表的示数：
I′= = = ．
答：①当S、S 均断开，电流表的示数为 ，电压表的示数为 ；②当S、S 均闭
1 2 1 2
合时，电压表的示数为U，电流表的示数为 ．
【解析】欧姆定律的应用
【解析】【分析】①当S、S 均断开时，R 与R 串联，电压表测R 两端的电压，电流表测电路中
1 2 2 3 2
的电流，根据电阻的串联和欧姆定律求出电路中的电流，再根据欧姆定律求出电压表的示数；
②当S、S 均闭合时，R 与R 并联，电压表测电源的电压，电流表测干路电流，根据电阻的并
1 2 1 2
联求出总电阻，利用欧姆定律求出干路电流．
18．【答案】（1）解：由乙图该器件的电流I和其两端电压U关系图象可知：当U=6V时，通过
其电路I=1.5A， 根据 ，这个器件的总电阻： ，
由题该器件由两个定值电阻R 、R 并联组成，
1 2
根据并联电路的电阻特点： ，则： ，
解得：R =5Ω；
2
答：电阻R 的阻值为5Ω；
2
（2）解：电阻R 的额定电压为6V， 所以R 的额定电功率：
2 2
答：电阻R 的额定电功率为7.2W．
2
【解析】电阻的并联，电功率的计算
【解析】【分析】（1）由该器件的电流I和其两端电压U关系图象，找到某一电压下对应的电流
值，根据 计算总电阻，根据并联电路的电阻特点计算R 的阻值；
2
www.youyi100.com
第 12 页 共 13 页优秀领先 飞翔梦想 成人成才
（2）由 计算R 的额定电功率．
2

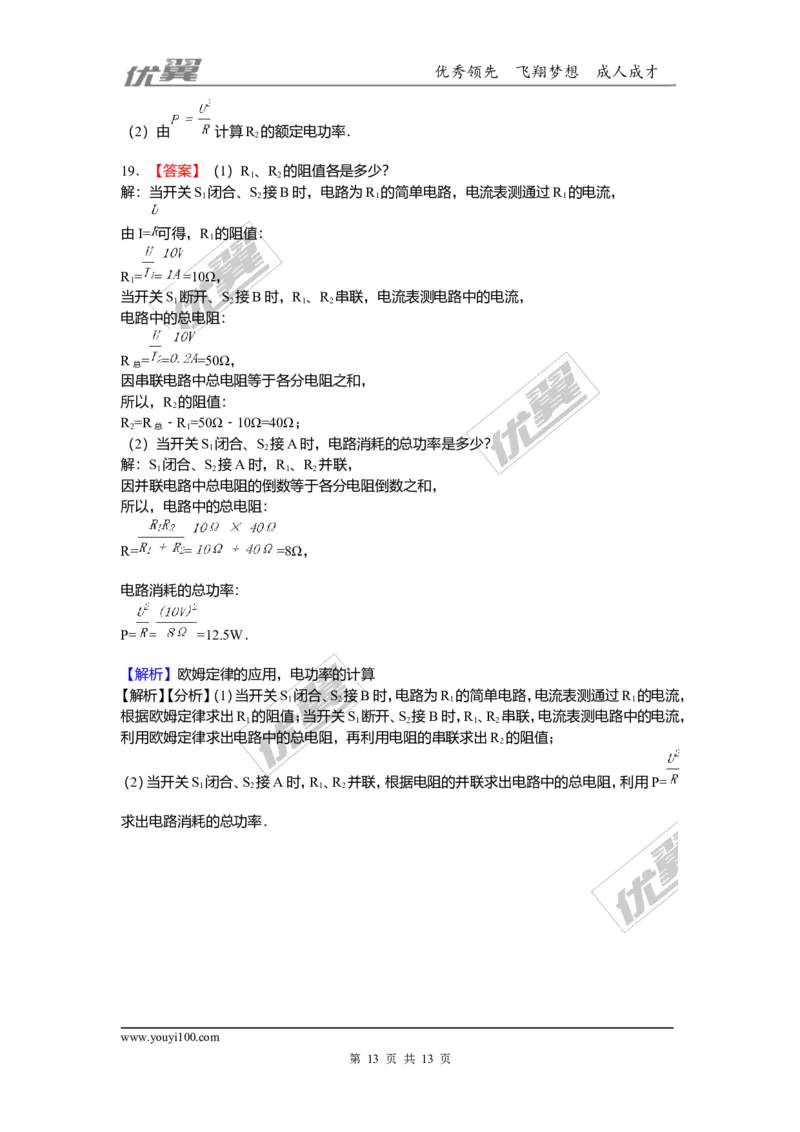

19．【答案】（1）R 、R 的阻值各是多少？
1 2
解：当开关S 闭合、S 接B时，电路为R 的简单电路，电流表测通过R 的电流，
1 2 1 1
由I= 可得，R 的阻值：
1
R = = =10Ω，
1
当开关S 断开、S 接B时，R 、R 串联，电流表测电路中的电流，
1 2 1 2
电路中的总电阻：
R = = =50Ω，
总
因串联电路中总电阻等于各分电阻之和，
所以，R 的阻值：
2
R =R ﹣R =50Ω﹣10Ω=40Ω；
2 总 1
（2）当开关S 闭合、S 接A时，电路消耗的总功率是多少？
1 2
解：S 闭合、S 接A时，R 、R 并联，
1 2 1 2
因并联电路中总电阻的倒数等于各分电阻倒数之和，
所以，电路中的总电阻：
R= = =8Ω，
电路消耗的总功率：
P= = =12.5W．
【解析】欧姆定律的应用，电功率的计算
【解析】【分析】（1）当开关S 闭合、S 接B时，电路为R 的简单电路，电流表测通过R 的电流，
1 2 1 1
根据欧姆定律求出R 的阻值；当开关S 断开、S 接B时，R 、R 串联，电流表测电路中的电流，
1 1 2 1 2
利用欧姆定律求出电路中的总电阻，再利用电阻的串联求出R 的阻值；
2
（2）当开关S 闭合、S 接A时，R 、R 并联，根据电阻的并联求出电路中的总电阻，利用P=
1 2 1 2
求出电路消耗的总功率．
www.youyi100.com
第 13 页 共 13 页
