2020 年安徽省合肥市肥东县中考物理一模试卷
题号 一 二 三 四 总分
得分
一、单选题（本大题共7小题，共14.0分）
下列光现象的成因与日食形成的原因相同的是()
1.
A. 水面“折”笔
B. 露珠下的叶脉看起来变粗
C. 手影
D. 拱桥倒影
如图所示，重力大小为G、质量分布均匀的木棒竖直悬于O点，棒
可绕O点无摩擦转动，在其下端施加始终与水平方向平行的动力F，
2.
让棒缓慢匀速转到图中虚线所示位置，在转动的过程中动力与动力臂
的乘积()
A. 变大 B. 变小 C. 保持不变 D. 先变大后变小
现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行
了观察，画出了如图所示的控制人行红、绿灯的电路图，你认为可行的是()
3.A. B.
C. D.

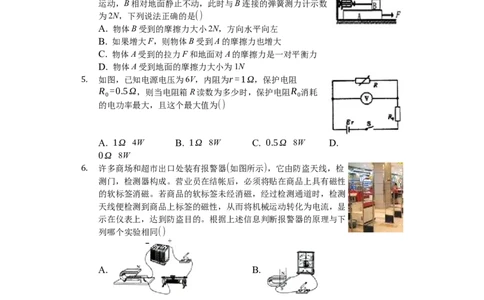

如图所示，用3N水平力F拉长木板A在水平地面上匀速向右
运动，B相对地面静止不动，此时与B连接的弹簧测力计示数
4.
为2N，下列说法正确的是()
A. 物体B受到的摩擦力大小2N，方向水平向左
B. 如果增大F，则物体B受到A的摩擦力也增大
C. 物体A受到的拉力F和地面对A的摩擦力是一对平衡力
D. 物体A受到地面的摩擦力大小为1N
如图，已知电源电压为6V，内阻为r=1Ω，保护电阻
R =0.5Ω，则当电阻箱R读数为多少时，保护电阻R 消耗
0 0
5.
的电功率最大，且这个最大值为()
A. 1Ω 4W B. 1Ω 8W C. 0.5Ω 8W D.
0Ω 8W
许多商场和超市出口处装有报警器(如图所示)，它由防盗天线，检
测门，检测器构成。营业员在结帐后，必须将贴在商品上具有磁性
6.
的软标签消磁。若商品的软标签未经消磁，经过检测通道时，检测
天线便检测到商品上标签的磁性，从而将机械运动转化为电流，显
示在仪表上，达到防盗目的。根据上述信息判断报警器的原理与下
列哪个实验相同()
A. B.
C. D.
如图所示，电源电压保持不变，R 为定值电阻，闭
1
合开关S，将滑动变阻器R 的滑片P从最右端向中点
2
7.
移动，下列说法正确的是()
A. 电压表V 与电压表V 示数始终相等
1 2
B. 电流表A示数变大，电压表V 示数变小
2
C. 电压表V 示数与电流表A示数之比变小
1
D. 电压表V 示数与电流表A示数之比不变
1二、填空题（本大题共10小题，共20.0分）
同一物体在圆球表面受到的重力是在地球表面所受重力的六分之一，在月球上人
能跳的比地球上更高，在月球上人的惯性和在地球上相比______。(填“变大”
8.
“变小”或“不变”)
乌鸦喝水的故事大家都听过，学了物理知识后，这只乌鸦找
到了一根吸管，很轻松的喝到了瓶底的水，聪明的乌鸦喝水
9.
利用物理知识是______。

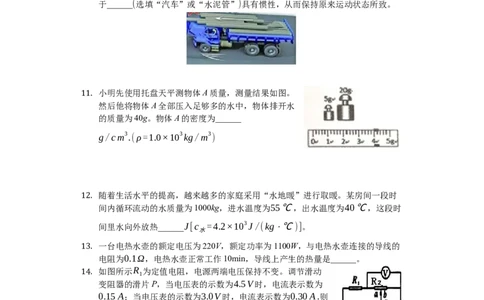

如图，在一起交通事故中，车头受到所载水泥管的冲击，严重挤压变形，这是由
于______(选填“汽车”或“水泥管”)具有惯性，从而保持原来运动状态所致。
10.
小明先使用托盘天平测物体A质量，测量结果如图。
然后他将物体A全部压入足够多的水中，物体排开水
11.
的质量为40g。物体A的密度为______
g/cm3.(ρ=1.0×103kg/m3
)
随着生活水平的提高，越来越多的家庭采用“水地暖”进行取暖。某房间一段时
间内循环流动的水质量为1000kg，进水温度为55℃，出水温度为40℃，这段时
12.
间里水向外放热______J[c =4.2×103J/(kg⋅℃)]。
水
一台电热水壶的额定电压为220V，额定功率为1100W，与电热水壶连接的导线的
电阻为0.1Ω，电热水壶正常工作10min，导线上产生的热量是______。
13.
如图所示R 为定值电阻，电源两端电压保持不变。调节滑动
1
变阻器的滑片P，当电压表的示数为4.5V时，电流表示数为
14.
0.15A；当电压表的示数为3.0V时，电流表示数为0.30A.则
R 的阻值为______Ω。
1
在木棒的一端缠绕一些铜丝制成两个完全相同的简易密度计，现将它们分别放入
盛有不同液体的两个烧杯中，如图所示，当它们竖直静止在液体中时，液面高度
15.
相同。从观察到的现象可以判断：两个烧杯底部所受液体的压强p ______p (选
甲 乙
填“大于”、“小于”或“等于”)。如图，用焦距为5cm的凸透镜进行了如下实验操作：将蜡烛放在A处时，位于P
处(图中未画出)的光屏上得到了清晰的缩小像；保持透镜位置不变，向右移动蜡
16.
烛至B处，再将光屏从P处移至另一位置得到清晰的放大像，则两次所成的像都
是______立的，P位于A的______侧。

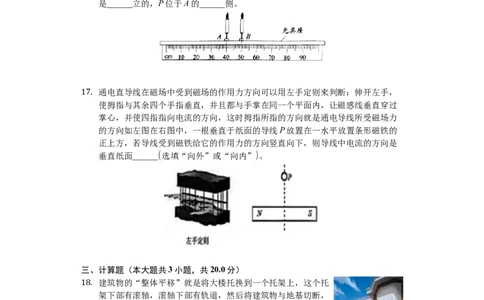

通电直导线在磁场中受到磁场的作用力方向可以用左手定则来判断：伸开左手，
使拇指与其余四个手指垂直，并且都与手掌在同一个平面内，让磁感线垂直穿过
17.
掌心，并使四指指向电流的方向，这时拇指所指的方向就是通电导线所受磁场力
的方向如左图在右图中，一根垂直于纸面的导线P放置在一水平放置条形磁铁的
正上方，若导线受到磁铁给它的作用力的方向竖直向下，则导线中电流的方向是
垂直纸面______(选填“向外”或“向内”)。
三、计算题（本大题共3小题，共20.0分）
建筑物的“整体平移”就是将大楼托换到一个托架上，这个托
架下部有滚轴，滚轴下部有轨道，然后将建筑物与地基切断，
18.
这样建筑物就形成了一个可移动体，然后用牵引设备将其移动
到固定的新基础上。
(1)某次平移过程中，机械用4×106N的拉力拉动别墅缓慢平
移了50m，机械对别墅做了多少功？
(2)这幢别墅质量达1×107kg，而地面能承受的最大压强不能
超过5×105Pa，为防止房屋下陷，支承面至少要多大面积？(支承面的质量忽略
不计，g=10N/kg)如图所示，在容器底部固定一轻质弹簧，弹簧上端连有一边长为
0.1m的正方体物块A，当容器中水的深度为20cm时，物块A体积的
19.
3
露出水面，此时弹簧恰好处于自然伸长状态
5
(ρ =1.0×103kg/m3 )。求：
水
(1)物块A受到的浮力；
(2)物块A的密度；
(3)往容器缓慢加水，至物块A刚好浸没水中，立即停止加水，此时弹簧对木块A
的作用力的大小和方向。
如图1所示的电路中，电源电压为12V，R 标有“40Ω1A”字样，电流表的接
1
的0-0.6A的量程，灯泡L标有“8V”，通过灯泡的电流随它两端的电压变化的
20.
规律如图2所示。
(1)灯泡的额定功率是多少？
(2)只闭合S ，电流表示数为0.2A时，R 的电阻值为多少欧？
1 2
(3)S，S ，S 都闭合时，滑动变阻器的最大功率是多少瓦？
1 2
四、实验探究题（本大题共3小题，共16.0分）
某组同学利用杠杆做了“探究杠杆的机械效率”实验。
如图装置，每个钩码的质量为m，O为支点。(支点处摩擦忽
21.
略不计)(1)他将2只钩码悬挂在B点，在A点竖直向上匀速拉动弹簧测力计，拉力为F，
测得A、B两点上升的高度分别为h 、h ，则此次杠杆的机械效率为η=______。(
1 2
用已知物理量的符号表示)
(2)他将2只钩码悬挂在C点，在A点竖直向上匀速拉动弹簧测力计，使C点上升
高度仍为h ，则弹簧测力计的示数将F ，此次弹簧测力计做的功将______第一次
2 1
做的功(以上两空选填“大于”、“等于”或“小于”)。
现有如下器材：小矿石块、天平(含砝码)、一个烧杯、足量的
水、细线。小明利用它们设计了一种测量矿石密度的方案，请
22.
完成实验步骤。
(1)调节天平平衡后，测量矿石块的质量m ，当在实验中出现
0
如图所示的现象时，接下去应进行的操作是______；
(2)在烧杯中倒满水，称出烧杯和水的总质量m ；
1
(3)将矿石块放入装满水的烧杯中，溢出水后，称出此时烧杯及杯内水和矿石块的
总质量m ；
2
(4)矿石密度的表达式为：ρ=______(用m 、m 、m 、ρ 来表示)。在步骤(2)中，
0 1 2 水
若烧杯的水未装满就测量其质量，会使测出矿石的密度______(选填“偏大”、
“偏小”或“不变”)
如图甲，在测定小灯泡电功率的实验中，选用的电源电压为4.5V，小灯泡的额定
电压为2.5V，阻值约为9Ω，滑动变阻器标有“20Ω1A”字样。
23.
(1)请用笔画线代替导线将图甲的实物电路连接完整；
(2)闭合开关，移动滑动变阻器的滑片P，发现小灯泡始终不亮，电压表、电流表
均无示数，原因可能是下列中的哪一种：______(填序号)
①滑动变阻器断路；
②电压表两接线柱间短路；
③灯泡断路；
④灯座两接线柱间短路。
(3)排除故障后，闭合开关，移动滑片P至某一位置时，电压表的示数如图乙，要
获得小灯泡额定功率的数据，滑片P应向______(选填“A”或“B”)端移动；
(4)一实验小组的数据如表：
实验序
1 2 3 4 5
号
U/V 0.3 1.5 2.0 2.5 2.9
I/A 0.060.200.240.280.30
老师在检查时，指出第______次实验的数据无法从实验中测得，理由是______。答案和解析
1.【答案】C
【解析】解：A、水面“折”笔是由于光的折射造成的，故不符合题意；
B、露珠相当于一个凸透镜，所以露珠下的叶脉看起来变粗，此时的露珠相当于一个放
大镜，所以是利用光的折射的原理，故不符合题意；
C、手影是利用光的直线传播形成的，故正确；
D、拱桥倒影是利用光的反射，故错误；
故选：C。
光在自然界中存在三种光现象：
(1)光在同种均匀物质中沿直线传播，在日常生活中，激光准直、小孔成像和影子的形
成等都表明光在同一种均匀介质中是沿直线传播的；
(2)当光照射到物体界面上时，有一部分光被反射回来，例如：平面镜成像、水中倒影
等；
(3)当光从一种介质斜射入另一种介质时，传播方向的会偏折，发生折射现象，如：看
水里的鱼比实际位置浅等。
本题列举了四个常见的光现象，综合了光学知识，需要学生在平时学习和生活中多对
相关的光现象进行思考。
2.【答案】A
【解析】解：
用水平动力拉动木棒的下端，木棒移至虚线位置的过程中，根据力臂的概念和图示可
知，杠杆重力的力臂逐渐变大，杠杆的重力不变(即阻力不变)，所以阻力和阻力臂的
乘积变大；根据杠杆的平衡条件可知，动力与动力臂的乘积也变大。
故选：A。
先确定阻力臂、动力臂的变化，然后根据杠杆平衡的条件(动力乘以动力臂等于阻力乘
以阻力臂)分析动力与动力臂的乘积的变化。
本题考查了杠杆平衡条件的应用，知道杠杆平衡的条件，会熟练应用杠杆平衡的条件
分析问题解决问题是关键。
3.【答案】B
【解析】【分析】
本题考查了电路图的设计，关键是知道红绿交通信号灯两灯泡不会同时亮，要注意从
选项中找出最符合题意的答案。
【解答】
A、两开关均闭合时红绿交通信号灯同时发光，只闭合一个开关均不发光，故A不正确；
B、只闭合开关S 时绿灯亮，只闭合开关S 时红灯亮，两灯独立工作，互不影响，故B
1 2
正确；
C、两开关都闭合时会造成电源短路且两灯泡不发光，任何一个开关断开时红绿交通信
号灯同时发光，故C不正确；
D、当只闭合开关S 时，两灯泡都发光；只闭合S 时绿灯亮。故D不正确。
2 1
故选B。
4.【答案】D
【解析】解：(1)弹簧测力计的示数为2N，则弹簧测力计对B的拉力为2N，方向水平
向左；
B在水平方向上受拉力和摩擦力处于平衡状态，由二力平衡条件可知，摩擦力与拉力应大小相等、方向相反，所以B受到的摩擦力大小2N，方向水平向右，故A错误；
(2)如果增大F，因物体B相对地面静止不动(仍然处于平衡状态)，B受到的拉力与摩
擦力仍然平衡，大小相等，弹簧测力计的拉力不变，则物体B受到A的摩擦力大小不
变，故B错误；
(3)以A为研究对象，A处于匀速直线运动状态，受向右的拉力F、地面对它向左的摩
擦力和物体B对它向左的摩擦力；
A受到向右的拉力为3N，所以A受到地面对它的摩擦力与物体B对它的摩擦力之和为
3N，则地面对物体A的摩擦力为3N-2N=1N，方向水平向左，故D正确；
物体A受到的拉力F和地面对A的摩擦力大小不相等，不是一对平衡力，故C错误。
故选：D。
物体B处于平衡状态，据此判断其所受摩擦力的大小。根据摩擦力的概念可判断其所
受摩擦力的方向。对A进行受力分析，再进一步确定地面对A的摩擦力大小。
本题考查摩擦力的大小计算与方向的判断，要学会对物体进行受力分析，知道各个力
之间的关系是正确解答的关键。
5.【答案】D
【解析】【分析】
本题考查了功率公式的应用，写出功率的表达式结合数学方法分析何时取得极大值，
这也是物理常用的求极值的方法，要掌握起来。
【解答】
U2R
保护电阻消耗的电功率为：P = 0 ，
0 (R+R +r) 2
0
因为R 和r是常量，而R是变化的，所以R=0Ω时，P 最大，
0 0
U2R (6V) 2×0.5Ω
最大值为：P = 0 = =8W，故ABC错误、D正确；
m (R +r) 2 (0.5Ω+1Ω) 2
0
故选：D。
6.【答案】B
【解析】【分析】
符合闭合电路中的一部分导体在磁场中做切割磁感线运动时，电路中就有感应电流，
该现象称为电磁感应现象，该过程中将机械能转化为电能。
【解答】
据原题中“从而将机械运动转化为电流，显示在仪表上”可知，该过程是将机械能转
化为电能的过程；
A、通电能运动，故是电动机原理，将电能转化为机械能，故错误；
B、该实验是电磁感应实验，将机械能转化为电能，故正确；
C、该实验是探究电磁铁磁性强弱影响因素的实验，故错误；
D、该实验是奥斯特实验，说明通电导线周围有磁场，故错误；
故选：B。
7.【答案】D
【解析】【分析】
本题考查了电路中的动态分析，涉及到欧姆定律的灵活应用，分清电路的串并联和电
压表所测的电路元件是解题的关键。
【解答】
闭合开关S后，R 与R 串联，电压表V 测R 两端的电压，电压表V 测电源两端的电
1 2 1 1 2压，电流表测电路中的电流，因电源电压保持不变，所以，滑片移动时，电压表V 的
2
示数不变，故B错误；
将滑动变阻器R 的滑片P从最右端向中点移动，接入电路中的电阻变小，电路中的总
2
电阻变小，
U
由I= 可知，电路中的电流变大，即电流表的示数变大，
R
由U=IR可知，R 两端的电压变大，即电压表V 的示数变大，故A错误；
1 1
U
由R= 可知，电压表V 示数与电流表A示数之比等于R 的阻值，
I 1 1
所以，电压表V 示数与电流表A示数之比不变，故C错误，D正确。
1
故选D。
8.【答案】不变
【解析】解：惯性由物体的质量决定，与地理位置无关，人在月球上的质量和在地球
上的质量相同，故在月球上人的惯性和在地球上惯性相同，即惯性不变。
故答案为：不变。
惯性由物体的质量决定，与地理位置无关。
本题考查一些基础知识，关键是掌握惯性只与质量有关。
9.【答案】大气压
【解析】解：乌鸦用吸管吸水时，吸管内气压减小，小于外界大气压，水在大气压的
作用下被压入吸管，从而进入乌鸦口中；
故答案为：大气压。
本题考查利用大气压知识解释生活中的现象，重点考查了学生用物理知识解决实际问
题的能力，难度不大。
10.【答案】水泥管
【解析】解：
水泥管原来与汽车一起运动，当汽车突然减速时，水泥管由于具有惯性，仍要保持原
来的运动状态，以原来的速度向前运动，所以车头受到所载水泥管的冲击，严重挤压
变形。
故答案为：水泥管。
此题考查学生对惯性的理解和掌握，要求学生会利用惯性解释一些生活现象。
11.【答案】0.725
【解析】解：由图知，标尺的分度值为0.2g，所以物体的质量为：
m=20g+5g+4g=29g。
根据阿基米德原理可知：将物体A全部压入水中时，物体受到的浮力：
F =G =m g=0.04kg×10N/kg=0.4N，
浮 排 排
由F =ρ gV 可知，物体的体积：
浮 水 排
F 0.4N
V =V = 浮 = =4×10-5m3 ；
排 ρ g 1×103kg/m3×10N/kg
水
m 0.029kg
物体的密度：ρ= = =0.725×103kg/m3=0.725g/cm3
。
V 4×10-5m3
故答案为：0.725。
此题考查密度的计算，难度不大，关键是知道物体浸没在液体中时排开液体的体积与
自身体积相等。12.【答案】6.3×107
【解析】解：水放出的热量：
Q =c m (t-t )=4.2×103J/(kg⋅℃)×1000kg×(55℃-40℃)=6.3×107J
放 水 水 0
故答案为：6.3×107。
已知水的质量、水的初末温和水的比热容，利用放热公式可以求出水放出的热量。
本题考查了放热公式Q =cm(t-t )的应用，属于基础题目。
放 0
13.【答案】1500J
【解析】【分析】
本题考查了电功率和焦耳定律公式的应用，难度不大，属于一道基础题。
【解答】
由P=UI可得，电热水壶正常工作时的电流：
P 1100W
I= = =5A，
U 220V
电热水壶正常工作10min，导线上产生的热量：
Q=I2Rt=(5A) 2×0.1Ω×10×60s=1500J。
故答案为：1500J。
14.【答案】10
【解析】解：
由图知，R 与R 串联，电流表测量电路中的电流，电压表测量变阻器R 两端的电压，
1 2 2
由于串联电路电流处处相等，总电压等于各部分电路两端电压之和，
所以，根据电源电压不变可得：I R +U =I'R +U '，
1 2 1 2
代入数据得：0.15A×R +4.5V =0.3A×R +3V，
1 1
解得：R =10Ω。
1
故答案为：10。
根据电源电压不变，利用U=I R +U 列出两个关系式，代入数据求解便可。
1 2
本题考查了欧姆定律的应用，关键要熟练掌握欧姆定律的公式及串联电路的电流、电
压特点，根据电源电压不变的特点列出关系式。
15.【答案】小于
【解析】【分析】
本题考查密度计的特点，要掌握物体的漂浮特点，难度不大。
【解答】
密度计放在甲乙两种液体中漂浮，所受的浮力相等，由图可知，V >V ，
排甲 排乙
F
由F =ρV g可知液体的密度：ρ= 浮 ，可得ρ <ρ ，
浮 排 V g 甲 乙
排
当它们竖直静止在液体中时，液面高度相同，即h =h ，
甲 乙
由p=ρgh可知，p
2f，保持透镜位置不变，向右移动蜡烛至B处，再将光屏从P处移至另一位置得到清晰的
放大像，此时物距2f >u>f，成倒立、放大的实像，
由此可知，两次所成的像都是倒立的实像；
上述过程中物距减小，则可知凸透镜在B处的右侧；凸透镜成实像时，物像异侧，所
以光屏应在凸透镜的右侧，则可知P位于A的右侧，
故答案为：倒；右。
此题是探究凸透镜成像规律的实验，凸透镜成像规律的应用，在掌握规律时，注意成
像特点、物距、像距的关系。
17.【答案】向内
【解析】解：
在磁体外部，磁感线由N极发出、回到S极，所以图中导线P处磁感线的方向是从左
向右的；
由题知，垂直于纸面的导线P放置在一水平放置条形磁铁的正上方，导线受到磁铁给
它的作用力的方向竖直向下；
根据左手定则，伸开左手，使拇指与四个手指垂直，并且都与手掌在同一个平面内，
让磁感线垂直穿过掌心，且大拇指指向磁场力的方向(即竖直向下)，则四指垂直于纸
面指向内，即此时电流的方向是垂直于纸面向内的。
故答案为：向内。
根据左手定则来判断即可，让磁感线从掌心进入，并使四指指向电流的方向，这时拇
指所指的方向就是导线受的安培力的方向。
掌握左手定则的内容，直接判断即可。
18.【答案】解：(1)机械对别墅W =Fs=4×106N×50m=2×108J；
(2)别墅对地面的压力F =G=mg=1×107kg×10N/kg=1×108N；
压
F 1×108N
支撑面的面积S= 压= =200m2 。
p 5×105Pa
答：(1)机械对别墅做功2×108J；
(2)支撑面的面积最小为200m2。
【解析】本题考查做功和面积的计算，关键是公式及其变形的灵活运用，要知道在水
平面上物体对地面的压力等于物体自身的重力。
19.【答案】解：
(1)物块A体积V =(0.1m) 3=1×10-3m3，
物块排开水的体积：
3 2 2
V =V -V =V - V = V = ×1×10-3m3=4×10-4m3 ，
排 露 5 5 5
物块A受到的浮力：
F =ρ gV =1×103kg/m3×10N/kg×4×10-4m3=4N；
浮 水 排
(2)因为此时弹簧恰好处于自然伸长状态，物块处于漂浮状态，物块受到的浮力：
F =G=mg=ρ Vg=4N，
浮 物
则物块A的密度：
G 4N
ρ = = =0.4×103kg/m3 ；
物 Vg 1×10-3m3×10N/kg
(3)物块A刚好完全浸没水中时，此时物块A受到的拉力加上重力等于水的浮力，即：F+G=F ，
浮
弹簧对物块A的作用力：
F=F -G=ρ gV -ρ gV =1×103kg/m3×10N/kg×1×10-3m3-4N=6N，
浮 水 物
方向与重力方向相同，竖直向下。
答：(1)物块A受到的浮力为4N；
(2)物块A的密度为0.4×103kg/m3；
(3)往容器缓慢加水，至物块A刚好浸没水中，立即停止加水，此时弹簧对物块A的作
用力的大小为6N，方向竖直向下。
【解析】(1)求出物块A体积，物块排开水的体积等于物块的体积减去露出的体积，利
用阿基米德原理求物块A受到的浮力；
(2)因为此时弹簧恰好处于自然伸长状态，物块处于漂浮状态，物块受到的浮力等于物
块重力，再利用F =G=mg=ρ Vg求物块A的密度；
浮 物
(3)物块A刚好完全浸没水中时，此时物块A受到的拉力加上重力等于水的浮力，据此
求弹簧对物块A的作用力，其方向与重力方向相同。
本题考查了阿基米德原理、密度公式、重力公式的应用以及物体受力分析等，此题比
较复杂，稍有疏忽，就可能出错，因此是一道易错题。
20.【答案】解：(1)已知灯泡L标有“8V”，则灯泡的额定电压为8V，
由图象得U =8V时，I =0.4A，灯泡的额定功率P=U I =8V ×0.4A=3.2W；
L L L L
(2)只闭合S ，灯泡与R 串联，电流表示数为0.2A，串联电路中电流处处相等，即
1 2
I=0.2A，
由图2可知，当电流为0.2A时，灯泡两端电压U '=2V，则R 两端电压
L 2
U =U-U '=12V -2V =10V，
2 L
U 10V
由欧姆定律可得，R 的电阻值：R = 2= =50Ω；
2 2 I 0.2A
(3)当S、S 、S 都闭合时，R 与滑动变阻器并联，电流表测干路电流，
1 2 2
U 12V
R 中的电流I = = =0.24A，
2 2 R 50Ω
2
电流表的最大值为0.6A，所以滑动变阻器中的最大电流：
I =I -I =0.6A-0.24A=0.36A，
1大 大 2
滑动变阻器的最大功率：P =U I =12V ×0.36A=4.32W。
大 1大
答：(1)灯泡的额定功率是3.2W；
(2)R 的电阻值为50Ω；
2
(3)滑动变阻器的最大功率是4.32W。
【解析】本题考查了串联电路和并联电路的特点以及欧姆定律、电功率公式的灵活运
用，关键是开关的闭合、断开时电路连接方式的判断和根据图象得出相关的信息。
2mgh
21.【答案】 2 小于
F h
1 1
【解析】【分析】
本题考查杠杆机械效率的测量，把握有用功、总功的计算方式，明确机械效率的表达
式，知道提高机械效率的方法。
(1)为了探究杠杆的机械效率，需要在A点沿竖直向上的方向匀速拉动弹簧测力计；这
时杠杆克服钩码的重力做功，有用功等于克服钩码重力做的功，总功等于弹簧测力计
的拉力做的功，机械效率等于有用功和总功的比值；(2)从图中可以看出，将2只钩码悬挂在C点时，分析有用功和额外功的变化，根据总
功等于有用功和额外功之和得出弹簧测力计做功的变化情况。
【解答】
(1)探究杠杆的机械效率时，将2只钩码悬挂在B点，在A点竖直向上匀速动弹簧测力
计，则有用功为W =Gh =2mgh ，总功W =Fh1，
有 2 2 总
W 2mgh
则机械效率的表达式η= 有= 2 。
W Fh
总 1
(2)将2只钩码悬挂在C点，使C点上升高度仍为h ，他做的有用功不变，但杠杆提升
2
的高度减小，额外功减小，又因为总功等于额外功与有用功之和，因此此次弹簧测力
计做的功将小于第一次做的功。
2mgh
故答案为：(1) 2 ；(2)小于。
F h
1 1
22.【答案】在右盘中适当添加砝码并通过移动游码的方法使天平平衡；
m
0 ρ ；偏大
m +m -m 水
1 0 2
【解析】解：(1)由图知，右盘上翘，说明右盘中砝码质量太小，可在右盘中适当添加
砝码并通过移动游码的方法使天平平衡；
m +m -m
(4)物体的体积：V =V = 1 0 2 ；
排 ρ
水
m m m
ρ= = 0 = 0 ρ
则 V m +m -m m +m -m 水；
1 0 2 1 0 2
ρ
水
若烧杯的水未装满就测量其质量，这样放入石块后溢出的水会偏少，所测石块的体积
m
会偏小，根据密度公式ρ= ，所测密度偏大。
V
故答案为：(1)在右盘中适当添加砝码并通过移动游码的方法使天平平衡；
m
(4) 0 ρ ；偏大。
m +m -m 水
1 0 2
(1)在测量过程中，天平不平衡时，需通过在右盘中加减砝码或移动游码的方法使天平
平衡；
m
(4)根据物体的体积等于排出水的体积，根据密度公式得出ρ= 求出物体的密度；根
V
据等效替代法，测出排出水的体积便可得物体的体积；并根据这个原理判断测量误差。
此题是测量矿石的密度。考查了有关天平的使用和读数及密度的计算，找出溢出水的
体积与石块的体积相等，是解决此题的关键。23.【答案】(1) ；
(2)①；
(3)B；
(4)1；即使滑动变阻器调至最大，电路中电流也大于0.06A。
【解析】【分析】
本题测定小灯泡电功率的实验，考查电路连接、故障分析、操作过程及串联电路的规
律和欧姆定律的运用。
【解答】
(1)小灯泡的额定电压为2.5V，阻值约为9Ω，灯的额定电流约为：
U 2.5V
I= L= ≈0.28A，故电流表选用小量程与灯串联，如下所示：
R 9Ω
(2)①若滑动变阻器断路，则整个电路断路，灯泡不亮，两表都没有示数，符合题意；
②电压表两接线柱间短路，电压表没有示数，灯不发光，但电路为通路，电流表有示
数，不符合题意；
③若灯泡断路，电压表串联在电路中与电源连通，电压表测电源电压，有示数，不符
合题意；
④灯座两接线柱间短路，同②；
故选①；
(3)灯在额定电压下正常发光，图中电压选用小量程，分度值为0.1V，示数为2.2V，
小于灯的额定电压2.5V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器
的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向B端移动，直
到电压表示数为额定电压；
(4)由滑动变阻器标有“20Ω1A”字样，可知变阻器的最大电阻为20Ω，此时电路中
的最小电流约为：
U 4.5V
I= = ≈0.16A>0.06A，即使滑动变阻器调至最大，电路中电
R +R 20Ω+9Ω
滑大 灯
流也大于0.06A，故第1次实验的数据无法从实验中测得。
故答案为：(1)见解析图；(2)①；(3)B；(4)1；即使滑动变阻器调至最大，电路中
电流也大于0.06A。
