2020年安徽省无为市第三次联考
物理试卷
注意事项：
1．物理试卷共四大题22小题，满分70分。物理与化学的考试时间共120分钟。
2．试卷包括“试题卷”（4页）和“答题卷”（2页）两部分，请务必在“答题卷”上答题，在“试题卷”上
答题是无效的。
3．考试结束后，请将“试题卷”和“答题卷”一并交回。
4．本试卷中的g一律取10N/kg。

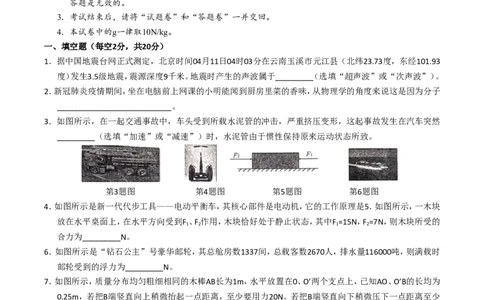

一、填空题（每空2分，共20分）
1．据中国地震台网正式测定，北京时间04月11日04时03分在云南玉溪市元江县（北纬23.73度，东经101.93
度）发生3.5级地震，震源深度9千米。地震时产生的声波属于_________（选填“超声波”或“次声波”）。
2．新冠肺炎疫情期间，坐在电脑前上网课的小明能闻到厨房里菜的香味，从物理学的角度来说这是因为分子
___________________________。
3．如图所示，在一起交通事故中，车头受到所载水泥管的冲击，严重挤压变形，这起事故发生在汽车突然
_________（选填“加速”或“减速”）时，水泥管由于惯性保持原来运动状态所致。
第3题图 第4题图 第5题图 第6题图
4．如图所示是新一代代步工具——电动平衡车，其核心部件是电动机，它的工作原理是5．如图所示，一木块
放在水平桌面上，在水平方向受到F 、F 作用，木块恰好处于静止状态，其中F =15N，F =7N，则木块所受的
1 2 1 2
合力为_________N。
6．如图所示是“钻石公主”号豪华邮轮，其总舱房数1337间，总载客数2670人，排水量116000吨，则满载时
邮轮受到的浮力为_________N。
7．如图所示，质量分布均匀粗细相同的木棒AB长为1m，水平放置在0、O’两个支点上，已知AO、O’B的长均为
0.25m，若把B端竖直向上稍微抬起一点距离，至少要用力20N。若把B端竖直向下稍微压下一点距离至少
需要_________Ｎ的力。
第7题图 第8题图 第9题图 第10题图
8．如图所示电路，电源电压和灯丝电阻不变，电压表和电流表均完好，闭合开关，灯泡L 、L 均发光，电压表、
1 2
电流表A 、A 均有示数，但工作了一段时间，电流表A 示数不变，电流表A 示数变小，则故障可能是
1 2 2 1_______________。
9．如图甲所示，用弹簧测力计测量水平桌面上的钩码所受的重力。弹簧测力计从图示位置开始向上缓慢提升，
其示数F与提钮上升的高度h之间的关系如图乙所示，从开始提升到h=16cm，弹簧测力计对钩码所做的功
是 J。
___________
10．如图所示电路，电源电压保持不变，定值电阻R的阻值为30Ω，闭合开关S，当滑动变阻器的滑片P移到a端
时，电流表的示数为0.75A，当滑动变阻器的滑片P移到b端时，电流表的示数为1.25A，则电源电压为
V。
___________
二、选择题（每小题2分，共14分；每小题给出的四个选项中，只有一个选项符合题意）

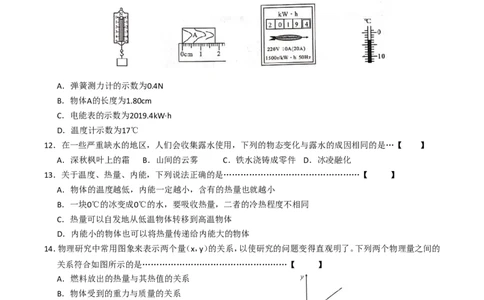

11．如图所示是基本量具的测量结果，其中记录错误的是………………………… 【 】
A．弹簧测力计的示数为0.4N
B．物体A的长度为1.80cm
C．电能表的示数为2019.4kW·h
D．温度计示数为17℃
12．在一些严重缺水的地区，人们会收集露水使用，下列的物态变化与露水的成因相同的是…【 】
A．深秋枫叶上的霜 B．山间的云雾 C．铁水浇铸成零件 D．冰凌融化
13．关于温度、热量、内能，下列说法正确的是…………………………………………【 】
A．物体的温度越低，内能一定越小，含有的热量也就越小
B．一块0℃的冰变成0℃的水，要吸收热量，二者的冷热程度不相同
C．热量可以自发地从低温物体转移到高温物体
D．内能小的物体也可以将热量传递给内能大的物体
14．物理研究中常用图象来表示两个量（x，y）的关系，以使研究的问题变得直观明了。下列两个物理量之间的
关系符合如图所示的是……………………………………………【 】
A．燃料放出的热量与其热值的关系
B．物体受到的重力与质量的关系
C．匀速直线运动物体的速度与时间的关系
D．定值电阻的阻值与其两端电压的关系
15．“足球进校园”一直是热议话题，足球运动中蕴含着许多物理知识，下列说法正确是……【 】
A．足球在空中飞行时受到了运动员的踢力作用
B．守门员使足球停下来，表明力可以改变物体的运动状态
C．足球在草地上越滚越慢是因为受到重力作用
D．球员用力把足球踢人球门，说明力的作用效果只与力的大小有关
16．如图所示是皮球从高处下落到水平地面不断弹起前进的过程中，每隔相等 时 间
曝光一次所得到的照片，皮球在1、2位置的高度一样。下面说法正确的是……………………【 】
A．皮球运动时先后经过1、3、2三个位置
B．皮球在3位置时速度为零
C．皮球在1位置的动能、机械能比2位置都小
D．若把皮球表面涂黑，则会在地面Ｍ、N两点留下两个大小相等的黑色圆斑
17．如图所示，首先闭合S，然后再闭合S ，则下列说法正确的是……………………【 】
1
A．A 示数变大，A 示数不变
1 2
B．电压表V和电流表A 示数的比值变小
1
C．电压表V和电流表A 示数均变大
1
D．R 的功率变大
2

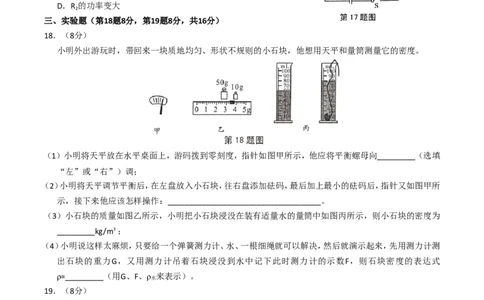

三、实验题（第18题8分，第19题8分，共16分）
18．（8分）
小明外出游玩时，带回来一块质地均匀、形状不规则的小石块，他想用天平和量筒测量它的密度。
（1）小明将天平放在水平桌面上，游码拨到零刻度，指针如图甲所示，他应将平衡螺母向_________（选填
“左”或“右”）调；
（2）小明将天平调节平衡后，在左盘放入小石块，往右盘添加砝码，最后加上最小的砝码后，指针又如图甲所
示，接下来他应该怎样操作：____________________________________。
（3）小石块的质量如图乙所示，小明把小石块浸没在装有适量水的量筒中如图丙所示，则小石块的密度为
_________kg/m³；
（4）小明说这样太麻烦，只要给一个弹簧测力计、水、一根细绳就可以解决，然后就演示起来，先用测力计测
出石块的重力G，又用测力计吊着石块浸没到水中记下此时测力计的示数F，则石块密度的表达式
ρ=_________（用G、F、ρ 来表示）。
水
19．（8分）
小明在做“测量小灯泡的电功率”实验时，选用的器材如下：两节干电池，一个电流表，一个电压表，一
个滑动变阻器，额定电压为2.5V的小灯泡，开关，导线若干。设计的电路如图甲所示：
（1）请你用笔画线代替导线，将图乙中的实物电路连接完整（要求滑片P向右移动，电流表示数变小）；（2）闭合开关S后，发现小灯泡不亮，但电流表和电压表均有示数，接下来首先应该操作的是
__________（填序号）；
A．检查电路是否断路 B．检查电路是否短路
C．移动滑动变阻器的滑片P，观察小灯泡是否发光
（3）通过小灯泡的电流随它两端电压的变化图象如图丙所示，分析图象可知，小灯泡的额定功率为
_______W；
（4）在进行误差分析时，物理老师说：虽然电压表内部电阻很大，但电路接通后仍有微小电流流过电压表，请
你根据电路图分析判断，通过实验测得小灯泡的额定功率比真实值_______（选填“大”或“小”）。
四、计算题（第20题6分，第21题7分，第22题7分，共20分；解答要有必要的公式和解答过程，只有最后答案的
不能得分）

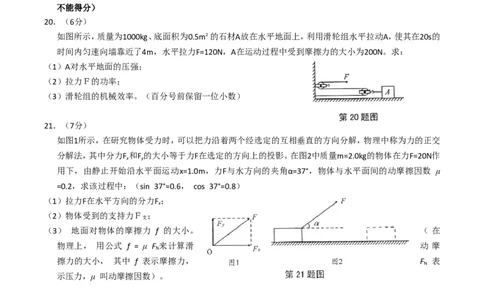

20．（6分）
如图所示，质量为1000kg、底面积为0.5m²的石材A放在水平地面上，利用滑轮组水平拉动A，使其在20s的
时间内匀速向墙靠近了4m，水平拉力F=120N，A在运动过程中受到摩擦力的大小为200N。求：
（1）A对水平地面的压强；
（2）拉力Ｆ的功率；
（3）滑轮组的机械效率。（百分号前保留一位小数）
21．（7分）
如图1所示，在研究物体受力时，可以把力沿着两个经选定的互相垂直的方向分解，物理中称为力的正交
分解法，其中分力F和F的大小等于力F在选定的方向上的投影。在图2中质量m=2.0kg的物体在力F=20N作
x y
用下，由静止开始沿水平面运动x=1.0m，力F与水方向的夹角α=37°，物体与水平面间的动摩擦因数 μ
=0.2，求该过程中：（sin 37°=0.6， cos 37°=0.8）
（1）拉力F在水平方向的分力F；
x
（2）物体受到的支持力Ｆ ；
支
（3） 地面对物体的摩擦力 f 的大小。 （ 在
物理上， 用公式 f = μ F 来计算滑 动 摩
N
擦力的大小， 其中 f 表示摩擦力， F 表
N
示压力，μ 叫动摩擦因数）。
22．（7分）
电动机是现代生活和生产中一种重要的动力装置，它工作时主要把电能转化为机械能，还有一部分电能
在线圈中转化为热能散失掉。
（1）电动机输出的机械功率和消耗的电功率之比叫做电动机的效率。若电动机的额定电压为U，额定电流为I，
线圈电阻为R，请推证：电动机正常工作时的效率η=1- ；
（2）若一台额定电压为3V的小直流电动机正常工作时，通过线圈的电流为0.3A，线圈的电阻为2Ω。求电动机
正常工作10s时获取的机械能。
