安徽滁州 2018 届中考物理第二次模拟测试 （有解析）
一、填空题（26分）
1． 如图甲所示，放在水平地面上的物体，受到方向不变的水平拉力F的作用，其F—t和V—
t图像分别如乙、丙所示，由图像可知，当t=1s时，物体受到的摩擦力是________ N，当t=3s
时，物体受到的摩擦力是________ N。

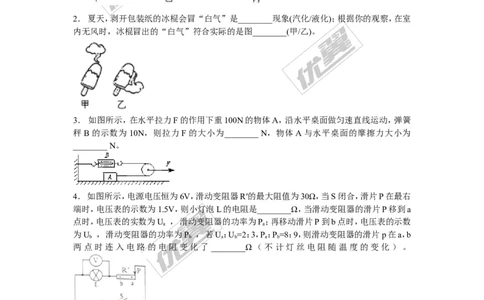

2． 夏天，剥开包装纸的冰棍会冒“白气”是________现象(汽化/液化)；根据你的观察，在室
内无风时，冰棍冒出的“白气”符合实际的是图________(甲/乙)。
3． 如图所示，在水平拉力F的作用下重100N的物体A，沿水平桌面做匀速直线运动，弹簧
秤B的示数为10N，则拉力F的大小为________ N，物体A与水平桌面的摩擦力大小为
________ N。
4． 如图所示，电源电压恒为6V，滑动变阻器R′的最大阻值为30Ω，当S闭合，滑片P在最右
端时，电压表的示数为1.5V，则小灯泡L的电阻是________Ω，当滑动变阻器的滑片P移到a
点时，电压表的实数为U ， 滑动变阻器的功率为P；再移动滑片P到b点时，电压表的示数
a a
为U ， 滑动变阻器的功率为P ， 若U：U=2：3，P：P=8：9，则滑动变阻器的滑片p在a，b
b b a b a b
两点时连入电路的电阻变化了________Ω（不计灯丝电阻随温度的变化）。
5． 超声测速仪向障碍物发生时间极短的脉冲超声波，根据接收到的反射信号时间关系可以
测量物体速度．如图所示，测速仪B向迎面匀速行驶的汽车A发生两次脉冲波的时间间隔为
4.5s．发射第一个脉冲后1.4s收到反射信号，发射第二个脉冲后0.4s收到反射信号，则汽车行
驶的速度________m/s．（超声波在空气中传播的速度为340m/s）
6． 某学生使用天平称物体质量时，不小心把物体和砝码的位置搞错了，天平平衡时，盘中砝
www.youyi100.com
第 1 页 共 16 页优秀领先 飞翔梦想 成人成才
码的总质量为32g，游码的标志为3.3g，则该物体的实际质量为________。
7． 有甲、乙两物体,质量之比m ∶m =5∶3,比热容之比c ∶c =2∶1,如果它们放出相同的热
甲 乙 甲 乙
量,则它们降低的温度之比Δt ∶Δt =________．
甲 乙
8． 如图所示的电路，当开关S闭合后，若电阻R 、R 并联且能正常工作，则甲表是________
1 2
表（填“电流”或“电压”），乙表测的是的________（填“电流”或“电压”）．

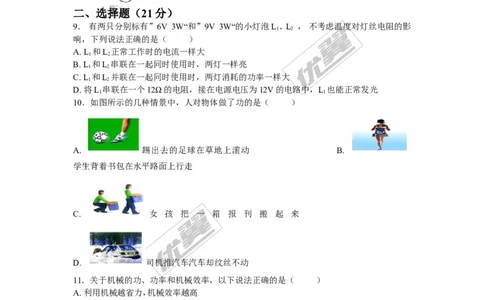

二、选择题（21分）
9． 有两只分别标有”6V 3W“和”9V 3W“的小灯泡L、L ， 不考虑温度对灯丝电阻的影
1 2
响，下列说法正确的是（ ）
A. L 和L 正常工作时的电流一样大
1 2
B. L 和L 串联在一起同时使用时，两灯一样亮
1 2
C. L 和L 并联在一起同时使用时，两灯消耗的功率一样大
1 2
D. 将L 串联在一个12Ω的电阻，接在电源电压为12V的电路中，L 也能正常发光
1 1
10．如图所示的几种情景中，人对物体做了功的是（ ）
A. 踢出去的足球在草地上滚动 B.
学生背着书包在水平路面上行走
C. 女 孩 把 一 箱 报 刊 搬 起 来
D. 司机推汽车汽车却纹丝不动
11．关于机械的功、功率和机械效率，以下说法正确的是（ ）
A. 利用机械越省力，机械效率越高
B. 机械做功越快，机械效率越高
C. 机械的功率越大，做功越多
D. 机械的功率越小，做功越慢
12．大伟同学用一个距离手3m高的定滑轮拉住重100N的物体，从滑轮正下方沿水平向移动
4m,如图所示,若不计绳重和摩擦，他至少做了多少（ ）
www.youyi100.com
第 2 页 共 16 页优秀领先 飞翔梦想 成人成才
A. 200J B. 300J C. 400J D. 500J
13．关于温度、热量、内能，以下说法正确的是（ ）
A. 0℃的冰没有内能
B. 水沸腾时继续吸热，温度保持不变
C. 物体的温度越低，所含的热量越多
D. 物体的内能与温度有关，只要温度不变，物体的内能就一定不变

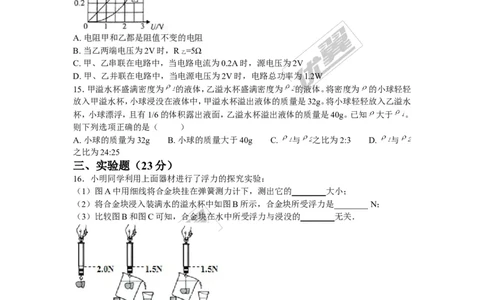

14．如图所示是电阻甲和乙的U-I图像，下列说法中正确的是（ ）
A. 电阻甲和乙都是阻值不变的电阻
B. 当乙两端电压为2V时，R =5Ω
乙
C. 甲、乙串联在电路中，当电路电流为0.2A时，源电压为2V
D. 甲、乙并联在电路中，当电源电压为2V时，电路总功率为1.2W
15．甲溢水杯盛满密度为 的液体，乙溢水杯盛满密度为 的液体。将密度为 的小球轻轻
放入甲溢水杯，小球浸没在液体中，甲溢水杯溢出液体的质量是32g。将小球轻轻放入乙溢水
杯，小球漂浮，且有1/6的体积露出液面，乙溢水杯溢出液体的质量是40g。已知 大于 。
则下列选项正确的是（ ）
A. 小球的质量为32g B. 小球的质量大于40g C. 与 之比为2:3 D. 与
之比为24:25
三、实验题（23分）
16．小明同学利用上面器材进行了浮力的探究实验：
（1）图A中用细线将合金块挂在弹簧测力计下，测出它的________大小；
（2）将合金块浸入装满水的溢水杯中如图B所示，合金块所受浮力是________ N；
（3）比较图B和图C可知，合金块在水中所受浮力与浸没的________无关．
17．在“探究导体的电流跟电阻的关系”实验中，老师提供的器材有：电源（电压恒为
4.5V），电流表、电压表和开关各一个，四个定值电阻（5Ω、10Ω、15Ω、20Ω），两个滑动变阻器
（规格分别是“20Ω，2A”、“50Ω，1A”），导线若干．
www.youyi100.com
第 3 页 共 16 页优秀领先 飞翔梦想 成人成才

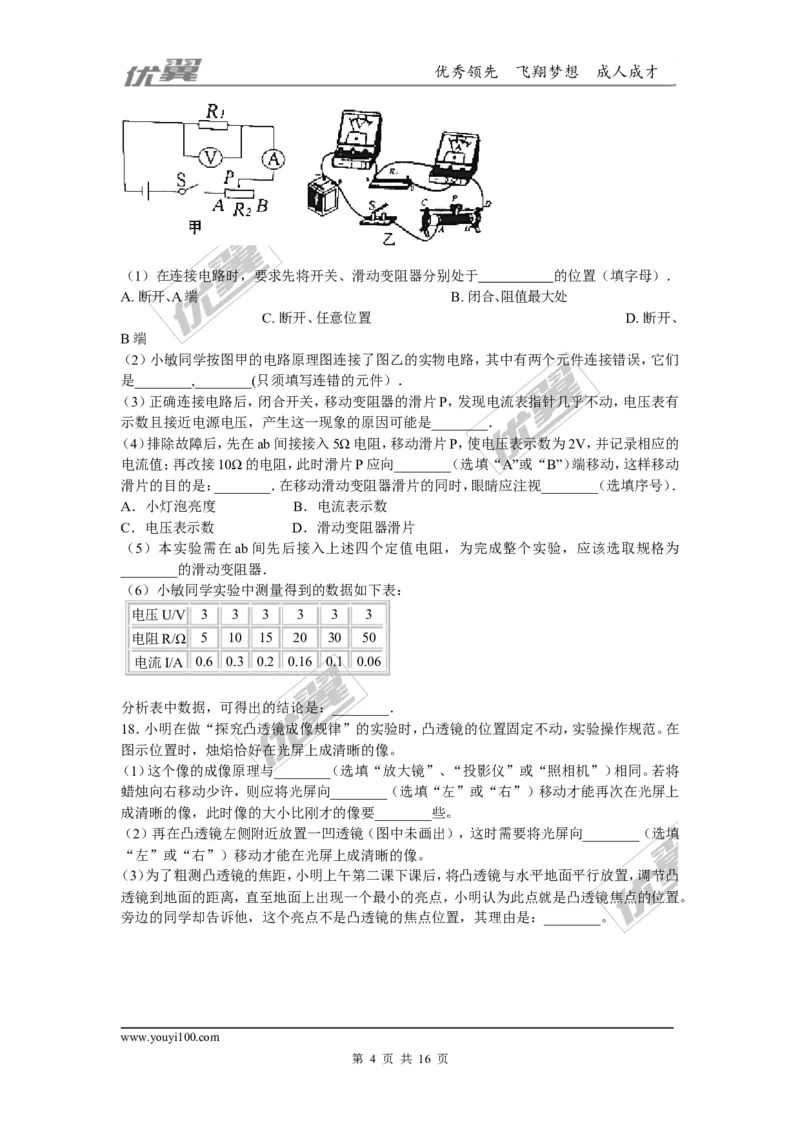

（1）在连接电路时，要求先将开关、滑动变阻器分别处于 的位置（填字母）．
A. 断开、A端 B. 闭合、阻值最大处
C. 断开、任意位置 D. 断开、
B端

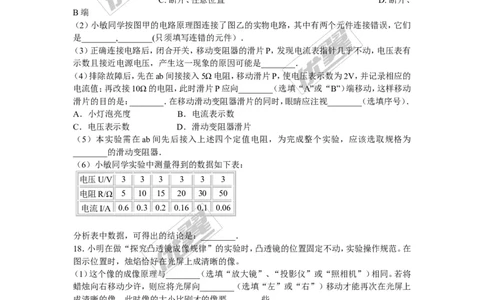

（2）小敏同学按图甲的电路原理图连接了图乙的实物电路，其中有两个元件连接错误，它们
是________,________(只须填写连错的元件）．
（3）正确连接电路后，闭合开关，移动变阻器的滑片P，发现电流表指针几乎不动，电压表有
示数且接近电源电压，产生这一现象的原因可能是________．
（4）排除故障后，先在ab间接接入5Ω电阻，移动滑片P，使电压表示数为2V，并记录相应的
电流值；再改接10Ω的电阻，此时滑片P应向________（选填“A”或“B”）端移动，这样移动
滑片的目的是：________．在移动滑动变阻器滑片的同时，眼睛应注视________（选填序号）．
A．小灯泡亮度 B．电流表示数
C．电压表示数 D．滑动变阻器滑片
（5）本实验需在ab间先后接入上述四个定值电阻，为完成整个实验，应该选取规格为
________的滑动变阻器．
（6）小敏同学实验中测量得到的数据如下表：
电压U/V 3 3 3 3 3 3
电阻R/Ω 5 10 15 20 30 50
电流I/A 0.6 0.3 0.2 0.16 0.1 0.06
分析表中数据，可得出的结论是：________．
18．小明在做“探究凸透镜成像规律”的实验时，凸透镜的位置固定不动，实验操作规范。在
图示位置时，烛焰恰好在光屏上成清晰的像。
（1）这个像的成像原理与________（选填“放大镜”、“投影仪”或“照相机”）相同。若将
蜡烛向右移动少许，则应将光屏向________（选填“左”或“右”）移动才能再次在光屏上
成清晰的像，此时像的大小比刚才的像要________些。
（2）再在凸透镜左侧附近放置一凹透镜（图中未画出），这时需要将光屏向________（选填
“左”或“右”）移动才能在光屏上成清晰的像。
（3）为了粗测凸透镜的焦距，小明上午第二课下课后，将凸透镜与水平地面平行放置，调节凸
透镜到地面的距离，直至地面上出现一个最小的亮点，小明认为此点就是凸透镜焦点的位置。
旁边的同学却告诉他，这个亮点不是凸透镜的焦点位置，其理由是：________。
www.youyi100.com
第 4 页 共 16 页优秀领先 飞翔梦想 成人成才

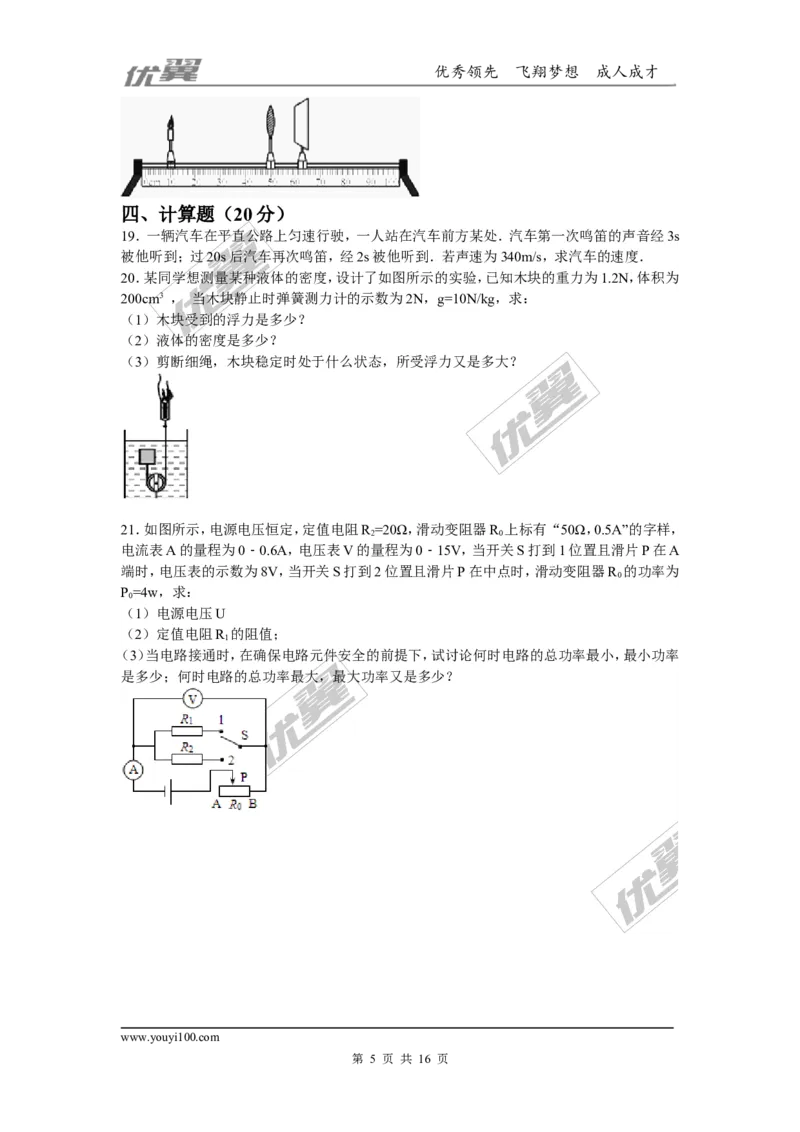

四、计算题（20分）
19．一辆汽车在平直公路上匀速行驶，一人站在汽车前方某处．汽车第一次鸣笛的声音经3s
被他听到；过20s后汽车再次鸣笛，经2s被他听到．若声速为340m/s，求汽车的速度．

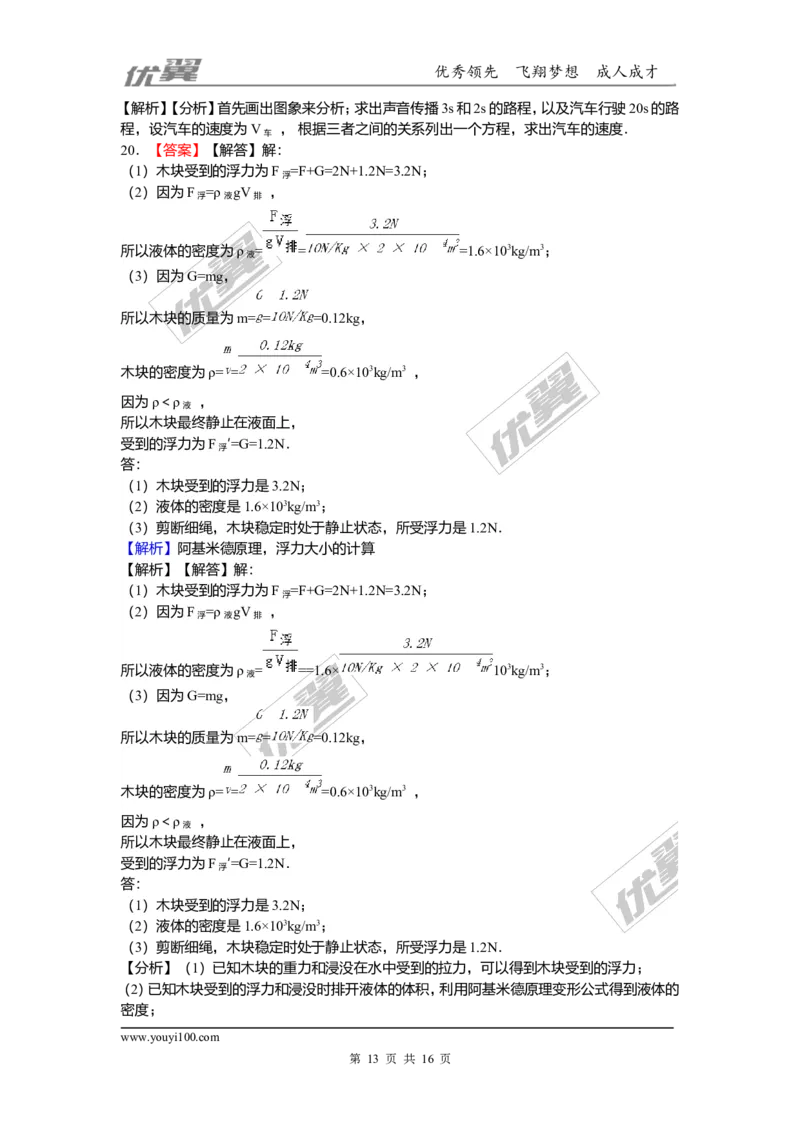

20．某同学想测量某种液体的密度，设计了如图所示的实验，已知木块的重力为1.2N，体积为
200cm3 ， 当木块静止时弹簧测力计的示数为2N，g=10N/kg，求：
（1）木块受到的浮力是多少？
（2）液体的密度是多少？
（3）剪断细绳，木块稳定时处于什么状态，所受浮力又是多大？

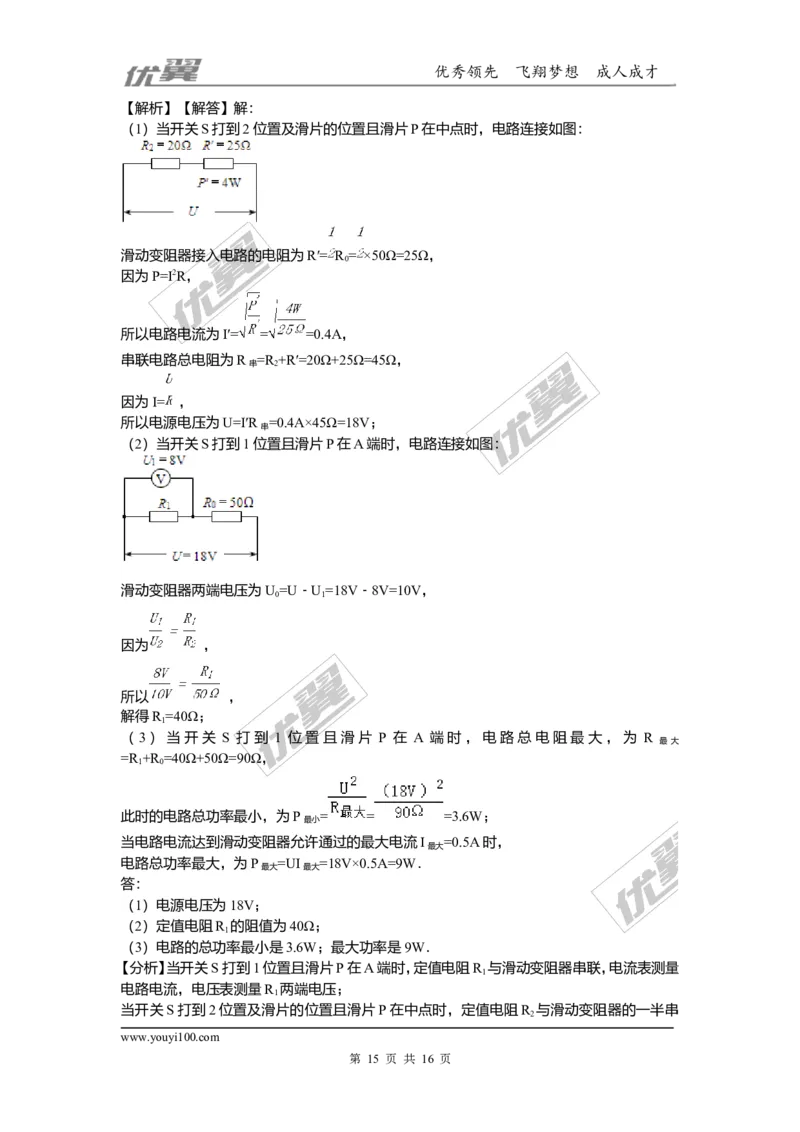

21．如图所示，电源电压恒定，定值电阻R =20Ω，滑动变阻器R 上标有“50Ω，0.5A”的字样，
2 0
电流表A的量程为0﹣0.6A，电压表V的量程为0﹣15V，当开关S打到1位置且滑片P在A
端时，电压表的示数为8V，当开关S打到2位置且滑片P在中点时，滑动变阻器R 的功率为
0
P=4w，求：
0
（1）电源电压U
（2）定值电阻R 的阻值；
1
（3）当电路接通时，在确保电路元件安全的前提下，试讨论何时电路的总功率最小，最小功率
是多少；何时电路的总功率最大，最大功率又是多少？
www.youyi100.com
第 5 页 共 16 页优秀领先 飞翔梦想 成人成才
安徽滁州 2018 届中考物理第二次模拟测试 （参考答案）
一、填空题

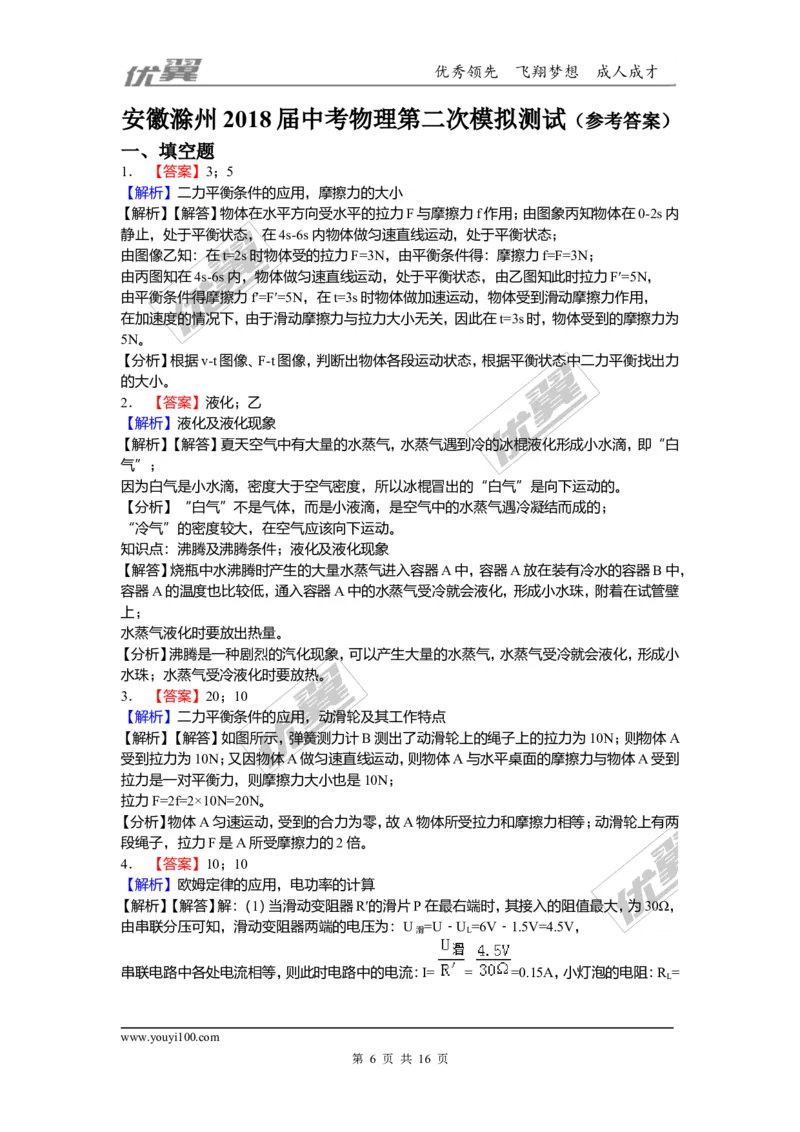

1． 【答案】3；5
【解析】二力平衡条件的应用，摩擦力的大小
【解析】【解答】物体在水平方向受水平的拉力F与摩擦力f作用；由图象丙知物体在0-2s内
静止，处于平衡状态，在4s-6s内物体做匀速直线运动，处于平衡状态；
由图像乙知：在t=2s时物体受的拉力F=3N，由平衡条件得：摩擦力f=F=3N；
由丙图知在4s-6s内，物体做匀速直线运动，处于平衡状态，由乙图知此时拉力F′=5N，
由平衡条件得摩擦力f′=F′=5N，在t=3s时物体做加速运动，物体受到滑动摩擦力作用，
在加速度的情况下，由于滑动摩擦力与拉力大小无关，因此在t=3s时，物体受到的摩擦力为
5N。
【分析】根据v-t图像、F-t图像，判断出物体各段运动状态，根据平衡状态中二力平衡找出力
的大小。
2． 【答案】液化；乙
【解析】液化及液化现象
【解析】【解答】夏天空气中有大量的水蒸气，水蒸气遇到冷的冰棍液化形成小水滴，即“白
气”；
因为白气是小水滴，密度大于空气密度，所以冰棍冒出的“白气”是向下运动的。
【分析】“白气”不是气体，而是小液滴，是空气中的水蒸气遇冷凝结而成的；
“冷气”的密度较大，在空气应该向下运动。
知识点：沸腾及沸腾条件；液化及液化现象
【解答】烧瓶中水沸腾时产生的大量水蒸气进入容器A中，容器A放在装有冷水的容器B中，
容器A的温度也比较低，通入容器A中的水蒸气受冷就会液化，形成小水珠，附着在试管壁
上；
水蒸气液化时要放出热量。
【分析】沸腾是一种剧烈的汽化现象，可以产生大量的水蒸气，水蒸气受冷就会液化，形成小
水珠；水蒸气受冷液化时要放热。
3． 【答案】20；10
【解析】二力平衡条件的应用，动滑轮及其工作特点
【解析】【解答】如图所示，弹簧测力计B测出了动滑轮上的绳子上的拉力为10N；则物体A
受到拉力为10N；又因物体A做匀速直线运动，则物体A与水平桌面的摩擦力与物体A受到
拉力是一对平衡力，则摩擦力大小也是10N；
拉力F=2f=2×10N=20N。
【分析】物体A匀速运动，受到的合力为零，故A物体所受拉力和摩擦力相等；动滑轮上有两
段绳子，拉力F是A所受摩擦力的2倍。
4． 【答案】10；10
【解析】欧姆定律的应用，电功率的计算
【解析】【解答】解：（1）当滑动变阻器R′的滑片P在最右端时，其接入的阻值最大，为30Ω，
由串联分压可知，滑动变阻器两端的电压为：U =U﹣U =6V﹣1.5V=4.5V，
滑 L
串联电路中各处电流相等，则此时电路中的电流：I= = =0.15A，小灯泡的电阻：R =
L
www.youyi100.com
第 6 页 共 16 页优秀领先 飞翔梦想 成人成才
= =10Ω；（2）因为U：U=2：3，所以 = = = ，
a b
因为P=I2R，且P：P=8：9
a b
所以 = =（ ）2× =（ ）2× = ，
解得：R=2R ，
a b
因为电源的电压不变，
所以 = = = ，
解得：R =10Ω，R=2R =2×10Ω=20Ω，
b a b
所以滑动变阻器的滑片P在a、b两点时连入电路的电阻变化了R﹣R =20Ω﹣10Ω=10Ω。
a b
故答案为：10；10。
【分析】（1）根据串联电路的电流规律和欧姆定律可计算小灯泡的电阻；（2）根据欧姆定律表
示出两种情况下电压表的示数结合电压关系即可求出两种情况下的电流之比，根据P=I2R结
合滑动变阻器消耗的电功率关系即可求出滑动变阻器接入电路电阻的关系，利用电阻的串联
和欧姆定律表示出电源的电压，根据电源的电压不变和接入电路中的电阻关系即可求出滑动
变阻器接入电路中的电阻值，进一步求出滑片P在a、b两点时连入电路电阻的变化量。本题
考查了电路的动态分析和串联电路特点以及欧姆定律的应用、电功率公式的灵活运用，这是
我们在平时的解题当中应该加强的；同时，本题多为对比值的求解，要求我们对电路的分析、
公式的运用都要相当熟练，而且一定要保证各个物理量的对应性，是一道很有挑战性的题目。
5． 【答案】42.5
【解析】速度公式及其应用
【解析】【解答】∵ ，
∴测速仪第一次发出的信号从汽车处返回到测速仪时，汽车距测速仪：
；
第二次发出的信号从汽车处返回到测速仪时，汽车距测速仪：
∴ ；
因此汽车在两次与信号相遇的过程中，行驶了：s′=s﹣s=238m﹣68m=170m；
1 2
这170m共用了： ，
www.youyi100.com
第 7 页 共 16 页优秀领先 飞翔梦想 成人成才
所以汽车的车速为： 。
【分析】关键是找到对应的路程和时间。
6． 【答案】28.7
【解析】质量的测量与天平
【解析】【解答】把物体和砝码的位置搞错了，物体放在右盘，砝码放在了左盘，所以物体的质
量等于砝码的质量减游码对应的刻度值，所以物体的质量为：32g-3.3g=28.7g。
【分析】用天平测量物体质量时，一定要注意物体和砝码放置的天平盘，不要颠倒。
7． 【答案】
【解析】热量的计算
【解析】【解答】由于甲乙放出相同的热量，即1∶1由公式Q =cmΔt变形得：
吸
【分析】该题考查的是热量的变形公式相关计算，由热量的计算公式Q =cmΔt变形计算得到
吸
结果。
8． 【答案】电压；电流
【解析】电流表的使用，电压表的使用
【解析】【解答】解：要使电阻R 、R 并联，由图可知电流必须从开关S分别流入支路R 、支路
1 2 1
R 和仪表乙，然后流回负极，所以甲为电压表；乙为电流表． 如果甲为电流表，乙为电压表，
2
这时R 会被短路，因此这种情况错误．
2
故答案为：电压；电流．
【分析】电压表并联在电路中，在电路中可以看作开路；电流表必须串联在电路中，在电路中
相当于导线；因此根据仪表的连接方式以及在电路中的作用解答本题．
二、选择题
9． 【答案】D
【解析】欧姆定律的应用，电功率与电压、电流的关系，实际功率
【解析】【解答】解： A．由P=UI可得，两灯泡正常发光时的电流分别为：
I= = =0.5A，I= = = A，
1 2
所以两灯泡正常发光时的电流不一样，故A错误；
B．由P=UI= 可得，两灯泡的电阻分别为：
R = = =12Ω，R = = =27Ω，
1 2
两灯泡串联时通过的电流相等，但灯泡的电阻不同，由P=I2R可知，两灯泡的实际功率不相等，
亮度不同，故B错误；
www.youyi100.com
第 8 页 共 16 页优秀领先 飞翔梦想 成人成才
C．L 和L 并联在一起同时使用时，它们两端的电压相等，但灯泡的电阻不同，由P= 可知，
1 2
两灯泡消耗的电功率不相等，故C错误；
D．将L 串联在一个12Ω的电阻时，电路中的总电阻R =R +R=12Ω+12Ω=24Ω，
1 总 1
电路中的电流I= = =0.5A，因电路中的电流和灯泡L 正常发光时的电流相等，所以
1
L 能正常发光，故D正确．
1
故选D．
【分析】（1）灯泡正常发光时的电压和额定电压相等，根据P=UI求出两灯泡的正常发光时的
电流，然后比较两者的关系；（2）根据P=UI= 求出两灯泡的电阻，根据串联电路的电流特
点和P=I2R比较两灯泡的实际功率关系，实际功率大的灯泡较亮；（3）L 和L 并联在一起同
1 2
时使用时，它们两端的电压相等，根据P= 比较两灯泡消耗的电功率关系；（4）将L 串联在
1
一个12Ω的电阻时，根据电阻的串联和欧姆定律求出电路中的电流，然后与灯泡L 正常发光
1
时的电流相比较判断其是否能正常发光．
10．【答案】C
【解析】力是否做功的判断
【解析】【解答】A、踢出去的足球，在草地上滚动的过程中，不再受人的作用力，人不做功，A
不符合题意；
B、学生背着书包，用力的方向向上，但在水平路面上匀速前进，在力的方向上没移动距离，学
生不做功，B不符合题意；
C、女孩把箱子搬起来，在力的方向上移动了距离，女孩对箱子做了功，C符合题意；
D、司机推汽车不动，虽然施加了力，但没移动距离，司机不做功，D不符合题意。
故答案为：C【分析】做功的两个必要因素：①作用在物体上的力，②物体在力的方向上。
11．【答案】D
【解析】功的大小比较，机械效率，功率的概念
【解析】【解答】A、机械效率是指有用功占总功的百分比，与是否省力没有必然的联系，A错
误；
B、机械做功越快，表示功率越大，但机械效率不一定就高，B错误；
C、功率越大，说明做功越快，由于时间不定，所以做功不一定越多，C错误；
D、功率是表示做功快慢的物理量，做功越慢，说明功率越小，D正确。
故答案为：D【分析】功是指做功的多少，功率是指做功的快慢，机械效率指有用功占总功的
比例，三者之间没有必然的联系。
12．【答案】A
【解析】功的计算
【解析】【解答】滑轮为定滑轮，不省力，若不计绳重和摩擦，则拉力F=G=100N；
利用勾股定理计算绳子现在的长度L= m=5m，则绳子被拉力拉长了2m，
则他至少做功为：W=FS=100N×2m=200J。
故答案为：A【分析】首先确定滑轮为定滑轮，不省力，拉力等于重力，然后通过勾股定理算出
www.youyi100.com
第 9 页 共 16 页优秀领先 飞翔梦想 成人成才
拉力移动的距离，利用功的公式计算就可。
13．【答案】B
【解析】沸腾及沸腾条件，内能的概念，温度、热量与内能的关系
【解析】【解答】解：A、因物体的分子永不停息地做无规则的运动，所以任何物体都有内能，故
A错误；B、水沸腾时吸热，但温度不变，故B正确；
C、热量是一个过程量，要用“吸收”或“放出”来表达，而不能用“具有”或“含有”来修
饰，故C错误；
D、内能的多少与物体的质量、温度、状态有关，单比较物体的温度不能判断内能的大小，故D
错误；
故选B．
【分析】（1）一切物体都有内能．（2）液体沸腾时吸热温度不变．（3）热量是物体通过热传递方
式改变的内能，是一个过程量．（4）内能的大小跟质量、温度、状态有关．
14．【答案】D
【解析】串联电路的电流规律，并联电路的电流规律，串联电路的电压规律，并联电路的电压
规律，欧姆定律的应用，电功率
【解析】
D
A、因为甲图象为正比例函数，因此图象中对应电压和电流值的比值不变，故甲为定值电阻；而乙图象中的电压和电流值的比值时刻在发生变化
故电阻乙不是定值电阻；
B、从图象中可以看出，当乙电阻两端电压为2V时，对应的电流为0.2A，因此此时乙的阻值：R=U/I=2/0.2=10Ω
C、当通过甲、乙中的电流为0.2A时，从图形中可以看出，此时甲、乙两端的电压值分别为1V、2V，由于甲、乙为串联
D、当甲、乙两端的电压为2V时，从图象中可以看出，此时通过甲、乙的电流分别为0.4A、0.2A，由于甲、乙并联
（0.4A+0.2A)=1.2W．
故选D．
15．【答案】C
【解析】密度的计算，重力的计算，阿基米德原理，浮力大小的计算，物体的浮沉条件及其应用
【解析】【分析】∵ρ大于ρ ，
1
∴小球在甲溢水杯液体中将下沉，
，
∴小球的质量： ， 故A错；
小球A的体积：
；
小球漂浮在乙溢水杯液体中，
，
，
∴ ， 故B错；
www.youyi100.com
第 10 页 共 16 页优秀领先 飞翔梦想 成人成才
若将小球浸没在乙溢水杯液体中，
，
∴
即： ，
∴ρ：ρ=2：3．故C对，D错．
1 2
故选C．
【点评】本题综合考查了密度的计算、重力的计算、浮力的计算（阿基米德原理、漂浮条件），
涉及到物体的浮沉条件．利用阿基米德原理求出两个小球排开液体的体积是本题的关键．
三、实验题
16．【答案】重力；0.5；深度
【解析】探究浮力大小的实验
【解析】【解答】（1）用细线将合金块挂在弹簧测力计下，此时可得物体的重力G；
（2）由图A知，G=2N；
由图B知，F=1.5N，则F =G﹣F=2N﹣1.5N=0.5N；
浮
（3）B、C两图物体都浸没在水中，深度不同，但浮力相同，可知合金块在水中所受浮力与浸没
的深度无关．
故答案为：（1）重力；（2）0.5；（3）深度．
【分析】（1）物体在空气中受到的拉力等于物体的重力；
（2）根据F =G﹣F计算出物体的浮力；
浮
（3）分析B、C两图相同的量和不同的量，得出浮力与浸没深度的关系．
17．【答案】（1）D
（2）电流表；电压表
（3）电阻R断路
（4）B；使电阻两端的电压不变；C
（5）“50Ω，1A”
（6）电压不变，导体中的电流与电阻成反比
【解析】探究电流与电压、电阻的关系实验
【解析】【解答】（1）连接电路时，开关断开；由图知，变阻器的下面接了左边的A接线柱，所以
闭合开关前，应将滑片移至B端，使其阻值最大，D正确；
（2）由图知，电流表与电阻并联，电压表串联在电路中了，所以电压表和电流表的连接错误；
（3）电流表指针几乎不动，说明电路断路，电压表接近电源电压，说明与电压表并联的电阻R
断路；
（4）将5Ω的电阻改接10Ω的后，电压表的示数变大，此时应增大变阻器的阻值，将滑片向B
端滑动，使电压表的示数保持不变，所以眼睛应盯着电压表；（5）当定值电阻的阻值为20Ω时，
电 路 中 的 电 流 ； 所 以 滑 动 变 阻 器 的 阻 值 为 ：
www.youyi100.com
第 11 页 共 16 页优秀领先 飞翔梦想 成人成才
所以应选择规格为“50Ω，1A”的滑动变阻器；
（6）由表格中数据知，电压不变，电流与电阻的乘积为定值，可得电压不变，导体中的电流与
电阻成反比．
故答案为：（1）D；（2）电流表、电压表；（3）电阻R断路；（4）B；使电阻两端的电压不变；C；
（5）“50Ω，1A”；（6）电压不变，导体中的电流与电阻成反比
【分析】（1）为保护电路，开关断开，滑片移至最大阻值处；（2）电压表与电阻并联，电流表需
串联在电路中；（3）电流表指针几乎不动，电压表有示数且接近电源电压，则与电压表并联的
电路断路；（4）改变电阻后，应使电阻两端的电压不变，根据串分压的知识判断滑片的移动方
向；（5）计算出定值电阻最大时所需滑动变阻器的阻值，便可选择变阻器的规格；（6）根据表
格中数据，得出电流与电阻的反比例关系．
18．【答案】（1）照相机；右；大
（2）右
（3）凸透镜没有正对太阳光放置(太阳光没有平行于主光轴入射到凸透镜上)
【解析】凸透镜成像规律及其探究实验
【解析】【解答】(1)物体到凸透镜的距离是物距，像到凸透镜的距离是像距；
如图，物距大于像距，成倒立、缩小的实像，照相机就是利用此原理制成的；
当凸透镜的位置不变时，只向右移动蜡烛，要使光屏上再次出现一个明亮清晰的像，可以向
右移动光屏，才能再一次成像，并且此时的像比刚才的像大；(2)凹透镜对光线有发散作用，靠
近凸透镜时，使光线发散，像会聚在光屏的后方，像距增大，在光屏上要得到清晰的像，光屏
要远离凸透镜；(3)太阳光可以近似看为平行光源，将凸透镜正对着太阳光，太阳光经凸透镜
后将会聚在焦点．所以把光屏置于另一侧，改变光屏与凸透镜间的距离，直到光屏上出现一
个最小、最亮的光斑，这个光斑便为焦点．测出光斑到凸透镜的距离，便是焦距。
【分析】掌握凸透镜成像的两种判断方法：根据物距和焦距的关系，根据物距和像距的关系；
掌握凸透镜成像规律。
四、计算题
19．【答案】解：首先作图如下：
人站在A处，在B处第一次鸣笛，在C处第二次鸣笛
S =V ×3s；
BA 声
S =V ×20s；
BC 车
S =V ×2s；
AC 声
S =S +S ；
AB BC AC
则：V ×3s=V ×20s+V ×2s
声 车 声
V =
车
=17m/s．
答：汽车的速度为17m/s．
【解析】速度的计算
www.youyi100.com
第 12 页 共 16 页优秀领先 飞翔梦想 成人成才
【解析】【分析】首先画出图象来分析；求出声音传播3s和2s的路程，以及汽车行驶20s的路
程，设汽车的速度为V ， 根据三者之间的关系列出一个方程，求出汽车的速度．
车
20．【答案】【解答】解：
（1）木块受到的浮力为F =F+G=2N+1.2N=3.2N；
浮
（2）因为F =ρ gV ，
浮 液 排
所以液体的密度为ρ = = =1.6×103kg/m3；
液
（3）因为G=mg，
所以木块的质量为m= = =0.12kg，
木块的密度为ρ= = =0.6×103kg/m3 ，
因为ρ＜ρ ，
液
所以木块最终静止在液面上，
受到的浮力为F ′=G=1.2N．
浮
答：
（1）木块受到的浮力是3.2N；
（2）液体的密度是1.6×103kg/m3；
（3）剪断细绳，木块稳定时处于静止状态，所受浮力是1.2N．
【解析】阿基米德原理，浮力大小的计算
【解析】【解答】解：
（1）木块受到的浮力为F =F+G=2N+1.2N=3.2N；
浮
（2）因为F =ρ gV ，
浮 液 排
所以液体的密度为ρ = ==1.6× 103kg/m3；
液
（3）因为G=mg，
所以木块的质量为m= = =0.12kg，
木块的密度为ρ= = =0.6×103kg/m3 ，
因为ρ＜ρ ，
液
所以木块最终静止在液面上，
受到的浮力为F ′=G=1.2N．
浮
答：
（1）木块受到的浮力是3.2N；
（2）液体的密度是1.6×103kg/m3；
（3）剪断细绳，木块稳定时处于静止状态，所受浮力是1.2N．
【分析】（1）已知木块的重力和浸没在水中受到的拉力，可以得到木块受到的浮力；
（2）已知木块受到的浮力和浸没时排开液体的体积，利用阿基米德原理变形公式得到液体的
密度；
www.youyi100.com
第 13 页 共 16 页优秀领先 飞翔梦想 成人成才
（3）已知木块重力，可以得到质量，已知木块质量和体积，可以得到密度；将木块密度与液体
密度比较，确定木块浮沉，最后得到木块静止时受到的浮力．
21．【答案】【解答】解：
（1）当开关S打到2位置及滑片的位置且滑片P在中点时，电路连接如图：
滑动变阻器接入电路的电阻为R′= R = ×50Ω=25Ω，
0
因为P=I2R，
所以电路电流为I′= = =0.4A，
串联电路总电阻为R =R +R′=20Ω+25Ω=45Ω，
串 2
因为I= ，
所以电源电压为U=I′R =0.4A×45Ω=18V；
串
（2）当开关S打到1位置且滑片P在A端时，电路连接如图：
滑动变阻器两端电压为U=U﹣U=18V﹣8V=10V，
0 1
因为 ，
所以 ，
解得R =40Ω；
1
（3）当开关 S 打到 1 位置且滑片 P 在 A 端时，电路总电阻最大，为 R
最大
=R +R =40Ω+50Ω=90Ω，
1 0
此时的电路总功率最小，为P = = =3.6W；
最小
当电路电流达到滑动变阻器允许通过的最大电流I =0.5A时，
最大
电路总功率最大，为P =UI =18V×0.5A=9W．
最大 最大
答：
（1）电源电压为18V；
（2）定值电阻R 的阻值为40Ω；
1
（3）电路的总功率最小是3.6W；最大功率是9W．
【解析】欧姆定律的应用，电功率的计算
www.youyi100.com
第 14 页 共 16 页优秀领先 飞翔梦想 成人成才
【解析】【解答】解：
（1）当开关S打到2位置及滑片的位置且滑片P在中点时，电路连接如图：
滑动变阻器接入电路的电阻为R′= R = ×50Ω=25Ω，
0
因为P=I2R，
所以电路电流为I′= = =0.4A，
串联电路总电阻为R =R +R′=20Ω+25Ω=45Ω，
串 2
因为I= ，
所以电源电压为U=I′R =0.4A×45Ω=18V；
串
（2）当开关S打到1位置且滑片P在A端时，电路连接如图：
滑动变阻器两端电压为U=U﹣U=18V﹣8V=10V，
0 1
因为 ，
所以 ，
解得R =40Ω；
1
（3）当开关 S 打到 1 位置且滑片 P 在 A 端时，电路总电阻最大，为 R
最大
=R +R =40Ω+50Ω=90Ω，
1 0
此时的电路总功率最小，为P = = =3.6W；
最小
当电路电流达到滑动变阻器允许通过的最大电流I =0.5A时，
最大
电路总功率最大，为P =UI =18V×0.5A=9W．
最大 最大
答：
（1）电源电压为18V；
（2）定值电阻R 的阻值为40Ω；
1
（3）电路的总功率最小是3.6W；最大功率是9W．
【分析】当开关S打到1位置且滑片P在A端时，定值电阻R 与滑动变阻器串联，电流表测量
1
电路电流，电压表测量R 两端电压；
1
当开关S打到2位置及滑片的位置且滑片P在中点时，定值电阻R 与滑动变阻器的一半串
2
www.youyi100.com
第 15 页 共 16 页优秀领先 飞翔梦想 成人成才
联，电流表测量电路电流，电压表测量R 两端电压．
2
（1）根据开关S打到2位置及滑片的位置，可以得到滑动变阻器接入电路的电阻，已知滑动
变阻器消耗的功率和电阻，可以得到电路电流；已知定值电阻R 和滑动变阻器的阻值，可以
2
得到串联电路总电阻，最后得到电源电压；

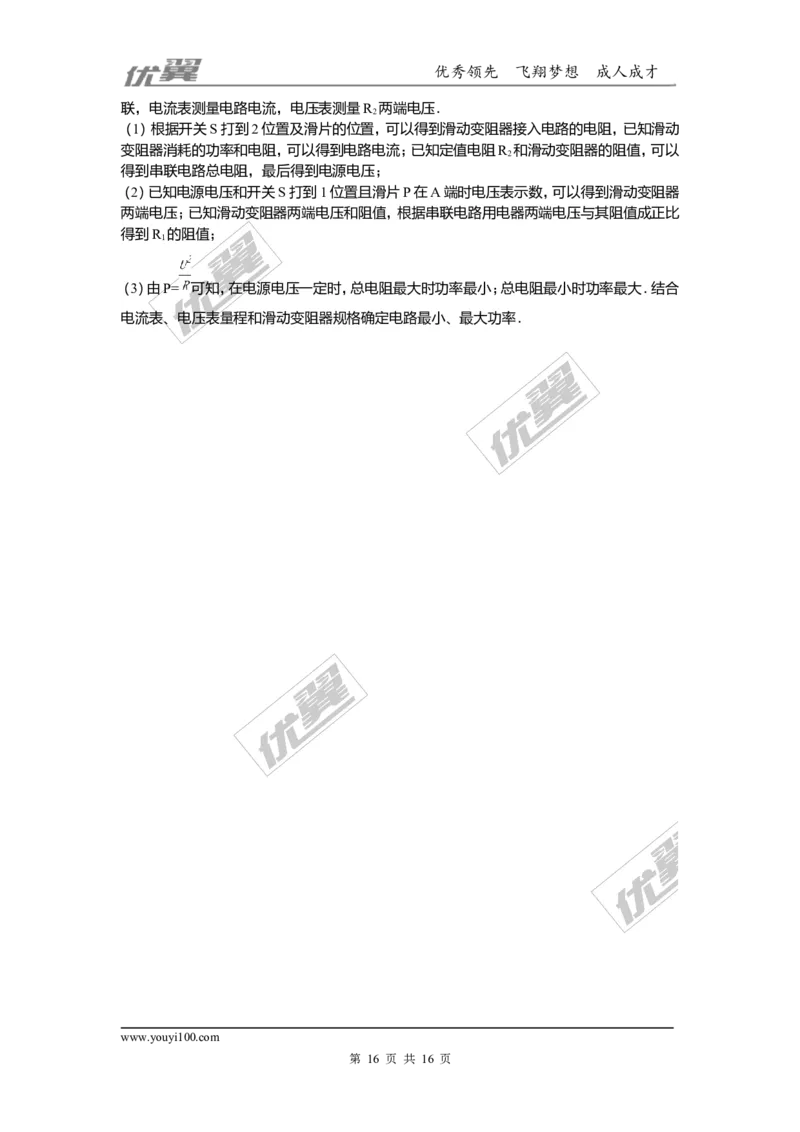

（2）已知电源电压和开关S打到1位置且滑片P在A端时电压表示数，可以得到滑动变阻器
两端电压；已知滑动变阻器两端电压和阻值，根据串联电路用电器两端电压与其阻值成正比
得到R 的阻值；
1
（3）由P= 可知，在电源电压一定时，总电阻最大时功率最小；总电阻最小时功率最大．结合
电流表、电压表量程和滑动变阻器规格确定电路最小、最大功率．
www.youyi100.com
第 16 页 共 16 页
