2020 年安徽省芜湖市无为市十校联考中考物理二模试卷
题号 一 二 三 四 总分
得分
一、单选题（本大题共7小题，共14.0分）
下列关于生活中热现象的说法中错误的是()
A. 在高山上烧水时，由于气压低，水的沸点低于100℃
1.
B. 雾凇的形成是凝华现象
C. 北方的冬天，常在保存蔬菜的菜窖里放几桶水，是因为水凝固放热
D. 夏天，在装有空调的汽车玻璃窗的内侧常附有小水珠

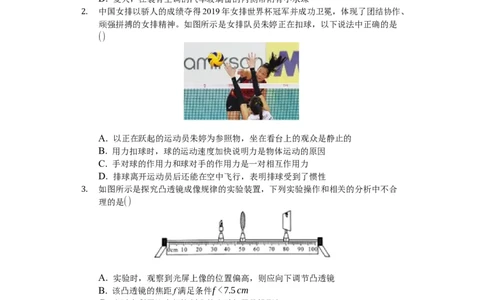

中国女排以骄人的成绩夺得2019年女排世界杯冠军并成功卫冕，体现了团结协作、
顽强拼搏的女排精神。如图所示是女排队员朱婷正在扣球，以下说法中正确的是
2.
()
A. 以正在跃起的运动员朱婷为参照物，坐在看台上的观众是静止的
B. 用力扣球时，球的运动速度加快说明力是物体运动的原因
C. 手对球的作用力和球对手的作用力是一对相互作用力
D. 排球离开运动员后还能在空中飞行，表明排球受到了惯性
如图所示是探究凸透镜成像规律的实验装置，下列实验操作和相关的分析中不合
理的是()
3.
A. 实验时，观察到光屏上像的位置偏高，则应向下调节凸透镜
B. 该凸透镜的焦距f满足条件f <7.5cm
C. 生活中利用这个规律制成的光学仪器是投影仪
D. 若将蜡烛适当远离凸透镜，可将光屏向凸透镜靠近，观察到光屏上的像将变
小
下列是关于测量工具在使用时的一些说法，其中正确的是()
A. 用温度计测量液体温度时可以将其玻璃泡从液体中取出进行读数
4.
B. 弹簧测力计测力时必须使测力计内的弹簧轴线方向跟所测力的方向在一条直线
上
C. 用刻度尺测量长度时通过多次测量取平均值可以避免产生误差
D. 密度计放入不同密度的液体中漂浮时，所在液体的密度越大，所受浮力越小
下列现象中，关于能量及能量变化的描述正确的是()
A. 0℃冰变成0℃的水时，温度不变，内能不变
5.
B. 内燃机的压缩冲程将燃料的内能转化为机械能C. 骑自行车下坡，不踩脚踏板也会越来越快，这一过程中机械能增加
D. 发电机工作时将机械能转化为电能
如图所示是某家庭电路，闭合开关S 、S ，L 灯发光，L 灯不发光。用试电笔分
1 2 1 2
别接触c、d 两点，氖管都发光。若电路中只有一处故障，则()
6.
A. L 短路 B. bc 间断路 C. L 断路 D. ad 间断路
2 2

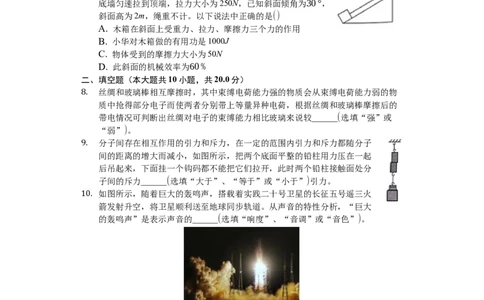

如图所示，小华同学用绳子沿斜面将重为400N的木箱由斜面
底墙匀速拉到顶端，拉力大小为250N，已知斜面倾角为30°，
7.
斜面高为2m，绳重不计。以下说法中正确的是()
A. 木箱在斜面上受重力、拉力、摩擦力三个力的作用
B. 小华对木箱做的有用功是1000J
C. 物体受到的摩擦力大小为50N
D. 此斜面的机械效率为60%
二、填空题（本大题共10小题，共20.0分）
丝绸和玻璃棒相互摩擦时，其中束缚电荷能力强的物质会从束缚电荷能力弱的物
质中抢得部分电子而使两者分别带上等量异种电荷，根据丝绸和玻璃棒摩擦后的
8.
带电情况可判断出丝绸对电子的束缚能力相比玻璃来说较______(选填“强”或
“弱”)。
分子间存在相互作用的引力和斥力，在一定的范围内引力和斥力都随分子
间的距离的增大而减小，如图所示，把两个底面平整的铅柱用力压在一起
9.
后吊起来，下面挂一个钩码都不能把它们拉开，此时两个铅柱接触面处分
子间的斥力______(选填“大于”、“等于”或“小于”)引力。
如图所示，随着巨大的轰鸣声，搭载着实践二十号卫星的长征五号遥三火
箭发射升空，将卫星顺利送至地球同步轨道。从声音的特性分析，“巨大
10.
的轰鸣声”是表示声音的______(选填“响度”、“音调”或“音色”)。
一束光线从空气射到透明的介质中，测得反射光线与入射光线的夹角是90°，折
射光线与反射光线夹角为105°，则反射角是______ ，折射角是______ ．
11.
太阳能是一种清洁、可再生能源，已成为我国能源利用的重要组成部分。某太阳
能热水器内装有100kg、20℃的水，阳光照射一天后，水温升高到80℃，不计
12.
水的质量变化和热量散失，则热水器内的水吸收了______J的太阳能。【
c =4.2×103J/(kg⋅℃)】
水
如图所示，闭合开关，此时电磁铁附近的小磁针处于静止
状态，则电源A端是______(选填“正”或“负”)极。
13.为抗击新型冠状肺炎，我国建设者用十天时间在武汉建成了“火神山”医院，其
中设置了低压病房，低压病房内的气压为9×104Pa，病房墙壁上有一面积为
14.
0.5m2的窗户，则该窗户内外空气压力差为______N(设外界大气压强为
1×105Pa)。
如图所示，杠杆AOCB的A端吊着一个重为60N的物体，
AO=BC=40cm，OC=30cm，不计杠杆重力及摩擦，要保
15.
持杠杆AOCB平衡，作用在B端最小的力F=______N。
如图所示为某品牌的移动充电宝，实质上是一个可充电的锂聚
合物电池，使手机的充电更加方便，其相关参数如表所示，该
16.
充电宝充足电后所储存的电能是______kW⋅h。
质量
完全充电 50V /2.0A/3h
输出电压 5.1V
输出电流 2.1A

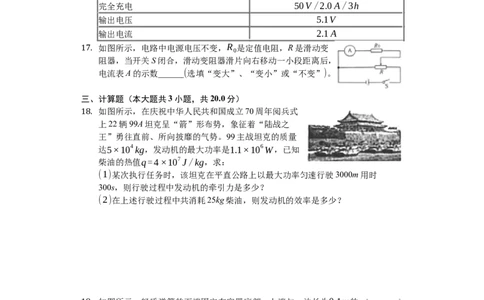

如图所示，电路中电源电压不变，R 是定值电阻，R是滑动变
0
阻器，当开关S闭合，滑动变阻器滑片向右移动一小段距离后，
17.
电流表A的示数______(选填“变大”、“变小”或“不变”)。
三、计算题（本大题共3小题，共20.0分）
如图所示，在庆祝中华人民共和国成立70周年阅兵式
上22辆99A坦克呈“箭”形布势，象征着“陆战之
18.
王”勇往直前、所向披靡的气势。99主战坦克的质量
达5×104kg，发动机的最大功率是1.1×106W，已知
柴油的热值q=4×107J/kg，求：
(1)某次执行任务时，该坦克在平直公路上以最大功率匀速行驶3000m用时
300s，则行驶过程中发动机的牵引力是多少？
(2)在上述行驶过程中共消耗25kg柴油，则发动机的效率是多少？
如图所示，轻质弹簧的下端固定在容器底部，上端与一边长为0.1m的
正方体物块A连接，现向容器内注水，当水达到一定深度时，弹簧恰
19.
3
好处于自然伸长状态，物块A有 的体积露出水面，已知
5
ρ =10×103kg/m3 ，求：
水
(1)物块A受到的浮力；
(2)物块A的密度；
(3)继续往容器缓慢加水，直至物块A刚好浸没水中，此时弹簧对木块A的作用力
F。为了满足某些物理实验的需要，滑动变阻器有时使用分压式接法。
如图所示，闭合开关S，使用滑动变阻器的分压式接法调节标有“
20.
6V 1.8W”的灯泡L两端电压，使灯泡L正常发光，已知滑动变
阻器的最大阻值R=30Ω，电源电压U=12V，求此时：
(1)灯泡L的电阻R ；
L
(2)滑动变阻器PB间的电阻R 的阻值；
PB
(3)电路的总功率P。
四、实验探究题（本大题共2小题，共16.0分）

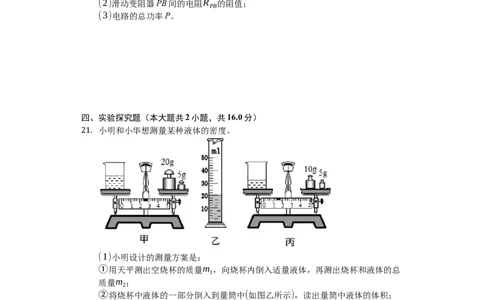

小明和小华想测量某种液体的密度。
21.
(1)小明设计的测量方案是：
①用天平测出空烧杯的质量m ，向烧杯内倒入适量液体，再测出烧杯和液体的总
1
质量m ；
2
②将烧杯中液体的一部分倒入到量筒中(如图乙所示)，读出量筒中液体的体积；
③利用上述测量数据，根据密度公式计算液体的密度。
按照该测量方案测出的液体密度将______(选填“偏大”或“偏小”)；
(2)小华的测量过程如下：
①将待测液体倒入烧杯中，用已调好的天平测量烧杯和液体的总质量(如图甲所示
)，由图甲可知烧杯和液体的总质量是______g；
②将烧杯中的液体倒入一部分到量筒中(如图乙所示)，读出量筒中液体的体积是
______mL；
③用已调好的天平测量烧杯和剩余液体的总质量(如图丙所示)，由此可知液体的
密度是______kg/m3。
某实验小组进行“测量小灯泡的额定功率”的实验，他们准备了如下器材：电源(
电压恒为4.5V)、开关、电压表、电流表各一个、导线若干、额定电流为0.25A
22.
的待测小灯泡(电阻约为10Ω)，滑动变阻器两个(A：“5Ω1A”；B：“20Ω1A”)。
(1)实验中，应选用的滑动变阻器是______(选填“A”或“B”)；
(2)如图甲所示是该实验小组连接的实物电路，图中只有一根导线连接错误，请你
在图中用“×”标出这根错接的导线，只改接一根导线使电路成为正确的电路(不
能与其他导线交叉)；
(5)排除故障后，移动滑动变阻器的滑片，测出多组电压、电流值并绘制出了电流
一电压图象如图乙所示，则该小灯泡的额定功率为______W；
(4)另一组同学设计了如图丙所示的电路测量额定电流为I 的待测小灯泡的额定
额
功率，其中电源电压不变，滑动变阻器R 的最大阻值为R ，实验方案如下：
1 0
①按电路图连接电路
②只闭合开关S、S ，移动R 滑片，使电流表的示数为I ，灯泡正常发光
1 1 额
③只闭合开关S、S ，保持R 滑片位置不动，移动R 滑片，使电流表的示数为I
2 1 2 额
④只闭合开关S、S ，保持R 滑片位置不动，将R₁滑片移到最左端，电流表的示
2 2
数为I ，再将R 滑片移到最右端，电流表的示数为I
额 1 2
⑤小灯泡额定功率的表达式为P =______(用I 、I 、I 、R 表示)。
额 额 1 2 0答案和解析
1.【答案】D
【解析】解：
A、在高山上烧水时，由于气压低，水的沸点也降低，所以水沸腾时的温度低于
100℃，故A说法正确；
B、雾凇是空气中的水蒸气遇冷直接凝华为小冰晶，故B说法正确；
C、北方的冬天，常在保存蔬菜的菜窖里放几桶水，是因为水凝固时放热，使菜窖的温
度不至于太低，故C说法正确；
C、夏天，在开着空调的汽车，车内温度低，而车外温度高的水蒸气遇到温度低的玻璃，
在其外表面液化为小水珠，即玻璃窗的外侧常附有小水珠，故D说法错误。
故选：D。
(1)液体的沸点与大气压有关，气压越高，沸点越高；
(2)物质由气态直接变为固态叫凝华，物质由固态直接变为气态叫升华；由气态变为液
态叫液化，由液态变为气态叫汽化；由固态变为液态叫熔化，由液态变为固态叫凝固；
(3)六种物态变化过程中，都伴随着吸热或放热；其中放出热量的物态变化有：凝固、
液化、凝华；吸热的有：熔化、汽化、升华。
分析生活中的热现象属于哪种物态变化，关键要看清物态变化前后，物质各处于什么
状态；另外对六种物态变化的吸热和放热情况也要有清晰的认识；还有理解沸点与气
压的关系。
2.【答案】C
【解析】解：
A、以朱婷为参照物，看台上的观众与朱婷之间的位置发生了变化，所以观众是运动的，
故A错误；
B、用力扣球时，球的运动速度加快说明力是改变物体运动状态的原因，故B错误；
C、手对球的作用力和球对手的作用力作用在两个物体上，且大小相等、方向相反、作
用在一条直线上，所以是一对相互作用力，故C正确；
D、排球离开运动员后还能在空中飞行，表明排球具有惯性，惯性不是力，不能说受
到了惯性，故D错误。
故选：C。
(1)在研究物体运动时，要选择参照的标准，即参照物，物体的位置相对于参照物发生
变化，则运动，不发生变化，则静止；
(2)力是改变物体运动状态的原因；
(3)相互作用力和平衡力的区别是：作用物体不一样；
(4)惯性是指一切物体都有保持原来运动状态不变的性质，惯性不是力。
本题考查的知识点较多，有相互作用力的特点、惯性的理解、力与运动的关系以及相
对运动，都属于较基础的知识，难度不大
3.【答案】B
【解析】解：A、光屏上像的位置偏高，为了使像仍成在光屏的中央，应将烛焰相对于
凸透镜向上运动，即向下调节凸透镜，故A正确；
B、由图可知，成倒立、放大的实像，2f >u=50cm-35cm=15cm>f，
v=80cm-50cm=30cm>2f，解得，7.5cmu>f，v>2f，成倒立、放大的实像是投影仪的原理，故C正确；
D、将蜡烛适当远离凸透镜，根据凸透镜成实像时，物远像远近变小，可将光屏向凸
透镜靠近，观察到光屏上的像将变小，故D正确；故选：B。
(1)若像偏高，则应将烛焰相对于凸透镜向上运动，根据此判断凸透镜的移动方向；
(2)2f >u>f，v>2f，成倒立、放大的实像据此列式求解；
(3)2f >u>f，v>2f，成倒立、放大的实像是投影仪的原理；
(4)凸透镜成实像时，物近像远像变大。
此题是探究凸透镜成像的实验，考查了凸透镜成像的规律及应用。
4.【答案】B
【解析】解：
A、液体温度计在使用过程中玻璃泡不能从液体中取出温度计读数，故A错误；
B、为了不让弹簧测力计的外壳与弹簧摩擦，我们必须使测力计内的弹簧轴线方向跟所
测力的方向在一条直线上，故B正确；
C、多次测量取平均值可以减小误差，不能避免误差，故C错误；
D、同一密度计在不同液体中漂浮，根据物体的浮沉条件可知，漂浮时F =G ，密
浮 物
度计的重力不变，则密度计受到的浮力就不变，故D错误。
故选：B。
(1)温度计读数时玻璃泡要继续留在被测液体中，视线与温度计中的液柱上表面相平；
(2)注意测力计拉力的方向要与弹簧的伸长在一条直线上；
(3)减小误差的方法：选择精密仪器、改进实验方法、多次测量求平均值；
(4)漂浮在液面的物体所受的浮力等于自身的重力。
本题考查测量工具的使用以及注意事项，难度不大。
5.【答案】D
【解析】解：A、所有的物体都具有内能，0℃的水变成0℃的冰，温度不变，水放
出热量，内能减少，故A错误；
B、内燃机的压缩冲程中，活塞向上压缩燃料或空气，将机械能转化为内能，使燃料或
空气的内能增加，故B错误；
C、在下坡的过程中，人和自行车的质量不变，所处的高度不断降低，其重力势能不断
减小，但其速度越来越快，所以动能越来越大，正是减少的重力势能转化为了动能，
如果没有摩擦力，机械能将不变，故C错误；
D、发电机工作过程中，消耗机械能，得到电能，所以的机械能转化为电能的过程，
故D正确。
故选：D。
(1)所有的物体都具有内能，物体放出热量，内能减少；
(2)内燃机的压缩冲程中，活塞向上压缩燃料或空气，将机械能转化为内能；
(3)根据影响动能和重力势能大小的因素来分析动能和重力势能的变化；
(4)判断能量的转化，主要看它要消耗什么能量，得到什么能量，总是消耗的能量转化
为得到的能量。
本题考查内能的改变，以及机械能的转化的变化，难度不大。
6.【答案】B
【解析】解：闭合开关S 、S ，L 灯发光，L 灯不发光，并且用试电笔分别接触c、
1 2 1 2
d 两点，氖管都发光，说明L 灯的线路正常，而c点与火线相连，因此故障为bc间发
1
生断路时，c点通过L 灯与火线相连。
2
故选：B。
在正常情况下，开关闭合后，a、d与火线相通，用测电笔时，应都亮，b、c与零线相
通，用测电笔测时，应都不亮，但c也亮了，说明c点与火线相连。
本题考查了学生利用测电笔排查家庭故障的能力，对测电笔要会安全的使用，学会判断故障所在。
7.【答案】C
【解析】解：
A、沿斜面向上拉木箱时，木箱受重力、支持力、摩擦力和拉力四个力的作用，故A错
误；
B、小华对木箱做的有用功W =Gh=400N×2m=800J，故B错误；
有
C、斜面倾角为30°，斜面高为2m，所以斜面长s=2h=2×2m=4m，
拉力F对木箱做的总功：W =Fs=250N×4m=1000J；
总
克服摩擦力所做的额外功：W =W -W =1000J-800J=200J，
额 总 有
W 200J
由W =fs可得，物体受到的摩擦力：f = 额= =50N，故C正确；
额 s 4m
W 800J
D、此斜面的机械效率为：η= 有×100%= ×100%=80%，故D错误。
W 1000J
额
故选：C。
(1)对物体进行受力分析，受重力、支持力、摩擦力和拉力；
(2)已知物体的重力和提升的高度(斜面高)，根据公式W =Gh可求重力做功，即提升
物体所做的有用功；
(3)总功减去有用功即为克服摩擦力所做的额外功，根据W =fs求出物体所受斜面的
额
摩擦力；
W
(4)由η= 有 计算斜面的机械效率。
W
额
本题考查了功和摩擦力的计算，明确有用功和总功、额外功之间的关系以及额外功为
克服摩擦力所做的功是关键。
8.【答案】强
【解析】解：
用丝绸摩擦过的玻璃棒由于束缚电子的本领弱，失去电子带正电；相反，丝绸束缚电
子的本领强，得到电子带负电。
故答案为：强。
不同物质组成的物体，原子核束缚电子的本领不同，相互摩擦时，一个物体夺得电子，
因多余电子带负电，另一个物体因缺少电子带正电。丝绸摩擦过的玻璃棒带正电；毛
皮摩擦过的橡胶棒带负电。
此题考查了摩擦起电的实质，是一道基础题。
9.【答案】小于
【解析】解：
将两个底面平整、干净的铅块紧压后，两个铅块的底面分子之间的距离比较大，表现
为引力，也就是彼此间分子的引力大于斥力，使两个铅块结合在一起，即使下面挂一
个重物也不会将它们拉开。
故答案为：小于。
构成物体的分子之间存在相互作用的引力和斥力，当分子间的距离大于平衡距离时，
表现为引力，当分子间的距离小于平衡距离时，表现为斥力。
本题考查了分子间相互作用力的存在。需要清楚的是，分子间引力和斥力是同时存在
的，由于分子间距离的不同，相互作用力对外表现为引力或斥力。10.【答案】响度
【解析】解：“巨大的轰鸣声”，是指声音的响度大。
故答案为：响度。
声音的三个特征：音调、响度和音色。音调指声音的高低；响度指声音的大小；音色
指声音的品质与特色。
掌握声音的三个特征的定义是本题的关键，难度不大。
11.【答案】45°；30°
【解析】解：根据光的反射定律和折射的规律作图．
设入射角为α，折射角为β，则∠AOD=∠DOB=α．
由题意知，反射光线与入射光线间的夹角为90°，则反射角等于
1
×90°=45°，
2
则由题意知180°-α-β=110°，则β=180°-105°-45°=30°
故答案为：45°；30°．
根据反射光线与入射光线的夹角，就会算出入射角，也就知道反射角的度数，再根据
折射角等于180°减去反射光线与折射光线的夹角和反射角，即可求得折射角的度数．
此题主要考查了光的反射和折射定律及其有关的计算．解决此题最关键的是根据题意
画出对应的光路图，根据反射定律的内容和已知条件进行计算．
12.【答案】2.52×107
【解析】解：
水吸收的热量(太阳能)：
Q =c m(t-t )
吸 水 0
=4.2×103J/(kg⋅℃)×100kg×(80℃-20℃)
=2.52×107J；
故答案为：2.52×107。
知道水的质量、水的初温和末温、水的比热容，利用吸热公式Q =cm(t-t )求热水
吸 0
器内的水吸收的热量，即吸收的太阳能。
本题考查了吸热公式Q =cm(t-t )的应用，属于基础题目。
吸 0
13.【答案】负
【解析】解：如图小磁极静止时，小磁针的左端为N极，右端是S极，因同名磁极相
互排斥，异名磁极相互吸引，所以螺线管右端为S极；
根据安培定则判断电流从右端流入，故A端是负极。
故答案为：负。
根据磁极间的相互作用规律知，小磁针的左端为N极，右端是S极，则螺线管右端为S
极；根据安培定则判定电源的极性。
本题考查了磁极间的相互作用规律：同名磁极相互排斥，异名磁极相互吸引，是一道
基础题。
14.【答案】5000
【解析】解：已知内外气体的压强差大小为：
F
△p=1×105Pa-9×104Pa=10000Pa，由压强公式p= ，则窗户内外空气压力
S
差为：△F=△pS=10000Pa×0.5m2=5000N。故答案为：5000。
根据压强差△p，由△F=△pS求压力差。
本题主要考查压强公式的应用，难度不大。
15.【答案】48
【解析】解：由题可知，动力作用在B端，连接OB就是最长的动力臂，根据杠杆平
衡条件可知，在阻力、阻力臂一定的情况下，动力臂最长，则动力最小；
要使杠杆平衡，动力的方向应垂直于OB向下，据此可画出最小的动力，如图所示：
如上图所示，连接OB，当动力F的方向与OB垂直时，动力臂L =OB最长，最省力。
1
AO=BC=40cm，OC=30cm，
L =AO=40cm，L =OB=√OC2+BC2=√(30cm) 2+(40cm) 2═50cm，
2 1
又因为FL =GF ，
1 2
所以最小的动力：
GL 60N×40cm
F= 2= =48N。
L 50cm
1
故答案为：48。
知道阻力(物重G)和阻力臂，只要找出什么方向最省力，确定动力方向就可以利用杠
杆平衡条件求出最小的动力。
本题找出最省力的方法(连接支点和动力作用点，做连线的垂线，就是动力作用线)是
关键。
16.【答案】0.3
【解析】解：该充电宝充足电后所储存的电能：
W =UIt=50V ×2A×3×3600s=1.08×106J=0.3kW⋅h。
故答案为：0.3。
由图可知，电池的充电电压、电流和充电时间，根据W =UIt求出电池储存的电能。
本题考查电能计算，由充电宝铭牌获取所需信息，应用电功公式即可正确解题。
17.【答案】变大
【解析】解：由图可知，该电路为混联电路；R的左半部分与R 并联后再与R的右半
0
部分串联接入电路中；
滑动变阻器滑片向右移动一小段距离后，则并联部分滑动变阻器接入电路的电阻变大，
根据并联电路的电阻特点可知，并联部分总电阻变大，干路中滑动变阻器的电阻变小，
根据串联电路的分压规律可知，并联部分电阻变大，其分担的电压变大，即R 两端的
0
U
电压变大，根据I= 可知，通过R 的电流变大，即电流表示数变大。
R 0
故答案为：变大。
由图可知，该电路为混联电路；R的左半部分与R 并联后再与R的右半部分串联接入
0
电路中；根据滑片的移动方向判定滑动变阻器阻值的变化，根据串并联电路的电阻特
点和分压规律判定并联部分电压的变化，从而根据欧姆定律判定电流表示数的变化。本题考查了电路的动态分析、滑动变阻器的使用，明确电路的结构是解题的关键。
18.【答案】解：
(1)坦克匀速行驶速度：
s 3000m
v= = =10m/s，
t 300s
W Fs
由P= = =Fv可得，行驶过程中发动机的牵引力：
t t
P 1.1×106W
F= = =1.1×105N；
v 10m/s
(2)在上述行驶过程中坦克做的有用功：
W =Pt=1.1×106W×300s=3.3×108J，
柴油完全燃烧发出的热量：
Q =m q=25kg×4.0×107J/kg=1×109J，
放 油
则发动机的效率：
W 3.3×108J
η= = ×100%=33%。
Q 1×109J
放
答：(1)行驶过程中发动机的牵引力是1.1×105N；
(2)发动机的效率是33%。
W Fs
【解析】(1)利用速度公式求出坦克匀速行驶速度，根据= = =Fv求出行驶过程
t t
中发动机的牵引力；
(2)根据W =Pt求出在上述行驶过程中坦克做的有用功，利用Q =mq求出柴油完全
放
燃烧放出的热量，发动机的效率等于发动机做的有用功与柴油完全燃烧放出的热量之
比。
本题综合考查了速度公式、功率公式、燃料完全燃烧放热公式、效率公式的应用，知
识点多、综合性强，要求灵活应用相关公式！
19.【答案】解：
(1)正方体物块A体积：V =(0.1m) 3=0.001m3，
由题意可知此时物块排开水的体积：
3 2 2
V =V -V =V - V = V = ×0.001m3=4×10-4m3 ，
排 露 5 5 5
则物块A受到的浮力：F =ρ gV =1×103kg/m3×10N/kg×4×10-4m3=4N；
浮 水 排
(2)弹簧恰好处于自然状态时没有发生形变，此时物块漂浮，
由漂浮条件可得F =G，
浮
结合阿基米德原理和重力公式有：ρ gV =ρ gV，
水 排 物
V 2
则ρ = 排 ρ = ×1×103kg/m3=0.4×103kg/m3；
物 V 水 5
(3)继续往容器缓慢加水，物块排开水的体积增大，受到的浮力增大，物块会向上移动，
此时弹簧对物块有向下的拉力(弹力)；
因在容器缓慢加水，物块向上移动时处于平衡状态，则物块A刚好完全浸没水中时，
弹簧的弹力等于增大的浮力，
即：3 3
F=△F =ρ g△V =ρ g× V =1×103kg/m3×10N/kg× ×10-3m3=6N
浮 水 排 水 5 5
(或：
F=F -G=ρ gV -ρ gV =1×103kg/m3×10N/kg×10-3m3-0.4×103kg/m3×10N/kg×10-3m3=6N)
浮 水 物
【解析】(1)根据正方体物块的边长求出物块的体积，由物块露出水面的比例求出排开
水的体积，根据公式F =ρ gV 求出物块受到的浮力。
浮 水 排
(2)利用漂浮条件可知F =G，根据公式ρ gV =ρ gV求出物块的密度。
浮 水 排 物
(3)继续往容器缓慢加水，物块排开水的体积增大，受到的浮力增大，物块会向上移动，
此时弹簧对物块有向下的拉力(弹力)；因在容器缓慢加水，物块向上移动时处于平衡
状态，则物块A刚好完全浸没水中时，弹簧的弹力等于增大的浮力，据此求出F；(也
可以根据F=F -G求出F)。
浮
此题考查了对密度公式、阿基米德原理、浮沉条件等知识的理解和应用，正确对物体
进行受力分析和灵活应用公式是解题的关键，有一定难度。
U2 U2 (6V) 2
20.【答案】解：(1)根据P= 可知，灯泡L的电阻为：R = L= =20Ω；
R L P 1.8W
L
P 1.8W
(2)由P=UI可知，灯泡正常发光时通过灯泡的电流为：I = L = =0.3A，
L U 0.6V
L
灯泡正常发光时，灯泡与PB并联后与PA串联，所以并联电路两端的电压为6V，
由于串联电路两端电压等于各部分电压之和，所以PA两端电压为：
U =U-U =12V -6V =6V，
PA PB
U U
因干路电流等于各支路电流之和，则由欧姆定律可知： PA = PB+0.3A
R-R R
PB PB
即为：
6V 6V
= +0.3AR =20Ω；
30Ω-R R PB
PB PB
U 6V
(3)干路电流为：I= PA = =0.6A
R 30Ω-20Ω
PA
电路的总功率为：P=UI=12V ×0.6A=7.2W
答：(1)灯泡L的电阻为20Ω；
(2)滑动变阻器PB间的电阻R 的阻值为20Ω；
PB
(3)电路的总功率为7.2W。
U2
【解析】(1)根据P= 的变形公式算出灯泡L的电阻；
R
(2)先由P=UI的应用求出灯泡的额定电流，然后根据并联电路电压特点可知R 两端
PB
电压，再根据串联电路电压特点可知R 两端电压，最后根据并联电路中，干路电流等
PA
于各支路电流之和，结合欧姆定律即可求出电阻R 的阻值；
PB
(3)根据欧姆定律求出干路电流，再利用P=UI求出电路的总功率。
本题考查了串并联电路的特点、欧姆定律以及电功率公式的应用，关键弄清电路的连
接方式。
21.【答案】偏大 27.4 20 0.55×103【解析】解：
(1)先测空烧杯的质量，再测烧杯和液体总质量，最后将液体倒入量筒来测体积，这种
做法会因烧杯壁粘液体而使测出的体积偏小，导致算出的液体密度偏大；
(2)烧杯和液体的总质量m =20g+5g+2.4g=27.4g；
1
量筒中液体的体积V =20mL=20cm3；
如图丁所示，烧杯与剩余液体的质量m =10g+5g+1.4g=16.4g，
2
所以计算量筒中液体质量：m=m -m =27.4g-16.4g=11g；
1 2
m 11g
液体的密度：ρ= = =0.55g/cm3=0.55×103kg/m3
。
V 20cm3
故答案为：(1)偏大；(2)27.4；20；0.55×103。
(1)方案中烧杯内的液体不可能全部倒入量筒中，会沾在烧杯壁上，使液体的体积测量
值偏小，利用密度公式分析；
(2)读出烧杯和液体的总质量m ；倒入量筒中一部分后，烧杯与剩余液体的质量m ，
1 2
计算量筒中液体质量m，读出量筒中液体的体积V，根据密度公式计算液体的密度。
此题主要考查的是学生对天平的调节和读数、量筒的读数、密度计算公式的理解和掌
握，另一方面注意密度单位的换算，1g/cm3=1×103kg/m3，基础性题目。
I R
22.【答案】B 0.625 I2 ⋅ 2
额 I -I
1 2
【解析】解：(1)灯丝电阻约为10Ω，额定电流为0.25A，
U 4.5V
由欧姆定律，灯泡正常发光时电路的总电阻为：R= = =18Ω；
I 0.25A
滑动变阻器接入电路的电阻为：R'=R-R =18Ω-10Ω=8Ω，所以选用“20Ω1A
L
”的滑动变阻器B；
(2)测量灯泡的电功率时，灯泡与滑动变阻器串联接入电路中，应把电压表并联到灯泡
的两端，如图所示：
；
(3)由绘制出了小灯泡的电流随电压变化的图象知，灯的额定电压下的电流为0.3A，
则该小灯泡的额定功率为：
(4)当小灯泡正常发光时，额定电流为0.25A，由图可知，此时的电压为2.5V，则小
灯泡的额定功率为：
P=UI=2.5V ×0.25A=0.625W；
(4)⑤由串联电路特点和欧姆定律可得：
U=I R =I (R+R )，
1 2 2 2
I R
解得：R = 2 ，
2 I -I
1 2
小灯泡额定功率的表达式为：I R
P =I2 R =I2 R =I2 ⋅ 2 。
额 额 L 额 2 额 I -I
1 2
I R
故答案为：(1)B；(2)如图；(3)0.625；(4)I2
⋅
2
。
额 I -I
1 2
(1)根据串联电路的规律及欧姆定律求灯正常发光时，变阻器连入电路中的电阻，确定
选用的滑动变阻器；
(2)在实验的过程中，电压表应与灯并联；
(3)由绘制出了小灯泡的电流随电压变化的图象找出灯的额定电压下的电流，根据
P=UI求该小灯泡的额定功率；
(4)已知灯泡的额定电流，可通过R 等效替代正常发光灯泡，再根据电路特点，利用
2
电源不变计算出R 的阻值，由P=I2R计算额定功率。
2
本题测量小灯泡的额定功率，考查实验原理、注意事项、电路的连接、额定功率的计
算及实验方案的设计，考查的比较全面。
