2020 年安徽省亳州市蒙城县中考物理模拟试卷
题号 一 二 三 四 总分
得分
一、单选题（本大题共7小题，共14.0分）
在物理图象中，纵坐标和横坐标分别代表一定的物理
意义，直线的倾斜程度和面积也具有特定的物理意义。
1.
下列对如图中的两个图象所包含的信息的理解，正确
的是()
A. .图a中直线与横轴的夹角越大，表示物质的密度越小
B. 图a中阴影部分面积表示该物质的密度大小
C. .图b中水平直线表示物体静止在水平面上
D. .图b中阴影部分面积表示该物体在对应时间内通过的路程

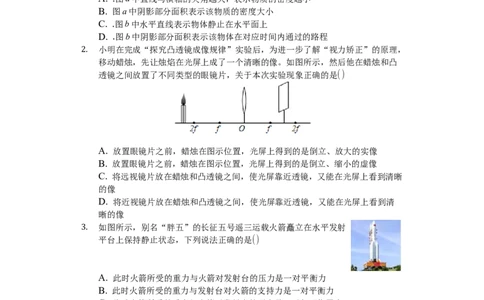

小明在完成“探究凸透镜成像规律”实验后，为进一步了解“视力矫正”的原理，
移动蜡烛，先让烛焰在光屏上成了一个清晰的像。如图所示，然后他在蜡烛和凸
2.
透镜之间放置了不同类型的眼镜片，关于本次实验现象正确的是()
A. 放置眼镜片之前，蜡烛在图示位置，光屏上得到的是倒立、放大的实像
B. 放置眼镜片之前，蜡烛在图示位置，光屏上得到的是倒立、缩小的虚像
C. 将远视镜片放在蜡烛和凸透镜之间，使光屏靠近透镜，又能在光屏上看到清晰
的像
D. 将近视镜片放在蜡烛和凸透镜之间，使光屏靠近透镜，又能在光屏上看到清
晰的像
如图所示，别名“胖五”的长征五号遥三运载火箭矗立在水平发射
平台上保持静止状态，下列说法正确的是()
3.
A. 此时火箭所受的重力与火箭对发射台的压力是一对平衡力
B. 此时火箭所受的重力与发射台对火箭的支持力是一对平衡力
C. 此时火箭所受的重力与火箭对发射台的压力是一对相互作用力
D. 此时发射台对火箭支持力与火箭所受的重力是一对相互作用力
下列关于日常生活中的物理解释正确的是()
A. 冰箱里冷冻的食品，由于其温度很低，所以其内能为零
4.
B. 春节煮饺子，当饺子煮熟时会浮起来是由于其重量减小了
C. 端午节煮粽子时，粽香满屋飘香，说明分子在无规则运动
D. 联欢会上，同学们“引吭高歌”，这里的“高”指声音的音调高
第24届冬季奥林匹克运动会将于2022年将在北京-张家
口隆重举办。如图是我国滑雪运动员备战训练时，从高处
5.
向下滑动的情景，则下列说法中正确的是()
A. 运动员加速下滑的过程中其惯性越来越大
B. 运动员穿上滑雪板，为了减小对地面的压力C. 运动员在下滑过程中，其运动状态保持不变
D. 运动员加速下滑的过程中，其机械能不断减小
如图所示，将一个乒乓球压在盛有适量水的烧杯底部，突然松手后，乒
乓球会不断上浮露出水面直至弹离水面。下列说法正确的是()
6.
A. 乒乓球上浮过程中，其受到的浮力始终不变
B. 乒乓球上浮过程中，一直受到平衡力的作用
C. 乒乓球弹离水面后继续上升，是由于受到惯性的作用
D. 乒乓球上浮直至露出水面的过程中，水对杯底的压强先不变，后减小

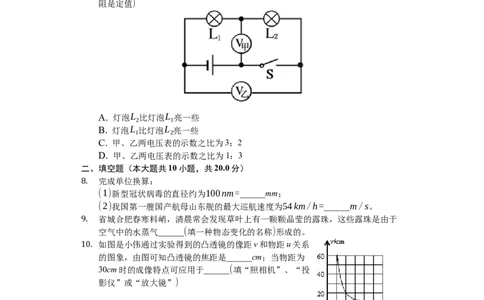

如图所示，电源电压恒为9V，灯泡L 、L 上分别标有“6V、6W”和“6V、3W”
1 2
的字样，当开关S闭合时，灯泡L 、L 都能发光，则下列说法正确的是()(灯泡电
1 2
7.
阻是定值)
A. 灯泡L 比灯泡L 亮一些
2 1
B. 灯泡L 比灯泡L 亮一些
1 2
C. 甲、乙两电压表的示数之比为3：2
D. 甲、乙两电压表的示数之比为1：3
二、填空题（本大题共10小题，共20.0分）
完成单位换算：
(1)新型冠状病毒的直径约为100nm=______mm；
8.
(2)我国第一艘国产航母山东舰的最大巡航速度为54km/h=______m/s。
省城合肥春寒料峭，清晨常会发现草叶上有一颗颗晶莹的露珠，这些露珠是由于
空气中的水蒸气______(填一种物态变化的名称)形成的。
9.
如图是小伟通过实验得到的凸透镜的像距v和物距u关系
的图象，由图可知凸透镜的焦距是______cm；当物距为
10.
30cm时的成像特点可应用于______(填“照相机”、“投
影仪”或“放大镜”)
如图所示，我国自主研制的大型客机C919采用了一种新材
料--铝锂合金，该材料的密度为2.43×103kg/m3，该密度值
11.
所表示的物理含义是______。
如图所示，当山东舰航母上的舰载歼击机-15从其甲板上起飞
以后，则山东舰航母所排开水的体积将______(选填“增大”、
12.
“减小”或“不变”)。某中学为了解决全校学生的饮水问题，每天需将质量为200kg、初温20℃的冷水
加热到沸腾(在1标准大气压下)，则至少需燃烧______m3的天然气(天然气的热值
13.
为4×107J/m3 )。
将一个质量为500g的物体挂在弹簧测力计的挂钩上，然
后将物体缓慢浸没水中，当物体保持静止时，弹簧测力计
14.
的示数如图所示，则该物体的密度大小为______kg/m3。

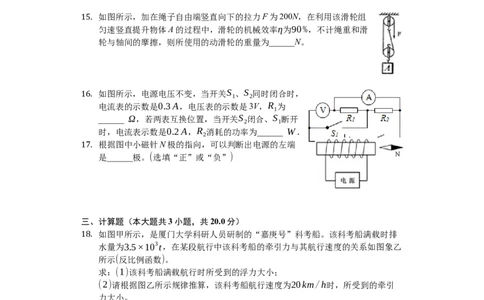

如图所示，加在绳子自由端竖直向下的拉力F为200N，在利用该滑轮组
匀速竖直提升物体A的过程中，滑轮的机械效率η为90%，不计绳重和滑
15.
轮与轴间的摩擦，则所使用的动滑轮的重量为______N。
如图所示，电源电压不变，当开关S 、S 同时闭合时，
1 2
电流表的示数是0.3A，电压表的示数是3V，R 为
1
16.
______ Ω，若两表互换位置，当开关S 闭合、S 断开
2 1
时，电流表示数是0.2A，R 消耗的功率为______ W.
2
根据图中小磁针N极的指向，可以判断出电源的左端
是______极。(选填“正”或“负”)
17.
三、计算题（本大题共3小题，共20.0分）
如图甲所示，是厦门大学科研人员研制的“嘉庚号”科考船。该科考船满载时排
水量为3.5×103t，在某段航行中该科考船的牵引力与其航行速度的关系如图象乙
18.
所示(反比例函数)。
求：(1)该科考船满载航行时所受到的浮力大小；
(2)请根据图乙所示规律推算，该科考船航行速度为20km/h时，所受到的牵引

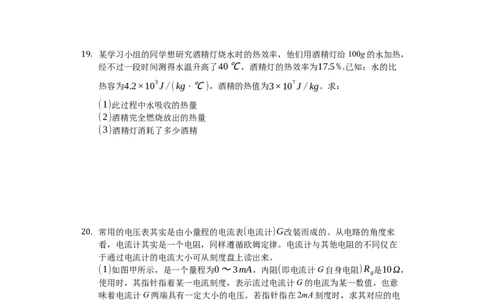

力大小。某学习小组的同学想研究酒精灯烧水时的热效率，他们用酒精灯给100g的水加热，
经不过一段时间测得水温升高了40℃，酒精灯的热效率为17.5%.已知：水的比
19.
热容为4.2×103J/(kg⋅℃)，酒精的热值为3×107J/kg。求：
(1)此过程中水吸收的热量
(2)酒精完全燃烧放出的热量
(3)酒精灯消耗了多少酒精
常用的电压表其实是由小量程的电流表(电流计)G改装而成的。从电路的角度来
看，电流计其实是一个电阻，同样遵循欧姆定律。电流计与其他电阻的不同仅在
20.
于通过电流计的电流大小可从刻度盘上读出来。
(1)如图甲所示，是一个量程为0～3mA，内阻(即电流计G自身电阻)R 是10Ω，
g
使用时，其指针指着某一电流刻度，表示流过电流计G的电流为某一数值，也意
味着电流计G两端具有一定大小的电压。若指针指在2mA刻度时，求其对应的电
压大小。
(2)如图乙所示，将电流计G改装成电压表就是给电流计G串联一个定值电阻，
串联好的定值电阻和电流计G即为改装后的电压表。如果需要将图甲中电流计G
改装成量程为3V的电压表，求串联的电阻R的阻值大小。
(3)利用按照图乙所示改装好的电压表(如图丙)测量电压时，如果其指针指在表盘
刻度为1.5mA处，求此时所测量的电压大小小。四、实验探究题（本大题共3小题，共16.0分）
如图是小霖探究平面镜成像特点的实验装置，A是点燃
的蜡烛，B是与A完全相同但未点燃的蜡烛．
21.
(1)实验采用透明玻璃板代替平面镜，虽然成像不如平
面镜清晰，但却能在观察到A蜡烛像的同时，也能观
察到______ ，巧妙地确定了像的位置；
(2)实验时应点燃A蜡烛的目的是为了______ ，当移
动B蜡烛无法使其与A蜡烛像完全重合的原因是______ ；
(3)实验中，若看到点燃的蜡烛通过玻璃板成了两个像，其中距离观察者较远的像
较______ (选填“亮”或“暗”)．
利用如图甲所示的滑轮组测量其提升重物时的机械效率，实验
记录的数据如表所示：
22.
钩码上升 绳端移动
钩码重力 绳端拉力
次数 的高度 的距离 机械效率η
G/N F/N
h/cm s/cm
1 2.0 0.10 0.9 0.30 74.1%
2 2.0 0.15 0.9 0.35 74.1%
3 2.0 0.20 0.9 0.40 74.1%
4 4.0 0.20 1.6 0.60
(1)除了图甲中装置中用到的实验器材，还需要的测量工具有______、______。
(2)第4次实验测得的机械效率为______(保留一位小数)。
(3)分析表格中第1、4(2、4或3、4)组实验数据可得：同一滑轮组，所提升的物
体越重，滑轮组的机械效率______(选填“越大”或“越小”)。
(4)如果不考虑绳重及滑轮轴间的摩擦，根据表格中的第4组实验数据可以计算出
实验中所使用的动滑轮重量为______。
(5)如果将图甲滑轮组换成图乙所示的绕绳方法，不考虑绳重及滑轮轴间的摩擦，
提升相同的物体时，滑轮组的机械效率将______(选填“变大”“变小”或“不
变”)。
23. 利用如图所示的器材测量小灯泡的电功率，小灯泡额定电压为2.5V(电阻值约
5Ω)。
(1)用笔画线代替导线，将图甲中实物电路连接完整且满足滑片P向右移动灯泡变
暗。
(2)连接好电路后闭合开关S，发现小灯泡不亮，电流表有示数，电压表无示数，
则出现故障的原因可能是______。(3)故障排除后，闭合开关，移动滑动变阻器滑片P到某处时，电压表示数为
2V，为了测量小灯泡的额定功率，应将滑片P向______(选填“左”或“右”)端
移动，使电压表示数为2.5V，此时电流表指钋位置如图乙所示，则小灯泡的额定
功率为______。
(4)若此实验中电流表坏了，为了测出小灯泡的额定功率，小明同学又串联了一节
干电池并增加了一个R =22Ω的定值电阻，设计了如图丙所示的电路，请你完成
0
实验操作步骤并写出小灯泡额定电功率的表达式。
①调节滑片，使电压表的示数为小灯泡的额定电压2.5V；
②保持滑片位置不变，断开开关，______。
③利用这种实验方案测得的小灯泡额定电功率的表达式为P =______。
额答案和解析
1.【答案】D
【解析】解：
A、图a中纵坐标表示物体的质量m，横坐标表示物体的体积V，直线与横轴的夹角越
m
大，说明体积相同时物体的质量越大，即 越大，表示物质的密度越大，故A错误；
V
B、图a中阴影部分面积是物体的质量与物体体积乘积的一半，而密度是质量与体积的
比值，因此图a中阴影部分面积不表示该物质的密度大小，故B错误；
C、图b是v-t图象，图象是一条平行于时间轴的直线，表示物体做匀速直线运动，不
是静止，故C错误；
D、图b中阴影部分的面积等于物体速度v与时间t的乘积，即vt，s=vt是匀速直线运
动的路程，故D正确。
故选：D。
分析各图象，找出图象斜率与面积的表示的意义，然后逐一分析各选项，判断各选项
说法的正误，作出选择。
此题考查学生根据图象探究物理规律，图象可以使我们建立更多的感性认识，从表象
中探究本质规律，体验知识的形成过程。
2.【答案】C
【解析】解：AB、由图知，物距大于2f，像距小于物距，光屏上得到的是倒立、缩小
的实像，A错误，B错误；
C、远视镜片是凸透镜，对光线具有会聚作用，所以远视镜片放在蜡烛和凸透镜之间，
像将提前会聚，使光屏靠近透镜，能在光屏上看到清晰的像，C正确；
D、近视镜片是凹透镜，对光线具有发散作用，所以近视镜片放在蜡烛和凸透镜之间，
像将延迟会聚，使光屏远离透镜，能在光屏上看到清晰的像，D错误。
故选：C。
(1)根据像距和物距的大小关系，来判断成像的特点；
(2)远视镜是凸透镜，对光线具有会聚作用；
(3)近视镜是凹透镜，对光线具有发散作用。
本题主要考查了对凸透镜成像规律及凸透镜、凹透镜对光线的作用，关键能够掌握近
视镜片和远视镜片的种类。
3.【答案】B
【解析】解：
A、根据题意可知，此时火箭所受的重力与火箭对发射台的压力分别作用在火箭和发射
台上，由于没有作用于同一物体上，所以，二力不是一对平衡力，故A错误；
BD、火箭处于静止状态，此时火箭所受的重力与发射台对火箭的支持力，二力的大小
相等、方向相反、在同一直线上、作用在同一物体上，所以，二力是一对平衡力，不
是一对相互作用力，故B正确，D错误；
C、此时火箭所受的重力与火箭对发射台的压力，因两个力的方向都是竖直向下，所以
也不是一对相互作用力，故C错误；
故选：B。
(1)平衡力的条件：大小相等、方向相反、作用在一条直线上、作用在同一个物体上；
(2)相互作用力的条件：大小相等、方向相反、作用在一条直线上、作用在两个物体上。
考查相互作用力与平衡力，把握住相互作用力和平衡力的条件一一分析即可得出正确
结论。4.【答案】C
【解析】解：
A、一切物体都有内能，从冰箱冷冻室取出的冻肉，虽然温度低，所以仍有内能，故A
错误；
B、饺子在水中煮一会儿，因为饺子受热膨胀，体积增大，饺子排开水的体积V 变大，
排
由浮力公式F =ρ gV 可知，饺子受到的浮力变大，饺子受到的重力不变，当浮力
浮 水 排
大于重力时，饺子便会浮上来，故B错误；
C、煮粽子时，粽叶飘香是扩散现象，说明分子在不停地做无规则运动，故C正确；
D、“引吭高歌”中的“高”是指声音的响度大，不是指声音的音调高，故D错误。
故选：C。
(1)一切物体都有内能；
(2)一切浸在液体或气体中的物体都受到竖直向上的浮力，浸没水中的物体的浮沉是由
物体所受重力与浮力的合力决定，当合力向上则物体上浮；当合力向下，则物体下沉；
当合力为0，则物体处于漂浮或悬浮状态；
(3)物质由分子组成的，分子在不停的做无规则运动的；
(4)响度指声音的强弱，是由振动的振幅决定的。
本题考查内能、浮沉条件的应用、分子运动以及声音的特性，知识点较多，属于基础
题。
5.【答案】D
【解析】解：
A、惯性大小只与物体的质量有关，与运动速度大小无关，运动员加速下滑过程中质量
不变，其惯性不变，故A错误；
B、运动员穿上滑雪板，增大了受力面积，是为了减小对雪地的压强，故B错误；
C、运动员在下滑过程中，速度不断变大，其运动状态发生改变，故C错误；
D、运动员加速下滑的过程中，要克服摩擦做功，一部分机械能会转化为内能，所以
其机械能不断减小，故D正确。
故选：D。
(1)惯性是物体保持原来运动状态不变的性质，惯性大小只和物体的质量有关。
(2)减小压强的方法：在压力一定时，通过增大受力面积来减小压强；在受力面积一定
时，通过减小压力来减小压强。
(3)物体的运动状态的改变包括速度大小和运动方向的变化，如果速度大小和方向不变，
说明运动状态不变；
(4)滑雪运动员下滑过程中，要克服摩擦做功，将一部分机械能转化为内能。
此题考查的知识点比较多，有物体运动状态的判断，减小压强的方法，惯性和机械能
大小的变化等问题，属于中考常见题型。
6.【答案】D
【解析】解：
A、乒乓球在上浮过程中，先是全浸入水中的上升过程，此过程排开水的体积不变，由
F =ρ V g可知受到的浮力不变；然后是露出水面到脱离水面，此过程排开水的体
浮 水 排
积变小，由F =ρ V g可知受到的浮力变小；所以乒乓球在上浮过程中，受到的浮
浮 水 排
力先不变、后变小，故A错误；
B、乒乓球上浮过程中，浮力大于重力，故一直受到非平衡力的作用。故B错误；
C、乒乓球弹离水面后继续上升，是由于乒乓球具有惯性，仍要保持原来的运动状态，
惯性不是力，不能说受到惯性的作用。故C错误。
D、乒乓球上浮过程中，先是全浸入水中的上升过程，此过程排开水的体积不变，水的深度不变，由p=ρgh可知水对杯底的压强不变；然后是露出水面到脱离水面，此过
程排开水的体积变小，水的深度变小，由p=ρgh可知水对杯底的压强变小；所以乒乓
球在上浮过程中，水对杯底的压强先不变、后减小，故D正确。
故选：D。
(1)乒乓球在上浮过程中，分两个过程：一是全浸入水中的上升过程，二是露出水面到
脱离水面；分析两个过程排开水的体积变化，利用阿基米德原理F =ρ V g得出受
浮 水 排
到的浮力变化；
(2)浮力大于重力，物体上浮；
(3)物体保持原来运动状态不变的性质叫惯性；
(4)乒乓球在上浮过程中，分两个过程：一是全浸入水中的上升过程，二是露出水面到
脱离水面；分析两个过程水的深度变化，利用液体压强公式p=ρgh得出水对杯底的压
强变化。
本题考查惯性，以及液体压强公式、阿基米德原理和物体浮沉条件的应用，分析题图
得出乒乓球在上浮过程中排开水的体积变化和水的深度变化是关键。
7.【答案】A
【解析】解：
U2 U2
(1)由题知，两灯的额定电压相等，由P= 可得R= ，则两灯的电阻之比为：
R P
R P 3W 1
1= 额2= = ，所以R 2f，则由凸透镜成像规律可知，成倒立、缩小的实像，照
相机就是根据此原理制成的。
故答案为：10；照相机。
11.【答案】体积为1m3的铝锂合金材料的质量是2.43×103kg
【解析】解：
铝锂合金材料的密度为2.43×103kg/m3，表示体积为1m3的铝锂合金材料的质量是
2.43×103kg。
故答案为：体积为1m3的铝锂合金材料的质量是2.43×103kg。
在物理学中，把某种物质单位体积的质量叫做这种物质的密度，根据定义可知其物理
意义。
此题考查了密度的物理意义，属于基本概念的考查，是一道基础题。
12.【答案】减小
【解析】解：当航母上舰载飞机起飞后，航母的总重力减小，根据漂浮时物体的重力
等于自身重力，所以浮力将减小，由阿基米德原理可知航母排开水的体积会减小；
故答案为：减小。
战机在起飞前是停在航母上的，应将其与航母看成一个整体，再根据漂浮的条件，可
判断战机起飞前后浮力的变化情况，然后根据阿基米德原理即可判断排开水的体积的
变化。
本题考查了学生对漂浮条件和阿基米德原理的了解和掌握。根据式知道航母在海里，
始终处于漂浮状态，即处于平衡状态。当物体处于平衡状态时，重力与浮力大小相等，
而物体重力大小变化，所以浮力也该变，排开液体的体积也随之变化。
13.【答案】1.68
【解析】解：(1)在一个标准大气压下，水的沸点为100℃，
则水吸收的热量：Q =cm(t-t )=4.2×103J/(kg⋅℃)×200kg×(100℃-20℃)=6.72×107J。
吸 0
(2)天然气完全燃烧放出的热量：Q =Q =6.72×107J。
放 吸
由Q =Vq得，烧开这些水需要天然气的体积：
放
Q 6.72×107J
V = 放= =1.68m3 。
q 4×107J/m3
故答案为：1.68。
(1)在一个标准大气压下，知道水沸腾时的温度，又知道水的比热容、质量和初温，根
据Q =cm(t-t )求出水吸收的热量；
吸 0
(2)根据Q =Q ，可知，天然气完全燃烧放出的热量，再根据Q =Vq求出需要天
吸 放 放
然气的体积。
本题考查了吸热公式、及燃料完全燃烧释放热公式的掌握和应用，熟练运用公式及变
形公式即可正确解题，要注意一标准大气压下水的沸点为100℃是一个隐含的已知条
件。
14.【答案】1.5625×103
【解析】解：
物体的重力为：
G=mg=500×10-3kg×10N/kg=5N；
由图知，弹簧测力计的分度值为0.2N，物体浸没在水中时，测力计的示数为1.8N，
根据称重法可得，物体浸没在水中时所受到的浮力为：
F =G-F =5N-1.8N=3.2N；
浮 示
由F =ρ V g得该物体的体积为：
浮 水 排
F 3.2N
V =V = 浮 = =3.2×10-4m3 ；
排 ρ g 1.0×103kg/m3×10N/kg
水
则该物体的密度为：
m 0.5kg
ρ= = =1.5625×103kg/m3
。
V 3.2×10-4m3
故答案为：1.5625×103。
根据弹簧测力计的分度值读出物体浸没在水中时测力计的示数，根据公式
F =G-F 求出物体浸没在水中时所受到的浮力，再由公式F =ρ V g求出物体
浮 示 浮 水 排
m
的体积；再由公式ρ= 计算在物体的密度。
V
本题考查了浮力大小的计算、密度的计算和阿基米德原理的应用等知识点，难度不大。
15.【答案】40
【解析】解：
由图知，动滑轮上绳子的段数n=2，
W Gh G
由η= 有= = 可得，物体的重力：
W Fs nF
总
G=ηnF=90%×2×200N=360N，
1
不计绳重和滑轮与轴间的摩擦，拉力F= (G+G )，
n 动
则动滑轮重：G =nF-G=2×200N-360N=40N。
动
故答案为：40。
W G
由图知，动滑轮上绳子的段数n，且已知滑轮组的机械效率，根据η= 有= 可计
W nF
总
1
算物体的重力，不计绳重和滑轮与轴间的摩擦，拉力F= (G+G )，据此计算动滑
n 动
轮重。
本题考查了滑轮组机械效率公式、滑轮组省力公式的应用，难度不大。
16.【答案】10；0.2
【解析】解：(1)由电路图可知，开关S 、S 同时闭合时，电压表测两电阻并联电压，
1 2
电流表测流过电阻R 的电流，
1
U 3V
电阻R 的阻值R = = =10Ω
1 1 I 0.3A
(2)两表互换位置，当开关S 闭合、S 断开时，两电阻串联，电阻R 两端电压
2 1 1
U =I R =0.2A×10Ω=2V，
1 1
电阻R 两端电压U =U-U =3V -2V =1V，
2 2 1
电阻R 消耗的功率P =U I=1V ×0.2A=0.2W
2 2 2
故答案为：10；0.2．
(1)由电路图可知，开关S 、S 同时闭合时，两电阻并联，电流表测流过电阻R 的电
1 2 1
流，电压表测并联电路电压，即电源电压，由欧姆定律可以求出电阻R 的阻值。
1
(2)两表互换位置，当开关S 闭合、S 断开时，两电阻串联，电流表测电路电流，电压
2 1
表测串联电阻电压，由U=IR求出电阻R 两端的电压，由串联电路特点求出电阻R 两
1 2
端的电压，由P=UI求出电阻R 的电功率。
2
分析求出电路结构、明确各电路元件的连接方式是正确解题的关键，熟练应用串并联
电路特点、欧姆定律、电功率公式即可正确解题．
17.【答案】负
【解析】解：小磁针静止时N极指向右端，根据同名磁极相互排斥，异名磁极相互吸
引，所以螺线管的右端是N极，左端是S极，根据安培定则知，电流从螺线管的右端
进入，从左端流出，所以电源的左端是负极，右端是正极。
故答案为：负。
知道小磁针静止时N极指向，根据磁极间的作用判断螺线管的磁极，根据安培定则判
断螺线管的电流方向，判断电源的正负极。
知道螺线管周围的磁体磁极、螺线管的磁极、磁感线、电流方向中的任意一者都可以
判断另外几者。
18.【答案】解：
(1)由阿基米德原理得，科考船满载航行时所受到的浮力：
F =G =m g=3.5×103×103kg×10N/kg=3.5×107N；
浮 排 排
(2)由科考船航行中牵引力F与速度v的关系图象可知，F与v成反比，即F v =F v ，
1 1 2 2当F =6×106N时，v =2km/h，
1 1
则当v =20km/h时牵引力：
2
F v 6×106N×2km/h
F = 1 1= =6×105N。
2 v 20km/h
2
答：(1)科考船满载航行时受到的浮力为3.5×107N；
(2)科考船航速为20km/h时受到的牵引力为6×105N。
【解析】(1)知道科考船满载时排开水的质量，利用阿基米德原理求它满载航行时所受
到的浮力；
(2)由科考船航行中牵引力F与速度v的关系图象可知牵引力F与v成反比，即
F v =F v ，据此求当行驶速度为20km/h时科考船受到的牵引力。
1 1 2 2
本题考查了阿基米德原理的应用、对牵引力与速度关系图象的分析，分析科考船牵引
力与速度的关系图象得出F与v的反比关系是关键。
19.【答案】解：(1)水吸收的热量：
Q =cm(t-t )=4.2×103J/(kg⋅℃)×100×10-3kg×40℃=1.68×104J。
吸 0
Q
(2)由η= 吸×100%可得，酒精完全燃烧放出的热量：
Q
放
Q 1.68×104J
Q = 吸= =9.6×104J。
放 η 17.5%
(3)由Q=mq可得，酒精的质量：
Q 9.6×104J
m = 放= =3.2×10-3kg=3.2g，
酒精 q 3×107J/kg
答：(1)此过程中水吸收的热量为1.68×104J；
(2)酒精完全燃烧放出的热量为9.6×104J；
(3)酒精灯消耗了3.2g酒精。
【解析】(1)知道水的比热容、水的质量和升高的温度，利用Q =cm△t求出水吸收
吸
的热量；
Q
(2)先根据η= 吸×100%求出酒精完全燃烧放出的热量；
Q
放
(3)根据Q=mq求出消耗酒精的质量。
本题考查了学生对吸热公式、燃料完全燃烧放热公式以及效率公式的掌握和运用，关
键是公式及变形公式的灵活应用，难度不大。
U
20.【答案】解：(1)由I= 可得，指针指在2mA刻度时，对应的电压：
R
U'=I R =2×10-3A×10Ω=0.02V；
g
(2)当电流表改成量程为3V的电压表时，即此时流过电流表的电流为
I =3mA=3×10-3A，
g
表头的总电阻：U 3V
R = ❑= =1000Ω，
G I 3×10-3A
g
因串联电路中总电阻等于各分电阻之和，所以，串联电阻R的阻值：
R=R -R =1000Ω-10Ω=990Ω；
G g
(3)当指针指在表盘刻度为1.5mA处，则I =1.5mA=1.5×10-3A，
测
U
由I= 可得所测量的电压U =I R =1.5×10-3A×1000Ω=1.5V。
R 测 测 G
答：(1)其对应的电压大小为0.02V。
(2)串联的电阻R的阻值大小为990Ω。
(3)利如果其指针指在表盘刻度为1.5mA处，此时所测量的电压为1.5V。
【解析】(1)知道表头的电阻和通过的电流，根据欧姆定律求出两端的电压；
(2)知道改装后表头两端的最大电压和通过的最大电流，根据欧姆定律求出表头的总电
阻，利用电阻的串联求出串联电阻的阻值；
(3)已知电流值，根据欧姆定律即可求出所测量的电压。
本题考查了串联电路的特点和欧姆定律的应用，关键是知道电压表改装后表头的总电
阻等于量程和满电流的比值。
21.【答案】(1)B蜡烛；(2)使像更加清晰；玻璃板没有竖直放置；(3)暗．
【解析】解：
(1)实验采用透明玻璃板代替平面镜，虽然成像不如平面镜清晰，但却能在观察到A蜡
烛像的同时，也能观察到B蜡烛，巧妙地确定了像的位置；
(2)实验中将A蜡烛点燃后比较亮，黑暗的环境和蜡烛的对比度大，蜡烛成像更清晰；
玻璃板竖直放在水平桌面上，像在水平桌面上，玻璃板没有竖直放置时，像会偏上或
偏下，所以如果无论怎样移动蜡烛都无法与像重合，则原因玻璃板没有竖直放置．
(3)光线射到玻璃上，要发生反射和折射．玻璃有两个表面，前表面直接反射，较亮，
所以其中距离观察者较近的像较亮，距离观察者较远的像较暗．
故答案为：(1)B蜡烛；(2)使像更加清晰；玻璃板没有竖直放置；(3)暗．
(1)研究平面镜成像特点时，物像到平面镜的距离、物像连线与平面镜的关系．研究这
些问题确定像的位置是关键．像的位置用蜡烛B与蜡烛A的像重合来确定．实验中既
能看到物体A的像，又能看到蜡烛B，要采用透明的玻璃板．
(2)将A蜡烛点燃可以增加光亮度，使成像更清晰；
玻璃板没有竖直放置时，像会偏上或偏下，使玻璃板后面的蜡烛和玻璃板前面蜡烛的
像不能完全重合．
(3)玻璃表面比较光滑，而且是透明的，因此光线射到玻璃上，要发生反射和折射，这
两种光现象都可以使蜡烛成像．
本题主要考查了平面镜成像特点的实验及操作相关问题，这是光学中的一个重点，也
是近几年来中考经常出现的题型，要求学生熟练掌握，并学会灵活运用．
22.【答案】刻度尺 弹簧测力计 83.3% 越大 0.8N 不变
【解析】解：
(1)测量滑轮组的机械效率时，需要测量拉力的大小和物体上升的高度，所以需要弹簧
测力计和刻度尺；
(2)第4次实验中的有用功为：W =Gh=4.0N×0.2m=0.8J；
有用
总功为：W =Fs=1.6N×0.6m=0.96J；
总W 0.8J
则机械效率为：η= 有×100%= ×100%≈83.3%；
W 0.96J
总
(3)分析表格中第3、4实验数据可知，滑轮组相同，提升的高度相同，所提升的物体
越重，滑轮组的机械效率越大；
(4)所做的额外功为：W额=W总-W有用=0.96J-0.8J=0.16J；
W 0.16J
则动滑轮的重力为：G = 额= =0.8N；
轮 h 0.20m
(5)如图乙所示，将滑轮组换一种绕绳方法，不计摩擦及绳重，克服动滑轮重做的功为
额外功的唯一来源，额外功大小不变，提升相同的物体时，有用功不变，故滑轮组的
机械效率不变。
故答案为：(1)刻度尺；弹簧测力计；(2)83.3%；(3)越大；(4)0.8N；(5)不变。
(1)要想测量滑轮组的机械效率，需要测量拉力的大小和物体上升的高度；
W Gh
(2)根据η= 有×100%= ×100%计算出机械效率的大小；
W Fs
总
(3)根据表格中的数据，利用控制变量法分析；
(4)求出额外功，根据W =Gh求出动滑轮的重力；
(5)不计摩擦及绳重，克服动滑轮重做的功为额外功的唯一来源，额外功大小不变，提
升相同的物体时，有用功不变，据此分析。
本题测量滑轮组的机械效率，考查机械效率的计算和影响机械效率大小的因素，难度
不大，要熟记。
23.【答案】小灯泡短路 左 1.25W 把电压表并联到R 的两端，闭合开关，读出电
0
U
压表示数为U 2.5V × 0
0 22Ω
【解析】解：(1)灯泡与滑动变阻器串联接入电路中；滑片P向右移动灯泡变暗，表明
电流是减小的，即滑动变阻器阻值变大，所以应接左下接线柱，如图所示：
；
(2)闭合开关S，发现小灯泡不亮，电流表有示数，说明电路是通路，即电路中出现了
短路现象，电压表无示数，表明与电压表并联部分电阻为0，即灯泡短路；
(3)电压表示数为2V，小于灯泡额定电压2.5V，要测灯泡额定功率，应向左移动滑片，
减小滑动变阻器接入电路的阻值，使灯泡电压变大，直到达到额定电压2.5V；
由图所示电流表可知，其量程为0～0.6A，分度值为0.02A，示数为0.5A，灯泡额
定功率P=UI=2.5V ×0.5A=1.25W；
(4)①调节滑片，使电压表的示数为小灯泡的额定电压2.5V，此时小灯泡正常发光；
②保持滑片位置不变，断开开关，把电压表并联到R 的两端，闭合开关，读出电压表
0
示数为U ；由于串联电路中各处的电流相同，则通过R 的电流即小灯泡的额定电流为：
0 0
U
I = 0 ；
额 R
0U
③小灯泡额定电功率的表达式为P =U I =2.5V × 0 。
额 额 额 22Ω
故答案为：(1)如图；(2)小灯泡短路；(3)左；1.25W；(4)把电压表并联到R 的两
0
U
端，闭合开关，读出电压表示数为U ；2.5V × 0 。
0 22Ω
(1)滑动变阻器采用一上一下的接法，根据灯泡亮度判定接哪个接线柱；
(2)电流表有示数，说明电路是通路，根据电压表的示数判定故障的原因；
(3)根据电压表示数与灯泡额定电压的关系确定滑动变阻器滑片的移动方向；由图所示
电流表的量程与分度值，读出其示数，然后由P=UI求出灯泡功率；
(4)实验中没有电流表；可以根据电压表和定值店主求出定值电阻的电流，即为通过灯
泡的电流，然后根据功率公式写出表达式。
本题是测量小灯泡的额定功率实验，考查了电路的连接、电路故障的分析、电流表的
读数及电功率的计算，同时考查了对实验设计的分析，关键掌握测量的原理及电表的
使用方法。
