2018-2019学年安徽省芜湖市弋江区白马中学九年级（上）月考物理试
卷（12月份）
一．填空题（每空1分，画图3分．共23分）
1．完全燃烧0.3m3的天然气来加热水箱中的水，放出的热量是 J；若放出热量的
84%被水吸收，则可以将水箱中20kg，20℃的水加热到 ℃．【天然气的热值为
3.0×107J/m3，C ＝4.2×103J（/ kg•℃），当地大气压为一个标准大气压】．在洗浴过程中
水
我们看到浴室里有大量“白气”产生，这些“白气”是水蒸气 （填物态变化）
形成的。

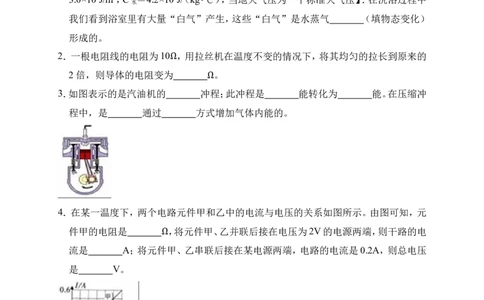

2．一根电阻线的电阻为10 ，用拉丝机在温度不变的情况下，将其均匀的拉长到原来的
2倍，则导体的电阻变为 。
Ω
3．如图表示的是汽油机的 冲程；此冲程是 能转化为 能。在压缩冲
Ω
程中，是 通过 方式增加气体内能的。
4．在某一温度下，两个电路元件甲和乙中的电流与电压的关系如图所示。由图可知，元
件甲的电阻是 ，将元件甲、乙并联后接在电压为2V的电源两端，则干路的电
流是 A；将元件甲、乙串联后接在某电源两端，电路的电流是0.2A，则总电压
Ω
是 V。
5．在如图所示的电路中，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P向右移
动时，电压表V 的示数将 （变大/不变/变小），电压表V 与电流表A示数的比
2 1
值将 （变大/不变/变小）。6．家庭电路中空气开关的作用是 ，当电路中 时会引起空气开关跳闸。

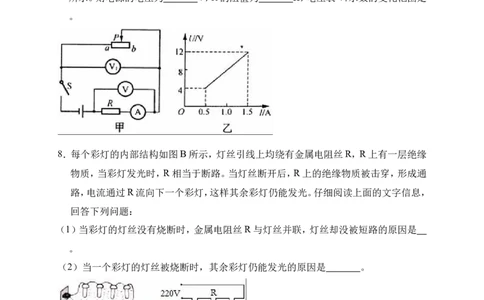

7．如图甲所示的电路中，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P由a端
移动到 b端时，测得电阻R两端的电压U与通过电阻R的电流I的变化关系如图乙
所示。则电源的电压为 V，R的阻值为 ，电压表V 示数的变化范围是
1
。
Ω
8．每个彩灯的内部结构如图B所示，灯丝引线上均绕有金属电阻丝R，R上有一层绝缘
物质，当彩灯发光时，R相当于断路。当灯丝断开后，R上的绝缘物质被击穿，形成通
路，电流通过R流向下一个彩灯，这样其余彩灯仍能发光。仔细阅读上面的文字信息，
回答下列问题：
（1）当彩灯的灯丝没有烧断时，金属电阻丝R与灯丝并联，灯丝却没被短路的原因是
。
（2）当一个彩灯的灯丝被烧断时，其余彩灯仍能发光的原因是 。
9．如图甲是家用插线板在乙图画出插线板内部开关和两插座的连线，并接入家庭电路，
要求： 插线板上的开关可同时控制两插座的通、断。 开关接通时两插座都能提供
220V电压。
① ②二．选择题（每小题3分，共21分）
10．某同学用酒精灯给一杯水加热，探究水沸腾前后温度变化特点，根据实验数据作出了
如下图象，最合理的图象是（ ）
A． B．
C． D．
11．用两个相同的电热器给质量同为2kg的物质甲和水加热，它们的温度随时间的变化
关系如图所示，据此判断甲物质10min吸收的热量为（ ）
A．5.04×105 J B．4.2×105 J
C．2.52×105 J D．条件不足，不能计算
12．如图所示的电路，电源电压不变，闭合开关S后，灯L 和L 均发光，过了一段时间，
1 2
一盏灯突然熄灭，而电流表和电压表的示数都不变，则发生的故障可能是（ ）A．L 断路 B．L 断路 C．L 短路 D．L 短路
2 1 2 1
13．如图所示的电路中，电源两端的电压保持不变，闭合开关S，将滑动变阻器的滑片P
向右移，下列说法正确的是（ ）
A．电压表V 与电压表V 的示数之和保持不变
l 2
B．电压表V 与电流表A的示数之比保持不变
2
C．电流表A的示数变小，电压表V 的示数变大
l
D．电流表A的示数变小。电压表V 的示数变大
2
14．小明观察家中的电能表（如图），下列说法正确的是（ ）
A．此电能表应该接在小于220V时使用
B．电能表的短时间工作电流不能超过20A
C．小明家本月已经消耗的电能为107kW•h
D．此电能表转盘每小时转过3000转
15．如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入电源的
三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常发光拔出电饭煲的插头
电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均能发光。则可以判断出
电路的故障是（ ）A．电热壶所在电路的B、D两点间断路
B．插座的接地线断路
C．电路的C、D两点间导线断路
D．电路的A、B两点间导线断路
16．如图所示，电源电压保持不变，表 、 、 是电流表或电压表，滑动变阻器R 的滑
2
片P在中点，闭合开关S，三只电表均有示数。当滑片P向左移动时，下列说法正确的
① ② ③
是（ ）
A．若电阻串联， 、 是电压表，则表 示数变大
B．若电阻串联， 、 是电压表，则表 示数不变
① ② ③
C．若电阻并联， 、 是电流表，则表 示数不变
① ③ ②
D．若电阻并联， 、 是电流表，则表 示数变大
① ③ ②
三．探究实验题（第17题5分，第18题10分、第19题12分．共27分）
① ② ③
17．小明猜想，水中加入别的物质后，一定会对水的凝固点产生影响，为了验证这一猜想
他将一些盐放入水中，并把盐水用容器盛好放入冰箱，研究盐水的凝固过程。每隔一
定时间，小明就观察盐水状态、测出温度，并将凝固过程记录的温度数据画成了凝固
图象如图甲所示。（1）从图象中可以看出盐水从第 分钟开始凝固，凝固过程用了 分钟。
（2）从图象中得到晶体的液态物质在凝固时的温度将 。（填“变大”“变小”或
“不变”）
（3）凝固点为 ℃．实验验证了小明的猜想，因为与水相比，凝固点变 了
（选填“高”或“低”）。
（4）如果将一个装有冰水混合物的试管放入正在熔化的盐冰水混合物中如图乙所示，试
管中的冰水混合物中的冰会 （选填“变多”、“变少”或“不变”）。
18．小明为测量小灯泡正常发光时的电阻（阻值约为10Ώ），设计了图1所示的电路图。已
知电源电压为 6V，灯泡的额定电压为 3.8V，滑动变阻器标有“20Ώ 1A”字样。
（1）图2是小明根据电路图连接的实物图。闭合开关后，移动滑动变阻器的滑片，发现小
灯泡 ；经检查，是由于一根导线连接错误。请你在实物图中连接错误的导线上
打“×”并补画出正确的连线。
（2）若电压表0～15V的量程损坏，为完成实验，请你使用原有器材重新设计一个串联电
路，并将设计的电路图画在上面的虚线框内。
（3）根据你的设计重新连接电路进行实验。闭合开关，移动滑动变阻器的滑片使电压表
示数为 V，小灯泡正常发光，此时电流表的示数为0.4A，则小灯泡的电阻是
Ώ。（4）利用图中的器材还能完成的实验是 。（写出一个即可）
19．在“探究导体的电流跟电阻的关系”实验中，老师提供的器材有：电源（电压恒为
4.5V），电流表、电压表和开关各一个，四个定值电阻（10 、15 、20 、30 ），两个滑动
变阻器（规格分别是“5 ，2A”、“20 ，1A”），导线若干。
Ω Ω Ω Ω
（1）请用笔画线表示导线，在图甲中将实验电路图连接完整。
Ω Ω
（2）在连接电路时，要求先将开关、滑动变阻器分别处于 的位置。（填字母）
A．断开、阻值最小处 B．断开、阻值最小处
C．断开、阻值任意 D．断开、阻值最大处
（3）实验时，先在ab间接接入10 电阻，移动滑P，使电压表示数为3V，并记录相应的电
流值；再改接l5 的电阻，此时滑片P应向 （选填“c”或“d”）端移动，这样
Ω
移动滑片的目的是： 。
Ω
（4）本实验需在ab间先后接入上述四个定值电阻，为完成整个实验，应该选取规格为
的滑动变阻器。
（5）通过实验获取数据，得到如图乙所示导体的电流I随电阻R变化的图象，由图象可得
出结论： 。
四．计算与推导题（第20题7分，第21题12分，共19分）
20．由欧姆定律和并联电路的特点导出：并联的两个导体的总电阻的倒数等于各导体的
电阻倒数之和。并说明当并联电路中其中一个电阻增大时，电路中的总电阻增大。
21．在图甲所示电路中，R 、R 为定值电阻，改变滑动变阻器R 的滑片位置，电压表V 、
0 2 1 1
V 和电流表A的示数均要发生变化。两电压表示数随电流变化的图线如图乙所示。
2
求：（1）电阻R 为多少欧？
2
（2）电阻R 电阻和电源电压分别为多少？
02018-2019 学年安徽省芜湖市弋江区白马中学九年级（上）月
考物理试卷（12 月份）
参考答案与试题解析
一．填空题（每空1分，画图3分．共23分）
1．完全燃烧0.3m3的天然气来加热水箱中的水，放出的热量是 9×1 0 6 J；若放出热量
的84%被水吸收，则可以将水箱中20kg，20℃的水加热到 10 0 ℃．【天然气的热值
为3.0×107J/m3，C ＝4.2×103J（/ kg•℃），当地大气压为一个标准大气压】．在洗浴过程
水
中我们看到浴室里有大量“白气”产生，这些“白气”是水蒸气 液化 （填物态变
化）形成的。
【分析】（1）根据Q＝Vq求出天然气完全燃烧放出的热量；
（2）根据题意求出水吸收的热量，根据Q＝cm（t﹣t ）求出水的末温；
0
（3）能判断出液化现象，要知道“白气”是液态小水珠。“白气”的形成是液化现象。
【解答】解：（1）天然气完全燃烧放出的热量Q ＝Vq＝0.3m3×3.0×107J/m3＝9×106J；
放
（2）水吸收的热量Q ＝84%Q ＝84%×9×106J＝7.56×106J，
吸 放
∵Q＝cm（t﹣t ）
0
∴水的末温t＝ +t ＝ +20℃＝110℃，
0
因为在一标准大气压下水的沸点为100℃，且沸腾后继续吸热温度不变，所以水的末温
为100℃；
（3）在洗浴过程中我们看到浴室里有大量“白气”产生，这些“白气”是热水产生温度
较高的水蒸气液化形成的小水滴。
故答案为：9×106；100；液化。
【点评】此题主要考查的是学生对热值、热量计算公式和液化现象的理解和掌握，基础性
题目。
2．一根电阻线的电阻为10 ，用拉丝机在温度不变的情况下，将其均匀的拉长到原来的
2倍，则导体的电阻变为 4 0 。
Ω
【分析】电阻的影响因素是材料、长度、横截面积，当导线被拉长后，长度变长的同时，横
Ω截面积变小，但导体的整个体积不变。
【解答】解：当导体的长度拉长到原来的2倍时，其材料和体积均不变，则横截面积变为
原来的 ；
而导体的电阻与长度成正比，与横截面积成反比，所以此时导体的电阻变为原来的4倍，
即40 。
故答案为：40。
Ω
【点评】该题考查了影响电阻大小的因素，关键要知道导体电阻与长度成正比，与横截面
积成反比。
3．如图表示的是汽油机的 做功 冲程；此冲程是 内 能转化为 机械 能。在压缩
冲程中，是 活塞 通过 做功 方式增加气体内能的。
【分析】内燃机的四个冲程有吸气冲程、压缩冲程、做功冲程、排气冲程，根据气门闭合情
况和活塞运动方向判断是哪一个冲程；
将机械能转化为内能的是压缩冲程，将内能转化为机械能的是做功冲程；压缩冲程和做
功冲程都是通过做功的方式改变内能的。
【解答】解：由图知，两个气门关闭，火花塞点火，活塞向下运动，所以该图表示的是汽油
机的做功冲程；在该冲程中，消耗内能，产生机械能，故是将内能转化为机械能的过程
在压缩冲程中，机械能转化为混合气体的内能，即是活塞通过压缩气缸内气体做功的方
式增加气体内能的。
故答案为：做功；内；机械；活塞；做功。
【点评】本题主要考查对热机一个工作循环中各冲程情况的了解以及工作的实质，并掌握
涉及能量转化的两个冲程。
4．在某一温度下，两个电路元件甲和乙中的电流与电压的关系如图所示。由图可知，元
件甲的电阻是 5 ，将元件甲、乙并联后接在电压为2V的电源两端，则干路的电流
是 0. 6 A；将元件甲、乙串联后接在某电源两端，电路的电流是0.2A，则总电压是
Ω3 V。
【分析】（1）由图象可知元件甲的I﹣U图象是正比例函数，通过甲的电流和两端的电压
成正比，则甲的电阻为定值电阻，读出任意一组电流和电压值，根据欧姆定律求出其
阻值；
（2）两元件并联后接在电压为2V的电源两端时它们两端的电压相等，根据图象读出通
过两元件的电流，根据并联电路的电流特点求出干路的电流；
（3）将元件甲、乙串联后接在某电源两端时通过它们的电流相等，根据图象读出两元件
两端的电压，根据串联电路的电压特点求出总电压。
【解答】解：（1）由图象可知元件甲为定值电阻，当U ＝1V时，I ＝0.2A，
甲 甲
由I＝ 可得，元件甲的电阻：
R ＝ ＝ ＝5 ；
甲
Ω
（2）因并联电路中各支路两端的电压相等，
所以，将元件甲、乙并联后接在电压为2V的电源两端时，两元件两端的电压均为2V，
由图象可知，I ＝0.4A，I ＝0.2A，
甲 乙
因并联电路中干路电流等于各支路电流之和，
所以，干路的电流：
I＝I +I ＝0.4A+0.2A＝0.6A；
甲 乙
（3）因串联电路中各处的电流相等，
所以，将元件甲、乙串联后接在某电源两端，电路的电流是0.2A时，通过两元件的电流均
为0.2A，
由图象可知，两元件两端的电压分别为：U ＝1V，U ＝2V，
甲 乙
因串联电路中总电压等于各分电压之和，
所以，总电压：U＝U +U ＝1V+2V＝3V。
甲 乙
故答案为：5；0.6；3。
【点评】本题考查了串并联电路的特点和欧姆定律的应用，从图象中获取有用的信息是关
键。
5．在如图所示的电路中，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P向右移
动时，电压表V 的示数将 变大 （变大/不变/变小），电压表V 与电流表A示数的比
2 1
值将 不变 （变大/不变/变小）。
【分析】由电路图可知，R 与R 串联，电压表V 测R 两端的电压，电压表V 测R 两端的
1 2 1 1 2 2
电压，电流表测电路中的电流，根据滑片的移动可知接入电路中电阻的变化，根据欧
姆定律可知电路中电流的变化和 R 两端的电压变化，根据串联电路的电压特点可知
1
R 两端的电压变化，根据欧姆定律结合R 的阻值判断电压表V 与电流表A示数的比
2 1 1
值的变化。
【解答】解：由电路图可知，R 与R 串联，电压表V 测R 两端的电压，电压表V 测R 两
1 2 1 1 2 2
端的电压，电流表测电路中的电流，
当滑动变阻器的滑片P向右移动时，接入电路中的电阻变大，电路中的总电阻变大，
∵I＝ ，
∴电路中的电流变小，R 两端的电压变小，
1
∵串联电路中总电压等于各分电压之和，
∴R 两端的电压变大，即电压表V 的示数将变大，
2 2
∵电压表V 与电流表A示数的比值等于定值电阻R 的阻值，
1 1
∴电压表V 与电流表A示数的比值不变。
1
故答案为：变大；不变。
【点评】本题考查了串联电路的特点和欧姆定律的应用，关键是能把比值问题转化为阻值
问题来处理，这样就可以减小问题的复杂性。
6．家庭电路中空气开关的作用是 保护电路 ，当电路中 发生短路或用电器总功率过大 时会引起空气开关跳闸。
【分析】当电路中发生短路或用电器总功率过大时，电路中电流过大，空气开关中的电磁
铁会产生较强的磁性吸引衔铁，使开关断开，切断电路起到保护电路的作用。
【解答】解：
家庭电路中空气开关的作用是保护电路，当电路中发生短路或电路中电流过大时会引起
空气开关跳闸。
故答案为：保护电路；发生短路或用电器总功率过大。
【点评】本题考查学生对空气开关的了解，知道“发生短路或用电器总功率过大﹣﹣电路
中的电流过大﹣﹣跳闸”的道理，是物理知识在生活中的实际应用。
7．如图甲所示的电路中，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P由a端
移动到 b端时，测得电阻R两端的电压U与通过电阻R的电流I的变化关系如图乙
所示。则电源的电压为 1 2 V，R的阻值为 8 ，电压表V 示数的变化范围是 0
1
～ 8V 。
Ω
【分析】由电路图可知，定值电阻R与滑动变阻器串联，电压表V测R两端的电压，电压
表V 测滑动变阻器两端的电压，电流表测电路中的电流。
1
（1）当滑动变阻器滑片P位于a端时，接入电路中的电阻为零，电路为R的简单电路，电
压表V测电源两端的电压，根据图象读出电源的电压和电路中的电流，根据欧姆定律
求出R的阻值；
（2）当滑片位于b端时，电路中的电流最小，电压表V 的示数最大，根据图象读出电压表
1
的示数，根据串联电路的电压特点求出变阻器两端的电压，然后得出电压表V 示数的
1
变化范围。
【解答】解：由电路图可知，定值电阻R与滑动变阻器串联，电压表V测R两端的电压，电
压表V 测滑动变阻器两端的电压，电流表测电路中的电流。
1
（1）当滑片在a端时滑动变阻器接入电路中的电阻为0 ，电压表V 被短路示数为0V，电
1
Ω路为R的简单电路，电路中的电阻最小，电流最大，
由图象可知，电源的电压U＝12V，电路中的电流I＝1.5A，
由I＝ 可得，R的阻值：
R＝ ＝ ＝8 ；
Ω
（2）当滑片位于b端时滑动变阻器接入电路中的电阻最大，电压表V 的示数最大，电压
1
表V的示数最小，电路中的电流最小，
由图象读出R两端的电压U ＝4V，
R
因串联电路中总电压等于各分电压之和，
所以，滑动变阻器两端的电压：
U ＝U﹣U ＝12V﹣4V＝8V，
滑 R
则电压表V 示数的变化范围为0～8V。
1
故答案为：12；8；0～8V。
【点评】本题考查了串联电路的特点和欧姆定律的应用，关键是会判断电路中电流和电压
的对应关系并能读出相应的示数。
8．每个彩灯的内部结构如图B所示，灯丝引线上均绕有金属电阻丝R，R上有一层绝缘
物质，当彩灯发光时，R相当于断路。当灯丝断开后，R上的绝缘物质被击穿，形成通
路，电流通过R流向下一个彩灯，这样其余彩灯仍能发光。仔细阅读上面的文字信息，
回答下列问题：
（1）当彩灯的灯丝没有烧断时，金属电阻丝 R与灯丝并联，灯丝却没被短路的原因是
当彩灯发光时， R 相当于断路 。
（2）当一个彩灯的灯丝被烧断时，其余彩灯仍能发光的原因是 当灯丝断开后， R 上的绝
缘物质被击穿，形成通路 。
【分析】根据题中提供的彩灯的内部结构回答下列问题。【解答】解：（1）当彩灯的灯丝没有烧断时，金属电阻丝R与灯丝并联，而此时R相当于断
路，因此灯丝没被短路。
（2）当灯丝断开后，R上的绝缘物质被击穿，形成通路，电流通过R流向下一个彩灯，这
样其余彩灯仍能发光。
故答案为：（1）当彩灯发光时，R相当于断路；（2）当灯丝断开后，R上的绝缘物质被击穿，
形成通路。
【点评】本题考查电路的基本连接方式，以及导体与绝缘体的作用。
9．如图甲是家用插线板在乙图画出插线板内部开关和两插座的连线，并接入家庭电路，
要求： 插线板上的开关可同时控制两插座的通、断。 开关接通时两插座都能提供
220V电压。
① ②
【分析】对于电灯接线操作的基本要求是：“火线零线并排走，零线直接进灯头，火线接
在开关上，通过开关进灯头。”而对于插座的接线方法是要求“左零右火”，三孔插
座还要求中接地，如果电路中有熔丝，则要将熔丝接到火线上。
【解答】解：根据家庭电路的连线规则和用电器的使用原则，连接电路如下图：
【点评】本题考查了家庭电路中插排的连接方法，注意开关的作用和三孔插座的接法是关
键。
二．选择题（每小题3分，共21分）
10．某同学用酒精灯给一杯水加热，探究水沸腾前后温度变化特点，根据实验数据作出了
如下图象，最合理的图象是（ ）A． B．
C． D．
【分析】水在沸腾时，需要从外界吸收热量但是水的温度保持不变，在水沸腾前由于有外
界的热源加热，所以温度变化快一些，而实验结束后撤去热源，水的温度下降，其温度
变化速度会比沸腾前慢一些。且温度达到室温后，将不再变化。
【解答】解：A．从图象可知，沸腾前温度升高的比较快，而沸腾后温度降低的比较慢，故A
正确；
B、图象符合实验前变化快而实验后变化慢的特点，但是没有表示出温度到达室温后保
持不变，故B错误；
C、从图象可以看出实验前温度变化比较慢而实验后温度变化比较快，不符合实验事实，
故C错误；
D、从图象可以看出，在沸腾结束后温度降低到起始温度以下了，不符合客观事实，故D
错误；
故选：A。
【点评】根据水沸腾时温度变化的特点以及沸腾前后的温度变化情况进行作答。
11．用两个相同的电热器给质量同为2kg的物质甲和水加热，它们的温度随时间的变化
关系如图所示，据此判断甲物质10min吸收的热量为（ ）
A．5.04×105 J B．4.2×105 JC．2.52×105 J D．条件不足，不能计算
【分析】由图可以求出水加热20min吸收的热量，可求水加热10min吸收的热量，因为用
两个相同的电热器给质量相同的物质甲和水加热，甲物质10min吸收的热量等于水加
热10min吸收的热量。
【解答】解：
水加热20min吸收的热量：
Q ＝c m △t ＝4.2×103J/（kg•℃）×2kg×60℃＝5.04×105J。
水吸 水 水 水
水加热10min吸收的热量：
Q ′＝ Q ＝ ×5.04×105J＝2.52×105J。
水吸 水吸
因为用两个相同的电热器给质量相同的物质甲和水加热，
甲物质10min吸收的热量：
Q ＝Q ′＝2.52×105J。
甲吸 水吸
故选：C。
【点评】比较两个量的大小一定要根据公式来分析，这样思维严谨些。有图象的要合理利
用图象。解决此题的关键就是能得出质量相同的物质甲和水加热相同时间吸收的热量
相同。
12．如图所示的电路，电源电压不变，闭合开关S后，灯L 和L 均发光，过了一段时间，
1 2
一盏灯突然熄灭，而电流表和电压表的示数都不变，则发生的故障可能是（ ）
A．L 断路 B．L 断路 C．L 短路 D．L 短路
2 1 2 1
【分析】如图所示，两灯泡并联，电流表测量的是灯L 中电流，电压表测量的是灯L 两端
2 1
的电压，也就是灯L 两端的电压，即电源电压。根据电流表、电压表在电路中的特征逐
2
一进行判断。
【解答】解：
A、灯L 断路，则电流表被断路，电流表无示数。不合题意。
2
B、灯L 断路，则电压表直接测电源电压，并且示数不变。L 支路不受影响，故电流表示数
1 2不变，符合题意。
C、灯L 短路，则电流表直接与电源两极相连，会损坏，不合题意。
2
D、灯L 短路，则电压表与导线并联，则电压表被短路，电压表无示数，不合题意。
1
故选：B。
【点评】此题考查了用电流表、电压表来判断电路故障，对两表的用法和特征要会运用。
13．如图所示的电路中，电源两端的电压保持不变，闭合开关S，将滑动变阻器的滑片P
向右移，下列说法正确的是（ ）
A．电压表V 与电压表V 的示数之和保持不变
l 2
B．电压表V 与电流表A的示数之比保持不变
2
C．电流表A的示数变小，电压表V 的示数变大
l
D．电流表A的示数变小。电压表V 的示数变大
2
【分析】先判断电路的连接方式和两个电压表分别是测量哪个电阻的电压后，由串联电路
的特点分析。
【解答】解：电阻R 和R 是串联，V 测总电压，即电源电压，V 测R 的电压，滑片向右移
1 2 1 2 2
动时，电阻变大，电流变小，由串联电路的分压原理知，滑动变阻器上的电压增大，即
电压表V 的示数变大，而电源电压是不变的，即V 示数不变。
2 1
故选：D。
【点评】本题利用了串联的分压原理求解：串联电路中的各用电器的电压之比等于电阻之
比，当电阻变大时，所分的电压也变大，反之减小。
14．小明观察家中的电能表（如图），下列说法正确的是（ ）A．此电能表应该接在小于220V时使用
B．电能表的短时间工作电流不能超过20A
C．小明家本月已经消耗的电能为107kW•h
D．此电能表转盘每小时转过3000转
【分析】利用下列信息判断：
（1）电能表上“220V 10（20A）”表示该电能表在220V的电路中使用，标定电流为
10A，平时工作允许通过的最大电流为20A；
（2）电能表是测量用电器在一定时间内消耗电能多少的仪表。电能表表盘上显示的数字
是已消耗的电能；
（3）“3000R/kW•h”表示每消耗1kW•h的电能，电能表的转盘转3000转。
【解答】解：
A、此电能表应该接在220V的电路中使用，故A错；
B、由“10（20A）”可知，此电能表工作时的电流不超过20A，故B正确；
C、小明家接入电能表后已经消耗的电能为107.0kW•h，不是本月消耗电能，故C错误；
D、“3000R/kW•h”表示每消耗1kW•h的电能，电能表的转盘转3000转，不是电能表转
盘每小时转过3000转，故D错误。
故选：B。
【点评】本题考查对电能表参数的理解，关键是理解电能表各参数的物理意义。
15．如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入电源的
三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常发光拔出电饭煲的插头
电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均能发光。则可以判断出
电路的故障是（ ）
A．电热壶所在电路的B、D两点间断路
B．插座的接地线断路
C．电路的C、D两点间导线断路D．电路的A、B两点间导线断路
【分析】正在烧水的电热壶突然不能工作，但电灯仍正常工作，说明有地方开路了。
【解答】解：电灯仍正常工作，说明不是保险丝烧坏了，没有发生短路，而把测电笔分别插
入插座的左、右插孔，氖管均能发光，说明火线有电，而零线开路了，且是在C、D之间
开路。
故选：C。
【点评】本题考查了家庭电路故障的检修。测电笔能亮，说明火线上有电，而零线上本该
不亮，但也亮了，说明是零线开路了。
16．如图所示，电源电压保持不变，表 、 、 是电流表或电压表，滑动变阻器R 的滑
2
片P在中点，闭合开关S，三只电表均有示数。当滑片P向左移动时，下列说法正确的
① ② ③
是（ ）
A．若电阻串联， 、 是电压表，则表 示数变大
B．若电阻串联， 、 是电压表，则表 示数不变
① ② ③
C．若电阻并联， 、 是电流表，则表 示数不变
① ③ ②
D．若电阻并联， 、 是电流表，则表 示数变大
① ③ ②
【分析】1、当电阻串联时， 如果是电流表，滑动变阻器将会被短路，故 是电压表测量
① ② ③
滑动变阻器两端的电压； 如果是电压表，电路断路，故 是电流表，测量总电流；
① ①
没有和任何用电器连接，直接连在电源两端，所以 是电压表，测量电源电压；然后根
② ② ③
据滑片的移动方向、串联电路特点、欧姆定律分析答题。
③
2、当电阻并联时， 如果是电压表，电阻串联，所以 是电流表，测量总电流；
如果是电压表，电路断路，所以 是电流表，测量通过滑动变阻器的电流；
① ①
如果是电流表，电路短路，所以 是电压表，测量滑动变阻器两端电压，也就是电源电
③ ③
压；
② ②
然后根据滑片的移动方向、并联电路特点、欧姆定律分析答题。
【解答】解：（1）当电阻串联时， 是电压表，测量滑动变阻器两端的电压， 是电流表，
测量总电流， 是电压表，测量电源电压；因为电源电压不变，所以 的示数不变，故
① ②
A错误；当滑片向左移动时，滑动变阻器电阻接入电路的阻值变小，电路总电阻变小，
③ ③电路电流变大， 的示数变大，故B错误。
（2）当电阻并联时， 是电流表，测量总电流， 是电流表，测量通过滑动变阻器的电流，
②
是电压表，测量滑动变阻器两端电压，也就是电源电压，故D错误；电源电压不变，
① ③
则 的示数不变，故C正确。
②
故选：C。
②
【点评】本题考查欧姆定律的应用和串、并联电路中电流表和电压表的判断，掌握电压表
与电流表的用法、正确分析电路图是解题的关键。
三．探究实验题（第17题5分，第18题10分、第19题12分．共27分）
17．小明猜想，水中加入别的物质后，一定会对水的凝固点产生影响，为了验证这一猜想
他将一些盐放入水中，并把盐水用容器盛好放入冰箱，研究盐水的凝固过程。每隔一
定时间，小明就观察盐水状态、测出温度，并将凝固过程记录的温度数据画成了凝固
图象如图甲所示。
（1）从图象中可以看出盐水从第 1 0 分钟开始凝固，凝固过程用了 1 0 分钟。
（2）从图象中得到晶体的液态物质在凝固时的温度将 不变 。（填“变大”“变小”
或“不变”）
（3）凝固点为 ﹣ 2 ℃．实验验证了小明的猜想，因为与水相比，凝固点变 低 了（选
填“高”或“低”）。
（4）如果将一个装有冰水混合物的试管放入正在熔化的盐冰水混合物中如图乙所示，试
管中的冰水混合物中的冰会 变多 （选填“变多”、“变少”或“不变”）。
【分析】（1）根据图象可知：凝固过程是温度保持不变的那一段，即可确定正确答案；
（2）液态的晶体有一定的凝固温度，凝固的过程中放热，但温度是不变的；
（3）与水凝固的图象对比即可求解；
（4）根据晶体凝固的条件可知：冰水混合物会向盐冰水混合物放热，由此确定冰水混合
物中的水会有部分结冰，则可判断冰的变化。【解答】解：（1）晶体的凝固过程中温度保持不变，在图象中与横轴平行的一段是温度保
持不变的，
所以盐水从第10分钟开始凝固，到第20分钟凝固完成，凝固过程用了10分钟；
故答案为；10；10。
（2）液态晶体有一定的凝固温度，凝固时放热，温度是不变的。
故答案为：不变。
（3）从图象可知：温度保持不变的温度是﹣2℃，故该盐水的凝固点是﹣2℃；
又知：水的凝固点是0℃，
所以与水相比，盐水的凝固点变低；
故答案为：﹣2；低。
（3）冰水混合物的温度是0℃，而盐冰水混合物的温度是﹣2℃，所以冰水混合物会向盐
冰水混合物放热，冰水混合物中的水会达到凝固结冰的条件，故冰水混合物中的冰会
变多。
故答案为：变多。
【点评】解决此题的根据是要读懂晶体凝固的图象，特别是要弄明白究竟哪段是凝固过程。
还要知道晶体在熔化或凝固过程中温度保持不变，非晶体在熔化或凝固过程中温度不
断变化。
18．小明为测量小灯泡正常发光时的电阻（阻值约为10Ώ），设计了图1所示的电路图。已
知电源电压为 6V，灯泡的额定电压为 3.8V，滑动变阻器标有“20Ώ 1A”字样。
（1）图2是小明根据电路图连接的实物图。闭合开关后，移动滑动变阻器的滑片，发现小
灯泡 不发光 ；经检查，是由于一根导线连接错误。请你在实物图中连接错误的导
线上打“×”并补画出正确的连线。
（2）若电压表0～15V的量程损坏，为完成实验，请你使用原有器材重新设计一个串联电路，并将设计的电路图画在上面的虚线框内。
（3）根据你的设计重新连接电路进行实验。闭合开关，移动滑动变阻器的滑片使电压表
示数为 2.2 V，小灯泡正常发光，此时电流表的示数为 0.4A，则小灯泡的电阻是
9.5 Ώ。
（4）利用图中的器材还能完成的实验是 测量小灯泡电功率 。（写出一个即可）
【分析】（1）电压表的内阻很大，串联在电路中。其它元件都相当于导线，都不能正常工作。
实物连接图中找错误之处，主要从电压表、电流表、滑动变阻器的正确使用上考虑：
从电流表、电压表的量程、连接方式、正负接线柱的接入方法上考虑。
从滑动变阻器选择的接线柱考虑。
（2）电压表0～15V量程损坏，电源电压为6V，灯泡额定电压为3.8V，根据串联电路电压
特点，将电压表并联在滑动变阻器两端，使滑动变阻器两端电压为2.2V，可以完成实
验。
（3）根据串联电路的电压关系，要增大滑动变阻器两端的电压，需要增大接入电路中的
电阻；根据欧姆定律的变形公式R＝ 计算出小灯泡的电阻。
（4）根据本实验的器材和电路的连接确定还能完成的电学实验
【解答】解：（1）电压表的内阻很大，串联在电路中。电路中几乎无电流，所以电流表无示
数，灯泡不亮。
经分析，滑动变阻器与灯泡并联错误。如果电流从电流表出来，先经过灯泡，再滑动变阻
器，到电源的负极。
只移动一根导线的情况下，会造成电压表测滑动变阻器两端电压。
如果电流从电流表出来，先经过滑动变阻器，再经灯泡到电源的负极，只改变一根导线，
电压表测灯泡电压，符合题意。如图。（2）灯泡正常工作时，滑动变阻器电压为：U′＝U﹣U ＝6V﹣3.8V＝2.2V＜3V。
L
所以电压表并联在滑动变阻器两端。如图。
（3）由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端电压，灯泡额定电
压是3.8V，电源电压为6V；
闭合开关，移动滑动变阻器的滑片使电压表示数为6V﹣3.8V＝2.2V；灯泡正常发光时电
路电流为0.4A，
由I＝ 得，灯泡正常发光时的电阻R ＝ ＝ ＝9.5 。
L
Ω
（4）本实验的器材和电路连接与测小灯泡的电功率是相同的，所以，利用图中所示的装
置，还能完成初中物理电学的测小灯泡的电功率实验。
故答案为：（1）不亮；见上图。（2）见上图。（3）2.2；9.5；（4）测量小灯泡电功率。
【点评】本题考查伏安法测电阻，实验过程中，做好手和眼的分工。在实物图中找出错误
之处，对电压表、电流表、滑动变阻器的正确使用逐条分析，防止遗漏错误。
19．在“探究导体的电流跟电阻的关系”实验中，老师提供的器材有：电源（电压恒为
4.5V），电流表、电压表和开关各一个，四个定值电阻（10 、15 、20 、30 ），两个滑动
变阻器（规格分别是“5 ，2A”、“20 ，1A”），导线若干。
Ω Ω Ω Ω
（1）请用笔画线表示导线，在图甲中将实验电路图连接完整。
Ω Ω（2）在连接电路时，要求先将开关、滑动变阻器分别处于 D 的位置。（填字母）
A．断开、阻值最小处 B．断开、阻值最小处
C．断开、阻值任意 D．断开、阻值最大处
（3）实验时，先在ab间接接入10 电阻，移动滑P，使电压表示数为3V，并记录相应的电
流值；再改接l5 的电阻，此时滑片P应向 c （选填“c”或“d”）端移动，这样移
Ω
动滑片的目的是： 使定值电阻两端的电压保持 3V 不变 。
Ω
（4）本实验需在ab间先后接入上述四个定值电阻，为完成整个实验，应该选取规格为
20 ， 1A 的滑动变阻器。
（5）通过实验获取数据，得到如图乙所示导体的电流I随电阻R变化的图象，由图象可得
Ω
出结论： 电压一定时，通过导体的电流与导体的电阻成反比 。
【分析】（1）由电路图可知，电压表与电阻R并联，电阻与滑动变阻器、电流表串联，然后
根据电流从正接线流入，负接线柱流出将电流表接入电路中；
（2）连接电路时，开关应该断开，闭合开关前，滑动变阻器滑片P应位于最高阻值处；
（3）当将电阻由5 更换为10 后，定值电阻阻值变大，定值电阻分压变大，滑动变阻器
分压变小，为保证电阻两端电压不变，应向c端移动滑动变阻器滑片，使滑动变阻器接
Ω Ω
入电路的阻值变大，使定值电阻两端电压保持3V不变；
（4）滑动变阻器最大阻值太小，滑动变阻器的最大分压太小，定值电阻不能达到1.5V，为
使实验能正常进行，可以更换最大阻值大的滑动变阻器或使定值电阻两端电压变大；
（5）用控制变量法进行分析，即电压一定时，通过导体的电流与电阻成正比。
【解答】解：（1） 定值电阻与滑动变阻器、电流表串联接入电路；电压表与电阻并联，电
流从“+”接线柱流入，从“﹣”接线柱流出；如图所示：
①（2）在连接电路时，要求先将开关断开，滑动变阻器滑片处于最大阻值处，故选项D符合
题意；
（3）定值电阻由5 更换为10 后，定值电阻分压变大，大于原来的电压，为保持定值电
阻两端电压不变，由电路图可知，应向c端移动滑动变阻器滑片，增大滑动变阻器接入
Ω Ω
电路的阻值，增大滑动变阻器的分压，使定值电阻两端电压减小到原来的3V，保持定
值电阻两端电压一定。
（4）实验中，当定值电阻是30 时，流过电路的电流I＝ ＝0.1A，
Ω
滑动变阻器接入电路的阻值应为R ＝ ＝ ＝15 ＞5 ，
滑
Ω Ω
为使实验能顺利进行，可以更换最大阻值较大的滑动变阻器，使用规格为“20 ；1A”的
滑动变阻器，使定值电阻两端的电压变大，等于3V；
Ω
（5）从表中数据可以看出，导体两端的电压一定时，通过导体的电流跟导体的电阻成反
比。
故答案为：（1）如上图（连接ae或电压表负接线柱连接e或f均可）；
（2）D；
（3）c；使定值电阻两端的电压保持3V不变；
（4）“20 ；1A”
（5）电压一定时，通过导体的电流与导体的电阻成反比。
Ω
【点评】本题考查了连接电路图、滑动变阻器的调节、实验方案的改进等问题，实验中应
用了控制变量法，解题时注意该方法的应用。第（3）小题是本题的难点，知道实验过程
中应控制定值电阻两端的电压不变，分析清楚电路结构、认真分析实验数据是正确解题的基础与关键。
四．计算与推导题（第20题7分，第21题12分，共19分）
20．由欧姆定律和并联电路的特点导出：并联的两个导体的总电阻的倒数等于各导体的
电阻倒数之和。并说明当并联电路中其中一个电阻增大时，电路中的总电阻增大。
【分析】（1）根据并联电路的电压特点和欧姆定律表示出各支路的电流，根据并联电路的
电流特点得出干路电流，据此推导证明。
（2）当并联电路中其中一个电阻增大时，本支路电流减小、总电流减小，再利用欧姆定律
得出电路中的总电阻变化。
【解答】证明：
（1）在并联电路中，各支路两端的电压相等，并且等于总电压，
即：U＝U ＝U ，
1 2
由欧姆定律可得，各个支路的电流以及干路电流分别为：
I ＝ ，I ＝ ，I＝ ，
1 2
因并联电路中干路电流等于各支路电流之和，
所以，I＝I +I ，
1 2
即： ＝ + ，
化简可得：
＝ + ，
即：并联电路的总电阻的倒数等于并联各支路电阻的倒数之和。
（2）当其中一个电阻变大时，该支路的电流变小，而其他支路的电流不变，则总电流变小，
由R＝ 可知总电阻变大。
【点评】本题考查了并联电路的特点和欧姆定律的应用，属于基础题，学生易于掌握。
21．在图甲所示电路中，R 、R 为定值电阻，改变滑动变阻器R 的滑片位置，电压表V 、
0 2 1 1
V 和电流表A的示数均要发生变化。两电压表示数随电流变化的图线如图乙所示。
2求：（1）电阻R 为多少欧？
2
（2）电阻R 电阻和电源电压分别为多少？
0
【分析】由电路图可知，滑动变阻器R 、电阻R 、电阻R 串联在电路中，电压表V 测量R
1 2 0 1 1
和R 两端的总电压，电压表V 测量R 两端的电压，电流表测量电路中的电流。
2 2 2
（1）当滑片P向左移动时，滑动变阻器R 连入的电阻变小，从而使电路中的总电阻变小，
1
根据欧姆定律可知，电路中的电流变大，R 两端的电压变大，R 两端的电压变大，由串
0 2
联电路电压的特点可知，R 和R 两端的总电压变小，由此可知图线b为R 和R 的U
1 2 1 2
﹣I图象，图线a为R 的U﹣I图象；
2
（2）由图象可知：当电压表V 的示数（R 和R 两端的电压）为10V时，此时电压表V 的
1 1 2 2
示数（R 两端的电压）为1V，电路中的电流为1A，根据串联电路的电压特点表示出电
2
源的电压；
当滑片P移至最左端，滑动变阻器连入电阻为0，此时电路中的总电阻最小，电路中的电
流最大为4A，此时两电压表的示数都为4V，根据串联电路的电压特点和欧姆定律表
示出电源的电压，根据电源的电压不变得出等式即可求出R 和电源电压。
0
【解答】解：
由电路图可知，滑动变阻器R 、电阻R 、电阻R 串联在电路中，电压表V 测量R 和R 两
1 2 0 1 1 2
端的总电压，电压表V 测量R 两端的电压，电流表测量电路中的电流。
2 2
（1）由图知，当滑片P向左移动时，滑动变阻器R 连入的电阻变小，从而使电路中的总电
1
阻变小，电路中的电流变大；
由U＝IR可知，R 两端的电压变大，R 两端的电压变大，由串联电路电压的特点可知，R
0 2 1
和R 两端的总电压变小；
2
所以，图线b为R 和R 的U﹣I图象，图线a为R 的U﹣I图象；
1 2 2
由图线a可知，当R 的电压为4V时，通过R 的电流为4A，
2 2根据欧姆定律可得，电阻R 的阻值：
2
R ＝ ＝ ＝1 ；
2
Ω
（2）由图线b可知，当电路中的电流为1A时，R 和R 两端的总电压为10V，R 两端的电
1 2 2
压为1V，
则由串联电路的电压规律和欧姆定律可得电源电压：
U＝U +U ＝10V+IR ＝10V+1A×R ﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣
12 0 0 0
由图知，当滑片P移至最左端时，滑动变阻器连入电阻为0，两电压表都测量电阻R 两端
① 2
的电压，示数都为4V，电路中的电流最大为4A，
同理可得电源电压：U＝U ′+U ′＝4V+I′R ＝4V+4A×R ﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣
2 0 0 0
﹣﹣﹣﹣﹣﹣
电源的电压不变，由 得：10V+1A×R ＝4V+4A×R
② 0 0
解得：R ＝2 ，
0 ①②
则电源电压为：U＝U +U ＝10V+IR ＝10V+1A×2 ＝12V。
Ω 12 0 0
答：（1）电阻R 为1 ；
2 Ω
（2）电阻R 的电阻和电源电压分别为2 、12V。
0 Ω
【点评】本题考查了学生对欧姆定律和串联特点的掌握和运用，解题的关键：一是分析电
Ω
路图，确认电路组成、连接方式、三电表的测量对象，二是能从图象上得到相关信息。
