2018-2019学年广东省湛江市廉江实验学校实验班九年级（上）月考物
理试卷（12月份）（实验班）
一、单选题（每题3分，共21分）
1．“星光大道”进行的年度冠军比赛中，女高音王二妮的歌声倾倒了无数观众。“女高音”是指声
音的（ ）
A．响度大 B．音色好 C．音调高 D．振幅大

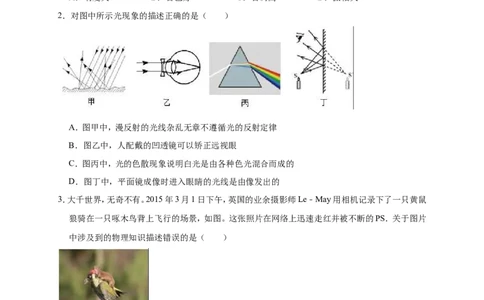

2．对图中所示光现象的描述正确的是（ ）
A．图甲中，漫反射的光线杂乱无章不遵循光的反射定律
B．图乙中，人配戴的凹透镜可以矫正远视眼
C．图丙中，光的色散现象说明白光是由各种色光混合而成的
D．图丁中，平面镜成像时进入眼睛的光线是由像发出的
3．大千世界，无奇不有。2015年3月1日下午，英国的业余摄影师Le﹣May用相机记录下了一只黄鼠
狼骑在一只啄木鸟背上飞行的场景，如图。这张照片在网络上迅速走红并被不断的PS．关于图片
中涉及到的物理知识描述错误的是（ ）
A．飞行过程中，黄鼠狼相对于啄木鸟是静止的
B．飞行过程中，黄鼠狼给啄木鸟的压力和啄木鸟给黄鼠狼的支持力是一对平衡力
C．被啄木鸟驮着上下飞行过程中，黄鼠狼克服自身重力做了功
D．啄木鸟带着黄鼠狼向下俯冲时，其重力势能减小，动能增大
4．分别用铜、铁、铝三种金属，制成的三个体积相同、质量也相等的空心球，若将空心部分注满水，则三个球中总质量最大的是（它们的密度关系为 ＞ ＞ ）（ ）
铜 铁 铝
A．铜球 B．铁球 Cρ．铝球ρ ρ D．一样大
5．小天在探究“什么条件下磁可以生电”时观察到如图所示的现象，下列关于这一现象说法正确的
是（ ）
A．丹麦物理学家奥斯特进行了多次实验，发现了磁可以生电
B．若保持导体运动方向不变，只将磁体的N、S极对调，灵敏电流计指针的偏转方向与图中相反
C．若导体ab沿磁感线方向向上运动，灵敏电流计指针也会发生偏转
D．电动机是利用磁生电的原理工作的

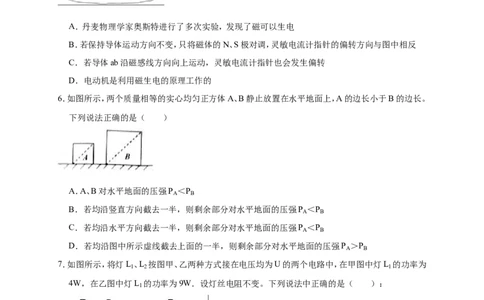

6．如图所示，两个质量相等的实心均匀正方体A、B静止放置在水平地面上，A的边长小于B的边长。
下列说法正确的是（ ）
A．A、B对水平地面的压强P ＜P
A B
B．若均沿竖直方向截去一半，则剩余部分对水平地面的压强P ＜P
A B
C．若均沿水平方向截去一半，则剩余部分对水平地面的压强P ＜P
A B
D．若均沿图中所示虚线截去上面的一半，则剩余部分对水平地面的压强P ＞P
A B
7．如图所示，将灯L 、L 按图甲、乙两种方式接在电压均为U的两个电路中，在甲图中灯L 的功率为
1 2 1
4W，在乙图中灯L 的功率为9W．设灯丝电阻不变。下列说法中正确的是（ ）：
1
A．甲、乙两图中灯L 两端的电压之比是3：2
1
B．甲、乙两图电路消耗的总功率之比是3：2
C．甲图中灯L 、L 的功率之比是2：1
1 2D．L 、L 两灯灯丝电阻之比是3：1
1 2
三、填空题（每空1分，共21分）
8．我国已有几十颗通信卫星镶嵌在浩瀚的太空，联结成一条“太空丝绸之路”，为我国所倡导的
“一带一路”提供全方位通信服务，通信卫星与地面间信息传输的媒介是 ，它 （选
填“能”或“不能”）在真空中传播。声音在真空中的传播速度为 。
9．人唱歌时，把手指放在喉结处，会感到声带在 ，歌声是通过 传入人耳的。听音乐时
要把手机关机，目的是为了在 减弱噪声。

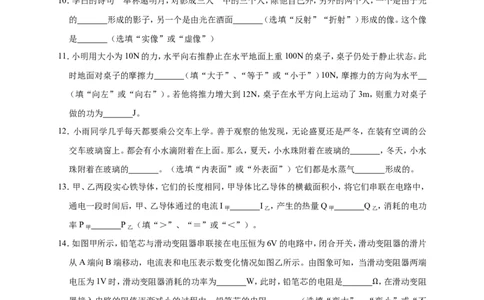

10．李白的诗句“举杯邀明月，对影成三人”中的三个人，除他自己外，另外的两个人，一个是由于光
的 形成的影子，另一个是由光在酒面 （选填“反射”“折射”）形成的像。这个像
是 （选填“实像”或“虚像”）
11．小明用大小为10N的力，水平向右推静止在水平地面上重100N的桌子，桌子仍处于静止状态。此
时地面对桌子的摩擦力 （填“大于”、“等于”或“小于”）10N，摩擦力的方向为水平
（填“向左”或“向右”）。若他将推力增大到12N，桌子在水平方向上运动了3m，则重力对桌子
做的功为 J。
12．小雨同学几乎每天都要乘公交车上学。善于观察的他发现，无论盛夏还是严冬，在装有空调的公
交车玻璃窗上。都会有小水滴附着在上面。那么，夏天，小水珠附着在玻璃的 ，冬天，小水
珠附着在玻璃的 。（选填“内表面”或“外表面”）它们都是水蒸气 形成的。
13．甲、乙两段实心铁导体，它们的长度相同，甲导体比乙导体的横截面积小，将它们串联在电路中，
通电一段时间后，甲、乙导体通过的电流I I ，产生的热量Q Q ，消耗的电功
甲 乙 甲 乙
率P P （填“＞”、“＝”或“＜”）。
甲 乙
14．如图甲所示，铅笔芯与滑动变阻器串联接在电压恒为6V的电路中，闭合开关，滑动变阻器的滑片
从A端向B端移动，电流表和电压表示数变化情况如图乙所示。由图象可知，当滑动变阻器两端
电压为1V时，滑动变阻器消耗的功率为 W，此时，铅笔芯的电阻是 ，在滑动变阻
器接入电路的阻值逐渐减小的过程中，铅笔芯的电阻 （选填“变大”、“Ω变小”或“不
变”）。四、作图题（第15题3分，第16题2分，第17题2分，共7分）
15．如图所示，带支架的小车沿水平面向左做直线运动，小球A用细线悬挂于支架前端，物块B在表
面粗糙的小车上，请画出此时物块B的受力示意图。

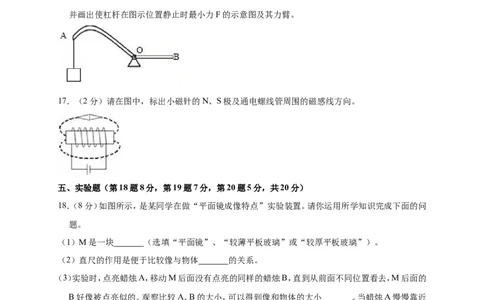

16．（2分）如图所示，有一个杠杆AOB，可绕0点自由转动，A端吊着一个物体。请找一个动力作用点，
并画出使杠杆在图示位置静止时最小力F的示意图及其力臂。
17．（2分）请在图中，标出小磁针的N、S极及通电螺线管周围的磁感线方向。
五、实验题（第18题8分，第19题7分，第20题5分，共20分）
18．（8分）如图所示，是某同学在做“平面镜成像特点”实验装置。请你运用所学知识完成下面的问
题。
（1）M是一块 （选填“平面镜”、“较薄平板玻璃”或“较厚平板玻璃”）。
（2）直尺的作用是便于比较像与物体 的关系。
（3）实验时，点亮蜡烛A，移动M后面没有点亮的同样的蜡烛B，直到从前面不同位置看去，M后面的
B好像被点亮似的。观察比较A、B的大小，可以得到像和物体的大小 。当蜡烛A慢慢靠近
M时，蜡烛像的大小 （选填“变小”、“变大”或“不变”）。若在M后面挡一张黑纸，通
过M_ （选填“能”或“不能”）看到蜡烛A的像，在黑纸上 （选填“能”或“不
能”）看到蜡烛A的像。
（4）若在实验中，不能使A与B的像完全重合是因为玻璃板没有与桌面 放置所致，在实验中
还可通过M观察到后面出现两个像，这是由于玻璃板 成像所致。19．（7分）在“测量小灯泡额定电功率”的实验中，电源电压恒定为6V，小灯泡的额定电压为2.5V，
正常发光时的电阻约为10 ，所用滑动变阻器的规格为“50 ，1A”。
（1）请用笔画线代替导线把甲Ω 图中未完成的实物电路连接完整Ω；
（2）连接电路后闭合开关，发现小灯泡不发光，电压表无示数，电流表有示数，则电路中发生的故障是
；
（3）排除故障后，继续进行实验：闭合开关前，滑片应移到 （选填“A”或“B”）端，闭合开关
后，移动滑片P使灯泡L正常发光，此时电流表的示数如图乙所示，则小灯泡的额定电功率是
W；
（4）某同学还想探究电流与电阻的关系，于是将甲图中的小灯泡换成定值电阻R，并使电压表的示数
始终保持2V不变，多次更换阻值不同的定值电阻R，记录各次电流表的示数，在不更换其他器材
的情况下，为了能够完成实验，他更换的定值电阻R的阻值不能大于 。
Ω
20．（5分）在“测量滑轮组的机械效率”实验中，忽略绳重及摩擦。
（1）如图甲是小明实验中的情景，如表是他记录的一组数据。
钩码总重 钩码上升高度 弹簧测力计拉力 弹簧测力计移
G/N h/m F/N 动距离s/m
2 0.05 0.4 0.15
由表中数据可计算出，滑轮组对钩码做的有用功为0.1J，拉力做的总功为 J。
①对以上两个计算结果进行比较，其不合理之处是 ；根据所给信息分析，可知小明的错误是
②。
（2）小红在小明实验的基础上，再增加一个滑轮进行实验，如图乙所示。小红多使用一个滑轮，目的是为了改变 。
（3）这两位同学使用各自的滑轮组提升相同的重物时，它们的机械效率 （选填“相同”或
“不相同”）。
六、计算题（第21题7分，第22题6分，共13分）

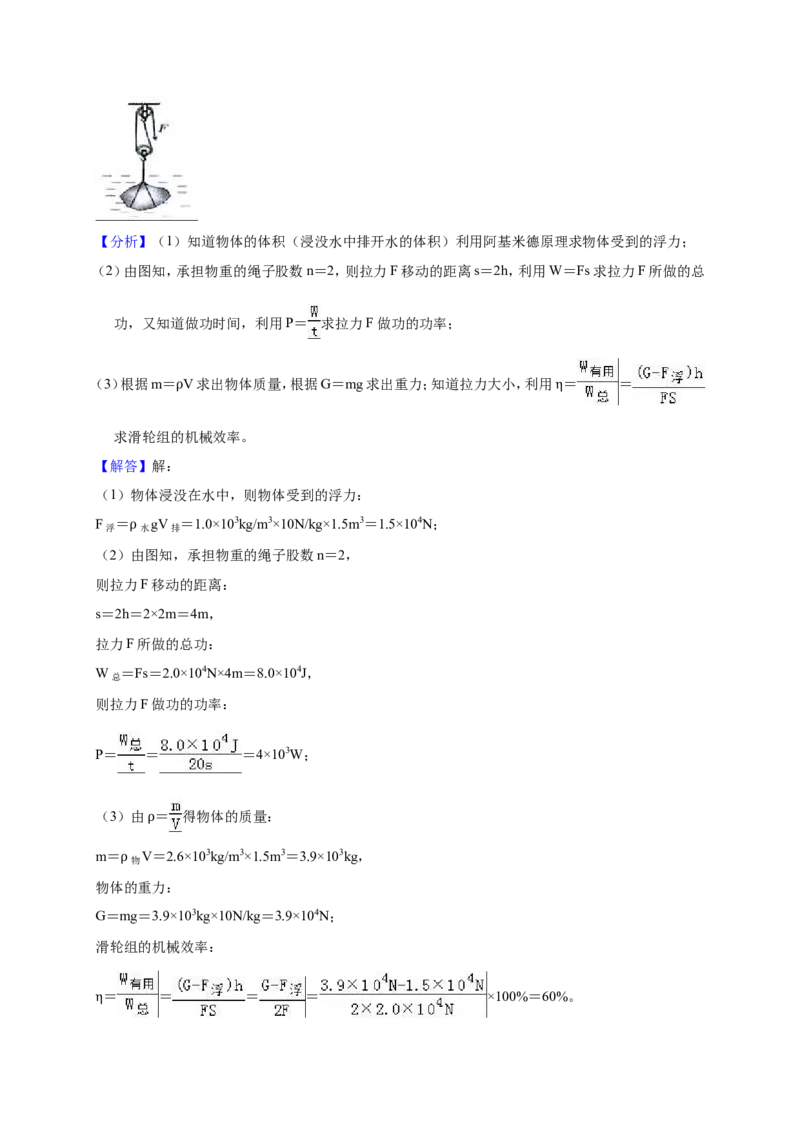

21．（7分）某工程队在一次水下施工作业中，用如图所示的滑轮组将浸没在河底的实心物体从深水中
吊起。物体的密度为2.6×103kg/m3，体积是1.5m3，所用的拉力F是2.0×104N，物体在20s内匀速上
升了2m（未露出水面），不计水的阻力。
求：（1）物体受到的浮力；
（2）拉力F做功的功率；
（3）滑轮组的机械效率。
22．（6分）如图所示电路，电源电压不变，R ＝20 ，R ＝10 ，当S 断开，S 闭合，S 接“2”时，电流
2 3 1 2 3
表示数为0.3A；当S 、S 闭合，S 接“2”时Ω，电流表示Ω数为1.5A．求：
1 2 3
（1）电源电压是多少？
（2）R 的阻值是多少？
1
（3）该电路工作时的最大功率和最小功率之比是多少？
七、综合题（第23题、24题、25题各6分，共18分）

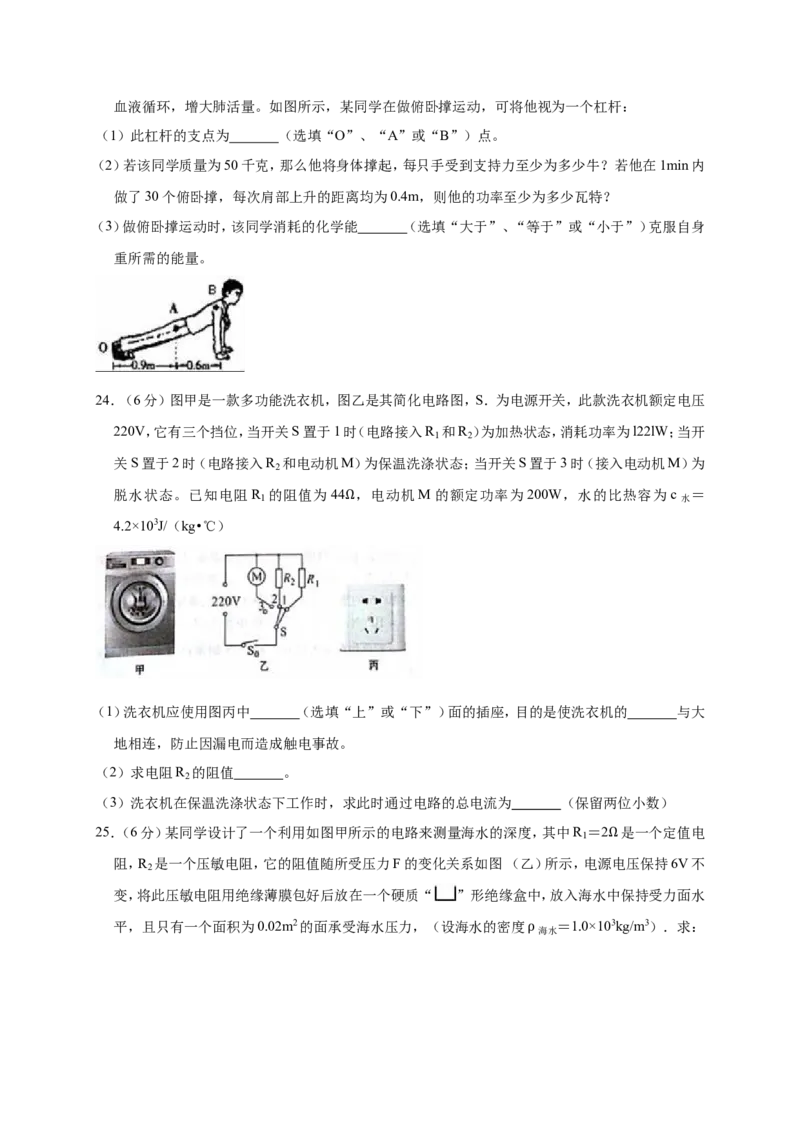

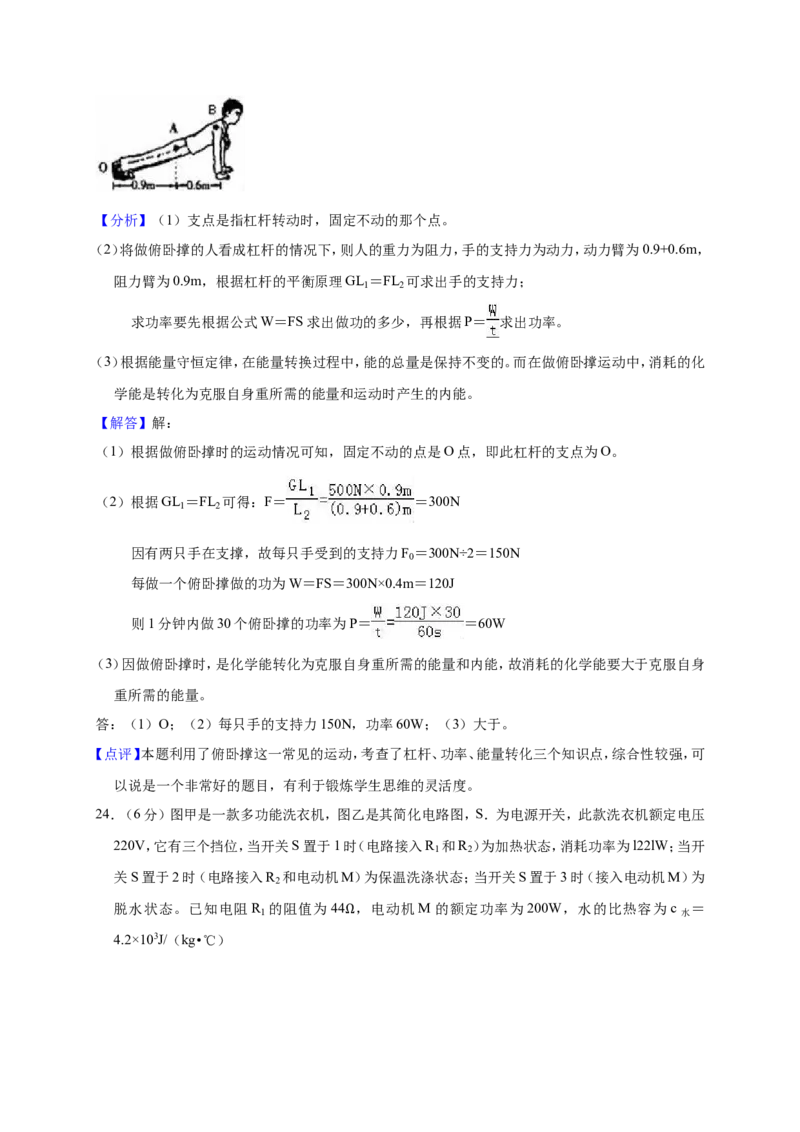

23．（6分）俯卧撑运动对发展力量素质，提高人体生理机能，发展平衡和支撑能力起着重要作用。可以
改善中枢神经系统，有利于骨的坚实，关节的灵活，韧带的牢固，肌肉的粗壮及弹性，同时能加速血液循环，增大肺活量。如图所示，某同学在做俯卧撑运动，可将他视为一个杠杆：
（1）此杠杆的支点为 （选填“O”、“A”或“B”）点。
（2）若该同学质量为50千克，那么他将身体撑起，每只手受到支持力至少为多少牛？若他在1min内
做了30个俯卧撑，每次肩部上升的距离均为0.4m，则他的功率至少为多少瓦特？
（3）做俯卧撑运动时，该同学消耗的化学能 （选填“大于”、“等于”或“小于”）克服自身
重所需的能量。

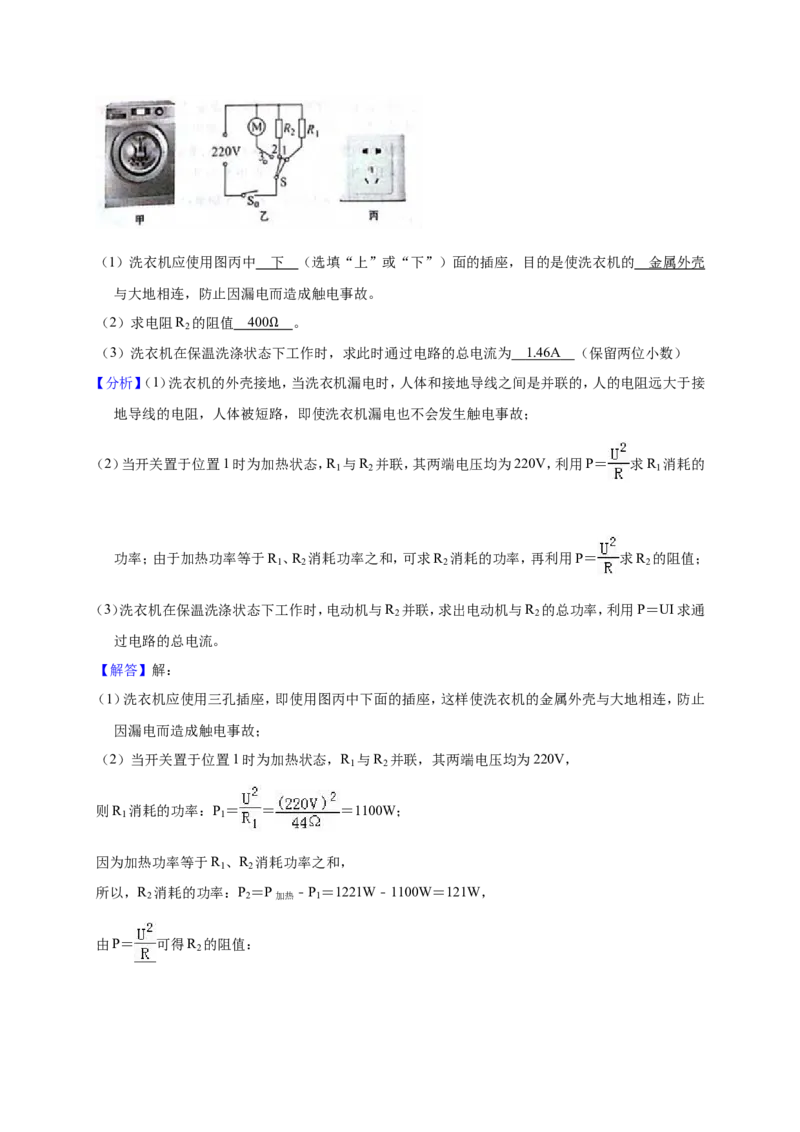

24．（6分）图甲是一款多功能洗衣机，图乙是其简化电路图，S．为电源开关，此款洗衣机额定电压
220V，它有三个挡位，当开关S置于1时（电路接入R 和R ）为加热状态，消耗功率为l22lW；当开
1 2
关S置于2时（电路接入R 和电动机M）为保温洗涤状态；当开关S置于3时（接入电动机M）为
2
脱水状态。已知电阻R 的阻值为44 ，电动机M的额定功率为200W，水的比热容为c ＝
1 水
4.2×103J/（kg•℃） Ω
（1）洗衣机应使用图丙中 （选填“上”或“下”）面的插座，目的是使洗衣机的 与大
地相连，防止因漏电而造成触电事故。
（2）求电阻R 的阻值 。
2
（3）洗衣机在保温洗涤状态下工作时，求此时通过电路的总电流为 （保留两位小数）

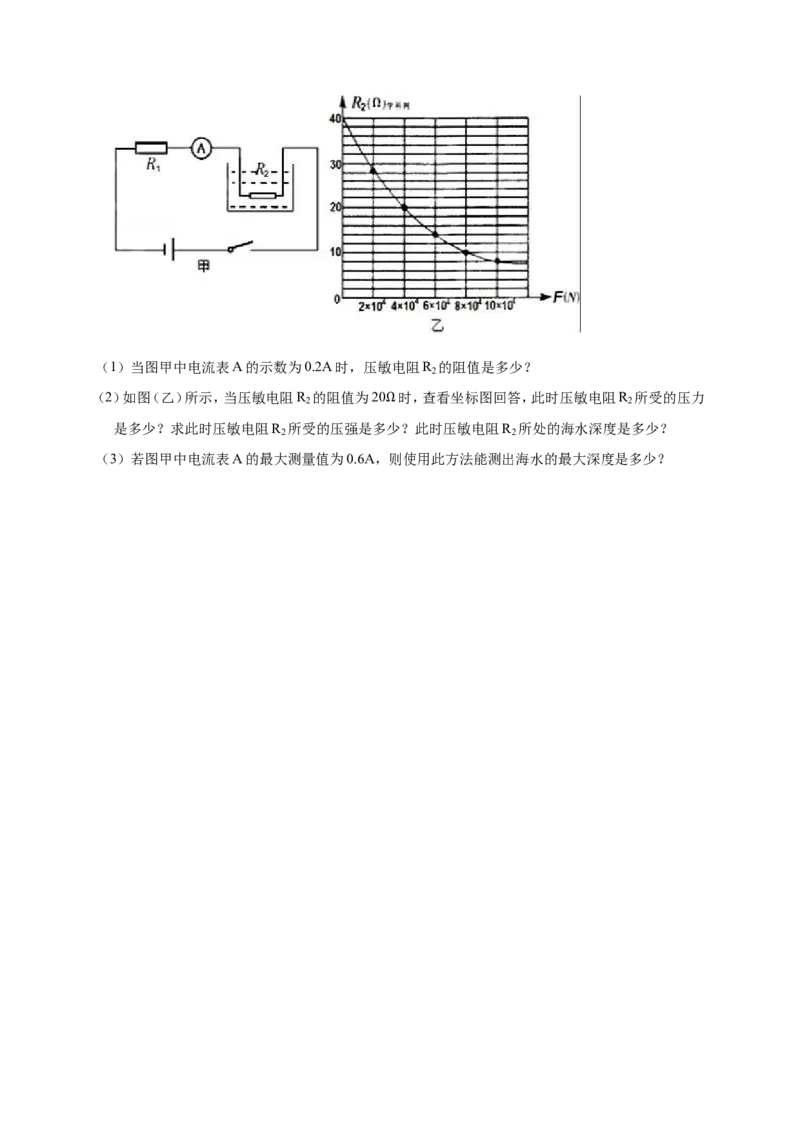

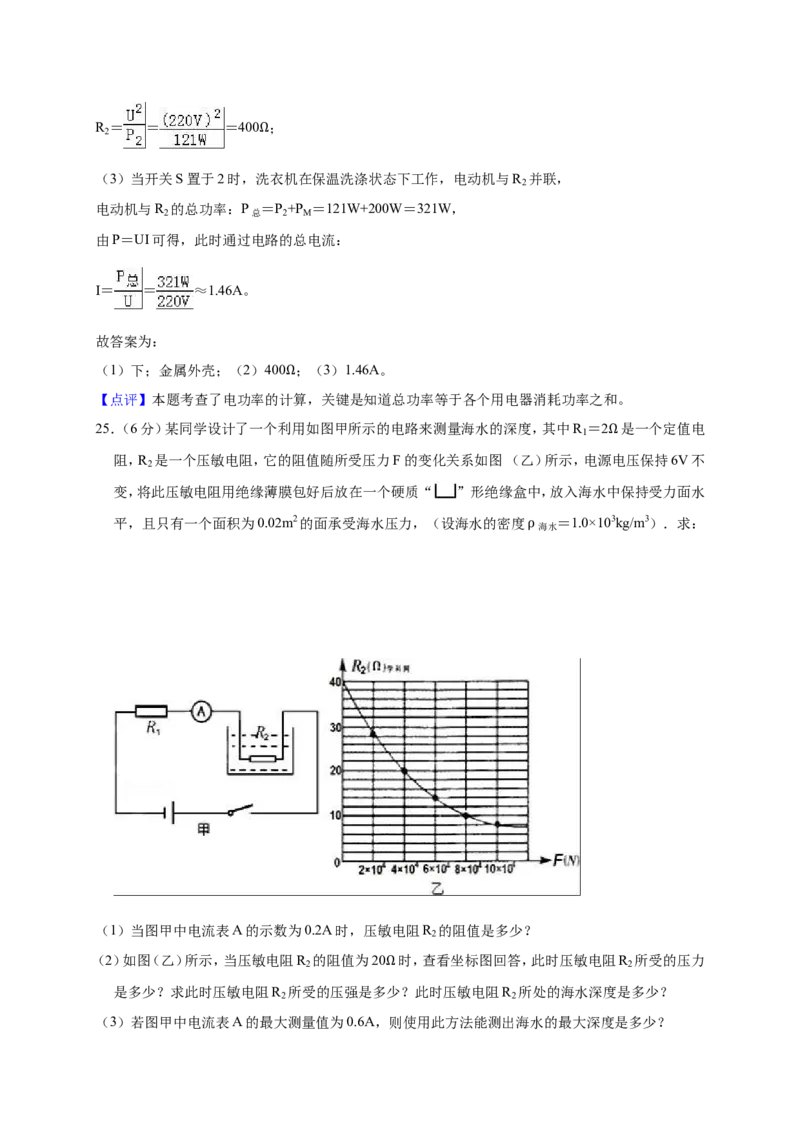

25．（6分）某同学设计了一个利用如图甲所示的电路来测量海水的深度，其中R ＝2 是一个定值电
1
阻，R 是一个压敏电阻，它的阻值随所受压力F的变化关系如图 （乙）所示，电源Ω电压保持6V不
2
变，将此压敏电阻用绝缘薄膜包好后放在一个硬质“ ”形绝缘盒中，放入海水中保持受力面水
平，且只有一个面积为0.02m2的面承受海水压力，（设海水的密度 ＝1.0×103kg/m3）．求：
海水
ρ（1）当图甲中电流表A的示数为0.2A时，压敏电阻R 的阻值是多少？
2
（2）如图（乙）所示，当压敏电阻R 的阻值为20 时，查看坐标图回答，此时压敏电阻R 所受的压力
2 2
是多少？求此时压敏电阻R 所受的压强是多Ω少？此时压敏电阻R 所处的海水深度是多少？
2 2
（3）若图甲中电流表A的最大测量值为0.6A，则使用此方法能测出海水的最大深度是多少？2018-2019 学年广东省湛江市廉江实验学校实验班九年级
（上）月考物理试卷（12 月份）（实验班）
参考答案与试题解析
一、单选题（每题3分，共21分）
1．“星光大道”进行的年度冠军比赛中，女高音王二妮的歌声倾倒了无数观众。“女高音”是指声
音的（ ）
A．响度大 B．音色好 C．音调高 D．振幅大
【分析】音调是指声音的高低，它与声源振动的频率有关，频率越大，音调越高。
【解答】解：“女高音”是指声音的振动频率快，音调高。故ABD错误，C正确。
故选：C。
【点评】本题考查音调的有关问题，生活中说的“高声喧哗”、“引吭高歌”“低声细语”实际上都
是指声音的大小，即响度，注意区分。
2．对图中所示光现象的描述正确的是（ ）
A．图甲中，漫反射的光线杂乱无章不遵循光的反射定律
B．图乙中，人配戴的凹透镜可以矫正远视眼
C．图丙中，光的色散现象说明白光是由各种色光混合而成的
D．图丁中，平面镜成像时进入眼睛的光线是由像发出的
【分析】（1）平面镜成像时，物体经平面镜反射后，反射光线进入人的眼睛；
（2）近视眼的成因是晶状体太厚，折光能力太强，或者眼球在前后方向上太长，因此来自远处点的光
会聚在视网膜前，到达视网膜时已经不是一点而是一个模糊的光斑了，应佩戴凹透镜矫正；
（3）太阳通过玻璃三棱镜后，被分解为绚丽的七色光，从上往下依次是红、橙、黄、绿、蓝、靛、紫，这种
现象称为光的色散，说明了白光不是单色光，不同颜色的光折射时的偏折程度不同；
（4）一束平行光射到粗糙的物体表面时，反射光不再平行，而是射向各个方向，这种反射叫做漫反射，漫反射和镜面反射都遵循光的反射定律。
【解答】解：
A、漫反射的光线尽管杂乱无章，但每条光线仍然遵循光的反射定律，该选项说法错误。
B、近视眼需要佩戴凹透镜矫正，该选项说法错误；
C、白光通过三棱镜时，因为不同颜色的光通过玻璃时偏折的角度不同，白光通过三棱镜分解成红、橙、
黄、绿、蓝、靛、紫七色光，该选项说法正确；
D、平面镜成虚像，虚像是反射光线的反向延长线会聚而成的，虚像不会发出光线。该选项说法错误。
故选：C。
【点评】本题通过几个日常生活中的现象考查了对光的反射、近视眼及其矫正、光的色散以及漫反射
的理解与掌握，在学习过程中要善于利用所学知识解释有关现象，达到学以致用的目的。
3．大千世界，无奇不有。2015年3月1日下午，英国的业余摄影师Le﹣May用相机记录下了一只黄鼠
狼骑在一只啄木鸟背上飞行的场景，如图。这张照片在网络上迅速走红并被不断的PS．关于图片
中涉及到的物理知识描述错误的是（ ）
A．飞行过程中，黄鼠狼相对于啄木鸟是静止的
B．飞行过程中，黄鼠狼给啄木鸟的压力和啄木鸟给黄鼠狼的支持力是一对平衡力
C．被啄木鸟驮着上下飞行过程中，黄鼠狼克服自身重力做了功
D．啄木鸟带着黄鼠狼向下俯冲时，其重力势能减小，动能增大
【分析】A、判断物体是运动还是静止，关键是看被研究的物体与所选的参照物之间的相对位置是否发
生了改变，如果发生改变，则物体是运动的；如果未发生变化，则物体是静止的；
B、二力平衡的条件是：大小相等、方向相反、作用在同一个物体上、且作用在同一条直线上；
C、做功的两个条件：一是作用在物体上的力；二是在力的方向上通过的距离；两个条件必须同时满足，
否则没有做功；
D、重力势能与质量和高度有关；动能与质量和速度有关。
【解答】解：A、在飞行过程中，黄鼠狼相对于啄木鸟的位置没有发生改变，所以黄鼠狼相对于啄木鸟
是静止的，故A正确；
B、飞行过程中，黄鼠狼给啄木鸟的压力和啄木鸟给黄鼠狼的支持力作用在不同的物体上，不符合平衡力的条件，因此二力不是一对平衡力，故B错误；
C、被啄木鸟驮着上下飞行过程中，黄鼠狼在重力方向上移动了距离，因此黄鼠狼克服自身重力做了
功，故C正确；
D、啄木鸟带着黄鼠狼向下俯冲时，质量不变、高度减小、速度增大，故重力势能减小，动能变大，故D
正确。
故选：B。
【点评】此题主要考查运动和静止的相对性的理解和掌握，二力平衡的辨别，判断力是否做功，决定动
能和势能的因素等，虽然知识点多，但难度不大。
4．分别用铜、铁、铝三种金属，制成的三个体积相同、质量也相等的空心球，若将空心部分注满水，则
三个球中总质量最大的是（它们的密度关系为 ＞ ＞ ）（ ）
铜 铁 铝
A．铜球 B．铁球 Cρ．铝球ρ ρ D．一样大
【分析】根据铜、铝、铁制成的三个质量、体积都相等的空心球和 ＞ ＞ 这两个条件，由密度公
铜 铁 铝
式变形可分别算出三个球的实心体积，从而比较出三球的空心ρ 体积ρ大小ρ，然后即可知若在空心部
分注满水后，总质量的大小。
【解答】解：
三个球的质量相等，即：m ＝m ＝m ，三个球的密度关系是 ＞ ＞ ，
铁 铝 铜 铜 铁 铝
ρ ρ ρ
由V＝ 可知，金属的体积关系是：V ＞V ＞V ，
铝 铁 铜
因三个球的实际体积是：V ＝V ＝V ，
实铝 实铁 实铜
所以三个球的空心部分的关系是：V ＜V ＜V ，
铝空 铁空 铜空
所以若在空心部分注满水后，总质量最大的是铜球，总质量最小的是铝球。
故选：A。
【点评】此题除了考查学生对密度的理解及其灵活运用外，还同时锻炼学生解题的速度，即从公式可
直接看出三个实心球的体积大小，从而判断出空心部分的体积，然后即可知在空心部分注满水后，
总质量的大小。
5．小天在探究“什么条件下磁可以生电”时观察到如图所示的现象，下列关于这一现象说法正确的
是（ ）A．丹麦物理学家奥斯特进行了多次实验，发现了磁可以生电
B．若保持导体运动方向不变，只将磁体的N、S极对调，灵敏电流计指针的偏转方向与图中相反
C．若导体ab沿磁感线方向向上运动，灵敏电流计指针也会发生偏转
D．电动机是利用磁生电的原理工作的
【分析】（1）奥斯特实验表明通电导线周围有磁场，而电磁感应实验是科学家法拉第发现的；
（2）闭合电路的一部分导体在磁场中作切割磁感应运动时，电路中就会产生感应电流。其条件之一是
导体必须做切割磁感线运动，导体不运动是不会产生电流的，运动了，没沿切割磁感线方向运动，
还不会产生电流；且感应电流的方向与电流的方向和磁场的方向有关。
（3）发电机是利用电磁感应现象的原理制成的。
【解答】解：A、物理学家法拉第进行了多次实验，发现了磁可以生电，故A错误；
B、由于感应电流的方向与电流的方向和磁场的方向有关，故若保持导体运动方向不变，只将磁体的
N、S极对调，灵敏电流计指针的偏转方向与图中相反，故B正确；
C、若导体ab沿磁感线方向向上运动，没有做切割磁感线运动，所以不会产生感应电流，故C错误；
D、发电机是利用电磁感应现象的原理制成的，故D错误；
故选：B。
【点评】产生感应电流的条件注意三点：一是“闭合电路”，电路必须是完整的回路，二是“一部分导
体”，不是全部的导体都在参与运动，三是“切割磁感线运动”，导体的运动必须是切割磁感线的，
正切、斜切都可以，但不能不切割。
6．如图所示，两个质量相等的实心均匀正方体A、B静止放置在水平地面上，A的边长小于B的边长。
下列说法正确的是（ ）
A．A、B对水平地面的压强P ＜P
A B
B．若均沿竖直方向截去一半，则剩余部分对水平地面的压强P ＜P
A B
C．若均沿水平方向截去一半，则剩余部分对水平地面的压强P ＜P
A B
D．若均沿图中所示虚线截去上面的一半，则剩余部分对水平地面的压强P ＞P
A B
【分析】两个质量相等的实心均匀正方体A、B静止放置在水平地面上，对地面的压力等于其重力，利
用p＝ 通过分析A、B对地面的压力压力和受力面积的变化，判断对地面的压强大小。
【解答】解：A、两个实心均匀正方体A、B静止放置在水平地面上，质量相等，则重力相等，对地面的压力相等，即F ＝F ；A的边长小于B的边长，则A的底面积小于B的底面积，即S ＜S ，根据p＝
A B A B
可知，A、B对水平地面的压强关系为p ＞p ．故A错误；
A B
B、若均沿竖直方向截去一半，A、B对地面的压力变为 F 、 F ，受力面积变为 S 、 S ，又F ＝
A B A B A
F ，S ＜S ，根据p＝ 可知，剩余部分对水平地面的压强p ＞p ．故B错误；
B A B A B
C、若均沿水平方向截去一半，A、B对地面的压力变为 F 、 F ，受力面积不变，仍为S ＜S ，F ＝
A B A B A
F ，根据p＝ 可知，剩余部分对水平地面的压强p ＞p ．故C错误；
B A B
D、若均沿图中所示虚线截去上面的一半，A、B对地面的压力变为 F 、 F ，受力面积不变，仍为S
A B A
＜S ，F ＝F ，根据p＝ 可知，剩余部分对水平地面的压强P ＞P ．故D正确。
B A B A B
故选：D。
【点评】此题考查压强的大小比较，关键是压强公式的应用，同时要知道静止在水平面上的物体对水
平面的压力等于其重力。
7．如图所示，将灯L 、L 按图甲、乙两种方式接在电压均为U的两个电路中，在甲图中灯L 的功率为
1 2 1
4W，在乙图中灯L 的功率为9W．设灯丝电阻不变。下列说法中正确的是（ ）：
1
A．甲、乙两图中灯L 两端的电压之比是3：2
1
B．甲、乙两图电路消耗的总功率之比是3：2
C．甲图中灯L 、L 的功率之比是2：1
1 2
D．L 、L 两灯灯丝电阻之比是3：1
1 2
【分析】（1）甲图中，两灯串联，乙图中两灯并联，根据公式P＝ 可求甲乙两图中灯L 两端的电压之
1
比，根据串联电路的特点和欧姆定律结合甲图求出L 、L 两灯灯丝电阻之比，再根据P＝I2R求出
1 2甲图中灯L 、L 的功率之比；
1 2
（2）根据电阻的串联和P＝ 求出甲图电路消耗的总功率；再根据并联电路的电压特点和P＝ 表
示出乙图中两灯泡的电功，两者功率之和即为乙图中电路消耗的总功率，进一步结合电阻关系求
出甲、乙两图中电路消耗的总功率之比
【解答】解：甲图中，L 、L 串联，设它们的电压分别为U 、U ；乙图中两灯并联，由并联电路的电压特
1 2 1 2
点可知，此时它们的电压均等于电源电压U；

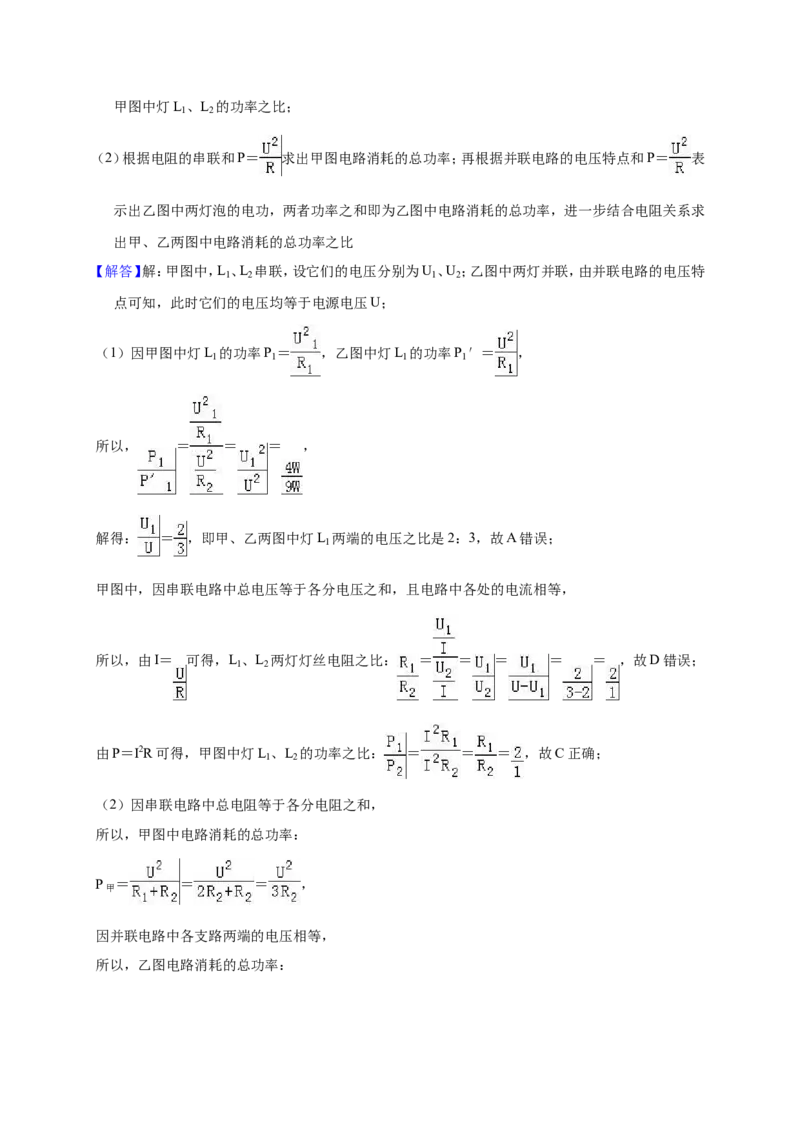

（1）因甲图中灯L 的功率P ＝ ，乙图中灯L 的功率P ′＝ ，
1 1 1 1
所以， ＝ ＝ ＝ ，
解得： ＝ ，即甲、乙两图中灯L 两端的电压之比是2：3，故A错误；
1
甲图中，因串联电路中总电压等于各分电压之和，且电路中各处的电流相等，
所以，由I＝ 可得，L 、L 两灯灯丝电阻之比： ＝ ＝ ＝ ＝ ＝ ，故D错误；
1 2
由P＝I2R可得，甲图中灯L 、L 的功率之比： ＝ ＝ ＝ ，故C正确；
1 2
（2）因串联电路中总电阻等于各分电阻之和，
所以，甲图中电路消耗的总功率：
P ＝ ＝ ＝ ，
甲
因并联电路中各支路两端的电压相等，
所以，乙图电路消耗的总功率：P ＝ + ＝ + ＝ ，
乙
则 ＝ ＝ ，故B错误。
故选：C。
【点评】本题考查学生对欧姆定律、串并联特点的掌握和运用，要求灵活选用公式，涉及到求比值问题，
要细心防止因颠倒而出错。
三、填空题（每空1分，共21分）
8．我国已有几十颗通信卫星镶嵌在浩瀚的太空，联结成一条“太空丝绸之路”，为我国所倡导的
“一带一路”提供全方位通信服务，通信卫星与地面间信息传输的媒介是 电磁波 ，它 能
（选填“能”或“不能”）在真空中传播。声音在真空中的传播速度为 0 。
【分析】通信卫星是利用电磁波来传递信息的，电磁波能在真空中传播；声音的传播需要介质。
【解答】解：通信卫星与地面间信息传输是依靠电磁波来完成的，电磁波能够在真空中传播；声音的传
播需要介质，声音不能在真空中的传播，故声音在真空中的传播速度为0。
故答案为：电磁波；能；0。
【点评】本题考查电磁波的传播，声音的传播是一道基础题。
9．人唱歌时，把手指放在喉结处，会感到声带在 振动 ，歌声是通过 空气 传入人耳的。听音乐
时要把手机关机，目的是为了在 声源处 减弱噪声。
【分析】（1）声音是由物体的振动产生的，声音在空气中以波的形式传播；声音的传播需要介质，固体、
液体、气体都可以传声，真空不能传声；
（2）减弱噪声的方法有：在声源处减弱；在传播过程中减弱；在人耳处减弱。
【解答】解：
人唱歌时，把手指放在喉结处，会感到声带在振动；歌声是通过空气传入人耳的；
听音乐时要把手机关机，是在声源处减弱噪声的。
故答案为：振动；空气； 声源处。
【点评】本题考查了防治噪声的途径、声音的产生和传播条件，属于声学基础知识的考查，比较简单，
解题关键是了解防治噪声的三条途径。
10．李白的诗句“举杯邀明月，对影成三人”中的三个人，除他自己外，另外的两个人，一个是由于光
的 直线传播 形成的影子，另一个是由光在酒面 反射 （选填“反射”“折射”）形成的像。这个像是 虚像 （选填“实像”或“虚像”）
【分析】“举杯邀明月，对饮成三人”中一人是本人，其中另外两人是本人的影子，根据影的形成原因
分析解答本题。
注意光的直线传播可形成影，光的反射和折射可形成像。
【解答】解：“举杯邀明月，对影成三人”中的一人是饮酒者本人，另外两“人”是饮酒者形成的影和
人在酒杯中的虚像。
其中一“人”是人在地面上形成的影子，它是沿直线传播的光被不透明的人挡住，在人后面的地
①面上光照不到的地方形成影，即地面上的“人”；
另一“人”是杯中的“人”，酒面是一个平面镜，人在这个平面镜中成像，即平面镜成像，它是由
②光的反射形成的人的虚像。
故答案为：直线传播；反射；虚像。
【点评】此题考查了“影子”和像的成因，理解光的直线传播和光的反射现象，了解生活中常见的光
的直线传播和光的反射现象是解答本题的关键。
11．小明用大小为10N的力，水平向右推静止在水平地面上重100N的桌子，桌子仍处于静止状态。此
时地面对桌子的摩擦力 等于 （填“大于”、“等于”或“小于”）10N，摩擦力的方向为水平
向左 （填“向左”或“向右”）。若他将推力增大到12N，桌子在水平方向上运动了3m，则重力
对桌子做的功为 0 J。
【分析】静摩擦力的大小等于拉力的大小；根据做功的条件分析是否做功。
【解答】解：
水平向右推静止在水平地面上重100N的桌子，桌子仍处于静止状态，在推力与摩擦力是一对平衡力，
故摩擦力f＝F ＝10N；摩擦力的方向与推力相反，方向为水平向左；
推
重力方向竖直向下，物体没有在重力方向移动距离，所以重力没有做功，则重力对桌子做的功为0J。
故答案为：等于；向左； 0。
【点评】水平面上的物体在受到拉力的作用下仍处于平衡状态时，它受到的摩擦力的大小与拉力的大
小相等。
12．小雨同学几乎每天都要乘公交车上学。善于观察的他发现，无论盛夏还是严冬，在装有空调的公
交车玻璃窗上。都会有小水滴附着在上面。那么，夏天，小水珠附着在玻璃的 外表面 ，冬天，小
水珠附着在玻璃的 内表面 。（选填“内表面”或“外表面”）它们都是水蒸气 液化 形成的。
【分析】空气中的水蒸气遇冷的玻璃会变成小水珠，这种由气态变为液态的过程成为液化；小水珠附
着在玻璃的内表面还是外表面，取决于车内外空气温度的高低，当车内温度高附着在内表面，如车
外温度高就附着在外表面。【解答】解：夏天，空调车内温度低于外部温度，外部的水蒸气遇到冷的玻璃会发生液化现象，小水珠
附着在玻璃的外表面；冬天，空调车内温度高于外部，车内的水蒸气遇到冷的玻璃会发生液化现象，
小水珠附着在玻璃的内表面。
故答案为：外表面；内表面；液化。
【点评】本题考查了学生对生活中物态变化的判断，明确是温度较高的水蒸气遇到温度较低的物体发
生液化现象，小水珠应该出现在温度较高的那一侧。
13．甲、乙两段实心铁导体，它们的长度相同，甲导体比乙导体的横截面积小，将它们串联在电路中，
通电一段时间后，甲、乙导体通过的电流I ＝ I ，产生的热量Q ＞ Q ，消耗的电功率
甲 乙 甲 乙
P ＞ P （填“＞”、“＝”或“＜”）。
甲 乙
【分析】（1）根据串联电路电流的规律回答；
（2）根据Q＝I2Rt，结合已知条件，判断Q 与Q 大小；
甲 乙
（3）根据P＝I2R，结合已知条件，确定P 与P 大小。
甲 乙
【解答】解：（1）甲、乙两段实心铁导体串联，根据串联电路各处的电流都相等，故I ＝I ；
甲 乙
（2）甲、乙两段导体的材料、长度均相同，甲的横截面积小于乙的横截面积，所以甲的电阻大于乙的电
阻；
将它们串联在电路中，通过的电流相等，通电时间相等，因R ＞R ，则根据Q＝I2Rt可知，产生的热
甲 乙
量Q ＞Q ；
甲 乙
（3）因甲的电阻大于乙的电阻，通过的电流相等，根据P＝I2R可知，消耗的电功率P ＞P 。
甲 乙
故答案为：＝；＞；＞。
【点评】本题考查串联电路电流的规律和焦耳定律及功率公式的运用，比较简单，属于基础知识。
14．如图甲所示，铅笔芯与滑动变阻器串联接在电压恒为6V的电路中，闭合开关，滑动变阻器的滑片
从A端向B端移动，电流表和电压表示数变化情况如图乙所示。由图象可知，当滑动变阻器两端
电压为1V时，滑动变阻器消耗的功率为 0. 5 W，此时，铅笔芯的电阻是 1 0 ，在滑动变阻器
接入电路的阻值逐渐减小的过程中，铅笔芯的电阻 变小 （选填“变大”、Ω“变小”或“不
变”）。
【分析】由电路图可知，滑动变阻器R与铅笔芯串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流；
（1）根据图象读出电压表示数为1V时电流表的示数，根据P＝UI即可求出滑动变阻器此时消耗的功
率；根据串联电路电压规律可知铅笔两端的电压，根据欧姆定律的应用即可求出铅笔芯的电阻；
（2）根据图象读出电压表示数为3V时电流表的示数，根据串联电路电压规律以及欧姆定律的应用求
出此时铅笔芯的阻值，从而得出铅笔芯电阻的变化。
【解答】解：
由电路图可知，滑动变阻器R与铅笔芯串联，电压表测滑动变阻器两端的电压，电流表测电路中的电
流；
（1）根据图象可知，当电压表示数为1V时，电流表示数为0.5A，
滑动变阻器消耗的功率：P ＝U I＝1V×0.5A＝0.5W；
滑 滑
因串联电路两端电压等于各部分电压之和，
所以此时铅笔芯两端电压为U ＝U﹣U ＝6V﹣1V＝5V；
铅 滑
由欧姆定律可得，铅笔芯的阻值：R＝ ＝ ＝10 ；
Ω
（2）根据图象可知，当电压表示数为3V时，电流表示数为0.25A；
因串联电路两端电压等于各部分电压之和，
所以，此时铅笔芯两端电压为U ′＝U﹣U ′＝6V﹣3V＝3V；
铅 滑
此时铅笔芯的阻值：R′＝ ＝ ＝12 ，
Ω
比较可知，当滑动变阻器接入电路的阻值逐渐减小的过程中（电压表示数减小），铅笔芯的电阻变小。
故答案为：0.5；10；变小。
【点评】本题考查了串联电路的特点、欧姆定律的应用和电功率的计算，难点是从图象上找出有用的
信息。
四、作图题（第15题3分，第16题2分，第17题2分，共7分）
15．如图所示，带支架的小车沿水平面向左做直线运动，小球A用细线悬挂于支架前端，物块B在表
面粗糙的小车上，请画出此时物块B的受力示意图。
【分析】先由小球A的状态和小车的运动方向确定小车的运动状态，再确定物体B受到摩擦力的方向，从而确定B受力个数、方向，最后利用力的示意图的画法作图。
【解答】解：
由图知小车向左运动，而小球A偏向左，说明小车向左做减速运动；
由此知道物体B受到向右的摩擦力，
此时物体B受到竖直向下的重力G、竖直向上的支持力F和水平向右的摩擦力f，如图所示：
【点评】本题考查了力的示意图的画法，根据小球A的状态和小车的运动方向确定小车的运动状态是
关键。
16．（2分）如图所示，有一个杠杆AOB，可绕0点自由转动，A端吊着一个物体。请找一个动力作用点，
并画出使杠杆在图示位置静止时最小力F的示意图及其力臂。
【分析】（1）力臂的概念：力臂是指从支点到力的作用线的距离；
（2）杠杆平衡条件：动力×动力臂＝阻力×阻力臂（F L ＝F L ），在阻力跟阻力臂的乘积一定时，动
1 1 2 2
力臂越长，动力越小。
【解答】解：
由杠杆平衡条件F L ＝F L 可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；
1 1 2 2
图中支点在O点，A点离支点最远，当OA作为动力臂时，动力臂最长；由图知动力的方向应该向上，
过点A垂直于OA向上作出最小动力示意图，如下图所示：
【点评】本题的解题关键是通过杠杆的平衡条件得出：在阻力跟阻力臂的乘积一定时，动力臂越长，动
力越小的结论。17．（2分）请在图中，标出小磁针的N、S极及通电螺线管周围的磁感线方向。
【分析】知道电流的方向，根据安培定则可以判断出螺线管的极性，再根据同名磁极相互排斥，异名磁
极相互排斥，即可解决此题。
【解答】解：如图，电流从螺线管左侧流向右侧，用右手握住螺线管，使四指环绕的方向与电流的方向
相同，此时拇指所指的一端就是螺线管的N极，故螺线管右端为N极，左端为S极。磁感线在螺线
管外部总是从N极指向S极，根据异名磁极相互吸引可知，小磁针左端为N极，右端为S极，如图
所示。
【点评】安培定则的运用是此题解决的重要方法，同时还要用到磁极间的相互作用规律，当然，找准判
断的突破口，也就是电源的正负极是本题的关键。
五、实验题（第18题8分，第19题7分，第20题5分，共20分）
18．（8分）如图所示，是某同学在做“平面镜成像特点”实验装置。请你运用所学知识完成下面的问
题。
（1）M是一块 较薄平板玻璃 （选填“平面镜”、“较薄平板玻璃”或“较厚平板玻璃”）。
（2）直尺的作用是便于比较像与物体 到镜面的距离 的关系。
（3）实验时，点亮蜡烛A，移动M后面没有点亮的同样的蜡烛B，直到从前面不同位置看去，M后面的
B好像被点亮似的。观察比较A、B的大小，可以得到像和物体的大小 相等 。当蜡烛A慢慢靠
近M时，蜡烛像的大小 不变 （选填“变小”、“变大”或“不变”）。若在M后面挡一张黑纸，
通过M_ 能 （选填“能”或“不能”）看到蜡烛A的像，在黑纸上 不能 （选填“能”或
“不能”）看到蜡烛A的像。
（4）若在实验中，不能使A与B的像完全重合是因为玻璃板没有与桌面 垂直 放置所致，在实验中
还可通过M观察到后面出现两个像，这是由于玻璃板 两个反射面 成像所致。【分析】（1）做平面镜成像实验，为了便于确定像的位置，应选择较薄的平玻璃板来代替镜面；
（2）刻度尺的作用是为了测量物和像到镜面的距离，这两个距离是相等的；
（3）平面镜成像的特点：像和物体的大小相等、像和物体的连线与镜面垂直、像和物体到镜面的距离
相等，平面镜所成的像是虚像；
（4）在实验中，为使像和物体在同一水平面上，应将玻璃板垂直于桌面放置。
【解答】解：（1）为了便于确定像的位置，应选择较薄的平玻璃板来代替镜面；
（2）为了比较像和物体到镜面的距离关系，实验中要用到直尺；
（3）像和物体的大小相等，蜡烛A慢慢靠近M，成的像不变；
平面镜成像的原理是光的反射，若在M后面挡一张黑纸，通过M仍能看到蜡烛A的像，且所成的像
更清晰；
由于平面镜成的是虚像，所以在黑纸不能成像；
（4）在实验中，不能使A与B的像完全重合是因为玻璃板没有与桌面垂直放置，像和物体不在同一水
平面上；
玻璃板有两个反射面，都能成像，若玻璃板较厚，则会在玻璃板的后面发现两个像。
故答案为：（1）较薄平板玻璃；（2）到镜面的距离；（3）相等；不变；能；不能；（5）垂直；两个反射面。
【点评】此题是探究平面镜成像特点实验，考查了转换法的应用及应注意的问题，掌握平面镜成像的
特点，才能很好的解题。
19．（7分）在“测量小灯泡额定电功率”的实验中，电源电压恒定为6V，小灯泡的额定电压为2.5V，
正常发光时的电阻约为10 ，所用滑动变阻器的规格为“50 ，1A”。
（1）请用笔画线代替导线把甲Ω 图中未完成的实物电路连接完整Ω；
（2）连接电路后闭合开关，发现小灯泡不发光，电压表无示数，电流表有示数，则电路中发生的故障是
小灯泡（或电压表）短路 ；
（3）排除故障后，继续进行实验：闭合开关前，滑片应移到 B （选填“A”或“B”）端，闭合开关
后，移动滑片P使灯泡L正常发光，此时电流表的示数如图乙所示，则小灯泡的额定电功率是
0.6 W；
（4）某同学还想探究电流与电阻的关系，于是将甲图中的小灯泡换成定值电阻R，并使电压表的示数始终保持2V不变，多次更换阻值不同的定值电阻R，记录各次电流表的示数，在不更换其他器材
的情况下，为了能够完成实验，他更换的定值电阻R的阻值不能大于 2 5 。
Ω
【分析】（1）小灯泡的额定电压为2.5V，电压选用小量程与并联，正常发光时的电阻约为10 ，由欧姆
定律灯的额定电流确定电流表选用小量程串联在电路中； Ω
（2）连接电路后闭合开关，电流表有示数，说明电路为通路，发现小灯泡不发光，根据电压表无示数分
析；
（3）闭合开关前，为保护电路，滑片应移到阻值最大处；
由如图乙所示确定电流表选用的量程确定分度值读数，根据P＝UI求小灯泡的额定电功率；
（4）探究电流与电阻的关系，应保持电阻两端的电压不变；根据串联电路电压的规律求出变阻器分得
的电压，根据分压原理，求出当变阻器最大电阻连入电路中的电阻的大小。
【解答】解：
（1）小灯泡的额定电压为2.5V，则电压表选用小量程与并联；正常发光时的电阻约为10 ，由欧姆定
Ω
律可得灯的额定电流约为：I＝ ＝ ＝0.25A，电流表选用小量程串联在电路中，如下图所示：
（2）连接电路后闭合开关，电流表有示数，说明电路为通路，发现小灯泡不发光，电压表无示数，则电
路中发生的故障是：小灯泡（或电压表）短路；
（3）排除故障后，继续进行实验：闭合开关前，为保护电路，滑片应移到阻值最大处，即B端；
闭合开关后，移动滑片P使灯泡L正常发光，此时电流表的示数如图乙所示，电流表选用小量程，分
度值为0.02A，电流为0.24A，则小灯泡的额定电功率：P＝UI′＝2.5V×0.24A＝0.6W；
（4）滑动变阻器的规格为“50 ，1A”，表示变阻器的最大电阻为50 ；
由题知电阻两端的电压始终保持Ω2V，根据串联电路电压的规律，变阻器Ω分得的电压：
U ＝U﹣U ＝6V﹣2V＝4V，
滑 V
则定值电阻的电压为变阻器分得电压的 ＝ 倍，
根据串联分压原理可知，当变阻器最大电阻50 接入电路时，定值电阻最大为： ×50 ＝25 ，即：为
Ω Ω Ω
了能够完成实验，他更换的定值电阻R的阻值不能大于25 。
故答案为：（1）如上图所示； Ω
（2）小灯泡（或电压表）短路；
（3）B； 0.6；
（4）25。
【点评】本题测量小灯泡额定电功率，考查电路的连接、故障分析、注意事项及额定功率的计算，同时
也考查了欧姆定律和串联电路的规律和控制变量法的运用。
20．（5分）在“测量滑轮组的机械效率”实验中，忽略绳重及摩擦。
（1）如图甲是小明实验中的情景，如表是他记录的一组数据。
钩码总重 钩码上升高度 弹簧测力计拉力 弹簧测力计移
G/N h/m F/N 动距离s/m
2 0.05 0.4 0.15
由表中数据可计算出，滑轮组对钩码做的有用功为0.1J，拉力做的总功为 0.0 6 J。
①对以上两个计算结果进行比较，其不合理之处是 总功小于有用功 ；根据所给信息分析，可知小
②明的错误是 弹簧测力计的读数读错 。
（2）小红在小明实验的基础上，再增加一个滑轮进行实验，如图乙所示。小红多使用一个滑轮，目的是
为了改变 力的方向 。
（3）这两位同学使用各自的滑轮组提升相同的重物时，它们的机械效率 相同 （选填“相同”或
“不相同”）。【分析】（1） 根据表中实验数据，应用功的计算公式可以求出总功。
计算出有用功①与总功进行比较；
②（2）增加的滑轮作为定滑轮使用，改变了力的方向；
（3）计算滑轮组的机械效率时，若忽略绳重及摩擦，则额外功就是提升动滑轮所做的功。
【解答】解：（1） 由表中实验数据可知，人做的总功W ＝Fs＝0.4N×0.15m＝0.06J；
总
由表中实验数据可①知，有用功W ＝Gh＝2N×0.05m＝0.1J，比较可知，总功小于有用功，这是不合
有
②理的；弹簧测力计每一个大格代表1N，每一个小格代表0.2N，示数为0.8N．弹簧测力计的读数错
误；
（2）读图乙可知，增加了一个定滑轮后，拉力的作用方向改变了，省力情况不变；
（3）这两位同学使用各自的滑轮组提升相同的重物时，若忽略绳重及摩擦，他们做的有用功相同，额
外功也一样，因此总功相同，也就是机械效率不变。
故答案为：（1） 0.06； 总功小于有用功；弹簧测力计的读数读错；（2）力的方向；（3）相同。
【点评】滑轮组的①机械效率和②物体重、动滑轮重有关，如果动滑轮重不变，物体越重，机械效率越高；如
果物体重不变，动滑轮越重，机械效率越低。要是考虑绳重和摩擦力的话，绳重和动滑轮重都属于
机械本身重力，摩擦力越大也会使吊起同样重的物体时使用的拉力越大，使机械效率降低，总的说，
滑轮组的机械效率与物体重力、摩擦力、机械本身重力有关。要提高机械效率，应尽量减小摩擦和
机械本身重力的同时，最大限度的增加被吊物体重力。
六、计算题（第21题7分，第22题6分，共13分）
21．（7分）某工程队在一次水下施工作业中，用如图所示的滑轮组将浸没在河底的实心物体从深水中
吊起。物体的密度为2.6×103kg/m3，体积是1.5m3，所用的拉力F是2.0×104N，物体在20s内匀速上
升了2m（未露出水面），不计水的阻力。
求：（1）物体受到的浮力；
（2）拉力F做功的功率；
（3）滑轮组的机械效率。【分析】（1）知道物体的体积（浸没水中排开水的体积）利用阿基米德原理求物体受到的浮力；
（2）由图知，承担物重的绳子股数n＝2，则拉力F移动的距离s＝2h，利用W＝Fs求拉力F所做的总
功，又知道做功时间，利用P＝ 求拉力F做功的功率；
（3）根据m＝ V求出物体质量，根据G＝mg求出重力；知道拉力大小，利用 ＝ ＝
ρ η
求滑轮组的机械效率。
【解答】解：
（1）物体浸没在水中，则物体受到的浮力：
F ＝ gV ＝1.0×103kg/m3×10N/kg×1.5m3＝1.5×104N；
浮 水 排
（2）ρ由图知，承担物重的绳子股数n＝2，
则拉力F移动的距离：
s＝2h＝2×2m＝4m，
拉力F所做的总功：
W ＝Fs＝2.0×104N×4m＝8.0×104J，
总
则拉力F做功的功率：
P＝ ＝ ＝4×103W；
（3）由 ＝ 得物体的质量：
ρ
m＝ V＝2.6×103kg/m3×1.5m3＝3.9×103kg，
物
物体ρ的重力：
G＝mg＝3.9×103kg×10N/kg＝3.9×104N；
滑轮组的机械效率：
＝ ＝ ＝ ＝ ×100%＝60%。
η答：（1）物体受到的浮力为1.5×104N；
（2）拉力F做功的功率为4×103W；
（3）滑轮组的机械效率为60%。
【点评】此题是一道综合题，有质量、重力、浮力、总功、功率、有用功、机械效率的计算，也有对物体的
受力分析等，中考的常见题型，难度较大。
22．（6分）如图所示电路，电源电压不变，R ＝20 ，R ＝10 ，当S 断开，S 闭合，S 接“2”时，电流
2 3 1 2 3
表示数为0.3A；当S 、S 闭合，S 接“2”时Ω，电流表示Ω数为1.5A．求：
1 2 3
（1）电源电压是多少？
（2）R 的阻值是多少？
1
（3）该电路工作时的最大功率和最小功率之比是多少？
【分析】（1）当S 断开，S 闭合，S 接“2”时，电路为R 的简单电路，电流表测电路中的电流，根据欧
1 2 3 2
姆定律求出电源的电压；
（2）当S 、S 闭合，S 接“2”时，R 与R 并联，电流表测干路电流，根据并联电路中各支路独立工作、
1 2 3 1 2
互不影响可知通过R 的电流不变，根据并联电路的电流特点求出通过R 的电流，利用欧姆定律求
2 1
出R 的阻值；
1
（3）当S 、S 闭合，S 接“2”时，R 与R 并联，电路中的总电阻最小，电路的总功率最大，根据P＝UI
1 2 3 1 2
求出电路中的最大功率；当S 断开，S 闭合，S 接“1”时，R 与R 串联，电路中的总电阻最大，电
1 2 3 2 3
路中的总功率最小，根据电阻的串联和P＝ 求出电路中的最小功率，进一步求出该电路工作时
的最大功率和最小功率之比。
【解答】解：（1）当S 断开，S 闭合，S 接“2”时，电路为R 的简单电路，电流表测电路中的电流，
1 2 3 2
由I＝ 可得，电源的电压：
U＝I R ＝0.3A×20 ＝6V；
2 2
（2）当S 、S 闭合Ω，S 接“2”时，R 与R 并联，电流表测干路电流，
1 2 3 1 2
因并联电路中各支路独立工作、互不影响，
所以，通过R 的电流I ＝0.3A不变，
2 2
因并联电路中干路电流等于各支路电流之和，所以，通过R 的电流：
1
I ＝I﹣I ＝1.5A﹣0.3A＝1.2A，
1 2
因并联电路中各支路两端的电压相等，
所以，R 的阻值：
1
R ＝ ＝ ＝5 ；
1
Ω
（3）当S 、S 闭合，S 接“2”时，R 与R 并联，电路的总电阻最小，电路的总功率最大，
1 2 3 1 2
则P ＝UI＝6V×1.5A＝9W；
大
当S 断开，S 闭合，S 接“1”时，R 与R 串联，电路中的总电阻最大，电路中的总功率最小，
1 2 3 2 3
因串联电路中总电阻等于各分电阻之和，
所以，电路的最小功率：
P ＝ ＝ ＝1.2W，
小
所以，该电路工作时的最大功率和最小功率之比：
P ：P ＝9W：1.2W＝15：2。
大 小
答：（1）电源电压是6V；
（2）R 的阻值是5 ；
1
（3）该电路工作时Ω的最大功率和最小功率之比是15：2。
【点评】本题考查了串并联电路的特点和欧姆定律、电功率公式的应用，分清电路的最大和最小功率
是解题关键。
七、综合题（第23题、24题、25题各6分，共18分）
23．（6分）俯卧撑运动对发展力量素质，提高人体生理机能，发展平衡和支撑能力起着重要作用。可以
改善中枢神经系统，有利于骨的坚实，关节的灵活，韧带的牢固，肌肉的粗壮及弹性，同时能加速
血液循环，增大肺活量。如图所示，某同学在做俯卧撑运动，可将他视为一个杠杆：
（1）此杠杆的支点为 O （选填“O”、“A”或“B”）点。
（2）若该同学质量为50千克，那么他将身体撑起，每只手受到支持力至少为多少牛？若他在1min内
做了30个俯卧撑，每次肩部上升的距离均为0.4m，则他的功率至少为多少瓦特？
（3）做俯卧撑运动时，该同学消耗的化学能 大于 （选填“大于”、“等于”或“小于”）克服自身
重所需的能量。【分析】（1）支点是指杠杆转动时，固定不动的那个点。
（2）将做俯卧撑的人看成杠杆的情况下，则人的重力为阻力，手的支持力为动力，动力臂为0.9+0.6m，
阻力臂为0.9m，根据杠杆的平衡原理GL ＝FL 可求出手的支持力；
1 2
求功率要先根据公式W＝FS求出做功的多少，再根据P＝ 求出功率。
（3）根据能量守恒定律，在能量转换过程中，能的总量是保持不变的。而在做俯卧撑运动中，消耗的化
学能是转化为克服自身重所需的能量和运动时产生的内能。
【解答】解：
（1）根据做俯卧撑时的运动情况可知，固定不动的点是O点，即此杠杆的支点为O。
（2）根据GL ＝FL 可得：F＝ ＝300N
1 2
因有两只手在支撑，故每只手受到的支持力F ＝300N÷2＝150N
0
每做一个俯卧撑做的功为W＝FS＝300N×0.4m＝120J
则1分钟内做30个俯卧撑的功率为P＝ ＝60W
（3）因做俯卧撑时，是化学能转化为克服自身重所需的能量和内能，故消耗的化学能要大于克服自身
重所需的能量。
答：（1）O；（2）每只手的支持力150N，功率60W；（3）大于。
【点评】本题利用了俯卧撑这一常见的运动，考查了杠杆、功率、能量转化三个知识点，综合性较强，可
以说是一个非常好的题目，有利于锻炼学生思维的灵活度。
24．（6分）图甲是一款多功能洗衣机，图乙是其简化电路图，S．为电源开关，此款洗衣机额定电压
220V，它有三个挡位，当开关S置于1时（电路接入R 和R ）为加热状态，消耗功率为l22lW；当开
1 2
关S置于2时（电路接入R 和电动机M）为保温洗涤状态；当开关S置于3时（接入电动机M）为
2
脱水状态。已知电阻R 的阻值为44 ，电动机M的额定功率为200W，水的比热容为c ＝
1 水
4.2×103J/（kg•℃） Ω（1）洗衣机应使用图丙中 下 （选填“上”或“下”）面的插座，目的是使洗衣机的 金属外壳
与大地相连，防止因漏电而造成触电事故。
（2）求电阻R 的阻值 40 0 。
2
（3）洗衣机在保温洗涤状态Ω下工作时，求此时通过电路的总电流为 1.46A （保留两位小数）
【分析】（1）洗衣机的外壳接地，当洗衣机漏电时，人体和接地导线之间是并联的，人的电阻远大于接
地导线的电阻，人体被短路，即使洗衣机漏电也不会发生触电事故；
（2）当开关置于位置1时为加热状态，R 与R 并联，其两端电压均为220V，利用P＝ 求R 消耗的
1 2 1
功率；由于加热功率等于R 、R 消耗功率之和，可求R 消耗的功率，再利用P＝ 求R 的阻值；
1 2 2 2
（3）洗衣机在保温洗涤状态下工作时，电动机与R 并联，求出电动机与R 的总功率，利用P＝UI求通
2 2
过电路的总电流。
【解答】解：
（1）洗衣机应使用三孔插座，即使用图丙中下面的插座，这样使洗衣机的金属外壳与大地相连，防止
因漏电而造成触电事故；
（2）当开关置于位置1时为加热状态，R 与R 并联，其两端电压均为220V，
1 2
则R 消耗的功率：P ＝ ＝ ＝1100W；
1 1
因为加热功率等于R 、R 消耗功率之和，
1 2
所以，R 消耗的功率：P ＝P ﹣P ＝1221W﹣1100W＝121W，
2 2 加热 1
由P＝ 可得R 的阻值：
2R ＝ ＝ ＝400 ；
2
Ω
（3）当开关S置于2时，洗衣机在保温洗涤状态下工作，电动机与R 并联，
2
电动机与R 的总功率：P ＝P +P ＝121W+200W＝321W，
2 总 2 M
由P＝UI可得，此时通过电路的总电流：
I＝ ＝ ≈1.46A。
故答案为：
（1）下；金属外壳；（2）400 ；（3）1.46A。
【点评】本题考查了电功率的计Ω算，关键是知道总功率等于各个用电器消耗功率之和。
25．（6分）某同学设计了一个利用如图甲所示的电路来测量海水的深度，其中R ＝2 是一个定值电
1
阻，R 是一个压敏电阻，它的阻值随所受压力F的变化关系如图 （乙）所示，电源Ω电压保持6V不
2
变，将此压敏电阻用绝缘薄膜包好后放在一个硬质“ ”形绝缘盒中，放入海水中保持受力面水
平，且只有一个面积为0.02m2的面承受海水压力，（设海水的密度 ＝1.0×103kg/m3）．求：
海水
ρ
（1）当图甲中电流表A的示数为0.2A时，压敏电阻R 的阻值是多少？
2
（2）如图（乙）所示，当压敏电阻R 的阻值为20 时，查看坐标图回答，此时压敏电阻R 所受的压力
2 2
是多少？求此时压敏电阻R 所受的压强是多Ω少？此时压敏电阻R 所处的海水深度是多少？
2 2
（3）若图甲中电流表A的最大测量值为0.6A，则使用此方法能测出海水的最大深度是多少？【分析】（1）根据欧姆定律公式及串联电路的特点可求题目中的某些电学物理量；
（2）认真分析图象的含义，再结合电路图可求海水深度；
（3）将电学中的欧姆定律与力学中的液体压强有机结合起来，以压敏电阻做为媒介；可求最大深度。
【解答】解：（1）∵I＝
∴当电流表示数为0.2A时，总电阻为：R＝ ＝ ＝30 ；
Ω
压敏电阻R 的阻值为：R ＝R﹣R ＝30 ﹣2 ＝28 ；
2 2 1
（2）根据图象可知：当压敏电阻R 的阻Ω值为Ω20 Ω时，压敏电阻受到海水的压力为4×104N；
2
Ω
则压敏电阻受到的压强为：P＝ ＝ ＝2×106Pa；
则压敏电阻R 所处的海水深度是：h＝ ＝ ＝200m；
2
（3）当电流表示数达到最大0.6A时，总电阻为：R＝ ＝ ＝10 ；
Ω
此时压敏电阻R 的阻值为：R ＝R﹣R ＝10 ﹣2 ＝8 ；
2 2 1
根据图象可知：当压敏电阻R 的阻值为8 时Ω，压Ω敏电Ω阻受到海水的压力为10×104N；
2
Ω
则压敏电阻受到的压强为：P ＝ ＝ ＝5×106Pa；
大
则使用此方法能测量出海水的最大深度是：h ＝ ＝ ＝500m；
大
答：（1）当A示数为0.2A时，压敏电阻R 的阻值是28 ；
2
（2）当压敏电阻R 的阻值为20 时，求此时压敏电阻RΩ所处的海水深度是200m；
2 2
（3）若A的最大测量值为0.6A，Ω则使用此方法能测量出海水的最大深度是500m。
【点评】此题是一道力学与电学的综合题；明确图象的含义，以压敏电阻做中介，将压强知识与欧姆定
律结合起来进行计算即可。
