2018-2019学年湖北省武汉市蔡甸区八校联考九年级（上）月考物理试
卷（12月份）
一、选择题（本题包括12小题，每小题只有1个正确选项．每小题3分，共36分）
1．下列对生活中的现象解释正确的是（ ）
A．摔碎了的瓷碗很难拼合在一起﹣﹣分子间存在斥力
B．排骨藕汤热的时候香气四溢﹣﹣温度越高，分子的运动越剧烈
C．房间长时间不打扫就会布满灰尘﹣﹣分子在不停地做无规则运动
D．海边昼夜温差变化比沙漠中大﹣﹣水的比热容比沙石的比热容大
2．关于温度、内能和热量，下列说法正确的是（ ）
A．物体内能减小，一定放出热量
B．物体内能减小，温度可能不变
C．物体吸收热量，温度一定升高
D．物体内能增加的越多，吸收的热量越多
3．如图所示，在烧瓶内盛少量水，给瓶内打气，当瓶塞跳起来时，可以看到瓶内出现白雾
下列解释正确的是（ ）
A．通过打气筒压缩瓶内空气做功，空气内能增大，瓶底的水汽化成白雾
B．瓶内的空气对瓶塞做功，空气内能增大，瓶底的水汽化成白雾
C．瓶内的空气对瓶塞做功，空气内能减小，空气液化成白雾
D．瓶内的空气膨胀对外做功，空气内能减小，空气中的水蒸气液化成白雾
4．关于热值和热机效率，下列说法正确的是（ ）
A．使燃料燃烧更充分，可以增大热值
B．燃料燃烧释放的热量越多，热值越大
C．使燃料燃烧更充分，可以提高热机的效率
D．热机使用的燃料的热值越大，热机的效率就越高5．如图甲所示，验电器A带负电，B不带电。用带有绝缘柄的金属棒把验电器A、B两金
属球连接起来的瞬间（如图乙所示），金属棒中（ ）
A．电流方向由A到B B．电流方向由B到A
C．有电流但方向无法确定 D．始终无电流
6．如图是武汉江滩公园中安装的一款太阳能LED路灯，下列说法正确的是（ ）
A．LED灯泡是由多个发光二极管制成的
B．LED灯泡的发光部件是由超导体制成的
C．太阳能电池板将太阳能直接转化为化学能储存起来
D．太阳能电池板旁的蓄电池是将化学能直接转化为电能储存起来
7．下列关于材料的导电性能及其应用的说法错误的是（ ）
A．绝缘体不易导电，是因为绝缘体内部几乎没有电荷
B．生活中通常用铜、铝做电线的线芯，是因为它们的导电性能好
C．半导体的导电性能介于导体和绝缘体之间，可以制作二极管、三极管等
D．用超导材料制造电子元件，可不必考虑元件的散热问题
8．如图的几种用电器中，正常工作时的电流最接近5A的是（ ）
A． 家用空调 B． 台式电脑
C． 台灯 D． 电风扇9．如图是某型号手机电池的铭牌，该手机正常通话时平均电流为100mA，待机时平均电
流为l0mA．下列说法错误的是（ ）
A．该手机电池的容量也可以标记为1700mAh
B．该手机电池理论上只能维持连续正常通话15h
C．该手机电池理论上可让手机待机一周
D．电池的电极设计为向里凹陷，可以防止电池与硬币等金属物体接触引起短路

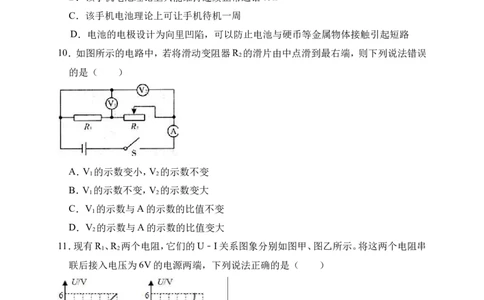

10．如图所示的电路中，若将滑动变阻器R 的滑片由中点滑到最右端，则下列说法错误
2
的是（ ）
A．V 的示数变小，V 的示数不变
1 2
B．V 的示数不变，V 的示数变大
1 2
C．V 的示数与A的示数的比值不变
1
D．V 的示数与A的示数的比值变大
2
11．现有R 、R 两个电阻，它们的U﹣I关系图象分别如图甲、图乙所示。将这两个电阻串
1 2
联后接入电压为6V的电源两端，下列说法正确的是（ ）
A．该电路中电阻R 的阻值是电阻R 阻值的2倍
1 2
B．通过电阻R 的电流是通过电阻R 电流的2倍
1 2
C．电阻R 两端的电压与电阻R 两端的电压相等
1 2D．电阻R 与电阻R 的电功率相等
1 2
12．如图所示是简易电子距离测量仪电路，R 是一根粗细均匀的电阻丝，其每厘米的电
阻为0.5 ，电路各部分均接触良好，物体M只能在导轨上做直线运动，并带动与之相
连的金属滑片P移动。闭合开关，当金属滑片P置于电阻丝中点时，电压表和电流表示
Ω
数分别为1.5V和0.2A，由此可知（ ）
A．电源电压为1.5V
B．电阻丝总长度为15cm
C．物体M移动时，电路消耗的功率始终为0.6W
D．当电压表示数为0.5V时，物体M向左移动了10cm
二、非选择题（本题包括7小题，共34分）
13．张刚的妈妈周末直接用“清洁球”打磨铁锅底的锈迹，隔一会儿感觉铁锅发烫。张刚
向妈妈解释：这是用 方式升高了铁锅的温度，此过程是 能转化为
能。
14．如图所示的四冲程汽油机工作示意图中，汽油机正在进行的是 冲程。若该汽
油机的效率是20%，已知汽油的热值为4.6×107J/kg，则完全燃烧100g汽油放出的热量
可以转化为 J的有用功。在设计制造时，汽缸外有一个“水套”，利用水吸热
降低汽缸温度，这是利用了水的 大的性质。
15．某同学观察到他家里的电能表如图所示。电能表上标识的“10A”表示该电能表的
电流为10A，他家同时工作的用电器的总功率不能超过 W．该同学观察到当他家里只有一台电热水器工作时，这个电能表上的转盘在4min内转过了300转，则这台
热水器的实际功率是 kW。
16．在“探究影响电阻大小的因素”的实验中，某实验小组准备实验时对每一个猜想都
用三个实验数据进行对比如图是同学们某次实验时所用的器材，该次实验他们是为了
探究电阻的大小是否跟 有关。实验时同学们通过观察 比较不同镍铬合
金丝电阻的大小。
下表给出可供实验小组选择的导体，分别用A～G七个字母代表：；
导体代号 长度/m 横截面积/mm2 材料
A 1.0 0.2 镍铬合金
B 1.0 0.4 镍铬合金
C 1.0 0.6 镍铬合金
D 0.5 0.4 镍铬合金
E 1.5 0.4 镍铬合金
F 1.0 0.6 锰铜
G 1.0 0.6 铁
（1）为检验“导体电阻跟长度有关”的猜想，应选用的三种导体是 。
（2）为检验“导体电阻跟横截而积有关”的猜想，应选用的三种导体是 。
（3）为检验“导体电阻跟材料有关”的猜想，应选用的三种导体是 。
17．图甲是某同学探究电流与电阻的关系的实验电路。已知电源电压恒为4.5V，滑动变
阻器规格为“20 1A”，可供选择的定值电阻的阻值为5 、10 、15 、20 、25 和
30 。
Ω Ω Ω Ω Ω Ω
Ω（1）该同学根据图甲连接的实物电路如图乙所示，其中一根导线连接是错误的，请在图
乙中将这根线打上“×”，并补画出正确的连线。
（2）电路连接正确后，先用5 的定值电阻进行实验，闭合开关后，移动滑动变阻器的滑
片，此时电流表的示数如图丙所示，则电路中的电流为 A；再将5 的定值电阻
Ω
换成10 定值电阻进行实验，移动滑片直至电压表示数为 V，并记录电流表的
Ω
示数。
Ω
（3）该同学还想多测几组数据，但他不能选用的定值电阻是 。
18．小明用图甲所示的电路测量额定电压为2.5V的小灯泡电阻，图乙是小明未完成连接
的实验电路。
（1）请你按照电路图，用笔画线代替导线，完成图乙中实验电路的连接。
（2）小明将电路连接正确后，闭合开关，调节变阻器的滑片，使小灯泡刚好正常发光，此
时电流表的示数如图丙所示，电流表的读数是 A，小灯泡的阻值是
（小数点后保留一位）；
Ω
（3）当电压值改变的时候，小灯泡的阻值 （选填“变化”或“不变”）；
（4）小明又想测某未知电阻Rx的阻值，设计了如图所示电路（R 为已知阻值的定值电
0
阻），并设计了如下实验步骤，请帮他把缺少的步骤补全，并写出R 的表达式。实验步
x
骤：
A．按照设计的电路图连接电路
B．断开S 、闭合S 记录电流表示数为I
2 1 1
C．
表达式：R ＝ （用已知和测量的物理量的符号表示）
x19．如图1所示是小华同学设计的一种测定油箱内油量的装置，其中R．为定值电阻，R
为压敏电阻，其阻值随所受压力变化的图象如图2所示。油量表由量程为0～3V的电
压表改装而成，压敏电阻R能够承受的最大压力为800N．电源电压保持6V不变，压
敏电阻受到最大压力时，电压表的示数达到最大值。（g取10N/kg）求：
（1）则定值电阻R 的阻值为多大？
0
（2）当压敏电阻R所受压力为400N时，电压表示数是多大？2018-2019 学年湖北省武汉市蔡甸区八校联考九年级（上）月
考物理试卷（12 月份）
参考答案与试题解析
一、选择题（本题包括12小题，每小题只有1个正确选项．每小题3分，共36分）
1．下列对生活中的现象解释正确的是（ ）
A．摔碎了的瓷碗很难拼合在一起﹣﹣分子间存在斥力
B．排骨藕汤热的时候香气四溢﹣﹣温度越高，分子的运动越剧烈
C．房间长时间不打扫就会布满灰尘﹣﹣分子在不停地做无规则运动
D．海边昼夜温差变化比沙漠中大﹣﹣水的比热容比沙石的比热容大
【分析】（1）分子间同时存在着相互作用的引力和斥力，分子间作用力与分子间距的关系；
（2）物质是由分子组成的，组成物质的分子在不停地做无规则运动，分子的运动快慢与
温度有关，温度越高，分子运动越快；
（3）互相接触的物体彼此进入对方的现象叫扩散，扩散现象说明分子不停地做无规则运
动，分子的运动是看不见的；
（4）水的比热容比较大。
【解答】解：
A、摔碎了的瓷碗很难拼合在一起，不是因为斥力；瓷碗破碎后，分子间的距离太大，导致
瓷碗破碎处分子间斥力和引力可以忽略不计，故A错误；
B、排骨藕汤热的时候香气四溢，是因为分子的运动快慢与温度有关，温度越高，分子运
动越剧烈，故B正确；
C、打扫卫生时的尘土能看到，分子的运动是看不到的，故C错误；
D、因为水的比热容比沙石的比热容大，吸收或放出相同的热量，温度变化小，所以海边
昼夜温差变化比沙漠中小；故D错误。
故选：B。
【点评】本题考查的知识点比较多，主要考查学生对所学物理知识的灵活应用能力。
2．关于温度、内能和热量，下列说法正确的是（ ）
A．物体内能减小，一定放出热量
B．物体内能减小，温度可能不变C．物体吸收热量，温度一定升高
D．物体内能增加的越多，吸收的热量越多
【分析】（1）改变物体内能的两种方式：做功和热传递。
（2）一切物体都具有内能，内能的大小跟质量、温度、状态有关。
（3）物体的内能发生变化，可能表现在物体的温度变化，也可能是状态的变化。
【解答】解：A、物体的内能减小，可能是物体放出了热量，也可能是物体对外界做了功，
故A错误；
B、物体内能减少时，温度可能不变，比如：晶体在凝固过程，放热，内能减小但温度不变，
故B正确；
C、物体吸收热量，温度不一定升高，比如：晶体在熔化过程，吸热，内能增加但温度不变，
故C错误；
D、物体内能增加的越多，可能是外界对物体做功越多或吸收的热量越多，故D错误。
故选：B。
【点评】题主要考查学生对：温度、内能与热量关系，以及改变内能的两种方式的了解和
掌握。

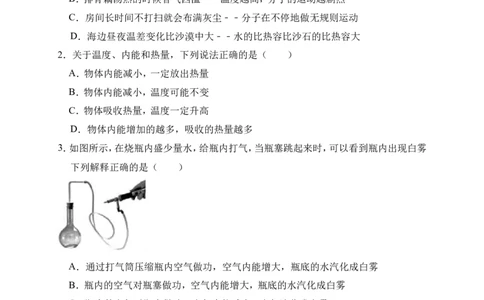

3．如图所示，在烧瓶内盛少量水，给瓶内打气，当瓶塞跳起来时，可以看到瓶内出现白雾
下列解释正确的是（ ）
A．通过打气筒压缩瓶内空气做功，空气内能增大，瓶底的水汽化成白雾
B．瓶内的空气对瓶塞做功，空气内能增大，瓶底的水汽化成白雾
C．瓶内的空气对瓶塞做功，空气内能减小，空气液化成白雾
D．瓶内的空气膨胀对外做功，空气内能减小，空气中的水蒸气液化成白雾
【分析】根据实验现象，结合以下知道进行解答：压缩气体做功时，气体内能增大，温度升
高，当气体对外做功时，内能减少温度降低；物质由气态变成液态的过程称为液化。
【解答】解：A、瓶底的水汽化会形成水蒸气，而白雾是水蒸气液化形成的，故A错误；
B、瓶内的空气对瓶塞做功，空气内能会减小，而不是增大，故B错误；
C、瓶内的空气对瓶塞做功，空气内能减小，水蒸气液化成白雾，而不是空气液化成白雾，故C错误；
D、瓶内的空气膨胀对外做功，空气内能减小，空气中的水蒸气液化成白雾，故D正确。
故选：D。
【点评】解决此题要结合改变物体的内能方式和液化现象进行分析解答。
4．关于热值和热机效率，下列说法正确的是（ ）
A．使燃料燃烧更充分，可以增大热值
B．燃料燃烧释放的热量越多，热值越大
C．使燃料燃烧更充分，可以提高热机的效率
D．热机使用的燃料的热值越大，热机的效率就越高
【分析】（1）1kg某种燃料完全燃烧放出的能量，叫做这种燃料的热值。热值是燃料的一种
特性，它只与燃料的种类有关，与燃料的质量、燃烧程度等均无关；
（2）热机用来做有用功的能量与燃料完全燃烧放出的能量之比叫做热机的效率，在工作
过程中，损失的能量越少，热机的效率越高。
【解答】解：
A、热值是燃料的特性，与燃烧情况无关，故A错误；
B、热值是燃料的特性，与放出热量的多少无关，故B错误；
C、使燃料燃烧更充分，可以增大有效利用的能量，提高热机的效率，故C正确；
D、热机的效率是指用来做有用功的能量与燃料完全燃烧产生的能量之比，与燃料的热
值无关，故D错误。
故选：C。
【点评】本题考查了学生对热值概念和热机效率的了解与掌握，明确热值是燃料的一种特
性（只与燃料的种类有关，与燃料的质量、燃烧程度等无关）是本题的关键。
5．如图甲所示，验电器A带负电，B不带电。用带有绝缘柄的金属棒把验电器A、B两金
属球连接起来的瞬间（如图乙所示），金属棒中（ ）
A．电流方向由A到B B．电流方向由B到A
C．有电流但方向无法确定 D．始终无电流【分析】A因多余电子而带负电，连接的瞬间，A带的负电减少，说明电子从A到B移动，
据此判断电流方向。
【解答】解：
连接的瞬间，A带的负电减少，说明电子从A到B移动，而电流方向与自由电子定向移
动的方向相反，所以金属棒中的电流方向B→A。
故选：B。
【点评】在金属导体中，能够自由移动的电荷是负电荷（自由电子），所以在金属导体中，
电流的方向始终与自由电荷的运动方向相反。

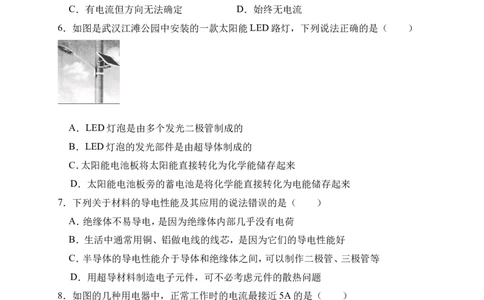

6．如图是武汉江滩公园中安装的一款太阳能LED路灯，下列说法正确的是（ ）
A．LED灯泡是由多个发光二极管制成的
B．LED灯泡的发光部件是由超导体制成的
C．太阳能电池板将太阳能直接转化为化学能储存起来
D．太阳能电池板旁的蓄电池是将化学能直接转化为电能储存起来
【分析】LED灯泡是由多个发光二极管制成的；
太阳能电池可以把太阳能转化为电能。
【解答】解：A、LED灯泡是由多个发光二极管制成的，故A正确；
B、LED灯能发光主要使用的材料是半导体，故B错误；
C、太阳能电池板可以把太阳能转化为电能，故C错误；
D、蓄电池充电时，将电能转化为化学能；蓄电池在夜晚放电时，将化学能转化为电能，故
D错误。
故选：A。
【点评】本题考查太阳能和风能的利用，风能和太阳能都是清洁能源，且能量取之不尽用
之不竭，能够巧妙的设计利用是关键。
7．下列关于材料的导电性能及其应用的说法错误的是（ ）
A．绝缘体不易导电，是因为绝缘体内部几乎没有电荷
B．生活中通常用铜、铝做电线的线芯，是因为它们的导电性能好C．半导体的导电性能介于导体和绝缘体之间，可以制作二极管、三极管等
D．用超导材料制造电子元件，可不必考虑元件的散热问题
【分析】（1）绝缘体不容易导电，是因为绝缘体内几乎没有能够自由移动的电荷；
（2）铜或铝的导电性能较好，因此常用做电线的线芯；
（3）根据导电性的不同，材料可分为导体，半导体，绝缘体三大类，容易导电的物体叫导
体，不容易导电的物体叫绝缘体，导电性能介于导体与绝缘体之间的叫半导体；
（4）超导材料的特点就是在温度很低时电阻为零。当电阻为零时用超导材料传输电能可
以减少热损耗，用作输电导线或制作电子元件。制造电子元件时，由于没有电阻，不必
考虑散热问题。
【解答】解：
A、绝缘体不善于导电，不是因为绝缘体内没有电荷，而是因为绝缘体内几乎没有能够自
由移动的电荷；故A错误；
B、因为铜和铝的导电性能好，生活中通常用铜、铝做电线的线芯，故B正确；
C、半导体的导电性能介于导体和绝缘体之间，可以制作二极管、三极管等，在社会各领
域应用广泛，故C正确；
D、超导材料的特点就是在温度很低时电阻为零，制造电子元件时，由于没有电阻，不必
考虑散热问题，故D正确。
故选：A。
【点评】本题考查了导体和绝缘体的本质区别、超导体的性质、半导体的应用，涉及的知
识点较多，是一道学科综合题，但难度不大，是一道基础题。
8．如图的几种用电器中，正常工作时的电流最接近5A的是（ ）
A． 家用空调 B． 台式电脑
C． 台灯 D． 电风扇
【分析】先利用P＝UI计算正常工作时的电流最接近5A的用电器的功率，再估测各个选
项的用电器的电功率，找出符合题意的选项。
【解答】解：正常工作时的电流最接近5A的用电器的功率P＝UI＝220V×5A＝1100W，
A、家用空调，在家庭中属于大功率用电器，功率在1000W以上；
B、台式电脑的功率约为200W
C、台灯的功率一般小于40W；
D、电风扇的功率为几十瓦，
可见只有家用空调的功率在1000W以上，正常工作时的电流最接近5A。
故选：A。
【点评】对于每个用电器的电流大小是多少，我们是有些陌生，不过我们可以借助我们比
较熟悉的电功率来进行分析。家用电器的功率值平常要注意积累，在命题时这些数据
是不会告诉的。
9．如图是某型号手机电池的铭牌，该手机正常通话时平均电流为100mA，待机时平均电
流为l0mA．下列说法错误的是（ ）
A．该手机电池的容量也可以标记为1700mAh
B．该手机电池理论上只能维持连续正常通话15h
C．该手机电池理论上可让手机待机一周
D．电池的电极设计为向里凹陷，可以防止电池与硬币等金属物体接触引起短路
【分析】（1）知道该电池的电压和它充足电后所储存的电能，根据Q＝ 求出电荷量即手
机电池的容量；
（2）已知电荷量和手机正常通话时的平均电流，根据t＝ 即可求出它正常待机的时间；
（3）已知电荷量和手机待机时的平均电流，根据t＝ 即可求出它正常待机的时间；
（4）像硬币、钥匙等金属物体都属于导体，与电源接触都有可能引起短路。
【解答】解：A、由图可知，该手机电池充足电后所储存的电能W＝6.29Wh，
由W＝UIt＝UQ得，该手机电池的容量：
Q＝ ＝ ＝1.7A•h＝1700mA•h，故A正确；B、手机正常通话时平均电流I＝100mA，
由I＝ 得，该手机电池理论上只能维持连续正常通话时间：
t＝ ＝ ＝17h，故B错误；
C、手机待机时平均电流I′＝10mA，
由I＝ 得，该手机电池理论上只能维持连续正常通话时间：
t＝ ＝ ＝170h≈7.08天≈1周，故C正确；
D、电极处略有凹陷，可以在一定程度上防止与硬币、钥匙等金属物体接触引起短路，而
损坏电池，故D正确。
故选：B。
【点评】本题考查电能的计算、用电时间的计算和短路问题等知识点，要学会认识手机铭
牌，关键是从题目所给信息中找到有用的数据，解题过程中还要注意单位的统一。
10．如图所示的电路中，若将滑动变阻器R 的滑片由中点滑到最右端，则下列说法错误
2
的是（ ）
A．V 的示数变小，V 的示数不变
1 2
B．V 的示数不变，V 的示数变大
1 2
C．V 的示数与A的示数的比值不变
1
D．V 的示数与A的示数的比值变大
2
【分析】由电路图可知，R 与R 串联，电压表V 测R 两端的电压，电压表V 测电源的电
1 2 1 1 2
压，电流表测电路中的电流。根据电源的电压可知滑片移动时电压表V 示数的变化，
2
根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和
R 两端的电压变化，然后判断V 的示数与A的示数的比值变化，根据欧姆定律结合
1 2
R 的阻值判断V 的示数与A的示数的比值变化。
1 1
【解答】解：由电路图可知，R 与R 串联，电压表V 测R 两端的电压，电压表V 测电源的
1 2 1 1 2电压，电流表测电路中的电流。
因电源的电压不变，
所以，滑片移动时，电压表V 的示数不变，故B错误；
2
将滑动变阻器R 的滑片由中点滑到最右端时，接入电路中的电阻变大，电路中的总电阻
2
变大，
由I＝ 可知，电路中的电流变小，即电流表A的示数变小，
由U＝IR可知，R 两端的电压变小，即电压表V 的示数变小，故A正确；
1 1
因V 的示数不变，A的示数变小，
2
所以，V 的示数与A的示数的比值变大，故D正确；
2
由R＝ 可知，V 的示数与A的示数的比值等于R 的阻值，
1 1
所以，V 的示数与A的示数的比值不变，故C正确。
1
故选：B。
【点评】本题考查了电路的动态分析，涉及到欧姆定律的应用，分清电路的连接方式和电
压表所测的电路元件是关键。
11．现有R 、R 两个电阻，它们的U﹣I关系图象分别如图甲、图乙所示。将这两个电阻串
1 2
联后接入电压为6V的电源两端，下列说法正确的是（ ）
A．该电路中电阻R 的阻值是电阻R 阻值的2倍
1 2
B．通过电阻R 的电流是通过电阻R 电流的2倍
1 2
C．电阻R 两端的电压与电阻R 两端的电压相等
1 2
D．电阻R 与电阻R 的电功率相等
1 2
【分析】两电阻串联时通过它们的电流相等，且它们两端的电压之和等于电源的电压，根
据两个图象找出符合的电压和电流值；然后根据欧姆定律判断电路中两电阻的阻值关
系，根据P＝UI判断两电阻的电功率之间的关系。【解答】解：因串联电路中各处的电流相等，
所以，将这两个电阻串联后接入电压为6V的电源两端时，通过它们的电流相等，故B不
正确；
因串联电路中总电压等于各分电压之和，
所以，由图象可知，当电路中的电流I＝0.2A，U ＝4V，U ＝2V时符合，
1 2
则 ＝ ＝ ，故C不正确；
由I＝ 可得，两电阻的阻值之比：
＝ ＝ ＝ ，故A正确；
由P＝UI可得，两电阻的电功率之比：
＝ ＝ ＝ ，故D不正确。
故选：A。
【点评】本题考查了串联电路的特点和欧姆定律、电功率公式的灵活应用，关键是根据图
象找出符合题意的电流和电压值。
12．如图所示是简易电子距离测量仪电路，R 是一根粗细均匀的电阻丝，其每厘米的电
阻为0.5 ，电路各部分均接触良好，物体M只能在导轨上做直线运动，并带动与之相
连的金属滑片P移动。闭合开关，当金属滑片P置于电阻丝中点时，电压表和电流表示
Ω
数分别为1.5V和0.2A，由此可知（ ）
A．电源电压为1.5V
B．电阻丝总长度为15cmC．物体M移动时，电路消耗的功率始终为0.6W
D．当电压表示数为0.5V时，物体M向左移动了10cm
【分析】由电路图可知，电路为R的简单电路，电压表测变阻器右侧部分电阻两端的电压，
电流表测电路中的电流。
（1）金属滑片P置于电阻丝中点时，根据欧姆定律求出被测电阻丝的电阻，进一步求出电
阻丝的最大阻值，根据题意求出电阻的总长度，根据欧姆定律求出电源的电压，利用
P＝UI求出电路的总功率；
（2）根据欧姆定律求出电压表的示数为0.5V时对应的电阻，再根据题意求出物体M移
动的距离。
【解答】解：因电压表的内阻很大，在电路中相当于断路，
所以，滑片移动时，接入电路中的电阻不变，电路为R的简单电路，电压表测变阻器右侧
部分电阻两端的电压，电流表测电路中的电流。
（1）金属滑片P置于电阻丝中点时，
由I＝ 可得，被测电阻丝的电阻：
R ＝ ＝ ＝7.5 ，
中
Ω
则电阻丝的总电阻：
R＝2R ＝2×7.5 ＝15 ，
中
Ω Ω
电阻丝的长度L＝ ＝30cm，故B错误；
电源的电压：
U＝IR＝0.2A×15 ＝3V，故A错误；
电路的总功率：
Ω
P＝UI＝3V×0.2A＝0.6W，即物体M移动时，电路消耗的功率始终为0.6W，故C正确；
（2）当电压表示数为0.5V时，接入电路的电阻：
R′＝ ＝ ＝2.5 ，
Ω
物体M位于：
L′＝ ＝5cm，故物体M向右移动了：
△L＝ L﹣L′＝ ×30cm﹣5cm＝10cm，故D错误。
故选：C。
【点评】本题考查了学生对欧姆定律的掌握和运用，本题关键是认识到滑动变阻器起不到
变阻作用。
二、非选择题（本题包括7小题，共34分）
13．张刚的妈妈周末直接用“清洁球”打磨铁锅底的锈迹，隔一会儿感觉铁锅发烫。张刚
向妈妈解释：这是用 做功 方式升高了铁锅的温度，此过程是 机械 能转化为
内 能。
【分析】做功可以改变物体的内能，当对物体做功时，机械能转化为内能，物体的内能就
会增加，温度升高。
【解答】解：打磨铁锅底时人对铁锅做功，机械能会转化为锅的内能，铁锅的内能增大，温
度升高；
故答案为：做功，机械，内。
【点评】此题主要考查学生对：做功改变物体内能方法的了解和掌握。
14．如图所示的四冲程汽油机工作示意图中，汽油机正在进行的是 做功 冲程。若该汽
油机的效率是20%，已知汽油的热值为4.6×107J/kg，则完全燃烧100g汽油放出的热量
可以转化为 9.2×1 0 5 J的有用功。在设计制造时，汽缸外有一个“水套”，利用水
吸热降低汽缸温度，这是利用了水的 比热容 大的性质。
【分析】（1）根据图中气门的开关情况和活塞的运动方向判断出是哪一个冲程；
（2）根据Q＝mq求出汽油完全燃烧放出的热量；再根据效率的计算公式可以求出该汽油
机对外做的有用功；
（3）在自然界中水的比热容最大，这也是我们选用水作为作取暖或冷却物体的物质的根本原因。
【解答】解：（1）根据图示可知，两个气门都关闭，火花塞点火，活塞向下运动，气缸容积增
大，因此是做功冲程；
（2）汽油完全燃烧放出的热量：Q＝mq＝0.1kg×4.6×107J/kg＝4.6×106J；
因为 ＝ ，
η
所以该汽油机对外做的有用功W ＝ Q ＝20%×4.6×106J＝9.2×105J。
有用 完全
（3）用水作为冷却剂，源于水的比热容大，即相同质量的水和其他的液体相比较时，若都
η
是升高1℃时，水能吸收的热量最多，故用水冷却效果最好。
故答案为：做功；9.2×105；比热容。
【点评】该题考查了冲程的判断、热机效率的计算和比热容最大的应用，是一道综合题。
15．某同学观察到他家里的电能表如图所示。电能表上标识的“10A”表示该电能表的
标定 电流为10A，他家同时工作的用电器的总功率不能超过 880 0 W．该同学观
察到当他家里只有一台电热水器工作时，这个电能表上的转盘在 4min内转过了300
转，则这台热水器的实际功率是 1. 5 kW。
【分析】 已知电能表的额定电压和最大电流，根据公式P＝UI可求电路的最大功率；
已知电能表每消耗1kW•h的电能，转盘就转过3000r；可求转动300消耗的电能；已知
①
②
消耗的电能和时间，根据公式P＝ 求出电功率。
【解答】解：电能表上标识的“40A”是电表电流上限，超过此电流会损坏电表或者测量
不准；
家中用电器的总功率不能超过：P ＝UI＝220V×40A＝8800W；
大
转过300r消耗的电能W＝ kW•h＝0.1kW•h；热水器的实际功率：P＝ ＝ ＝1.5kW。
故答案为：标定；8800；1.5。
【点评】本题考查消耗电能、电功率的计算，关键是公式及其变形的灵活运用；难点是对
电能表各个参数物理意义的正确理解；解题过程中要注意单位的换算。
16．在“探究影响电阻大小的因素”的实验中，某实验小组准备实验时对每一个猜想都
用三个实验数据进行对比如图是同学们某次实验时所用的器材，该次实验他们是为了
探究电阻的大小是否跟 导体长度 有关。实验时同学们通过观察 电流表示数 比
较不同镍铬合金丝电阻的大小。
下表给出可供实验小组选择的导体，分别用A～G七个字母代表：；
导体代号 长度/m 横截面积/mm2 材料
A 1.0 0.2 镍铬合金
B 1.0 0.4 镍铬合金
C 1.0 0.6 镍铬合金
D 0.5 0.4 镍铬合金
E 1.5 0.4 镍铬合金
F 1.0 0.6 锰铜
G 1.0 0.6 铁
（1）为检验“导体电阻跟长度有关”的猜想，应选用的三种导体是 B 、 D 、 E 。
（2）为检验“导体电阻跟横截而积有关”的猜想，应选用的三种导体是 A 、 B 、 C 。
（3）为检验“导体电阻跟材料有关”的猜想，应选用的三种导体是 C 、 F 、 G 。
【分析】（1）在此实验装置中，运用转换法，电阻的大小通过比较电流表示数的大小来判
断；
（2）影响电阻大小的因素是：材料、长度、横截面积、温度，在探究过程中需用到控制变量
法，不加特殊说明，认为温度相同。【解答】解：
由图可知，此题中是控制导体的材料和横截面积一定，而长度不同，故是研究导体的电阻
大小跟长度的关系；
在电源电压一定的情况下，导体电阻越大，电路电流越小，电流表的示数越小；导体电阻
越小，电路电流越大，电流表的示数越大；因此可以通过观察电流表示数的大小判断
电阻的大小，应用了转换法；
（1）为了研究导体电阻与导体长度的关系，则需使导体的材料和横截面积相同，长度不
同，应选用的三种导体是B、D、E；
（2）为了研究导体电阻与横截面积的关系，则需使导体的材料和长度相同，横截面积不
同，应选用的三种导体是A、B、C；
（3）为了研究导体电阻与导体材料的关系，则需使导体的长度和横截面积相同，材料不
同，应选用的三种导体是C、F、G；
故答案为：导体长度；电流表示数；（1）B、D、E；（2）A、B、C；（3）C、F、G。
【点评】本题考查影响电阻大小的因素及具体的关系，关键是会用控制变量法和转换法进
行分析。
17．图甲是某同学探究电流与电阻的关系的实验电路。已知电源电压恒为4.5V，滑动变
阻器规格为“20 1A”，可供选择的定值电阻的阻值为5 、10 、15 、20 、25 和
30 。
Ω Ω Ω Ω Ω Ω
Ω
（1）该同学根据图甲连接的实物电路如图乙所示，其中一根导线连接是错误的，请在图
乙中将这根线打上“×”，并补画出正确的连线。
（2）电路连接正确后，先用5 的定值电阻进行实验，闭合开关后，移动滑动变阻器的滑
片，此时电流表的示数如图丙所示，则电路中的电流为 0. 4 A；再将5 的定值电阻
Ω
换成10 定值电阻进行实验，移动滑片直至电压表示数为 2 V，并记录电流表的示
Ω
数。
Ω
（3）该同学还想多测几组数据，但他不能选用的定值电阻是 2 0 、 2 5 和 3 0 。
Ω Ω Ω【分析】（1）实验过程中，应注意将电压表与电阻并联，变阻器串联在电路中；
（2）确定电流表的量程和分度值，读出电流表的示数；
探究电流与电阻的关系，需保持电阻两端的电压不变，根据U＝IR可计算出电阻两端的
电压值；
（3）定值电阻的阻值越大，所需变阻器的阻值越大，可根据变阻器的最大阻值计算出可
接入的最大阻值。
【解答】解：（1）由图知，变阻器与电阻并联，且电压表串联在电路中了，应将电压表与电
阻并联，可将电阻右侧的导线接在电压表的负接线柱上，如图所示：
（2）由图丙知，电流表的量程为0～0.6A，示数为0.4A；
电阻两端的电压为U＝IR＝0.4A×5 ＝2V，将5 的定值电阻换成10 定值电阻进行实
验，应保持电阻两端的电压为2V不变，所以应移动滑片直至电压表示数为2V；
Ω Ω Ω
（3）由以上分析知，实验中，应保持定值电阻两端的电压为2V不变，变阻器的最大阻值
为20 ，电路中的电流应为I＝ ＝ ＝0.125A；
Ω
则允许接的最大电阻值为：R＝ ＝ ＝16 ，20 、25 和30 均大于16 ，所以不
Ω Ω Ω Ω Ω
可以使用。
故答案为：（1）见上图；（2）0.4；2；（3）20 、25 和30 。
【点评】探究电流与电阻的关系的实验中，要注意保持电阻两端的电压不变，本题考查了
Ω Ω Ω
电路的连接、电流表的读数及定值电阻的选择，（3）是该题的难点，关键要注意电阻的
阻值越大，所需变阻器的阻值越大。
18．小明用图甲所示的电路测量额定电压为2.5V的小灯泡电阻，图乙是小明未完成连接
的实验电路。（1）请你按照电路图，用笔画线代替导线，完成图乙中实验电路的连接。
（2）小明将电路连接正确后，闭合开关，调节变阻器的滑片，使小灯泡刚好正常发光，此
时电流表的示数如图丙所示，电流表的读数是 0. 3 A，小灯泡的阻值是 8. 3 （小
数点后保留一位）；
Ω
（3）当电压值改变的时候，小灯泡的阻值 变化 （选填“变化”或“不变”）；
（4）小明又想测某未知电阻Rx的阻值，设计了如图所示电路（R 为已知阻值的定值电
0
阻），并设计了如下实验步骤，请帮他把缺少的步骤补全，并写出R 的表达式。实验步
x
骤：
A．按照设计的电路图连接电路
B．断开S 、闭合S 记录电流表示数为I
2 1 1
C． 断开 S 时，闭合 S ，记录电流表的示数为 I
1 2 2
表达式：R ＝ （用已知和测量的物理量的符号表示）
x
【分析】（1）按电路图连接电路时，注意电路的连接顺序及连接方式，电压表与电阻并联，
滑动变阻器应接一上一下；
（2）根据图确定电压表的量程和分度值，读出电流表的示数，根据公式R＝ 计算出其电
阻；
（3）根据灯丝的电阻随温度的升高而增大来分析；
（4）在没有电压表时，使定值电阻与待测电阻并联，根据电流表和定值电阻的示数计算
出电压，然后根据公式R＝ 计算出其电阻。
【解答】解：（1）电压表与灯泡并联，由于电源电压为3V，灯泡的额定电压为2.5V，所以电
压表可选择0～3V量程；
由电路图中，滑动变阻器应再连接下面左边的接线柱，如图所示：（2）由图丙知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.3A；
R＝ ＝ ≈8.3 ；
Ω
（3）灯丝的电阻随温度的升高而增大，当电压值改变的时候，灯丝的温度变化，则小灯泡
的阻值变化；
（4）根据B可测出电源电压，U＝I R ，再测出待测电阻的电流便可求出其电阻的阻值，所
1 0
以应断开S 时，闭合S ，记录电流表的示数为I 。
1 2 2
则R ＝ ＝ 。
x
故答案为：（1）见上图；（2）0.3；8.3；（3）变化；（4）断开S 时，闭合S ，记录电流表的示数
1 2
为I ； 。
2
【点评】此题是测量额定电压为2.5V的小灯泡电阻，考查实物电路的连接，同时考查了电
压表的读数及灯丝电阻与温度的关系。
19．如图1所示是小华同学设计的一种测定油箱内油量的装置，其中R．为定值电阻，R
为压敏电阻，其阻值随所受压力变化的图象如图2所示。油量表由量程为0～3V的电
压表改装而成，压敏电阻R能够承受的最大压力为800N．电源电压保持6V不变，压
敏电阻受到最大压力时，电压表的示数达到最大值。（g取10N/kg）求：
（1）则定值电阻R 的阻值为多大？
0
（2）当压敏电阻R所受压力为400N时，电压表示数是多大？【分析】（1）压敏电阻受到最大压力是800N，从图象上找到此时压敏电阻对应的电阻值
是80 ，电压表的最大示数是3V，根据串联电路的电压特点求出压敏电阻两端的电压
再根据串联电路中各处的电流相等和欧姆定律得出等式，即可求出R 的阻值；
Ω 0
（2）由图象可知，当压敏电阻R所受压力为400N时对应的电阻，再根据电阻的串联和欧
姆定律求出电路中的电流，进一步根据欧姆定律求出电压表的示数。
【解答】解：（1）压敏电阻受到最大压力是800N，从图象上找到此时压敏电阻对应的电阻
值是80 ，电压表的最大示数是3V，
∵串联电路中各处的电流相等，且总电压等于各分电压之和
Ω
∴根据欧姆定律可得：
＝ ，即 ＝ ，
解得R ＝80 ；
0
（2）由图象可知，当压敏电阻R所受压力为400N时，压敏电阻对应的电阻值是160 ，
Ω
此时电路中的电流：
Ω
I＝ ＝ ＝0.025A，
电压表的示数：
U ′＝IR ＝0.025A×80 ＝2V。
0 0
答：（1）定值电阻R 的阻值为80 ；
0Ω
（2）当压敏电阻R所受压力为400N时，电压表示数是2V。
Ω
【点评】本题考查了串联电路的特点和欧姆定律的应用，能从图象中得出有用的信息是关
键。
