2018-2019学年河北省石家庄市藁城区九年级（上）月考物理试卷（12
月份）
一、选择题（本题共15个小题，每小题3分，共45分．第1-13小题，每小题只有一个选项符合题目要
求；第14-15题，每小题至少有两个选项符合题目要求，全部选对得3分，选对但不全得2分，有错
选的得0分）
1．下列现象中，属于扩散现象的是（ ）
A． 灰尘在空中飞舞
B． 在黑板上留下粉笔痕迹
C． 玉兰花开，闻到阵阵花香
D． 秋天到来，树叶飘落
2．下列说法不正确的是（ ）
A．“油菜花节”上，游客远远就闻到了浓浓的油菜花香，表明分子在不停地做无规则运动
B．用氢作为火箭的燃料，主要是因为氢的热值较大
C．天然气的热值比干木柴的大，天然气燃烧时放出的热量比干木柴燃烧时放出的热量多
D．四冲程汽油机的压缩冲程中，机械能转化为内能
3．下列说法正确的是（ ）
A．物体吸收热量，内能一定增加，温度一定升高
B．温度高的物体分子运动剧烈，具有的热量多C．夏日，在阳光照射下地面温度高于海水表面温度，因为水的比热容较大
D．固体分子之间的作用力比液体小
4．初温相同，质量也相同的水和铜块，吸收相等的热量后，再将铜块投入水中，则会出现（ ）
A．铜块放热，水吸热
B．铜块吸热，水放热
C．铜块与水之间不发生热传递
D．水的内能传递到铜块上

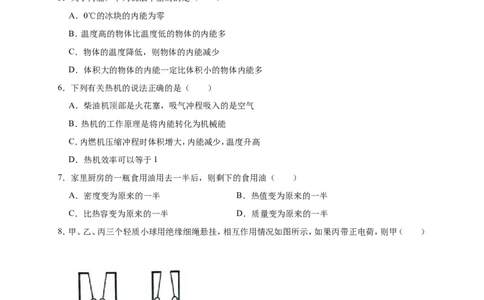

5．关于内能，下列说法中正确的是（ ）
A．0℃的冰块的内能为零
B．温度高的物体比温度低的物体的内能多
C．物体的温度降低，则物体的内能减少
D．体积大的物体的内能一定比体积小的物体内能多
6．下列有关热机的说法正确的是（ ）
A．柴油机顶部是火花塞，吸气冲程吸入的是空气
B．热机的工作原理是将内能转化为机械能
C．内燃机压缩冲程时体积增大，内能减少，温度升高
D．热机效率可以等于1
7．家里厨房的一瓶食用油用去一半后，则剩下的食用油（ ）
A．密度变为原来的一半 B．热值变为原来的一半
C．比热容变为原来的一半 D．质量变为原来的一半
8．甲、乙、丙三个轻质小球用绝缘细绳悬挂，相互作用情况如图所示，如果丙带正电荷，则甲（ ）
A．一定带正电荷 B．一定带负电荷
C．可能带负电荷 D．可能带正电荷
9．铭牌都是“220V 140W”的电吹风、电风扇、电热毯和电视机，让它们都在额定电压下工作，其中
产生热量最多的是（ ）
A．电吹风 B．电风扇 C．电热毯 D．电视机10．下列说法正确的是（ ）
A．电路是由电池、开关、灯泡及导线组成的
B．滑动变阻器的制成，应用了金属导体电阻与长度有关
C．如果白炽灯的灯丝突然烧断了，可能是因为电路发生了短路造成的
D．保险丝熔断或空气开关跳闸，一定是电路中出现了短路
11．图为甲、乙两个电阻的电流随电压变化的图象，下列说法正确的是（ ）
A．甲电阻的阻值比乙电阻的阻值大
B．将甲、乙串联在电路中，甲两端的电压大
C．将甲、乙串联在电路中，通过甲的电流大
D．将甲、乙并联在电路中，通过甲的电流大
12．关于生活用电，下列说法正确的是（ ）
A．家庭电路中电流过大，一定是电路发生了短路
B．连入电路中的用电器总功率越大，干路中的电流就越大
C．输电进户后，首先应接总开关，后接保险装置和电能表
D．只要人体不接触带电体，就不能发生触电事故
13．如图所示的电路，电源电压保持不变，只闭合开关S、S ，将滑片P移到中点，电压表示数为3V，电
1
阻R 的功率为P ，闭合开关S、S ，将滑片移到最右端，电压表的示数为4V，电阻R 的功率为P ，
1 1 2 2 2
P ：P ＝2：1，则R 与R 的比值是（ ）
1 2 1 2
A．8：9 B．9：8 C．3：4 D．4：3
14．生活中处处有物理，李亮同学养成了观察生活的好习惯，他对观察到的一些现象做了以下解释，
其中解释错误的是（ ）
A．夏天，家里保险丝易熔断，是因为同时使用几个大功率的用电器造成电流过大
B．电饭锅用三脚插头和三孔插座，是为了防止锅体漏电造成触电事故C．冬天家里的“暖气”中用水做循环介质，是由于水的比热容大
D．在海中游泳，从岸边向深处走去，感到越来越轻，是由于人所受重力变小

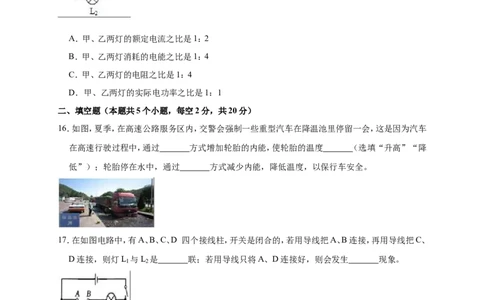

15．甲灯标有“6V 3W”，乙灯标有“12V 12W”，并联在6V的电源上（设灯丝电阻不变），下列
说法中不正确的是（ ）
A．甲、乙两灯的额定电流之比是1：2
B．甲、乙两灯消耗的电能之比是1：4
C．甲、乙两灯的电阻之比是1：4
D．甲、乙两灯的实际电功率之比是1：1
二、填空题（本题共5个小题，每空2分，共20分）
16．如图，夏季，在高速公路服务区内，交警会强制一些重型汽车在降温池里停留一会，这是因为汽车
在高速行驶过程中，通过 方式增加轮胎的内能，使轮胎的温度 （选填“升高”“降
低”）；轮胎停在水中，通过 方式减少内能，降低温度，以保行车安全。
17．在如图电路中，有A、B、C、D 四个接线柱，开关是闭合的，若用导线把A、B连接，再用导线把C、
D连接，则灯L 与L 是 联；若用导线只将A、D连接好，则会发生 现象。
1 2
18．如图所示，将长短和粗细相同、材料不同的金属丝分别接入电路，当把镍铬合金丝接入电路后，闭
合开关，小灯泡发光较暗，这说明 的电阻较小。生活中，若想制作电阻加热元件应选择
这种材料。19．我国家庭电路电压是220V，用电器的开关要安装在 （选填“火线”、“零线”或“地
线”）上，如果家用电器或线路着火， （选填“不可”或“可以”）直接泼水灭火。
20．在如图甲所示电路中，闭合开关S后，电压表的示数为2V，两个电流表的指针在如图乙所示的同
一位置，则通过灯L 的电流是 A，灯L 和L 的电阻之比是 。
2 1 2
三、实验探究题（本大题包括3个小题，21小题4分，22小题8分，23小题10分，共22分．）
21．如图甲所示，在一个配有活塞的厚玻璃筒里放一团小棉花，把活塞迅速压下去，棉花被点燃。如图
乙所示，大口玻璃瓶内装有一些水，用瓶塞将瓶口塞紧，瓶塞通过导管与打气筒相连，用打气筒给
瓶中打气。
（1）在甲、乙两图中，演示物体对外做功本身内能减少的实验是 （选填“甲”或“乙”）。
（2）甲、乙两实验共同说明了 可以改变内能。
22．（8分）为了探究“物体温度升高时吸收热量的多少与哪些因素有关”，实验室中准备了以下仪器：
两个规格相同的电加热器、两个相同的烧杯、手表、铁架台、石棉网、天平、温度计、适量的水和某
种液体。
（1）实验中通过 来控制吸收热量的多少。
（2）某小组实验中记录了实验数据（见表），分析第1、2次或第3、4次实验数据可看出：同种物质升高
相同温度时，吸收的热量与物质的 有关。
物质 次数 质量m/kg 升高的温度△t/℃ 加热的时间t/min
水 1 0.1 10 22 0.2 10 4
某种液体 3 0.1 10 1
4 0.2 10 2
（3）分析第1、3次或第2、4次实验数据可看出：质量相同的水和某种液体升高相同温度时，吸收的热
量与物质的 有关。
（4）已知水的比热容是4.2×103J/（kg・℃），则从表中的数据可以求出某种液体的比热容为
J/（kg・℃）。
23．（10分）在探究“串联电路中电压规律”的实验中，如图（a）是未连接完成的实验电路图。
（1）若要测量灯L 两端的电压，请用笔画线代替导线将图（a）中的实物连接完整，线路不能交叉。
1
（2）某同学在连接电路时发现，刚接好最后一根导线，电流表的指针就发生了偏转，由此可知在连接
电路时，他忘了 。
（3）某同学在测量电源两端的电压时，发现电压表的指针偏转如图（b）所示，原因是 ；在排除
故障后，电压表的示数如图（c）所示，读数是 V。
（4）某同学在换用灯泡再次做此实验时，发现两个灯泡两端的电压相等，于是得出了“串联电路各部
分电路两端电压相等”的错误结论。请你指出他在此步骤中的错误之处是 。
四、计算应用题（本题共2小题，第24小题6分，第25小题7分，共13分．请将解答过程填写到答题
卡相应题号的位置处）
24．（6分）太阳能是人类能源的宝库，太阳能热水器是直接利用太阳能的一种装置，它可以利用太阳
能把水加热。太阳能集热器主要由集热板和贮水器两部分组成，如图10所示。小新同学通过学习
了解了太阳能热水器，他建议将家里原来使用的燃气热水器（每天至少用65℃的热水100L）换成
太阳能热水器。这台热水器6月份平均每天可将100L水从15℃升高到65℃．[q ＝8.0×107J/kg，
燃气
c
水
＝4.2×103J/（kg・℃）]．求：
（1）小新家每天将100L的水从15℃加热到65℃需吸收多少焦的热量；
（2）若燃气燃烧放热的70%被水吸收，改用太阳能热水器后，6月份平均每天可节约燃气多少千克？25．（7分）在如图所示的电路中，电源电压恒定不变，滑动变阻器的最大阻值为24 ，R 为定值电阻，
0
小灯泡上标有“6V3W”字样。当闭合开关S，断开开关S 、S ，将滑动变阻器的Ω滑片滑到最右端b
1 2
时，小灯泡恰好正常发光。求：（不考虑温度对电阻的影响）
（1）电源电压；
（2）闭合S、S 、S ，保持滑到变阻器的滑片在最右端b位置不变，此时电流表示数为1.05A，求R 的阻
1 2 0
值；
（3）该电路消耗的最小功率是多少。2018-2019 学年河北省石家庄市藁城区九年级（上）月考物理
试卷（12 月份）
参考答案与试题解析
一、选择题（本题共15个小题，每小题3分，共45分．第1-13小题，每小题只有一个选项符合题目要
求；第14-15题，每小题至少有两个选项符合题目要求，全部选对得3分，选对但不全得2分，有错
选的得0分）
1．下列现象中，属于扩散现象的是（ ）
A． 灰尘在空中飞舞
B． 在黑板上留下粉笔痕迹
C． 玉兰花开，闻到阵阵花香
D． 秋天到来，树叶飘落
【分析】扩散是发生在两种物质之间的现象，扩散是彼此进入对方的现象，有时说成一者进入另一者
中；分子的运动我们用肉眼是看不见的，扩散表明一切物质的分子都是不停的做无规则的运动。
【解答】解：
A、灰尘在空中飞舞属于宏观物体的运动，属于机械运动，故A错误；
B、在黑板上留下粉笔痕迹是粉笔的微小颗粒沾在黑板上，不是扩散现象，故B错误；
C、玉兰花开，闻到阵阵花香，是花香分子在不停地做无规则运动，属于扩散现象，故C正确；D、秋天到来，树叶飘落属于宏观物体的运动，属于机械运动，故D错误；
故选：C。
【点评】要解答本题需掌握：扩散现象是分子运动，分子是看不见的，以及机械运动和分子运动的区别。
2．下列说法不正确的是（ ）
A．“油菜花节”上，游客远远就闻到了浓浓的油菜花香，表明分子在不停地做无规则运动
B．用氢作为火箭的燃料，主要是因为氢的热值较大
C．天然气的热值比干木柴的大，天然气燃烧时放出的热量比干木柴燃烧时放出的热量多
D．四冲程汽油机的压缩冲程中，机械能转化为内能
【分析】（1）一切物质的分子都在不停地在无规则运动；
（2）热值是燃料的一种特性，相同质量的不同燃料，热值越大的燃料在完全燃烧时释放出的热量越多，
所以在选择火箭燃料时首先应该考虑燃料热值的大小。
（3）根据Q＝mq分析判断；
（4）内燃机的四个冲程有吸气冲程、压缩冲程、做功冲程、排气冲程；其中在做功冲程中，是内燃机的
内能转化为机械能，在压缩冲程中是机械能转化为内能。
【解答】解：A、闻到了浓浓的油菜花香，是因为分子在不断的运动，通过分子的运动，花香的分子运动
到周围的空气中，所以在很远的地方就能闻到香味，故A正确；
B、火箭发动机采用液态氢作为火箭的燃料，原因是液态氢具有较高的热值，完全燃烧相同质量的氢
和其它燃料比较，可以释放出更多的热量，故B正确；
C、由Q ＝mq可知：天然气的热值比干木柴的热值大，完全燃烧质量相同的天然气与干木柴时，天
放
然气放出的热量多，故C错误；
D、四冲程汽油机的压缩冲程中，将机械能转化为内能，故D正确。
故选：C。
【点评】本题主要考查分子的运动、燃料热值的特性，要会利用热值解释生活中的实际现象以及内燃
机的四个冲程中的能量转化情况，是一道基础性题目。
3．下列说法正确的是（ ）
A．物体吸收热量，内能一定增加，温度一定升高
B．温度高的物体分子运动剧烈，具有的热量多
C．夏日，在阳光照射下地面温度高于海水表面温度，因为水的比热容较大
D．固体分子之间的作用力比液体小
【分析】（1）物体吸收热量，内能增加，温度不一定变化，也可能是状态的变化。
（2）温度越高，分子热运动越剧烈；热量是一个过程量，不能用具有、含有来修饰；（3）水的比热容大，相同质量的水和其它物质比较，吸收或放出相同的热量，水的温度升高或降低的
少；
（4）固体间分子作用力最大，液体次之，气体最小。
【解答】解：A、物体吸收热量，内能增加，但温度不一定升高。比如晶体在熔化的过程中吸热内能增加，
但温度不变，故A错误；
B、温度高的物体分子运动剧烈，但不能说物体具有的热量多，因为热量是一个过程量，不能用具有、
含有来修饰，故B错误；
C、夏日，在阳光照射下地面温度高于海水表面温度，因为水的比热容较大，在同等情况下，其温度变
化较小，故C正确；
D、固体间分子作用力最大，液体次之，气体最小，故D错误。
故选：C。
【点评】本题考查了内能、温度、热量的关系，对水的比热容特点的理解，分子间作用力的了解，属热学
综合题，难度不大。
4．初温相同，质量也相同的水和铜块，吸收相等的热量后，再将铜块投入水中，则会出现（ ）
A．铜块放热，水吸热
B．铜块吸热，水放热
C．铜块与水之间不发生热传递
D．水的内能传递到铜块上
【分析】根据比热容的特点、热传递以及吸收热量公式进行判断。
【解答】解：水的比热容比铜块的比热容大，初温相同，质量也相同，吸收热量相等，根据吸收热量的公
式：Q＝Cm△t，可知；铜块的升高的温度比水升高的温度高，故B、C、D不符合题意，A符合题意。
故选：A。
【点评】考查了比热容的特点、热传递以及吸收热量公式的知识点。
5．关于内能，下列说法中正确的是（ ）
A．0℃的冰块的内能为零
B．温度高的物体比温度低的物体的内能多
C．物体的温度降低，则物体的内能减少
D．体积大的物体的内能一定比体积小的物体内能多
【分析】一切物体都具有内能，内能的大小跟物体的质量、温度、状态有关，从内能大小的影响因素考
虑内能的大小。
【解答】解：A、因为一切物体都具有内能，所以0℃的冰块具有内能，内能不为零。不符合题意。B、在物体的状态和质量一定时，温度高的物体比温度低的物体的内能多，没有前提条件不能判断内
能的大小。不符合题意。
C、物体确定，质量和状态确定，温度降低，内能减少。符合题意。
D、体积大的物体质量不能确定、状态不能确定、温度不能确定，内能不能确定。不符合题意。
故选：C。
【点评】本题考查了内能大小的影响因素和一切物体都具有内能。
6．下列有关热机的说法正确的是（ ）
A．柴油机顶部是火花塞，吸气冲程吸入的是空气
B．热机的工作原理是将内能转化为机械能
C．内燃机压缩冲程时体积增大，内能减少，温度升高
D．热机效率可以等于1
【分析】 热机工作时将燃料燃烧释放的内能转化为机械能；
由于存①在热量损失，所以热机的效率不可能达到100%。
【②解答】解：A、柴油机与汽油机结构上存在差异，柴油机顶部是喷油嘴，吸气冲程吸入的是空气。故A
错误；
B、热机是将燃料燃烧释放出的内能转化为活塞机械能的机器。故B正确；
C、内燃机是最常见的热机。在内燃机的压缩冲程，活塞压缩燃气做功，使工作物质的内能增加，温度
升高，体积减小，压强增大。故C错误；
D、热机工作过程中，尾气带走大量的热量，另外燃料不可能完全燃烧，克服机械摩擦及机械散热损失
能量等，所以热机获得的有用机械能很少，机械效率远小于1．故D错误。
故选：B。
【点评】此题考查了热机的工作原理、工作过程中的能量转化及热机效率。明白其工作原理，熟悉工作
过程是解答此类问题的基础。
7．家里厨房的一瓶食用油用去一半后，则剩下的食用油（ ）
A．密度变为原来的一半 B．热值变为原来的一半
C．比热容变为原来的一半 D．质量变为原来的一半
【分析】 密度、比热容是物质的特性，热值是燃料的特性，由物质本身确定，与质量多少无关；
质量是①物体的属性，它与物体所含物质的多少有关。
②【解答】解：质量是物体所含物质的多少，食用油用去一半后，所含物质总量减少，故质量减少；
而密度、比热容、热值都是物质的属性，不随物质的质量变化而变化。
所以ABC说法都不正确、D说法正确。故选：D。
【点评】此题考查的是我们对质量、比热容、热值和密度的理解：质量表示物体所含物质的多少，由物
质的多少决定；密度、热值、比热容是物质的特性，与物体的质量无关。
8．甲、乙、丙三个轻质小球用绝缘细绳悬挂，相互作用情况如图所示，如果丙带正电荷，则甲（ ）
A．一定带正电荷 B．一定带负电荷
C．可能带负电荷 D．可能带正电荷
【分析】（1）同种电荷相互排斥，异种电荷相互吸引。
（2）排斥的带有同种电荷，吸引的可能带有异种电荷，也可能带电体吸引不带电体。
【解答】解：
由图知乙、丙相互排斥，说明乙、丙一定带同种电荷，已知丙带正电，则乙一定也带正电；图中甲、乙相
互吸引，根据异种电荷相互吸引、带电体具有吸引轻小物体的性质可知，甲可能带负电或不带电。
故选：C。
【点评】带电体吸引不带电体，排斥带同种电荷，吸引可能带异种电荷，其中之一带电。注意带电体具
有吸引轻小物体的性质的情况。
9．铭牌都是“220V 140W”的电吹风、电风扇、电热毯和电视机，让它们都在额定电压下工作，其中
产生热量最多的是（ ）
A．电吹风 B．电风扇 C．电热毯 D．电视机
【分析】根据电吹风、电视机、电风扇、电热毯这几种用电器工作时的能量转化情况分析判断。
【解答】解：
因为各用电器的额定功率相同，由W＝Pt可得，若工作相同时间，消耗的电能相同；
A、电吹风工作时消耗电能，一部分转化为机械能，一部分转化为内能，产生的热量较多，不合题意；
B、电风扇工作时消耗电能，大部分转化为机械能，产生很少的热量，不合题意；
C、电热毯工作时把电能全转化为内能，产生热量最多，符合题意；
D、电视机工作时将大部分电能转化为声能、光能，产生很少的热量，不合题意。
故选：C。
【点评】本题考查了用电器工作时的能量转化，注意生活中常用电器的能量的流向。10．下列说法正确的是（ ）
A．电路是由电池、开关、灯泡及导线组成的
B．滑动变阻器的制成，应用了金属导体电阻与长度有关
C．如果白炽灯的灯丝突然烧断了，可能是因为电路发生了短路造成的
D．保险丝熔断或空气开关跳闸，一定是电路中出现了短路
【分析】A、电路是由电源、开关、导线、用电器四部分组成；
B、滑动变阻器是靠改变连接在电路中电阻线的长度来改变电阻的；
C、根据电功率的影响因素分析；
D、电流过大的原因是短路或用电器的总功率过大。
【解答】解：A、电路是由电源、开关、导线、用电器四部分组成，故A错误；
B、滑动变阻器是靠改变连接在电路中电阻线的长度来改变电阻的，应用了金属导体电阻与长度有关，
故B正确；
C、如果发生短路，白炽灯的电流会为零，不会烧断灯丝，故C错误；
D、保险丝熔断或空气开关跳闸，可能是电路中出现了短路，也可能是用电器的总功率过大，故D错误
故选：B。
【点评】此题考查的知识点较多，但是难度不大，属于基础题目。

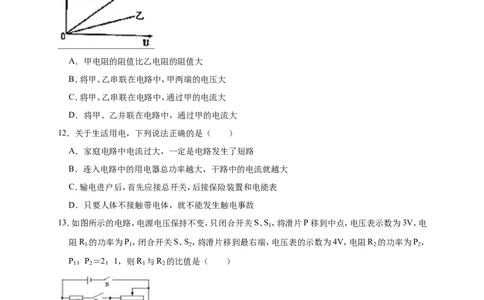

11．图为甲、乙两个电阻的电流随电压变化的图象，下列说法正确的是（ ）
A．甲电阻的阻值比乙电阻的阻值大
B．将甲、乙串联在电路中，甲两端的电压大
C．将甲、乙串联在电路中，通过甲的电流大
D．将甲、乙并联在电路中，通过甲的电流大
【分析】（1）由图象，选择电压相同时，比较通过两电阻的电流，从而比较它们电阻的关系；
（2）由串联电路特点可知通过两电阻的电流关系，由U＝IR比较串联时两电阻的电压关系；
【解答】解：
（1）两电阻并联在电路中时，两电阻两端电压相等，由图象知，当两电阻的电压相等时，通过甲电阻的
电流较大，故D正确；由R＝ 可知，甲的电阻小于乙的电阻，故A错误；
（2）串联电路中电流处处相等，所以将两电阻串联时，通过它们的电流相等，故C错误；
乙的电阻大，串联时电流相等，由U＝IR可知，乙两端电压大，故B错误。
故选：D。
【点评】本题考查电阻的比较、串联和并联电路特点以及欧姆定律的应用，掌握基础知道是解题的关
键。
12．关于生活用电，下列说法正确的是（ ）
A．家庭电路中电流过大，一定是电路发生了短路
B．连入电路中的用电器总功率越大，干路中的电流就越大
C．输电进户后，首先应接总开关，后接保险装置和电能表
D．只要人体不接触带电体，就不能发生触电事故
【分析】A、家庭电路电流过大的原因：短路或总功率过大；
B、根据公式I＝ 分析；
C、家庭电路中，输电线进户后，首先进入到电能表，再是总开关和保险装置；
D、安全用电的原则是：不接触低压带电体、不靠近高压带电体。靠近高压带电体时，也有可能触电。
【解答】解：A、家庭电路中电流过大，也可能是电路中的总功率过大。故A错误；
B、家庭电路电压一定，由I＝ 可知，连入电路中的用电器总功率越大，干路中的电流就越大。故B正
确；
C、因为电能表是用来测量用户消耗电能多少的仪器，因此它要装在最前面，其次才是总开关和保险
装置。故C错误；
D、靠近高压带电体时，有可能会发生高压电弧触电或跨步电压触电，因此，有时不直接接触带电体，
也会发生触电事故。故D错误。
故选：B。
【点评】此题考查了家庭电路的连接、电流过大的原因及造成触电的原因，是一道安全用电知识的考
查，难度不大。
13．如图所示的电路，电源电压保持不变，只闭合开关S、S ，将滑片P移到中点，电压表示数为3V，电
1
阻R 的功率为P ，闭合开关S、S ，将滑片移到最右端，电压表的示数为4V，电阻R 的功率为P ，
1 1 2 2 2
P ：P ＝2：1，则R 与R 的比值是（ ）
1 2 1 2A．8：9 B．9：8 C．3：4 D．4：3
【分析】由电路图可知，只闭合开关S、S ，将滑片P移到中点时，R 与 串联，电压表测变阻器两端的
1 1
电压，电压表示数为3V，电阻R 的功率为P ，根据P＝I2R表示出功率；
1 1
闭合开关S、S ，将滑片移到最右端，R 与R串联，电压表测变阻器两端的电压，电压表的示数为4V，
2 2
电阻R 的功率为P ，根据P＝I2R表示出功率；
2 2
又根据P ：P ＝2：1算出R 与R 的比值。
1 2 1 2
【解答】解：
由电路图可知，只闭合开关S、S ，将滑片P移到中点时，R 与 串联，电压表测变阻器两端的电压，电
1 1
压表示数为3V，电阻R 的功率为P ，
1 1
因串联电路电流处处相等，结合欧姆定律可得：P ＝I2R ＝ R ﹣﹣﹣﹣﹣﹣﹣
1 1 1
①
闭合开关S、S ，将滑片移到最右端，R 与R串联，电压表测变阻器两端的电压，电压表的示数为4V，
2 2
电阻R 的功率为P ，
2 2
则：P ＝I′2R ＝ ﹣﹣﹣﹣﹣﹣﹣
2 2
②
又因为P ：P ＝2：1﹣﹣﹣﹣﹣﹣﹣﹣ ，
1 2
③
由 得： ＝ 。
①②③
故A正确。
故选：A。
【点评】本题考查了串并联电路的特点和欧姆定律、电功率公式的应用，利用好电阻P 与P 的功率之
1 2
比求出电阻之比是关键。
14．生活中处处有物理，李亮同学养成了观察生活的好习惯，他对观察到的一些现象做了以下解释，
其中解释错误的是（ ）
A．夏天，家里保险丝易熔断，是因为同时使用几个大功率的用电器造成电流过大B．电饭锅用三脚插头和三孔插座，是为了防止锅体漏电造成触电事故
C．冬天家里的“暖气”中用水做循环介质，是由于水的比热容大
D．在海中游泳，从岸边向深处走去，感到越来越轻，是由于人所受重力变小
【分析】（1）知道保险丝熔断的原因有，家庭电路中的用电器功率过大或发生短路时引起的电流过大。
（2）三孔插座的地线的作用是外壳万一带电，电流会通过地线导入大地，防止造成触电事故的发生。
（3）因为水的比热容较大：相同质量的水和其它物质比较，吸收或放出相同的热量，水的温度升高或
降低的少；升高或降低相同的温度，水吸收或放出的热量多。
（4）人从岸边向深处走去，排开的液体体积增大，根据阿基米德原理分析即可。
【解答】解：A、同时使用几个大功率的用电器造成电流过大会使保险丝熔断，但也可能是某处发生短
路，造成电路中电流过大，该项说法错误，符合题意；
B、电饭锅用三脚插头和三孔插座，这样锅体万一带电，电流会通过地线导入大地，防止造成触电事故
的发生。造成触电事故，该项说法正确，不符合题意
C、因水的比热容最大，相同质量的水和其它物质比较，降低相同的温度，水放出的热量多，所以暖气
装置中用水来供热。该项说法正确，不符合题意；
D、由阿基米德原理可知：液体密度不变，但人从浅水区向深水区走去，排开的液体体积增大，所受浮
力增大，所以不是重力变小的缘故。该项说法错误，符合题意；
故选：AD。
【点评】本题考查电路电流过大的原因、三孔插座中地线的作用、水的比热容大的利用和浮力的产生，
知识点较多。但本题联系实际生活，学生都有切身的体会，运用所学知识解决实际问题，增强学生
学习的积极性。
15．甲灯标有“6V 3W”，乙灯标有“12V 12W”，并联在6V的电源上（设灯丝电阻不变），下列
说法中不正确的是（ ）
A．甲、乙两灯的额定电流之比是1：2
B．甲、乙两灯消耗的电能之比是1：4
C．甲、乙两灯的电阻之比是1：4
D．甲、乙两灯的实际电功率之比是1：1【分析】由图知，闭合开关两只灯泡并联。
已知灯泡额定电压和额定功率，利用公式I＝ 得到额定电流并比较大小关系；
①
由公式W＝Pt可知，在时间一定时，消耗的电能与功率成正比；
②
已知灯泡额定电压和额定功率，利用公式R＝ 得到电阻并比较电阻大小关系；
③
并联电路支路电压相等，已知电阻关系，利用公式P＝UI比较电功率关系。
④【解答】解：
A、由P＝UI可得，两灯额定电流分别为：
I ＝ ＝ ＝0.5A，I ＝ ＝ ＝1A。
甲额 乙额
则两灯额定电流之比为I ：I ＝0.5A：1A＝1：2．故A正确；
甲额 乙额
B、由公式W＝Pt可知，在时间一定时，消耗的电能与功率成正比；因通电时间不确定，所以消耗电能
关系不能确定。故B错误；
C、由P＝ 可得，两灯的电阻分别为：
R ＝ ＝ ＝12 ，R ＝ ＝ ＝12 ，
甲 乙
Ω Ω
所以两只灯泡电阻之比为R ：R ＝12 ：12 ＝1：1．故C错误；
甲 乙
D、当两只灯泡并联在U＝6V电路时，UΩ ＝ΩU ＝U＝6V，
甲实 乙实
而R ：R ＝1：1，由P＝ 知，两灯的实际功率相同，即P ：P ＝1：1．故D正确。
甲 乙 甲实 乙实
故选：BC。
【点评】此题考查了并联电路的特点、欧姆定律、电功率计算公式的应用，根据选项内容，选择合适的
公式进行分析，是解答此题的关键。
二、填空题（本题共5个小题，每空2分，共20分）
16．如图，夏季，在高速公路服务区内，交警会强制一些重型汽车在降温池里停留一会，这是因为汽车
在高速行驶过程中，通过 做功 方式增加轮胎的内能，使轮胎的温度 升高 （选填“升高”
“降低”）；轮胎停在水中，通过 热传递 方式减少内能，降低温度，以保行车安全。【分析】汽车轮胎与地面摩擦，消耗的是机械能（或动能），轮胎发热说明转化成了内能；冷水冲洗轮胎
可通过热传递将热量传递给水，从而达到给轮胎降温的目的。
【解答】解：（1）轮胎与地面摩擦发热的过程是因为在摩擦过程中，一部分机械能（或动能）转化成了轮
胎的内能，轮胎的温度升高，属于做功改变物体内能；
（2）轮胎停在水中，冷水与高温的轮胎接触时，轮胎将热传递给水，一部分水还会蒸发吸热，从而达到
降温的目的，是由于热传递改变物体内能。
故答案为：做功；升高；热传递。
【点评】摩擦生热是典型的机械能转化为内能的例子，是我们应该熟知的。通过热传递来改变物体的
温度，也是最简便有效的方法，更是生活中常见的现象。
17．在如图电路中，有A、B、C、D 四个接线柱，开关是闭合的，若用导线把A、B连接，再用导线把C、
D连接，则灯L 与L 是 并 联；若用导线只将A、D连接好，则会发生 短路 现象。
1 2
【分析】在串联电路中各用电器首尾相接，电路中电流只有一条路径，各用电器之间相互影响；
在并联电路中各用电器并列连接，电路中电流有多条路径，各用电器之间互不影响；
电流不经过用电器，直接将电源连接起来，是短路。
【解答】解：
闭合开关，若用导线把A、B连接，再用导线把C、D连接，则电路中有两条电流的路径，所以灯L 、L
1 2
并联；
闭合开关，若用导线只将A、D连接好，则电流没有经过用电器，回到负极，会造成电源短路，烧坏电
源。
故答案为：并；短路。
【点评】本题考查了电路中的串联、并联的识别：关键是要看电流有几条路径，若只有一条，就是串联，
若有两条或两条以上，就是并联。
18．如图所示，将长短和粗细相同、材料不同的金属丝分别接入电路，当把镍铬合金丝接入电路后，闭
合开关，小灯泡发光较暗，这说明 铜丝 的电阻较小。生活中，若想制作电阻加热元件应选择镍铬合金丝 这种材料。
【分析】（1）电阻是导体对电流的一种阻碍作用，所以在其它条件相同的情况下，导体的电阻越大，通
过的电流就越小，灯泡越暗；
（2）利用焦耳定律结合控制变量法分析解答哪个更适合制作加热元件。
【解答】解：
（1）根据生活经验可知，长短、粗细都相同的铜丝和镍铬合金丝，铜丝的电阻小，所以把铜丝接入电路
中灯泡更亮一些，说明镍铬合金丝的电阻更大；
（2）根据Q＝I2Rt可知，在同样电流和相同的通电时间情况下，镍铬合金丝产生的热量多，故镍铬合金
丝更适合制作电阻加热元件。
故答案为：铜丝；镍铬合金丝。
【点评】本实验涉及了一种实验方法﹣转换法：对于一些看不见摸不着的现象或不易直接测量的物理
量（电阻），用一些非常直观的现象（灯泡亮度）去认识或用易测量的物理量间接测量。
19．我国家庭电路电压是220V，用电器的开关要安装在 火线 （选填“火线”、“零线”或“地
线”）上，如果家用电器或线路着火， 不可 （选填“不可”或“可以”）直接泼水灭火。
【分析】控制电灯的开关应安装在火线与用电器之间；发现有人触电或电引起的火灾，首先切断电源，
再实行救援措施。
【解答】解：
家庭电路中，用电器的开关应该接在火线与用电器之间，这样在检修电路时断开开关，切断火线，可
防止发生触电事故。
家用电器或线路着火时，首先要切断电源，再泼水浇灭，因为生活用水是导体，直接泼水会造成触电
事故的发生。
故答案为：火线；不可。
【点评】此题通过生活中的实际考查安全用电规则，与生活联系密切，不能违反。
20．在如图甲所示电路中，闭合开关S后，电压表的示数为2V，两个电流表的指针在如图乙所示的同
一位置，则通过灯L 的电流是 0. 8 A，灯L 和L 的电阻之比是 4 ： 1 。
2 1 2【分析】由电路图可知，两灯泡并联，左侧电流表测干路电流，右侧电流表测L 支路的电流，根据并联
1
电路的电流特点确定两电流表的量程，根据分度值读出示数，进一步求出通过L 的电流，根据并
2
联电路的电压特点和欧姆定律求出两灯泡的电阻之比。
【解答】解：由电路图可知，两灯泡并联，左侧电流表测干路电流，右侧电流表测L 支路的电流，
1
因并联电路中干路电流等于各支路电流之和，且两个电流表的指针在如图乙所示的同一位置，
所以，左侧电流表的量程为0～3A，分度值为0.1A，干路电流I＝1A，
右侧电流表的量程为0～0.06A，分度值为0.02A，通过L 的电流I ＝0.2A，
1 1
则通过L 的电流I ＝I﹣I ＝1A﹣0.2A＝0.8A，
2 2 1
因并联电路中各支路两端的电压相等，
所以，由I＝ 可得，两灯泡的电阻之比：
＝ ＝ ＝ ＝ 。
故答案为：0.8； 4：1。
【点评】本题考查了并联电路的特点和欧姆定律的应用，关键是根据并联电路的电流特点确定两电流
表的量程和分度值。
三、实验探究题（本大题包括3个小题，21小题4分，22小题8分，23小题10分，共22分．）
21．如图甲所示，在一个配有活塞的厚玻璃筒里放一团小棉花，把活塞迅速压下去，棉花被点燃。如图
乙所示，大口玻璃瓶内装有一些水，用瓶塞将瓶口塞紧，瓶塞通过导管与打气筒相连，用打气筒给
瓶中打气。
（1）在甲、乙两图中，演示物体对外做功本身内能减少的实验是 乙 （选填“甲”或“乙”）。
（2）甲、乙两实验共同说明了 做功 可以改变内能。【分析】做功可以改变物体的内能；对物体做功，物体内能会增加；物体对外做功，物体内能会减小。结
合实验中的现象可综合做出解答。
【解答】解：在一个配有活塞的厚玻璃筒里放一小团蘸了乙醚的棉花，把活塞迅速压下去，我们会看到
棉花燃烧的现象，这一过程中活塞对瓶内气体做功，气体的温度升高，内能增加；当瓶塞跳起时，
同时还能看到瓶口出现“白雾”的现象，说明水蒸气对塞子做功，内能减少，温度降低；所以演示
物体对外做功本身内能减少的实验是乙；甲、乙两实验共同说明了做功可以改变内能。
故答案为：（1）乙；（2）做功。
【点评】本题考查了做功改变物体内能。对物体做功，物体内能会增加，物体对外做功，物体内能会减
小，同时伴随者机械能和内能的相互转化。
22．（8分）为了探究“物体温度升高时吸收热量的多少与哪些因素有关”，实验室中准备了以下仪器：
两个规格相同的电加热器、两个相同的烧杯、手表、铁架台、石棉网、天平、温度计、适量的水和某
种液体。
（1）实验中通过 加热时间 来控制吸收热量的多少。
（2）某小组实验中记录了实验数据（见表），分析第1、2次或第3、4次实验数据可看出：同种物质升高
相同温度时，吸收的热量与物质的 质量 有关。
物质 次数 质量m/kg 升高的温度△t/℃ 加热的时间t/min
水 1 0.1 10 2
2 0.2 10 4
某种液体 3 0.1 10 1
4 0.2 10 2
（3）分析第1、3次或第2、4次实验数据可看出：质量相同的水和某种液体升高相同温度时，吸收的热
量与物质的 种类 有关。
（4）已知水的比热容是4.2×103J（/ kg・℃），则从表中的数据可以求出某种液体的比热容为 2.1×1 0 3
J/（kg・℃）。
【分析】（1）我们使用相同的加热器通过加热时间的长短来比较吸热多少，这种方法叫转化法。
（2）（3）比较表中相关实验相同量和不同量，分析得出吸热与变化量的关系；
（4）由1、3数据，相同质量的水和某种液体升高相同相同的温度，某种液体加热时间与水加热时间的关系，根据c＝ ，在质量和升温相同的条件下，比热容与吸热多少成正比得出某种液体的比
热容。
【解答】解：（1）根据转换法，实验中通过加热时间来控制吸收热量的多少。
（2）分析第1、2次或第3、4次实验数据可看出：同种物质升高相同温度时，质量越大，加热时间越长，
故质量相同的水和某种液体升高相同温度时吸收的热量与物质的质量有关；
（3）分析第1、3次或第2、4次实验数据可看出：质量相同的水和某种液体升高相同温度时，物质种类
不同，加热时间不同，故质量相同的水和某种液体升高相同温度时吸收的热量与物质的种类有关；
（4）由1、3数据，相同质量的水和某种液体升高相同相同的温度，某种液体加热时间为水的 ＝
0.5倍，即吸热为水的0.5倍，根据c＝ ，
在质量和升温相同的条件下，比热容与吸热多少成正比，
已知水的比热容是4.2×103J/（kg・℃），某种液体的比热容为：
c＝0.5×4.2×103J/（kg・℃）＝2.1×103J/（kg・℃）。
故答案为：（1）加热时间；（2）质量；（3）种类；（4）2.1×103。
【点评】本题比较不同物质的吸热能力，考查控制变量法、转换法的应用和比较吸热能力的方法，为热
学中的重要实验。
23．（10分）在探究“串联电路中电压规律”的实验中，如图（a）是未连接完成的实验电路图。
（1）若要测量灯L 两端的电压，请用笔画线代替导线将图（a）中的实物连接完整，线路不能交叉。
1
（2）某同学在连接电路时发现，刚接好最后一根导线，电流表的指针就发生了偏转，由此可知在连接
电路时，他忘了 断开开关 。
（3）某同学在测量电源两端的电压时，发现电压表的指针偏转如图（b）所示，原因是 电压表的正负
接线柱接反了 ；在排除故障后，电压表的示数如图（c）所示，读数是 2. 5 V。
（4）某同学在换用灯泡再次做此实验时，发现两个灯泡两端的电压相等，于是得出了“串联电路各部
分电路两端电压相等”的错误结论。请你指出他在此步骤中的错误之处是 选用了相同规格的灯泡 。
【分析】（1）根据要求将两灯泡串联，将电压表并联在L 的两端；
1
（2）为了保护电路，连接电路前要断开开关；
（3）连接电路时，电压表正负接线柱不要接反，否则电压表指针将反向偏转；由图示电压表确定其量
程与分度值，读出其示数。
（4）只测一组实验数据具有偶然性，不能说明普遍规律，应换用不同规格的灯泡多次测量。
【解答】解：（1）将两灯泡串联，将电压表并联在L 的两端，因为两节电池，电源电压为3V，所以电压
1
表的量程为0﹣3V，如图所示：
（2）刚接好最后一根导线，电流表的指针就发生了偏转，由此可知在连接电路时他们忘了将开关断开；
（3）闭合开关，由图乙可知，电压表指针反向偏转，这是由于电压表正负接线柱接反了造成的；
由如图丙所示电压表可知，其量程为0～3A，分度值为0.5V，示数为2.5V；
（4）得出了“串联电路各部分电路两端电压相等”的错误结论的原因是实验中选用了相同规格的灯
泡，这只是个特殊情况，不能作为普遍规律，因此应该换用不同规格的灯泡重新进行实验。
故答案为：（1）见上图；（2）断开开关；（3）电压表的正负接线柱接反了；2.5；（4）选用了相同规格的灯
泡。
【点评】本题探究并联电路电流规律，考查注意事项、电压表的使用、数据分析及归纳法的运用实验方
法的改进。
四、计算应用题（本题共2小题，第24小题6分，第25小题7分，共13分．请将解答过程填写到答题
卡相应题号的位置处）
24．（6分）太阳能是人类能源的宝库，太阳能热水器是直接利用太阳能的一种装置，它可以利用太阳
能把水加热。太阳能集热器主要由集热板和贮水器两部分组成，如图10所示。小新同学通过学习
了解了太阳能热水器，他建议将家里原来使用的燃气热水器（每天至少用65℃的热水100L）换成
太阳能热水器。这台热水器6月份平均每天可将100L水从15℃升高到65℃．[q ＝8.0×107J/kg，
燃气
c
水
＝4.2×103J/（kg・℃）]．求：（1）小新家每天将100L的水从15℃加热到65℃需吸收多少焦的热量；
（2）若燃气燃烧放热的70%被水吸收，改用太阳能热水器后，6月份平均每天可节约燃气多少千克？
【分析】（1）知道太阳能热水器中水的体积，根据m＝ V求出水的质量，又知道水的初温、末温以及比
热容，利用Q ＝cm（t﹣t ）求出水吸收的热量；ρ
吸 0
（2）根据 ＝ ×100%求出燃气完全燃烧释放的热量，利用Q ＝mq求出需要燃气的质量即为6月
放
η
份平均每天可节约燃气的质量。
【解答】解：（1）太阳能热水器中水的体积V ＝200L＝0.2m3，
水
由 ＝ 可得，水的质量：
ρ
m ＝ V ＝1.0×103kg/m3×0.2m3＝200kg，
水 水 水
则水吸ρ收的热量：
Q ＝c m （t﹣t ）＝4.2×103J/（kg•℃）×200kg×（65℃﹣15℃）＝4.2×107J；
吸 水 水 0
（2）由 ＝ ×100%可得，燃气完全燃烧释放的热量：
η
Q ＝ ＝ ＝6×107J，
放
由Q ＝mq可得，需要燃气的质量：
放
m ＝ ＝ ＝0.75kg，
燃气
即6月份平均每天可节约燃气0.75kg。
答：（1）小新家每天将100L的水从15℃加热到65℃需吸收4.2×107J的热量；
（2）若燃气燃烧放热的70%被水吸收，改用太阳能热水器后，6月份平均每天可节约燃气0.75kg。
【点评】本题考查了密度公式和吸热公式、效率公式、燃料完全燃烧释放热量公式的综合应用，解题时
要注意单位的换算。25．（7分）在如图所示的电路中，电源电压恒定不变，滑动变阻器的最大阻值为24 ，R 为定值电阻，
0
小灯泡上标有“6V3W”字样。当闭合开关S，断开开关S 、S ，将滑动变阻器的Ω滑片滑到最右端b
1 2
时，小灯泡恰好正常发光。求：（不考虑温度对电阻的影响）
（1）电源电压；
（2）闭合S、S 、S ，保持滑到变阻器的滑片在最右端b位置不变，此时电流表示数为1.05A，求R 的阻
1 2 0
值；
（3）该电路消耗的最小功率是多少。
【分析】（1）当闭合开关S，断开开关S 、S ，L和变阻器串联且灯泡正常发光，根据公式P＝UI可求灯
1 2
泡正常发光时的电流，根据欧姆定律和串联电路的特点即可求出电源电压；
（2）闭合S、S 、S ，保持滑到变阻器的滑片在最右端b位置不变，滑动变阻器与R 并联，电流表测量
1 2 0
干路电流，由并联电路特点和欧姆定律计算R 的阻值。
0
（3）根据公式P＝ 要使整个电路消耗的功率最小，就要电路的总电阻最大，消耗的最小功率，即闭
合开关S，断开开关S 、S ，变阻器滑片调到最右端，由P＝ 可得灯泡的电阻，然后根据串联电
1 2
路的电阻特点和P＝ 可求最小功率。
【解答】解：
（1）当闭合开关S，断开开关S 、S ，L和变阻器串联且灯泡正常发光，
1 2
由P＝UI可得灯泡正常发光时的电流：I ＝ ＝ ＝0.5A；
L
根据欧姆定律和串联电路的特点可得：
电源电压U＝U +I R ＝6V+0.5A×24 ＝18V；
额 L 滑
Ω（2）闭合S、S 、S ，保持滑到变阻器的滑片在最右端b位置不变，滑动变阻器与R 并联，电流表测量
1 2 0
干路电流，
则I ＝ ＝ ＝0.75A，
滑
根据并联电路的干路电流等于各支路电流之和可得：
I ＝I ﹣I ＝1.05A﹣0.75A＝0.3A，
0 总 滑
由欧姆定律可得：R ＝ ＝ ＝60 ；
0
Ω
（3）根据P＝ 可知要使整个电路消耗的功率最小，就要电路的总电阻最大，由于所以，S、S 、S 都
1 2
闭合时，变阻器的滑片在最右端b，灯泡与滑动变阻器串联，
根据P＝ 可得灯泡的电阻：R ＝ ＝ ＝12 ；
L
Ω
电路中的总电阻最大为：
R ＝R +R ＝12 +24 ＝36 ；
最大 L 滑
Ω Ω Ω
消耗的最小功率P ＝ ＝ ＝9W。
最小
答：（1）电源电压为18V；
（2）R 的阻值为60 ；
0
（3）该电路消耗的最Ω小功率是9W。
【点评】本题考查电阻、电流、电压、电功率等的计算，关键是公式及其变形的灵活运用，难点是判断出
开关断开与闭合时电路的连接情况，要记住电阻的串并联特点。
