2018-2019学年广西梧州市蒙山二中九年级（上）第二次月考物理试卷
一、单项选择题（本大题共12小题，每小题3分，共36分．在每小题列出的四个备选项中
只有一项符合题目要求，每小题选对的得3分，不选、多选或错选的均得0分）
1．用“分子的观点”解释下列现象，不正确的是（ ）
A．水结成冰﹣﹣分子发生变化
B．气体易被压缩﹣﹣分子间隔大
C．水加糖变甜﹣﹣分子不停地运动
D．铁块很难压缩﹣﹣分子间存在斥力
2．下列事实能说明“分子在不停地做无规则运动”的是（ ）
A．公路上大雾弥漫 B．花园里香气扑鼻
C．湖面上柳絮飘扬 D．氧气压进钢瓶
3．一个开关能同时控制两个电灯的工作，则这两个电灯（ ）
A．一定是串联 B．一定是并联
C．串联、并联都可以 D．串联、并联都不可以
4．甲、乙两个用电器并联后接在某一电源上，在相等的时间内，电流通过甲所做的功比
乙的大，则（ ）
A．甲通过的电流比乙的大 B．甲两端的电压比乙的高
C．甲的电阻比乙的大 D．乙消耗的电能比甲的多
5．在国际单位制中，电功率的单位是（ ）
A．kW•h B．W C．J D．A
6．两个质量不同的金属块，放出相同热量，降低相同温度，则（ ）
A．质量大的金属块的比热容一定大
B．质量大的金属块的比热容一定小
C．质量大的金属块的比热容可能大
D．两个金属块的比热容有可能相同
7．与所示实物图相对应的电路图是下图中的（ ）A． B． C． D．
8．如图所示是某同学研究串联电路中电流、电压特点的电路图。当开关闭合时，灯L 、L
1 2
都不亮，电流表无示数，但电压表示数较大。则故障原因可能是（ ）
A．L 断路 B．L 短路 C．L 短路 D．L 断路
1 1 2 2
9．将7.2×105J的电功用“度”作单位表示，则应为（ ）
A．20度 B．2度 C．0.2度 D．0.02度
10．在如图的电路中，电源两端的电压保持不变，闭合开关S后，滑动变阻器的滑片P由
图示位置向左端滑动的过程中，下列判断正确的是（ ）
A．电流表A 示数变大
1
B．电流表A 示数变小
2
C．电压表V和电流表A 的示数之比保持不变
2
D．电压表V示数变大
11．标有“6V 1.5W”的小灯泡，通过它的电流随电压变化的关系如图所示。若把这样
的两只灯泡串联接在8V的电源上，则此时每只灯泡的电阻及功率为（ ）
A．24 0.67W B．24 0.8W C．20 0.96W D．20 0.8W
Ω Ω Ω Ω12．如图所示的电路中，电源电压保持不变，R ＝20 ，闭合开关S，移动滑动变阻器R 的
1 2
滑片P到中点c时，电流表的示数为0.4A；移动滑片P到最左端a时，电流表的示数为
Ω
0.3A，则电源电压和滑动变阻器的最大阻值分别为（ ）
A．6V 20 B．12V 20 C．6V 30 D．12V 30

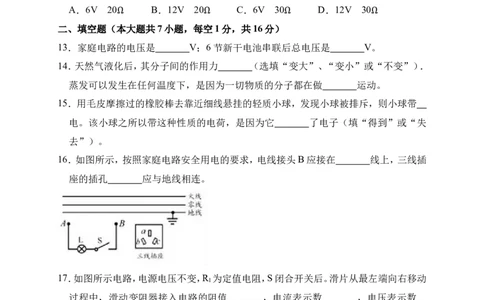

二、填空题（本大题共7小题，每空1分，共16分）
Ω Ω Ω Ω
13．家庭电路的电压是 V；6节新干电池串联后总电压是 V。
14．天然气液化后，其分子间的作用力 （选填“变大”、“变小”或“不变”）．
蒸发可以发生在任何温度下，是因为一切物质的分子都在做 运动。
15．用毛皮摩擦过的橡胶棒去靠近细线悬挂的轻质小球，发现小球被排斥，则小球带
电。该小球之所以带这种性质的电荷，是因为它 了电子（填“得到”或“失
去”）。
16．如图所示，按照家庭电路安全用电的要求，电线接头B应接在 线上，三线插
座的插孔 应与地线相连。
17．如图所示电路，电源电压不变，R 为定值电阻，S闭合开关后。滑片从最左端向右移动
1
过程中，滑动变阻器接入电路的阻值 ，电流表示数 ，电压表示数
。（均选填“变大”、“变小”或“不变”）
18．如图所示，闭合开关S前，滑动变阻器的滑片P应滑到 （填“a”或“b”）端；
闭合开关S，调节滑动变阻器，电流表A的示数如图乙所示，通过灯L的电流为A。
19．家庭中每个月用电的度数，可以通过计量出来。小明家的该表月初和月末的示数如图
所示，他家该月用电 kW•h．一个灯泡上标有“PZ220﹣40”字样，该灯泡的额
定电压是 V；若把该灯泡接在110V的电路中，它的实际功率是 W。
三、作图题（共2题，每题2分，共4分）
20．根据实物图画出电路图。
21．根据电路图完成实物图。
四、实验探究题（每空1分，共20分）
22．在做“研究导体的电阻跟哪些因素有关”的实验时，为了便于研究，每次须挑选两根
合适的导线，用同一电源，测出通过它们的电流，然后进行比较，最后得出结论。
导线 A B C D E F G
长度（m） 1.0 0.5 1.5 1.0 2.0 0.5 1.5
横截面积 3.0 0.8 1.2 0.8 3.0 1.2 1.2（mm2）
材料 铁 钨 镍铬丝 铁 钨 镍铬丝 铝
电流大小（A） 0.3 0.8 0.9 0.6 0.7 0.4 0.5
（1）测量电流应该选用 表，应该与被测用电器 联。
（2）为了研究电阻与导体材料有关，应选用 两根导线进行比较。（填代号）
（3）为了研究导体的电阻与导体的长度有关，应选用导线 两根导线进行比较。
（4）为了研究导体的电阻与导体的横截面积有关，应选用导线 两根导线进行比较。
（5）通过对表格中数据的分析，可以得出的结是 。
23．小明学会了测小灯泡的功率后，在老师的启发下，进一步思考：电流一定时，小灯泡
功率跟电阻有什么关系呢？于是他利用如图 1 所示电路，选用分别标有“1.5V
0.25A”、“2.5V 0.3A”和“3.8V 0.3A”字样的小灯泡L 、L 、L ，测出它们在电流
1 2 3
相同时的电阻和功率，来探究小灯泡功率与电阻的关系。
（1）他将灯L 接入图1电路，请你用笔画线代替导线，帮他将实物电路连接完整。
1
（2）闭合开关前，滑动变阻器的滑片P应置于 （选填“A”或“B”）端。
（3）闭合开关后，他调节滑动变阻器的滑片P，使通过L 的电流为0.2A，再测出L 两端的
1 1
电压，电压表示数如图2所示，为 V，然后算出此时灯L 的电阻是 ，
1
实际功率是 W。
Ω
（4）换上灯L ，闭合开关，此时电流表的示数将变 （选填“大”或“小”），为保
2
持电流为0.2A不变，应将滑片P向 （选填“A”或“B”）端移动；再测出L
2
两端的电压，算出L 的电阻和功率。
2
换上灯L ，做第三次实验，并将实验数据记录在表中。
3
次数 灯泡 I/A U/V R/ P/W
1 L 0.2
1 Ω
2 L 1.6 8 0.32
2
3 L 2.4 12 0.48
3
（5）请根据实验数据，在图3中作出小灯泡功率与电阻关系的图象。
（6）分析图象可得结论：在电流一定时，小灯泡的实际功率与电阻成 关系。24．在研究“比较不同物质吸热情况”的实验中，加热质量相同的水和煤油，使它们升高
相同的温度。比较它们吸收热量的多少，看看这两种物质的吸热情况是否存在差异。
（1）为了得到质量相同的水和煤油，应该选用的器材是 ；
（2）使用相同的酒精灯来加热的目的是：使水和煤油在相同时间内 ；
（3）实验中发现煤油的温度比水的温度升高得 （填“快”或“慢”），这表明：
（填“煤油”或“水”）吸热本领更强。
五、应用计算题（本大题共3小题，第25小题6分，第26小题9分，第27小题9分，共24
分．解题时要有必要的文字说明、公式和计算过程，直接写出答案的不给分．）
25．小明家里每天的生活用热水原来都使用液化石油气烧，现为了节约家庭开支，她家新
安装了一台太阳能热水器。
（1）若使用这台太阳能热水器，每天可将100kg的水从20℃加热到60℃，这些水吸收的
热量是多少？（水的比热容是4.2×103J/（kg•℃））
（2）若使用液化石油气烧这些水，已知液化石油气完全燃烧放出的热量有50%被水吸收
那她家改用太阳能热水器后平均每天可节约液化石油气多少kg？（液化石油气的热
值是8.0×107J/kg）
26．现有两个定值电阻并联在电路中，其中R ＝12 ，R ＝6 ，闭合开关后，通过R 的电
1 2 1
Ω Ω流为2A．求
（1）R 两端的电压；
1
（2）通过R 的电流；
2
（3）电路中的总电阻。
27．将标有“20V××W”看不清额定电功率的小灯泡 L与R＝10 的电阻按如图所示方
式连接。闭合开关S后，电压表的示数为8V，电流表的示数为1A．设小灯泡灯丝电阻
Ω
不变。求：
（1）通过电阻R的电流；
（2）小灯泡L的电阻；
（3）小灯泡L的额定电压。2018-2019 学年广西梧州市蒙山二中九年级（上）第二次月考
物理试卷
参考答案与试题解析
一、单项选择题（本大题共12小题，每小题3分，共36分．在每小题列出的四个备选项中
只有一项符合题目要求，每小题选对的得3分，不选、多选或错选的均得0分）
1．用“分子的观点”解释下列现象，不正确的是（ ）
A．水结成冰﹣﹣分子发生变化
B．气体易被压缩﹣﹣分子间隔大
C．水加糖变甜﹣﹣分子不停地运动
D．铁块很难压缩﹣﹣分子间存在斥力
【分析】根据分子的基本特征：分子质量和体积都很小；分子之间有间隔；分子是在不断
运动的；同种物质的分子性质相同，不同物质的分子性质不同，结合事实进行分析判
断即可。
【解答】解：A、水结成冰，是因为水分子间的间隔发生的改变，而不是分子发生变化，故A
叙述错误；
B、气体易被压缩，是因为气体分子间隔的较大，在受到压力的情况下，分子之间的间隔
会变小，故B叙述正确；
C、水加糖变甜是因为蔗糖分子是在不断的运动的，运动到水分子中间去了，故C叙述正
确；
D、铁块很难压缩是因为分子间存在斥力，故D叙述正确。
故选：A。
【点评】本题难度不大，掌握分子的基本性质及利用分子的基本性质分析和解决问题的方
法是解答此类题的关键。

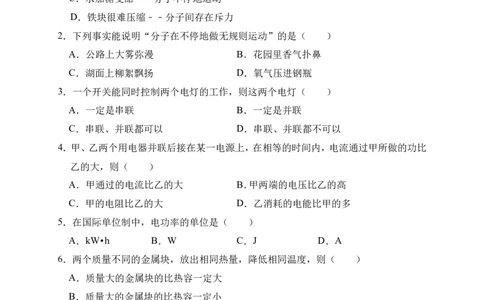

2．下列事实能说明“分子在不停地做无规则运动”的是（ ）
A．公路上大雾弥漫 B．花园里香气扑鼻
C．湖面上柳絮飘扬 D．氧气压进钢瓶
【分析】不同的物质在相互接触时，彼此进入对方的现象叫做扩散，这一现象说明一切物
体的分子都在不停地做无规则运动。由于分子的体积很小，分子的运动无法用肉眼直接看到，但可以通过气味、颜色的变化来体现。
【解答】解：
A、大雾弥漫属于宏观物体的运动，是机械运动，故A错误；
B、花香扑鼻，是花的香气分子不停地做无规则运动，分子运动到空气中，人们就闻到了
香味，故B正确；
C、柳絮飘扬属于宏观物体的运动，是机械运动，故C错误；
D、氧气压进钢是压缩气体体积，使气体体积缩小，不属于分子运动，故D错误。
故选：B。
【点评】无论是液体还是固体，它们的分子在永不停息的做无规则运动，分子运动是肉眼
看不见的，要把它与物质运动区别开来。
3．一个开关能同时控制两个电灯的工作，则这两个电灯（ ）
A．一定是串联 B．一定是并联
C．串联、并联都可以 D．串联、并联都不可以
【分析】串联电路的开关控制整个电路，并联电路干路的开关控制整个电路。
【解答】解：因为串联电路的开关控制整个电路，而并联电路干路的开关也控制整个电路，
所以一个开关控制两个电灯，它们可能并联，也可能是串联。
故选：C。
【点评】注意串联电路中开关的作用与开关所在的位置无关，并联电路干路中的开关和支
路中的开关作用不同。
4．甲、乙两个用电器并联后接在某一电源上，在相等的时间内，电流通过甲所做的功比
乙的大，则（ ）
A．甲通过的电流比乙的大 B．甲两端的电压比乙的高
C．甲的电阻比乙的大 D．乙消耗的电能比甲的多
【分析】已知两用电器并联，用电器两端的电压相等，还知道通电时间相等，根据公式W
＝UIt可比较通过的电流的大小；由欧姆定律可以比较用电器电阻大小。
【解答】解：A、并联电路电压相等，两用电器并联，则用电器两端电压U相等，
∵W＝UIt，U、t相等，W ＞W ，
甲 乙
∴由I＝ 可知，I ＞I ，故A正确；
甲 乙
B、两用电器并联，则用电器两端电压相等，故B错误；C、∵I＝ ，U相同，I ＞I ，∴由R＝ 可知，R ＜R ，故C错误；
甲 乙 甲 乙
D、电流通过甲所做的功比乙的大，甲消耗的电能比乙的多，故D错误；
故选：A。
【点评】本题考查电压、电流、电阻等的大小的比较，关键是公式及其变形的灵活运用，要
知道并联电路电压的规律。
5．在国际单位制中，电功率的单位是（ ）
A．kW•h B．W C．J D．A
【分析】首先对选项中的单位进行分析，明确各自对应的物理量，然后确定符合题意的选
项。
【解答】解：
A、千瓦时（kW•h）是电功的单位。故A不符合题意；
B、瓦特（W）是电功率的国际单位。故B符合题意；
C、焦耳（J）是功的国际单位。故C不符合题意；
D、安培（A）是电流的国际单位。故D不符合题意。
故选：B。
【点评】此题考查我们对常见物理量及其单位的掌握情况，属于识记性知识，难度较小，
容易解答。
6．两个质量不同的金属块，放出相同热量，降低相同温度，则（ ）
A．质量大的金属块的比热容一定大
B．质量大的金属块的比热容一定小
C．质量大的金属块的比热容可能大
D．两个金属块的比热容有可能相同
【分析】两个质量不同、散发热量相同的物体，降低相同的温度时，其所能放出热量的多
少与其比热容有关，故在分析判断时应联系公式Q＝cm△t进行判断。
【解答】解：据公式Q＝cm△t可得c＝ ，金属块的质量不同，放出的热量相同，其变
化的温度相同，质量大的金属块的比热容一定小，故B正确。
故选：B。
【点评】能利用控制变量的思想分析涉及比热容的是解决该题的关键。
7．与所示实物图相对应的电路图是下图中的（ ）A． B． C． D．
【分析】根据电流流向法先判断出两个灯泡的连接方式，再看开关的位置后，即可得出哪
个图是正确的。
【解答】解：电流从电源的正极出发，依次经过两个灯泡、开关回到负极；故A电路图与实
物连接对应。
故选：A。
【点评】会判断出串并联电路，会根据实物图判断正确的电路图，注意电流从正极流出，
最后回到负极。
8．如图所示是某同学研究串联电路中电流、电压特点的电路图。当开关闭合时，灯L 、L
1 2
都不亮，电流表无示数，但电压表示数较大。则故障原因可能是（ ）
A．L 断路 B．L 短路 C．L 短路 D．L 断路
1 1 2 2
【分析】如图灯L 、L 串联，电压表测L 两端电压。开关闭合时，灯L 、L 都不亮，说明电
1 2 2 1 2
路断路。如果是短路，有一灯会亮。
电流表无示数，但电压表示数较大，说明L 断路。
2
【解答】解：
A、L 断路，整个电路中没有电流，灯都不亮，电表都无示数。不合题意。
1
B、L 短路，则L 中有电流会亮，电流表、电压表都有示数。不合题意。
1 2
C、L 短路，则电压表也短路，无示数。但L 会亮，电流表有示数。不合题意。
2 1
D、L 断路，电流表无示数。电压表与电路串联，电压表分担电源电压，有示数，灯L 不亮。
2 1
符合题意。
故选：D。
【点评】电路故障短路和断路的判断，短路时电路中有电流，断路时电路中无电流。特别是电压表所测的用电器断路，电压表与电路串联。要会辨别不同故障所出现的不同情
况。

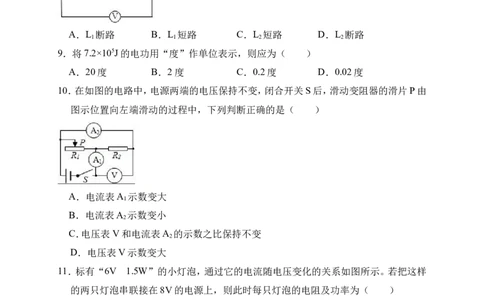

9．将7.2×105J的电功用“度”作单位表示，则应为（ ）
A．20度 B．2度 C．0.2度 D．0.02度
【分析】本题考查电功的两个单位之间的换算，要求把它们之间的进率背熟。
1度＝3.6×106J。
【解答】解：7.2×105J＝7.2×105× 度＝0.2度。
故选：C。
【点评】注意小单位向大单位换算，乘以进率的倒数；
普通数和普通数相除，指数和指数相除。
10．在如图的电路中，电源两端的电压保持不变，闭合开关S后，滑动变阻器的滑片P由
图示位置向左端滑动的过程中，下列判断正确的是（ ）
A．电流表A 示数变大
1
B．电流表A 示数变小
2
C．电压表V和电流表A 的示数之比保持不变
2
D．电压表V示数变大
【分析】由图示电路图可知，R 和R 并联，电流表A 测干路电流，电流表A 测通过定值
1 2 1 2
电阻R 的电流，电压表测电源两端电压；根据滑片的移动方向判断滑动变阻器接入电
2
路的阻值如何变化，然后应用欧姆定律与并联电路特点分析答题。
【解答】解：由图示电路图可知，R 和R 并联，电流表A 测干路电流，电流表A 测通过定
1 2 1 2
值电阻R 的电流，电压表测电源两端电压；
2
A、滑动变阻器的滑片P由图示位置向左端滑动的过程中，滑动变阻器接入电路的阻值
变大，通过滑动变阻器的电流减小，干路电流减小，电流表A 示数减小，故A错误；
1
B、滑片移动过程中，电阻R 阻值不变，两端电压不变，通过电阻的电流不变，电流表A
2 2
示数不变，故B错误；C、电压表测电阻R 两端电压，电流表A 测通过R 的电流，电阻R 阻值不变，则电压表
2 2 2 2
V和电流表A 的示数之比保持不变，故C正确；
2
D、电压表测电源两端电压，电源电压不变，电压表示数不变，故D错误；
故选：C。
【点评】本题考查了滑动变阻器对电流表和电压表的影响，解决此类问题要判断滑动变阻
器在电路中电阻的变化，再利用并联电路的特点和欧姆定律来判断电压和电流的变化
11．标有“6V 1.5W”的小灯泡，通过它的电流随电压变化的关系如图所示。若把这样
的两只灯泡串联接在8V的电源上，则此时每只灯泡的电阻及功率为（ ）
A．24 0.67W B．24 0.8W C．20 0.96W D．20 0.8W
【分析】两只完全相同的灯泡串联，灯泡的电阻相等，通过的电流相等，根据欧姆定律可
Ω Ω Ω Ω
知，两只灯泡两端的电压相等；知道了灯泡两端的电压以后，我们就可以根据图象找
出灯泡两端实际电压对应的实际电流，然后就可以根据公式R＝ 和公式P＝UI计算
出灯泡的电阻和灯泡的实际功率。
【解答】解：∵两只灯泡串联且规格相同，
∴它们的电流和电阻都相同，即这两只灯泡两端分得的电压都相同，
因此两只灯泡串联接在8V的电源两端时，每只灯泡两端的电压都为U＝4V；
由图象可知，当U＝4V时，I＝0.2A，
∴小灯泡的电阻为：R＝ ＝ ＝20 ，
Ω
小灯泡的实际电功率：P＝UI＝4V×0.2A＝0.8W。
故选：D。
【点评】本题考查电阻和电功率的计算，关键是公式及其变形的灵活运用，难点是根据图
象得出相应的数据，重点记住串联电路电流、电压和电阻的规律，本题最容易出错的
是根据灯泡的额定电压和额定功率求灯泡的电阻，因为灯泡的电阻是变化的，不是固定不变的。
12．如图所示的电路中，电源电压保持不变，R ＝20 ，闭合开关S，移动滑动变阻器R 的
1 2
滑片P到中点c时，电流表的示数为0.4A；移动滑片P到最左端a时，电流表的示数为
Ω
0.3A，则电源电压和滑动变阻器的最大阻值分别为（ ）
A．6V 20 B．12V 20 C．6V 30 D．12V 30
【分析】由电路图可知，滑动变阻器与R 串联，电流表测电路中的电流，根据电阻的串联
Ω Ω 1 Ω Ω
和欧姆定律分别表示出两种情况下电源的电压，根据电源的电压不变得出等式求出滑
动变阻器的最大阻值，进一步求出电源的电压。
【解答】解：由电路图可知，滑动变阻器与R 串联，电流表测电路中的电流，
1
移动滑动变阻器R 的滑片P到中点c时，
2
因串联电路中总电阻等于各分电阻之和，
所以，由I＝ 可得，电源的电压：
U＝I （R + ）＝0.4A×（20 + ），
1 1
Ω
移动滑片P到最左端a时，电源的电压：
U＝I （R +R ）＝0.3A×（20 +R ），
2 1 2 2
因电源电压保持不变，
Ω
所以，0.4A×（20 + ）＝0.3A×（20 +R ），
2
Ω Ω
解得：R ＝20 ，故CD错误；
2
电源的电压U＝I （R +R ）＝0.3A×（20 +20 ）＝12V，故A错误、B正确。
Ω 2 1 2
故选：B。
Ω Ω
【点评】本题考查了串联电路的特点和欧姆定律的应用，利用好电源的电压不变是关键。
二、填空题（本大题共7小题，每空1分，共16分）
13．家庭电路的电压是 22 0 V；6节新干电池串联后总电压是 9 V。【分析】我国家庭电路的电压是220V；手机电池的电压是3.6V或3.7V；干电池的电压是
1.5V；人体的安全电压是不高于36V；
干电池串联的总电压等于等于各电池的电压之和。
【解答】解：
我们家庭电路的电压是220V；一节新干电池的电压为1.5伏，6节干电池串联后电压为
9V。
故答案为：220；9。
【点评】知道我国家庭电路的电压、干电池的电压，以及电池串联的电压值是解答本题的
关键。
14．天然气液化后，其分子间的作用力 变大 （选填“变大”、“变小”或“不变”）．
蒸发可以发生在任何温度下，是因为一切物质的分子都在做 无规则 运动。
【分析】物质是由分子组成的，分子之间存在相互作用力，分子间的作用力与分子间的距
离有关；分子在永不停息的做无规则热运动。
【解答】解：
分子间的作用力与分子间的距离有关，分子之间的间隔越小，分子之间的作用力越大，天
然气液化后，体积变小，分子之间的距离变小，其分子间的作用力变大；蒸发是属于扩
散现象，蒸发可以发生在任何温度下，是因为一切物质的分子都在永不停息的做无规
则运动。
故答案为：变大；无规则。
【点评】此题考查了分子动理论的理解，比较简单。
15．用毛皮摩擦过的橡胶棒去靠近细线悬挂的轻质小球，发现小球被排斥，则小球带 负
电。该小球之所以带这种性质的电荷，是因为它 得到 了电子（填“得到”或“失
去”）。
【分析】（1）毛皮和橡胶棒摩擦后，橡胶棒带负电。带电体能吸引轻小物体。同种电荷相互
排斥，异种电荷相互吸引。
（2）物体因多余电子带负电，缺少电子带正电。
【解答】解：用毛皮摩擦过的橡胶棒带负电，去靠近细线悬挂的轻质小球，发现小球被排
斥，由于同种电荷相互排斥，则小球带负电；小球是因为得到了电子而带负电。
故答案为：负；得到。
【点评】本题考查了自然界中的两种电荷和电荷间的相互作用规律。掌握物体带负电、带正电、不带电的实质。
16．如图所示，按照家庭电路安全用电的要求，电线接头B应接在 火 线上，三线插座
的插孔 a 应与地线相连。
【分析】家庭电路中，开关控制灯泡时，火线首先进入开关，再进入灯泡顶端的金属点，零
线直接进入灯泡的螺旋套。
家庭电路中，三孔插座的上孔接地线，左孔接零线，右孔接火线。
【解答】解：从安全的角度分析，火线首先进入开关，再进入灯泡顶端的金属点，零线直接
进入灯泡的螺旋套。这样开关既能控制灯泡，又能在灯泡损坏时，断开开关，切断火线
更换灯泡时更安全，故B接火线，A接零线。
三孔插座的上孔接地线，左孔接零线，右孔接火线，所以此图中a接地线；
故答案为：火；a。
【点评】此题考查开关的接法和三孔插座的解法，是 一道综合题。
17．如图所示电路，电源电压不变，R 为定值电阻，S闭合开关后。滑片从最左端向右移动
1
过程中，滑动变阻器接入电路的阻值 不变 ，电流表示数 不变 ，电压表示数
变小 。（均选填“变大”、“变小”或“不变”）
【分析】由电路图可知，电阻R 与滑动变阻器R 串联，电流表测电路电流，电压表测变阻
1 2
器R 滑片右边电阻两端的电压；
2
当P向右移动时，滑动变阻器没有改变接入电路的电阻值，电源电压不变，由欧姆定律可
以判断电流表示数的变化情况，根据滑片右边电阻的变化情况和欧姆定律判断电压
表示数的变化情况。
【解答】解：
由电路图可知，电阻R 与滑动变阻器R 串联，电流表测电路电流，电压表测变阻器R 滑
1 2 2片右边电阻两端的电压；因电压表在电路中相当于断路，所以滑片移动时，滑动变阻
器接入电路的阻值不变（即变阻器R 始终以最大阻值接入电路）；
2
S闭合开关后，滑片从最左端向右移动过程中，由于滑动变阻器接入电路的阻值不变，则
电路的总电阻R不变，电源电压U不变，由I＝ 可知电路中电流不变，即电流表示数
不变；
由于滑动变阻器R 滑片右边的电阻变小，由U＝IR可知，滑片右边的电阻两端电压变小
2
即电压表示数变小。
故答案为：不变；不变；变小。
【点评】分析清楚电路结构，明确电压表与电流表所测的量，熟练应用欧姆定律是正确解
题的关键。
18．如图所示，闭合开关S前，滑动变阻器的滑片P应滑到 b （填“a”或“b”）端；
闭合开关S，调节滑动变阻器，电流表A的示数如图乙所示，通过灯L的电流为 0. 3
A。
【分析】（1）滑动变阻器在使用时，闭合开关前，滑片P要位于最大阻值处，使接入电路中
的阻值最大；
（2）首先确定电流表的量程和最小分度值，读出电流表的示数，即通过灯L的电流大小。
【解答】解：为保护电路，闭合开关S前，滑动变阻器的滑片P应滑到b端，使接入电路中
的电阻最大；
电流表选择0～0.6A量程，分度值为0.02A，读数为0.3A，即通过灯L的电流为0.3A。
故答案为：b；0.3。
【点评】本题主要考查了滑动变阻器的使用方法和电流表的使用规则，理解相关的知识点，
比较容易解答。
19．家庭中每个月用电的度数，可以通过计量出来。小明家的该表月初和月末的示数如图
所示，他家该月用电 18 5 kW•h．一个灯泡上标有“PZ220﹣40”字样，该灯泡的额
定电压是 22 0 V；若把该灯泡接在110V的电路中，它的实际功率是 1 0 W。【分析】（1）电能表是用来测量电功的仪表，电能表的读数方法： 月末的减去月初的示
数， 最后一位是小数， 单位kW•h。
①
② ③
（2）由灯泡的铭牌可知额定电压及额定功率，由P＝ 可求得电阻；已知灯泡的电阻和
灯泡两端的实际电压，再由P＝ 可求其实际功率。
【解答】解：
（1）消耗的电能：
W＝2722.5kW•h﹣2537.5kW•h＝185kW•h；
（2）由“PZ220﹣40”字样可知，该灯泡的额定电压是220V、额定功率为40W，
由P＝ 可得灯丝的电阻：
R＝ ＝ ＝1210 ，
Ω
当灯泡两端电压为110V时，灯泡消耗的实际功率：
P′＝ ＝ ＝10W。
故答案为：185；220；10。
【点评】本题考查了电能和电功率的计算，关键是电功率公式P＝ 及其变形公式的应
用。
三、作图题（共2题，每题2分，共4分）
20．根据实物图画出电路图。【分析】从实物图中可以看出两灯泡并联连接，开关S控制干路，电流表在干路上，根据
实物图画出电路图。
【解答】解：根据电流的流向，电流从电源正极出发经开关S开始分支，一支经过灯泡L ，
1
另一路经过灯泡L ，两支电流汇合后经电流表回到电源负极；如图所示：
2
【点评】此题考查根据实物图画电路图的能力，能正确识别电路的连接方式是画电路图的
前提。
21．根据电路图完成实物图。
【分析】分析电路的连接及开关的作用，根据电路图连接实物图，注意各元件顺序与电路
图一一对应。
【解答】解：原电路中，两灯并联，开关S 与灯L 串联，开关S 与灯L 串联，只控制这个
1 1 2 2
灯；S控制整个电路，根据电路图连接实物图，如下所示：【点评】本题考查根据电路图连接实物图，关键是分清电路连接关系，注意各元件顺序与
电路图一一对应。
四、实验探究题（每空1分，共20分）
22．在做“研究导体的电阻跟哪些因素有关”的实验时，为了便于研究，每次须挑选两根
合适的导线，用同一电源，测出通过它们的电流，然后进行比较，最后得出结论。
导线 A B C D E F G
长度（m） 1.0 0.5 1.5 1.0 2.0 0.5 1.5
横截面积 3.0 0.8 1.2 0.8 3.0 1.2 1.2
（mm2）
材料 铁 钨 镍铬丝 铁 钨 镍铬丝 铝
电流大小（A） 0.3 0.8 0.9 0.6 0.7 0.4 0.5
（1）测量电流应该选用 电流 表，应该与被测用电器 串 联。
（2）为了研究电阻与导体材料有关，应选用 C 、 G 两根导线进行比较。（填代号）
（3）为了研究导体的电阻与导体的长度有关，应选用导线 C 、 F 两根导线进行比较。
（4）为了研究导体的电阻与导体的横截面积有关，应选用导线 A 、 D 两根导线进行比
较。
（5）通过对表格中数据的分析，可以得出的结是 导体的电阻大小和导体的材料、长度
和横截面积有关 。
【分析】（1）测量电流用的是电流表，电流表应串联在电路中；
（2）比较电阻大小与长度的关系时，就得在另外两个因素相同的条件下来进行。同样比
较电阻大小与粗细或材料关系时，也要求另外两个因素相同。
【解答】解：（1）测量电流用的是电流表，电流表应串联在电路中；
（2）要研究电阻与材料的关系，根据控制变量法的思路，应选取长度、横截面积相同，材
料不同的两根电阻丝，所以应选取导线C、G；（3）要研究电阻与长度的关系，根据控制变量法的思路，应选取横截面积、材料相同，长
度不同的两根电阻丝，所以应选取导线C、F；
（4）要研究电阻与横截面积的关系，根据控制变量法的思路，应选取长度、材料相同，横
截面积不同的两根电阻丝，所以应选取导线A、D；
（5）通过对表格中数据的分析，可以得出的结是：导体的电阻大小和导体的材料、长度和
横截面积有关。
故答案为：（1）电流；串；（2）C、G；（3）C、F；（4）A、D；（5）导体的电阻大小和导体的材料、
长度和横截面积有关。
【点评】此题是“研究导体的电阻跟哪些因素有关”的实验，注意控制变量法和转换法在
实验中的运用，中考常见题型。
23．小明学会了测小灯泡的功率后，在老师的启发下，进一步思考：电流一定时，小灯泡
功率跟电阻有什么关系呢？于是他利用如图 1 所示电路，选用分别标有“1.5V
0.25A”、“2.5V 0.3A”和“3.8V 0.3A”字样的小灯泡L 、L 、L ，测出它们在电流
1 2 3
相同时的电阻和功率，来探究小灯泡功率与电阻的关系。
（1）他将灯L 接入图1电路，请你用笔画线代替导线，帮他将实物电路连接完整。
1
（2）闭合开关前，滑动变阻器的滑片P应置于 A （选填“A”或“B”）端。
（3）闭合开关后，他调节滑动变阻器的滑片P，使通过L 的电流为0.2A，再测出L 两端的
1 1
电压，电压表示数如图2所示，为 0. 8 V，然后算出此时灯L 的电阻是 4 ，实际
1
功率是 0.1 6 W。
Ω
（4）换上灯L ，闭合开关，此时电流表的示数将变 小 （选填“大”或“小”），为保持
2
电流为0.2A不变，应将滑片P向 B （选填“A”或“B”）端移动；再测出L 两端
2
的电压，算出L 的电阻和功率。
2
换上灯L ，做第三次实验，并将实验数据记录在表中。
3
次数 灯泡 I/A U/V R/ P/W
1 L 0.2
1 Ω
2 L 1.6 8 0.32
2
3 L 2.4 12 0.48
3
（5）请根据实验数据，在图3中作出小灯泡功率与电阻关系的图象。
（6）分析图象可得结论：在电流一定时，小灯泡的实际功率与电阻成 正比 关系。【分析】（1）根据灯L 的额定电压确定电压表的量程，且与灯泡并联；
1
（2）闭合开关前，滑动变阻器的滑片离下面接入电路的接线柱最远，连入电路的电阻最
大，对电路起到保护作用；
（3）根据电压表的量程和分度值读出示数，根据欧姆定律求出灯泡的电阻，根据P＝UI
求出灯泡的实际功率；
（4）知道额定电压和额定电流，根据欧姆定律分别求出L 和L 的电阻，用L 替代L ，总
1 2 2 1
电阻增大，电流减小，电流表的示数减小，要使电流增大到0.2A，要减小总电阻，使滑
动变阻器电阻减小；
（5）根据表格中数据描点，并用平滑的曲线连接起来；
（6）根据功率和电阻之比判断功率和电阻的关系。
【解答】解：（1）灯L 的额定电压为1.5V，则电压表选0～3V的量程，且与灯泡并联，如下
1
图所示：
（2）滑动变阻器的滑片在A端，离下面接入电路的接线柱最远，接入电路的电阻最大，电
路电流最小，对电路起到保护作用；
（3）图2中，电压表使用的0～3V，分度值为0.1V，电压为0.8V，
由I＝ 可得，此时灯L 的电阻：
1
R＝ ＝ ＝4 ，
Ω
实际功率：P＝UI＝0.8V×0.2A＝0.16W；
（4）额定电压下，L 和L 的电阻分别为：
1 2
R ＝ ＝ ＝6 ，R ＝ ＝ ≈8.3 ，
1 2
Ω Ω
换上灯L ，电阻增大，总电阻增大，电路电流减小，电流表的示数将变小，
2
要使电路电流增大到0.2A，要减小电路总电阻，滑动变阻器的滑片向B端移动；
（5）根据表格中数据描点，并用平滑的曲线连接起来，如图所示：
（6）由图象知，图线是一条过原点的直线，可知，电流一定时，功率和电阻成正比。
故答案为：
（1）如上图所示；
（2）A；
（3）0.8；4；0.16；
（4）小；B；
（5）图象如上图所示；
（6）正比。
【点评】本题涉及到的知识点多，考查了电压表量程的选择和连接、实验的注意事项、电
压表读数、电功率公式、串联电路的特点、欧姆定律的应用以及描点法作图等，是实验
的常考内容，应熟练掌握。
24．在研究“比较不同物质吸热情况”的实验中，加热质量相同的水和煤油，使它们升高
相同的温度。比较它们吸收热量的多少，看看这两种物质的吸热情况是否存在差异。
（1）为了得到质量相同的水和煤油，应该选用的器材是 天平 ；
（2）使用相同的酒精灯来加热的目的是：使水和煤油在相同时间内 吸收热量相同 ；
（3）实验中发现煤油的温度比水的温度升高得 快 （填“快”或“慢”），这表明：
水 （填“煤油”或“水”）吸热本领更强。【分析】（1）测量质量的仪器是天平；
（2）我们使用相同的加热器通过加热时间的长短来比较吸热多少，这种方法叫转化法；
（3）实验中发现煤油的温度比水的温度升高得快；
比较物质吸热能力的方法：
使相同质量的不同物质吸收相同的热量（即加热相同的时间），比较温度的变化，温度变
化小的吸热能力强；
【解答】解：（1）为了得到质量相同的水和煤油，应该选用的器材是天平；
（2）根据转换法，使用相同的酒精灯来加热的目的是：使水和煤油在相同时间内吸收的
热量相同；
（3）实验中发现煤油的温度比水的温度升高得快，根据比较吸热能力的方法，这表明水
吸热本领更强。
故答案为：（1）天平；（2）吸收热量相同；（3）快；水。
【点评】本题比较不同物质的吸热能力，考查控制变量法、转换法的应用和比较吸热能力
的方法，为热学中的重要实验。
五、应用计算题（本大题共3小题，第25小题6分，第26小题9分，第27小题9分，共24
分．解题时要有必要的文字说明、公式和计算过程，直接写出答案的不给分．）
25．小明家里每天的生活用热水原来都使用液化石油气烧，现为了节约家庭开支，她家新
安装了一台太阳能热水器。
（1）若使用这台太阳能热水器，每天可将100kg的水从20℃加热到60℃，这些水吸收的
热量是多少？（水的比热容是4.2×103J/（kg•℃））
（2）若使用液化石油气烧这些水，已知液化石油气完全燃烧放出的热量有50%被水吸收
那她家改用太阳能热水器后平均每天可节约液化石油气多少kg？（液化石油气的热
值是8.0×107J/kg）【分析】（1）知道水的质量、水的比热容、水的初温和末温，利用吸热公式Q ＝cm△t求
吸
水吸收的热量；
（2）由题知，液化石油气燃烧放出的热量有50%被水吸收，即Q ＝Q ×50%，再利用Q
吸 放 放
＝mq求需要完全燃烧的液化石油气的质量，即每天节约的液化石油气质量。
【解答】解：
（1）水吸收的热量：
Q ＝cm△t
吸
＝4.2×103J/（kg•℃）×100kg×（60℃﹣20℃）
＝1.68×107J；
（2）∵Q ＝Q ×50%，
吸 放
∴Q ＝ ＝ ＝3.36×107J，
放
∵Q ＝m q ，
放 气 气
∴m气＝ ＝ ＝0.42kg。
答：（1）这些水吸收的热量是1.68×107J；
（2）她家改用太阳能热水器后平均每天可节约液化石油气0.42kg。
【点评】本题考查了学生对吸热公式Q ＝cm△t、燃料完全燃烧放出的热量公式Q ＝
吸 放
mq的掌握和运用，涉及到太阳能的利用，为了省钱、为了环保，积极开发多种能源。
26．现有两个定值电阻并联在电路中，其中R ＝12 ，R ＝6 ，闭合开关后，通过R 的电
1 2 1
流为2A．求
Ω Ω
（1）R 两端的电压；
1
（2）通过R 的电流；
2
（3）电路中的总电阻。【分析】（1）已知R 的阻值和通过R 的电流，根据公式U＝IR可求R 两端的电压。
1 1 1
（2）R 与R 并联，R 两端的电压与R 两端的电压相等，又已知R 的阻值，根据公式I＝
1 2 2 1 2
可求通过R 的电流。
2
（3）根据并联电路总电阻与分电阻的关系即可求出总电阻。
【解答】解：
（1）由I＝ 可得，R 两端的电压：U＝I R ＝2A×12 ＝24V。
1 1 1
Ω
（2）R 与R 并联，则R 两端的电压与R 两端的电压相等，
1 2 2 1
通过R 的电流：I ＝ ＝ ＝4A。
2 2
（3）整个电路的总电阻：R＝ ＝ ＝4 。
Ω
答：（1）R 两端的电压为24V；
1
（2）通过R 的电流为4A；
2
（3）整个电路的总电阻为4 。
【点评】本题考查欧姆定律的应用，关键是公式及其变形的灵活运用，还要知道并联电路
Ω
中电压、电阻的规律。
27．将标有“20V××W”看不清额定电功率的小灯泡 L与R＝10 的电阻按如图所示方
式连接。闭合开关S后，电压表的示数为8V，电流表的示数为1A．设小灯泡灯丝电阻
Ω
不变。求：
（1）通过电阻R的电流；
（2）小灯泡L的电阻；
（3）小灯泡L的额定电压。【分析】由电路图可知，灯泡L与电阻R并联，电压表测电源的电压，电流表测干路电流。
（1）根据并联电路的电压特点和欧姆定律求出通过R的电流；
（2）根据并联电路的电流特点求出通过L的电流，利用欧姆定律且求出L的阻值；
（3）知道灯泡的电阻和额定功率，根据P＝ 求出灯泡的额定功率。
【解答】解：由电路图可知，灯泡L与电阻R并联，电压表测电源的电压，电流表测干路电
流。
（1）因并联电路中各支路两端的电压相等，
所以，通过R的电流：
I ＝ ＝ ＝0.8A；
R
（2）因并联电路中干路电流等于各支路电流之和，
所以，通过灯泡L的电流：
I ＝I﹣I ＝1A﹣0.8A＝0.2A，
L R
则灯泡的电阻：
R ＝ ＝ ＝40 ；
L
Ω
（3）灯泡的额定功率：
P ＝ ＝ ＝10W。
L
答：（1）通过电阻R的电流为0.8A；
（2）小灯泡L的电阻为40 ；
（3）小灯泡L的额定功率为10W。
Ω
【点评】本题考查并联电路特点和欧姆定律以及电功率公式的应用，属于一道基础题。
