2018-2019学年贵州省遵义市桐梓县达兴中学九年级（上）第三次月考
物理试卷
一、单项选择题（本大题包括8个小题，每小题3分，共24分．每小题只有一个正确答案，
请在答题卡选择题栏内，用2B铅笔将对应题目答案的标号涂黑．）

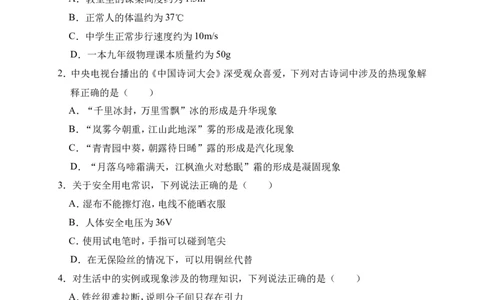

1．下列对物理量的估测最接近实际的是（ ）
A．教室里的课桌高度约为1.5m
B．正常人的体温约为37℃
C．中学生正常步行速度约为10m/s
D．一本九年级物理课本质量约为50g
2．中央电视台播出的《中国诗词大会》深受观众喜爱，下列对古诗词中涉及的热现象解
释正确的是（ ）
A．“千里冰封，万里雪飘”冰的形成是升华现象
B．“岚雾今朝重，江山此地深”雾的形成是液化现象
C．“青青园中葵，朝露待日晞”露的形成是汽化现象
D．“月落乌啼霜满天，江枫渔火对愁眠”霜的形成是凝固现象
3．关于安全用电常识，下列说法正确的是（ ）
A．湿布不能擦灯泡，电线不能晒衣服
B．人体安全电压为36V
C．使用试电笔时，手指可以碰到笔尖
D．在无保险丝的情况下，可以用铜丝代替
4．对生活中的实例或现象涉及的物理知识，下列说法正确的是（ ）
A．铁丝很难拉断，说明分子间只存在引力
B．足球下落过程中，重力势能不变
C．内燃机的做功冲程中，机械能转化为内能
D．物体吸热，内能增加，温度可能升高
5．关于声现象，下列说法正确的是（ ）
A．一切声音都是由物体振动产生的
B．频率高低决定声音的音色
C．汽车禁止鸣笛，是为了在传播过程中减弱噪声D．“B超”是利用了声音可以传递能量
6．如图所示，在“ ”处可以连接电流表或电压表测量电路中的电流、电压，为使L 与
1
L 串联，以下做法正确的是（ ）
2
A．a 为电流表，b 为电压表，c 为电流表
B．a 为电压表，b 为电压表，c 为电流表
C．a 为电流表，b 为电流表，c 为电压表
D．a 为电流表，b 为电流表，c 为电流表
7．中学生田径运动会中蕴含很多物理知识，向你说法正确的是（ ）
A．跳高运动员跳起后，在惯性的作用下向上运动
B．铅球离开手后飞行过程中，手的推力在对铅球做功
C．800m赛跑中，运动员匀速通过弯道时，运动员的运动状态不变
D．站在主席台上宣誓的运动员代表受到的支持力与他对主席台的压力大小相等
8．从欧姆定律可导出R＝ ，下列说法正确的是（ ）
A．当电压为0时，电阻为0
B．当电流增大2倍时，电阻减小2倍
C．当电压增大2倍时，电阻增大2倍
D．不管电压或电流如何变化，电阻不变
四、填空题（本大题包括5个小题，每空2分，共20分．请将下列答题位置的应答内容，填
写到答题卡相应题号的空格内）
9．在串联电路中，若R ：R ＝5：2，则通过两个电阻的电流之比是 ，R 与R 两端
1 2 1 2
的电压之比为 。
10．一台单缸四冲程内燃机正常工作时的转速为3000r/min，该内燃机每秒共经历了
个冲程。
11．如图所示，小明用50N的力F将重为80N的物体在5s时间内匀速提升1m，在此过程中，小明做的有用功为 J，滑轮的机械效率 ，拉力做功的功率为
W。
12．重60N的空心金属球，悬浮于4℃的水中，受到的浮力是 N，水温从4℃降低
到1℃的过程中，金属球 （填“上浮”或“下沉”）

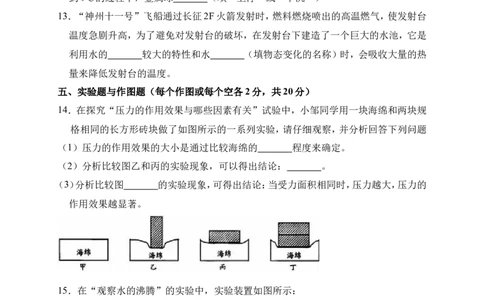

13．“神州十一号”飞船通过长征2F火箭发射时，燃料燃烧喷出的高温燃气，使发射台
温度急剧升高，为了避免对发射台的破坏，在发射台下建造了一个巨大的水池，它是
利用水的 较大的特性和水 （填物态变化的名称）时，会吸收大量的热
量来降低发射台的温度。
五、实验题与作图题（每个作图或每个空各2分，共20分）
14．在探究“压力的作用效果与哪些因素有关”试验中，小邹同学用一块海绵和两块规
格相同的长方形砖块做了如图所示的一系列实验，请仔细观察，并分析回答下列问题
（1）压力的作用效果的大小是通过比较海绵的 程度来确定。
（2）分析比较图乙和丙的实验现象，可以得出结论： 。
（3）分析比较图 的实验现象，可得出结论：当受力面积相同时，压力越大，压力的
作用效果越显著。
15．在“观察水的沸腾”的实验中，实验装置如图所示：
（1）本次实验不能使用 温度计。（选填“水银”、“煤油”或“酒精”）．（水银的
沸点为357℃，煤油的沸点为150℃，酒精的沸点为78℃）

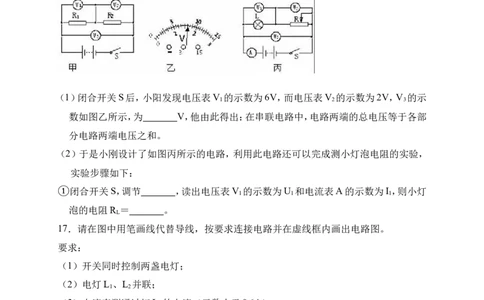

（2）水沸腾后，温度计液柱稳定时的示数如图所示，则该地水的沸点为 ℃。16．在“研究串联电路电压的特点”实验中，小阳同学设计并连接了如图甲所示的电路，
电压表均选择了合适的量程且能正常使用。
（1）闭合开关S后，小阳发现电压表V 的示数为6V，而电压表V 的示数为2V，V 的示
1 2 3
数如图乙所示，为 V，他由此得出：在串联电路中，电路两端的总电压等于各部
分电路两端电压之和。
（2）于是小刚设计了如图丙所示的电路，利用此电路还可以完成测小灯泡电阻的实验，
实验步骤如下：
闭合开关S，调节 ，读出电压表V 的示数为U 和电流表A的示数为I ，则小灯
1 1 1
泡的电阻R ＝ 。
① L
17．请在图中用笔画线代替导线，按要求连接电路并在虚线框内画出电路图。
要求：
（1）开关同时控制两盏电灯；
（2）电灯L 、L 并联；
1 2
（3）电流表测通过灯L 的电流（示数小于0.6A）；
2
（4）所画导线不能交叉。六、综合应用题（35题8分，36题8分，37题10分，共26分）
18．如图所示，用滑轮组拉动重为100N的物体A，使物体A在水平方向上移动5m，所用
拉力F为25N，地面对物体A的摩擦力为30N，求滑轮组的机械效率为多少？
19．把质量为8kg、初温为10℃的水拿到20℃的房间内，在900℃的火炉上加热，若水温
升高50℃，则水吸收了多少J的热量？（不计热损失，c ＝4.2×103J/（Kg•℃））
水
20．如图所示，电源两端电压为12V并保持不变，电阻R 的阻值为20 ．当开关S闭合时
1
通过电阻R 的电流是0.4A．求：
2 Ω
（1）电压表的示数U ；
1
（2）电阻R 的阻值。
22018-2019 学年贵州省遵义市桐梓县达兴中学九年级（上）第
三次月考物理试卷
参考答案与试题解析
一、单项选择题（本大题包括8个小题，每小题3分，共24分．每小题只有一个正确答案，
请在答题卡选择题栏内，用2B铅笔将对应题目答案的标号涂黑．）
1．下列对物理量的估测最接近实际的是（ ）
A．教室里的课桌高度约为1.5m
B．正常人的体温约为37℃
C．中学生正常步行速度约为10m/s
D．一本九年级物理课本质量约为50g
【分析】首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据
需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的
答案。
【解答】解：A、课桌高度约为0.8m；故A错误；
B、正常人的体温约为37℃左右；故B正确；
C、中学生正常步行速度约1m/s左右；故C错误；
D、九年级物理课本质量约300g，故D错误；
故选：B。
【点评】此题考查对生活中常见物理量的估测，结合对生活的了解和对物理单位的认识，
找出符合实际的选项即可。
2．中央电视台播出的《中国诗词大会》深受观众喜爱，下列对古诗词中涉及的热现象解
释正确的是（ ）
A．“千里冰封，万里雪飘”冰的形成是升华现象
B．“岚雾今朝重，江山此地深”雾的形成是液化现象
C．“青青园中葵，朝露待日晞”露的形成是汽化现象
D．“月落乌啼霜满天，江枫渔火对愁眠”霜的形成是凝固现象
【分析】六种物态变化：物质从固态到液态的过程叫做熔化，物质从液态变成固态的过程
叫做凝固；物质从液态变为气态叫做做汽化，物质从气态变为液态叫做液化；物质从固态直接变成气态叫升华，物质从气态直接变成固态叫凝华。
【解答】解：A、“千里冰封，万里雪飘”冰、雪形成过程分别是凝固和凝华，故A错误；
B、“岚雾今朝重，江山此地深”雾的形成是水蒸气液化形成的小水滴，故B正确。
C、“青青园中葵，朝露待日晞”露的形成是水蒸气液化形成的小水滴，故C错误。
D、“月落乌啼霜满天，江枫渔火对愁眠”霜的形成是水蒸气凝华形成的，故D错误。
故选：B。
【点评】对于本题不但要知道相应的物理知识，还要了解语句的含义才能解答。
3．关于安全用电常识，下列说法正确的是（ ）
A．湿布不能擦灯泡，电线不能晒衣服
B．人体安全电压为36V
C．使用试电笔时，手指可以碰到笔尖
D．在无保险丝的情况下，可以用铜丝代替
【分析】（1）当人体直接或间接接触火线并形成电流通路的时候，就会有电流流过人体，
从而造成触电。
（2）对人体安全电压不高于36V。
（3）使用测电笔时，应让手与笔尾的金属体接触，才是正确的，当氖管发光时，说明是接
触的是火线。
（4）保险丝的作用就是在电流异常升高到一定的高度的时候，自身熔断切断电流，从而
起到保护电路安全运行的作用；
【解答】解：A、用湿布擦拭时，水属于导体，有可能使电流通过水传到人体上，使人体触
电，十分危险。在电线上晾湿衣服，电线上的绝缘层有可能破损，从而使人体和带电体
接触，就会造成触电事故，十分危险。故A正确；
B、对人体安全电压不高于36V．故B错误；
C、在使用测电笔时，应用手接触笔尾的金属体，用笔尖接触导线，手指如果碰到笔尖会
造成触电事故，故C错误；
D、当用细铜丝代替保险丝后，细铜丝或铁丝的熔点很高，温度即使升高到一定程度，它
也不会自动熔断，起不到保护电路的作用，故D错误。
故选：A。
【点评】此题考查的是安全用电的原则，我们一定要牢记，不可马虎大意。
4．对生活中的实例或现象涉及的物理知识，下列说法正确的是（ ）A．铁丝很难拉断，说明分子间只存在引力
B．足球下落过程中，重力势能不变
C．内燃机的做功冲程中，机械能转化为内能
D．物体吸热，内能增加，温度可能升高
【分析】分子间既有引力，也有斥力；
重力势能的大小与质量和高度有关；
热机的压缩冲程中机械能转化为内能；做功冲程中内能转化为机械能；
物体吸热，内能增加，温度可能增加。
【解答】解：A、铁丝很难被压缩，只说明分子间存在斥力，不能说明分子间存在没有引力，
故A错误；
B、足球下落过程中，质量不变，高度减小，所以重力势能变小，故B错误；
C、热机的做功冲程中，高温高压的燃气推动活塞向下运动，内能转化为机械能，故C错
误；
D、物体吸热，内能增加，温度只是有可能增加，并不是一定增加，如晶体的熔化过程虽然
吸热，内能增加，但温度不变，故D正确。
故选：D。
【点评】本题考查分子间的作用力、重力势能的变化、内燃机的四个冲程及温度与内能的
关系，知识点较多，属于基础题。
5．关于声现象，下列说法正确的是（ ）
A．一切声音都是由物体振动产生的
B．频率高低决定声音的音色
C．汽车禁止鸣笛，是为了在传播过程中减弱噪声
D．“B超”是利用了声音可以传递能量
【分析】声音是物体的振动产生的；
音调的高低与发声体振动快慢有关，物体振动越快，音调就越高；
防治噪声污染可以从噪声的产生、噪声的传播及噪声的接收这三个环节进行防治；
声音可以传播信息，也可以传播能量。
【解答】解：A、一切声音都是由物体振动产生的，故A正确；
B、频率的高低决定声音的音调，音色反映的是声音的品质与特色，它跟发声体的材料和
结构有关，故B错误；C、汽车禁止鸣笛，是为了在声源处减弱噪声，故C错误；
D、“B超”是利用了声音可以传递信息，故D错误。
故选：A。
【点评】本题考查声学的相关知识点，都较简单，属于基础题。

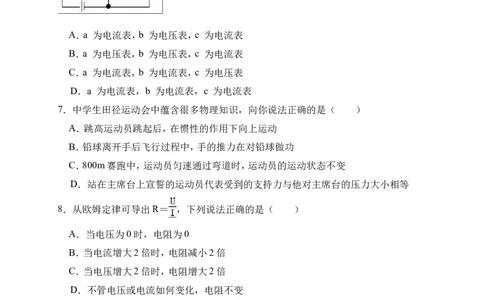

6．如图所示，在“ ”处可以连接电流表或电压表测量电路中的电流、电压，为使L 与
1
L 串联，以下做法正确的是（ ）
2
A．a 为电流表，b 为电压表，c 为电流表
B．a 为电压表，b 为电压表，c 为电流表
C．a 为电流表，b 为电流表，c 为电压表
D．a 为电流表，b 为电流表，c 为电流表
【分析】（1）电流表与被测用电器串联，并且在电路中相当于导线，去掉后对电路有影响；
（2）电压表与被测用电器并联，在电路中相当于开路，去掉后对电路没有影响。
【解答】解：L 与L 串联，由图可知a表跟灯泡L 并联，所以应为电压表；b表与灯泡L 并
1 2 1 2
联，应为电压表；c表跟灯泡L 串联，所以应为电流表。
2
由上述可知选项A、C、D都不正确。
故选：B。
【点评】填电表题实际上就是判断串并联的过程，这类题还可以采用假设法，假设圆圈处
去掉，判断对电路是否有影响，有影响就填电流表，无影响就填电压表。
7．中学生田径运动会中蕴含很多物理知识，向你说法正确的是（ ）
A．跳高运动员跳起后，在惯性的作用下向上运动
B．铅球离开手后飞行过程中，手的推力在对铅球做功
C．800m赛跑中，运动员匀速通过弯道时，运动员的运动状态不变
D．站在主席台上宣誓的运动员代表受到的支持力与他对主席台的压力大小相等
【分析】（1）物体保持原来运动状态不变的性质叫惯性，一切物体都有惯性，惯性是物体
的一种属性（2）物理学中的做功的两个必要条件：一是作用在物体上的力，二是物体在力的方向上
移动一段距离，二者缺一不可。
（3）运动状态的改变包括运动速度和方向的改变；
（4）相互作用力的条件：大小相等、方向相反、作用在两个物体上，作用在同一条直线上。
【解答】解：A、跳高运动员跳起后，是因为运动员具有惯性，所以向上运动，但惯性不是
力，不能说在惯性的作用下。故A错误；
B、铅球离开手后飞行过程中，不再受到推力的作用，有距离无力，手的推力没有对铅球
做功。故B错误；
C、800m赛跑中，运动员匀速通过弯道时，运动方向不断变化，所以运动员的运动状态改
变。故C错误；
D、站在主席台上宣誓的运动员代表受到的支持力与他对主席台的压力是一对相互作用
力，大小相等。故D正确。
故选：D。
【点评】此题考查惯性、力的作用的相互性、力是否做功的判断、物体运动状态变化的原
因，是一道综合性较强的题目，但总体难度不大，掌握基础知识即可正确解题。
8．从欧姆定律可导出R＝ ，下列说法正确的是（ ）
A．当电压为0时，电阻为0
B．当电流增大2倍时，电阻减小2倍
C．当电压增大2倍时，电阻增大2倍
D．不管电压或电流如何变化，电阻不变
【分析】电阻是导体本身的一种性质，它与两端的电压和通过电流无关，R＝ 这个导出
公式只说明导体电阻的大小是导体两端的电压与通过导体的电流大小的比值。
【解答】解：
电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电
压和通过的电流无关，
所以，当电压为0时、电流增大2倍时或电压增大2倍时，电阻的阻值不变，故ABC错误
D正确。
故选：D。
【点评】本题主要考查学生对导体电阻的理解和运用，导体的电阻是不变的。学习物理公式时，要注意不能像数学公式一样来分析，因为物理公式中的每个字母都代表一个特
定的物理量，有其本身的物理意义，如此题中的电阻就不能说与电压成正比，与电流
成反比。
四、填空题（本大题包括5个小题，每空2分，共20分．请将下列答题位置的应答内容，填
写到答题卡相应题号的空格内）
9．在串联电路中，若R ：R ＝5：2，则通过两个电阻的电流之比是 1 ： 1 ，R 与R 两端
1 2 1 2
的电压之比为 5 ： 2 。
【分析】根据串联电路的电流关系、电压关系求解
【解答】解：∵两个电阻串联
∴I ＝I ，即：I ：I ＝1：1，
1 2 1 2
∴U ：U ＝R ：R ＝5：2
1 2 1 2
故答案为：1：1，5：2
【点评】灵活运用串联电路的特点（I＝I ＝I 、U＝U +U 、R＝R +R ）及分压关系
1 2 1 2 1 2
10．一台单缸四冲程内燃机正常工作时的转速为 3000r/min，该内燃机每秒共经历了
100 个冲程。
【分析】热机完成一个工作循环，要经过4个冲程，燃气对外做功1次，活塞往返2次，飞
轮转动2周，根据这个比例关系可以求出答案。
【解答】解：一台单缸四冲程内燃机正常工作时的转速为3000r/min＝50r/s，
因一个工作循环，要经过4个冲程，燃气对外做功1次，活塞往返2次，飞轮转动2周，即
飞轮转一周，经历2个冲程，
所以，该内燃机每秒共经历了50×2＝100个冲程。
故答案为：100。
【点评】四冲程内燃机曲轴转一圈，完成2个冲程，1个工作循环中包括4个冲程并对外
做功1次是解决该题的关键。
11．如图所示，小明用50N的力F将重为80N的物体在5s时间内匀速提升1m，在此过程
中，小明做的有用功为 80 J，滑轮的机械效率 80% ，拉力做功的功率为 20
W。【分析】 已知物重和上升高度，利用W ＝Gh得到有用功；
有用
由图知，承担物重的绳子段数为2，已知物体上升的高度，可以得到绳子拉下的长度；
①
已知拉力和绳子拉下的长度，可以得到总功；已知总功和所用时间，可以得到拉力的
②
功率；
已知有用功和总功，两者之比为滑轮组的机械效率。
【解答】解：
③
小明做的有用功为W ＝Gh＝80N×1m＝80J；
有用
绳子拉下的长度为s＝2h＝2×1m＝2m，
①
拉力做的总功为W ＝Fs＝50N×2m＝100J，
② 总
拉力的功率为P＝ ＝ ＝20W；
滑轮组的机械效率为 ＝ ×100%＝ ×100%＝80%。
③ η
故答案为：80；80%；20。
【点评】这是一道较典型的关于滑轮组的计算题，主要用到了功的公式、功率的公式、机
械效率的公式，虽然用到的公式较多，但只要搞清楚力与距离的对应关系，难度也并
不大。
12．重60N的空心金属球，悬浮于4℃的水中，受到的浮力是 6 0 N，水温从4℃降低到
1℃的过程中，金属球 下沉 （填“上浮”或“下沉”）
【分析】 物体悬浮，浮力等于重力；
当物体的密度等于所在液体的密度时，物体处于悬浮状态；根据金属球悬浮于4℃的
①
水中，可以确定金属球的密度等于此时水的密度。然后根据水的密度的随温度变化的
②
规律，确定水的密度与金属球的密度大小关系。从而确定其浮沉情况。
【解答】解： 空心金属球，悬浮于4℃的水中，则F ＝G＝60N；
浮
重60N的空心金属球，悬浮于4℃的水中，金属球的密度等于此时水的密度；
①
水温从4℃降低到1℃的过程中，水是热缩冷胀的，随着温度的降低，体积变大，但质量不
②变，根据 ＝ ，所以水密度变小，空心金属球的密度大于水的密度，故金属球下沉。
ρ
故答案为：60；下沉。
【点评】此题考查物体浮沉条件的应用，通过物体的密度和所在液体的密度关系可以确定
物体在液体中的浮沉情况，反之利用浮沉情况也可以确定两者的密度关系。解答此题
的关键是掌握水的反膨胀性质，
13．“神州十一号”飞船通过长征2F火箭发射时，燃料燃烧喷出的高温燃气，使发射台
温度急剧升高，为了避免对发射台的破坏，在发射台下建造了一个巨大的水池，它是
利用水的 比热容 较大的特性和水 汽化 （填物态变化的名称）时，会吸收大量
的热量来降低发射台的温度。
【分析】（1）因为水的比热容较大：相同质量的水和其它物质比较，吸收或放出相同的热
量，水的温度升高或降低的少；升高或降低相同的温度，水吸收或放出的热量多，据此
分析；
（2）物质由气态变成液态的过程叫做液化。
【解答】解：
因为水的比热容较大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，
起到对发射台的降温作用；
火箭发射时，高温的火焰向下喷射，使水池中的水汽化为水蒸气，水汽化时会吸收大量的
热，从而降低发射台的温度。
故答案为：比热容；汽化。
【点评】本题考查了水比热容较大特点的应用以及常见物态变化，属于基础题。
五、实验题与作图题（每个作图或每个空各2分，共20分）
14．在探究“压力的作用效果与哪些因素有关”试验中，小邹同学用一块海绵和两块规
格相同的长方形砖块做了如图所示的一系列实验，请仔细观察，并分析回答下列问题
（1）压力的作用效果的大小是通过比较海绵的 形变 程度来确定。
（2）分析比较图乙和丙的实验现象，可以得出结论： 在压力一定时，受力面积越小，压
力的作用效果越明显 。
（3）分析比较图 丙、丁 的实验现象，可得出结论：当受力面积相同时，压力越大，压力
的作用效果越显著。【分析】（1）压力的作用效果主要表现在物体的形变上，可以通过海绵的形变程度来反映
压力作用效果的强弱；
（2）（3）影响压力作用效果的因素是压力的大小和受力面积的大小，实验探究时应采用
控制变量法即探究压力的作用效果和压力大小的关系时就要保证受力面积一定；要
探究压力的作用效果和受力面积的关系时就要保证压力的大小一定。
【解答】解：（1）海绵是比较容易发生形变的，我们可以通过观察海绵的形变程度来比较
压力的作用效果。
（2）分析比较图乙和丙的实验现象，可以看出，压力一定，受力面积不同，效果不同，故可
得出结论：在压力一定时，受力面积越小，压力的作用效果越明显。
（3）分析比较图丙、丁的实验现象，可得出结论：当受力面积相同时，压力越大，压力的作
用效果越显著。
故答案为：
（1）形变；
（2）在压力一定时，受力面积越小，压力的作用效果越明显；
（3）丙、丁。
【点评】本题考查了探究影响压力作用效果的因素，关键是知道影响压力作用效果的两个
因素，以及控制变量法和转换法在实验中的应用。
15．在“观察水的沸腾”的实验中，实验装置如图所示：
（1）本次实验不能使用 酒精 温度计。（选填“水银”、“煤油”或“酒精”）．（水银
的沸点为357℃，煤油的沸点为150℃，酒精的沸点为78℃）
（2）水沸腾后，温度计液柱稳定时的示数如图所示，则该地水的沸点为 9 9 ℃。
【分析】在进行温度计的读数时，要认清温度计的分度值，然后根据液柱指示位置进行读数，图中水的沸点是98℃，所以温度计内液体的沸点需要高于98℃；
【解答】解：（2）图示温度计的分度值是1℃，液柱指在90℃上面第9小格上，因此温度计
示数为99℃；
（1）图中水的沸点是99℃，所以温度计内液体的沸点需要高于 99℃，酒精的沸点是
78℃，所以不能用酒精温度计测量水的沸点。
故答案为：（1）酒精；（2）99。
【点评】此题是探究水的沸腾，主要考查了水的沸点及温度计的读数。同时考查了对温度
计的选择。
16．在“研究串联电路电压的特点”实验中，小阳同学设计并连接了如图甲所示的电路，
电压表均选择了合适的量程且能正常使用。
（1）闭合开关S后，小阳发现电压表V 的示数为6V，而电压表V 的示数为2V，V 的示
1 2 3
数如图乙所示，为 8 V，他由此得出：在串联电路中，电路两端的总电压等于各部分
电路两端电压之和。
（2）于是小刚设计了如图丙所示的电路，利用此电路还可以完成测小灯泡电阻的实验，
实验步骤如下：
闭合开关S，调节 滑动变阻器的滑片 ，读出电压表V 的示数为U 和电流表A的
1 1
①
示数为I ，则小灯泡的电阻R ＝ 。
1 L
【分析】（1）分析电路的连接及电压表测量的电压，根据串联电路的电压等于各用电器电
压之和判断V 选用量程，确定分度值读数；
3
（2）分析图丙电路的连接及电压表V 和电流表A的作用，根据欧姆定律可求电阻大小。
1
【解答】解：（1）原电路中，两电阻串联，电压表V 测R 的电压，电压表V 测R 的电压，
1 1 2 2
电压表V 测电源，闭合开关S后，小阳发现电压表V 的示数为6V，而电压表V 的示
3 1 2
数为2V，根据串联电路电压的规律，故电压表V 选用的是大量程，分度值为0.5V，故
3示数为5V+0.5V×6＝8V；
（2）图丙中，两电阻串联，电压表V 测R 的电压，电流表测通过R 的电流，闭合开关S，
1 1 1
调节滑动变阻器的滑片，读出电压表V 的示数为U 和电流表A的示数为I ，根据欧
1 1 1
姆定律I＝ ，则小灯泡的电阻：
R ＝ 。
L
故答案为：（1）8；（2）滑动变阻器的滑片； 。
【点评】本题研究串联电路电压的特点，考查电压表的读数和伏安法测电阻的原理。
17．请在图中用笔画线代替导线，按要求连接电路并在虚线框内画出电路图。
要求：
（1）开关同时控制两盏电灯；
（2）电灯L 、L 并联；
1 2
（3）电流表测通过灯L 的电流（示数小于0.6A）；
2
（4）所画导线不能交叉。
【分析】电灯L 、L 并联；开关与控制的电路串联；电流表与待测电路串联，根据示数小于
1 2
0.6A确定电流表选用小量程与这个灯串联，据此连接；
根据实物图画出电路图。
【解答】解：电灯L 、L 并联；
1 2
开关同时控制两盏电灯，开关接在干路上，
电流表测通过灯L 的电流，因示数小于0.6A，故电流表选用小量程与这个灯串联，如下
2
左所示：根据实物图画出电路图，如上右所示。
故答案为：实物图如上左所示；电路图如上右所示。
【点评】本题考查根据要求连接实物图和画出对应的电路图。关键是电流表和开关的连接。
六、综合应用题（35题8分，36题8分，37题10分，共26分）
18．如图所示，用滑轮组拉动重为100N的物体A，使物体A在水平方向上移动5m，所用
拉力F为25N，地面对物体A的摩擦力为30N，求滑轮组的机械效率为多少？
【分析】由图可知绳子的有效股数为2，根据s＝ns′求出绳子自由端移动的距离，利用W
＝Fs可求出拉力做的功；由W＝fs′可计算有用功，再由机械效率公式计算滑轮组的
机械效率。
【解答】解：
由图可知：绳子的有效股数n＝2，
绳子自由端移动的距离：
s＝ns′＝2×5m＝10m，
拉力F做的功（总功）：
W ＝F s＝25N×10m＝250J，
总 拉
克服物体与地面间摩擦力做功为有用功：
W ＝fs'＝30N×5m＝150J，
有
所以滑轮组的机械效率为：
＝ ×100%＝ ×100%＝60%。
η答：滑轮组的机械效率为60%。
【点评】本题综合考查了机械效率的计算，知道克服摩擦力做的功为有用功，绳子自由端
拉力做功为总功。
19．把质量为8kg、初温为10℃的水拿到20℃的房间内，在900℃的火炉上加热，若水温
升高50℃，则水吸收了多少J的热量？（不计热损失，c ＝4.2×103J/（Kg•℃））
水
【分析】知道水的质量、水的比热容、水的温度升高值，利用吸热公式Q ＝cm△t求水吸
吸
收的热量。
【解答】解：
Q ＝cm△t＝4.2×103J/（kg•℃）×8kg×50℃＝1.68×106J。
吸
答：水吸收了1.68×106J的热量。
【点评】本题考查了吸热公式Q ＝cm△t的应用，计算时注意温度升高了（△t）与升高到
吸
（末温）的区别，属于基础题目。
20．如图所示，电源两端电压为12V并保持不变，电阻R 的阻值为20 ．当开关S闭合时
1
通过电阻R 的电流是0.4A．求：
2 Ω
（1）电压表的示数U ；
1
（2）电阻R 的阻值。
2
【分析】由电路图可知，R 与R 串联，电压表测R 两端的电压，电流表测电路中的电流。
1 2 1
（1）知道电路中的电流和R 的阻值，根据欧姆定律求出R 两端的电压即为电压表的示数；
1 1
（2）根据串联电路的电压特点求出R 两端的电压，利用欧姆定律求出电阻R 的阻值。
2 2
【解答】解：由电路图可知，R 与R 串联，电压表测R 两端的电压，电流表测电路中的电
1 2 1
流。
（1）由于串联电路的电流处处相等，则I ＝I ＝0.4A。
1 2
由I＝ 可得，电压表的示数：
U ＝IR ＝0.4A×20 ＝8V；
1 1
（2）根据串联电路中总电压等于各分电压之和可知R 两端的电压：
Ω 2
U ＝U﹣U ＝12V﹣8V＝4V，
2 1则电阻R 的阻值：
2
R ＝ ＝ ＝10 。
2
Ω
答：（1）电压表的示数为8V；
（2）电阻R 的阻值为10 。
2
【点评】本题考查了串联电路的特点和欧姆定律的应用，是一道基础题目。
Ω
