2018-2019学年辽宁省盘锦一中九年级（上）第三次月考物理试卷
一、选择题（1-6题为单选，每小题2分，7-9为多选，每小题2分，共21分）
1．下列关于温度、内能、热量和做功的说法中正确的是（ ）
A．物体吸热，温度一定升高
B．物体的内能增大，一定是外界对物体做功
C．某一铁块，温度降低，内能一定减小
D．物体放热，温度一定下降
2．如图所示，闭合电键S，灯L亮，一段时间后灯L熄灭。若电路中只有一处故障，且只发生在灯L或
R上。现用一只规格相同且完好的灯L′替换灯L，正确的判断是（ ）
A．若灯L′亮，则灯L一定断路
B．若灯L′亮，则灯L一定短路
C．若灯L′不亮，则电阻R一定断路
D．若灯L′不亮，则电阻R一定短路
3．如图所示，电源电压保持不变，闭合开关后，当滑动变阻器的滑片P由左向右移动时，下列判断正
确的是（ ）
A．电路消耗的总功率变大 B．电压表示数变小
C．小灯泡变亮 D．小灯泡变暗
4．按照如图所示电路图连接好电路，闭合开关S，将滑动变阻器的滑片P向a端移动时，电路中电表
的示数和灯的亮度均发生了变化，下列说法正确的是（ ）
A．电流表示数增大，电压表示数减小，灯变亮B．电流表示数增大，电压表示数增大，灯变亮
C．电流表示数减小，电压表示数增大，灯变暗
D．电流表示数减小，电压表示数减小，灯变亮
5．在如图所示的电路中，电源电压保持不变，当开关S由断开到闭合，电流表两次示数之比是1：5．闭
合S后，R 与R 的阻值之比和电功率之比分别是（ ）
1 2
A．4：1；1：4 B．1：4；4：1 C．1：5；5：1 D．5：1；1：5
6．小丽晚上想用台灯照明看书，她把“220V 25W”台灯的插头插入插座后，当闭合开关时，室内所
有电灯立即全部熄灭。原因可能是（ ）
A．台灯的插头内短路 B．插座处短路
C．台灯的灯座内短路 D．台灯的开关内短路
7．如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个
电阻的“U﹣I”关系图象如图乙所示。则下列判断正确的是（ ）
A．电源电压为10V
B．滑动变阻器R 的阻值变化范围为0～20
2
C．定值电阻R 的阻值为20 Ω
1
D．变阻器滑片在中点时，电Ω流表示数为0.3A
8．关于“8V 4W”的灯L 和“4V 2W”的灯L ，下列说法中正确的是（ ）
1 2
A．L 的电阻大于L 的电阻
1 2
B．两灯均正常工作时，L 较亮
1C．两灯串联在12V电源两端时都能正常发光
D．两灯并联时，两端最大可加8V电压
9．如图，电源电压为6V不变，电流表量程为“0～0.6A”，电压表量程为“0～3V”，滑动变阻器为
“20 2A”，灯泡L标有“3V0.9W”字样（灯丝电阻不变）．为了保证电路中各元件安全，下列说
法正Ω确的是（ ）
A．滑动变阻器阻值的变化范围为0～20
B．电流表示数的变化范围为0.2A～0.3AΩ
C．电路消耗总功率的变化范围为1.2W～1.8W
D．电灯消耗功率的变化范围为0.4W～0.9W
二、填空题（每空1分，共28分）
10．电冰箱里的食物容易变干和相互“窜味”，请你从物理角度分析，食物“窜味”属于 现
象；用胶粘剂可以把装修板材粘在一起，这说明 。

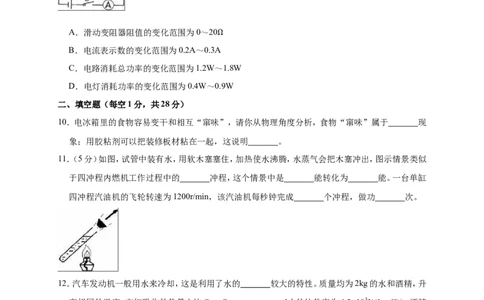

11．（5分）如图，试管中装有水，用软木塞塞住，加热使水沸腾，水蒸气会把木塞冲出，图示情景类似
于四冲程内燃机工作过程中的 冲程，这个情景中是 能转化为 能。一台单缸
四冲程汽油机的飞轮转速为1200r/min，该汽油机每秒钟完成 个冲程，做功 次。
12．汽车发动机一般用水来冷却，这是利用了水的 较大的特性。质量均为2kg的水和酒精，升
高相同的温度，它们吸收的热量之比Q ：Q ＝ 。[水的比热容为4.2×103J（/ kg•℃），酒精
水 酒精
的比热容为2.4×103J/（kg•℃）]。
13．（1分）如图所示的电路中，电压表所用的量程不明，当电路闭合后，V 和V 的示数分别如图所示。
1 2
则V 用的量程是 V，小灯泡L 两端的电压是 V。
1 114．验电器是根据同种电荷相互 的原理制成的。有A、B两验电器，A带正电，B不带电，现用
金属棒把验电器A、B两金属球连接起来的瞬间，金属棒中电流方向从 （选填“A到B”或
“B到A”）。

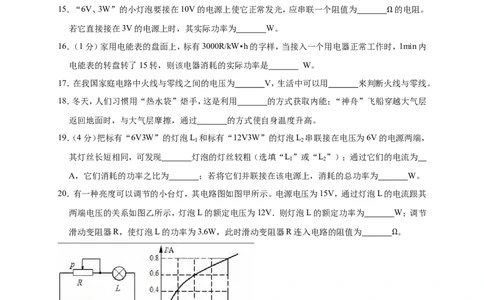

15．“6V、3W”的小灯泡要接在10V的电源上使它正常发光，应串联一个阻值为 的电阻。
若它直接接在3V的电源上时，其实际功率为 W。 Ω
16．（1分）家用电能表的盘面上，标有3000R/kW•h的字样，当接入一个用电器正常工作时，1min内
电能表的转盘转了15转，则该电器消耗的实际功率是 W。
17．在我国家庭电路中火线与零线之间的电压为 V，生活中可以用 来判断火线与零线。
18．冬天，人们习惯用“热水袋”焐手，这是利用 的方式获取内能；“神舟”飞船穿越大气层
返回地面时，与大气层摩擦，通过 的方式使自身温度升高。
19．（4分）把标有“6V3W”的灯泡L 和标有“12V3W”的灯泡L 串联接在电压为6V的电源两端，
1 2
其灯丝长短相同，可发现 灯泡的灯丝较粗（选填“L ”或“L ”）；通过它们的电流为
1 2
A，它们消耗的功率之比为 ；若将它们并联接在该电源上，消耗的总功率为 W。
20．有一种亮度可以调节的小台灯，其电路图如图甲所示。电源电压为15V，通过灯泡L的电流跟其
两端电压的关系如图乙所示，灯泡L的额定电压为12V．则灯泡L的额定功率为 W；调节
滑动变阻器R，使灯泡L的功率为3.6W，此时滑动变阻器R连入电路的阻值为 。
Ω
21．一台线圈电阻为3 的电动机，接在12V的电源上时，通过电动机的电流为0.5A，在2min内电流
产生的热量是 Ω J，转化成的机械能是 J。
22．（1分）如图所示，电源电压恒定，电阻R ＝10 ，当滑动变阻器R的滑片P由a移到b时，电压表
1
示数由2V增大到5V，则在这一过程中，R 两端Ω电压将 ，电流表的示数将 （选填
1“变大”“变小”或“不变”），电路中的电流的变化值为 A。
三、作图题（共9分）
23．（3分）如图所示，电流表量程为0～0.6A和0～3A，电压表量程为0～3V和0～15V，滑动变阻器
的阻值为0～10 ，两节干电池（串联使用），一个开关还有若干导线，用这些器材测一个5 左右的
电阻阻值。 Ω Ω
要求：滑动变阻器滑片P向左滑动时，电流表示数变大；电压表测量滑动变阻器两端电压。
（1）画出相应的实验电路图，
（2）根据电路图连接实物图。
24．（3分）请只改动图中一根导线的连接位置，使电路中的两只灯泡并联。（在需要改动的导线上画
“×”，然后用黑色签字笔画出这根导线改动后的连接位置。）
25．（3分）如图所示的家庭电路，要求将开关、灯泡和带保险丝的三孔插座正确连入电路中。
四、简答题（共4分）
26．（4分）某白炽灯的灯丝被烧断了，轻轻摇动灯泡，使断了的灯丝重新搭接在一起。把这盏灯重新接
入电路，发现：（1）灯泡发光时比之前更亮一些；（2）工作一段时间后，灯丝搭接处再次被烧断了。请利用所学的物理知识解释这两个现象。
五、计算题（共22分）
27．（8分）百公里油耗指的是汽车在道路上行驶时每百公里平均燃料消耗量，是汽车耗油量的一个衡
量指标。由于多数车辆在90公里/时接近经济车速，因此大多对外公布的理论油耗通常为90公
里/小时的百公里匀速油耗。经出厂测试，某品牌汽车百公里理论油耗为8L，汽车发动机的输出功
率为23kW（已知汽油的密度为0.75×103kg/m3，热值为4.6×107J/kg）．试求：
（1）8L汽油完全燃烧放出的热量；
（2）测试时间内发动机所做的功；
（3）该品牌汽车发动机的热机效率。
28．（6分）如图所示，电源电压保持不变，灯泡上标有“12V 6W”，定值电阻R ＝120 ，滑动变阻器
1
R
2
上标有“50 、1A”，电压表的量程选用“0〜3V”。断开S
2
，闭合S和S
1
，滑片PΩ移到B端，灯
泡刚好正常发光Ω。
（1）将滑片P移到B端，三个开关都闭合，lmin内电路消耗的电能是多少？
（2）断开S ，闭合S和S ，在安全前提下，调节滑片P的过程中，电路消耗的最小功率是多少？
1 2
29．（8分）图甲是一家用电暖器，有“低温”，“中温”，“高温”三档，铭牌见下表（“高温”档功
率空出），图乙为其简化的电路原理图，S是自我保护开关，电暖器跌倒时，S自动断开，切断电源，
保证安全，闭合S 为“低温”档。请完成下列问题：
1
××牌电暖器
额定电压 220V
额定功率 低温档 550W
中温档 1100
W
高温档
频率 50Hz
（1）“低温”档正常工作时的电阻是多少？
（2）“高温”档正常工作时的总电流是多少？
（3）若某房间内空气质量为60kg，空气温度为10℃，设定空气的比热容为1.1×103J（/ kg•℃）且保持不变，用该电暖器的“高温”档正常工作20分钟，放出热量的50%被房间内的空气吸收，那么可使
此房间的空气温度升高多少℃？
六、实验题（每空1分，共36分）
30．（4分）在“探究改变内能方式的实验”中根据实验现象，回答以下问题：
（1）实验现象：当活塞迅速下压时，棉花会燃烧。
（2）现象分析：因为活塞对空气 ，使空气的 增加， 升高，达到棉花的着火点，从
而使棉花燃烧起来。
（3）实验结论： 。
31．（6分）在探究“比较不同物质吸热能力”的实验中：
（1）在两个完全相同的烧杯中分别装入 、初温都相同的水和煤油（选填“质量”或“体积”）。
（2）实验中选择相同规格的电加热器，可以认为在相同时间内水和煤油 相同，然后比较
的方法来完成探究实验的。
（3）根据实验测得的数据分别描绘出了水和煤油两种液体的温度随加热时间变化的图象，如图所示，
则 的吸热能力更强，因此“暖手宝”中装的储热液具有的比热容 。（选填：“较
大”或“较小”）
（4）由图象可得煤油的比热容为 J/（kg•℃）32．（7分）某班在探究“电流与电压和电阻的关系”的实验中，分成了两大组进行实验探究：
（1）甲实验小组为了研究“电阻中的电流与电压的关系”设计了如图所示的电路。
a．请你指出他们在电路连接上的三处错误： ， ， 。
b．该实验小组在器材选择上有一个元件选择是错误的，是 ，应换成 ，理由是： 。
接入的电阻 R R R R
1 2 3 4
电阻R/ 5 10 15 20
电流I/AΩ 1.0Ω0 0.50
（2）乙实验小组探究为了“电阻中的电流与电阻的关系”特选择了以下器材：学生电源、开关1个、
滑动变阻器R 一个、导线若干、四个定值电阻（R ＝5 、R ＝10 、R ＝15 、R ＝20 ），但是由于
0 1 2 3 4
粗心少领了一只电压表，多领了一只电流表。同学们通Ω过思考讨Ω论设计出了Ω如图2所Ω示的电路图，
并进行了实验（实验之前老师特别强调他们注意用控制变量法）．实验步骤如下：
a．先将各元件按电路图正确连接，接入的定值电阻分别为R ＝5 、R ＝10 ，调节滑动变阻器，读出
1 2
电流表的示数记如表： Ω Ω
b．把定值电阻R 换成R ， ，记下对应电流表A 的示数，填入表格中（请你帮他们完整这一步
2 3 2
的操作）；
c．再把R 换成R ，按上一步的操作进行调节，并记下对应电流表的示数，填入表格中；
3 4
d．分析数据得出结论： 。
33．（7分）在测量定值电阻的实验中：
（1）连接电路时开关应 。
（2）实物图如图甲所示，闭合开关前，滑动变阻器的滑片P应移至 （选填“A”或“B”）端。小青闭合开关后，移动滑片P到某一点时，电流表示数为0.2A，电压表示数如图乙所示，则计算出
的电阻值为 。
（3）小青仅把这一次实Ω验测量所得的阻值作为最后的结果，你认为合适吗？为什么？答： 。
（4）如图丙所示是其他两组同学根据测得数据作出的I﹣U图象，分析图象可知Ra R（选填
b
“＞”、“＝”或“＜”）。
（5）小珍连接好电路后闭合开关，发现无论如何移动变阻器的滑片P，电压表、电流表均有示数，但都
不改变，原因可能是 。（写出一种即可）
34．（5分）用如图所示的电路来测量未知电阻R 的阻值，R 阻值已知。
X 0
（1）将实验过程补充完整：
a．对照电路图连接好电路，并将滑动变阻器的滑片滑至阻值最大处；
b．闭合开关， 。
c．断开开关，整理器材。
（2）用测量所得的物理量和已知量符号表示出待测电阻R ＝ 。
X
（3）写出本实验中滑动变阻器的作用： 。
35．（5分）为了探究电流产生的热量跟什么因素有关，王军设计了如图所示的甲、乙两种装置，他将两
根阻值不同的电阻丝（R ＜R ）分别密封在两个完全相同的烧瓶中，并通过短玻璃管与相同的气球
1 2
相连，两次实验电源电压不变。
（1）在这个实验中，电流产生的热量多少是通过 体现出来的，像这种用能直接观测的量来显
示不容易直接观测的量的方法叫“ ”。
（2）如图甲所示的装置可探究电流产生的热量与 的关系；电阻丝R 和R 是 联的，其
1 2
目的是 。（3）在装置甲、乙的来两次实验中，通过比较相同时间里气球B与D的变化情况可探究电流产生的热
量与 的关系。
（4）在甲、乙两装置同时实验，在相同的通电时间里，与气球 （填气球字母标号）相通的电阻丝
产生热量最多。
36．（5分）要测量一个额定电压是3.8V的小灯泡的额定功率，估计小灯泡工作时的电阻约为10 ．现
有电流表、电压表、开关各一个，三个规格分别为“10 1A”、“50 0.5A”和“1k 0.1AΩ”的
滑动变阻器，导线若干，8V的电源一个。 Ω Ω Ω
（1）通过分析你认为小星应选用规格为 的滑动变阻器。
（2）请你根据电路图，用笔画线代替导线，将图甲中的器材连成实验电路。
（3）小星正确选择了滑动变阻器，按图连接好电路，闭合开关，发现灯泡不亮，电流表无示数，任意移
动滑动变阻器的滑片，电压表示数不变（示数不为零）．原因可能是 。
（4）小星排除故障后，继续实验。当电压表的示数为3.8V时，电流表的示数如图乙所示，则通过小灯
泡的电流为 A，该灯泡的额定功率是 W。2018-2019 学年辽宁省盘锦一中九年级（上）第三次月考物理
试卷
参考答案与试题解析
一、选择题（1-6题为单选，每小题2分，7-9为多选，每小题2分，共21分）
1．下列关于温度、内能、热量和做功的说法中正确的是（ ）
A．物体吸热，温度一定升高
B．物体的内能增大，一定是外界对物体做功
C．某一铁块，温度降低，内能一定减小
D．物体放热，温度一定下降
【分析】解决该题需要掌握：
（1）一切物体都具有内能，内能的大小跟质量、温度、状态有关。
（2）物体的内能发生变化，可能表现在物体的温度变化，也可能是状态的变化。
（3）改变物体内能的两种方式：做功和热传递。
【解答】解：
A、物体吸热时，温度不一定升高，例如：晶体在熔化过程中虽然继续吸热，但温度是不变的；说法错
误，不符合题意。
B、改变物体内能的方法有：做功和热传递；一个物体的内能增大，可能是外界对物体做了功，也可能
是发生了热传递；说法错误，不符合题意。
C、同一物体分子个数是一定的，当温度降低时，分子的热运动越缓慢，则分子的动能就越小，从而物
体的内能减小；由于铁块的质量不变，因此铁块的温度降低，内能一定减小；说法正确，符合题意。
D、物体放热时，温度不一定下降，比如：晶体在凝固过程中虽然继续放热，但温度是不变的；说法错
误，不符合题意。
故选：C。
【点评】 要正确理解温度、热量与内能的关系，以及改变内能的两种方式。
解决问①题的诀窍是：物体吸热或温度升高，内能一定增大；但物体的内能增大，不一定是由物体吸
②热或温度升高引起的。
2．如图所示，闭合电键S，灯L亮，一段时间后灯L熄灭。若电路中只有一处故障，且只发生在灯L或
R上。现用一只规格相同且完好的灯L′替换灯L，正确的判断是（ ）A．若灯L′亮，则灯L一定断路
B．若灯L′亮，则灯L一定短路
C．若灯L′不亮，则电阻R一定断路
D．若灯L′不亮，则电阻R一定短路
【分析】分析电路图，若用一只规格相同且完好的灯替换：
若灯亮，说明是原来的灯断路，其它地方完好，换上新灯泡后能发光；原来的灯短路，其它地方完好，
换上新灯泡能发光。
若灯不亮，说明电阻R开路，换上灯也不亮。
【解答】解：
若灯L′亮，说明其它电路是通的，则电阻R肯定完好，故障只能在灯L上，灯L可能是短路或断路，
故A、B错误；
若灯L′不亮，说明电路不通，则故障在电阻R上，考虑到小灯L原先不亮，则故障只能是电阻R断
路；故C正确，D错误。
故选：C。
【点评】故障在灯或电阻上，了解它们短路或断路时对电路的影响是本题的关键。
3．如图所示，电源电压保持不变，闭合开关后，当滑动变阻器的滑片P由左向右移动时，下列判断正
确的是（ ）
A．电路消耗的总功率变大 B．电压表示数变小
C．小灯泡变亮 D．小灯泡变暗
【分析】开关闭合后，灯泡与滑动变阻器串联，电压表测滑动变阻器右端与滑片P之间电阻两端的电
压，电流表测量电路中的电流；滑片由左向右移动时，滑动变阻器接入电路的电阻不变，根据欧姆
定律可知电路电流的大小和电阻、电压变化；根据P＝UI可知电路消耗功率的变化。
【解答】解：滑片由左向右移动时，滑动变阻器接入电路的电阻不变；根据I＝ 可知，电路中电流不变，即电流的表示数不变，所以灯泡的亮度不变，故CD错误；
因为电源电压不变，根据P＝UI可知，电路消耗的总功率不变，故A错误；
根据U＝IR可知，电压表的示数变小，故B正确。
故选：B。
【点评】本题主要考查欧姆定律的应用，难点是知道滑片移动过程中电路滑动变阻器两端的电压的变
化，要明白电流表和电压表分别测量哪一部分电路的电流和电压，还要知道串联电路电流和电压
的规律。
4．按照如图所示电路图连接好电路，闭合开关S，将滑动变阻器的滑片P向a端移动时，电路中电表
的示数和灯的亮度均发生了变化，下列说法正确的是（ ）
A．电流表示数增大，电压表示数减小，灯变亮
B．电流表示数增大，电压表示数增大，灯变亮
C．电流表示数减小，电压表示数增大，灯变暗
D．电流表示数减小，电压表示数减小，灯变亮
【分析】左右移动滑片，使连入的电阻变化，改变了电路中的电流，从而改变了小灯泡的亮度，同时使
电压重新分配。
【解答】解：闭合开关后，将滑动变阻器的滑片P向a端移动时，连入的电阻变大，使电路中的电流变
小，小灯泡亮度逐渐变暗；
根据U＝IR，加在灯两端的电压U 变小，所以：电压表示数（U ＝U﹣U ）逐渐变大
L R L
故选：C。
【点评】灵活应用滑动变阻器的变阻原理和串联电路的分压关系。
5．在如图所示的电路中，电源电压保持不变，当开关S由断开到闭合，电流表两次示数之比是1：5．闭
合S后，R 与R 的阻值之比和电功率之比分别是（ ）
1 2
A．4：1；1：4 B．1：4；4：1 C．1：5；5：1 D．5：1；1：5
【分析】当开关断开时，电路中只有R 接入，则由欧姆定律可得出电流与电阻的关系；当开关闭合后，
1两电阻并联，因电源电压不变，则可由欧姆定律可求得通过R 的电流，由并联电路的电流的规律
2
可求得总电流与两电阻的关系；
两电阻并联，则由功率公式P＝ 可求得功率关系。
【解答】解：当开关断开时，由欧姆定律可得：
I ＝ ；
1
当开关闭合时，通过R 的电流I ＝ ；
2 2
则电流表的示数I＝I +I ＝ ；
1 2
由题意知：
＝ ＝ ＝ ；
则解得：5R ＝R +R ；
2 1 2
即 ＝ ；
由功率公式P＝ 得：
R 消耗的电功率P ＝ ；
1 1
R 消耗的电功率P ＝ ；
2 2
则功率之比： ＝ ＝ ；
故选：A。【点评】本题考查欧姆定律、并联电路的电流规律及功率公式，题目中物理量用字母表示，故在计算中
要注意灵活准确地利用比例法求解。
6．小丽晚上想用台灯照明看书，她把“220V 25W”台灯的插头插入插座后，当闭合开关时，室内所
有电灯立即全部熄灭。原因可能是（ ）
A．台灯的插头内短路 B．插座处短路
C．台灯的灯座内短路 D．台灯的开关内短路
【分析】电路中电流过大的原因：一是短路，二是用电器的总功率过大。这两种情况都会使保险丝烧断
或跳闸，使室内电灯立即全都熄灭，因为是台灯，原因二不可能，可能是发生了短路，据此分析。
【解答】解：A、若台灯的插头内短路，即应该插上插头后保险丝就烧断，故A不符合题意；
B、若插座处短路，即应该还没有插台灯时，保险丝就烧断，故B不符合题意；
C、台灯的灯座内短路，当插头插入插座时，若闭合开关，会造成电源短路，使保险丝烧断或跳闸，使室
内电灯立即全都熄灭；故C正确。
D、若是台灯的开关处有短路，则在台灯插头插入插座时，电路就会出现短路，而不会等到闭合台灯开
关时才出现；故D错误。
故选：C。
【点评】本题考查了家庭电路故障的判断、短路对电路的影响及熔断器的作用，在平时的用电过程中，
要注意。

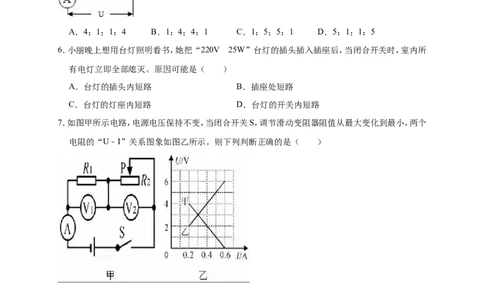

7．如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个
电阻的“U﹣I”关系图象如图乙所示。则下列判断正确的是（ ）
A．电源电压为10V
B．滑动变阻器R 的阻值变化范围为0～20
2
C．定值电阻R 的阻值为20 Ω
1
D．变阻器滑片在中点时，电Ω流表示数为0.3A【分析】由电路图可知，R 与R 串联，电压表V 测R 两端的电压，V 测R 两端的电压，电流表测电路
1 2 1 1 2 2
中的电流。
（1）根据电压变化的范围进行判断即定值电阻两端电压不会等于零，据此判断两个电阻的“U﹣I”
关系图象，当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，根据图象读出电路中的最
小电流和两电阻两端的电压，根据串联电路的电压特点求出电源的电压，根据欧姆定律求出R 的
1
阻值和滑动变阻器的最大阻值；
（2）变阻器滑片在中点时，求出变阻器连入电路的电阻值，然后根据电阻的串联和欧姆定律求出电路
中的电流。
【解答】解：（1）当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，R 两端的电压最大，R
1 2
两端的电压为0，
由图象可知，甲为滑动变阻器R 的U﹣I关系图象，乙为电阻R 的U﹣I图象，
2 1
当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，由U﹣I图象可知，电路中的最小电流I
＝0.2A，R 两端的电压U ＝2V，R 两端的电压U ＝4V，
最小 1 1 2 2
因串联电路中总电压等于各分电压之和，
所以，电源电压：
U＝U +U ＝2V+4V＝6V，故A错误；
1 2
由I＝ 可得，定值电阻R 的阻值：
1
R ＝ ＝ ＝10 ，故C错误；
1
Ω
滑动变阻器的最大阻值：
R ＝ ＝ ＝20 ；
2
Ω
所以滑动变阻器R 的阻值变化范围为0～20 ，故B正确；
2
Ω
（2）变阻器滑片在中点时，R ＝ R ＝ ×20 ＝10 ；R ＝10 ，则两电阻的阻值相等，
2中 2 1
Ω Ω Ω
因串联电路中总电阻等于各分电阻之和，
所以，电路中的电流：
I′＝ ＝ ＝0.3A，故D正确。故选：BD。
【点评】本题考查串联电路电流和电压的规律以及滑动变阻器的使用，关键是欧姆定律的应用，要明
白电路各个用电器的连接情况，还要会看“U﹣I”关系图象。在电学中，有些题目的信息是通过图
象给出的，所以要会读电路图中的信息和U﹣I图象中的信息。
8．关于“8V 4W”的灯L 和“4V 2W”的灯L ，下列说法中正确的是（ ）
1 2
A．L 的电阻大于L 的电阻
1 2
B．两灯均正常工作时，L 较亮
1
C．两灯串联在12V电源两端时都能正常发光
D．两灯并联时，两端最大可加8V电压
【分析】已知两灯额定电压和额定功率，根据R＝ 分别计算出灯的电阻，然后比较出大小即可；灯
泡的实际功率决定灯泡的亮度；根据串联电路处处电流相等和并联电路两端的电压相等分析电源
的最大电压。
【解答】解：A、因为R ＝ ＝ ＝16 ，R ＝ ＝ ＝8 ，所以R ＞R ，所以A选项正确；
1 2 1 2
Ω Ω
B、因为L 的额定功率大于L 的额定功率，所以L 比较亮，故B选项正确；
1 2 1
C、因为 I ＝ ＝0.5A，I ＝ ＝0.5A，且I ＝I ，所以两灯串联后都能够正常发光，且电压为8V+4V
1 2 1 2
＝12V；故C选项正确；
D、因为并联电路两端电压都相等，为了确保每个灯泡都不会烧坏，所以并联电路两端的电压为额定
电压较小的，即4V，故D选项错误。
故选：ABC。
【点评】本题考查了串联电路的电流特点和并联电路的电压特点，以及电功率公式的灵活应用；会根
据欧姆定律判断串联电路的最大电流和并联电路两端最大电压是解决本题的关键。
9．如图，电源电压为6V不变，电流表量程为“0～0.6A”，电压表量程为“0～3V”，滑动变阻器为
“20 2A”，灯泡L标有“3V0.9W”字样（灯丝电阻不变）．为了保证电路中各元件安全，下列说
法正Ω确的是（ ）A．滑动变阻器阻值的变化范围为0～20
B．电流表示数的变化范围为0.2A～0.3AΩ
C．电路消耗总功率的变化范围为1.2W～1.8W
D．电灯消耗功率的变化范围为0.4W～0.9W
【分析】由电路图可知，滑动变阻器R与灯泡L串联，电压表测灯泡两端的电压，电流表测电路中的电
流。
（1）P＝UI求出灯泡的额定电流，然后与电流表的量程和滑动变阻器允许通过的最大电流相比较确定
电路中的最大电流，此时滑动变阻器接入电路中的电阻最小，灯泡消耗的电功率最大，电路消耗的
总功率最大，根据欧姆定律求出灯泡的电阻和电路的最小总电阻，根据电阻的串联求出滑动变阻
器接入电路中的最小阻值，然后得出滑动变阻器接入电路中阻值的范围，根据P＝UI求出该电路
的最大功率；
（2）当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电路消耗的功率和灯泡消耗的功率
最小，根据电阻的串联和欧姆定律求出电路中的最小电流，然后确定电流表的变化范围，根据P＝
I2R求出电灯消耗的最小功率，然后确定电灯消耗功率的变化范围，根据P＝UI求出电路消耗的最
小功率，然后确定电灯消耗功率的变化范围。
【解答】解：由电路图可知，滑动变阻器R与灯泡L串联，电压表测灯泡两端的电压，电流表测电路中
的电流。
（1）由P＝UI可得，灯泡正常发光时的电流：
I ＝ ＝ ＝0.3A，
L额
因串联电路中各处的电流相等，且电流表的量程为0～0.6A，滑动变阻器允许通过的最大电流为2A，
所以，电流表的最大示数为I ＝0.3A，
大
此时滑动变阻器接入电路中的电阻最小，灯泡消耗的电功率0.9W最大，电路消耗的总功率最大，
由I＝ 可得，灯泡的电阻和电路的总电阻分别为：
R ＝ ＝ ＝10 ，R＝ ＝ ＝20 ，
L
Ω Ω
因串联电路中总电阻等于各分电阻之和，
所以，滑动变阻器接入电路中的最小阻值：
R ＝R﹣R ＝20 ﹣10 ＝10 ，
滑 L
Ω Ω Ω滑动变阻器的电阻允许调节的范围是10 ～20 ，故A错误；
该电路的最大功率： Ω Ω
P ＝UI ＝6V×0.3A＝1.8W；
大 大
（2）当滑动变阻器接入电路中的电阻最大时，电流表的示数最小，电路消耗的功率和灯泡消耗的功率
最小，
此时电路中的电流：
I ＝ ＝ ＝0.2A，
小
所以，电流表示数的变化范围是0.2A～0.3A，故B正确；
灯泡消耗的最小功率：
P ′＝I 2R ＝（0.2A）2×10 ＝0.4W，
L 小 L
所以，电灯消耗功率的变化范Ω围为0.4W～0.9W，故D正确；
电路消耗的最小功率：
P ＝UI ＝6V×0.2A＝1.2W，
小 小
所以，该电路消耗的总功率的变化范围为1.2W～1.8W，故C正确。
故选：BCD。
【点评】本题考查了串联电路的特点和欧姆定律、电功率公式的应用，关键是根据灯泡的额定电流和
电流表的量程确定电路中的最大电流，对于选择题并不一定完全解答选项，只要有不正确的地方，
本选项即为不正确。
二、填空题（每空1分，共28分）
10．电冰箱里的食物容易变干和相互“窜味”，请你从物理角度分析，食物“窜味”属于 扩散 现
象；用胶粘剂可以把装修板材粘在一起，这说明 分子间存在引力 。
【分析】一切物体的分子都在永不停息的做无规则运动，由于分子的体积很小，分子的运动无法用肉
眼直接看到，但可以通过气味、颜色的变化来体现；分子间存在相互的引力和斥力。
【解答】解：电冰箱里的食物容易变干或相互“窜味”，从物理学角度分析，食物“窜味”属于扩散现
象；
用胶粘剂可以把装修板材粘在一起，这说明分子间存在引力。
故答案为：扩散；分子间存在引力。
【点评】本题考查了分子的运动、分子间的作用力，难度不大，但密切联系生活，属于中考的热点。
11．（5分）如图，试管中装有水，用软木塞塞住，加热使水沸腾，水蒸气会把木塞冲出，图示情景类似
于四冲程内燃机工作过程中的 做功 冲程，这个情景中是 内 能转化为 机械 能。一台单缸四冲程汽油机的飞轮转速为1200r/min，该汽油机每秒钟完成 4 0 个冲程，做功 1 0 次。
【分析】 内燃机做功冲程，是内能转化为机械能的冲程。
在四冲①程内燃机曲轴转一圈，完成2个冲程，1个工作循环中包括4个冲程并对外做功1次。
【②解答】解： 内燃机做功冲程：气缸内气体爆发性燃烧。燃烧产生高温高压的气体迅速膨胀，推动活
塞做功。①做功冲程将内能转化为机械能。
飞轮转速是1200r/min＝20r/s，因一个工作循环转2圈，完成4个冲程，做功一次；
②所以每秒完成10个工作循环，完成40个冲程，做功10次；
故答案为： 做功；内；机械。 40；10。
【点评】解①决此题要结合内燃机的②四个冲程工作特点进行分析解答，属于易错题目。
12．汽车发动机一般用水来冷却，这是利用了水的 比热容 较大的特性。质量均为2kg的水和酒精，
升高相同的温度，它们吸收的热量之比Q ：Q ＝ 7 ： 4 。[水的比热容为4.2×103J/（kg•℃），
水 酒精
酒精的比热容为2.4×103J/（kg•℃）]。
【分析】（1）利用水的比热容大的特点分析；
（2）知道水和酒精的质量相等、升高的温度相等，又知道水和酒精的比热容，利用Q＝cm△t求吸收热
量的关系。
【解答】解：（1）因为水的比热容较大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量
多，所以汽车发动机用水来冷却；
（2）由题知，m ＝m ，△t ＝△t ，
水 酒精 水 酒精
∵Q ＝cm△t，
吸
∴水和酒精吸收的热量：
Q ：Q ＝c m △t ：c m △t
水 酒精 水 水 水 酒精 酒精 酒精
＝c ：c
水 酒精
＝4.2×103J/（kg•℃）：2.4×103J/（kg•℃）
＝7：4。
故答案为：比热容，7：4。
【点评】本题考查了水的比热容大的特点及应用、热量计算公式的应用，应用好“m、△t相同时，Q与
c成正比”，通过计算得以证明。13．（1分）如图所示的电路中，电压表所用的量程不明，当电路闭合后，V 和V 的示数分别如图所示。
1 2
则V 用的量程是 0 ～ 1 5 V，小灯泡L 两端的电压是 3. 5 V。
1 1
【分析】由电路图分析电路结构，根据电路结构判断两电压表示数大小关系，然后根据图示电压表确
定其量程，然后读出其示数，由串联电路特点求出灯泡两端电压。
【解答】解：
由电路图可知，两灯泡串联，电压表V 测串联总电压，电流表V 测灯L 两端电压；
1 2 2
由串联电路的电压特点知，电压表V 示数应大于V 示数，由图乙所示电压表可知，电压表V 指针偏
1 2 1
角小于V 指针偏角，所以V 量程为0～15V，其分度值为0.5V，示数为6V，V 量程为0～3V，其分
2 1 2
度值为0.1V，示数为2.5V，
灯泡L 两端电压：U ＝U ﹣U ＝6V﹣2.5V＝3.5V。
1 1 V1 V2
故答案为：0～15；3.5。
【点评】本题考查了确定电压表量程、求灯泡两端电压，关键分析清楚电路结构、应用串联电路特点即
可解题。电表读数时要先确定其量程与分度值，然后再读数。
14．验电器是根据同种电荷相互 排斥 的原理制成的。有A、B两验电器，A带正电，B不带电，现用
金属棒把验电器A、B两金属球连接起来的瞬间，金属棒中电流方向从 A 到 B （选填“A到
B”或“B到A”）。
【分析】（1）验电器是利用同种电荷相互排斥的原理工作的；
（2）人们把正电荷定向移动的方向规定为电流的方向，所以负电荷定向移动的方向与电流的方向相
反
【解答】解：据课本可知，验电器是利用同种电荷相互排斥的原理制成的；
由题知，有A、B两验电器，A带正电（即A缺少电子），B不带电；
当用金属棒把验电器A、B两金属球连接起来时，电子会发生定向移动，电子从B移动到A，使验电器
B也带上了电；由于电子带的是负电荷，电流方向与电子定向移动的方向相反，所以电流方向由A
到B。
故答案为：排斥；A到B。
【点评】本题考查了电流的方向，要明确电流的形成与电流方向的区别：电荷的定向移动形成电流，发生定向移动形成电流的可能是正电荷，也可能是负电荷，还可能是正、负电荷同时向相反方向发生
定向移动；而电流方向是人们规定的，把正电荷定向移动的方向规定为电流方向。
15．“6V、3W”的小灯泡要接在10V的电源上使它正常发光，应串联一个阻值为 8 的电阻。若
它直接接在3V的电源上时，其实际功率为 0.7 5 W。 Ω
【分析】（1）要想让小灯泡正常发光，小灯泡两端电压必须为额定电压，因此可利用串联分压来分析；
小灯泡与电阻串联，可利用公式I＝ 计算出电路中的电流，再利用公式R＝ 计算出电阻；
（2）小灯泡的电阻保持不变，可利用公式R＝ 计算电阻，再利用公式P ＝ 计算实际功率。
实
【解答】解：（1）∵实际电压为10V，而小灯泡的额定电压为6V，
∴因此需要串联一个电阻分担一部分电压；
电阻两端电压：U ＝U﹣U ＝10V﹣6V＝4V，
阻 灯
电路中电流：I＝I ＝I ＝ ＝ ＝0.5A；
阻 灯
电阻阻值：R ＝ ＝ ＝8 ；
阻
Ω
（2）灯泡电阻：R ＝ ＝ ＝12 ，
灯
Ω
灯泡实际功率：P ＝ ＝ ＝0.75W。
实
故答案为：8；0.75。
【点评】本题考查了串联分压的特点，利用串联电路的特点和欧姆定律计算出串联电阻的大小，关键
是利用公式P ＝ 计算实际功率。
实
16．（1分）家用电能表的盘面上，标有3000R/kW•h的字样，当接入一个用电器正常工作时，1min内
电能表的转盘转了15转，则该电器消耗的实际功率是 30 0 W。
【分析】已知消耗1kW•h的电能，电能表的转盘转动3000转，可求转15转消耗的电能，根据公式P＝可求该电器消耗的实际功率
【解答】解：电能表的转盘转15转，该电器消耗的电能：
W＝ kW•h×15＝0.005kW•h，
该电器消耗的实际功率：
P＝ ＝ ＝0.3kW＝300W。
故答案为：300。
【点评】本题考查电功率的计算，关键是公式及其变形的灵活运用，重点是理解电能表参数的物理意
义，解题过程中还要注意单位的换算。
17．在我国家庭电路中火线与零线之间的电压为 22 0 V，生活中可以用 测电笔 来判断火线与
零线。
【分析】（1）家庭电路中有火线和零线，火线和零线之间的电压为220V；
（2）测电笔的用途是辨别家庭电路中的火线和零线的，能使氖管发光的是火线，不能使氖管发光的是
零线。
【解答】解：（1）我国家庭电路中火线和零线之间的电压为220V；
（2）我们用测电笔来辨别火线与零线，测电笔接触火线时，氖管发光；测电笔接触零线时，氖管不发光。
故答案为：220；测电笔。
【点评】本题考查了火线和零线之间的电压以及辨别方法，是一道基础题目。
18．冬天，人们习惯用“热水袋”焐手，这是利用 热传递 的方式获取内能；“神舟”飞船穿越大
气层返回地面时，与大气层摩擦，通过 做功 的方式使自身温度升高。
【分析】改变物体的内能的方式有做功和热传递，这两种方式是等效的。做功改变物体内能的实质是
内能和其它形式能的转化；热传递改变物体内能的实质是内能的转移。
【解答】解：冬天，人们习惯用“热水袋”焐手，这是将热水袋的内能传递给手，使手的内能增大，利用
热传递的方式获取内能；
当飞船穿越大气层返回地面时，飞船和大气摩擦生热，飞船表面温度升高，这是通过克服摩擦做功的
方式使其内能增加的。
故答案为：热传递；做功。
【点评】此题考查了学生对改变物体内能的方式的理解和掌握，体现了物理与科技生活的联系，难度
不大。19．（4分）把标有“6V3W”的灯泡L 和标有“12V3W”的灯泡L 串联接在电压为6V的电源两端，
1 2
其灯丝长短相同，可发现 L 灯泡的灯丝较粗（选填“L ”或“L ”）；通过它们的电流为 0. 1
1 1 2
A，它们消耗的功率之比为 1 ： 4 ；若将它们并联接在该电源上，消耗的总功率为 3.7 5 W。
【分析】（1）由灯泡的铭牌可知灯泡的额定电压与额定功率，可利用公式R＝ 判断出甲、乙两个灯
泡电阻的大小关系；
导体电阻的大小与导体的长度、横截面积和材料有关，同种材料的导体长度相同时，横截面积越小，
电阻越大；横截面积越大，电阻越小；
（2）已知灯泡的额定功率和额定电压，根据公式R＝ 可求灯泡的电阻，根据公式I＝ 求出串联电
路的电流，再利用公式P＝I2R求出它们消耗的功率之比。
先计算并联后的总电阻，再利用公式P＝ 求出它们消耗的总功率
【解答】解：（1）由P＝UI＝ 可知，两灯泡的电阻：
R ＝ ＝ ＝12 ，
1
Ω
R ＝ ＝ ＝48 ，
2
Ω
则两灯泡的电阻关系为R ＜R ；
1 2
因在材料和长度一定时，导体的电阻与横截面积有关，且横截面积越大，电阻越小，
所以，两灯丝长短一样时，灯泡L 的电阻较小，灯丝较粗；
1
（2）灯泡L 电阻：
1
R ＝ ＝12 ，
1
Ω
灯泡L 的电阻：
2
R ＝ ＝ ＝48 ，
2
Ω串联时通过它们的电流：
I ＝ ＝ ＝0.1A，
串
它们消耗的功率之比：
＝ ＝ ＝ ＝ ，
并联后总电阻：
R ＝ ＝ ＝9.6 ，
并
Ω
消耗的总功率：
P＝ ＝ ＝3.75W。
故答案为：L ；0.1；1：4；3.75。
1
【点评】本本题考查电阻、电流、电功率的计算，关键是公式及其变形的灵活运用，难点是知道串、并联
电路电阻的规律，还要知道串联电路电流的规律。
20．有一种亮度可以调节的小台灯，其电路图如图甲所示。电源电压为15V，通过灯泡L的电流跟其
两端电压的关系如图乙所示，灯泡L的额定电压为12V．则灯泡L的额定功率为 9. 6 W；调节滑
动变阻器R，使灯泡L的功率为3.6W，此时滑动变阻器R连入电路的阻值为 1 5 。
Ω
【分析】从图象上可以看出，当灯泡L的额定电压为12V时，对应的额定电流为0.8A，根据公式P＝UI
可求灯泡L的额定功率。
根据灯泡的实际功率，从图象中找出对应的电流、电压值，根据串联分压，可求出变阻器两端的电压，
利用欧姆定律就可算出变阻器连入电路的阻值。
【解答】解：灯泡L的额定功率P ＝U I ＝12V×0.8A＝9.6W；
额 额 额
当灯泡L的功率为3.6W时，根据图象可知，灯两端的电压为6V，通过的电流为0.6A，
灯与变阻器串联，各处电流相等，通过变阻器的电流为0.6A。
变阻器两端的电压U ＝U﹣U ＝15V﹣6V＝9V，
阻 灯
变阻器连入电路的阻值R＝ ＝ ＝15 。
Ω
故答案为：9.6；15。
【点评】本题考查额定功率、电阻、电流、电压的计算，关键是公式及其变形的灵活运用，难点是计算滑
动变阻器接入电路的电阻，我们还要学会从题目所给信息中找到有用的数据。
21．一台线圈电阻为3 的电动机，接在12V的电源上时，通过电动机的电流为0.5A，在2min内电流
产生的热量是 9 0 Ω J，转化成的机械能是 63 0 J。
【分析】由焦耳定律可以求出线圈产生的热量；由W＝UIt求出电动机消耗的总电能，然后求出电动机
输出的机械能。
【解答】解：电流产生的热量：
Q＝I2Rt＝（0.5A）2×3 ×60s×2＝90J，
电动机消耗的电能： Ω
W＝UIt＝12V×0.5A×60s×2＝720J，
电动机转化成的机械能：
W ＝W﹣Q＝720J﹣90J＝630J；
机械
故答案为：90；630。
【点评】本题考查了求热量、机械能，应用焦耳定律、电功公式即可正确解题；要注意电动机为非纯电
阻电路，电动机消耗的总电能等于热量与输出的机械能之和。
22．（1分）如图所示，电源电压恒定，电阻R ＝10 ，当滑动变阻器R的滑片P由a移到b时，电压表
1
示数由2V增大到5V，则在这一过程中，R 两端Ω电压将 变小 ，电流表的示数将 变小 （选填
1
“变大”“变小”或“不变”），电路中的电流的变化值为 0. 3 A。
【分析】由电路图可知，R 与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电
1
流；当滑动变阻器R的滑片P由a移到b时，可知电路中总电阻的变化，根据欧姆定律可知电流表
示数的变化、R 两端电压电压的变化；根据串联电路的电压特点和欧姆定律可知电路中的电流的
1
变化值。【解答】解：当滑动变阻器R的滑片P由a移到b时，滑动变阻器接入电路的电阻变大；
根据欧姆定律可知电路中的电流变小，即电流表的示数变小；
根据U＝IR可知R 两端电压变小；
1
由串联电路的电压特点可知，
滑动变阻器两端的电压变化量△U 的绝对值等于R 两端的电压变化△U 的绝对值，
ab 1 1
根据欧姆定律可知电路中的电流的变化值：
△I＝ ＝ ＝ ＝0.3A。
故答案为：变小；变小；0.3。
【点评】本题主要考查了串联电路特点和欧姆定律的灵活应用，关键是把电压表示数的变化转化法为
定值电阻两端的电压来处理。
三、作图题（共9分）
23．（3分）如图所示，电流表量程为0～0.6A和0～3A，电压表量程为0～3V和0～15V，滑动变阻器
的阻值为0～10 ，两节干电池（串联使用），一个开关还有若干导线，用这些器材测一个5 左右的
电阻阻值。 Ω Ω
要求：滑动变阻器滑片P向左滑动时，电流表示数变大；电压表测量滑动变阻器两端电压。
（1）画出相应的实验电路图，
（2）根据电路图连接实物图。
【分析】（1）根据滑动变阻器滑片P向左滑动时，电流表示数变大，确定变阻器的连接，电压表与变阻
器并联，电流表串联在电路中；
（2）电源电压为3V，电压表选用小量程与变阻器并联，由欧姆定律得出电路中的最大电流确定电流
表选用小量程串联在电路中，根据电路图连接实物图。

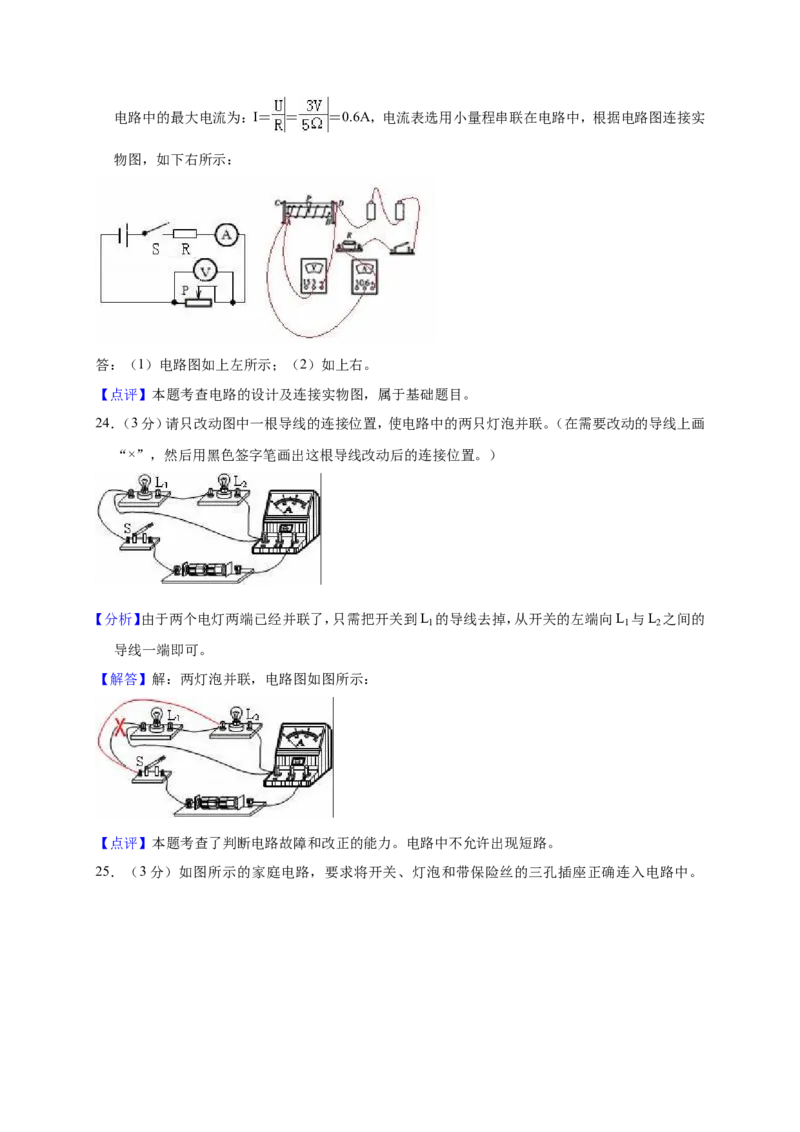

【解答】解：（1）滑动变阻器滑片P向左滑动时，电流表示数变大，即电阻变小，P以左电阻丝连入电路
中，电压表与变阻器并联，电流表串联在电路中，电路图如下左所示；
（2）电源电压为3V，电压表测量滑动变阻器两端电压，电压表选用小量程与变阻器并联，由欧姆定律，电路中的最大电流为：I＝ ＝ ＝0.6A，电流表选用小量程串联在电路中，根据电路图连接实
物图，如下右所示：
答：（1）电路图如上左所示；（2）如上右。
【点评】本题考查电路的设计及连接实物图，属于基础题目。
24．（3分）请只改动图中一根导线的连接位置，使电路中的两只灯泡并联。（在需要改动的导线上画
“×”，然后用黑色签字笔画出这根导线改动后的连接位置。）
【分析】由于两个电灯两端已经并联了，只需把开关到L 的导线去掉，从开关的左端向L 与L 之间的
1 1 2
导线一端即可。
【解答】解：两灯泡并联，电路图如图所示：
【点评】本题考查了判断电路故障和改正的能力。电路中不允许出现短路。
25．（3分）如图所示的家庭电路，要求将开关、灯泡和带保险丝的三孔插座正确连入电路中。【分析】（1）灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套。
（2）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。
【解答】解：（1）灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这
样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。
（2）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。
【点评】掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性。
四、简答题（共4分）
26．（4分）某白炽灯的灯丝被烧断了，轻轻摇动灯泡，使断了的灯丝重新搭接在一起。把这盏灯重新接
入电路，发现：（1）灯泡发光时比之前更亮一些；（2）工作一段时间后，灯丝搭接处再次被烧断了。
请利用所学的物理知识解释这两个现象。
【分析】灯丝搭接后，接入电路的灯丝变短、电阻变小，电压不变，根据P＝ 分析其功率变化，而灯
的亮度取决于灯的实际功率，进而得出亮度变化；
重新搭接的灯泡使用时，电流一定，搭接处电阻较大，再根据P＝I2R比较和其它地方的功率关系，据
Q＝W＝Pt可知同样时间产生的热量关系，从而得出答案。
【解答】答：
（1）搭接后，灯丝总长度变短，总电阻变小； 照明电路电压一定，根据P＝ ，灯泡消耗的电功率变
大，灯泡变亮。
（2）由于搭接处接触面积变小，搭接处的电阻比与之相同长度灯丝的电阻大，由于灯丝各处电流相同，
根据P＝I2R，搭接处的电功率比与之相同长度灯丝的电功率大，根据Q＝W＝Pt可知同样时间产
生的热量多，所以在搭接的地方容易烧断。【点评】本题中考查了灯丝搭接后的功率变化，要灵活运用电功率公式P＝ 和P＝I2R，注意使用条
件。
五、计算题（共22分）
27．（8分）百公里油耗指的是汽车在道路上行驶时每百公里平均燃料消耗量，是汽车耗油量的一个衡
量指标。由于多数车辆在90公里/时接近经济车速，因此大多对外公布的理论油耗通常为90公
里/小时的百公里匀速油耗。经出厂测试，某品牌汽车百公里理论油耗为8L，汽车发动机的输出功
率为23kW（已知汽油的密度为0.75×103kg/m3，热值为4.6×107J/kg）．试求：
（1）8L汽油完全燃烧放出的热量；
（2）测试时间内发动机所做的功；
（3）该品牌汽车发动机的热机效率。
【分析】要解决此题需要掌握热机效率的概念：热机用来做有用功的能量与燃料完全燃烧放出的热量
之比；其中根据公式W＝Pt计算出发动机做的功，即有用功；根据公式Q＝mq计算出燃料完全燃
烧放出的能量，最后根据公式 ＝ 计算热机的效率。
η
【解答】解：（1）汽车百公里耗油的体积：V＝8L＝8×10﹣3m3，
由 ＝ 得，汽油的质量：m＝ V＝0.75×103kg/m3×8×10﹣3m3＝6kg，
ρ ρ
汽油完全燃烧放出的能量：
Q＝mq＝6×4.6×107J/kg＝2.76×108J；
（2）汽车的速度：v＝90km/h＝25m/s，
由P＝ 得，在一百公里内发动机做的功为：
W＝Pt＝P× ＝2.3×104W× ＝9.2×107J；
（3）发动机的效率
＝ ×100%＝ ×100%≈33%。
η
答：（1）8L汽油完全燃烧放出的热量是3.68×108J；
（2）测试时间内发动机所做的功8×107J；（3）发动机的效率是33%。
【点评】此题主要考查了热机效率的计算，热量的计算。涉及到的知识点较多，有一定的拔高难度，属
于难题。
28．（6分）如图所示，电源电压保持不变，灯泡上标有“12V 6W”，定值电阻R ＝120 ，滑动变阻器
1
R
2
上标有“50 、1A”，电压表的量程选用“0〜3V”。断开S
2
，闭合S和S
1
，滑片PΩ移到B端，灯
泡刚好正常发光Ω。
（1）将滑片P移到B端，三个开关都闭合，lmin内电路消耗的电能是多少？
（2）断开S ，闭合S和S ，在安全前提下，调节滑片P的过程中，电路消耗的最小功率是多少？
1 2
【分析】（1）断开S ，闭合S和S ，滑片P移到B端，电路为灯泡的简单电路，灯泡刚好正常发光，可得
2 1
电源电压等于小灯泡的额定电压；将滑片P移到B端，三个开关都闭合，灯泡L和R 并联，根据W
1
＝ t可求lmin内电路消耗的电能；
（2）断开S ，闭合S和S 时，R 与滑动变阻器R 串联；当电压表示数最大为3V时，滑动变阻器接入
1 2 1 2
电阻值最大，电路中的电流最小，电路中的功率最小；根据电压表的量程和滑动变阻器的阻值确定
电路的最小电流，并根据P＝UI求出电路消耗功率的最小值。
【解答】解：
（1）断开S ，闭合S和S ，滑片P移到B端，电路为灯泡的简单电路，因灯泡刚好正常发光，所以可知
2 1
电源电压等于小灯泡的额定电压，即U＝U ＝12V；
L额
将滑片P移到B端，三个开关都闭合，灯泡L和R 并联，
1
因并联电路中各支路两端的电压等于电源电压，所以此时灯泡仍然正常发光，即P ＝6W，
L
则lmin内电路消耗的电能：
W＝W +W ＝P t+ t＝6W×1×60s+ ×60s＝360J+72J＝432J；
L R L
（2）断开S ，闭合S和S ，R 与滑动变阻器R 串联，电压表测变阻器两端的电压，
1 2 1 2电压表的量程选用“0～3V”，当电压表示数最大为3V时，由串联分压规律可知，滑动变阻器接入电
阻值最大，
因串联电路电流处处相等，
所以根据欧姆定律可得： ＝ ，
即 ＝ ，
解得变阻器接入电路的最大阻值：R ＝40 ；
2
则电路中的最小电流： Ω
I ＝ ＝ ＝0.075A，
min
所以电路消耗的最小功率：
P ＝UI ＝12V×0.075A＝0.9W。
min min
答：（1）将滑片P移到B端，三个开关都闭合，lmin内电路消耗的电能是432J；
（2）断开S ，闭合S和S ，在安全前提下，调节滑片P的过程中，电路消耗的最小功率是0.9W。
1 2
【点评】本题考查了串、并联电路的特点以及欧姆定律、电功率公式的灵活应用，关键是开关闭合、断
开时电路串并联的辨别，要注意在确保电路安全的情况下电路最小电流的确定。
29．（8分）图甲是一家用电暖器，有“低温”，“中温”，“高温”三档，铭牌见下表（“高温”档功
率空出），图乙为其简化的电路原理图，S是自我保护开关，电暖器跌倒时，S自动断开，切断电源，
保证安全，闭合S 为“低温”档。请完成下列问题：
1
××牌电暖器
额定电压 220V
额定功率 低温档 550W
中温档 1100
W
高温档
频率 50Hz
（1）“低温”档正常工作时的电阻是多少？
（2）“高温”档正常工作时的总电流是多少？
（3）若某房间内空气质量为60kg，空气温度为10℃，设定空气的比热容为1.1×103J（/ kg•℃）且保持不
变，用该电暖器的“高温”档正常工作20分钟，放出热量的50%被房间内的空气吸收，那么可使此房间的空气温度升高多少℃？
【分析】（1）电暖器在低温档时，由P＝ 可求电阻；
（2）根据P＝UI求出高温档时正常工作的电流；
（3）根据W＝P t可求产生的热量，根据Q ＝ W可得空气吸收的热量，根据Q ＝cm△t可得房间
高 吸 吸
的空气温度升高多少℃。 η
【解答】解：（1））闭合S 为“低温”档，R 单独接入电路，由P＝ 可求“低温”档正常工作时的电
1 1
阻是：
R ＝ ＝ ＝88 ；
1
Ω
（2）闭合S 为“低温”档，R 单独接入电路，单独闭合S 为“中温”档，高温档为S 、S 同时闭合，
1 1 2 1 2
R 、R 并联，
1 2
P ＝P +P ＝550W+1100W＝1650W，
高温 低温 中温
根据P＝UI可得高温档时正常工作的电流：
I＝ ＝ ＝7.5A，
（3）电暖器的“高温”档正常工作20分钟，放出的热量：
W＝P t＝1650W×20×60s＝1.98×106J；
高温
空气吸收的热量：
Q ＝ W＝50%×1.98×106J＝0.99×106J；
吸
由Q η＝cm△t可得，房间的空气温度升高：
吸
△t＝ ＝ ＝15℃。答：（1）“低温”档正常工作时的电阻是88 ；（2）“高温”档正常工作时的总电流是7.5A；（3）可使
此房间的空气温度升高15℃。 Ω
【点评】本题考查了热量公式、效率公式和电功率公式的灵活应用，关键是不同档位时电路连接方式
的判断，常见题目。
六、实验题（每空1分，共36分）
30．（4分）在“探究改变内能方式的实验”中根据实验现象，回答以下问题：
（1）实验现象：当活塞迅速下压时，棉花会燃烧。
（2）现象分析：因为活塞对空气 做功 ，使空气的 内能 增加， 温度 升高，达到棉花的着火点，
从而使棉花燃烧起来。
（3）实验结论： 做功可以改变物体的内能 。
【分析】（2）做功可以使内能与机械能之间进行转化：对物体做功，物体内能会增加；物体对外做功，物
体内能会减少；
（3）分析实验中的现象，根据能量的转化关系找出原因。
【解答】解：
（2）用力把活塞迅速下压，活塞对空气做功，空气内能增加，把能量传给棉花团，棉花团温度升高，到
达着火点，燃烧起来；
（3）在此实验过程中，是通过做功的方式改变了棉花的内能，即结论为：做功可以改变物体的内能。
故答案为：（2）做功； 内能；温度；（3）做功可以改变物体的内能。
【点评】本题考查做功改变内能的实例，注意分析能量间的转化及对现象的观察总结。
31．（6分）在探究“比较不同物质吸热能力”的实验中：
（1）在两个完全相同的烧杯中分别装入 质量 、初温都相同的水和煤油（选填“质量”或“体
积”）。
（2）实验中选择相同规格的电加热器，可以认为在相同时间内水和煤油 吸热 相同，然后比较 升
高温度 的方法来完成探究实验的。
（3）根据实验测得的数据分别描绘出了水和煤油两种液体的温度随加热时间变化的图象，如图所示，则 水 的吸热能力更强，因此“暖手宝”中装的储热液具有的比热容 较大 。（选填：“较
大”或“较小”）
（4）由图象可得煤油的比热容为 2.1×1 0 3 J/（kg•℃）
【分析】（1）（2）我们使用相同的加热器通过加热时间的长短来比较吸热多少，这种方法叫转化法。
比较物质吸热能力的2种方法：
使相同质量的不同物质升高相同的温度，比较吸收的热量（即比较加热时间），吸收热量多的吸热
①能力强；
使相同质量的不同物质吸收相同的热量（即加热相同的时间），比较温度的变化，温度变化小的吸
②热能力强；
（3）根据比较吸热能力的第2种方法分析水的吸热能力更强；根据Q＝cm△t分析回答；
（4）质量和初始温度均相同的两种液体，加热5分钟，分别求出水和煤油升高的温度，根据c＝ ，
在质量和吸热相同的情况下，比热容c与△t成反比，求出煤油的比热容。
【解答】解：（1）根据比较吸热能力的两种方法，要控制不同物质的质量相同，故在两个完全相同的烧
杯中分别装入质量、初温都相同的水和煤油；
（2）实验中选择相同规格的电加热器，根据转换法，可以认为在相同时间内水和煤油吸热相同，根据
比较吸热能力的第1种方法，然后比较升高温度的方法来完成探究实验的；
（3）根据水和煤油两种液体的温度随加热时间变化的图象知，加热相同时间，水升温慢，根据比较吸
热能力的第2种方法，则水的吸热能力更强；
根据Q＝cm△t，质量相同的不同液体降低相同的温度，比热容大的液体放热多，因此“暖手宝”中装
的储热液具有的比热容较大；
（4）如果质量和初始温度均相同的两种液体，加热5分钟，水升温30°C﹣10°C＝20°C，煤油升温：
50°C﹣10°C＝40°C，根据c＝ ，在质量和吸热相同的情况下，比热容c与△t成反比，故煤油
的比热容是：c＝ ×4.2×103J/（kg•℃）＝2.1×103J/（kg•℃）。
故答案为：（1）质量；（2）吸热；升高温度；（3）水；较大；（4）2.1×103。
【点评】本题比较不同物质的吸热能力，考查控制变量法、转换法的应用和比较吸热能力的方法及水
的比热容大的运用，为热学中的重要实验。
32．（7分）某班在探究“电流与电压和电阻的关系”的实验中，分成了两大组进行实验探究：
（1）甲实验小组为了研究“电阻中的电流与电压的关系”设计了如图所示的电路。
a．请你指出他们在电路连接上的三处错误： 电压表量程选大了 ， 电流表“ + ”“﹣”接线
柱错了 ， 滑动变阻器同时接上面两个①接线柱 。 ②
b．该实验小组在器③材选择上有一个元件选择是错误的，是 灯泡 ，应换成 定值电阻 ，理由是：
灯泡电阻随温度变化而变化 。
接入的电阻 R R R R
1 2 3 4
电阻R/ 5 10 15 20
电流I/AΩ 1.0Ω0 0.50
（2）乙实验小组探究为了“电阻中的电流与电阻的关系”特选择了以下器材：学生电源、开关1个、
滑动变阻器R 一个、导线若干、四个定值电阻（R ＝5 、R ＝10 、R ＝15 、R ＝20 ），但是由于
0 1 2 3 4
粗心少领了一只电压表，多领了一只电流表。同学们通Ω过思考讨Ω论设计出了Ω如图2所Ω示的电路图，
并进行了实验（实验之前老师特别强调他们注意用控制变量法）．实验步骤如下：
a．先将各元件按电路图正确连接，接入的定值电阻分别为R ＝5 、R ＝10 ，调节滑动变阻器，读出
1 2
电流表的示数记如表： Ω Ω
b．把定值电阻R 换成R ， 调节滑动变阻器使电流表 A 的示数保持 1A 不变 ，记下对应电流表A
2 3 1 2
的示数，填入表格中（请你帮他们完整这一步的操作）；
c．再把R 换成R ，按上一步的操作进行调节，并记下对应电流表的示数，填入表格中；
3 4
d．分析数据得出结论： 当电阻两端电压一定时，通过电阻的电流与电阻成反比 。
【分析】（1）实验时电表应选择适当的量程；电表正负接线柱不要接反；滑动变阻器应接一上一下两个
接线柱；探究电流与电压的关系，应保持电阻阻值不变。（2）探究电阻中的电流与电阻的关系时，需控制电阻两端电压不变，因此先根据表格中数据计算出通
过R 的电流，然后调节滑动变阻器，使电流表A 的示数保持不变，再根据I＝ 求出电流表A 的
1 1 2
示数；运用控制变量法找出表格各物理量的关系。
【解答】解：（1）a．由电路图可知，电路存在以下错误： 电压表量程选大了； 电流表“+”“﹣”接
线柱错了； 滑动变阻器同时接上面两个接线柱，①滑动变阻器接线柱接②错了。
b．探究电流与电③压的关系，应控制电阻阻值不变，由于灯泡电阻随温度变化而变化，不是定值，因此
实验时不能用灯泡做电阻，应更换成定值电阻。
（2）b．探究电阻中的电流与电阻的关系时，需控制电阻两端电压不变，因此调节滑动变阻器使电流表
A 的示数保持1A不变，此时电流表A 的示数：I ＝ ＝ ＝0.33A；如下表所示
1 2 2
c．当把R 换成R 时，电流表A 的示数：I ′＝ ＝ ＝0.25A，如下表所示
3 4 2 2
接入的电阻 R R R R
1 2 3 4
电阻R/ 5 10 15 20
电流I/AΩ 1.0Ω0 0.50 0.33 0.25
d．分析表格中的数据可得出的结论：当电阻两端电压一定时，通过电阻的电流与电阻成反比。
故答案为：（1）a． 电压表量程选大了； 电流表“+”“﹣”接线柱错了； 滑动变阻器同时接上
面两个接线柱；①b．灯泡；定值电阻；灯泡②电阻随温度变化而变化；（2）b．调③节滑动变阻器使电流表
A 的示数保持1A不变；d．当电阻两端电压一定时，通过电阻的电流与电阻成反比。
1
【点评】本题考查了学生对电流表、电压表和滑动变阻器正确使用的掌握情况，以及实验前开关的状
态；侧重考查了控制变量法的应用。小灯泡的电阻与温度有关是解决本题的关键。
33．（7分）在测量定值电阻的实验中：
（1）连接电路时开关应 断开 。
（2）实物图如图甲所示，闭合开关前，滑动变阻器的滑片P应移至 B （选填“A”或“B”）端。小
青闭合开关后，移动滑片P到某一点时，电流表示数为0.2A，电压表示数如图乙所示，则计算出的
电阻值为 9 。
（3）小青仅把这一Ω次实验测量所得的阻值作为最后的结果，你认为合适吗？为什么？答： 不合适，
没有多次测量取平均值以减小误差 。（4）如图丙所示是其他两组同学根据测得数据作出的I﹣U图象，分析图象可知Ra ＜ R （选填
b
“＞”、“＝”或“＜”）。
（5）小珍连接好电路后闭合开关，发现无论如何移动变阻器的滑片P，电压表、电流表均有示数，但都
不改变，原因可能是 滑动变阻器接在 C 、 D 接线柱（或接在 A 、 B 接线柱） 。（写出一种即可）
【分析】（1）连接电路时，开关处于断开状态。
（2）闭合开关前，滑片处于最大阻值处；电压表读数：首先确定使用的量程，然后确定每一个大格和每
一个小格代表的示数。
由电压和电流，根据R＝ 计算电阻。
（3）定值电阻的阻值是不变的，为了使测量结果更准确，要多次测量求平均值。
（4）根据电压一定时，电流跟电阻成反比，在I﹣U的图象上，找电压相等时，比较电流大小来确定电
阻大小。
（5）电压表和电流表有示数，电路通路。移动滑片，电压表和电流表的示数不变，说明电路电阻不变，
滑动变阻器不能起到改变电阻的作用。
【解答】解：（1）连接电路时，开关处于断开状态，防止连接完最后一根导线，电路接通，损坏元件。
（2））滑动变阻器接入左半段，滑片处于B端，滑动变阻器连入电路的阻值最大。
电压表选择0～3V量程，每一个大格代表1V，每一个小格代表0.1V，电压为1.8V，
R＝ ＝ ＝9 。
Ω
（3）定值电阻的阻值不变，为了使测量结果更准确，要多次测量求平均值来减小误差。只把一次实验
所得的电阻作为最后结果不合适。
（4）如图，取电压相等，找到对应的电流I 和I ，I ＞I ，根据电压一定时，电流跟电阻成反比，所以，R
a b a b a
＜R 。
b（5）电压表和电流表有示数，移动滑片，电压表和电流表示数不变，滑动变阻器不能改变电路中的电
阻，都接C、D或A、B两个接线柱。
故答案为：（1）断开；（2）B；9；（3）不合适；没有多次测量取平均值以减小误差；（4）＜；（5）滑动变阻
器接在C、D接线柱（或接在A、B接线柱）。
【点评】（1）实验中定值电阻的阻值受温度影响很小，多次测量的目的是减小误差；灯泡灯丝的电阻受
温度影响较大，多次测量的目的是发现灯丝电阻与温度的关系。
（2）给定I﹣U图象时，比较R 与R 的大小时，取电压相等，根据电压一定，电流跟电阻成反比来判断。
a b
注意横纵坐标代表的物理量，画出相等电压这条直线是关键。
34．（5分）用如图所示的电路来测量未知电阻R 的阻值，R 阻值已知。
X 0
（1）将实验过程补充完整：
a．对照电路图连接好电路，并将滑动变阻器的滑片滑至阻值最大处；
b．闭合开关， 调节滑动变阻器，读出电压表 V 、 V 的示数分别为 U 、 U 。
1 2 0 X
c．断开开关，整理器材。
（2）用测量所得的物理量和已知量符号表示出待测电阻R ＝ 。
X
（3）写出本实验中滑动变阻器的作用： 保护电路；调节两电阻两端的电压，实现多次测量 。
【分析】（1）实验过程缺少电流表测量电流，而是利用定值电阻和电压表，测量定值电阻的电压求电流，
来获得被测电阻的电流，又能测出被测电阻的电压，根据R＝ 求电阻。
（2）电路中滑动变阻器的作用：闭合开关前滑片处于最大阻值处，保护电路；移动滑片，改变连入电路
电阻，改变被测电阻的电压和电流，完成多次测量。【解答】解：（1）连接好电路，闭合开关，调节滑动变阻器的滑片，测出定值电阻和被测电阻两端的电压
U ，U 。
0 X
（2）串联电路电流相等，所以： ＝ 。
所以R ＝ 。
X
（3）闭合开关前，滑片处于最大阻值处，电路电阻最大，电流最小，对电路起保护作用。
定值电阻的阻值不变，不同电压下，阻值不变，为了减小误差，需要移动滑片，多次测量求平均值。
故答案为：（1）调节滑动变阻器，读出电压表V 、V 的示数分别为U 、U ；
1 2 0 X
（2） 。
（3）保护电路；调节两电阻两端的电压，实现多次测量。
【点评】伏安法测量电阻是最一般的方法，在缺少电流表时，采用被测电阻和已知定值电阻串联，获得
相同电流；在缺少电压表时，采用被测电阻和已知定值电阻并联，获得相同电压，这三种方法都比
较常见，都要掌握。
35．（5分）为了探究电流产生的热量跟什么因素有关，王军设计了如图所示的甲、乙两种装置，他将两
根阻值不同的电阻丝（R ＜R ）分别密封在两个完全相同的烧瓶中，并通过短玻璃管与相同的气球
1 2
相连，两次实验电源电压不变。
（1）在这个实验中，电流产生的热量多少是通过 气球膨胀的程度大小 体现出来的，像这种用能直
接观测的量来显示不容易直接观测的量的方法叫“ 转换法 ”。
（2）如图甲所示的装置可探究电流产生的热量与 电阻 的关系；电阻丝R 和R 是 串联 联的，
1 2
其目的是 让两电阻通过的电流相等 。
（3）在装置甲、乙的来两次实验中，通过比较相同时间里气球B与D的变化情况可探究电流产生的热
量与 电流 的关系。
（4）在甲、乙两装置同时实验，在相同的通电时间里，与气球 C （填气球字母标号）相通的电阻丝
产生热量最多。【分析】（1）由题意及实验的原理图可知当瓶中电阻丝发热后会使气体膨胀，则连在瓶中的气球会产
生膨胀，根据气球膨胀的情况可得出温度升高的多少；转换法在物理学中有很多应用，主要用来演
示一些不易直接观察的物理量的变化，如声音、分子的运动及磁场等；
（2）由甲图可知，两电阻串联，则可知电路中电流一定相等，由焦耳定律可知两瓶中产生的热量应与
电阻有关，故可探究电流产生的热量与电阻的关系；
（3）由乙图可知两电阻并联，而B瓶与D瓶电阻相等，则可知两瓶中的电流不同，故由焦耳定律可得
两瓶中热量与通过的电流有关；
（4）由焦耳定律比较四个电阻产生的热量可知哪个电阻丝产生的热量最多；
【解答】解：（1）当电阻丝通电后，电流产生热量使煤油温度升高，从而使气球膨胀，根据气球膨胀的程
度大小可知温度升高的多少；转换法是将不易观察的现象转换成较明显的物理现象；
（2）甲中两电阻串联，则两电阻中的电流相等，则可知热量应由电阻有关，根据气球膨胀的多少可知
热量的多少，则可知热量与电阻大小的关系；
（3）乙图中两电阻并联，则B、D两容器中的电流不同，而两电阻丝的电阻相同，故探究的应是热量与
电流的关系；
（4）甲图中两电阻串联，则通过两电阻的电流相等，由焦耳定律可得，电阻大的电阻丝发热较多，即B
中发热量要多；
乙图中两电阻并联，则电压相等，由W＝ •t可得，电阻小的发热量要多，故C比D发热量要多；
而B、D电阻相等，由欧姆定律可得，B中电流小于D中电流，故D中热量要比B中热量多，故C中热
量最多；
故答案为：（1）气球膨胀的程度大小；转换法；（2）电阻；串联；让两电阻通过的电流相等；（3）电流；
（4）C。
【点评】本题探究热量与电流及电阻的关系，要求能正确分析电路，掌握串并联电路的特点，并灵活应
用焦耳定律分析解答。
36．（5分）要测量一个额定电压是3.8V的小灯泡的额定功率，估计小灯泡工作时的电阻约为10 ．现
Ω有电流表、电压表、开关各一个，三个规格分别为“10 1A”、“50 0.5A”和“1k 0.1A”的
滑动变阻器，导线若干，8V的电源一个。 Ω Ω Ω
（1）通过分析你认为小星应选用规格为 5 0 0.5A 的滑动变阻器。

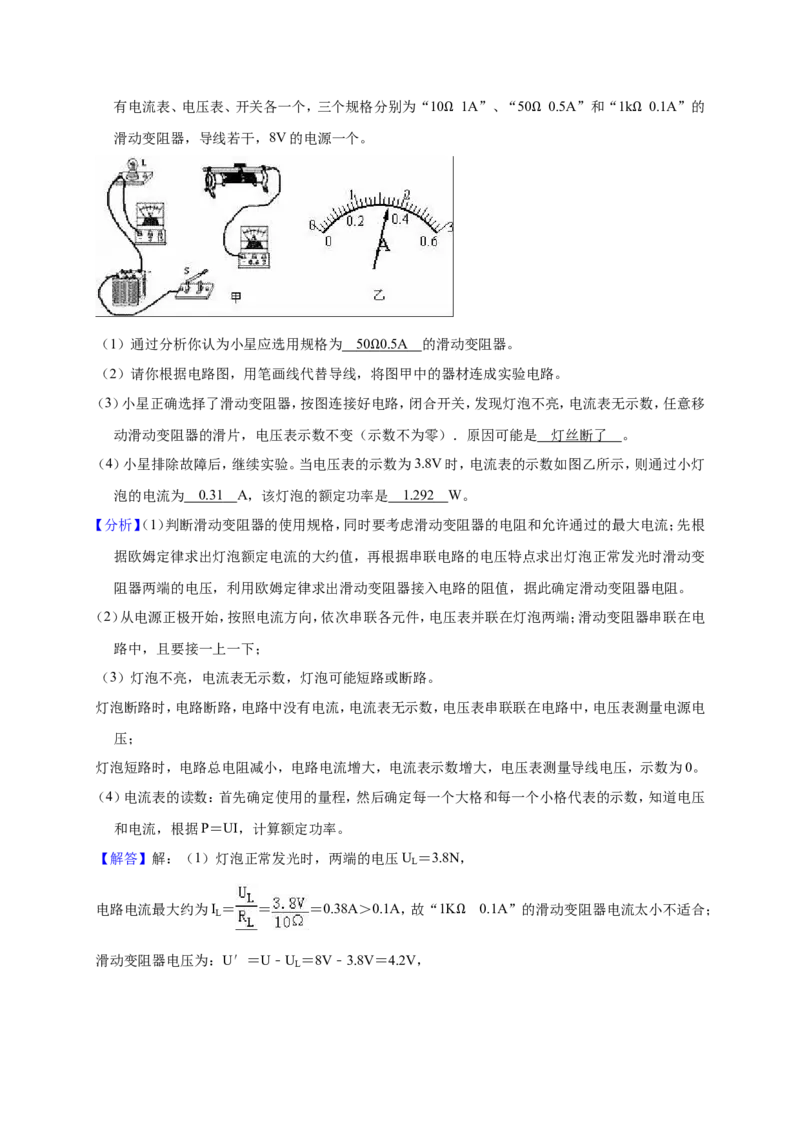

（2）请你根据电路图，用笔画线代替导线，Ω将图甲中的器材连成实验电路。
（3）小星正确选择了滑动变阻器，按图连接好电路，闭合开关，发现灯泡不亮，电流表无示数，任意移
动滑动变阻器的滑片，电压表示数不变（示数不为零）．原因可能是 灯丝断了 。
（4）小星排除故障后，继续实验。当电压表的示数为3.8V时，电流表的示数如图乙所示，则通过小灯
泡的电流为 0.3 1 A，该灯泡的额定功率是 1.29 2 W。
【分析】（1）判断滑动变阻器的使用规格，同时要考虑滑动变阻器的电阻和允许通过的最大电流；先根
据欧姆定律求出灯泡额定电流的大约值，再根据串联电路的电压特点求出灯泡正常发光时滑动变
阻器两端的电压，利用欧姆定律求出滑动变阻器接入电路的阻值，据此确定滑动变阻器电阻。
（2）从电源正极开始，按照电流方向，依次串联各元件，电压表并联在灯泡两端；滑动变阻器串联在电
路中，且要接一上一下；
（3）灯泡不亮，电流表无示数，灯泡可能短路或断路。
灯泡断路时，电路断路，电路中没有电流，电流表无示数，电压表串联联在电路中，电压表测量电源电
压；
灯泡短路时，电路总电阻减小，电路电流增大，电流表示数增大，电压表测量导线电压，示数为0。
（4）电流表的读数：首先确定使用的量程，然后确定每一个大格和每一个小格代表的示数，知道电压
和电流，根据P＝UI，计算额定功率。
【解答】解：（1）灯泡正常发光时，两端的电压U ＝3.8N，
L
电路电流最大约为I ＝ ＝ ＝0.38A＞0.1A，故“1K 0.1A”的滑动变阻器电流太小不适合；
L
Ω
滑动变阻器电压为：U′＝U﹣U ＝8V﹣3.8V＝4.2V，
L滑动变阻器电阻为：R′＝ ＝ ≈11.1 ＞10 ，故“10 1A”的电阻太小，不能满足实验
Ω Ω Ω
需要；
故选择“50 0.5A”滑动变阻器。
（2）电压表与Ω灯泡并联，灯泡额定电压为3.8V，电压表选择0～15V，滑动变阻器选择左下端接线柱，
如图所示：
（3）闭合开关，灯泡不亮，电流表无示数，电路断路，移动滑片，电压表示数不为0且不变，电压表串联
在电路中，测电源电压，所以灯泡断路。
（4）由图丙知，电流表使用的0～0.6A量程，每一个大格代表0.2A，每一个小格代表0.02A，电流为
0.34A．P＝UI＝3.8V×0.34A＝1.292W。
故答案为：（1）“50 0.5A”；（2）见上图；（3）灯丝断了；（4）0.34；1.292。
【点评】本道首先考查Ω学生的实验探究能力，对实际问题的解决能力。具体的知识点是学生对“测量
小灯泡电功率”实验的掌握情况，包括实验的原理，实验的电路连接，滑动变阻器的使用，电流表
的读数，故障的查找等。
