2018-2019学年山东省德州市武城县育才实验学校九年级（上）第二次
月考物理试卷
一、选择题（下列各题四个选项中，只有一项最符合题意．每题3分，共36分）
1．下列说法正确的是（ ）
A．原子由质子和中子组成
B．海绵容易被压缩说明分子间有空隙
C．“二手烟”危害他人健康，是由于吸烟产生的有害分子不停地运动
D．液体很难被压缩，说明分子间有引力
2．下列关于热值的说法正确的是（ ）
A．2kg煤的热值大于1kg煤的热值
B．燃料热值越大，燃烧放出的热量越多
C．热量燃烧不完全时热值变小
D．燃料的热值是燃料本身的特性，与其他因素无关

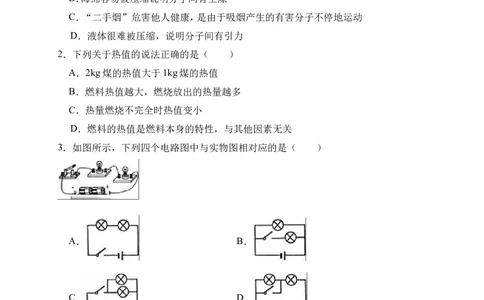

3．如图所示，下列四个电路图中与实物图相对应的是（ ）
A． B．
C． D．
4．关于内能、热量和温度，下列说法正确的是（ ）
A．物体吸收热量，温度一定会升高
B．汽油机在做功冲程中把机械能转化为内能
C．汽车发动机用水做冷却物质，是因为水的比热容较大
D．早晨煮好的牛奶冷却一会后，虽然温度降低但是内能并没有改变
5．从能量转化的角度来看，下列说法错误的是（ ）A．电风扇工作时主要将电能转化为机械能
B．铅蓄电池充电时化学能转化为电能
C．发电机工作时主要将机械能转化为电能
D．电热水壶工作时电能转化为内能
6．如图所示，小叶同学用与丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金
属箔张开。下面说法正确的是（ ）
A．玻璃棒和金属球都是绝缘体
B．瞬间电流的方向是从玻璃棒到验电器
C．玻璃棒带正电，验电器带负电
D．金属箔张开是因为它们带上了异种电荷
7．如图，保持电源电压不变，开关S由断开到闭合。下列说法正确的是（ ）
A．电流表示数不变，电压表示数变大
B．电流表示数变大，电压表示数不变
C．电流表示数变大，电压表示数变大
D．电流表示数不变，电压表示数不变
8．如图是王青在实验室中用伏安法测定定值电阻R的阻值大小的电路图。已知电源电压
恒为20V，若此时她接入电路中的滑动变阻器的阻值为4 ，电流表的示数为2A，则电
压表的示数为（ ）
ΩA．8V B．10V C．12V D．14V
9．实验室有甲、乙两只灯泡，甲标有“15V 1.0A”字样，乙标有“5V 0.5A”字样。现
把它们串联起来，则该串联电路两端允许加的最高电压为（不考虑温度对灯泡电阻的
影响）（ ）
A．25V B．35V C．17.5V D．12.5V
10．如图所示，电源电压恒定不变。当S 闭合、S 断开时，电压表的示数为6V；当S 断开、
1 2 1
S 闭合时，电压表的示数为9V．则R ：R 为（ ）
2 1 2
A．1：2 B．3：1 C．2：3 D．2：1
11．如图所示的四个电路中，电源电压都相同且不变，电阻R的阻值均相等。闭合开关S
后，电流表示数最大的是（ ）
A． B．
C． D．
12．如图所示的电路中，已知电源电压为6V，且保持不变，当开关S闭合后，发现一只灯
泡发光，电压表的示数为6V，存在这一现象的原因可能是（ ）
A．灯L 短路 B．灯L 短路 C．灯L 断路 D．灯L 断路
1 2 1 2
二、填空题（本大题包括6个小题，每空1分，共12分）13．生活中，我们常用打气筒给自行车大气。从改变物体内能的途径来看，用力向下压活
塞时，是用 方式改变了筒内气体的内能；打气结束时，发现筒壁很热，主要是
以 方式使筒壁内能增加。
14．小伟用液化石油气将1kg的水由20℃加热至100℃，水需吸收 J的热量，若不
计热量散失。需消耗 kg的液化石油气。（C ＝4.2×103J/kg•℃，液化石油气的
水
热值为q＝8.0×107J/kg）
15．小明家买了一辆家用轿车，小明非常喜欢，整天围着轿车转来转去，一天当父亲检查
发动机时，小明发现发动机上有火花塞，据此判断这台发动机是 油机，火花塞
工作后的一个冲程，发动机把 能转化为 能。

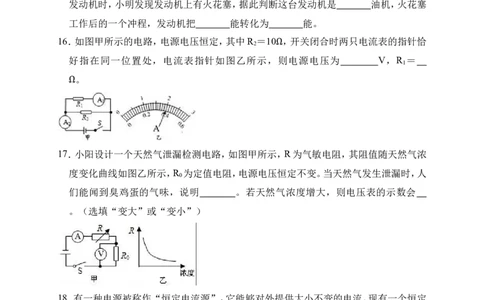

16．如图甲所示的电路，电源电压恒定，其中R ＝10 ，开关闭合时两只电流表的指针恰
2
好指在同一位置处，电流表指针如图乙所示，则电源电压为 V，R ＝
Ω 1
。
Ω
17．小阳设计一个天然气泄漏检测电路，如图甲所示，R为气敏电阻，其阻值随天然气浓
度变化曲线如图乙所示，R 为定值电阻，电源电压恒定不变。当天然气发生泄漏时，人
0
们能闻到臭鸡蛋的气味，说明 。若天然气浓度增大，则电压表的示数会
。（选填“变大”或“变小”）
18．有一种电源被称作“恒定电流源”，它能够对外提供大小不变的电流。现有一个恒定
电流源，它对外提供大小为3A的电流，用它给一个标有“6V，0.5A”的灯泡供电，要
使灯泡正常工作，需要给灯泡 联一个阻值为 的电阻。
三．作图与实验探究题（本大题包括5个题，共26分）
Ω
19．画出如图所示电路的电路图。20．如图所示，甲、乙、丙三图中装置完全相同。燃料的质量都是10g，烧杯内的液体初温
相同。
（1）比较不同燃料的热值，应选择 两图进行实验；比较不同物质的比热容，应选
择 两图进行实验。
（2）若在研究不同燃料热值实验时，记录数据如下表：
燃料 加热前液体温/℃ 燃料燃尽时液体温/℃ 燃料的热/（J/kg）
1 15 35 2.4×106
2 15 25
根据表中数据计算：完全燃烧 10g燃料1放出的热量为 J；燃料2的热值为
J/kg。
（3）通过实验得到的燃料热值与实际值相比偏 （选填“大”或“小”），你认为
出现这种情况的主要原因是 。
21 ． 小 兰 同 学 对 串 联 电 路 电 压 规 律 进 行 了 探 究 。（1）根据电路图甲，用笔代替导线连接实物电路图乙。
（2）如图甲所示闭合开关，发现L 不发光，L 比较亮，电压表示数为零，则小灯泡L 的故
1 2 1
障是 ；
（3）排除故障后，小兰正确测出了L 两端的电压，在测L 两端的电压时，小兰打算采用
1 2
以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上。此操作可能
会导致电压表出现的现象是 。
（4）最后，小兰按照正确的方法测出了L 、L 、AC之间的电压U ＝2.4V，U ＝1.6V，U
1 2 L1 L2 AC
的示数如图丙所示，读出U ＝ V，并得出了实验的最终结论。实验结论为 ：
AC
（5）此实验依然存在着一定的缺陷，你的改进方法是： 。
22．如图是小明同学探究“电流与电压关系”的电路图。
（1）请按电路图将实物图连接完整（要求滑片P向左滑时接入电阻变大）。
（2）小明连接电路时，开关应 ，滑动变阻器的滑片P应放在最 （选填
“左”或“右”）端。
（3）闭合开关后小明发现，无论怎样移动滑动变阻器的滑片P，电流表指针几乎不动，电
压表指针有示数且不变，原因可能是 。
（4）接着小明取来三只阻值分别5 、10 、15 的电阻，探究“电流与电阻关系”，他将
电阻5 换成10 ，移动滑动变阻器滑片P的目的是 。
Ω Ω Ω
23．小华同学用“伏安法”来测量一只阻值约为5 的定值电阻Rx，实验室有如下器材
Ω Ω
供选用：
Ω
A．两节干电池B．开关一个和导线若干C．电压表（0～3～15V）D．电流表（0～0.6～3A）E．滑动变阻器（0～10 ）F．滑动变阻器（0～100 ）
（1）小华同学完成实验电路设计后，为了操作顺利和方便，除了A、B、C和D外，小华同
Ω Ω
学还需选用 器材（选填“E“或“F”）；

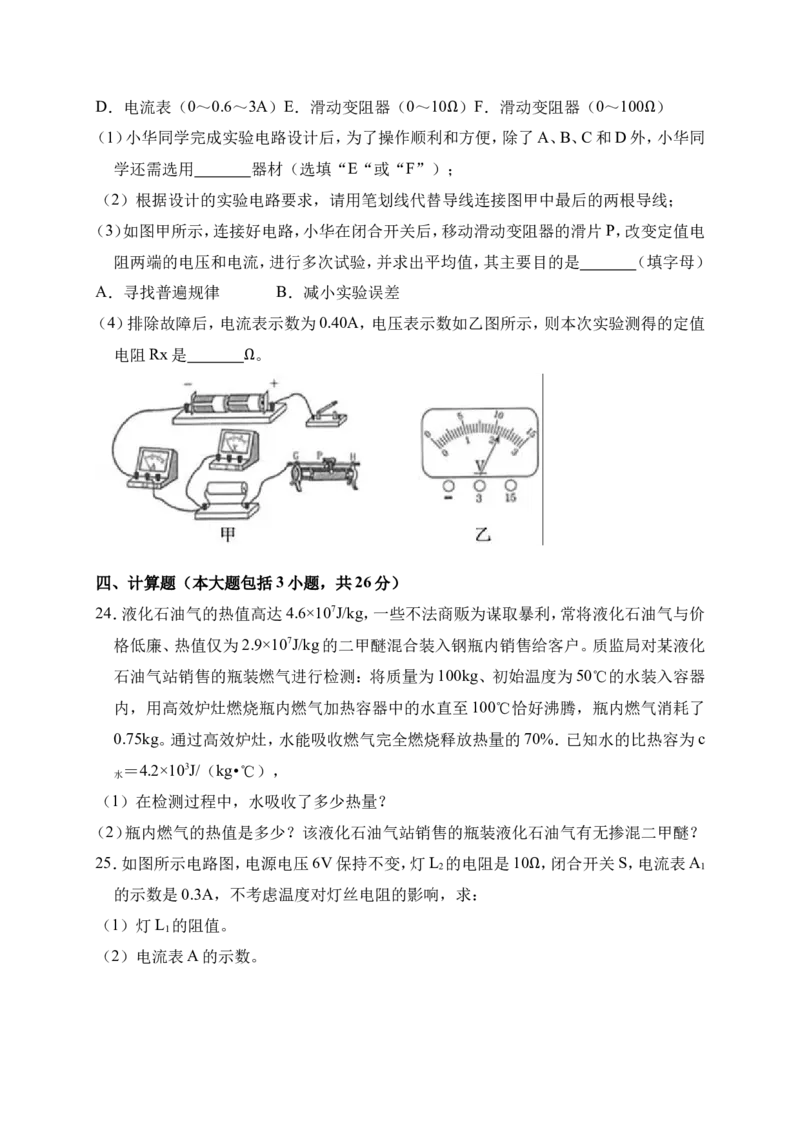

（2）根据设计的实验电路要求，请用笔划线代替导线连接图甲中最后的两根导线；
（3）如图甲所示，连接好电路，小华在闭合开关后，移动滑动变阻器的滑片P，改变定值电
阻两端的电压和电流，进行多次试验，并求出平均值，其主要目的是 （填字母）
A．寻找普遍规律 B．减小实验误差
（4）排除故障后，电流表示数为0.40A，电压表示数如乙图所示，则本次实验测得的定值
电阻Rx是 。
Ω
四、计算题（本大题包括3小题，共26分）
24．液化石油气的热值高达4.6×107J/kg，一些不法商贩为谋取暴利，常将液化石油气与价
格低廉、热值仅为2.9×107J/kg的二甲醚混合装入钢瓶内销售给客户。质监局对某液化
石油气站销售的瓶装燃气进行检测：将质量为100kg、初始温度为50℃的水装入容器
内，用高效炉灶燃烧瓶内燃气加热容器中的水直至100℃恰好沸腾，瓶内燃气消耗了
0.75kg。通过高效炉灶，水能吸收燃气完全燃烧释放热量的70%．已知水的比热容为c
＝4.2×103J/（kg•℃），
水
（1）在检测过程中，水吸收了多少热量？
（2）瓶内燃气的热值是多少？该液化石油气站销售的瓶装液化石油气有无掺混二甲醚？
25．如图所示电路图，电源电压6V保持不变，灯L 的电阻是10 ，闭合开关S，电流表A
2 1
的示数是0.3A，不考虑温度对灯丝电阻的影响，求：
Ω
（1）灯L 的阻值。
1
（2）电流表A的示数。26．随着社会的发展和科技的进步，电路元件在各行得到广泛的应用，其中热敏电阻就是
其中之一，热敏电阻的阻值会随温度的改变而改变。如图甲是用热敏电阻测量环境温
度的电路，电路中电流表的量程为 0～0.02A，滑动变阻器R的铭牌上标有“150
0.3A”字样。Rt为热敏电阻，其阻值随环境温度变化关系如图乙所示，电源电压保持
Ω
不变。请完成下列小题：
（1）将此电路放入温度为20℃的环境中，闭合开关S，调节滑片P，使滑动变阻器接入电
路的电阻R＝100 ，此时电流表的读数为0.01A，求电源电压；
（2）若环境温度为40℃时，要保证整个电路元件的安全，求滑动变阻器接入电路中的最
Ω
小阻值；
（3）此电路能测量的最高环境温度为多少？2018-2019 学年山东省德州市武城县育才实验学校九年级
（上）第二次月考物理试卷
参考答案与试题解析
一、选择题（下列各题四个选项中，只有一项最符合题意．每题3分，共36分）
1．下列说法正确的是（ ）
A．原子由质子和中子组成
B．海绵容易被压缩说明分子间有空隙
C．“二手烟”危害他人健康，是由于吸烟产生的有害分子不停地运动
D．液体很难被压缩，说明分子间有引力
【分析】（1）原子结构的物理学史及原子、原子核的结构；
（2）海绵是多孔结构的物质；
（3）一切物质的分子都在不停地做无规则运动；
（4）分子间存在相互的斥力。
【解答】解：A、原子是由位于原子中心的原子核和核外电子组成的，故A错误；
B、海绵里面有气孔，用手捏时海绵里的空气跑出来，则海绵的体积变小了，但不能说明
分子间有间隙，故B错误；
C、有一个人吸烟，烟味会很快扩散到房间内的空气中，这是由于有害分子不停地做无规
则运动的结果，整个房间就会充满烟味，故C正确；
D、液体很难被压缩说明分子间有斥力，故D错误。
故选：C。
【点评】本题考查分子组成、物质结构，分子运动、以及分子间的作用力比较简单，属于基
础题。
2．下列关于热值的说法正确的是（ ）
A．2kg煤的热值大于1kg煤的热值
B．燃料热值越大，燃烧放出的热量越多
C．热量燃烧不完全时热值变小
D．燃料的热值是燃料本身的特性，与其他因素无关
【分析】1kg某种燃料完全燃烧放出的能量，叫做这种燃料的热值。热值是燃料的一种特性，它只与燃料的种类有关，与燃料的质量、燃烧程度等均无关。据此分析判断。
【解答】解：A、燃料的热值仅与燃料的种类有关，而与燃料的燃烧程度、质量都无关，故A
错误；
B、燃料的热值越大，只有在相同质量并且完全燃烧的情况下，放出的热量才越多，质量
少、燃烧不完全放出的热量就少，故B错误；
C、热值与燃料是否完全燃烧无关，故C错误；
D、热值是燃料本身的特性，与燃料的质量无关，不同的物质热值一般不同，故D正确。
故选：D。
【点评】此题主要考查的是学生对燃料热值是燃料特性的理解和掌握，常见题目。
3．如图所示，下列四个电路图中与实物图相对应的是（ ）
A． B．
C． D．
【分析】从实物图可以看出，两只灯泡串联，根据实物图的连接顺序，从四个选项中选出
符合题意的即可。
【解答】解：A、由实物图可知，电流从正极出发分别经两个灯泡、开关回负极，与实物图
符合，故A正确；
B、从实物图可以看出，两只灯泡串联，而图中两灯泡并联，开关控制支路，与实物图不符
故B错误；
C、从实物图可以看出，两只灯泡串联，而图中两灯泡并联，开关控制干路，与实物图不符
故C错误；
D、从实物图可以看出，两只灯泡串联，而图中闭合开关后，左边灯泡短路，与实物图不符
故D错误。
故选：A。【点评】本题考查根据实物图画电路图，关键是明白电路中各个用电器的连接情况，根据
实物图画电路图是整个初中物理的难点，也是中考的必考内容。
4．关于内能、热量和温度，下列说法正确的是（ ）
A．物体吸收热量，温度一定会升高
B．汽油机在做功冲程中把机械能转化为内能
C．汽车发动机用水做冷却物质，是因为水的比热容较大
D．早晨煮好的牛奶冷却一会后，虽然温度降低但是内能并没有改变
【分析】（1）晶体在熔化过程中吸收的热量正好用来完成它的熔化，而温度不升高。
（2）在内燃机的四个冲程中做功冲程对外做功，将内能转化为机械能；压缩冲程压缩气
体的过程中，将机械能转换为内能。
（3）因为水的比热容较大：相同质量的水和其它物质比较，吸收或放出相同的热量，水的
温度升高或降低的少；升高或降低相同的温度，水吸收或放出的热量多，据此分析。
（4）内能与温度、质量、状态有关。
【解答】解：A、物体吸收热量，温度不一定增加，比如晶体在熔化过程中，虽然从外界吸
收了热量，但温度保持不变。故A错误。
B、汽油机在做功冲程中把内能转化机械能，故B错误。
C、因为水的比热容较大，相同质量的水和其它物质比较，降低相同的温度，水放出的热
量多，所以暖气装置中用水来供热；升高相同的温度，水吸收的热量多，所以汽车发动
机中又用水来冷却。故C正确。
D、牛奶的温度降低，则内能一定减小，故D错误。
故选：C。
【点评】本题主要考查学生对内能、温度、热传递、做功冲程和压缩冲程中的能量转化问
题以及水的比热容大的应用，是中考的热点，热学的难点。要特别注意：温度升高，内
能一定增加；但是，内能增加，温度不一定升高。
5．从能量转化的角度来看，下列说法错误的是（ ）
A．电风扇工作时主要将电能转化为机械能
B．铅蓄电池充电时化学能转化为电能
C．发电机工作时主要将机械能转化为电能
D．电热水壶工作时电能转化为内能
【分析】判断能量转化时，要看消耗了什么能量，得到什么能量，消耗的能量转化为得到的能量；从能量转化的角度分析，电流做功的过程是将电能转化为其它形式能量的过
程。
【解答】解：A、电风扇工作时，消耗电能，得到机械能，所以将电能转化为机械能；故A正
确；
B、铅蓄电池充电的过程，消耗电能，得到化学能，所以将电能转化为化学能；故B错误；
C、发电机发电时，消耗了机械能，得到电能，所以将机械能转化为电能；故C正确；
D、电水壶工作时消耗了电能，使水的温度升高，得到内能，故将电能转化为内能；故D正
确。
故选：B。
【点评】本题是一道基础题，知道做功过程是能量转化过程，具体问题具体分析即可正确
解题。
6．如图所示，小叶同学用与丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金
属箔张开。下面说法正确的是（ ）
A．玻璃棒和金属球都是绝缘体
B．瞬间电流的方向是从玻璃棒到验电器
C．玻璃棒带正电，验电器带负电
D．金属箔张开是因为它们带上了异种电荷
【分析】利用下列知识分析判断：
（1）人们规定，用丝绸摩擦过的玻璃棒带正电，毛皮摩擦过的橡胶棒带负电；
（2）电荷规律：同种电荷相互排斥，异种电荷相互吸引；
（3）验电器是利用同种电荷相互排斥的原理工作的；
（4）人们规定，正电荷定向移动的方向为电流方向，金属导体中自由电子定向移动的方
向与电流的方向相反。
【解答】解：
A、玻璃棒不容易导电，玻璃棒属于绝缘体；金属球容易导电，属于导体，故A错；
B、用丝绸摩擦过的玻璃棒因缺少电子而带正电，验电器不带电，当玻璃棒与金属球接触时，一部分电子会从验电器移动到玻璃棒，瞬间电流的方向是从玻璃棒到验电器，故
B正确；
C、玻璃棒带正电，当其与验电器接触时，验电器也带正电，故C错误；
D、据验电器的原理可知，金属箔张开是因为同种电荷相排斥，故D错。
故选：B。
【点评】本题考查了导体、绝缘体的判断、验电器的原理、电流方向的判断等知识点，属于
基础题目。
7．如图，保持电源电压不变，开关S由断开到闭合。下列说法正确的是（ ）
A．电流表示数不变，电压表示数变大
B．电流表示数变大，电压表示数不变
C．电流表示数变大，电压表示数变大
D．电流表示数不变，电压表示数不变
【分析】开关S由断开到闭合过程中，电压表始终测的是电源电压，所以可知电压表示数
的变化；
根据并联电路电流特点可知R 电流的变化。
1
【解答】解：
由图电压表测电源电压，电流表测R 的电流，
1
当开关S由断开到闭合，电阻R 与R 并联，电压表示数不变；R 的支路与R 支路互不影
1 2 1 2
响，所以R 的电流不变，即电流表示数不变。所以ABC错误，D正确。
1
故选：D。
【点评】本题考查了电流表、电压表的使用，并联电路电流的特点，关键是弄清开关S由
断开到闭合过程中电路的变化情况。

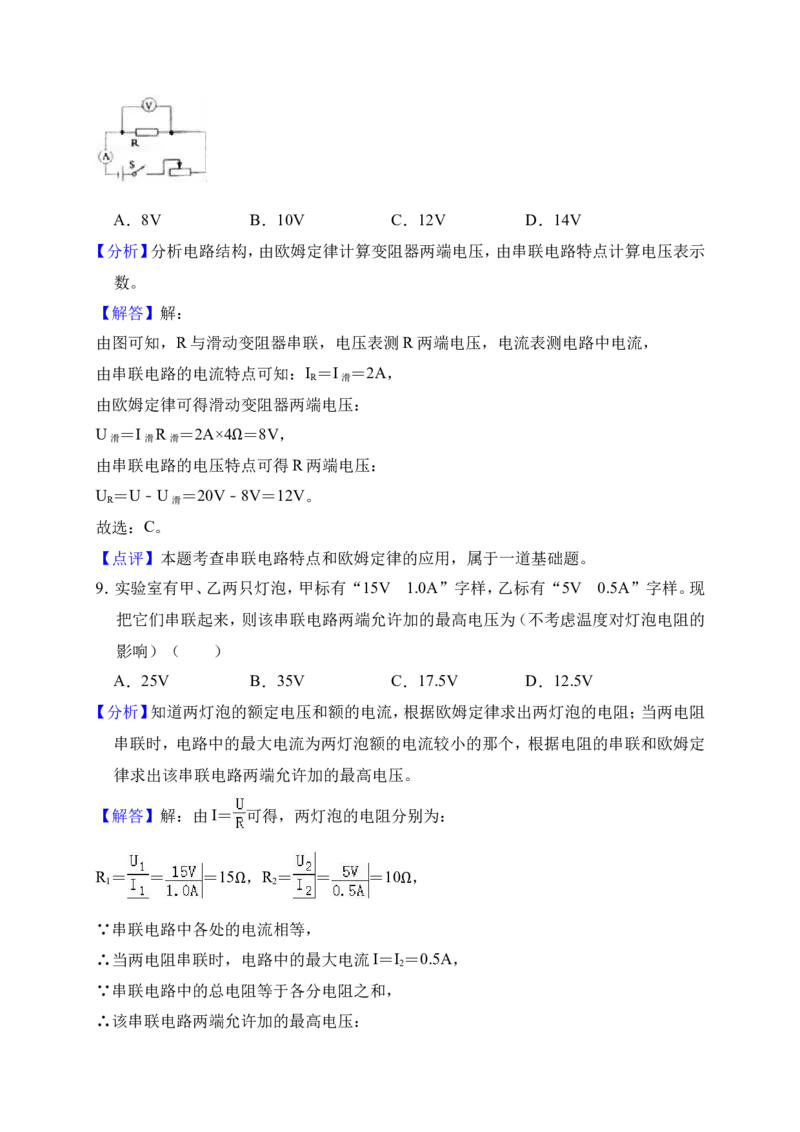

8．如图是王青在实验室中用伏安法测定定值电阻R的阻值大小的电路图。已知电源电压
恒为20V，若此时她接入电路中的滑动变阻器的阻值为4 ，电流表的示数为2A，则电
压表的示数为（ ）
ΩA．8V B．10V C．12V D．14V
【分析】分析电路结构，由欧姆定律计算变阻器两端电压，由串联电路特点计算电压表示
数。
【解答】解：
由图可知，R与滑动变阻器串联，电压表测R两端电压，电流表测电路中电流，
由串联电路的电流特点可知：I ＝I ＝2A，
R 滑
由欧姆定律可得滑动变阻器两端电压：
U ＝I R ＝2A×4 ＝8V，
滑 滑 滑
由串联电路的电压特点可得R两端电压：
Ω
U ＝U﹣U ＝20V﹣8V＝12V。
R 滑
故选：C。
【点评】本题考查串联电路特点和欧姆定律的应用，属于一道基础题。
9．实验室有甲、乙两只灯泡，甲标有“15V 1.0A”字样，乙标有“5V 0.5A”字样。现
把它们串联起来，则该串联电路两端允许加的最高电压为（不考虑温度对灯泡电阻的
影响）（ ）
A．25V B．35V C．17.5V D．12.5V
【分析】知道两灯泡的额定电压和额的电流，根据欧姆定律求出两灯泡的电阻；当两电阻
串联时，电路中的最大电流为两灯泡额的电流较小的那个，根据电阻的串联和欧姆定
律求出该串联电路两端允许加的最高电压。
【解答】解：由I＝ 可得，两灯泡的电阻分别为：
R ＝ ＝ ＝15 ，R ＝ ＝ ＝10 ，
1 2
Ω Ω
∵串联电路中各处的电流相等，
∴当两电阻串联时，电路中的最大电流I＝I ＝0.5A，
2
∵串联电路中的总电阻等于各分电阻之和，
∴该串联电路两端允许加的最高电压：U＝I（R +R ）＝0.5A×（15 +10 ）＝12.5V。
1 2
故选：D。
Ω Ω
【点评】本题考查了串联电路的特点和欧姆定律的灵活应用，关键是知道两灯泡串联时电
路中的最大电流为两者额定电路中较小的那个。
10．如图所示，电源电压恒定不变。当S 闭合、S 断开时，电压表的示数为6V；当S 断开、
1 2 1
S 闭合时，电压表的示数为9V．则R ：R 为（ ）
2 1 2
A．1：2 B．3：1 C．2：3 D．2：1
【分析】当S 闭合、S 断开时，两电阻串联，电压表测R 两端的电压；当S 断开、S 闭合时，
1 2 1 1 2
两电阻串联，电压表测电源的电压，根据串联电路的电压特点求出R 两端的电压，进
2
一步求出R 和R 两端电压之比，根据串联电路的电流特点求出通过的电流之比。
1 2
【解答】解：
由电路图知，当S 闭合、S 断开时，两电阻串联，电压表测R 两端的电压；
1 2 1
当S 断开、S 闭合时，两电阻串联，电压表测电源的电压，
1 2
因串联电路中总电压等于各分电压之和，
所以R 两端的电压：U ＝U﹣U ＝9V﹣6V＝3V，
2 2 1
因串联电路中各处的电流相等，
U ：U ＝IR ：IR ＝R ：R ＝6V：3V＝2：1；
1 2 1 2 1 2
故选：D。
【点评】本题考查了串联电路特点和欧姆定律的应用，要注意两种情况下电路的连接方式
不变，改变的是电压表测量的对象不同。
11．如图所示的四个电路中，电源电压都相同且不变，电阻R的阻值均相等。闭合开关S
后，电流表示数最大的是（ ）
A． B．C． D．
【分析】分析电路结构，根据串并联电路特点及欧姆定律求出各电流表示数，再比较各电
流表示数大小，然后答题。
【解答】解：设电源电压为U，
A．由图可知，闭合开关S后，电流表与R被短路，则电流表的示数I ＝0；
A
B．由图可知，闭合开关S后，两电阻并联，电流表测干路电流，并联电路的总电阻为 ，
则电流表的示数I ＝ ＝ ；
B
C．由图可知，闭合开关S后，两电阻串联，电流表测电路中的电流，电流表的示数I ＝
C
；
D、由图可知，闭合开关S后，两电阻并联，电流表测上面支路的电流，则电流表的示数I
D
＝ ，
由以上分析可知，闭合开关S后，电流表示数最大的是B选项。
故选：B。
【点评】本题考查了比较电流表示数大小的问题，分析清楚电路结构，应用串并联电路特
点及欧姆定律求出电流表示数即可正确解题。
12．如图所示的电路中，已知电源电压为6V，且保持不变，当开关S闭合后，发现一只灯
泡发光，电压表的示数为6V，存在这一现象的原因可能是（ ）
A．灯L 短路 B．灯L 短路 C．灯L 断路 D．灯L 断路
1 2 1 2【分析】当电路发生断路时，用电器不工作，且电路中电流为零；当电路发生短路时，用电
器可能工作，并且电路中有电流；
该电路为串联电路，电压表测量L 两端的电压，根据用电器工作情况以及电压表示数确
2
定电路的具体故障。
【解答】解：因为闭合开关后，有一只灯泡发光，因此电路发生短路故障；又因为电压表有
示数，并且等于电源电压，所以L 被短路。
1
故选：A。
【点评】注意当电路发生断路时，用电器不工作，且电路中电流为零；当电路发生短路时，
用电器可能工作，并且电路中有电流；用电压表判断故障，并且电路为断路时，若电压
表有读数（电源除外），则为断路之处。
二、填空题（本大题包括6个小题，每空1分，共12分）
13．生活中，我们常用打气筒给自行车大气。从改变物体内能的途径来看，用力向下压活
塞时，是用 做功 方式改变了筒内气体的内能；打气结束时，发现筒壁很热，主要是
以 热传递 方式使筒壁内能增加。
【分析】做功和热传递都可以改变物体的内能，做功是能量的转化，热传递是能量的转移，
据此判断。
【解答】解：用打气筒给打气时，筒外壁变热。其主要原因是：活塞压缩空气，对空气做功，
使其内能增加；筒壁会从筒内气体吸收热量，温度升高、内能增加，是通过热传递的方
式改变内能的。
故答案为：做功；热传递。
【点评】本题主要考查了生活中做功和热传递改变物体内能的实例，与生活实际联系密切，
值得我们关注。
14．小伟用液化石油气将1kg的水由20℃加热至100℃，水需吸收 3.36×1 0 5 J的热量，
若不计热量散失。需消耗 4.2×1 0 ﹣ 3 kg的液化石油气。（C ＝4.2×103J/kg•℃，液化
水
石油气的热值为q＝8.0×107J/kg）
【分析】（1）知道水的质量、水的初温和末温，根据吸热公式计算水吸收的热量；
（2）知道水吸收的热量，若不计热量散失Q ＝Q ，利用Q ＝mq计算需要完全燃烧多
吸 放 放
少液化石油气。
【解答】解：
（1）水吸收的热量：Q ＝cm △t
吸 1
＝4.2×103J/（kg•℃）×1kg×（100℃﹣20℃）
＝3.36×105J。
（2）∵不计热量散失，
∴Q ＝Q ＝m q
吸 放 2
∴m ＝ ＝ ＝4.2×10﹣3kg。
2
故答案为：3.36×105；4.2×10﹣3。
【点评】本题考查了学生对吸热公式Q ＝cm△t燃料燃烧放热公式Q ＝mq的掌握和运
吸 放
用，利用好不计热量散失Q ＝Q 是本题的关键。
吸 放
15．小明家买了一辆家用轿车，小明非常喜欢，整天围着轿车转来转去，一天当父亲检查
发动机时，小明发现发动机上有火花塞，据此判断这台发动机是 汽 油机，火花塞
工作后的一个冲程，发动机把 内 能转化为 机械 能。
【分析】（1）柴油机和汽油机在构造上的不同是：汽油机顶部有一个火花塞，柴油机顶部
有一个喷油嘴；
（2）内燃机的四个冲程包括：吸气冲程、压缩冲程、做功冲程和排气冲程，其中做功冲程
是高温高压的燃气推动活塞做功，将内能转化为机械能，为其提供能量。汽油机在一
个工作循环中，火花塞是在压缩冲程末工作。
【解答】解：由于发动机上有火花塞，则这台发动机是汽油机；
由于火花塞是在压缩冲程末工作，所以火花塞工作后的一个冲程是做功冲程，
由于做功冲程是将内能转化为机械能，所以火花塞工作后的一个冲程是将内能转化为机
械能。
故答案为：汽；内；机械。
【点评】本题考查学生对内燃机构造和内燃机工作特点的了解和掌握，基础性题目。

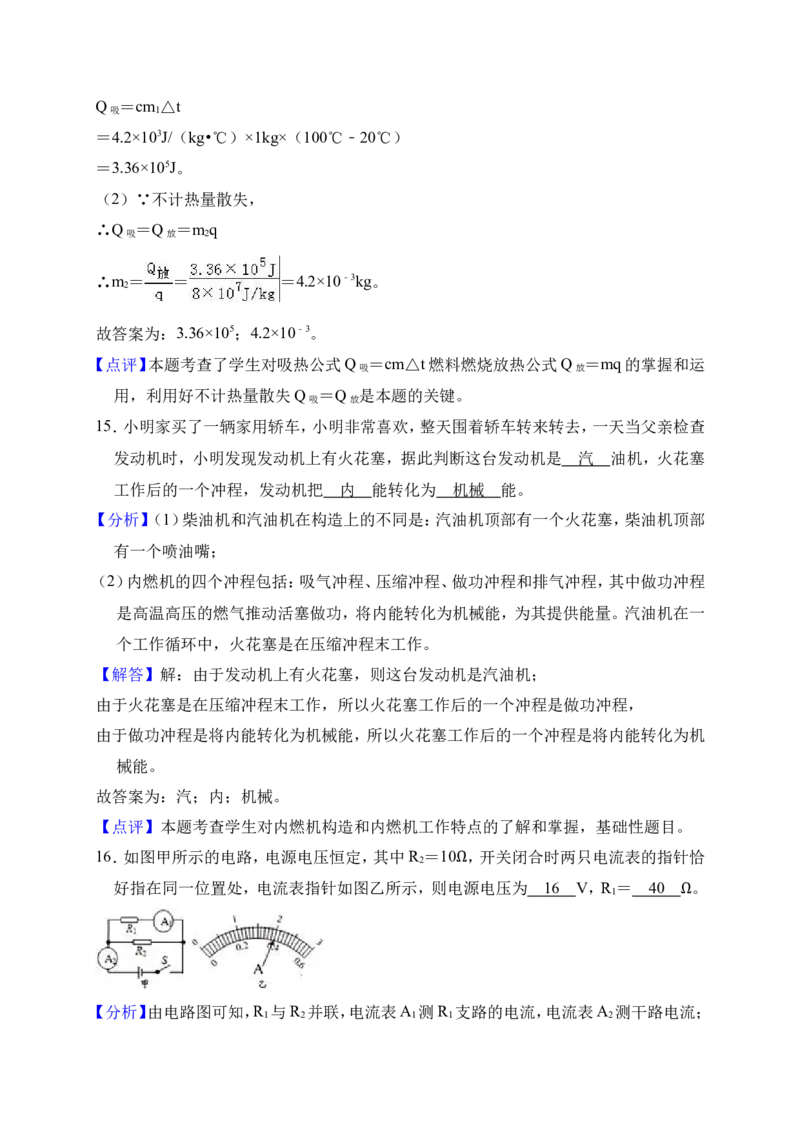

16．如图甲所示的电路，电源电压恒定，其中R ＝10 ，开关闭合时两只电流表的指针恰
2
好指在同一位置处，电流表指针如图乙所示，则电源电压为 1 6 V，R ＝ 4 0 。
Ω 1
Ω
【分析】由电路图可知，R 与R 并联，电流表A 测R 支路的电流，电流表A 测干路电流；
1 2 1 1 2根据并联电路的电流特点结合两电流表指针的位置确定量程，并根据分度值读出示数
进一步求出通过R 的电流，根据并联电路的电压特点和欧姆定律求出电源的电压，再
2
根据欧姆定律求出R 的阻值。
1
【解答】解：由电路图可知，R 与R 并联，电流表A 测R 支路的电流，电流表A 测干路电
1 2 1 1 2
流；
因并联电路中干路电流等于各支路电流之和，且两电流表指针的位置相同，
所以，电流表A 的量程为0～0.6A，分度值为0.02A，通过R 的电流I ＝0.4A，
2 1 1
电流表A 的量程为0～3A，分度值为0.1A，干路电流I＝2A，
2
则通过R 的电流：
2
I ＝I﹣I ＝2A﹣0.4A＝1.6A，
2 1
因并联电路中各支路两端的电压相等，
所以，由I＝ 可得，电源的电压：
R 的阻值：
1
R ＝ ＝ ＝40 。
1
Ω
故答案为：16；40。
【点评】本题考查了并联电路的特点和欧姆定律的应用，会确定两电压表的量程并读出示
数是关键。
17．小阳设计一个天然气泄漏检测电路，如图甲所示，R为气敏电阻，其阻值随天然气浓
度变化曲线如图乙所示，R 为定值电阻，电源电压恒定不变。当天然气发生泄漏时，人
0
们能闻到臭鸡蛋的气味，说明 分子在做永不停息的无规则运动 。若天然气浓度增
大，则电压表的示数会 变大 。（选填“变大”或“变小”）
【分析】（1）分子在不停地做无规则运动，所以我们能闻到气体的气味；
（2）由图甲可知两电阻串联，电压表测量R 两端的电压；由图乙可知气敏电阻的性质，由
0
电阻的变化利用欧姆定律可求得电路中电流的变化及R 两端电压的变化。
0
【解答】解：（1）人们能闻到臭鸡蛋的气味，是因为气体分子扩散到空间任何一个位置，说明了分子是在做无规则运动；
（2）由图甲可知两电阻串联，电压表测量R 两端的电压，
0
由图乙可知气敏电阻的阻值随天然气浓度的增大而减小，
根据I＝ 可知，电路中电流增加，
根据U＝IR可知，定值电阻两端的电压会增大，即电压表的示数会变大。
故答案为：分子在做永不停息的无规则运动；变大。
【点评】本题考查了分子动理论和欧姆定律的应用，从图中得出气敏电阻的阻值与温度的
变化关系是本题的突破口。
18．有一种电源被称作“恒定电流源”，它能够对外提供大小不变的电流。现有一个恒定
电流源，它对外提供大小为3A的电流，用它给一个标有“6V，0.5A”的灯泡供电，要
使灯泡正常工作，需要给灯泡 并 联一个阻值为 2. 4 的电阻。
【分析】当电源提供的电流大于灯泡的额定电流时，根据并联电路的分流特点可知，应并
Ω
联一个电阻；根据并联电路的电流特点求出电阻分得的电流，根据并联电路的电压特
点和欧姆定律求出电阻的阻值。
【解答】解：
恒定电流源提供的电流为3A，大于灯泡正常工作的电流0.5A，要使灯泡正常工作应并联
一个电阻R分流；
因为并联电路中干路电流等于各支路电流之和，
所以，通过电阻R的电流：I ＝I﹣I ＝3A﹣0.5A＝2.5A，
R L
并联电路中各支路两端的电压相等，则电阻R两端的电压：U＝U ＝6V；
L
根据欧姆定律可得，并联电阻的阻值：
R＝ ＝ ＝2.4 。
Ω
故答案为：并；2.4。
【点评】本题考查了并联电路的特点和欧姆定律的应用，关键是知道并联电路的分流特点。
三．作图与实验探究题（本大题包括5个题，共26分）
19．画出如图所示电路的电路图。【分析】由实物图可知，两灯泡并联，开关控制控制L ，根据实物图完成电路图即可。
2
【解答】解：电流从正极出发开始分支，一支经开关、灯泡L ，另一支经灯泡L ，然后两支
2 1
共同回到电源负极。如图所示：
【点评】本题考查根据实物图画电路图，关键是知道电路中各个用电器的连接情况，画电
路图是电学中最重点的知识之一。
20．如图所示，甲、乙、丙三图中装置完全相同。燃料的质量都是10g，烧杯内的液体初温
相同。
（1）比较不同燃料的热值，应选择 甲、乙 两图进行实验；比较不同物质的比热容，应
选择 甲、丙 两图进行实验。
（2）若在研究不同燃料热值实验时，记录数据如下表：
燃料 加热前液体温/℃ 燃料燃尽时液体温/℃ 燃料的热/（J/kg）
1 15 35 2.4×106
2 15 25
根据表中数据计算：完全燃烧10g燃料1放出的热量为 2.4×1 0 4 J；燃料2的热值为1.2×10 6 J/kg。
（3）通过实验得到的燃料热值与实际值相比偏 小 （选填“大”或“小”），你认为出
现这种情况的主要原因是 燃料不可能完全燃烧，同时燃料燃烧放出的热量没有全部
被水吸收 。
【分析】（1）燃料的热值大小不能直接测量，需要通过液体吸收热量的多少来体现燃料燃
烧放出热量的多少，而液体吸收热量的多少跟液体的质量和升高的温度有关，因此为
了比较热值大小要用不同的燃料，加热同一种液体，让液体的质量相同，通过温度计
的示数高低得出吸热多少，进而判断热值大小；
为了比较两种液体的比热容，需要燃烧相同的燃料，加热不同的液体，让液体的质量相同，
通过温度计的示数高低得出吸热多少，进而判断两种比热容的大小关系；
（2）根据Q＝mq求出完全燃烧10g燃料1放出的热量；燃料放出的热量被液体吸收，即
Q ＝Q ，根据Q ＝cm△t、Q ＝mq列出等式即可求出燃料2的热值；
吸 放 吸 放
（3）存在热散失，燃料燃烧放出的热量没有全部被水吸收，测得的热值会偏小。
【解答】解：
（1）为了比较热值大小要用不同的燃料，加热同一种液体，让液体的质量相同，通过温度
计的示数高低得出吸热多少，进而判断热值大小，应选择甲乙两图进行实验；
为了比较两种液体的比热容，需要燃烧相同的燃料，加热不同的液体，让液体的质量相同，
通过温度计的示数高低得出吸热多少，进而判断两种比热容的大小关系，应选择甲丙
两图进行实验；
（2）完全燃烧10g燃料1放出的热量：Q ＝mq ＝0.01kg×2.4×106J/kg＝2.4×104J；
1 1
因为Q ＝Q ，
放 吸
所以燃料1：c m△t ＝m q ，即c m（35℃﹣15℃）＝m ×2.4×106J，
a 1 1 1 a 1
燃料2：c m△t ＝m q ，即c m（25℃﹣15℃）＝m ×q ，
a 2 1 2 a 1 2
联立以上两式可得：q ＝1.2×106J/kg；
2
（3）因为存在热散失，燃料燃烧放出的热量没有全部被水吸收，所以测得的热值会偏小。
故答案为：（1）甲、乙；甲、丙；（2）2.4×104；1.2×106；（3）小；燃料不可能完全燃烧，同时燃
料燃烧放出的热量没有全部被水吸收。
【点评】本题考查了学生对热值概念、比热容概念的了解与掌握，分析时用好控制变量法
是本题的关键，难点是根据Q ＝cm△t、Q ＝mq结合表格中的数据得出等式求出燃
吸 放
料2的热值，难度较大。21 ． 小 兰 同 学 对 串 联 电 路 电 压 规 律 进 行 了 探 究 。
（1）根据电路图甲，用笔代替导线连接实物电路图乙。
（2）如图甲所示闭合开关，发现L 不发光，L 比较亮，电压表示数为零，则小灯泡L 的故
1 2 1
障是 短路 ；
（3）排除故障后，小兰正确测出了L 两端的电压，在测L 两端的电压时，小兰打算采用
1 2
以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上。此操作可能
会导致电压表出现的现象是 电压表指针反向偏转 。
（4）最后，小兰按照正确的方法测出了L 、L 、AC之间的电压U ＝2.4V，U ＝1.6V，U
1 2 L1 L2 AC
的示数如图丙所示，读出U ＝ 3. 8 V，并得出了实验的最终结论。实验结论为：
AC
串联电路两端的总电压等于各串联部分两端电压之和
（5）此实验依然存在着一定的缺陷，你的改进方法是： 换用不同规格的灯泡多做几次
实验 。
【分析】（1）在根据电路图连接电路过程中，要特别注意电压表的位置、接法、量程选择和
电流方向。
（2）闭合开关灯泡不亮原因有两个：灯泡处发生短路或断路，其它位置发生断路。一个灯
泡发光，另一个不发光，不可能发生断路，只能是短路。
（3）电流从电压表正接线柱流入，负接线柱流出，电压表反向偏转。
（4）根据串联电路两端的总电压与各用电器两端的电压之和的关系计算出两灯泡的总电
压，由此判断出电压表选择的量程，根据指针的位置读出电压表示数；
（5）为了得出普遍结论，应进行多次实验，进行多次测量。
【解答】解：（1）由电路图可知，两灯泡串联，电压表测量灯泡L 两端电压，如图所示：
1（2）发现L 不发光，L 比较亮，电压表示数为零，说明灯L 的没有电流通过，即L 短路了；
1 2 1 1
（3）只断开电压表A接点，并改接到C接点上，而B接点不动，电压表正负接线柱接反了，
闭合开关后，电压表指针反向偏转，所以不能测出L 两端的电压。
2
（4）电压表测量AC间电压，所以选择电压表选择的是0～15V量程；电压表分度值为
0.5V，所以示数为4V；
由实验数据可知：L 、L 的总电压为：U＝U +U ＝2.4V+1.4V＝3.8V；
1 2 L1 L2
由此可得出实验结论为：串联电路两端的总电压等于各串联部分两端电压之和；
（5）为得出普遍结论，应更换不同规格的灯泡，或改变电源电压，进行多次实验，测出多
组实验数据。
故答案为：（1）见上图；（2）短路；（3）电压表指针反向偏转；（4）3.8V；串联电路两端的总
电压等于各串联部分两端电压之和；（5）换用不同规格的灯泡多做几次实验。
【点评】本题考查了利用电压表判断电路故障的分析能力、电压表的使用方法等知识；做
此题时要围绕串联电路的电压规律去分析解答，需要注意的是实验为了得出普遍结论
应进行多次实验，测出多组数据。
22．如图是小明同学探究“电流与电压关系”的电路图。
（1）请按电路图将实物图连接完整（要求滑片P向左滑时接入电阻变大）。
（2）小明连接电路时，开关应 断开 ，滑动变阻器的滑片P应放在最 左 （选填
“左”或“右”）端。
（3）闭合开关后小明发现，无论怎样移动滑动变阻器的滑片P，电流表指针几乎不动，电
压表指针有示数且不变，原因可能是 电阻 R 断路 。（4）接着小明取来三只阻值分别5 、10 、15 的电阻，探究“电流与电阻关系”，他将
电阻5 换成10 ，移动滑动变阻器滑片P的目的是 保持定值电阻两端的电压不变
Ω Ω Ω
。
Ω Ω
【分析】（1）滑片P向左滑时接入电阻变大，滑动变阻器滑片以右电阻丝连入电路中；电
压表选用小量程；
（2）连接电路时，为保证电路的安全，开关应断开，滑动变阻器的滑片P应放在阻值最大
的位置；
（3）电压表指针有示数，说明电压表两接线柱与电源正负极之间是通路，无论怎样移动
滑动变阻器的滑片，电流表指针几乎不动说明电路断路，即与电压表并联的部分断路
（4）探究影响电流与电阻关系时，应控制定值电阻两端的电压不变。
【解答】解：（1）因滑片P向左滑时电阻变大，应将滑动变阻器滑片右边的电阻连入电路；
因电源电压为3V，电压表选用小量程，如图所示；
（2）小明连接电路时，开关应断开，滑动变阻器的滑片P应放在左端；
（3）闭合开关后小明发现，无论怎样移动滑动变阻器，电流表指针几乎不动（即电流表示
数为0），说明电路中存在断路故障；而电压表指针有示数且不变，说明电压表与电源
两极是连通的，即电压表与电路中的其它元件串联了；所以，造成这一故障的原因可
能是定值电阻R断路；
（4）小明取来三只阻值分别5 、10 、15 的电阻，探究“电流与电阻关系”，他将电阻
5 换成10 ，根据分压原理，定值电阻的电压变大，根据串联电路电压的特点，应移动
Ω Ω Ω
滑动变阻器的滑片使其分得电压变大，从而保持定值电阻两端的电压不变。
Ω Ω
故答案为：（1）如上图所示；（2）断开；左；（3）电阻R断路；（4）保持定值电阻两端的电压
不变。
【点评】本题探究“电流与电压关系”，考查电路的连接及注意事项、常见故障的分析判
断及滑动变阻器的作用，是中考实验中的热点问题。
23．小华同学用“伏安法”来测量一只阻值约为5 的定值电阻Rx，实验室有如下器材
Ω供选用：
A．两节干电池B．开关一个和导线若干C．电压表（0～3～15V）
D．电流表（0～0.6～3A）E．滑动变阻器（0～10 ）F．滑动变阻器（0～100 ）
（1）小华同学完成实验电路设计后，为了操作顺利和方便，除了A、B、C和D外，小华同
Ω Ω
学还需选用 E 器材（选填“E“或“F”）；

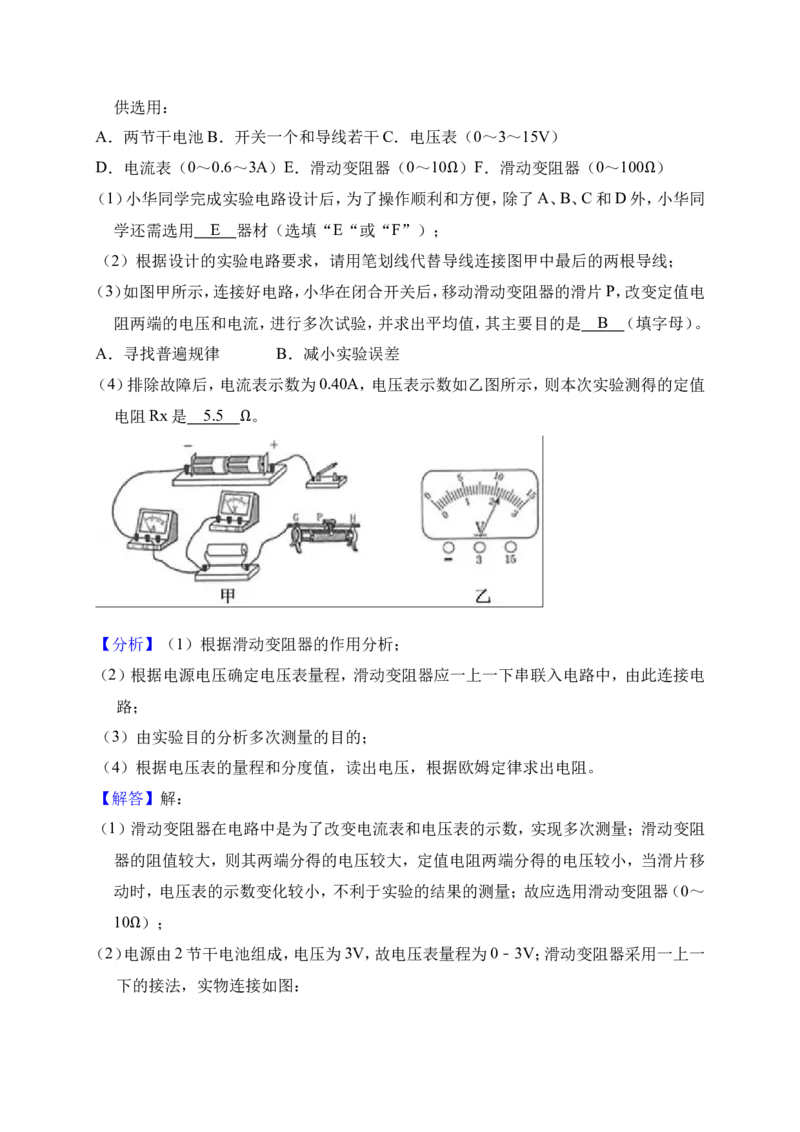

（2）根据设计的实验电路要求，请用笔划线代替导线连接图甲中最后的两根导线；
（3）如图甲所示，连接好电路，小华在闭合开关后，移动滑动变阻器的滑片P，改变定值电
阻两端的电压和电流，进行多次试验，并求出平均值，其主要目的是 B （填字母）。
A．寻找普遍规律 B．减小实验误差
（4）排除故障后，电流表示数为0.40A，电压表示数如乙图所示，则本次实验测得的定值
电阻Rx是 5. 5 。
Ω
【分析】（1）根据滑动变阻器的作用分析；
（2）根据电源电压确定电压表量程，滑动变阻器应一上一下串联入电路中，由此连接电
路；
（3）由实验目的分析多次测量的目的；
（4）根据电压表的量程和分度值，读出电压，根据欧姆定律求出电阻。
【解答】解：
（1）滑动变阻器在电路中是为了改变电流表和电压表的示数，实现多次测量；滑动变阻
器的阻值较大，则其两端分得的电压较大，定值电阻两端分得的电压较小，当滑片移
动时，电压表的示数变化较小，不利于实验的结果的测量；故应选用滑动变阻器（0～
10 ）；
（2）电源由2节干电池组成，电压为3V，故电压表量程为0﹣3V；滑动变阻器采用一上一
Ω

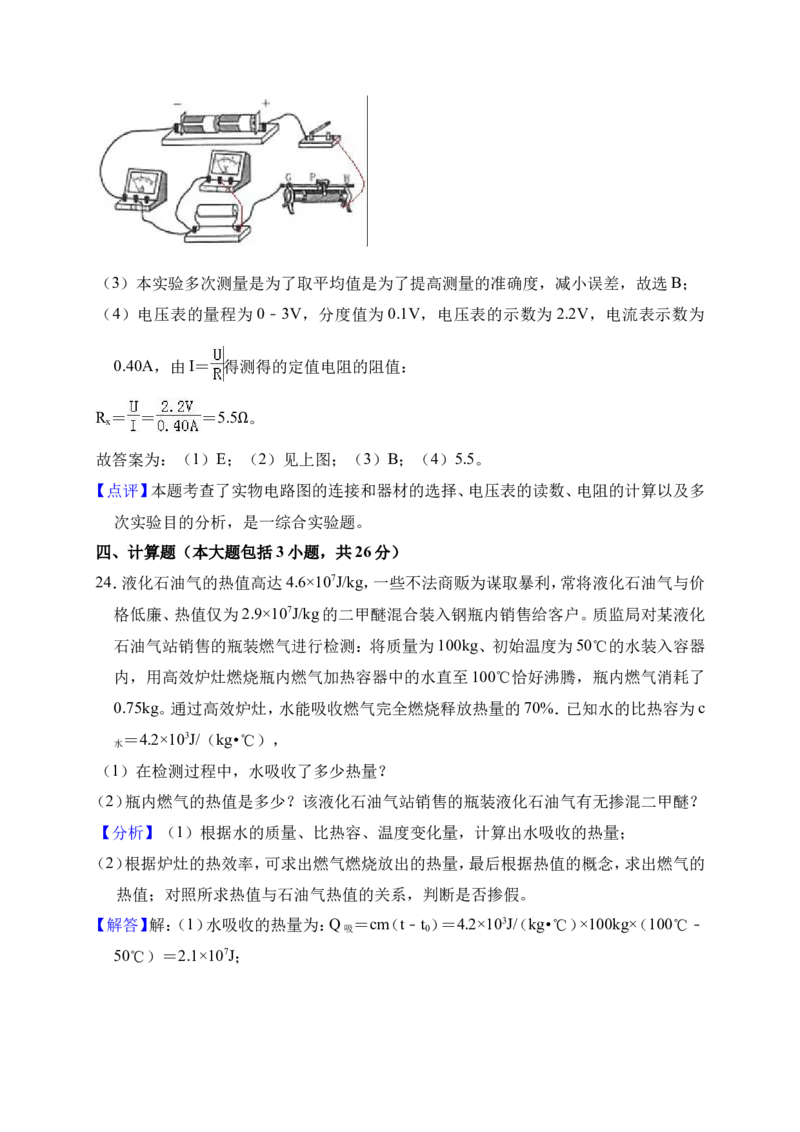

下的接法，实物连接如图：（3）本实验多次测量是为了取平均值是为了提高测量的准确度，减小误差，故选B；
（4）电压表的量程为 0﹣3V，分度值为0.1V，电压表的示数为 2.2V，电流表示数为
0.40A，由I＝ 得测得的定值电阻的阻值：
R ＝ ＝ ＝5.5 。
x
Ω
故答案为：（1）E；（2）见上图；（3）B；（4）5.5。
【点评】本题考查了实物电路图的连接和器材的选择、电压表的读数、电阻的计算以及多
次实验目的分析，是一综合实验题。
四、计算题（本大题包括3小题，共26分）
24．液化石油气的热值高达4.6×107J/kg，一些不法商贩为谋取暴利，常将液化石油气与价
格低廉、热值仅为2.9×107J/kg的二甲醚混合装入钢瓶内销售给客户。质监局对某液化
石油气站销售的瓶装燃气进行检测：将质量为100kg、初始温度为50℃的水装入容器
内，用高效炉灶燃烧瓶内燃气加热容器中的水直至100℃恰好沸腾，瓶内燃气消耗了
0.75kg。通过高效炉灶，水能吸收燃气完全燃烧释放热量的70%．已知水的比热容为c
＝4.2×103J/（kg•℃），
水
（1）在检测过程中，水吸收了多少热量？
（2）瓶内燃气的热值是多少？该液化石油气站销售的瓶装液化石油气有无掺混二甲醚？
【分析】（1）根据水的质量、比热容、温度变化量，计算出水吸收的热量；
（2）根据炉灶的热效率，可求出燃气燃烧放出的热量，最后根据热值的概念，求出燃气的
热值；对照所求热值与石油气热值的关系，判断是否掺假。
【解答】解：（1）水吸收的热量为：Q ＝cm（t﹣t ）＝4.2×103J（/ kg•℃）×100kg×（100℃﹣
吸 0
50℃）＝2.1×107J；（2）由 ＝ 可得，燃气燃烧放出的热量为：
η
Q ＝ ＝ ＝3×107J，
放
瓶内燃气的热值为：
q＝ ＝ ＝4×107J/kg＜4.6×107J/kg，
该液化石油气站销售的瓶装液化石油气掺了混二甲醚。
答：（1）在检测过程中，水吸收的热量为2.1×107J；
（2）瓶内燃气的热值是4×107J/kg；该液化石油气站销售的瓶装液化石油气掺了混二甲醚
【点评】此题属于热学的综合题，将比热容与热值的相关计算，通过热效率联系在一起；
根据相应的计算公式可解答。
25．如图所示电路图，电源电压6V保持不变，灯L 的电阻是10 ，闭合开关S，电流表A
2 1
的示数是0.3A，不考虑温度对灯丝电阻的影响，求：
Ω
（1）灯L 的阻值。
1
（2）电流表A的示数。
【分析】由电路图可知，两灯泡并联，电流表A测干路电流，电流表A 测L 支路的电流。
1 1
（1）根据并联电路的电压特点和欧姆定律求出灯L 的阻值；
1
（2）根据电阻的并联求出电路中的总电阻，利用欧姆定律求出干路电流表的示数。
【解答】解：由电路图可知，两灯泡并联，电流表A测干路电流，电流表A 测L 支路的电
1 1
流。
（1）因并联电路中各支路两端的电压相等，
所以，由I＝ 可得，灯L 的阻值：
1R ＝ ＝ ＝20 ；
1
Ω
（2）因并联电路中总电阻的倒数等于各分电阻倒数之和，
所以，电路中的总电阻：
R＝ ＝ ＝ ，
Ω
则干路电流表的示数：
I＝ ＝ ＝0.9A。
答：（1）灯L 的阻值为20 ；
1
（2）电流表A的示数为0.9A。
Ω
【点评】本题考查了并联电路的特点和欧姆定律的应用，解题方式可以灵活，只要方法合
理、结果正确即可。

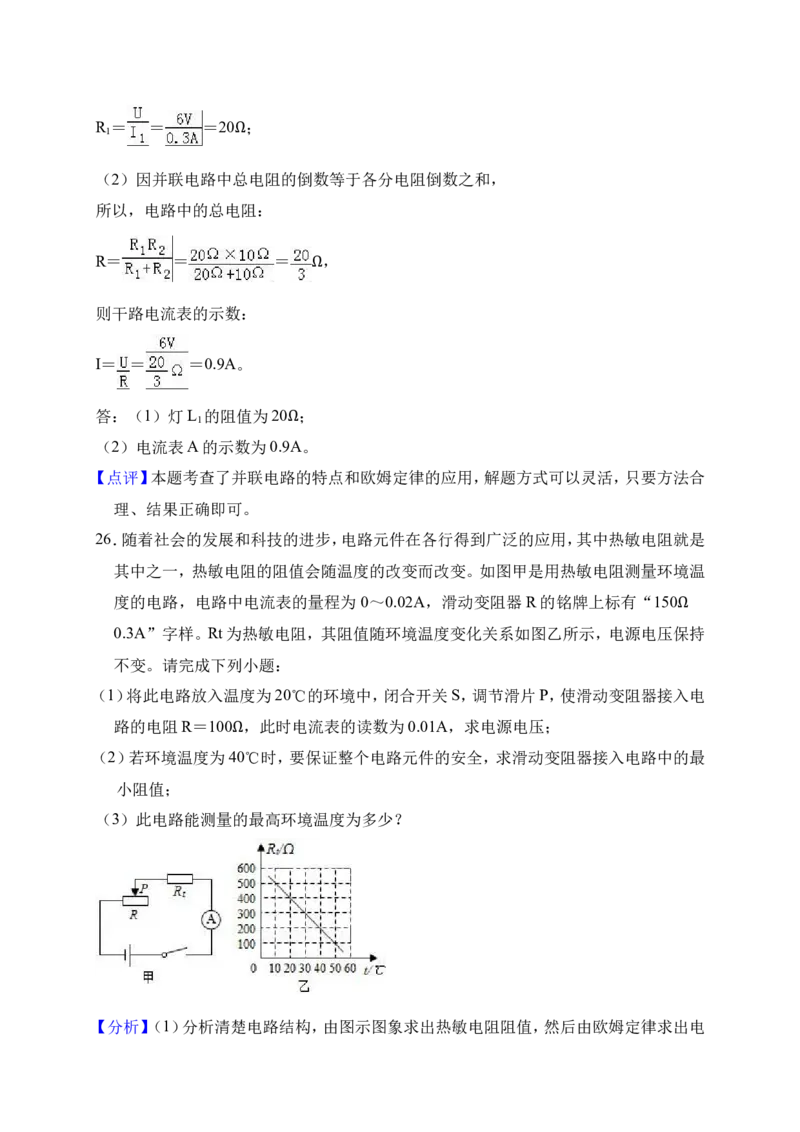

26．随着社会的发展和科技的进步，电路元件在各行得到广泛的应用，其中热敏电阻就是
其中之一，热敏电阻的阻值会随温度的改变而改变。如图甲是用热敏电阻测量环境温
度的电路，电路中电流表的量程为 0～0.02A，滑动变阻器R的铭牌上标有“150
0.3A”字样。Rt为热敏电阻，其阻值随环境温度变化关系如图乙所示，电源电压保持
Ω
不变。请完成下列小题：
（1）将此电路放入温度为20℃的环境中，闭合开关S，调节滑片P，使滑动变阻器接入电
路的电阻R＝100 ，此时电流表的读数为0.01A，求电源电压；
（2）若环境温度为40℃时，要保证整个电路元件的安全，求滑动变阻器接入电路中的最
Ω
小阻值；
（3）此电路能测量的最高环境温度为多少？
【分析】（1）分析清楚电路结构，由图示图象求出热敏电阻阻值，然后由欧姆定律求出电源电压。
（2）由图示图象求出热敏电阻阻值，然后应用串联电路特点与欧姆定律求出滑动变阻器
的最小阻值。
（3）小量程电流表A允许通过的电流最大时，电路中的电阻最小，随着温度的升高热敏
电阻R 逐渐减小，当滑动变阻器达到最大阻值时，热敏电阻达到最小阻值，此时热敏
t
电阻正常工作的环境温度达到最高值。
【解答】解：（1）由图示电路图可知，滑动变阻器与热敏电阻串联，电流表测电路电流，
由图乙所示图象可知，温度为20℃时，热敏电阻阻值为400 ，
Ω
由I＝ 可知，电源电压：U＝I（R+R）＝0.01A×（400 +100 ）＝5V；
t
Ω Ω
（2）由图乙所示图象可知，温度为40℃时，热敏电阻阻值为200 ，电路最大电流为
0.02A；
Ω
由I＝ 可知，电路最小电阻：R ＝ ＝ ＝250 ，
最小
Ω
根据串联电路总电阻等于各电阻之和可知：
滑动变阻器的最小阻值：R ＝R ﹣R＝250 ﹣200 ＝50 ；
滑最小 最小 t
Ω Ω Ω
（3）热敏电阻阻值越小，环境温度最高，电路电流最大为0.02A时，由I＝ 可知，
R ＝ ＝ ＝250 ，
总
Ω
根据串联电路总电阻等于各电阻之和可知：
R ＝R ﹣R ＝250 ﹣150 ＝100 ，
t小 总 滑最大
由图乙可知其工作的最高环境温度50℃。
Ω Ω Ω
答：（1）将此电路放入温度为20℃的环境中，闭合开关S，调节滑片P，使滑动变阻器接入
电路的电阻R＝100 ，此时电流表的读数为0.01A，电源电压为5V；
（2）若环境温度为40℃时，要保证整个电路元件的安全，滑动变阻器接入电路中的最小
Ω
阻值是50 ；
（3）此电路能测量的最高环境温度为50℃。
Ω
【点评】本题是一道关于图象分析和利用欧姆定律进行计算的综合题，能否根据图象分析
热敏电阻的变化趋势和正确判断变阻器所处状态跟正常工作的最高环境温度之间的关系是本题的解题关键所在。
