2018-2019学年广东省揭阳市揭西县九年级（上）第二次段考物理试卷
一、单项选择题：（本大题7小题，每小题3分，共21分）
1．下列关于分子动理论和物体内能的变化说法中，正确的是（ ）
A．液体很难被压缩，说明分子间有引力
B．雾霾天气有大量极细小的尘粒悬浮在空中，说明分子在做无规则运动
C．压在一起的铅片和金片几年后剖开，切面互相渗透，属于扩散现象
D．冬天人们有热水袋取暖，感到暖和，是用做功的方法改变物体的内能

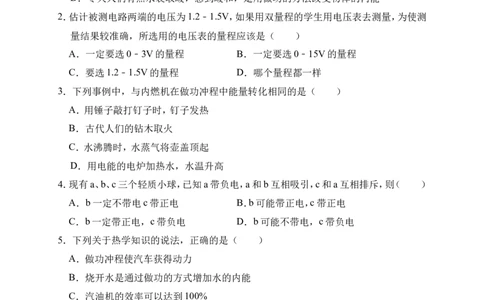

2．估计被测电路两端的电压为1.2﹣1.5V，如果用双量程的学生用电压表去测量，为使测
量结果较准确，所选用的电压表的量程应该是（ ）
A．一定要选0﹣3V的量程 B．一定要选0﹣15V的量程
C．要选1.2﹣1.5V的量程 D．哪个量程都一样
3．下列事例中，与内燃机在做功冲程中能量转化相同的是（ ）
A．用锤子敲打钉子时，钉子发热
B．古代人们的钻木取火
C．水沸腾时，水蒸气将壶盖顶起
D．用电能的电炉加热水，水温升高
4．现有a、b、c三个轻质小球，已知a带负电，a和b互相吸引，c和a互相排斥，则（ ）
A．b一定不带电c带正电 B．b可能带正电，c带正电
C．b一定带正电，c带负电 D．b可能不带电，c带负电
5．下列关于热学知识的说法，正确的是（ ）
A．做功冲程使汽车获得动力
B．烧开水是通过做功的方式增加水的内能
C．汽油机的效率可以达到100%
D．端午粽子飘香，说明分子间存在引力
6．下列说法正确的是（ ）
A．铁导线的电阻一定比铜导线的电阻大
B．两根长度相同的镍铬合金导线，在温度一定时，横截面积较小的电阻一定大
C．长度相同的两根导线，细的导线电阻一定大
D．长度相同，材料相同，横截面积也相同的导线，在任何情况下，电阻都一样大
7．在如图所示的电路中，已知灯L 的电阻比灯L 的电阻大，开关闭合后，关于电路的说
1 2法正确的是（ ）
A．电路是并联电路
B．通过灯L 的电流大于通过灯L 的电流
1 2
C．两灯的电压之和等于电源电压
D．L 灯丝烧断了，灯L 还亮着
2 1
二、填空题：（本大题7小题，每空1分，共21分）

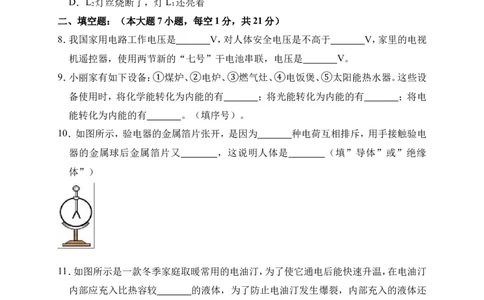

8．我国家用电路工作电压是 V，对人体安全电压是不高于 V，家里的电视
机遥控器，使用两节新的“七号”干电池串联，电压是 V。
9．小丽家有如下设备： 煤炉、 电炉、 燃气灶、 电饭煲、 太阳能热水器。这些设
备使用时，将化学能转化为内能的有 ；将光能转化为内能的有 ；将电
① ② ③ ④ ⑤
能转化为内能的有 。（填序号）。
10．如图所示，验电器的金属箔片张开，是因为 种电荷互相排斥，用手接触验电
器的金属球后金属箔片又 ，这说明人体是 （填”导体”或”绝缘
体”）
11．如图所示是一款冬季家庭取暖常用的电油汀，为了使它通电后能快速升温，在电油汀
内部应充入比热容较 的液体，为了防止电油汀发生爆裂，内部充入的液体还
应该具有沸点 的特点。用电油汀取暖利用了 方式改变了人体的内能。
12．吸烟者“吞云吐雾”时会波及周围人群，这是由于分子在不停地做 运动造成
的。汽车的发动机选用水做冷却剂，主要是由于水的比热容较 的缘故；单缸四冲程汽油机的飞轮速为1800r/min，则它每秒钟燃气对外做功 次。
13．如图所示电路，要使灯泡L 、L 组成串联电路必须闭合开关 ；要使L 、L 组成
1 2 1 2
并联电路必须闭合开关 ；如果只让L 发光，只需闭合开关 。
1

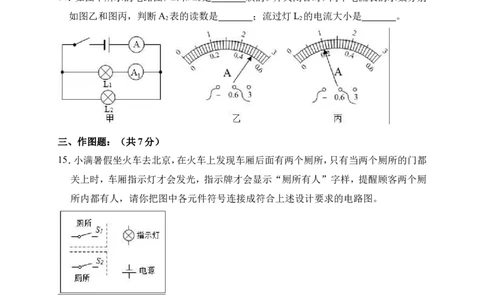

14．如图甲所示的电路图，L 和L 是 联的。开关闭合时，两个电流表的示数分别
1 2
如图乙和图丙，判断A 表的读数是 ；流过灯L 的电流大小是 。
2 2
三、作图题：（共7分）
15．小满暑假坐火车去北京，在火车上发现车厢后面有两个厕所，只有当两个厕所的门都
关上时，车厢指示灯才会发光，指示牌才会显示“厕所有人”字样，提醒顾客两个厕
所内都有人，请你把图中各元件符号连接成符合上述设计要求的电路图。
16．请在图乙中的方框内完成发光LED灯电路图（框内已画出了发光二极管的符号），使
LED灯里两个发光二极管并联。17．如图所示，把右图中的实物按照左边电路图连接起来。（已知开关S闭合后，L 中的
1
电流为0.4A，L 中的电流为0.5A．）
2
四、实验题：（本大题3小题，每空1分，共20分）

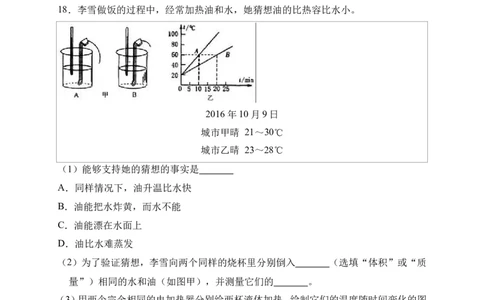

18．李雪做饭的过程中，经常加热油和水，她猜想油的比热容比水小。
2016年10月9日
城市甲晴 21～30℃
城市乙晴 23～28℃
（1）能够支持她的猜想的事实是
A．同样情况下，油升温比水快
B．油能把水炸黄，而水不能
C．油能漂在水面上
D．油比水难蒸发
（2）为了验证猜想，李雪向两个同样的烧杯里分别倒入 （选填“体积”或“质
量”）相同的水和油（如图甲），并测量它们的 。
（3）用两个完全相同的电加热器分别给两杯液体加热，绘制它们的温度随时间变化的图
象，如图乙所示。水和油吸热的多少是通过 来反映的。根据图象，可判断出李
雪的猜想是 （选填“正确”或“错误”）的。
（4）李雪上网查询了相关知识后，知道了水的比热容比砂石大很多，水的这种性质会影
响气候的调节。下图丙列出的是2016年10月9日珠海和韶关两地的气温情况，则城
市甲为 （选填“珠海”或“韶关”）。
19．如图1是小明“探究串联电路电流特点”的实验电路图：A B C
电流表的位置
电流I/A 0.3 0.3 1.
2 2
（1）实验中，选择两个小灯泡的规格应该是 的（填“相同”或“不相同”）。
（2）下表是某同学在实验中测得的三个不同位置的电流值，有一个位置的电流测量明显
有误，其电流值是 ，造成错误的原因是 。
（3）甲、乙两位同学在分组实验中，闭合开关前，他们的电流表指针均指在零刻度处。 当
闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙所示的两种情况。 则甲
的问题是： ；乙的问题是： 。
（4）实验中某同学发现两个串联的小灯泡中，一个发光，一个不发光，造成其中一个小灯
泡不发光的原因可能是
A．通过灯泡的电流小 B．灯泡的灯丝断了
C．灯泡被短路 D．小灯泡靠近负极
（5）实验结束小明又借来一只电压表探究串联电路电压特点，他先将电压表正确接在A、
B两点间测出了L 的电压，接着将电压表接A的导线改接到C点测L 的电压，你认为
1 2
他的做法 （选填“正确”或“错误”）。
20．在探究影响导体电阻大小的因素时，小兵、小红两位同学作出了如下猜想：
导体的电阻与导体的长度有关
导体的电阻与导体的横截面积有关
①
导体的电阻与导体的材料有关
②
实验室提供了4根电阻丝，规格、材料如表：
③
编号 材料 长度/m 横截面积/mm2
A 镍铬合金 0.5 0.5
B 镍铬合金 1.0 0.5
C 镍铬合金 0.5 1.0
D 锰铜合金 0.5 0.5为了验证上述猜想，他们设计了如图所示的实验电路。
（1）为了验证上述猜想 ，应该选用编号为 两根电阻丝进行实验；如果选用编号
为A、C两根电阻丝进行实验，是为了验证猜想 （填序号）；如果选用编号为
①
A、D两根电阻丝进行实验，是为了验证猜想 （填序号）．分别将A和D两电阻
丝接入电路中M、N两点间时，电流表示数不相同，由此，初步得到的结论是：长度和
横截面积相同时， 。这种探究物理问题的方法叫
（2）有同学认为：可以根据灯泡亮度的变化来判断接入的电阻丝的变化情况。老师指出：
此实验中这种方法不可取。这是因为电源电压一定时，若所选电阻丝的阻值相差太小
灯泡亮度变化 （选填“明显”或“不明显”）。
（3）在最近几年，我国城乡许多地区进行了输电线路的改造，将原来细的铝质输电线换
成较粗的铝质输电线，这样就 了输电线的电阻，从而可以 输电线上的
电能损失（选填“增大”或“减小”）。
五、计算题：（本大题2小题，共13分）
21．太阳能具有清洁无污染、可再生等优点，是最有开发前景的新能源之一。小明家新安
装了一台容积为 500kg的太阳能热水器，加满水后，经过4h阳光的照射，水温由原来
的 20℃升高到 40℃．则：
（1）在这4h内水吸收了多少热量？
（2）若这些热量由效率为20%的火炉燃烧焦炭来提供，则需要燃烧多少焦炭？[水的比热
容C ＝4.2×103J/（kg•℃）、焦炭的热值q＝3.0×107J/kg]。
水
22．如图所示的电路中，当闭合开关S时，电流表A ，A ，A 的示数分别是 1.8A、0.9A、
1 2 3
0.5A，则通过灯泡L 、L 和 L 的电流分别是多少安？
1 2 3六、综合能力题：（本大题3小题，共18分）
23．近两年政府推出了“汽车下乡”、“小排气量购置税减半”等政策，极大的促进了汽
车行业的发展，随着人民生活水平的不断提高，汽车已经走进我们的家庭，小明的爸
爸最近也购买了一辆轿车。小明利用所学的物理知识对汽车进行了一系列探索与研
究：
（1）汽车发动机一般是柴油机或汽油机，它把燃料燃烧放出的 能转化为机械能，
完全燃烧0.1kg的汽油能够获得 J的能量；（汽油的热值为4.6×107J/kg）
（2）汽车发动机常用循环流动的水来帮助它散热，主要是利用了水的 较大的特点。
（3）小明同学阅读了汽车发动机的说明书后，将内燃机的能量流向制成如图所示的图表，
请根据给出的信息，计算该内燃机的效率为 。汽车行驶时发动机产生的牵引
力是F，则燃烧质量为m、热值为q的汽油，能使汽车前进的距离s＝ 。（用前面
给出物理量的符号表示距离）
24．国庆放假期间，小明一家去农庄休闲旅游。
（1）细心地小明发现，进入农庄的路口安装了带有太阳能电池板的警示灯，如图甲所示。
白天，太阳能电
池板将 能转化成 能并储存起来，提供给LED灯。
（2）进入宾馆房间，将房卡插入槽中，房间内的用电器才能使用，如图乙所示，房卡的作
用相当于电路元件中的 。房间里提供有路由器，如图丙，路由器是一种支持有
线和无线连接的网络设备，通过后排的接口可以同时连接多台电脑独立工作，各接口
之间是 （选填“串联”或“并联”）的，判断的依据是用电器之间独立工作
（选填“互相影响”或“互不影响”）
（3）小明还发现房门口装有开关S ，床头装有开关S ，这两个开关都能单独控制房间的
1 2
吊灯，图丁中的电路图能符合这一要求的是 。
（4）小明看到房间内使用的是燃气热水器，想测试一下该热水器的效率。他先设置热水
器输出热水的温度为 40℃，热水出水流量是 5kg/min，已知当时自来水的温度是
15℃，天然气的热值为3.2×107J/m3，接通热水器的工作开关8min后停止工作，此时观察天然气表共用了0.15m3的天然气，则该热水器的实际效率是 。
25．某物理兴趣小组学习了导体电阻的知识后，对食盐水溶液的导电性能与什么因素有
关提出了以下猜想：
食盐水溶液的导电性能与溶液的浓度有关。
食盐水溶液的导电性能与溶液的质量有关。
①
食盐水溶液的导电性能与溶液中两点间的距离有关。
②
为了验证猜想，他们设计了如图所示的装置，将电路中的a、b两金属片分别插入甲、乙、
③
丙、丁溶液中所示位置 （金属片a、b每次插入溶液中的深度都相同）进行探究：
（1）食盐水溶液的导电性能可以由 来判断；
（2）将金属片a、b分别插入甲、乙所示位置可探究猜想 （选填序号），为了探究猜
想 应将金属片a、b分别插入 两图所示位置；
（3）将金属片a、b分别插入乙、丁所示位置，若I ≠I ，由此可得到的结论是 ；
② 乙 丁
（4）这个实验用到了初中物理学中最常用的探究方法是 （写出一种即可）。2018-2019 学年广东省揭阳市揭西县九年级（上）第二次段考
物理试卷
参考答案与试题解析
一、单项选择题：（本大题7小题，每小题3分，共21分）
1．下列关于分子动理论和物体内能的变化说法中，正确的是（ ）
A．液体很难被压缩，说明分子间有引力
B．雾霾天气有大量极细小的尘粒悬浮在空中，说明分子在做无规则运动
C．压在一起的铅片和金片几年后剖开，切面互相渗透，属于扩散现象
D．冬天人们有热水袋取暖，感到暖和，是用做功的方法改变物体的内能
【分析】（1）分子间有相互作用的引力和斥力；分子间作用力的大小与分子间的距离有关。
根据分子力的表现，判断分子力的性质；
（2）根据分子的性质进行判断；
（3）不同的物质在相互接触时彼此进入对方的现象叫做扩散现象。
（4）随着温度的升高，分子运动速度增大，内能增大，并且内能的改变可以通过做功和热
传递两种途径实现。
【解答】解：A、一般液体很难被压缩，说明分子间有斥力，故A错误；
B、由于分子很小，眼睛是看不到的，因此雾霾天气大量极细微的尘粒悬浮在空中不是分
子，不能说明分子的无规则运动，故B错误；
C、一切物质的分子都在永不停息的做无规则运动，压在一起的金片和铅片，金分子和铅
分子也在不停的做无规则运动，彼此渗入。此现象是扩散现象，故C正确；
D、冬天人们有热水袋取暖，感到暖和，是用热传递的方法改变物体的内能，故D错误。
故选：C。
【点评】本题主要考查学生对分子动理论知识的了解和掌握，知道斥力和引力同时存在，
是一道基础题。
2．估计被测电路两端的电压为1.2﹣1.5V，如果用双量程的学生用电压表去测量，为使测
量结果较准确，所选用的电压表的量程应该是（ ）
A．一定要选0﹣3V的量程 B．一定要选0﹣15V的量程
C．要选1.2﹣1.5V的量程 D．哪个量程都一样【分析】根据电路电压选择电压表，在不超过电压表量程条件下，为使测量更准确，应选
较小量程测量。
【解答】解：双量程的学生用电压表的量程分别为0﹣3V、0﹣15V，被测电压为1.2﹣
1.5V，不超过小量程挡，为了测量准确，应选用小量程进行测量。
故选：A。
【点评】本题考查了电压表量程的选择方法，属于基本技能的考查，属于基础题。
3．下列事例中，与内燃机在做功冲程中能量转化相同的是（ ）
A．用锤子敲打钉子时，钉子发热
B．古代人们的钻木取火
C．水沸腾时，水蒸气将壶盖顶起
D．用电能的电炉加热水，水温升高
【分析】内燃机是利用内能做功的机器，其在工作时有四个冲程，即吸气、压缩、做功、排
气四个冲程。其中压缩冲程将机械能转化为内能；做功冲程将内能转化为机械能。
做功可以改变物体的内能，当对物体做功时，机械能转化为内能；当物体对外做功时，内
能转化为机械能。
【解答】解：
内燃机的做功冲程是将内能转化为机械能；
A、用锤子敲打钉子时，钉子发热，是通过做功的方式改变物体内能，机械能转化为内能；
不符合题意；
B、古代人们的钻木取火，是通过做功的方式改变物体内能，机械能转化为内能；不符合
题意；
C、水沸腾时，水蒸气将壶盖顶起，是利用内能做功，内能转化为机械能；符合题意；
D、用通电的电炉加热水，水温升高，是通过热传递使水的内能增加；不符合题意。
故选：C。
【点评】本题结合考查了内燃机的工作过程和做功改变物体内能的两种情况，是热学综合
题。
4．现有a、b、c三个轻质小球，已知a带负电，a和b互相吸引，c和a互相排斥，则（ ）
A．b一定不带电c带正电 B．b可能带正电，c带正电
C．b一定带正电，c带负电 D．b可能不带电，c带负电
【分析】（1）电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引；（2）带电体可以吸引轻小物体；
（3）解题时，根据小球间的作用关系并结合a球带负电这个已知条件判断。
【解答】解：已知a带负电，c和a互相排斥，根据同种电荷互相排斥，所以c带负电；
又因为a和b互相吸引，根据异种电荷互相吸引，所以b可能带正电；根据带电体可以吸
引轻小的物体可知，b也可能不带电；所以b可能不带电，c带负电。
故选：D。
【点评】异种电荷相吸引和带电体吸引轻小的物体这两个知识点要考虑周全，考虑不全是
此题选错答案的原因。
5．下列关于热学知识的说法，正确的是（ ）
A．做功冲程使汽车获得动力
B．烧开水是通过做功的方式增加水的内能
C．汽油机的效率可以达到100%
D．端午粽子飘香，说明分子间存在引力
【分析】内燃机的工作过程有吸气、压缩、做功、排气四个冲程；
改变内能的方式有做功和热传递；
效率小于1；
分子在不停的做无规则的运动。
【解答】解：A、内燃机的四个冲程中做功冲程对外做功使汽车获得动力，故A正确；
B、烧开水是通过热传递的方式增加水的内能，故B错误；
C、由于能量损失汽油机的效率不可能达到100%，故C错误；
D、端午粽子飘香，说明分子在不停地做无规则的运动，故D错误；
故选：A。
【点评】此题考查的知识点比较多但都属于基础知识，认真分析即可得出答案
6．下列说法正确的是（ ）
A．铁导线的电阻一定比铜导线的电阻大
B．两根长度相同的镍铬合金导线，在温度一定时，横截面积较小的电阻一定大
C．长度相同的两根导线，细的导线电阻一定大
D．长度相同，材料相同，横截面积也相同的导线，在任何情况下，电阻都一样大
【分析】导线的电阻大小与导线的材料、导线的长度、导线的横截面积和温度等有关，此
题要结合控制变量法进行分析。【解答】解：在温度相同的情况下，电阻率越大，长度越长，横截面积越小的电阻会越大；
A、C没有控制变量进行分析，所以说法错误，不符合题意；
D、没有考虑温度的影响，所以说法错误，不符合题意；
只有B中答案说法正确，符合题意；
故选：B。
【点评】解决此类多因素问题，要结合控制变量法进行分析求解。
7．在如图所示的电路中，已知灯L 的电阻比灯L 的电阻大，开关闭合后，关于电路的说
1 2
法正确的是（ ）
A．电路是并联电路
B．通过灯L 的电流大于通过灯L 的电流
1 2
C．两灯的电压之和等于电源电压
D．L 灯丝烧断了，灯L 还亮着
2 1
【分析】（1）串联电路中，电流只有一条路径，各元件相互影响；并联电路中，电流有多条
路径，各元件互不影响。
（2）串联电路中，电流处处相等，总电压等于各用电器两端的电压之和；并联电路中，各
支路两端的电压相等，干路总电流等于各支路电流之和。
【解答】解：A、由图可见，电流只有一条路径，因此是个串联电路，故该选项不正确；
B、串联电路中电流处处相等，通过灯L 的电流等于通过灯L 的电流，故该选项不正确；
1 2
C、串联电路，两灯的电压之和等于电源电压，故该选项说法正确；
D、串联电路，电路只有一条电流路径，各元件相互影响，如果L 灯丝烧断了，灯L 也不
2 1
会亮，故该选项说法不正确。
故选：C。
【点评】本题考查学生识别电路和分析电路的能力，解答此题的关键是把握串联电路的电
流规律：电流只有一条路径，各元件相互影响，电流处处相等。
二、填空题：（本大题7小题，每空1分，共21分）
8．我国家用电路工作电压是 22 0 V，对人体安全电压是不高于 3 6 V，家里的电视
机遥控器，使用两节新的“七号”干电池串联，电压是 3 V。【分析】要记住一些生活中常见的电压值，如：一节干电池的电压是1.5V；一节铅蓄电池
的电压是2V；家庭电路的电压为220V；动力电压为380V；对人体安全的电压为不高
于36V；电池串联使用，其电压等于各电池电压之和。
【解答】解：家庭电路的电压为220V；对人体安全的电压为不高于36V；一节干电池的电
压是1.5V，电池串联使用，其电压等于各电池电压之和，即两节新的“七号”干电池
串联，电压为3V；
故答案为：220；36；3。
【点评】本题依据对生活中常见电压值的了解写出答案。
9．小丽家有如下设备： 煤炉、 电炉、 燃气灶、 电饭煲、 太阳能热水器。这些设
备使用时，将化学能转化为内能的有 ；将光能转化为内能的有 ；将电
① ② ③ ④ ⑤
能转化为内能的有 。（填序号）。
①③ ⑤
【分析】判断出每个过程中消耗了哪种形式的能，进而产生了哪种形式的能是解决该题的
②④
关键；
【解答】解： 煤炉工作时消耗化学能，产生内能，故是将化学能转化为内能的过程；
电炉工作时消耗电能，产生内能，故是将电能转化为内能的过程；
①
燃气灶工作时消耗化学能，产生内能，故是将化学能转化为内能的过程；
②
电饭煲工作时消耗电能，产生内能，故是将电能转化为内能的过程；
③
太阳能热水器工作时消耗光能，产生内能，故是将光能转化为内能的过程；
④
故将化学能转化为内能的有 ；将光能转化为内能的有 ；将电能转化为内能的有
⑤
。
①③ ⑤
故答案为： ； ； 。
②④
【点评】能准确的判断出能量的转化过程是解决该题的关键。
①③ ⑤ ②④
10．如图所示，验电器的金属箔片张开，是因为 同 种电荷互相排斥，用手接触验电器
的金属球后金属箔片又 闭合 ，这说明人体是 导体 （填”导体”或”绝缘
体”）
【分析】（1）验电器是根据同种电荷相互排斥制成的。（2）导体能够将产生的静电导入大地。
【解答】解：验电器是用于检验物体是否带电的仪器，当其金属箔片张开是因为同种电荷
互相排斥，用手接触验电器的金属球后金属箔片闭合，即人将电荷导入大地了，故该
现象说明人体是导体。
故答案为：同；闭合；导体。
【点评】本题考查电荷间的相互作用规律以及导体和绝缘题的区别。属于识记性内容，比
较简单。
11．如图所示是一款冬季家庭取暖常用的电油汀，为了使它通电后能快速升温，在电油汀
内部应充入比热容较 小 的液体，为了防止电油汀发生爆裂，内部充入的液体还应
该具有沸点 高 的特点。用电油汀取暖利用了 热传递 方式改变了人体的内能。
【分析】（1）比热容是指单位质量的某种物质温度升高（或降低）1℃所吸收（或放出）的热
量；质量相同的不同物质吸收相同的热量，比热容小的温度升高的快；
（2）为了防止电暖气爆炸，内部充入沸点高的液体，可以达到更高的温度，取暖效果好；
（3）改变内能有两种发生：做功和热传递。
【解答】解：（1）由Q＝cm△t可知，质量相同的不同物质在吸收相同的热量时，比热容小
的温度升高的快，所以，为了使电油汀通电后能快速升温，应在电油汀内部应充入比
热容较小的液体；
（2）为了防止电油汀发生爆裂，其内部应充入沸点高的液体，还可以达到更高的温度，取
暖效果好；
（3）电油汀工作过程中电能转化为内能，温度较高，用电油汀取暖利用了热传递的方式
增加了人体的内能。
故答案为：小；高；热传递。
【点评】本题考查了学生对比热容、沸点及热传递特点的了解和掌握，是一道联系实际的
应用题，体现了物理规律与现实生活的密切联系。
12．吸烟者“吞云吐雾”时会波及周围人群，这是由于分子在不停地做 无规则 运动
造成的。汽车的发动机选用水做冷却剂，主要是由于水的比热容较 大 的缘故；单缸四冲程汽油机的飞轮速为1800r/min，则它每秒钟燃气对外做功 1 5 次。
【分析】（1）扩散现象，是指分子在永不停息地做无规则运动。吸烟时，烟分子在空气中进
行扩散。
（2）根据比热容的概念可知，比热容大的物体每升高（或降低）1℃所吸收（或放出）的热
量就大，比热容大的，更适合做冷却液。
（3）在四冲程内燃机的一个工作循环中，完成4个冲程，并对外做功1次，曲轴和飞轮转
2圈。
【解答】解：（1）只要有人在房间里吸烟，由于烟分子在空气中不停地做无规则运动，一会
儿房间会充满烟味，这是分子的扩散现象。
（2）因为水的比热容大，所以水每升高1℃所吸收的热量就大，发动机的热被水吸收就不
至于温度太高，所以用水做冷却剂。
（3）一台单缸四冲程汽油机的飞轮转速为1800r/min，说明1min飞轮转1800r；
则每秒钟，飞轮转30转，完成15个工作循环，做功15次。
故答案为：无规则；大；15。
【点评】本题是一道综合题，考查了学生对分子的热运动、比热容概念以及四种程汽油机
工作过程的理解和掌握，是中考的热点。
13．如图所示电路，要使灯泡L 、L 组成串联电路必须闭合开关 S ；要使L 、L 组成
1 2 1 1 2
并联电路必须闭合开关 S 、 S ；如果只让L 发光，只需闭合开关 S 。
2 3 1 3
【分析】电路元件的连接有串联和并联两种方式：由于串联电路只有一条电流路径，流过
一个元件的电流同时流过另一个元件，因此各元件相互影响；而并联电路中有多条支
路，所以各元件独立工作、互不影响。
【解答】解：（1）如下图所示的电路中，
断开开关S 、S ，闭合开关S 时，灯泡L 和L 串联；
2 3 1 1 2（2）如下图所示的电路中：
断开开关S ，闭合开关S 、S 时，灯泡L 和L 并联；
1 2 3 1 2
（3）如下图所示的电路中：
只需闭合开关S3时，电路中只有L 发光。
1
故答案为：S ；S 、S ；S 。
1 2 3 3
【点评】解决此类问题要结合串联电路和并联电路的特点，结合题意选择合适的开关组成
符合题意的电路图。
14．如图甲所示的电路图，L 和L 是 并 联的。开关闭合时，两个电流表的示数分别如
1 2
图乙和图丙，判断A 表的读数是 0.5A ；流过灯L 的电流大小是 0.5A 。
2 2
【分析】由电路图可知，两灯泡并联，电流表A 测干路电流，电流表A 测L 支路的电流；
1 2 1
根据电流表A 的量程和分度值读出示数，根据并联电路的电流特点和两电流表指针
2
的位置确定电流表A 的量程并根据分度值读出示数，利用并联电路的电流特点求出
1
流过灯L 的电流。
2
【解答】解：由电路图可知，两灯泡并联，电流表A 测干路电流，电流表A 测L 支路的电
1 2 1
流；
由乙图可知，电流表A 的量程为0～0.6A，分度值为0.02A，示数为I ＝0.5A；
2 1
因为并联电路中干路电流等于各支路电流之和，且丙图电流表指针偏转的角度小于乙图指针偏转的角度，
所以电流表A 的量程为0～3A，分度值为0.1A，示数为I＝1.0A，
1
则流过灯L 的电流I ＝I﹣I ＝1.0A﹣0.5A＝0.5A。
2 2 1
故答案为：并；0.5A；0.5A。
【点评】本题考查了并联电路的特点，关键是电流表量程的确定和读数，要注意各量之间
的关系。
三、作图题：（共7分）
15．小满暑假坐火车去北京，在火车上发现车厢后面有两个厕所，只有当两个厕所的门都
关上时，车厢指示灯才会发光，指示牌才会显示“厕所有人”字样，提醒顾客两个厕
所内都有人，请你把图中各元件符号连接成符合上述设计要求的电路图。
【分析】根据串并联电路的特点进行分析，即两个开关串联，同时控制一个灯泡。
【解答】解：只有当两个厕所的门都关上时，车厢指示灯才会发光，说明两个门（开关）同
时控制电路，只有都关闭才会形成闭合的回路。因此两门（开关）应串联。
故答案为：
。
【点评】此题中的情况在汽车中经常遇到，还有保鲜库常要两人保管钥匙。这些都用到了
串联电路的知识。
16．请在图乙中的方框内完成发光LED灯电路图（框内已画出了发光二极管的符号），使
LED灯里两个发光二极管并联。【分析】一个完整的电路有四部分组成：电源、导线、开关、用电器；二极管具有单向导电
性，根据其性质判定电流的方向。
【解答】解：一个完整的电路有四部分组成：电源、导线、开关、用电器，两个二极管并联，
开关在干路中；二极管具有单向导电性，故电路图为：
【点评】本题考查了电路图的画法，明确二极管的性质是画图的关键。
17．如图所示，把右图中的实物按照左边电路图连接起来。（已知开关S闭合后，L 中的
1
电流为0.4A，L 中的电流为0.5A．）
2
【分析】根据实物的电路连接进行分析，即两个灯泡并联连接，开关控制整个电路，A 测
1
量干路电流，A 测量L 中的电流；
2 2
根据并联电路电流的规律进行分析，即干路电流等于支路电流之和。根据通过L 、L 的
1 2
电流确定电流表的量程。
【解答】解：因为L 中的电流I ＝0.5A＜0.6A，所以A 电流表的量程都为0～0.6A；
2 2 2
干路电流为I＝I +I ＝0.4A+0.5A＝0.9A＞0.6A，所以A 的量程为0～3A。
1 2 1
使两个灯泡并联连接，开关控制整个电路，A 测量干路电流，A 测量L 中的电流；根据电
1 2 2
流流向进行连接，即从正极出发，最后回到电源负极，注意电流从正接线柱流入负接
线柱流出。如图所示：【点评】本题考查了电流表量程的选择，和并联电路的电流特点，关键是会识别串并联电
路，会根据电路图画出正确的实物图。
四、实验题：（本大题3小题，每空1分，共20分）
18．李雪做饭的过程中，经常加热油和水，她猜想油的比热容比水小。
2016年10月9日
城市甲晴 21～30℃
城市乙晴 23～28℃
（1）能够支持她的猜想的事实是 A
A．同样情况下，油升温比水快
B．油能把水炸黄，而水不能
C．油能漂在水面上
D．油比水难蒸发
（2）为了验证猜想，李雪向两个同样的烧杯里分别倒入 质量 （选填“体积”或“质
量”）相同的水和油（如图甲），并测量它们的 温度 。
（3）用两个完全相同的电加热器分别给两杯液体加热，绘制它们的温度随时间变化的图
象，如图乙所示。水和油吸热的多少是通过 加热时间长短正确 来反映的。根据图
象，可判断出李雪的猜想是 正确 （选填“正确”或“错误”）的。
（4）李雪上网查询了相关知识后，知道了水的比热容比砂石大很多，水的这种性质会影
响气候的调节。下图丙列出的是2016年10月9日珠海和韶关两地的气温情况，则城
市甲为 韶关 （选填“珠海”或“韶关”）。
【分析】（1）生活中通过观察液体温度的变化来研究水和食用油的吸热能力；（2）由于物质吸热的多少与物体的质量和物体升高的温度有关，所以在比较不同物质的
吸热能力时，要采用控制变量法，应控制它们的质量和升高的温度都相同，比较它们
吸热多少（加热时间长短），吸收的热量多，比热容大；或控制它们的质量和吸热多少
相同，比较它们升高的温度，升高的温度高，比热容小；
（3）根据转换法，用相同的加热器，通过加热时间比较吸收热量多少；根据比热容的概念
和Q＝cm△t进行分析，即△t和质量相等时，吸收的热量越多的物质，比热容越大（即
吸热的能力强）；
（4）根据水的比热容较大的特点分析沿海城市为什么昼夜温差小，然后做出判断。
【解答】解：（1）油比水的比热容小，说明质量相同的油和水在温度升高相同度数时，油比
水吸热少，或质量相同的油和水吸收相同热时，油比水温度升高的多，同样情况下，油
升温比水快。能支持他的猜想是A。
（2）根据控制变量法的思路可知，小华需要向两个同样的烧杯里分别倒入质量相同和初
温也相同的水和油，并测量它们的温度。
（3）水和油吸热的多少是通过加热时间长短来反映的。根据图象，升高相同的温度，B加
热的时间长即吸收的热量多，可判断出油的比热容比水小，李雪的猜想是正确的。
（4）沿海地区水多，水的比热容较大，白天，相同质量的水和沙石比较，吸收相同的热量，
水的温度升高的少；
夜晚，放出相同的热量，水的温度降低的少，使得沿海地区昼夜的温差小。由表知城市乙
的温差小，所以甲为韶关，乙是珠海。
故答案为：（1）A；
（2）质量；温度；
（3）加热时间长短；正确；
（4）韶关。
【点评】本题比较不同物质的吸热能力，考查控制变量法、转换法的应用和比较吸热能力
的方法及水比热容大的运用，为热学中的重要实验。
19．如图1是小明“探究串联电路电流特点”的实验电路图：
A B C电流表的位置
电流I/A 0.3 0.3 1.
2 2
（1）实验中，选择两个小灯泡的规格应该是 不相同 的（填“相同”或“不相同”）。
（2）下表是某同学在实验中测得的三个不同位置的电流值，有一个位置的电流测量明显
有误，其电流值是 1.6A ，造成错误的原因是 接的小量程却按照大量程读数 。
（3）甲、乙两位同学在分组实验中，闭合开关前，他们的电流表指针均指在零刻度处。 当
闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙所示的两种情况。 则甲
的问题是： 电流表正负接线柱接反 ；乙的问题是： 电流表量程选大了 。
（4）实验中某同学发现两个串联的小灯泡中，一个发光，一个不发光，造成其中一个小灯
泡不发光的原因可能是 C
A．通过灯泡的电流小 B．灯泡的灯丝断了
C．灯泡被短路 D．小灯泡靠近负极
（5）实验结束小明又借来一只电压表探究串联电路电压特点，他先将电压表正确接在A、
B两点间测出了L 的电压，接着将电压表接A的导线改接到C点测L 的电压，你认为
1 2
他的做法 错误 （选填“正确”或“错误”）。
【分析】（1）为避免实验的偶然性，应选用不同规格的灯泡；
（2）根据串联电路电流的规律和电流表大小量程之比回答；
（3）图甲中，电流表指针反向偏转，图乙指针偏转角度太小，据此回答；
（4）逐一分析确定正确答案；
（5）连接电压表时，电流应从正接线柱流入，从负接线柱流出。
【解答】解：（1）为避免实验的偶然性得出具有普遍性的结论，应选用不同规格的灯泡；
（2）串联电路各处的电流都相等，测得的三个不同位置的电流值，有一个位置的电流测
量明显有误，两个测量值是正确的，错误的电流值应是1.6A，错误的原因在于：接的
电流表的小量程却按照大量程读数了；
（3）由图甲可知，在试触过程中出现电流表指针反向偏转，说明电流从负接线柱流入了，
即电流表正负接线柱接反了；出现图乙偏转角度太小，说明量程选大了，应该用小量
程；
（4）A．串联电路中各处的电流都相等，错误；
B．一个灯亮，说明电路为通路，B错误；
C．不亮的灯泡被短路，电路仍为通路，正确；D．灯发光与否与小灯泡靠近负极无关，错误；
选C；
（5）将电压表正确接在A、B两点间测出了L 的电压，电压表与A相连的为负接线柱，接
1
着将电压表接A的导线改接到C点测L 的电压，则电流从负接线柱流入了，所以是错
2
误的。
故答案为：（1）不相同；
（2）1.6A；接的小量程却按照大量程读数了；
（3）电流表正负接线柱接反了；电流表量程选大了；
（4）C；
（5）错误。
【点评】本题 探究串联电路电流特点，考查电流表及电压表的正确使用、归纳法的运用
及串联电路电流的规律，难度中等。
20．在探究影响导体电阻大小的因素时，小兵、小红两位同学作出了如下猜想：
导体的电阻与导体的长度有关
导体的电阻与导体的横截面积有关
①
导体的电阻与导体的材料有关
②
实验室提供了4根电阻丝，规格、材料如表：
③
编号 材料 长度/m 横截面积/mm2
A 镍铬合金 0.5 0.5
B 镍铬合金 1.0 0.5
C 镍铬合金 0.5 1.0
D 锰铜合金 0.5 0.5
为了验证上述猜想，他们设计了如图所示的实验电路。
（1）为了验证上述猜想 ，应该选用编号为 A 、 B 两根电阻丝进行实验；如果选用编
号为A、C两根电阻丝进行实验，是为了验证猜想 （填序号）；如果选用编号为
①
A、D两根电阻丝进行实验，是为了验证猜想 （填序号）．分别将A和D两电阻
②
丝接入电路中M、N两点间时，电流表示数不相同，由此，初步得到的结论是：长度和
③
横截面积相同时， 导体的电阻与导体的材料有关 。这种探究物理问题的方法叫
控制变量法
（2）有同学认为：可以根据灯泡亮度的变化来判断接入的电阻丝的变化情况。老师指出：此实验中这种方法不可取。这是因为电源电压一定时，若所选电阻丝的阻值相差太小
灯泡亮度变化 不明显 （选填“明显”或“不明显”）。
（3）在最近几年，我国城乡许多地区进行了输电线路的改造，将原来细的铝质输电线换
成较粗的铝质输电线，这样就 减小 了输电线的电阻，从而可以 减小 输电线上
的电能损失（选填“增大”或“减小”）。
【分析】（1）为了验证 导体的电阻与导体的长度有关，应保证导体的材料与横截面积相
等，分析所给电阻丝，找出符合要求的电阻丝编号；编号为A、C的两根电阻丝材料与
①
长度都相同，而横截面积不同，利用A、C可验证电阻与横截面积的关系；A、D两电阻
丝长度、横截面积相等，而材料不同，利用它们可以研究导体电阻与材料的关系；
若一个因素受多个因素的影响时，需用到控制变量法。
（2）电压一定时，由P＝ 可知，导体电阻变化不大时，灯泡的功率变化不大，灯泡的亮
暗变化不明显，不能反映电阻变化情况。
（3）影响电阻大小的因素有材料、长度和横截面积，当材料和长度都一定时，导线的横截
面积越大，导线的电阻值就会越小。
【解答】解：
（1）由表知：电阻丝A与B的材料、横截面积相同而长度不同，可用A与B验证 导体
的电阻与导体的长度有关；
①
A、C两根电阻丝材料与长度相同而长度不同，可用A与C验证 导体的电阻与导体的
横截面积有关；A、D两根电阻丝长度与横截面积相同而材料不同，用A与D可验证
②
导体的电阻与导体的材料有关；A、D两根电阻丝长度与横截面积相同而材料不同，
分别将A和D两电阻丝接入电路中M、N两点间时，电流表示数不相同，由此，初步得
③
到的结论是：长度和横截面积相同时，导体的电阻与导体的材料有关；
电阻大小与多个因素有关，所以探究过程中需用到控制变量法；
（2）有同学认为：可以根据灯泡亮度的变化来判断接入的电阻丝阻值的变化情况。老师指出：此实验中这种方法不可取。这是因为电源电压一定时，所选电阻丝的阻值相差
太小，灯泡亮度变化不明显。
（3）细的铝质输电线换成较粗的铝质输电线，导线的横截面积增大了，电阻值减小了，导
线上消耗损失的电能也就减小了，从而起到节能的效果。
故答案为：（1）A、B； ； ； 导体的电阻与导体的材料有关；控制变量法；（2）不明显；
（3）减小；减小。
② ③
【点评】本题是一道实验题，考查了影响导体对电流的阻碍作用与导体的长度和横截面积
的关系，解题时注意控制变量法的应用，分析实验数据，根据导体条件的不同及对应
的实验数据的不同得出结论，是正确解题的前提与关键。
五、计算题：（本大题2小题，共13分）
21．太阳能具有清洁无污染、可再生等优点，是最有开发前景的新能源之一。小明家新安
装了一台容积为 500kg的太阳能热水器，加满水后，经过4h阳光的照射，水温由原来
的 20℃升高到 40℃．则：
（1）在这4h内水吸收了多少热量？
（2）若这些热量由效率为20%的火炉燃烧焦炭来提供，则需要燃烧多少焦炭？[水的比热
容C ＝4.2×103J/（kg•℃）、焦炭的热值q＝3.0×107J/kg]。
水
【分析】（1）根据物质吸热公式求出水吸收的热量；
（2）利用热效率公式和燃料放热公式求出燃料质量。
【解答】解：（1）水吸收的热量：
Q ＝cm△t
吸
＝4.2×10 3J/（kg•℃）×500kg×（40℃﹣20℃）
＝4.2×10 7J；
（2）由题知，Q ＝Q ×20%＝m′q×20%＝4.2×10 7J，
吸 放
需要焦炭的质量：
m炭＝
＝
＝7kg。
答：（1）在这4h内水吸收了4.2×10 7J热量；（2）若这些热量由效率为20%的火炉燃烧焦炭来提供，则需要燃烧7kg焦炭。
【点评】本题主要考查的是热量的计算及其对太阳能源的认识，属于实际应用。
22．如图所示的电路中，当闭合开关S时，电流表A ，A ，A 的示数分别是 1.8A、0.9A、
1 2 3
0.5A，则通过灯泡L 、L 和 L 的电流分别是多少安？
1 2 3
【分析】（1）分析电路结构，明确各电路元件的连接方式，确定电流表测哪部分电路电流；
（2）根据并联电路特点求出流过各灯泡的电流。
【解答】解：（1）由电路图知，三个灯泡并联，电流表A 测干路电流，即测流过灯L 、L 和
1 1 2
L 的电流，
3
电流表A 测流过灯L 与L 的电流，电流表A 测流过灯L 的电流；
2 2 3 3 3
（2）由并联电路的特点知：I ＝I +I +I ，即1.8A＝I +I +I ；
A1 L1 L2 L3 L1 L2 L3
I ＝I +I ，即0.9A＝I +I ； I ＝I ，即0.5A＝I ；
A2 L2 L3 L2 L3 A3 L3 ①L3
由 解得：I ＝0.9A，I ＝0.4A，I ＝0.5A；
L1 L2 ② L3 ③
答：通过灯泡L 、L 和 L 的电流分别是0.9A，0.4A，0.5A。
①②③ 1 2 3
【点评】本题考查了并联电路的电流特点，分析清楚电路结构，知道各电流表测哪部分电
路电流是正确解题的前提与关键，由并联电路的特点列式计算即可。
六、综合能力题：（本大题3小题，共18分）
23．近两年政府推出了“汽车下乡”、“小排气量购置税减半”等政策，极大的促进了汽
车行业的发展，随着人民生活水平的不断提高，汽车已经走进我们的家庭，小明的爸
爸最近也购买了一辆轿车。小明利用所学的物理知识对汽车进行了一系列探索与研
究：
（1）汽车发动机一般是柴油机或汽油机，它把燃料燃烧放出的 内 能转化为机械能，
完全燃烧0.1kg的汽油能够获得 4.6×1 0 6 J的能量；（汽油的热值为4.6×107J/kg）
（2）汽车发动机常用循环流动的水来帮助它散热，主要是利用了水的 比热容 较大的
特点。
（3）小明同学阅读了汽车发动机的说明书后，将内燃机的能量流向制成如图所示的图表，
请根据给出的信息，计算该内燃机的效率为 30% 。汽车行驶时发动机产生的牵引力是F，则燃烧质量为m、热值为q的汽油，能使汽车前进的距离s＝ 。（用
前面给出物理量的符号表示距离）
【分析】（1）内燃机是将内能转化为机械能的机械，知道汽油的质量和热值，利用燃料完
全燃烧放热公式Q ＝mq求汽油完全燃烧放出的热量；
放
（2）水的比热容大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多；
（3）由能流图得出转化为有用功的能量占总能量的比值，得出内燃机的效率；根据W＝Q
＝mq 求出汽油完全燃烧释放热量获得的机械能，根据 W＝Fs求出能使汽车前进
放
的距离。
η η
【解答】解：（1）汽车发动机把燃料燃烧放出的内能转化为机械能；
完全燃烧0.1kg的汽油能够获得的能量：
Q ＝mq＝0.1kg×4.6×107J/kg＝4.6×106J；
放
（2）因为水的比热容大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量
多，
所以汽车发动机常用循环流动的水来帮助散热；
（3）由图可知，该内燃机的效率：
＝100%﹣33%﹣30%﹣7%＝30%；
汽油完全燃烧释放热量获得的机械能：
η
W＝Q ＝mq×30%＝0.3mq，
放
由W＝Fs可得，能使汽车前进的距离：
η
s＝ ＝ 。
故答案为：（1）内能；4.6×106；（2）比热容；（3）30%； 。
【点评】本题考查了能量的转化和燃料完全燃烧释放热量公式、水的比热容特点、效率公
式、做功公式的应用等，涉及到的知识点较多，有一定的难度。
24．国庆放假期间，小明一家去农庄休闲旅游。（1）细心地小明发现，进入农庄的路口安装了带有太阳能电池板的警示灯，如图甲所示。
白天，太阳能电
池板将 太阳 能转化成 电 能并储存起来，提供给LED灯。
（2）进入宾馆房间，将房卡插入槽中，房间内的用电器才能使用，如图乙所示，房卡的作
用相当于电路元件中的 开关 。房间里提供有路由器，如图丙，路由器是一种支持
有线和无线连接的网络设备，通过后排的接口可以同时连接多台电脑独立工作，各接
口之间是 并联 （选填“串联”或“并联”）的，判断的依据是用电器之间独立工
作 互不影响 （选填“互相影响”或“互不影响”）
（3）小明还发现房门口装有开关S ，床头装有开关S ，这两个开关都能单独控制房间的
1 2
吊灯，图丁中的电路图能符合这一要求的是 C 。
（4）小明看到房间内使用的是燃气热水器，想测试一下该热水器的效率。他先设置热水
器输出热水的温度为 40℃，热水出水流量是 5kg/min，已知当时自来水的温度是
15℃，天然气的热值为3.2×107J/m3，接通热水器的工作开关8min后停止工作，此时观
察天然气表共用了0.15m3的天然气，则该热水器的实际效率是 87.5% 。
【分析】（1）太阳能电池板将太阳能转化为电能；
（2）开关的作用是控制电路的通断，串联电路中开关控制所有用电器，并联电路中干路
的开关控制所有用电器，支路的开关控制本支路用电器；串联电路各用电器工作情况
互相影响，并联电路各用电器工作情况互不影响。
（3）任意一个开关均可以开灯、关灯，说明任何一个开关闭合时，灯泡都亮，任何一个开
关断开时灯泡都灭。据此分析判断。
（4）先求出水吸收的热量和燃气放出的热量，再利用效率公式求出效率。
【解答】解：（1）白天，太阳能电池板将太阳能转化成电能，并储存起来；
（2）房卡可以控制用电器的工作，不插入插槽中，所有房间内的用电器都不工作，所以房
卡相当家庭电路的开关；路由器是一种支持有线和无线连接的网络设备，多台电脑可
以独立上网，用电器之间独立工作互不影响；所以路由器各接口之间是并联的；
（3）A、两开关串联，只有当两开关同时闭合时吊灯才发光，不符合题意；B、两开关并联，每一个开关都可以单独控制吊灯，但两者不能相互控制，不符合题意；
C、S 和S 为单刀双掷开关，S 向右掷时灯泡不发光，S 向左掷时灯泡发光；S 向右掷时
1 2 1 1 2
灯泡发光，S 向左掷时灯泡不发光，任意一个开关都可以开灯、关灯，符合题意；
2
D、当两开关都向左时，会出现电源短路，不符合安全用电的原则，不符合题意；
故选C。
（4）水吸收的热量为：
Q ＝cm（t﹣t ）＝4200J/（kg•℃）×5kg/min×8min×（40℃﹣15℃）＝4.2×106J；
吸 0
天然气燃烧放出的热量：
Q ＝Vq＝0.15m3×3.2×107J/m3＝4.8×106J；
放
则该热水器的实际效率：
＝ ×100%＝ ×100%＝87.5%。
η
故答案为：（1）太阳；电。（2）开关；并联；互不影响。（3）C．（4）87.5%。
【点评】此题为一道综合题，考查了学生对于能量的转化、电路的分析、物质吸热、燃料放
热以及效率的理解和掌握，熟悉各知识点是解题关键。
25．某物理兴趣小组学习了导体电阻的知识后，对食盐水溶液的导电性能与什么因素有
关提出了以下猜想：
食盐水溶液的导电性能与溶液的浓度有关。
食盐水溶液的导电性能与溶液的质量有关。
①
食盐水溶液的导电性能与溶液中两点间的距离有关。
②
为了验证猜想，他们设计了如图所示的装置，将电路中的a、b两金属片分别插入甲、乙、
③
丙、丁溶液中所示位置 （金属片a、b每次插入溶液中的深度都相同）进行探究：
（1）食盐水溶液的导电性能可以由 电流表示数的大小 来判断；
（2）将金属片a、b分别插入甲、乙所示位置可探究猜想 （选填序号），为了探究猜
①想 应将金属片a、b分别插入 甲、丙 两图所示位置；
（3）将金属片a、b分别插入乙、丁所示位置，若I ≠I ，由此可得到的结论是 食盐水溶
② 乙 丁
液的导电性能与溶液中两点间的距离有关 ；
（4）这个实验用到了初中物理学中最常用的探究方法是 控制变量法 （写出一种即
可）。
【分析】金属片a、b插入盐水中，电源电压一定，盐水导电性越强，电阻越小，电流越大，
电流表示数越大，用电流表示数大小来反映盐水电阻的大小。
盐水的电阻可能跟盐水的浓度、质量、金属片之间的距离有关。探究盐水电阻跟盐水浓度
的关系时，控制盐水的质量和金属片的距离不变；探究盐水电阻跟质量的关系，控制
盐水的浓度、金属片之间的距离不变；探究盐水电阻跟金属片距离的关系，控制盐水
的浓度、盐水的质量不变。
这种探究盐水电阻的实验方法是控制变量法。
【解答】解：（1）若食盐水溶液的导电性能比较强，其电阻就比较小，电流表示数较大；反
之，电流表示数较小，可见，食盐水溶液的导电性能可以由电流表示数的大小来判断。
（2）a、b分别插入甲、乙所示位置，盐水的质量和金属片的距离不变，可探究食盐水溶液
的导电性能与溶液的浓度有关。
为了探究食盐水溶液的导电性能与溶液的质量的关系，需要保持溶液的浓度和溶液中两
点间的距离不变，改变溶液的质量，应将金属片a、b分别插入甲、丙两图所示位置。
（3）将金属片a、b分别插入乙、丁所示位置时，溶液的浓度相同，质量也相等，溶液中两
点间的距离不相等，若I ≠I ，所以，食盐水溶液的导电性能与溶液中两点间的距离
乙 丁
有关。
（4）要探究一个量与其他多个量之间的关系采用控制变量法，还把盐水的导电性转化为
电流表示数的大小。
故答案为：（1）电流表示数的大小；（2） ；甲、丙；（3）食盐水溶液的导电性能与溶液中
两点间的距离有关；（4）控制变量法。
①
【点评】探究物理问题时，要猜想物理量可能与哪些因素有关，利用控制变量法，探究物
理量的影响因素。
