重庆市第十八中学初 2020 届（三下）第三次模拟考试物理试卷
一、选择题（本题共8个小题，每小题只有一个选项最符合题意，每小题3分，共24分。）
1.下列说法最接近实际情况的是（ ）
A. 一节5号新干电池的电压是1.5V
B. 普通中学生使用的课桌高度是1.8m
C. 人的正常体温是42℃
D. 按照交通部门规定，阜锦高速公路的最高限速为300km/h
【答案】A
【解析】
【详解】A．一节干电池的电压为1.5V，故A正确；
B．课桌的高度约为0.8m，故B错；
C．人的正常体温是37℃，故C错；
D．高速公路的最高限速为100km/h，故D错。
故选A。
2.下列现象中，由于光的直线传播形成的是（ ）
A. 灯光下，墙上的手影
B. 雨后天边出现的彩虹
C. 桥在水中的“倒影”
D. 水中的筷子看上去弯折了
【答案】A【解析】
【分析】
本题考查三种光现象的判别。
【详解】A．手影即手的影子，这是光的直线传播形成的，故A符合题意；
B．彩虹是光的色散现象，故B不符合题意；
C．水中倒影是镜面成像，光的反射现象，故C不符合题意；
D．水中筷子向上弯折，是光的折射形成的，故D不符合题意。
故选A。

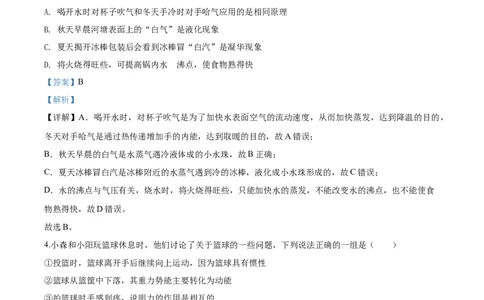

3.热现象在我们的日常生活中随处可见，下列有关说法中正确的是（ ）
A. 喝开水时对杯子吹气和冬天手冷时对手哈气应用的是相同原理
B. 秋天早晨河塘表面上的“白气”是液化现象
C. 夏天揭开冰棒包装后会看到冰棒冒“白汽”是凝华现象
D. 将火烧得旺些，可提高锅内水 的沸点，使食物熟得快
【答案】B
【解析】
【详解】A．喝开水时，对杯子吹气是为了加快水表面空气的流动速度，从而加快蒸发，达到降温的目的，
冬天对手哈气是通过热传递增加手的内能，达到取暖的目的，故A错误；
B．秋天早晨的白气是水蒸气遇冷液体成的小水珠，故B正确；
C．夏天冰棒冒白汽是冰棒附近的水蒸气遇到冷的冰棒，液化成小水珠形成的，故C错误；
D．水的沸点与气压有关，烧水时，将火烧得旺些，只能加快水的蒸发，不能改变水的沸点，也不能使食
物熟得快，故D错误。
故选B。
4.小森和小阳玩篮球休息时，他们讨论了关于篮球的一些问题，下列说法正确的一组是（ ）
①投篮时，篮球离开手后继续向上运动，因为篮球具有惯性
②篮球从篮筐中下落，其重力势能主要转化为动能
③拍篮球时手感到疼，说明力的作用是相互的
④静止在水平地面上的篮球，它所受的重力与篮球对地面的压力平衡。
A. ①②③ B. ①②④ C. ①③④ D. ②③④
【答案】A
【解析】
【详解】①投篮时，篮球离开手后继续向上运动，因为篮球具有惯性，故①正确；
②篮球从篮筐中下落，其高度下降，速度增大，所以是重力势能主要转化为动能，故②正确；
③拍篮球时，篮球发生形变，而手感到疼，说明力 的作用是相互的，故③正确；④静止在水平地面上的篮球，它所受的重力与篮球对地面的压力方向都是竖直向下，不平衡，故④错误。
故BCD错误，A正确。
故选A。

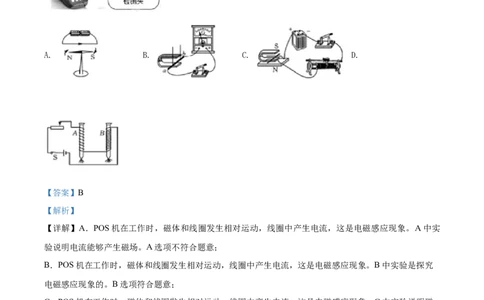

5.POS刷卡机给人们的生活带来了便利。POS机的刷卡位置有一个绕有线圈的小铁环制成的检测头，如图
所示。在使用时，将带有磁条的信用卡在POS机指定位置刷一下，检测头的线圈中就会产生变化的电流，
POS机便可读出磁条上的信息。下列能反映POS刷卡机读出信息原理的是（ ）
A. B. C. D.
【答案】B
【解析】
【详解】A．POS机在工作时，磁体和线圈发生相对运动，线圈中产生电流，这是电磁感应现象。A中实
验说明电流能够产生磁场。A选项不符合题意；
B．POS机在工作时，磁体和线圈发生相对运动，线圈中产生电流，这是电磁感应现象。B中实验是探究
电磁感应现象的。B选项符合题意；
C．POS机在工作时，磁体和线圈发生相对运动，线圈中产生电流，这是电磁感应现象。C中实验说明磁
场对通电导体有力的作用。C选项不符合题意；
D．POS机在工作时，磁体和线圈发生相对运动，线圈中产生电流，这是电磁感应现象。D中实验探究影
响电磁铁磁性强弱的因素。D选项不符合题意。
故选B。
6.工人师傅使用如图所示滑轮组10s内将400N的重物匀速提升到3m高处，所用拉力大小为200N，下列分
析、计算正确的是（ ）A. 拉力所做的功为1200J B. 拉力所做的功率为300W
C. 绳子自由端移动的速度为0.3m/s D. 若用该滑轮组提升更重的货物，机械效率将增加
【答案】D
【解析】
【详解】A．重物升高3m，3段绳子与动滑轮接触，绳子自由端移动距离为
拉力做 的功为
A选项错误；
B．拉力做的功为1800J，用时10s，拉力的功率为
B选项错误；
C．绳子自由端移动了9m，用时10s，速度为
C选项错误；
D．利用滑轮组把物体提升相同的高度时，主要是克服动滑轮重、绳子重、摩擦做额外功，额外功基本不
变；当提升更重的物体时，有用功增加。根据机械效率的定义，可以知道滑轮组的机械效率会增大的。D
选项正确。
故选D。
7.如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片P向右移动，在此过程中(
2
)A. 电流表A示数变大，电压表V 示数变小
2
B. 电流表A示数变大，电压表V 示数变小
1
C. 电压表V 示数变小，电压表V 示数变大
1 2
D. 电压表V 示数不变，电压表V 示数变小
1 2
【答案】A
【解析】
【分析】
由电路可知，电阻R 与滑动变阻器串联，电流表测电路电流，电压表V 测电阻R 两端电压，电压表V 测
1 1 1 2
滑动变阻器两端电压，根据滑动变阻器划片的移动方向判断滑动变阻器接入电路的组织如何变化，然后根
据串联电路特点及欧姆定律判断各电表示数如何变化．
【详解】由图可知，变阻器 与定值电阻 串联，电压表V 测R 两端电压，V 测R 两端电压，电流表
1 1 2 2
测电路中的电流，当变阻器的滑片P向右移动时，电阻R 的阻值变小，则电路中的电流I变大，即电流表
2
A的示数变大，由U=IR可知，R 两端电压U 变大，即电压表V 的示数变大；根据串联电压的特点，有
1 1 1
U=U+U ，由于电源电压U一定，而U 变大，则R 两端电压U 变小，即电压表V 的示数变小．给上分析
1 2 1 2 2 2
可知，A正确，BCD错误．故选A．
8.如图所示，形状、体积相同的长方体甲、乙置于水平地面，对地面的压力分别为F 、F ，将它们顺时
甲 乙
针旋转90°，此时甲、乙对地面的压强分别为p '、p '，对地面压强的变化量分别为 p 、 p ，若
甲 乙 甲 乙
p ＞ p ，则（ ）
甲 乙
A. F ＞F ，p '＞p ' B. F ＞F ，p '＜p '
甲 乙 甲 乙 甲 乙 甲 乙
C. F ≤F ，p '＞p ' D. F ＜F ，P '＜p ’
甲 乙 甲 乙 甲 乙 甲 乙
【答案】A
【解析】
的
【详解】设两长方体竖直放置时与地面接触面积为a，平躺放置时与地面 接触面积为b，放置方式变化时，变化的压强为
因为
△p ＞△p
甲 乙
所以
又因为
根据 可知
p '＞p '
甲 乙
故选项A正确，符合题意；选项B、C、D错误，不符合题意
故选A。
二、填空作图题（本题共6个小题第14小题作图2分，其余每空1分，共12分。）
9.空中加油机在高空给战斗机加油时，以地面为参照物，战斗机是__________的；若加油机以500km/h的
速度航行0.1h，通过的路程是__________ km。
【答案】 (1). 运动 (2). 50
【解析】
【详解】[1]当加油机在空中给战斗机加油时，以地面为参照物，战斗机与地面之间位置发生了变化，所以
战斗机是运动的。
[2]加油机以500km/h的速度航行0.1h，通过的路程是
10.如图是“探究电流通过导体产生的热量与电阻关系的实验”装置。实验中，将两段电阻丝组成串联电路，
目的使和通电时间保持_____相同；实验后小明取出装置中的电阻，发现两段电阻长度和材料均相同，
____（选填“A”或“B”）容器中电阻的横截面积较大。
【答案】 (1). 电流 (2). A【解析】
【详解】[1]两个电阻丝串联时，通过它们的电流一定是相等的。
的
[2]在材料、长度相同 情况下，导体的横截面积越大，电阻越小。因为A容器中的电阻阻值小，故其横截
面积大。
11.如图所示，电源电压保持不变，灯泡L标有“10V 5W”字样（不考虑温度对灯丝电阻的影响），当
S、S 都闭合且滑动变阻器的滑片P在A端时，电流表A的示数为1A，此时灯泡正常发光，则滑动变阻器
1
的最大阻值为____Ω。当S闭合、S 断开且滑动变阻器的滑片P在B端时，灯泡L的实际功率为______
1
W。
【答案】 (1). 20Ω (2). 1.25W
【解析】
【详解】[1]开关全部闭合且滑片在A端时，电路为
此时，灯正常发光，则电源电压等于灯的额定电压，即电源电压为10V
灯中的电流为
变阻器中的电流为
变阻器的最大电阻为
因为灯与变阻器并联，且两支路中电流相等，则[2] 当S闭合、S 断开且滑动变阻器的滑片P在B端时，电路为
1
灯的实际功率为
12.把边长为1m、密度为0.6×103kg/m3的正方体A放入底面积为2m2的盛水容器中，如图甲所示，将物块
B轻放在A的上面，容器中的水面上升了0.01m，如图乙所示，则物块B的质量为__________ kg；在这个
过程中，A重力做功的大小为__________ J。（水的密度为1.0×103kg/m3，g取10N/kg）
【答案】 (1). 2kg (2). 60J
【解析】
【详解】[1]将物块B轻放在A的上面后，A排开水体积的增加量为
则增大的浮力为
因物块B轻放在A的上面前后始终处于漂浮状态，所以，物块B的重力为
由 可得，物块B的质量为[2]由 ， 可得，物体A的重力为
将B放在A的上面时，A浸入水中深度的增加量为
如下图所示，可得
所以，A下降的高度d为
则A重力做功为
13.C919大型客机是我国按照国际民航规章自行研制、具有自主知识产权的大型喷气式民用飞机，于2017
年5月5日成功首飞。C919采用了大量的先进复合材料、先进的铝锂合金等，再优化飞机内部结构的设计，
把飞机质量往下压缩；同时还采用先进气动力设计技术以提升巡航气动效率，采用先进的发动机以降低油
耗，采用先进的电传操纵和主动控制技术提高飞机综合性能并改善舒适性。如图为C919在上海浦东机场
起飞场景，请参照示例写出其中涉及的一个物理现象和对应的物理知识。（不得与示例重复）
示例：物理现象：飞机离开跑道飞向天空；物理知识：以地面为参照物，飞机是运动的
作答：物理现象：_______________；
物理知识：_______________。
【答案】 (1). 见解析 (2). 见解析
【解析】
【详解】[1]物理现象：飞机升空；
[2]物理知识：流体流速与压强的关系。
14.(1)如图所示，吊车向上起吊一箱货物，利用伸缩撑杆可使吊臂绕O点缓慢转动，起吊时伸缩撑杆对吊
臂的支持力F 始终与吊臂垂直，且A的作用点不变。货物对吊臂的拉力为F，画出F 和F 的力臂l 和l；
1 2 1 2 1 2
（ ）
(2)请完成图中的光路图。
（ ）
【答案】 (1). (2).
【解析】
【详解】(1)[1]力臂为支点到力的作用线的距离。(2)[2]凹透镜对光起发散作用，平行于主光轴的光线过凹透镜后，其反射延长线过焦点；隔着透镜射向焦点
的光线，过凹透镜后与主光轴平行。
三、实验探究题（本题共3个小题，15小题5分，16小题8分，17小题9分，共22分。）
15.小海同学用蜡烛、凸透镜和光屏做“探究凸透镜成像规律”的实验，装置如图所示。当烛焰、凸透镜、
光屏如图所示的位置时，光屏下方出现了烛焰部分清晰的像：
(1)要使像能成在光屏的中央，应将光屏向__________（选填“上”或“下”）调整；
(2)小海在调整好的光屏上所看到的像是一个__________（选填“放大”“缩小”或“等大”）的实像；
(3)若将蜡烛向右移动少许，光屏应向__________（选填“左”或“右”）移动才能再次成清晰的像，此像
的大小与原来的像相比要__________（选填“大”或“小”）；
(4)若在图中凸透镜的左侧附近放置一凹透镜，这时需要将光屏向__________（选填“左”或“右”）移动
才能在光屏上成清晰的像。
【答案】 (1). 下 (2). 缩小 (3). 右 (4). 大 (5). 右
【解析】
【详解】(1)[1]像成在光屏的下方，要移动光屏使像成在光屏的中间，则要将光屏向下移动。
(2)[2]观察图示装置可以发现，此时物距大于像距，即为物体在距透镜2倍焦距以外的位置，此时成的是缩
小的实像。
(3)[3]物体向右移动，物距减小，则像距要变大，因此要把光屏向右移动。[4]物距减小时，像要变大。
(4)[5]光屏上的像是物体发出的光经凸透镜折射后会聚而成的。放上凹透镜后，因为凹透镜对光起发散作用，
因此光的会聚所成的像要离凸透镜远一些，因此，要将光屏向右移动。
16.在测定标有“2.5V”小灯泡的电功率和电阻的实验中，两个实验小组的同学选用了电流表、电压表、开
关、可以调节电压值的学生电源、标有“30Ω 1A”的滑动变阻器、若干导线等器材并要求按图连接电路：
(1)第一实验小组的同学在连完电路后，发现其中有一根导线接错了，请你在图甲中错误的那根导线上打一
个“×”，然后用一根笔画线代替导线使电路正确；
（ ）
改正电路后，应将滑片移到最_______端（填“左”或“右”），再闭合开关完成实验。
(2)①第二实验小组的同学在实验中正确连接电路，闭合开关，移动变阻器滑片，小灯泡却始终不亮，但两
表均有示数，原因可能是______________________________；
②正确解决问题后，若某次测量中电压表如图乙所示，此时电压为__________V，当小灯泡正常发光，此
时电流表示数如图丙所示，则此小灯泡的额定功率为__________ W；
③将图甲中的小灯泡更换成一个定值电阻，可以完成的实验是__________；
A．探究电流与电阻关系 B．探究电流与电压关系
C．探究电流的磁场强弱与电流大小的关系 D．探究电流做功的多少与电阻大小的关系
④完成③中的实验后，又换用标有“3.8V”的小灯泡实验，正确操作，当闭合开关时，电流表的示数为
0.1A。他们移动滑片多次实验，并作出了两次流过两元件的电流与其两端的电压关系如图丁所示，当电压
为2.5V时，小灯泡的电阻为__________Ω。学生电源的电压选用的是______V。【答案】 (1). (2). 右 (3). 电源电压太低 (4). 1.2 (5).
0.7 (6). B (7). 6.25 (8). 4
【解析】
【详解】(1)[1]从图中可以看到，电压表串联在电路中了，电流表与小灯泡并联了，具体更改方法如下图所
示。
[2]闭合电路前，为了防止电路中的电流过大，滑动变阻器接入电路的阻值应该最大，即把滑片滑到最右端。
(2)[3]两表都有示数，说明不存在短路或断路现象，灯泡不亮，可能是因为电源电压太低，灯泡的实际电功
率太小。
[4]由于小灯泡的额定电压是2.5V，那么从图乙可知道电压表的量程应该是0~3V，它的读数是1.2V。
[5]由题意可知，电流表的量程是0~0.6A，它的读数是0.28A，根据 可知此小灯泡的额定功率为
小灯泡的额定功率为 。
[6]A．小灯泡更换成一个定值电阻，这个电阻阻值大小不变，不能探究电流与电阻关系，A项不合题意；
B．定值电阻阻值大小不变，通过调整滑动变阻器，改变其电压与电流，可以探究电流与电压关系，选项
B符合题意；
C．这个实验电路图不能展示电流的磁场强弱，所以不能探究电流的磁场强弱与电流大小的关系，C项不
合题意；
D．由于定值电阻的阻值大小不变，是一个固定值，所以不能探究电流做功的多少与电阻大小的关系，D
项不合题意。
故选B。[7]从图中可以看到，图线A是一条直线，这表明了电阻阻值不变，而图线B是一条曲线，这表明了电阻阻
值在发生变化，所以A是有关于定值电阻的图像，B是有关于灯泡的图像，由图线B可知，当
时，灯泡的电流值 ，所以灯泡的电阻值
闭合开关时，滑动变阻器的阻值是最大的，它两端的电压
当滑动变阻器的阻值最大时，电路中的电流是0.1A，从图中可以看到，灯泡两端的电压是1V，所以电源
电压
电源电压是4V。
17.如图，底面积为80cm2的圆筒形容器重5N，内装有适量10cm深的水，放在水平桌面上，底面积为
60cm2，高为12cm的实心圆柱形物体A用细线拴好并悬挂在弹簧测力计下，小明要探究圆柱形物体A逐渐
浸入圆筒形容器内水中时(水没有溢出容器)，弹簧测力计的示数F与圆柱形物体A下表面与水面的距离h
的关系。(不计细线重)
(1)小江从圆柱体接触水面至接触容器底之前，分别记下九组F的值将测量的结果填写在下面的表中：
实验次序 1 2 3 4 5 6 7 8 9
h/cm 0 2 4 6 8 10 12 14 16
F/N 9 7.8 6.6 5.4 4.2 3 1.8 1.8 1.8
①由表中数据可知，物体A的重力为__________ N；
②从表格可知：在做次序7的实验时，物体A受到的浮力为__________ N；③分析表中数据可以得出结论：
浸没在液体中的物体所受浮力与浸入深度__________(选填“有关”或“无关”)；
④物体的密度是__________ kg/m3；
(2)物体A在容器内浸没后与未放入物体A前比较，水对容器底产生的压强增加了________Pa；
(3)小北看到他们如此爱动脑筋，大受启发。在只有托盘天平的情况下，借助烧杯、细线、水也测量出了另
一个物块的密度，步骤如下：
①用调节好的天平测量烧杯和水的总质量，操作情景如图甲所示，其错误之处是：________；
②重新调节好天平，按正确的方法称出了烧杯和适量水的总质量，示数如图乙所示，由此可知，烧杯和水
的总质量是__________ g；
③如图丙所示，用细线拴着物块浸没在水中(物块未接触烧杯并且水未溢出)，天平的示数变为36.2g；
④将物块缓慢沉入烧杯底部，放开细线，天平的示数变为51.2g，则物块的质量是__________ g，物块的密
度是__________ kg/m3。
【答案】 (1). 9 (2). 7.2 (3). 无关 (4). (5). 900 (6). 测量时调节平衡螺母
(7). 31.2 (8). 20 (9).
【解析】
【详解】(1)①[1]由表格数据知，当h为0时，测力计的示数为9N，则物理的重力等于测力计的示数为
9N。
②[2]在做次序7的实验时，测力计示数为1.8N，此时物体A受到的浮力为
③[3]分析表中数据、观察图像，可以得出结论：在物体A没有浸没之前，当h增大时，弹簧测力计的示数
减小；在物体A浸没后，当h增大时，弹簧测力计的示数不变，则可知，浸没在液体中的物体所受浮力与
浸入深度无关。
④[4]由阿基米德原理可知，物体的体积即排开水的体积为则物体的密度为
(2)[5]物体完全浸没时排开水的体积为
水的深度增加量为
水对容器底部增加的压强为
(3)①[6]在使用天平称量物体的质量时，通过增减砝码和移动游码使天平平衡，不能移动平衡螺母。
②[7]通过图甲和图乙可以看出，烧杯和水的总质量为
④[8]用细线栓着物体浸没在水中，天平的示数变为36.2g，则物体排开水的质量为
物体完全浸没时，物体的体积等于排开水的体积为
将物块缓慢沉入烧杯底部，天平的示数变为51.2g，则物体的质量为
[9]则物体的密度为
四、论述计算题（本题共3个小题，18小题6分，19小题8分，20小题8分，共22分。解题
应写出必要的文字说明、步骤和公式，只写出最后结果的不能给分。）
18.如图所示，电源电压为9V，灯泡标有“6V 3W”字样，闭合开关后，调节滑动变阻器使灯泡正常发光。求：
(1)此时电流表的示数是多少？
(2)滑动变阻器的电阻是多大？
【答案】(1) ；(2)
【解析】
【详解】(1)闭合开关后，调节滑动变阻器是灯泡正常发光，由电功率变形公式可得
(2)滑动变阻器和灯泡串联，且此时灯泡正常发光，滑动变阻器两端的电压为
由欧姆定律变形公式得
答：(1)此时电流表的示数是 ；
(2)滑动变阻器的电阻是 。
19.如图所示是某品牌电炖锅的内部简化电路图，电炖锅上有1000W和440W两档功率，档位可自动调节，
其工作过程是：按下开关，自动选择1000W档将汤煮至100℃，然后自动跳至440W档进行保温慢炖，设
汤的初温为20℃，质量为3kg，汤的比热容为4.0×103J/（kg•℃），求：(1)电炖锅发热电阻丝R 的阻值？
1
(2)当电炖锅处于保温慢炖时，通过电阻丝R 中的电流多大？
2
(3)若电炖锅将汤从初温加热至100℃耗时20min，在此过程中汤吸收的热量是多少？电炖锅的效率是多少？
【答案】(1)48.4Ω；(2)2A；(3) ；80%
【解析】
【详解】(1)开关接a时，R 自己工作，为加热状态，功率为1000W，有
1
(2) 开关接b时，R 与R 串联，为保温状态，二者总功率为1000W，电路电流为
1 2
(3)汤吸收的热量为
消耗的电能为
炖汤过程的效率为
答：(1)电炖锅发热电阻丝R 的阻值为48.4Ω；
1
(2)当电炖锅处于保温慢炖时，通过电阻丝R 中的电流为2A；
2
(3)若电炖锅将汤从初温加热至100℃耗时20min，在此过程中汤吸收的热量是 ；电炖锅的效率是
80%。
20.如图甲所示，高5cm、重4N的长方体物块被弹簧固定在烧杯底部。现向烧杯中缓缓加水，水位高度H随时间变化如图乙所示。(整个过程中，弹簧每受到1N的力，伸长或压缩1cm，弹簧所受的浮力忽略不
计。)求：
(1)弹簧的原长是多少cm？
(2)t ~t 时刻，弹簧的长度变化了多少cm？t 时刻物体所受到的浮力为多少N？
1 2 2
(3)求物体的密度。
【答案】(1)9；(2)10；10；(3)
【解析】
【详解】(1)在t 时刻，物块处于静止状态，弹簧受到长方体的压力为4N，所以弹簧处于压缩状态，则弹
1
簧的压缩量为
由图乙知，此时弹簧的长度为5cm，则弹簧的原长为
(2)由图乙可知，在t 时刻的水深为5cm，在t 时刻水深为20cm，已知长方体的高度为5cm，则t~t 时刻，
1 2 1 2
弹簧的长度变化量为
当弹簧自然伸长时，此时物体漂浮，此时弹簧的长度为9cm；当长方体全部浸没时，由图乙可知，弹簧的
长度为
则长方体从漂浮到浸没时弹簧伸长的长度为
t 时刻弹簧对物体向下的拉力
2t 时刻物体所受到的浮力为
2
(3)长方体浸没时，由阿基米德原理可得，物体的体积为
则物体的密度为
答：(1)弹簧的原长是9cm；
(2)t ~t 时刻，弹簧的长度变化了10cm；t 时刻物体所受到的浮力为10N；
1 2 2
(3)物体的密度为 。
