2020 年九年级模拟考试
物理试卷
一．填空题
的
1. 在解决能量转化和转移问题时，要用到____定律；__定律确定了电流产生 热量跟电流、电阻和通电时
间的关系。
【答案】 (1). 能量守恒 (2). 焦耳
【解析】

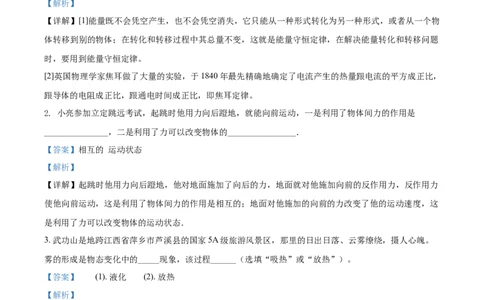

【详解】[1]能量既不会凭空产生，也不会凭空消失，它只能从一种形式转化为另一种形式，或者从一个物
体转移到别的物体；在转化和转移过程中其总量不变，这就是能量守恒定律，在解决能量转化和转移问题
时，要用到能量守恒定律。
[2]英国物理学家焦耳做了大量的实验，于1840年最先精确地确定了电流产生的热量跟电流的平方成正比，
跟导体的电阻成正比，跟通电时间成正比，即焦耳定律。
2. 小亮参加立定跳远考试，起跳时他用力向后蹬地，就能向前运动，一是利用了物体间力的作用是
_______________，二是利用了力可以改变物体的________________．
【答案】相互的 运动状态
【解析】
【详解】起跳时他用力向后蹬地，他对地面施加了向后的力，地面就对他施加向前的反作用力，反作用力
使他向前运动，这是利用了物体间力的作用是相互的；地面对他施加的向前的力改变了他的运动速度，这
是利用了力可以改变物体的运动状态．
3. 武功山是地跨江西省萍乡市芦溪县的国家5A级旅游风景区，那里的日出日落、云雾缭绕，摄人心魄。
雾的形成是物态变化中的_____现象，该过程______（选填“吸热”或“放热”）。
【答案】 (1). 液化 (2). 放热
【解析】
【详解】[1][2]雾是空气中的水蒸气遇冷形成的小液滴，所以雾的形成是物态变化中的液化现象，该过程需
要放热。
4. 如左图所示，坐在汽车后排的，当车辆行驶时,看到路边的树木向后运动，是以_____为参照物的。如右
图所示，物体A在水平拉力F的作用下，沿水平面以0.4m/s的速度运动了2s，弹簧测力计的示数为5N，
拉力F做功为________J。【答案】 (1). 汽车或自己 (2). 8
【解析】
【详解】[1] 左图中，当车辆行驶时，路边的树木对于汽车或小芳与小明的位置不断发生改变，所以小芳
与小明看到路边的树木向后运动，是以汽车或自己为参照物的。
[2]右图中使用的是动滑轮，拉力等于弹簧测力计的示数，F=5N，拉力端移动的距离
s=2s =2v t=2×0.4m/s×2s=1.6m
物 物
拉力做功
W=Fs=5N×1.6m=8J
拉力F做功为8J。

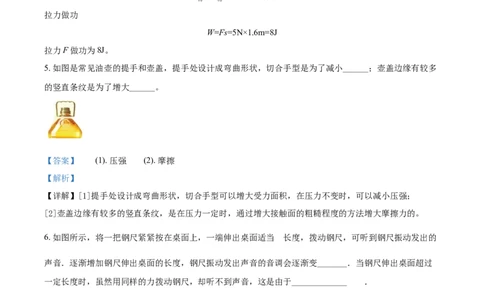

5. 如图是常见油壶的提手和壶盖，提手处设计成弯曲形状，切合手型是为了减小______；壶盖边缘有较多
的竖直条纹是为了增大______。
【答案】 (1). 压强 (2). 摩擦
【解析】
【详解】[1]提手处设计成弯曲形状，切合手型可以增大受力面积，在压力不变时，可以减小压强；
[2]壶盖边缘有较多的竖直条纹，是在压力一定时，通过增大接触面的粗糙程度的方法增大摩擦力的。
的
6. 如图所示，将一把钢尺紧紧按在桌面上，一端伸出桌面适当 长度，拨动钢尺，可听到钢尺振动发出的
声音．逐渐增加钢尺伸出桌面的长度，钢尺振动发出声音的音调会逐渐变_______．当钢尺伸出桌面超过
一定长度时，虽然用同样的力拨动钢尺，却听不到声音，这是由于_____________ ．
【答案】 (1). 低 (2). 频率太低
【解析】【详解】增加钢尺伸出桌面的长度，振动部分体积增大，质量增大，越来越难振动，频率越来越小，音调
越来越低．
钢尺伸出桌面超过一定长度，很难振动，频率小于20Hz，人耳感觉不到．

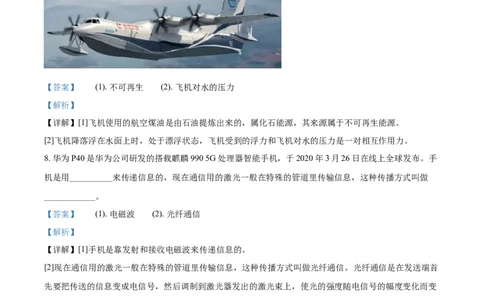

7. 如图所示的 AG600是中国国家立项的 “三个大飞机”（大型运输机、大型水上飞机、大型客机）之一，
与国产客机C919、运20重型战略运输机齐名。AG600是世界最大一款水陆两栖飞机，飞机使用的煤油属
于____（选填“可再生”或“不可再生”）能源，飞机降落浮在水面上时，受到的浮力和______是一对相
互作用力。
【答案】 (1). 不可再生 (2). 飞机对水的压力
【解析】
【详解】[1]飞机使用的航空煤油是由石油提炼出来的，属化石能源，其来源属于不可再生能源。
[2]飞机降落浮在水面上时，处于漂浮状态，飞机受到的浮力和飞机对水的压力是一对相互作用力。
8. 华为P40是华为公司研发的搭载麒麟990 5G处理器智能手机，于2020年3月26日在线上全球发布。手
机是用__________来传递信息的，现在通信用的激光一般在特殊的管道里传输信息，这种传播方式叫做
____________。
【答案】 (1). 电磁波 (2). 光纤通信
【解析】
【详解】[1]手机是靠发射和接收电磁波来传递信息的。
[2]现在通信用的激光一般在特殊的管道里传输信息，这种传播方式叫做光纤通信。光纤通信是在发送端首
先要把传送的信息变成电信号，然后调制到激光器发出的激光束上，使光的强度随电信号的幅度变化而变
化，并通过光纤发送出去；在接收端，检测器收到光信号后把它变换成电信号，经解调后恢复原信息。
9. 如图所示，一台电脑上有多个USB接口，外接电脑设备如打印机、键盘、鼠标、音箱等都可以通过任意
一个USB接口与电脑连接工作，根据你的判断，USB接口之间是_____（选填“串联”或“并联”）的．
在电脑工作时可以通过USB接口连接一个小风扇帮助电脑散热，小风扇工作时，是把电能转化成_____能．【答案】 (1). 并联 (2). 机械
【解析】
【详解】[1]根据题意，多个USB接口,外接电脑设备如打印机、键盘、鼠标、音箱等都可以通过任意一个
USB接口与电脑连接工作，且互不影响，所以USB接口之间是并联的；
[2]通过USB接口连接一个小风扇帮助电脑散热，小风扇利用磁场对通电导线的作用力工作，将电能转化为
机械能．

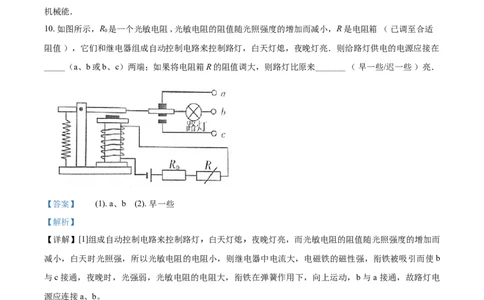

10. 如图所示，R 是一个光敏电阻 , 光敏电阻的阻值随光照强度的增加而减小，R是电阻箱 （ 已调至合适
0
阻值 ），它们和继电器组成自动控制电路来控制路灯，白天灯熄，夜晚灯亮．则给路灯供电的电源应接在
_____（a、b或b、c）两端；如果将电阻箱R的阻值调大，则路灯比原来_______ （ 早一些/迟一些 ）亮．
【答案】 (1). a、b (2). 早一些
【解析】
【详解】[1]组成自动控制电路来控制路灯，白天灯熄，夜晚灯亮，而光敏电阻的阻值随光照强度的增加而
减小，白天时光照强，所以光敏电阻的电阻小，则继电器中电流大，电磁铁的磁性强，衔铁被吸引而使b
与c接通，夜晚时，光强弱，光敏电阻的电阻大，衔铁在弹簧作用下，向上运动，b与a 接通，故路灯电
源应连接a、b。
[2]如果将电阻箱R的阻值调大，由欧姆定律可知，则光敏电阻更小些时衔铁被释放，即光强更强一些灯亮，
故路灯比原来亮的早一些。
二、选择题
11. 估测是物理中常用的一种方法，下面是小芳同学对自己身边的一些物理量进行的估测，其中合理的是
（ ）
A. 洗衣机的电功率约500W
B. 夏天空调在使用时设置的温度一般为35℃C. 一支新铅笔的长度约为10cm
D. 将掉在地上的物理课本捡起来放在课桌上做功约为50J
【答案】A
【解析】
【详解】A．洗衣机的电功率约500W，故A符合题意；
B．人体感觉舒适的温度在25℃左右，夏天空调温度设置在25℃左右较合适，故B不符合题意；
C．一支新铅笔的长度约为18cm，故C不符合题意；
D．课本重力在2.5N左右，课桌高度在0.8m左右，将掉在地上的物理课本捡起来放在课桌上做功约为
故D不符合题意。
故选A。
12. 如图所示的机械或工具在使用中，属于省距离杠杆的是（ ）
A. 羊角锤
B. 筷子
C. 核桃夹
D. 独轮车
【答案】B
【解析】
【详解】A．羊角锤在使用过程中，动力臂大于阻力臂，是省力杠杆，费距离。故A不符合题意；
B．筷子在使用过程中，动力臂小于阻力臂，是费力杠杆，省距离，故B符合题意；
C．核桃夹在使用过程中，动力臂大于阻力臂，是省力杠杆，费距离。故C不符合题意；
D．独轮车在使用过程中，动力臂大于阻力臂，是省力杠杆，费距离。故D不符合题意。
故选B。13. 如图是同学们在家庭实验室中的一些小制作、小发明，对其解释不正确的是
A. 甲图中用圆珠笔芯制作的密度计，它的刻度是越往上越小
B. 乙图是制作的水气压计，试管口的塞子要多打孔与大气相通
C. 丙图是用注射器制作的潜艇，其原理是通过吸水、排水的方法改变其重力，实现沉与浮的
D. 丁图是一个冷热水混合淋浴器，它利用了流体压强与流速的关系
【答案】B
【解析】
【详解】A．甲图中用圆珠笔芯制作的密度计，它的刻度是越往上越小；故该项解释正确；
B．乙图是制作的水气压计，试管口的塞子多打孔与大气相通，大气压和瓶内气体压强之间没有压强差，
就不能比较测量；故该项解释错误；
C．丙图潜艇浸没在水中，受到的浮力一定，通过排水减小潜艇的重力，使重力小于浮力，潜艇就上浮；
吸水时增加潜艇的重力，使重力大于浮力，潜艇就下沉；故该项解释正确；
D．丁图是一个冷热水混合淋浴器，冷水在水管里流动时压强变小，热水在压强的作用下与冷水混合的，
它是利用了流体压强与流速的关系；故该项解释正确。
故选：B。
14. 在右图所示的电路中，电源电压保持不变，当开关S闭合，滑动变阻器滑片P向右移动时，电流表和
电压表示数的变化分别为（ ）
A. 电流表的示数变小，电压表的示数变大
B. 电流表的示数变大，电压表的示数变小
C. 电流表的示数变小，电压表的示数不变
D. 电流表的示数变小，电压表的示数变小【答案】C
【解析】
【详解】由电路图可知，定值电阻R 与滑动变阻器R 并联，电压表测电源的电压，电流表测干路电流，
1 2
因电源电压保持不变，所以，滑片移动时，电压表的示数不变，故ABD错误；因并联电路中各支路独立
工作、互不影响，所以，滑片移动时通过R 的电流不变，滑动变阻器滑片P向右移动时，接入电路中的电
1
阻变大，由I= 可得，通过R 的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电
2
流变小，即电流表的示数变小。
故选C。
15. 疫情期间，手持式电子测温仪最为常见，如图是某款电子测温仪以及它内部的原理图，其中电源电压
保持不变，R是热敏电阻，用于靠近人体测温，定值电阻R 为保护电阻。在使用过程中，当被测温者体温
0
较高时，显示仪的示数也会变大，关于此测温仪，下列分析正确的是（ ）
A. 显示仪是由电流表改装成的
B. 被测温者温度越高，电路中的电流越大
C. 热敏电阻R的阻值随着温度的升高而增大
D. 将R 更换为阻值更大的电阻，测相同温度时，显示仪示数变小
0
【答案】B
【解析】
【分析】
【详解】A． 因为显示仪与R 并联，所以显示仪是电压表，故A错误；
0
B．被测温者温度越高，电压表示数越大，由欧姆定律可知，通过R 的电流越大，即电路电流越大，故B
0
正确；
C．被测温者温度越高，电压表示数越大，由串联电路电压特点可知，R两端电压越小，根据分压规律可
知，热敏电阻的阻值减小，故C错误；
D．温度相同，说明热敏电阻的阻值不变，将R 更换为阻值更大的电阻，由串联电路分压特点可知，R 两
0 0端分得的电压变大，因此显示仪示数会变大，故D错误。
故选B。
16. 如图所示，是同学们所画的几种情况下的示意图，其中不正确的是（ ）
A. B. C.
D.
【答案】C
【解析】
【详解】A．先过折射点垂直界面作出法线，再在空气中法线的另一侧画出折射光线，折射角大于入射角，
故A正确，不符合题意；
B．由图可知，两孔插座，灯和三孔插座之间并联，且灯和开关及三孔插座的接法都符合安全用电的要求，
故B正确，不符合题意；
C．重力的方向是竖直向下的，过重心画一条带箭头的竖直向下的有向线段，用G表示，图中重力方向和
作用点均错误，故C错误，符合题意；
D．由图可知，电流从螺旋管的右端流入，左端流出，右手握住螺线管，四指指向电流方向，则大拇指所
指的方向即通电螺线管的左端为磁场的N极，右端为S极，故D正确，不符合题意。
故选Ｃ。
17. 水平桌面上有甲、乙两个完全相同的容器，分别盛有两种不同的液体，将两个质量相等的小球A、B
（V > V ）分别放入两种液体中，两球静止时的状态如图所示，此时两容器中的液面相平，则下列说法中
A B
正确的是（ ）A. 甲容器中液体的密度小于乙容器中液体的密度
B. A球受到的浮力等于B球受到的浮力
C. 甲容器对桌面的压力等于乙容器对桌面的压力
D. 两小球放入前，甲容器底受到的压强小于乙容器底受到的压强
【答案】ABD
【解析】
【详解】A．因为 、 ，根据 可知， ，小球 A 在甲容器中悬浮，则
，小球B在乙容器中漂浮，则 ，可得到 ，即甲容器中液体的密度小于乙容器中
液体的密度，A正确；
B．因为 ，则 ，A球在甲中悬浮，受到的浮力等于自身的重力，B球在乙中漂浮，受到
的浮力等于自身的重力，那么A球受到的浮力等于B球受到的浮力，B正确；
C．甲乙两容器完全相同，重力相同，小球A、B质量相同，则小球A、B重力相同；因为 ，从甲
乙两图可看到，甲中液体的体积和小球A体积之和大小等于乙中液体的体积和小球B排开液体的体积之和，
即 ，设小球B排开液体的体积为 ，那么
可知道甲容器中液体的体积和乙容器中液体的体积关系
而 ，根据 可知， ，甲容器中液体的质量小于乙容器中液体的质量，甲容器中液
体的重力小于乙容器中液体的重力，甲容器对桌面的压力等于甲容器的重力、小球A的重力、甲容器中液
体的重力之和，同理乙容器对桌面的压力，可知甲容器对桌面的压力小于乙容器对桌面的压力，C错误；
D．两小球放入前， ，两容器底面积相同，则液体的高度关系 ，而 ，根据可知， ，即两小球放入前，甲容器底受到的压强小于乙容器底受到的压强，D正确。
故选ABD。
18. 为了防止中考考试作弊，监考人员利用手持式金属探测器对考生进行检查（如图所示），当靠近金属
物体时，在金属导体中就会产生涡流电流，探测器发出警报．以下选项中也是利用该原理工作的是
A. 动圈式话筒 B. 扬声器 C. 发电机 D. 电压表
【答案】AC
【解析】
【分析】
电磁感应现象：闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生电流，这种电流叫感应电流，
这一现象叫电磁感应现象．
【详解】探测器是将线圈靠近金属物体时，相当于闭合电路的部分导体在切割磁感线，从而产生了电流，
利用电磁感应现象；
A、动圈式话筒是利用电磁感应原理工作的，故A符合题意；
B、扬声器是利用通电线圈在磁场中受力的作用而制成的，故B不符合题意；
C、发电机是利用电磁感应原理制成的，故C符合题意；
D、电压表是利用通电线圈在磁场中受力的作用而工作的，故D不符合题意．
故选AC．
三：简答与计算题
19. 如图所示，很多车主都喜欢在汽车内放置车载香水，使整辆车内都能闻到香气，且当车内温度越高，
香气会越浓。同时香水瓶也会带来诸多的安全隐患，当汽车急刹车或急转弯时，香水瓶极易飞出，对人或
车造成伤害。请用所学的物理知识解释发生以上两个现象的原因。
【答案】见详解
【解析】
【详解】车内能闻到香气是香水分子不停地做无规则运动发生的扩散现象，且温度越高，分子无规则运动
越剧烈，扩散现象越明显；
当汽车急刹车或急转弯时，汽车的运动状态发生了变化，而香水瓶由于具有惯性，仍要保持原来的运动状态，因而极易飞出对人和车造成伤害。
20. 水平桌面上有一容器，底面积为100cm2，容器底有一个质量为132g、体积120cm3的小球，如图甲所示
(ρ =1.0×103kg/m3， g=10N/kg)
水
(1)向容器中注入质量为1.6kg的水时，水深13cm，如图乙所示，求水对容器底的压强
(2)再向容器中慢慢加入适量盐并搅拌，直到小球悬浮为止，如图丙所示，求此时盐水密度ρ
1
(3)继续向容器中加盐并搅拌，某时刻小球静止，将密度计放入盐水中，测得盐水的密度ρ=1.2×103kg/m3，
2
求小球浸入盐水的体积
【答案】（1）1300Pa；（2）1g/cm3；（3）110cm3
【解析】
【详解】（1）由液体压强公式可得 ；
（2）因为小球悬浮，据浮沉条件可知， ；
（3）因为ρ＞ρ ，所以小球漂浮，所以F =G ，可得 ，所以
2 球 浮 物
．
21. 从2006年开始，我国就参与了国际科研合作项目《国际热核聚变实验堆联合实施协定》，研究可控核
聚变技术。该技术可用氢的同位素氘和氚聚合发生核聚变释放能量，并不会产生放射性污染，而氘可以从
海水中提取，从1L的海水中提取的氘参与核聚变反应放出的能量相当于300L优质汽油完全燃烧放出的热
量。若这些核能用来发电的效率可以达到50%，所产生的电能供牵引功率为4800kW的“和谐号”电力动
车组以252km/h的运营速度匀速行驶。
求：(1)这些电能可供该动车组行驶多远？
(2)该动车组匀速行驶过程中所受的阻力多大？（结果保留一位小数）（汽油密度：0.72×103kg/m3；汽油热
值：4.6×107J/kg）
【答案】(1) ；(2)
【解析】【详解】(1)由 可得汽油质量
汽油完全燃烧放出热量
产生的电能
由 可得产生的电能可供动车组行驶时间
动车组行驶速度
由 可得动车组行驶路程
(2)由 得
因为动车组做匀速行驶，所以
答：(1)这些电能可供该动车组行驶 ；
(2)该动车组匀速行驶过程中所受的阻力 。
22. 如左图所示电路，电源电压可调，小灯泡标有“6V 0.5A”字样，小灯泡的I-U图像如右图所示。电流
表量程为0~0.6A，电压表的量程为0~15V，滑动变阻器R 的规格为“50Ω 1A”。
1（1）电源电压调至6V，只闭合开关S、S，调节滑动变阻器使小灯泡正常发光，电流表示数为0.6A，求
1
电压表的示数和R 的阻值；
2
（2）电源电压调至18V，只闭合开关S，为保证电路安全，求滑动变阻器的取值范围；
（3）电源电压调至15V，闭合开关S、S、S，调节滑动变阻器使电流表达到最大值，求小灯泡的电功率
1 2
和整个电路消耗的最大功率。
【答案】（1）0,60Ω；（2）24Ω~50Ω；（3）0,9W
【解析】
【详解】(1)闭合S、S，灯L正常发光 ，U =6V ，电压表测滑动变阻器电压。
1 灯
滑动变阻器的电压为
U =U -U =6V-6V=0
滑 总 L
L与R 并联，所以R 中的电流为
2 2
I=I-I =0.6A-0.5A=0.1A
2 L
R 的阻值为
2
(2)只闭合S时，R 与L串联，U =18V
1 总2
当电流最大时，R 阻值最小，为保证电路安全，I 最大为0.5A,电流表最大为0.6A，取I =0.5A，U =6v，
1 L L L
所以滑动变阻器的电压为
U =U -U =18V-6V=12V
滑2 总2 L
滑动变阻器R 的阻值最小为
1
当电压表示数最大时，R 阻值最大，U’=15V，所以灯泡的电压为
1 1
U’ =U’ -U’=18V-15V=3V
L 总 1
如图乙可知，此时灯泡的电流为I’=0.3A，所以滑动变阻器电阻的最大值为所以滑动变阻器取值范围为24Ω~50Ω。
(3)S、S、S 都闭合，灯L短路，所以P =0；R、R 并联，电流最大为I=0.6A，所以最大功率为
1 2 灯 1 2
答：(1) 电压表的示数为0，R 的阻值为60Ω；
2
的
(2) 滑动变阻器 取值范围为24Ω~50Ω；
(3) 小灯泡的电功率为0，整个电路消耗的最大功率为9W。
四：实验与探究题
23. 亲爱的同学们，请你应用所学的物理知识解答下列问题：
的
（1）如图所示体温计 示数为____，如图所示，为某地区的水表，其示数为____m3。
（2）小强想测出细铁丝的直径，它采用了如图所示的测量方法，被缠绕的部分的长度为____cm，细铁丝
的直径为______mm。
（3）如图所示，弹簧测力计在使用前应该先_____，明确弹簧测力计的量程和_____，此时弹簧测力计的
示数为____N。【答案】 (1). 37.8℃ (2). 556 (3). 2.50 (4). 1.25 (5). 校零 (6). 分度值 (7). 4.6
【解析】
【详解】(1)[1]体温计的分度值为0.1℃,所以读数为37.8℃
[2]水表的读数为556m3
(2)[3]被缠绕的部分的长度为2.50cm
[4]细铜丝的直径为
(3)[5]弹簧测力计使用前应该先校零。
[6]观察弹簧测力计的量程和分度值。
[7]图示弹簧测力计的示数为4.6N。
24. 随着手机用户的增多，伴随近视眼的增加，都是由于长时间用眼，造成用眼过度，眼睛的晶状体变厚，
如图所示。
【提出问题】小明同学为了弄清楚是不是因为晶状体变厚造成近视眼，同时想弄清楚近视眼度数越大，是
不是因为晶状体越厚。
【设计并进行实验】利用水凸透镜等器材进行探究实验：
（1）调整烛焰（模拟远处所视物）、水凸透镜（模拟人眼晶状体，并与注射器相连，其凸起程度可通过
注射器注入或吸收水量来调节）、光屏（模拟人眼视网膜）在光具座上的位置，如图所示，在光屏上得到
了烛焰清晰的像；
（2）向水凸透镜内注入适量水，发现光屏上原来清晰的像变模糊了，将光屏向靠近透镜的方向移动适当
距离，再次得到清晰的像，说明凸透镜变厚后，凸透镜的焦距变_______ ；若光屏不移动，在烛焰和水凸
透镜间加一个焦距合适的________（选填“凸透镜”或“凹透镜”），光屏上也能得到清晰的像；（3）在第（2）的基础上，要想模拟正常人眼睛的成像情况，小明需要把蜡烛向_____（选填“左”或
“右”）移动，并向______（选填“左”或“右”）移动光屏得到清晰的实像；
【分析论证】（4）根据所学的内容知道，近视眼成因之一是由于长时间用眼后，造成晶状体变 ________ ，
眼睛将远处的物体成像在视网膜_______（选填“前”或“后”）；
【拓展延伸】（5）小明移动凸透镜前的蜡烛，物距u随时间t的变化图像如图甲所示，则像距v与t的大
致变化关系为如图乙中的（ ）
A． B．
C． D．
【答案】 (1). 小 (2). 凹透镜 (3). 左 (4). 左 (5). 厚 (6). 前 (7). C
【解析】
【详解】(2)[1]当向水凸透镜内注入适量水，此时凸透镜变厚，将光屏向靠近透镜的方向移动适当距离，才
能再次得到清晰的像，说明其会聚作用增强，也就是焦距变小。
[2]若光屏不移动，要使光屏上也能得到清晰的像，需在烛焰和水凸透镜间加一个焦距合适的发散透镜，即
凹透镜。
(3)[3][4]据图能看出，此时所成的是倒立、放大的实像，若想使得该实验中得到一个倒立、缩小的实像，
即让像变小，故应该增大物距，同时减小像距，故将蜡烛向左移动，将光屏也向左移动。
(4)[5][6]近视眼的折光能力较强，远处的物体的像成在视网膜的前方，故能看清近处的物体，但不能看清远处的物体，如果长时间近距离看书，就会使晶状体变厚，形成近视眼。
(5)[7]当物距大于焦距时凸透镜成的是实像；将蜡烛从略大于一倍焦距处逐渐远离凸透镜，物距变大，像距
则变小，当u 2f时，f v 2f，故选C。
25. 小明做测“小灯泡电功率”实验时，所用器材有电压为6V的电源，额定电压为2.5V的小灯泡，以及
符合实验要求的滑动变阻器、电压表、电流表、开关和导线。
的
（1）如图甲所示是小明没有连接完 电路，请你用笔画线代替导线，帮小明将实物电路连接完整；
（ ）
（2）小明连好电路闭合开关后，发现小灯泡发光较暗，无论如何移动滑动变阻器滑片P，小灯泡亮度都不
变，则原因可能是________；
（3）小明通过移动滑片P，分别记下了多组对应的电压表和电流表的示数，并绘制成了如图乙所示的U﹣
I图象，根据图象提供的信息，可计算出小灯泡的额定功率是______W；
（4）实验结束后，小明仅将小灯泡换成定值电阻，来探究电流与电阻的关系，小明想要完成四组实验，
准备好的定值电阻有5Ω、10Ω、15Ω、20Ω；
①将电路连接正确后，闭合开关，移动变阻器的滑片P，使定值电阻两端的电压为2V，此时电流表的示数
如图丙所示为_____A，则定值电阻的阻值为______Ω；
②断开开关，将定值电阻换成阻值为10Ω的电阻，闭合开关，滑动变阻器滑片应向_____（选填“左”或
“右”）移动；为完成此四组实验，滑动变阻器的最大电阻应不小于_______Ω。
【答案】 (1). (2). 短路 (3). (4). (5). 5
(6). 左 (7). 40
【解析】【详解】(1)[1]2.5V的小灯泡，电压表和电流表都作用小量程即可，如图甲将小灯泡左端连接到电流表的
“0.3A”接线柱，再将小灯泡的右端（或滑动变阻器左上端）连接到电压表的“3V”接线柱即可，如图：
(2)[2]小明连好电路闭合开关后，发现小灯泡发光较暗，无论如何移动滑动变阻器滑片P，小灯泡亮度都不
变，说明原因可能是将变阻器的下面两个接线柱连入了电路中，此时电阻较大，电路中电流较小，所以发
光暗。
(3)[3]小明通过移动滑片P，分别记下了多组对应的电压表和电流表的示数，并绘制成了如图乙所示的
图象，根据图象提供的信息，灯泡电压为2.5V时，电流为0.2A，小灯泡的额定功率是
(4)实验结束后，小明仅将小灯泡换成定值电阻，来探究电流与电阻的关系。
①[4][5]将电路连接正确后，闭合开关，移动变阻器的滑片P，使定值电阻两端的电压为2V，此时电流表
的示数如图丙，电流表使用小量程，分度值为0.02A，读数即电流为0.4A，则定值电阻的阻值为
②[6][7]断开开关，将定值电阻换成阻值为10Ω的电阻，闭合开关，根据串联电路的分压特点：电压与电
阻成正比，所以定值电阻变大后，滑动变阻器接入电路的电阻也应变大，即滑动变阻器滑片应向左移动；
控制电阻两端的电压为2V，当接入最大20Ω电阻时，电流为
因为电源为6V，此时滑动变阻器两端的电压为
滑动变阻器的最小电阻为
所以为完成此四组实验，滑动变阻器的最大电阻应不小于40Ω。26. 如图所示，平静的泳池水面上漂浮着一只小皮球，多多打算用扔石子荡起水波的方法将皮球推向泳池
边。但他发现小石子扔进水中，激起了一圈圈水波向外扩展，而皮球几乎只在原处“蹦蹦跳跳”，并未随
水波向外水平移动。
多多猜想其中的原因可能是：
猜想A：小石子使水产生的振动不够强，水波太小，水对皮球的水平推力太小；
猜想B：皮球浸入水中深度过浅，水对它的水平推力太小；
猜想C：向外逐渐扩展的水波，是被石子击中的那部分水，将竖直方向的振动向外依次传播而形成的，而
水并未水平移动，故对皮球没有产生水平推力。
为了验证猜想，他设计了如下的实验步骤：
①安全起见，选择一个较浅（膝盖以下）的水池，将质量不同的小木块、小纸船、乒乓球置于平静水面以
O为圆心的同一圆上（它们浸入水中的深度不同），如图所示：
②用手代替石子，以一定的频率沿竖直方向拍打水面O点处；
③拿走纸船和木块，改变拍打水面的方向，观察乒乓球的运动情况。
(1)在验证猜想A时，他用不同的力度沿竖直方向拍打水面，若发现乒乓球没有水平移动，则说明：球是否
能水平移动与水波大小___________（填“有关”或“无关”）。
(2)实验步骤①②是为了验证猜想___________（填字母）。实验时，若观察到三个物体都只在原位置上下
振动，多多由此得到结论：物体是否水平移动与浸入深度无关。你认为这结论是否可靠？ ___________，
原因是________________________。
(3)实施步骤③时，若发现除了竖直拍打外，其他拍打方向均能使乒乓球在水平方向上移动，说明当时多多
所扔的石子几乎都是以___________方向入水的。
(4)要验证猜想C，需再提供几个___________的乒乓球，将几个乒乓球分别放在以O点为圆心的
___________同心圆上，用手以一定频率沿竖直方向拍打水面O点处，观察乒乓球的运动情况。（均填
“相同”或“不同”）
【答案】 (1). 无关 (2). B (3). 不可靠 (4). 没有控制物体的质量相同 (5). 竖直 (6). 相同
(7). 不同
【解析】
【详解】(1)[1]多多用不同的力度沿竖直方向拍打水面，水振动强度不同，若发现乒乓球没有水平移动，则
说明：球是否能水平移动与水波大小无关。(2)[2][3][4]将质量不同的小木块、小纸船、乒乓球置于平静水面以O为圆心的同一圆上，改变了物体浸入
水的深度，然后用手拍打，观察现象，可验证猜想B。
(3)[5]根据题意，竖直方向拍打水，乒乓球不移动，其它方向拍打水，乒乓球都移动，当时小帆扔石子后，
乒乓球没有移动，说明石子几乎是以竖直方向入水的。
(4)[6][7]猜想C被石子击中的那部分水，将竖直方向的振动向外依次传播而形成，而水并未水平移动，所
以要验证该猜想，应将几个相同乒乓球分别放在以O点为圆心的不同同心圆上，用手以一定频率沿竖直方
向拍打水面O点处，观察乒乓球的运动情况。
