2020 年高安市第二次模拟考试九年级物理试卷
一、填空题（每空1分，共20分）
1. 根据疫情防控要求，学校每天要对公共环境消毒，将消毒液喷洒在楼道、走廊里，不一会儿就闻到了消
毒水的气味，这是由于消毒水分子_____造成的，体育课上小明投掷实心球时两脚要用力蹬地面，这利用
力的作用是_____的，投掷出的实心球在重力的作用下最终落到地面。
【答案】 (1). 在不停地做无规则运动 (2). 相互
【解析】
【详解】[1]将消毒液喷洒在楼道、走廊里，不一会儿就闻到了消毒水的气味，属于扩散现象，表明了消毒
水分子在不停地做无规则运动。
的
[2]体育课上小明投掷实心球时两脚要用力蹬地面，人就会向上弹起，这是因为力 作用是相互的。

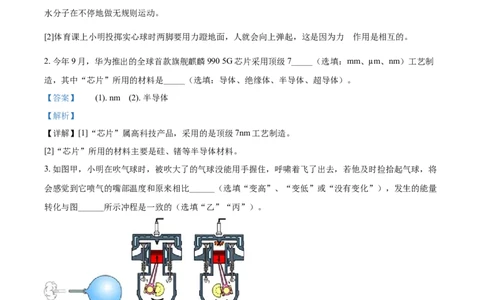

2. 今年9月，华为推出的全球首款旗舰麒麟990 5G芯片采用顶级7_____（选填：mm、µm、nm）工艺制
造，其中“芯片”所用的材料是_____（选填：导体、绝缘体、半导体、超导体）。
【答案】 (1). nm (2). 半导体
【解析】
【详解】[1]“芯片”属高科技产品，采用的是顶级7nm工艺制造。
[2]“芯片”所用的材料主要是硅、锗等半导体材料。
3. 如图甲，小明在吹气球时，被吹大了的气球没能用手握住，呼啸着飞了出去，若他及时捡拾起气球，将
会感觉到它喷气的嘴部温度和原来相比______（选填“变高”、“变低”或“没有变化”），发生的能量
转化与图______所示冲程是一致的（选填“乙”“丙”）。
【答案】 (1). 变低 (2). 丙
【解析】
【详解】[1]气球飞出去的过程内能转化为机械能，内能减小，温度降低。的
[2]气球飞出去 过程内能转化为机械能，图丙是做功冲程，能量转化也是是内能转化为机械能。
4. 在家上网课期间，壁大叔天天在家练习唱歌，他引吭高歌时声音很大，吵得小明头痛心烦。大叔唱歌时，
声音是_______传播进入人耳的；爸爸前去沟通后大叔把声音降低了一些，这属于在_______处减弱噪声。
【答案】 (1). 空气 (2). 声源
【解析】
【详解】[1]声音发出后，是通过空气传入人耳的。
[2]通过沟通，大叔降低了发出的声音的响度，是从声源处减弱噪音。

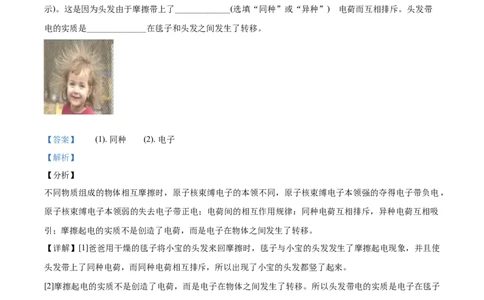

5. 爸爸用干燥的毯子将小宝的头发来回摩擦，结果小宝的头发都竖了起来，像一只可爱的小刺猜(如图所
示)。这是因为头发由于摩擦带上了_____________(选填“同种”或“异种”) 电荷而互相排斥。头发带
电的实质是______________在毯子和头发之间发生了转移。
【答案】 (1). 同种 (2). 电子
【解析】
【分析】
不同物质组成的物体相互摩擦时，原子核束缚电子的本领不同，原子核束缚电子本领强的夺得电子带负电，
原子核束缚电子本领弱的失去电子带正电；电荷间的相互作用规律：同种电荷互相排斥，异种电荷互相吸
引；摩擦起电的实质不是创造了电荷，而是电子在物体之间发生了转移。
【详解】[1]爸爸用干燥的毯子将小宝的头发来回摩擦时，毯子与小宝的头发发生了摩擦起电现象，并且使
头发带上了同种电荷，而同种电荷相互排斥，所以出现了小宝的头发都竖了起来。
[2]摩擦起电的实质不是创造了电荷，而是电子在物体之间发生了转移。所以头发带电的实质是电子在毯子
和头发之间发生了转移。
【点睛】本题考查摩擦起电的实质和电荷间的相互作用，是一道基础题，熟练掌握基础知识是正确解题的
关键。
6. 2019年12月17日，中国首艘国产航母山东舰在海南三亚某军港交付海军，如果它从东海驶入长江，航
母 的排水量（排水量指排开水的质量）会___（选填“变大”、“变小”或“不变”），航母的吃水深度
（吃水深度指浸在水里的深度）会_____（选填“变大”、“变小”或“不变”）。
【答案】 (1). 不变 (2). 变大【解析】
【详解】[1]航母在海洋中行驶时，处于漂浮状态，浮力等于重力，由于航母的重力不变，所以航母的排水
量不变。
[2]当航母从海洋驶入长江时，由于液体密度变小，由 知道，航母排开水的体积变大，即航母
的吃水深度变大。

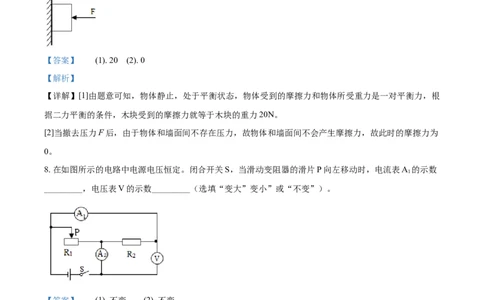

7. 如图所示，一个物块重20N，现用50N的水平压力F将它紧压在竖直的墙面上。当物块静止时，物块与
墙面间的摩擦力f为_____N，现将压力F撤去，物体沿墙面下滑时，物块与墙面间的摩擦力为_____N。
【答案】 (1). 20 (2). 0
【解析】
【详解】[1]由题意可知，物体静止，处于平衡状态，物体受到的摩擦力和物体所受重力是一对平衡力，根
据二力平衡的条件，木块受到的摩擦力就等于木块的重力20N。
[2]当撤去压力F后，由于物体和墙面间不存在压力，故物体和墙面间不会产生摩擦力，故此时的摩擦力为
0。
8. 在如图所示的电路中电源电压恒定。闭合开关S，当滑动变阻器的滑片P向左移动时，电流表A 的示数
1
_________，电压表V的示数_________（选填“变大”变小”或“不变”）。
【答案】 (1). 不变 (2). 不变
【解析】
【详解】[1][2]由图像可知两电阻并联，电流表A 测R 支路电流，电压表测电源电压，因此电压表V示数
1 2
不变，因为并联电路各支路互不影响，因此电流表A 的示数不变。
1
9. 一名游客蹦极时下落过程的 v-t 图像（忽略空气阻力）如图所示。已知 t 时，弹性绳处于自然伸直状态；
1
t 时，游客达到最低点。则该游客在 t 时的动能__________t 时的动能（选填“>”、“<”或“=”，下
3 1 2
同）；在 t 时，该游客所受重力____________弹性绳对他的拉力。
2【答案】 (1). < (2). =
【解析】
【详解】[1]由v-t图像知游客在 t 时的速度小于在t 时的速度，又因为游客的质量不变，所以该游客在 t
1 2 1
时的动能小于t 时的动能。
2
[2]在t 时该游客的速度达到最大，处于平衡状态，所以该游客所受重力等于弹性绳对他的拉力。
2

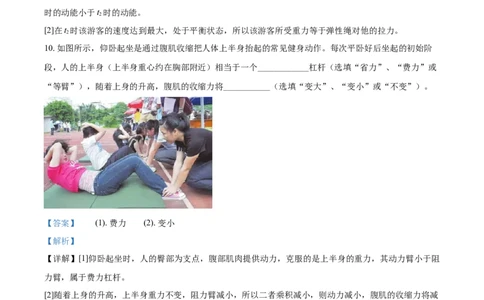

10. 如图所示，仰卧起坐是通过腹肌收缩把人体上半身抬起的常见健身动作。每次平卧好后坐起的初始阶
段，人的上半身（上半身重心约在胸部附近）相当于一个____________杠杆（选填“省力”、“费力”或
“等臂”），随着上身的升高，腹肌的收缩力将___________（选填“变大”、“变小”或“不变”）。
【答案】 (1). 费力 (2). 变小
【解析】
【详解】[1]仰卧起坐时，人的臀部为支点，腹部肌肉提供动力，克服的是上半身的重力，其动力臂小于阻
力臂，属于费力杠杆。
[2]随着上身的升高，上半身重力不变，阻力臂减小，所以二者乘积减小，则动力减小，腹肌的收缩力将减
小。
二、选择题（共26分，11-16为单选，每小题3分、17、18为不定项选择有一个或几个正确
选项选对得4分，漏选得1分、错选或不选得0分）
的
11. 关于能源、信息和材料，下列说法正确 是（ ）
A. 我国自主建立的北斗卫星定位系统是利用电磁波传递信息的
B. 风能、水能、核能、天然气等都属于可再生能源C. 在太阳内部，通过核裂变释放出巨大核能
D. LED灯中的发光二极管由超导体材料制成
【答案】A
【解析】
【详解】A．我国自主建立的北斗卫星定位系统是利用电磁波传递信息的，故A正确；
B．风能、水能属于可再生能源，核能、天然气属于不可再生能源，故B错误；
C．在太阳内部，通过核聚变释放出巨大核能，故C错误；
D．LED灯中的发光二极管由半导体材料制成，故D错误。
故选A。
12. “移动式划船机”在重庆市第30届青少年科技创新大赛上荣获学生创造发明一等奖。它改变了传统健
身器材的局限性，如图所示是现场的操作演示。下列分析正确的是（ ）
A. 手柄处刻有凹凸不平的花纹是为了减小摩擦
B. 操作划船机运动时，运动速度越大，惯性越大
C. 静止时划船机对地板的压力和划船机受到的支持力是一对平衡力
D. 用脚调整踩踏板的方向，能让划船机转向，是由于力可以改变物体的运动状态
【答案】D
【解析】
【详解】A．手柄处刻有凹凸不平的花纹是通过增大接触面的粗糙程度的方法增大摩擦，A错；
B．惯性是物体的属性，只和质量有关，与其他因素无关，B错；
C．静止时划船机对地板的压力和划船机受到的支持力是一对相互作用力，C错；
D．用脚调整踩踏板的方向，使划船机转向，这是力改变了物体的运动状态，D对。
故选D。
13. 光的世界丰富多彩，下列说法不符合实际的是（ ）
A. 潜水艇的潜望镜是利用平面镜可以改变光传播的路径这特点制成的
B. 用放大镜观察地图时，要让地图上的文字变大一些，应将放大镜适当远离地图
C. 照相时，物体离照相机镜头足够远，物体的像会出现在离镜头一倍焦距以内D. 太阳光进入大气层时会发生折射，我们看到的太阳的位置不是它的实际位置
【答案】C
【解析】
【详解】A．潜水艇的潜望镜是利用平面镜使光发生反射，改变光传播的路径这一特点制成的，故 A符合
实际；
B．用放大镜观察地图时，成的是虚像；要让地图上的文字变大一些，应增大物距，即应该将放大镜适当
远离地图，故B符合实际；
C．照相机照相时，成像原理是物距大于二倍焦距，成的是倒立、缩小的实像，像距在一倍焦距与两倍焦
距之间；物体离照相机镜头足够远，物体的像也不会成像在镜头一倍焦距以内。故C不符合实际；
D．由于大气层中空气分布不均匀，太阳光进入大气层时会发生折射，不是沿直线传播，所以我们看到的
太阳的位置不是它的实际位置，故D符合实际。
故选C。
14. 汽车超载是发生交通事故的重要原因之一，为了交通安全，很多路段上设置了汽车超载监测站。图是
某监测站称重秤的模拟装置图，下列说法正确的是（ ）
A. 称重表既可用电压表，也可用电流表
B. 当车辆越轻时，通过定值电阻R 的电流越小
0
C. 当车辆越重时，电路消耗的电功率越大
D. 当车辆越重时，称重表 的示数越大
【答案】D
【解析】
【详解】由图分析可知，称重表为电压表，此时电路为串联电路。当车辆越重，滑动变阻器阻值变大，电
路电流越小。根据串联电路的分压原理，称重表读数变大，由公式 可知，电阻越大，电路消耗电
功率越小。
故选D。
15. 如图所示，下列描绘物理现象或规律正确的是( )A. 甲图中闭合开关后看到的现象称为电磁感应现象
B. 乙图展示了电动机的原理
C. 丙图也可把拉线开关与灯的位置互换
D. 丁图用毛皮摩擦橡胶棒，橡胶棒带负电是由于毛皮束缚电子的能力比较强
【答案】B
【解析】
【详解】A．甲图说明通电导线的周围存在磁场，此现象为电流的磁效应，故A错误；
B．图乙说明通电直导线在磁场中要受到力的作用，是电动机的原理，故B正确；
C．从安全用电的角度分析，开关和灯的位置互换后，易造成触电事故，不安全，故C错误；
D．丁图用毛皮摩擦橡胶棒，毛皮束缚电子的能力比较弱，电子转移到橡胶棒上，而使其带负电，故D错
误。
故选B。
16. 如图所示，下列关于机械运动图象描述正确的是（ ）A. 甲：该图表明物体正在做匀速直线运动
B. 乙：该图是小车从光滑斜面上滑下过程中的速度情况
C. 丙：该图中甲乙两车在第10s相遇，0~20s乙车的平均速度为1m/s
D. 丁：该图中在5 s~15 s物体的运动速度是6m/s
【答案】C
【解析】
【详解】A．甲图中随着时间的增加，路程不变，没有运动，故A错误；
B．乙图中随着时间增加，速度先减小后增大，是上坡下坡的速度情况，从光滑斜面上滑下，速度越来越
大，故B错误；
C．由图丙可知，甲乙两车在第10s相遇，在0~20s乙车运动了20m，则乙车的平均速度
故C正确；
D．丁图中在5s~15s物体的运动路程是4m，用时10s，则物体的运动速度
故D错误。
故选C。
17. 水平桌面上放有甲、乙两个相同的容器，容器中分别盛有两种不同的液体。现把同一个物体分别放入
两容器中，当物体静止时两容器中液面刚好相平，如图所示，下列说法正确的是（ ）
A. 乙容器中的液体密度大 B. 两容器底部所受的液体压强相等
C. 物体在乙容器中受到的浮力较大 D. 乙容器对水平桌面的压力较大
【答案】D
【解析】【详解】A．物体在甲容器中悬浮，由物体的沉浮条件可知 ，物体在乙容器中漂浮，由物体的沉
浮条件可知 ，所以有
故A错误；
B．两容器中液体深度相同，但 ，根据液体压强特征可知，乙容器底部所受液体压强大于甲容器
底部所受液体压强，故B错误；
C．物体在甲容器中悬浮，则物体所受浮力等于重力；物体在乙容器中漂浮，物体在乙容器中所受的浮力
也等于重力，故物体在两容器中受到的浮力相等，故C错误；
D．甲容器对桌面的压力为
乙容器对桌面的压力为
物体在甲容器中悬浮，物体在乙容器中漂浮，故物体在甲容器中排开液体的体积更大，所以甲容器中的液
体的体积比乙容器中液体的体积小，即 ，因为 ，所以
即 ，所以 ，故D正确。
故选D。
18. 生活中经常对一些物理量进行估测。下列数据较为接近实际情况的是（ ）
A. 把物理课本从地上捡起放到课桌上，所做的功约为4J
B. 一名中学生站在水平地面上，对地面的压强约为104Pa
C. 中学生密度和水相近，游泳时所受的浮力约为600N
D. 通过采取多种方式，某种机械的效率可以达到100%
【答案】ABC
【解析】
【详解】A．物理课本的重力大约是3N，课桌的高度大约是0.8m，把物理课本从地上捡起放到课桌上，所做的功约为
故A符合题意；
B．中学生的体重在500N左右，站立时双脚与地面的面积约为
对地面的压强约为
故B符合题意；
C．水的密度为 ，人的密度和水的密度相近，游泳时受到的浮力等于重力，中学生的体重
在500N左右，游泳时所受的浮力在500N左右，故C符合题意；
D．由于能量的损失，机械效率不可能达到100%，故D不符合题意。
故选ABC。
三、简答与计算题（共26分， 19题5分，20、21、22分别为 6、7、8分）
19. 我国的水资源丰富，水能的利用，在我国得到了很好的发展。三峡水电站是我国利用水能的最大工程
项目。
(1)从能量转化的角度说明水电站的工作原理是将水的_____能转化为____能。
(2)建设水电站选址时，是选择甲图所示A址好还是选择乙图所示B址好____？请说明理由_____。
【答案】 (1). 机械 (2). 电 (3). 选择乙图所示的B址好 (4). 见解析
【解析】
【详解】(1)[1][2]在水电站处，通常都要修筑拦河大坝以提高上游水位，其目的是增大水的高度，增大水
的重力势能，水下落时转化为的动能越多，推动水轮机转动，转化为电能，因此水电站的工作原理实际上
是将水的机械能转化为电能。
(2)[3][4]水库里的水相对于乙图所示的B址比相对于甲图所示A址位置要高得多，重力势能要大得多，水
流到B址时比流到A址时，转化成的电能也要比于A址多。所以，选择乙图所示的B址更好。
20. 如图所示是由一只定滑轮和一只动滑轮组成的滑轮组，其中动滑轮重G =15N，现使用该滑轮组用最
动
省力的方法将某一重G =180N的物体，竖直向上匀速提升h=4m的高度。
物(1)在图中用笔画线代替绳子画出绳子绕法。
(2)提升物体时，克服物体重力做功W 为多大？
物
(3)若该过程中克服“绳重和摩擦因素”所做的功为120J，则绳子自由端所用拉力F为多大？
【答案】(1) ；(2)720J；(3) 75N
【解析】
【详解】(1)由图知道，该滑轮组只有一个动滑轮，要求最省力，则绳子先系在动滑轮的固定挂钩上，绕过
上面的定滑轮，再绕过动滑轮，有3段绳子来承担物体和动滑轮的总重力，这是最省力的绕绳方法，如下
图
(2)提升物体时，克服物体重力做功
W =G h=180N×4m=720J
物 物
(3)克服动滑轮重力做功
W =G h=15N×4m=60J
动 动
则总功
W =W +W +W =720J+60J+120J=900J
总 物 动 摩绳子的有效股数n=3，则绳子自由端移动的距离
s=3h=3×4m=12m
由W =Fs知道，绳子自由端所用拉力
总
答：(1)滑轮组绳子绕法见解答图。
(2)提升物体时，克服物体重力做功W 为720J。
物
(3)若该过程中克服“绳重和摩擦因素”所做的功为120J，则绳子自由端所用拉力F为75N。
21. 图甲是两档空气炸锅，图乙是其内部简化电路，R、R 均为发热体，将开关S分别置于电路图中1、2
1 2
两位置时，空气炸锅处于不同的档位。已知两档空气炸锅的高温档功率为900W，R 阻值为96.8Ω。求：
2
(1)当开关S拨到2位置为_____档(填“高温”或“低温”)。
(2)发热体R 的阻值是多少_____？
1
(3)空气炸锅一次性可装入200g牛柳，若将这些牛柳从40℃加热到190℃，牛柳需要吸收多少热量____？
【c =3×103J/(kg•℃)】
牛柳
(4)不计热量损失，用高温档将200g牛柳从40℃加热到190℃，需要多长时间____？
【答案】 (1). 低温 (2). 121Ω (3). 9×104J (4). 100s
【解析】
【详解】(1)[1]由电路图可知，当S置于1位置时，R 、R 并联；当S置于2位置时，只有电阻R 接入电路；
1 2 2
因为并联电路的电阻小于任何一个分电阻，因此由 可知，当S置于1位置时，功率较大，即空气
炸锅处于高温档；当S置于2位置时，空气炸锅处于低温状态。
(2)[2]R 的功率为
2发热体R 的功率为
1
P=900W-500W=400W
1
由 可知，R 为
1
(2)牛柳需要吸收的热量为
Q =cmΔt=3×103J/(kg•℃)×0.2kg×(190℃-40℃)=9×104J
吸
(3)不计热量损失
Q =W=9×104J
吸
由 可得，用高温档牛柳从40℃加热到190℃，需要时间为
答：(1)当开关S拨到2位置为低温档；
(2)发热体R 的阻值是121Ω；
1
(3)空气炸锅一次性可装入200g牛柳，若将这些牛柳从40℃加热到190℃，牛柳需要吸收热量为9×104J热
量；
(4) 不计热量损失，用高温档将200g牛柳从40℃加热到190℃，需要时间为100s。
22. 如图甲所示，电源电压恒为6V，额定电压均为6V的灯L 和L 的U-I图线如图乙所示，滑动变阻器铭
1 2
牌上标有“18Ω 1.5A”的字样，电压表所接量程为0~3V，电流表所接量程为0~3A。
(1)灯泡L 正常发光时的电阻；
1
(2)两灯都正常发光时电流表的示数；
(3)电路的最大电功率和最小电功率。
【答案】(1) 12Ω；(2) 1.5A；(3) 9W和2.4W。
【解析】【详解】(1)由题知，L 的额定电压为6V，由图像可知，灯泡L 正常发光时，通过L 的电流为0.5A，由
1 1 1
可得L 的阻值为
1
(2)电源电压恒为6V，L 和L 的额定电压都为6V，要两灯都正常发光，电路中两灯应并联，由图知，三个
1 2
开关应同时闭合，且变阻器接入电路的阻值为0，此时电流表测干路电流，由图像知，此时通过L 的电流
2
为1A，由并联电路的电流特点知，电流表示数为
I=I+I=0.5A+1A=1.5A
1 2
(3)电源电压6V恒定，由 可知，当电路中电阻最小时，电路消耗功率最大，因此当两灯并联时电
路的总电阻最小电路消耗的总功率最大，L 的额定功率为：
2
P=UI =6V×1A=6W
2 2
电路消耗的最大功率为
P =P+P=3W+6W=9W
最大 1 2
由图像知，电流变化相同时L 的电压变化较大，所以L 的电阻较大，由 可知，当电路中电阻最
1 1
大时电路消耗功率最小，由电路图知，当S和S 闭合时，L 和变阻器串联，电路中电阻最大；又因为电压
1 1
表测变阻器两端电压，所以电压表示数最大为3V时，变阻器连入电路的阻值最大，此时电路消耗功率最
小，此时L 两端电压为
1
U=U-U =6V-3V=3V
1 滑大
由图像知，通过它的电流为I =0.4A，所以电路消耗的最小功率为
L1
P =UI =6V×0.4A=2.4W
最小 L1
答：(1)灯泡L 正常发光时的电阻为12Ω；
1
(2)两灯都正常发光时电流表的示数为1.5A；
(3)电路的最大电功率和最小电功率分别为9W和2.4W。
四、实验与探究题（共28分，每题7分）
23. 图甲是小明在标准大气压下“探究冰熔化时温度的变化规律”的实验装置：(1)实验中，试管内冰的形状应为_______（整块/碎）冰；
(2)实验中，某时刻温度计的示数如图乙所示，冰此时的温度是______℃；
(3)图丙是小明根据记录的数据绘制的温度随时间变化规律的图像，由图像中从B至C阶段中冰所处的状态
为_______（固态/液体/固液共存），可知冰在熔化过程中_______（吸收/放出/不吸收也不放出）热量，温
度不变，内能___________（增加/减少/不变）；
(4)由丙图可知，冰在固态时的比热容是_______J/（kg·℃）水的比热容4.2×103 （J/kg·℃）]；
(5)试管中的冰完全熔化后，若持续加热，烧杯中的水沸腾时，试管中的液体______（会/不会）沸腾。
【答案】 (1). 碎 (2). -3℃ (3). 冰水混合物 (4). 吸 (5). 增加 (6). 2.1× (7). 不会
【解析】
【详解】(1)[1]碎冰的表面积比整冰的表面积大，即受热面积更大，可以缩短实验时间。
(2)[2]由图乙可知，温度在0℃以下，分度值为1℃，故物质此时的温度为-3℃。
(3)[3][4][5]根据晶体熔化特点，熔化过程中，不断吸热，内能增大，温度保持不变。BC段为熔化过程，处
于固液共存状态。
(4)[6]比热容越大，温度变化越慢。CD段为水的温度升高过程，温度变化量为3℃，时间4min，而AB段
为冰的温度升高过程，温度变化量和水一样为3℃，时间为2min，为水的一半，故升温速度比水快一倍，
所以冰的比热容比水小一半， 为2.1×103（J/kg·℃）。
(5)[7]水沸腾的条件是：达到沸点，不断吸热，而烧杯的水从酒精灯吸热可以沸腾，试管内的水从大烧杯中
吸热，能达到沸点，但不能继续吸热，不能沸腾。
24. 如图是小明用压强计“探究影响液体内部压强大小的因素”的实验装置。
(1)实验前准备实验器材，他向U形管内注入适量的红墨水，当管内的红墨水静止时，U形管左右两侧水面
的高度_____，此时压强计上的U形管_____（选填“属于”或“不属于”）连通器。
(2)在使用压强计前，发现U形管左右两侧的水面有一定的高度差，如图甲，其调节的方法是_____（选填
“A”或“B”），使U形管左右两侧的水面相平。A．将右侧支管中高出的水倒出
B．取下软管重新安装
(3)比较乙丙两图，可以得出液体内部的压强与_____有关。
(4)他换用相同体积的液体探究液体压强与液体密度的关系，当探头在下列液体中的位置相同时，U形管左
右两侧液面的高度差最大的是_____。
A．酒精（ρ =0.8×103kg/m3）
酒精
B．植物油（ρ =0.9×103kg/m3）
植物油
C．盐水（ρ =1.1×l03kg/m3）
盐水
(5)已知图丙中U形管左右两侧水面的高度差h=5cm，则橡皮管内气体的压强与大气压强之差为_____Pa。
（ρ =1.0×103kg/m3，g=10N/kg）。
水
【答案】 (1). 相同 (2). 属于 (3). B (4). 液体的深度 (5). C (6). 500
【解析】
【详解】(1)[1][2]当管内的红墨水静止时，U形管左右两侧水面的高度相同，此时压强计上的U形管属于
连通器。
(2)[3]在使用压强计前，发现U形管左右两侧的水面有一定的高度差，此时应该取下软管，使U形管两端
开口，然后重新安装。
故选B。
(3)[4]比较乙丙两图，探头在同一种液体中，所处液体深度不同，所以可以得出液体内部的压强与液体的深
度有关。
(4)[5]液体压强会随液体密度增大而增大，所以液体密度越大，U形管左右两侧液面的高度差越大，由题可
知，盐水的密度最大，故当探头在盐水中时，U形管左右两侧液面的高度差最大。
故选C。
(5)[6]橡皮管内气体的压强与大气压强之差为
25. 在测量石块密度的实验中，小聪同学一组的具体操作如下：测量前他将天平放在水平桌面上，然后进行天平横梁平衡的调节。调节完成后指针静止时的位置如图甲所
示。
（1）请你指出小聪调节天平横梁平衡的过程中遗漏的操作步骤：_______。
（2）完成遗漏的操作步骤后，为了调节横梁平衡，他需向_______(选填“左”或“右”)调节平衡螺母才
能使天平平衡；
（3）用调节好的天平测石块的质量，天平平衡时，砝码的质量及游码在标尺上的位置如图乙所示，则石
块的质量为_____g，用量筒测得石块的体积如图丙所示，由此可算得其的密度为_______kg/m3。
（4）小聪根据所测数据，在下图上描出一个对应的点A，接着他又换用另一石块重复上述实验，将所测
数据在图上又描出了另一个对应的点B，若 、 分别代表石块和另一石块的密度，则 ________
（选填“＞”、“＝”或“＜”）。
（5）对实验进行评估时，下列分析正确的是______。
A．先测石块体积，后测石块质量，测出的密度偏小
B．先测石决体积，后测石块质量，测出的密度偏大
（6）小华同学组调节天平平衡时，无论怎样调节指针都偏左，小华想了个办法：往右盘放了一个合适的
小橡皮，再调节平衡螺母，终于使天平平衡，完成了实验，可是同学们认为这样误差会很大。若操作都正
确，你认为测量结果________（选填“偏大”“偏小”或“仍然准确”）。
【答案】 (1). 游码归零（合理即可） (2). 右 (3). 62 (4). 3.1×103 (5). < (6). B (7). 仍然准
确
【解析】【详解】(1)[1] 使用天平时，应先把游码移到标尺的零刻度线处，即游码归零，再调节平衡螺母使天平平
衡，而小明调节天平横梁平衡的过程中遗漏了游码归零这一步骤。
(2)[2] 甲图中没有将游码移至零刻度线，横梁就平衡了，如果将游码调零，则指针会偏向分度盘左侧，此
时要使横梁平衡，则应将平衡螺母向右调节。
(3)[3]由图乙可知石块的质量为
[4]由量筒读数可知石块的体积为
根据密度公式 可知，石块的密度为
(4)[5] 同种物质的质量与体积的比值为一个定值，即质量与体积的图象为一条过原点的直线，根据A、B两
个点分别做出图象，如图所示：
由图可知，当体积相同时，A的质量小于B的质量，故 。
(5)[6]先测石块体积，后测石块质量，取出石块时，由于石块上沾有水，则测得的质量偏大，而体积测量值
是准确的，由密度公式可知，所测出的密度偏大。故B正确。
(6)[7]天平是一个等臂杠杆，测量质量之前需要对天平进行调节是天平平衡，往右盘放了一个合适的小橡皮
就相当于把平衡螺母往右调节使天平平衡然后再使用天平对结果是没有影响的。
26. 用“伏安法”测量一段电阻丝的电阻R：
x(1)小明将实验桌上的实验器材连接成如图甲所示的电路。同组的小亮在检查时认为，实验电路中有一根导
线接错了。如果这时闭合开关，电压表测的是_____(选填“R”、“滑动变阻器“R”或“电源”)两端的电
x
压。请你在接错的那根导线上打“×”，并用笔代替导线画出正确的接线。
（ ）
(2)改接正确后，在闭合开关前，应将滑动变阻器的滑片P移至阻值最大处。实验时器材完好，操作正确，
刚一“试触”，就发现电流表的指针迅速摆动到最大刻度，其原因可能是：____(写出一种情况即可)。
(3)重新连接电路闭合开关后，移动滑动变阻器的滑片至某位置，电压表和电流表的指示如图乙所示，于是
算出被测电阻R 的阻值为_____Ω。
x
(4)完成上述操作后，准备整理器材结束实验时，小亮告诉小明，他得到的数据误差偏大。那么，小明接下
来还应____________。
(5)若滑动变阻器的最大阻值为R，被测电阻的阻值为R，实验过程中电流表突然烧坏，不能正常使用了，
x
小明想出一个方法，应用现有的器材，也能测出电阻R 的阻值。实验步骤如下：
x
①按照图丙所示电路图正确连接实物电路，将滑动变阻器的滑片置于阻值最大处；
②将滑动变阻器滑片移到A端，闭合开关S，读出电压表的读数，记为U；
③_______________；④则被测电阻R 的阻值为：R=________。(用已知量和所测物理量符号表示)
x x
【答案】 (1). 电源 (2). (3). 电源电压过大
(电流表的量程选择偏小或滑动变阻器的最大阻值偏小) (4). 7.5 (5). 多次测量取平均值 (6). 断开开关，
再将变阻器滑片移到B端，闭合开关S，读出电压表的读数，记为U′ (7).
【解析】
【详解】(1)[1]原电路中，电压表测的是电源两端的电压，应测待测电阻的电压，如下所示：
。
(2)[3]改接正确后，在闭合开关前，应将滑动变阻器的滑片P移至B端，操作正确；实验时器材完好，操作
正确，刚一“试触”就发现电流表的指针迅速摆动到最大刻度，说明电路中的电流较大，根据影响电流的
因素，可能是：电源电压过大；电流表的量程选择偏小或滑动变阻器的最大阻值偏小。
(3)[4]重新连接电路后，闭合开关后，移动滑动变阻器的滑片至某位置，电压表和电流表的指示如图乙所示，
电压表选用小量程，分度值为0.1V，电压为1.8V，电流表选用小量程，分度值为0.02A，电流为0.24A，
由欧姆定律，测电阻为(4)[5]他得到的数据误差偏大，那么，小明接下来还应多次测量取平均值。
(5)[6]他接下来的第③步操作是：断开开关，再将变阻器滑片移到B端，闭合开关S，读出电压表的读数，
记为U'。
[7]在②中，电路为待测电阻的简单电路，电压表测电源电压U；在③中，两电阻串联，电压表测待测电阻
的电压，由串联电路电压的规律，变阻器的电压为：U-U'；由分压原理 ，则被测电阻R 的阻
x
值为： 。
