江北区2017-2018学年下期九年级学业质量监测
物理试题
(全卷共四个大题满分80分与化学共用120分钟)
注意事项:
1.试题的答案书写在答题卡上,不得在试卷上直接作答。
2.作答前认真阅读答题卡上的注意事项。
3.考试结束,由监考人员将试题和答题卡一并收回。
ρ 3 3
4.全卷取g=10N/kg, 水=1.0×10 kg/m 。
一、选择题(本题共8个小题,每小题只有一个选项最符合题意,每小题3分,共24分。
1.下列物理量最接近实际的是
A.你的指甲宽度约为1dmB.我国家庭电路的电压是220V
C.一支签字笔所受的重力约为5ND.重庆夏天的最高气温约为60℃

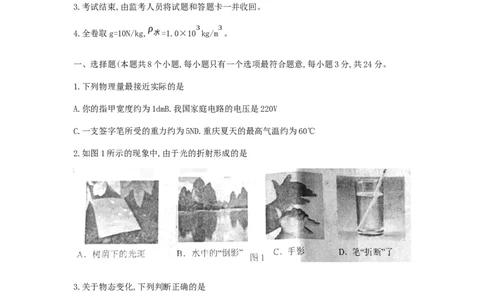

2.如图1所示的现象中,由于光的折射形成的是
3.关于物态变化,下列判断正确的是
A.夏天冰棒周围冒“白气”,是液化现象B.擦在皮肤上的水变干,是升华现象
C.灯泡里的灯丝变细,是熔化现象D.严冬室内玻璃窗上形成冰花,是凝固现象
4.如图2所示,几只串联的水果电池提供的电力足够点亮排成V字形的一组发光二极管.下
列说法正确的是
1图2 图3
A.水果电池将电能转化为化学能
B.发光二极管是由半导体材料制成的
C.一组二极管同时发光说明它]一定是串联的
D..如果少串联一个水果电池,二极管将变亮

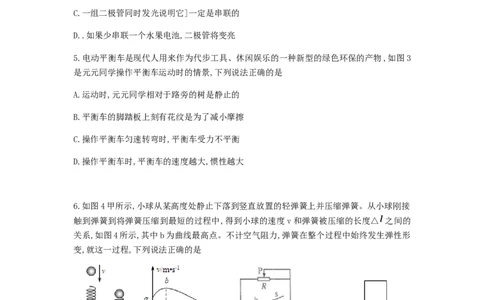

5.电动平衡车是现代人用来作为代步工具、休闲娱乐的一种新型的绿色环保的产物,如图3
是元元同学操作平衡车运动时的情景,下列说法正确的是
A.运动时,元元同学相对于路旁的树是静止的
B.平衡车的脚踏板上刻有花纹是为了减小摩擦
C.操作平衡车匀速转弯时,平衡车受力不平衡
D.操作平衡车时,平衡车的速度越大,惯性越大
6.如图4甲所示,小球从某高度处静止下落到竖直放置的轻弹簧上并压缩弹簧。从小球刚接
触到弹簧到将弹簧压缩到最短的过程中,得到小球的速度v和弹簧被压缩的长度△l之间的
关系,如图4所示,其中b为曲线最高点。不计空气阻力,弹簧在整个过程中始终发生弹性形
变,就这一过程,下列说法正确的是
图4 图5 图6
A.小球受到的弹力逐渐减小B.小球在b点时重力和弹力大小相等
C.在运动过程中小球的动能不断增大D.在运动过程中小球的机械能保持不变
7.如图5所示,电源电压为3V且保持不变,滑动变阻器R标有“1A15Ω”的字样.当滑动变
2阻器的滑片P在最右端时,闭合开关S,通过灯泡的电流为0.4A,移动滑动变阻器的滑片P,在
电路安全工作的情况下,下列说法正确的是
A,向左移动滑动变阻器的滑片P时泡变亮
B.滑片P在最右端时通过干路中的电流是0.9A
C.R接入电路的阻值变化范围是5Ω-15Ω
D.电路总电阻的最大值为5Ω
S ＞S h ＜h

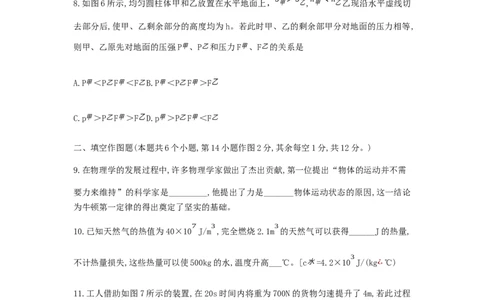

8.如图6所示,均匀圆柱体甲和乙放置在水平地面上， 甲 乙, 甲 乙乙现沿水平虚线切
去部分后,使甲、乙剩余部分的高度均为h。若此时甲、乙的剩余部甲分对地面的压力相等,
则甲、乙原先对地面的压强P甲、P乙和压力F甲、F乙的关系是
A.P甲＜P乙F甲＜F乙B.P甲＜P乙F甲＞F乙
C.p甲＞P乙F甲＞F乙D.p甲＞P乙F甲＜F乙
二、填空作图题(本题共6个小题,第14小题作图2分,其余每空1分,共12分。)
9.在物理学的发展过程中,许多物理学家做出了杰出贡献,第一位提出“物体的运动并不需
要力来维持”的科学家是_________,他提出了力是_______物体运动状态的原因,这一结论
为牛顿第一定律的得出奠定了坚实的基础。
7 3 3
10.已知天然气的热值为40×10 J/m ,完全燃烧2.1m 的天然气可以获得______J的热量,
3
不计热量损失,这些热量可以使500kg的水,温度升高___℃。[c水=4.2×10 J/(kg¿℃)
11.工人借助如图7所示的装置,在20s时间内将重为700N的货物匀速提升了4m,若此过程
该装置的机械效率为70%,该过程中,工人拉绳子的速度为_____m/s,工人对绳子拉力的功率
为________W.
12.如图8所示,电源电压不变,滑动变阻器的滑片在某两点间移动时,电流表示数从1A变化
到2A,此时滑动变阻器R的电功率从9W变化到12W,则R1的电阻值是________Ω，电源电压
为________V.
3图7 图8

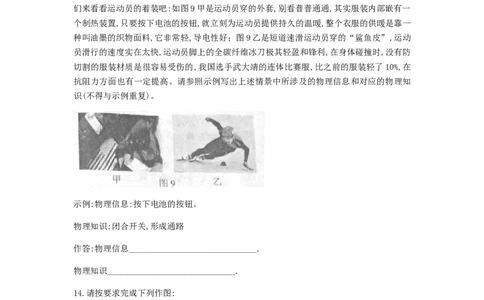

13.2018平昌冬奥会除了运动场上的角逐，让人眼前一亮的,还有场馆内外的科技元素。我
们来看看运动员的着装吧:如图9甲是运动员穿的外套,别看普普通通,其实服装内部嵌有一
个制热装置,只要按下电池的按钮,就立刻为运动员提供持久的温暖,整个衣服的供暖是靠一
种叫油墨的织物面料,它非常轻,导电性好；图9乙是短道速滑运动员穿的“鲨鱼皮”,运动
员滑行的速度实在太快,运动员脚上的全碳纤维冰刀极其轻盈和锋利,在身体碰撞时,没有防
切割的服装材质是很容易受伤的,我国选手武大靖的连体比赛服,比之前的服装轻了10%,在
抗阻力方面也有一定提高。请参照示例写出上述情景中所涉及的物理信息和对应的物理知
识(不得与示例重复)。
示例:物理信息:按下电池的按钮。
物理知识:闭合开关,形成通路
作答:物理信息______________________________.
物理知识______________________________.
14.请按要求完成下列作图:
(1)如图10所示,光线AO从空气中斜射向水面,请画出该入射光线的折射光线的大概位置。
(2)某剧组为拍摄节目需要,设计了如图11所示的拉力装置来改变照明灯的高度,轻质杠杆
ABO可绕O点转动,请在图中画出杠杆B点所受拉力的力臂l.
4图10 图11
三、实验探究题(本题共3个小题,15小题6分,16小题8分,17小题8分,共22分)
15.(1)小王同学在探究“平面镜成像的特点”
①实验时(如图12甲所示)应该选取两根_______(选填“相同”或“不相同”)的蜡烛做实
验；
②为了研究平面镜所成的是实像还是虚像,小明把光屏放在像的位置,他不能在光屏上看到
像,由此说明平面镜成的是______(选填“实”或“虚”)像；
③另一小组的同学,将未点燃的蜡烛竖直在玻璃板后的桌面上移动,发现前面点燃的蜡烛的
像总在未点燃蜡烛的上方偏高处,如图12乙所示。造成该现象的原因是_________.
甲 乙
图12
(2)小陈同学在做“探究水沸腾时温度变化特点”的实验中:
①如图13所示,此时温度计的示数为_____℃。
②在水温到达89℃时开始每隔2分钟做一次温度记录,并描绘出如图14所示甲图像.五一节
他把这套器材从重庆主城带回老家武隆县,用同样方法重新做了一次实验,根据实验数据描
绘出如图14所示乙图像。从图像可以看出在老家沸点较低,你觉得两次实验沸点不同可能
的原因是___________________.从图像上还发现两次实验_________不一样。
516.琪琪配制了一定浓度的盐水,她想知道所配制出的盐水的密度,就用天平和量筒进行测量。
(1)把天平放在水平台上,将_______拨到标尺左端的零刻线处后,发现天平横梁左高右低,她
应将天平平衡螺母向_______(选填“左”或“右”)调节,使天平平衡。
(2)如图15所示,甲、乙、丙图是琪琪同学按顺序进行实验的示意图,依据图中的数据帮琪
琪把下表填写完整:
图15
物理量 空杯的质 杯和盐水的 盐水的体积 盐水的体积
量
m
1
/g
质量
m
2
/g V/mL ρ/kg⋅m−3
实验记录 77
(3)琪琪同学的实验由于杯子内壁残留有少量的盐水,会导致所测盐水的密度比真实值__(选
填“偏大”或“偏小”)。将琪琪的实验步骤顺序进行合理的调整,可以使实验误差得以减
小,你认为合理的测量盐水密度的步骤顺序是_______(用琪琪同学的实验序号排列)。
(4)测完盐水的密度,琪琪想测量手中一个合金块的密度,她巧妙地利用图乙所示的天平状态,
6按以下步骤测出了合金块的密度。
①用细线拴着合金块浸没在盐水中(合金块未接触烧杯底且盐水未溢出),天平的读数增大了
△m
1；
△m
②将合金块缓慢沉入烧杯底部,放开细线,天平的读数再增大了 2；
ρ = △m △m ρ
③合金块密度的表达式 合金 __________(用 1、 2及盐水密度 盐水表示)
17.在测定额定电压为“2.5V”小灯泡电功率的分组实验中:
(1)请用笔画线代替导线,将图16甲中的实物电路连接完整；
(2)小明闭合开关前,滑动变阻器滑片应该调到最(选填“左”或者“右”),闭合开关后,发
现灯泡不亮,电流表无示数,电压表有示数,则故障可能是__________,排除故障后,移动滑片
使小灯泡正常发光,此时电流表示数如图16乙所示,则小灯泡额定功率为__________.
(3)小华在进行实验数据处理时,算出了小灯泡的平均功率(如下表),你认为这样处理数据是
___________(“合理”或“不合理”)的,理由________________.
(4)如图17所示描述小灯泡功率P随滑动变阻器阻值R变化情况的图像中,正确的是______.
7图17
四、论述计算题(本题共3个小题，18小题6分,19小题8分,20小题8分,共22分,解
题应写出必要的文字说明、步骤和公式,只写出最后结果的不能给分。)
18.在图18所示的电路中,电源电压保6V不变,R 的阻值为10Ω。闭合开关S,电压表的示
1
数如图19所示。求：
(1)求通过电阻R 的电流；
1
(2)求电阻R 的阻值；
2
(3)求该电路1min消耗的电能．
图18 图19
19.如图20所示,电源电压为12V,保持不变,滑动变阻器R 的最大阻值为18Ω,R 为6Ω,小
1 2
灯泡L上标有“6V 3W”字样。
(1)小灯泡正常发光时电阻为多少欧?
(2)当S闭合,S 、S 都断开时,要使灯泡正常工作,滑动变阻器接入电路中的阻值为多大?闭
1 2
合S、S 、S,调节滑动变阻器,此时电流表示数为35A,求通电10min电流通过滑动变阻器做
1 2
的功是多少?
8图20
20.如图21所示,正方体木块漂浮在水面上,有总体积的1/5露出水面,不可伸长的悬绳处于
2
松弛状态。已知绳子能承受的最大拉力为5N,木块边长为0.1m,容器底面积为0.04m ,容器
中水足够多,容器底有一阀门K,求:
kg/m3
(1)木块的密度为多少 ?
(2)打开阀门使水缓慢流出,当细绳断裂前一瞬间关闭阀门,此时木块排开水的体积为多少m
3
?
(3)在细绳断后木块再次漂浮时,容器底受到水的压强与绳断前的瞬间相比改变了多少Pa？
图21
