郧西县 2020 年 3 月九年级学业水平监测
理科综合试题
一单项选择题

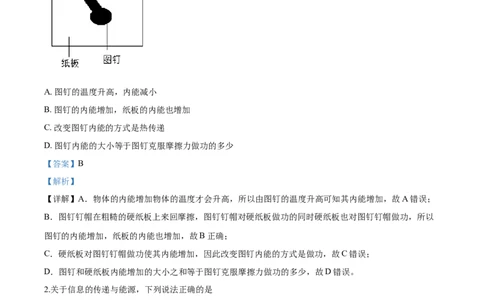

1.如图所示，把图钉按在铅笔的一端，手握铅笔使图钉钉帽在粗糙的硬纸板上来回摩擦，然后用手轻触钉
帽，感觉钉帽的温度明显升高了，甚至发烫。关于该实验，下列说法正确的是( )
A. 图钉的温度升高，内能减小
B. 图钉的内能增加，纸板的内能也增加
C. 改变图钉内能的方式是热传递
D. 图钉内能的大小等于图钉克服摩擦力做功的多少
【答案】B
【解析】
【详解】A．物体的内能增加物体的温度才会升高，所以由图钉的温度升高可知其内能增加，故A错误；
B．图钉钉帽在粗糙的硬纸板上来回摩擦，图钉钉帽对硬纸板做功的同时硬纸板也对图钉钉帽做功，所以
图钉的内能增加，纸板的内能也增加，故B正确；
C．硬纸板对图钉钉帽做功使其内能增加，因此改变图钉内能的方式是做功，故C错误；
D．图钉和硬纸板内能增加的大小之和等于图钉克服摩擦力做功的多少，故D错误。
2.关于信息的传递与能源，下列说法正确的是
A. 手机是利用电磁波传递信号
B. “北斗”号导航系统是利用超声波进行定位和导航
C. 目前核电站是利用核聚变发电
D. 太阳能的利用具有广阔的前景，所以人类不再有能源危机
【答案】A
【解析】
【详解】A．手机属于移动电话，它既是电磁波发射台也是电磁波接受台，所以手机是利用电磁波来传递信息的，故A正确；
B．超声波和次声波都属于声波，不能在真空中传播；电磁波可以在真空中传播，所以“北斗”号导航系
统是利用电磁波进行定位和导航，故B错误；
C．目前核电站是利用核裂变发电，故C错误；
D．太阳能属于一次能源，是一种既无污染又取之不尽的新能源，但目前的充分应用还有很多技术上的难
题，所以人类仍会有能源危机，故D错误。
故选A。

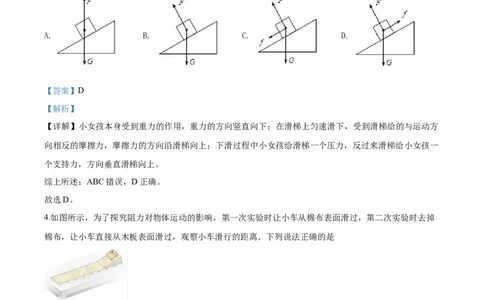

3.如图所示，小孩从滑梯上匀速滑下，忽略空气阻力，下列关于小孩的受力示意图正确的是（ ）
A. B. C. D.
【答案】D
【解析】
【详解】小女孩本身受到重力的作用，重力的方向竖直向下；在滑梯上匀速滑下，受到滑梯给的与运动方
向相反的摩擦力，摩擦力的方向沿滑梯向上；下滑过程中小女孩给滑梯一个压力，反过来滑梯给小女孩一
个支持力，方向垂直滑梯向上。
综上所述：ABC错误，D正确。
故选D。
4.如图所示，为了探究阻力对物体运动的影响，第一次实验时让小车从棉布表面滑过，第二次实验时去掉
棉布，让小车直接从木板表面滑过，观察小车滑行的距离．下列说法正确的是
A. 两次实验应将小车从斜面上不同 的位置释放
B. 第一次实验中应在斜面和水平木板上都铺上棉布
C. 两次实验中运动的小车都会停下来，说明力能够改变物体的运动状态
D. 从实验可以看出，运动的小车所受的阻力减小，向前滑行的距离变小
【答案】C
【解析】【分析】
（1）实验中要求小车从同一光滑斜面的同一高度自由下滑，是为了保证小车到达水平面的速度相同；
（2）小车在不同材料上的滑行的距离不同，是由于小车受到的阻力不同，阻力大小与接触面的粗糙程度
有关；（3）在实验的基础上通过推理得出小车受到的阻力为零，小车将做匀速直线运动．
【详解】A. 实验中，应将小车从同一斜面的同一高度自由下滑，目的是为了让小车每次到达水平面时的速
度都相同，便于利用控制变量法来探究阻力对物体运动的影响，故A错误；
B. 实验中，应将小车从同一斜面的同一高度自由下滑，所以第一次实验中应该只在水平木板上铺上棉布，
故B错误；C. 两次实验中运动的小车都会停下来，说明力能够改变物体的运动状态，故C正确；D. 由实
验现象可知，接触面越光滑，阻力越小，小车运动的距离越远，故D错误．故选C.

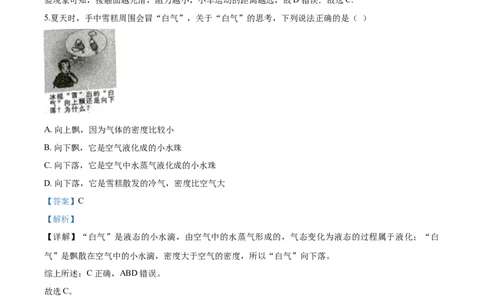

5.夏天时，手中雪糕周围会冒“白气”，关于“白气”的思考，下列说法正确的是（ ）
A. 向上飘，因为气体的密度比较小
B. 向下飘，它是空气液化成的小水珠
C. 向下落，它是空气中水蒸气液化成的小水珠
D. 向下落，它是雪糕散发的冷气，密度比空气大
【答案】C
【解析】
【详解】“白气”是液态的小水滴，由空气中的水蒸气形成的，气态变化为液态的过程属于液化；“白
气”是飘散在空气中的小水滴，密度大于空气的密度，所以“白气”向下落。
综上所述：C正确，ABD错误。
故选C。
6.电工师傅维修电路有时需要带电操作，如图，以下操作不会发生触电事故的是（ ）
A. B.C. D.
【答案】B
【解析】
【详解】人体触电，原因是有电流流过，形成通路．人体为导体，一边与火线相接，一边与零线相接或与
大地相接，都会形成通路，
ACD．由图知，ABC中都能构成闭合的电路，即有电流流过人体，会触电；故ACD错误；
B．B中没有构成闭合的电路，即电流不会流过人体，不会触电．故B正确．

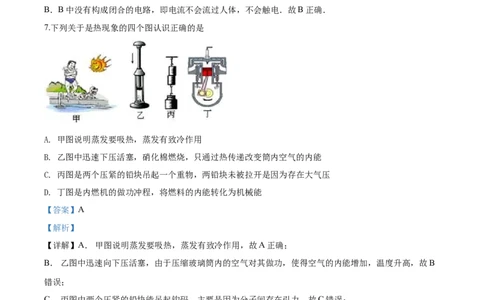

7.下列关于是热现象的四个图认识正确的是
A. 甲图说明蒸发要吸热，蒸发有致冷作用
B. 乙图中迅速下压活塞，硝化棉燃烧，只通过热传递改变筒内空气的内能
C. 丙图是两个压紧的铅块吊起一个重物，两铅块未被拉开是因为存在大气压
D. 丁图是内燃机的做功冲程，将燃料的内能转化为机械能
【答案】A
【解析】
【详解】A． 甲图说明蒸发要吸热，蒸发有致冷作用，故A正确；
B． 乙图中迅速向下压活塞，由于压缩玻璃筒内的空气对其做功，使得空气的内能增加，温度升高，故B
错误；
C． 丙图中两个压紧的铅块能吊起钩码，主要是因为分子间存在引力，故C错误；
D． 丁图两气门都关闭，活塞上行，汽缸容积变小，是压缩冲程，将机械能转化为内能。故D错误。
故选A。
8.如图是手摇发电机的构造示意图，摇动手柄，线圈在磁场中转动，小灯泡发光，下列实验中和手摇发电
机工作原理相同的是A. B. C. D.
【答案】D
【解析】
【详解】手摇发电机的原理是电磁感应
A．为奥斯特实验，证明通电导体周围存在磁场，故不符合题意；
B．通电螺线管利用电流的磁效应，故不符合题意；
C．演示的是通电导体在磁场中受到力的作用，故不符合题意；
D．演示是感应电流产生的条件，原理为电磁感应，故符合题意。
故选D。
9.如图，在第七届世界军人运动会击剑比赛中，中国选手孙一文夺得击剑项目首枚金牌。击剑比赛中，甲
方的剑击中乙方的导电服时，相当于闭合开关S ，乙方的指示灯L 就会亮；当乙方的剑击中甲方时，相
甲 乙
当于闭合开关S ，甲方的指示灯L 就会亮。下图中符合这种原理的电路是（ ）
乙 甲
A. B. C. D.
【答案】C
【解析】
【分析】
【详解】由题可知，开关S 控制乙方的指示灯L ，开关S 控制甲方的指示灯L ，且两个灯互不影响，
甲 乙 乙 甲
可知两个指示灯并联。
A．A图中两个指示灯串联，故A错误，不符合题意；
B．B图中，开关S 控制甲方自己的指示灯L ，开关S 控制乙方自己的指示灯L ，故B错误，符合题
甲 甲 乙 乙
意；
C．C图中两个指示灯并联，闭合开关S ，乙方的指示灯L 就会亮；闭合开关S ，甲方的指示灯L 就
甲 乙 乙 甲
会亮，故C正确，不符合题意；
D．D图中闭合开关S ，乙方的指示灯L 短路不会亮；闭合开关S ，甲方的指示灯L 短路，不会亮，
甲 乙 乙 甲
故D错误，符合题意。故选C。
10.如图是某油量表示意图，滑动变阻器规格为“20Ω 1A”。闭合开关，当浮球最低时滑片P滑到a端，电
流表示数为0.3A，当浮球最高时，滑片P滑到b端，电流表示数为0.5A。下列说法正确的是（ ）
A. 电阻R 的阻值为20Ω
1
B. 电源电压为9V
C. 在加满油后，1min内电阻R 产生的热量为450J
1
D. 电阻R 最小功率为7.5W
1
【答案】C
【解析】
【详解】A．由电路图可知，R 与R 串联，电流表测电路中的电流；当滑片位于a端时，滑动变阻器接入
1 2
电路中的电阻最大，因串联电路中总电阻等于各分电阻之和，所以由 可得电源的电压
当滑片位于b端时，电路为R 的简单电路，则电源的电压
1
因电源的电压不变，所以
解得
R=30Ω
1
故A错误；
B．电源的电压
故B错误；
C．在加满油后，滑片位于b端，则1min内电阻R 产生的热量
1故C正确；
D．当滑片位于a端时，电阻R 的功率最小，则
1
故D错误。
故选C。
二、填空题
11.往保温瓶里灌开水的过程中，瓶内空气柱振动的声音是通过_____________传播到人耳的，随着水位升
高，瓶内空气柱变短，空气柱振动的频率_____________(选填“变快”或“变慢”)，人们根据声音的
____________(选填声音的特性)判断出保温瓶里水位的高低。
【答案】 (1). 空气 (2). 变快 (3). 音调
【解析】
【详解】[1]瓶内空气柱振动的产生声音是通过空气传播到人耳的。
[2][3]随着水位升高，瓶内空气柱变短，空气柱振动的频率变快，音调变高，可以通过音调的变化来判断保
温瓶里水位的高低。
12.如图所示为电话机原理图，听筒的作用是将变化的_____________(选填“声信号转变成电流信号”或者
“电流信话号转变成声信号”)传递到人耳。当人对着话筒说话时，通过导体AB的电流方向为
_______________(选填“A到B”或“B到A”)，如果滑动变阻器的滑片向右移动，则听筒电磁铁磁性将
__________(选填“变强”、“变弱”或“不变”)。
【答案】 (1). 电流信号转化为声信号 (2). A到B (3). 变强
【解析】
【分析】
【详解】[1]电话机的话筒将声信号转化为电流信号传播，听筒将电流信号转化为声信号传递到人耳。
[2]由图可知，电流从电源（左边为正极）正极出发，通过导体AB的电流方向为从A到B。
[3]当滑动变阻器的滑片向右移动时，滑动变阻器接入电路电阻变小，电路中电流变大，电磁铁的磁性变强。13.某单位利用人工智能技术刷脸考勤,如图，当人靠近摄像头时，光源自动打开，照亮________(填“人脸”
或”显示屏”)，当人脸到摄像头的距离__________ 时，人脸通过摄像头成一个倒立、________的实像，与
录入信息进行比对，从而记录考勤．
【答案】 (1). 人脸 (2). 大于二倍焦距 (3). 缩小
【解析】
【详解】[1]人脸反射的光线经过摄像头在底片上成像，反射的光越强像越亮，因此应照亮人脸；
[2][3]摄像头是利用当物距大于二倍焦距时，凸透镜成倒立缩小的实像的原理制成的。
14.在做“观察水的沸腾”的实验时，A组同学用如图所示装置，他们测出水的温度将偏______________(选填
“高”或“低”)。B、C两组同学选用的实验装置相同，操作无误，根据实验数据绘制的温度随时间变化图像
分别如图乙，两次图线有差异，其原因是______________。 根据实验可知，水沸腾时，吸收热量，温度
______________。
【答案】 (1). 高 (2). 水的质量不同 (3). 保持不变
【解析】
【详解】[1] 用温度计测量液体的温度时，温度计的玻璃泡不能碰到容器底或容器壁，其原因是容器底和
容器壁的温度和液体的温度不同；如图甲，由于酒精灯给水加热，容器底的温度高于水的温度，此时温度
计的玻璃泡碰到了容器底，所以测出的水温会偏高。
[2]由题意知，两个小组从开始加热到沸腾所需时间不同，可能是水的质量不同造成的。
[3]由实验可知，水沸腾过程中，不断吸热，但温度保持不变。
15.如图是由电磁铁P和衔铁Q、闸S构成的空气开关原理图。电磁铁P的右端为________极， 当电路由于
_____或使用的用电器总功率过大等原因导致电流过大时，电磁铁的磁性_____________，吸引衔铁Q转动，
闸刀S在弹力的作用下自动开启，切断电路，起到保险作用。【答案】 (1). S(南)极 (2). 短路 (3). 增强
【解析】
【详解】[1]由右手定则用右手握螺线管，让四指弯向螺线管中电流方向，则大拇指所指的那端就是螺线管
的北极(N极)，可知电磁铁P的右端S(南极)极。
[2][3]电路中电流过大的原因有：短路或使用的用电器总功率过大，当电路由于短路或使用的用电器总功率
过大等原因导致电流过大时，电磁铁的磁性增强，吸引衔铁Q转动，闸刀S在弹力的作用下自动开启，切
断电路，起到保险作用。
三、作图与实验探究题
16. 将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面如图乙所示，请画出这束光线在水中行
进最后射出水面的光路图．
【答案】
【解析】
【详解】光垂直射到空气和水的界面时，传播方向不变，再射到平面镜上，根据光的反射定律，反射角等
于入射角，作反射光线，光又射到水和空气的界面时，发生折射，折射角大于入射角，即折射光线向界面
偏折．如图：
17.如图甲中金属球的直径是_____，如图乙中温度计的示数是_____，如图丙中物块重_______N。【答案】 (1). 1.90cm (2). -4℃ (3). 2.6
【解析】
【详解】[1]由图甲知，小球左端对准的刻度尺示数为 10.80cm，小球右端对准的刻度尺示数为12.70cm，
所以小球的直径是两者之差为1.90cm。
[2]通过图乙可以看出，温度计的示数在0℃以下第4个刻度处，温度计的分度值为1℃，所以此时温度计
的示数为-4℃。
[3]由图丙知，弹簧测力计的分度值为0.2N，所以此时弹簧测力计的示数为2.6N。
18.小宇利用铁屑和小磁针(黑色端为N极)来探究通电螺线管外部磁场特点。实验中，小磁针的作用是为了
研究通电螺线管周围的_________________ (选填“磁场强弱”或“磁场方向”)。根据图甲中铁屑的排列情
况可初步推断：通电螺线管外部的磁场分布与________________________磁体的磁场相似。小宇只改变了
通电螺线管中的电流方向，实验现象如图乙所示。对比两次的实验现象可知通电螺线管的磁极性质与通电
螺线管中的电流方向______________(选填“有关”或“无关”)。
【答案】 (1). 磁场方向 (2). 条形磁铁 (3). 有关
【解析】
【详解】[1]在奥斯特实验中，通电时，小磁针发生了偏转，说明了通电导体周围存在磁场，即小磁针是为
了显示磁场的存在，当电流方向改变时，产生的磁场方向也改变，所以小磁针的偏转方向也改变，因此还
可以判断磁场的方向。
[2]从铁屑的分布情况可知，通电螺线管外部的磁场和条形磁体的磁场一样，通电螺线管的两端相当于条形
磁体的两个磁极。
[3] 对比两次的实验现象可知，通电螺线管电路中甲和乙的绕线方式相同，电流方向不同，根据小磁针的
指向情况可知：甲的右端为S极，乙的右端为N极；所以实验说明螺线管的绕法相同时，通电螺线管的磁
极性质与通电螺线管中的电流方向有关。的
19.如图甲所示，是探究平面镜成像特点 实验装置，图乙是探究凸透镜成像规律的实验装置，己知凸透镜
的焦距为10cm。图甲实验中，把点燃的蜡烛A放在玻璃板前，拿没点燃的同样蜡烛B，竖直放在玻璃板后
面并不断地调整位置，是为了___________________，在图乙实验中，需要调节烛焰、凸透镜和光屏的中
心在同一高度，是为了___________，若使图乙中的物距增大，光屏上像的大小________________(选填
“变大”、“变小”或“不变”)。
【答案】 (1). 确定像的位置 (2). 使像成在光屏的中央 (3). 变小
【解析】
【分析】
【详解】[1]把点燃的蜡烛A放在玻璃板前，拿没点燃的同样蜡烛B，竖直放在玻璃板后面并不断地调整位
置是为了确定像的位置，便于比较物体和像到平面镜距离的关系。
[2]探究凸透镜成像规律的实验中，为了使像成在光屏的中央，要调整烛焰、凸透镜和光屏的中心在同一高
度。
[3]光屏上所成的像是实像，物远实像小，当物距变大时实像变小。
20.小刚同学想测量一块不吸水且形状不规则矿石的密度。
(1)如图甲，他用调节平衡的天平测出矿石的质量后，发现矿石放不进量筒，改用如图乙所示的方法测矿石
的体积，则他测得矿石的密度ρ是____________________g/cm3；
(2)小明组的量筒不小心损坏了，老师给了一只烧杯，用以下步骤测出了矿石的密度；
①用调好的天平测出矿石的质量m；②将适量的水倒入烧杯并称出质量为m；③将矿石轻放入烧杯内，标
1 2
记下此时水面的位置；④将矿石取出后，加水至标记处，称出此时烧的总质量为m；⑤由此可得到矿石的
3
密度表达式ρ ___________________(已知水的密度为ρ ），若此实验中矿石拿出后带走了一部分水，此
石 水过程的实验结果____(选填偏大”、“偏小”或“无”)影响。
【答案】 (1). 2.5 (2). (3). 无
【解析】
【详解】(1)[1]根据甲图可知，矿石的质量为
由乙图可知，矿石的体积约为
矿石的密度为
(2)[2]由题意可知，矿石的体积为
矿石的密度为
的
[3]实验中矿石拿出后带走了一部分水，又加水到标记处，排开水 质量仍为m-m，故该过程对实验结果
3 2
无影响。
21.实验室购买了一批“2.5V，0.8W”小灯泡，小明同学利用其中一只小灯泡做测量小灯泡电功率的实验，
实验中各元件完好，电源电压保持不变；
(1)请用笔画线代替导线，将图中实物电路连接完整(要求：滑动变阻器滑片向右移动时小灯泡变暗，连接
导线不能交叉)；
（ ）(2)小明规范操作，正确读数，调节滑片得到三组电压表和电流表的示数根据表中数据，小明认为该小灯泡
不合格，假如生产这种小灯泡钨丝的粗细是一定的，则这个小灯泡不合格的原因是钨丝的长度
___________(选填“大于”或“小于”)合格产品小灯泡钨丝的长度；
次数 电压U/V 电流I/A
1 2 0.34
2 2.5 0.4
3 2.8 0.44
【答案】 (1). (2). 小于
【解析】
【详解】(1)[1]滑动变阻器要采用“一上一下”的连接方式，滑动变阻器滑片向右移动时小灯泡变暗，电流
变小，说明向右移动时滑动变阻器的电阻变大，所以滑动变阻器下面应该接左侧接线柱，如下图：(2)[2]根据表格可得测出的小灯泡的额定功率为
所以测出的小灯泡的额定功率比标定的额定功率功率要大，根据公式 得，用的灯的灯丝比合格产
品小灯泡钨丝的电阻小，因为材料和横截面积一定，所以用的灯的灯丝比合格产品小灯泡钨丝的长度短。
22.在探究电流与电阻关系的实验中，小凯选择5Ω的定值电阻、电流表、电压表、滑动变阻器(电压为3V)
连接成了图甲所示的电路。另还可供选择的有10Ω、15Ω、 20Ω、25Ω的定值电阻各一个。
(1) 他们按要求改接电路后，将滑动变阻器的滑片移至__________________(填“A”或“B”)端，闭合开关，
调节滑动变阻器的滑片，直到电压表的示数为2V，记下此时电流表的示数；
(2)断开开关，用5Ω的电阻更换为10Ω的电阻，再闭合开关，应将滑动变阻器的滑片向
________________(填“A”或“B”)端移动，使电压表的示数为________________记下此时电流表的示数。
换用不同的电阻，经多次实验，得到如图乙所示的电流I随电阻R变化的图象，由图象可得出：电压定时，
____________。图乙 中阴影部分的面积表示的物理量是_____________；
(3)为了让提供的电阻都能用到，滑动变阻器的最大阻值应不小于_____________________Ω。
【答案】 (1). A (2). A (3). 2V (4). 电压一定时，通过导体的电流与导体的电阻成反比 (5). 电压
(6). 12.5
【解析】【详解】(1)[1]电路改后，将滑动变阻器的滑片移至变阻器的最大阻值处，即A端。
(2)[2][3]将5Ω的电阻更换为10Ω的电阻后，若滑片不动电路的总电阻变大电流变小，滑动变阻器两端的电
压变小，电压表的示数就会大于2V，为了使电压表的示数保持2V不变，应使滑动变阻器的电压增大故滑
片应向A端移动。
[4]图象为反比例函数图象，故可得出：电压一定时，通过导体的电流与电阻成反比。
[5]图象中横坐标表示电阻，纵坐标表示电流阴影部分的面积等于IR，表示的物理量是电压。
(3)[6]当 时,电路中的电流为
滑动变阻器的阻值为
四、计算题
23.小明从超市买了一壶食用油，标签上标注有“非转都因5L”等字样，用自行车搭载这壶食用油，匀速
行5min回到距超市3km的家里，用体重计测得这查油的质量是4.7kg，小明和自行车总重653N，自行车
途中受到的阻力的为车重的0.2倍。忽略油壶质重，g取10N/kg。
(1)这壶食用油的密度；
(2)小明骑车回家的速度；
(3)小明骑车途中对自行车施加的牵引力。
【答案】(1) ；(2) ；(3)
【解析】
【详解】(1) 食用油的体积为
油的密度为
(2) 小明骑车回家的速度为
(3)油的重力为小明和自行车和油一共重
自行车途中受到的阻力的为车重的0.2倍，所以阻力为
小明骑车匀速直线运动，所以处于平衡状态，牵引力大小等于阻力大小
答：(1)这壶食用油的密度为 。
的
(2)小明骑车回家 速度为 。
(3)小明骑车途中对自行车施加的牵引力为 。
24.电热水器成为家庭生活必需品，下表是小冬家的台电热水器铭牌， 家里安装的表上标有 “220V 10 (20)
A 3000r/kW · h”字样。他将家中其他电器全部断开， 仅热水器按入电路。 水的比热容为c =4.2×103J/
水
(kg·℃)求：
(1)电热水器连续正常工作7min，水箱内的水温升高了多少℃?
(2)电热水器正常工作5min，电能表的铝盘转过多少转?
(3)若夏天用电高峰时，家庭电路的实际电压只有额定电压的80%，不考虑电热丝电阻随温度的变化，则电
热水器的实际功率为多少?
额定功率/kW 2 加热方式 电加热器
额定电压/V 220 类别 防触电保护类
温度范围/℃ 20-90 净重/kg 20
容量/L 50 整机外形尺寸 530× φ400
【答案】(1)4℃；(2)500转；(3)1280W
【解析】【分析】
【详解】(1) 热水器额定功率为2kW，连续正常工作7min，放出热量为
水箱容量为50L，则水的质量为
因为
根据公式
(2)电热水器正常工作5min，消耗电能为
电能表标有 “220V 10 (20) A 3000r/kW ▪ h”，则铝盘转过
(3)电热水器正常工作，电阻为
夏天用电高峰时，电热水器的实际功率为
答：(1)电热水器连续正常工作7min，水箱内的水温升高了4℃；
(2)电热水器正常工作5min，电能表的铝盘转过500转；
(3)若夏天用电高峰时，家庭电路的实际电压只有额定电压的80%，不考虑电热丝电阻随温度的变化，则电
热水器的实际功率为1280W。
