2016-2017学年安徽省合肥市包河区九年级（上）期中物理试
卷
一、填空题（共26分，每空题2分）
1．目前我国研发一款以压缩空气为动力的环保车．汽车使用前需要压缩存储气体，这一过程
通过 的方式使气体内能增加，开动时，释放的气体推动发动机，将气体的内能转化为
能．
2．我国5A级国际旅游度假区海南岛，四面环岛，正常情况下，海南岛与内陆地区相比早晚的
气候变化比较小，这主要是因为 的缘故．

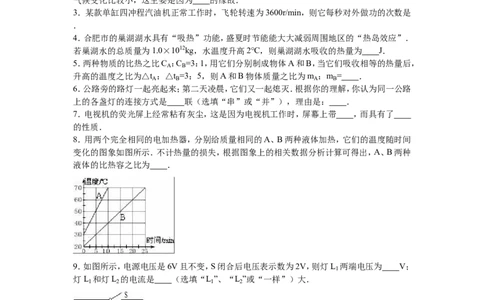

3．某款单缸四冲程汽油机正常工作时，飞轮转速为3600r/min，则它每秒对外做功的次数是
．
4．合肥市的巢湖湖水具有“吸热”功能，盛夏时节能能大大减弱周围地区的“热岛效应”．
若巢湖水的总质量为1.0×1012kg，水温度升高2℃，则巢湖湖水吸收的热量为 J．
5．两种物质的比热之比C ：C =3：1，用它们分别制成物体A和B，当它们吸收相等的热量后，
A B
升高的温度之比为△t ：△t =3：5，则A和B物体质量之比为m ：m = ．
A B A B
6．公路旁的路灯一起亮起来；第二天凌晨，它们又一起熄灭．根据你的理解，你认为同一公路
上的各盏灯的连接方式是 联（选填“串”或“并”），理由是： ．
7．电视机的荧光屏上经常粘有灰尘，这是因为电视机工作时，屏幕上带 ，而具有了
的性质．
8．用两个完全相同的电加热器，分别给质量相同的A、B两种液体加热，它们的温度随时间
变化的图象如图所示．不计热量的损失，根据图象上的相关数据分析计算可得出，A、B两种
液体的比热容之比为 ．
9．如图所示，电源电压是6V且不变，S闭合后电压表示数为2V，则灯L 两端电压为 V；
1
灯L 和灯L 的电流是 （选填“L ”、“L ”或“一样”）大．
1 2 1 2
10．如图所示的电路中，电源电压保持不变，当只闭合开关S 时，电压表示数为6V，当只闭合
2
开关S 时，电压表的示数为2V，则L 灯泡的两端电压为 V；若同时闭合S 和S ，则电压
1 1 1 2
表示数为 V．
1二、选择题（共7小题，每小题3分，满分21分）
11．下列关于热现象的说法中正确的是（ ）
A．深秋的早晨，枯草上的霜是水凝固形成的
B．夏天，我们看到冰糕冒“白气”是一种汽化现象
C．从冰箱取出的“易拉罐”过一会表面有水珠，是空气中的水蒸气液化形成的
D．用久了的白炽灯泡内表面发黑，是钨蒸汽液化后再凝固的结果
12．下列关于温度、内能、热量和做功的说法中正确的是（ ）
A．物体吸热，温度一定升高
B．一个物体的温度升高，一定是外界对物体做功
C．某铁块温度降低，内能一定减小
D．温度高的物体把温度传给温度低的物体
13．一杯水，温度由30℃加热到50℃时吸收的热量为Q ，再由50℃加热到70℃时吸收的热
1
量为Q ，Q 与Q 的大小关系为（ ）
2 1 2
A．Q ＞Q B．Q =Q C．Q ＜Q D．无法判断
1 2 1 2 1 2
14．中央电视台的“三星智力快车”节目介绍说，蜜蜂飞行与空气摩擦产生静电，因此蜜蜂
在飞行中就可以吸引带正电的花粉，以下说法正确的是（ ）
A．蜜蜂带负电 B．蜜蜂带正电 C．空气不带电 D．空气带负电

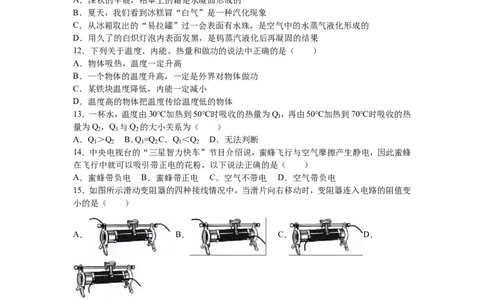

15．如图所示滑动变阻器的四种接线情况中，当滑片向右移动时，变阻器连入电路的阻值变
小的是（ ）
A． B． C． D．
16．中考试卷库的电动门的两把控制电路钥匙（电路开关）分别由两名工作人员保管，单把钥
匙无从打开电动门．下图中符合要求的电路设计是（ ）
2A． B． C． D．
17．如图所示的电路中，闭合开关S，小灯泡能正常发光，若断开开关将小灯泡和电流表的位
置对换，保持滑片P的位置不变，再闭合开关S，则（ ）
A．小灯泡不会发光 B．小灯泡会被烧坏
C．电流表不会被烧坏 D．电压表示数不变
三、实验探究题（共20分）
18．如图所示，在“观察水的沸腾”的实验中：
（1）实验目的是：观察水沸腾时的 和水沸腾时的 ；
（2）实验中要使用中心有孔的纸板将烧杯的口盖住的目的是 ．
（3）图甲和图乙是小明同学做“观察水沸腾实验”时所看到的气泡上升情况的示意图，其中
是沸腾前的情况（选填“甲”或“乙”）．
19．在“探究串联电路电压特点”的实验中：
（1）请在图2虚线框中画出与图1对应的电路图，并在电路图中标上L、L ；
l 2
3（2）连接电路时，开关必须处于 状态；
（3）实验中用2节干电池串联作为电源，某次测量时，电压表的示数如图3所示，则此时灯L
1
两端的电压为 ；
（4）某同学在测量了灯L 两端的电压后，断开开关，然后将AE导线的A端松开，接到D接
1
线柱上，测量灯L 两端的电压，这一做法存在的问题是 ．
2

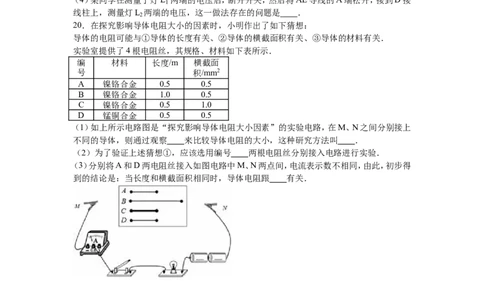

20．在探究影响导体电阻大小的因素时，小明作出了如下猜想：
导体的电阻可能与①导体的长度有关、②导体的横截面积有关、③导体的材料有关．
实验室提供了4根电阻丝，其规格、材料如下表所示．
编 材料 长度/m 横截面
号 积/mm2
A 镍铬合金 0.5 0.5
B 镍铬合金 1.0 0.5
C 镍铬合金 0.5 1.0
D 锰铜合金 0.5 0.5
（1）如上所示电路图是“探究影响导体电阻大小因素”的实验电路，在M、N之间分别接上
不同的导体，则通过观察 来比较导体电阻的大小，这种研究方法叫 ．
（2）为了验证上述猜想①，应该选用编号 两根电阻丝分别接入电路进行实验．
（3）分别将A和D两电阻丝接入如图电路中M、N两点间，电流表示数不相同，由此，初步得
到的结论是：当长度和横截面积相同时，导体电阻跟 有关．
四、计算题（第21题6分.第22题8分，第23题9分，共23分）
21．今年国庆节期间，小明家乔迁到新农村建设的示范村里，他爸爸买了一套液化石油气灶
具．已知液化石油气的热值为3.5×107J/kg，燃烧放出的热量只有60%被水吸收．
求：（1）将质量为5kg，初温为20℃的水加热到100℃，水吸收的热量为多少焦耳？
（2）在这一过程中，需要燃烧多少千克的液化石油气？
22．某型号专用车在车型测试中，在一段平直的公路上匀速行驶5.6km，受到的阻力是
3.0×103N，消耗燃油1.5×10﹣3m3（假设燃油完全燃烧）．若燃油的密度ρ=0.8×103kg/m3，热
值q=4×107J/kg，求：
（1）专用车牵引力所做的功．
4（2）已知热机效率η= （式中W为热机在某段时间内对外所做的功，Q为它在这段时间内所
消耗的燃油完全燃烧所产生的热量），则该专用车的热机效率是多少？
23．某物理课外兴趣小组为了探究并联电路的电流特点，设计了如甲图所示的电路图，并进
行了相关实验数据的测量，请你协助该小组完成下列问题：
（1）在如甲图所示的电路中，若测得A、B、C三处的电流大小分别记为I 、I 、I ，则它们满足
A B C
的关系式是 ．
（2）如甲图所示的电路，在测量过程中，电流表在A、B处的示数分别如图乙和丙所示，则通
过L 的电流为多少安培？
2
（3）如果在一个并联电路中，并联了n个规格完全相同的灯泡，且闭合开关后，流过每个灯泡
的电流大小均记为I，请你推导并证明：该并联电路中干路的电流大小为nI．
52016-2017 学年安徽省合肥市包河区九年级（上）期中物
理试卷
参考答案与试题解析
一、填空题（共26分，每空题2分）
1．目前我国研发一款以压缩空气为动力的环保车．汽车使用前需要压缩存储气体，这一过程
通过 做功 的方式使气体内能增加，开动时，释放的气体推动发动机，将气体的内能转化
为 汽车的机械 能．
【考点】做功改变物体内能．
【分析】本题抓住做功改变物体内能．做功主要有摩擦生热和压缩气体做功，物体内能会增加．
【解答】解：汽车使用前需要压缩储存气体，压缩气体做功，物体内能会增加．开动时，释放的
气体推动发动机，将气体的内能又转化为机械能；
故答案为：做功；汽车的机械．
【点评】本题考查了做功改变物体内能的方式，还要记住能量的相互转化．
2．我国5A级国际旅游度假区海南岛，四面环岛，正常情况下，海南岛与内陆地区相比早晚的
气候变化比较小，这主要是因为 水的比热容大 的缘故．
【考点】水的比热容的特点及应用．
【分析】沿海地区，水多，因为水的比热容较大，相同质量的水和泥土沙石比较，吸收或放出相
同的热量，水的温度升高或降低的少，据此分析．
【解答】解：
沿海地区，水多；内陆地区水少、泥土沙石多．因为水的比热容较大，白天，相同质量的水和泥
土沙石比较，吸收相同的热量，水的温度升高的少；夜晚，放出相同的热量，水的温度降低的
少，使得沿海地区昼夜的温差小．
故答案为：水的比热容大．
【点评】关于水的比热容较大的应用：水可做散热剂、冷却剂，用来解释沿海地区与内陆地区
之间的气候差别，城市热岛效应的原因等．
3．某款单缸四冲程汽油机正常工作时，飞轮转速为3600r/min，则它每秒对外做功的次数是
30 次 ．
【考点】内燃机的四个冲程．
【分析】在四冲程内燃机曲轴转一圈，完成2个冲程，1个工作循环中包括4个冲程并对外做
功1次．
【解答】解：知冲程汽油机的飞轮转速是3600r/min=60r/s，即每秒钟转60圈，完成 =30个工
作循环，即对外做功30次；完成30×4=120个冲程，活塞往复60次．
故答案为：30．
【点评】在内燃机工作的一个循环中，曲轴旋转2周，活塞往复2次．
64．合肥市的巢湖湖水具有“吸热”功能，盛夏时节能能大大减弱周围地区的“热岛效应”．
若巢湖水的总质量为1.0×1012kg，水温度升高2℃，则巢湖湖水吸收的热量为 8. 4 × 1 0 1 5
J．
【考点】热量的计算．
【分析】知道巢湖水的总质量和比热容以及温度升高的值，根据Q =cm△t求出水吸收的热
吸
量．
【解答】解：巢湖湖水吸收的热量：
Q =cm△t
吸
=4.2×103J/（kg℃）×1.0×1012kg×2℃
=8.4×1015J．
故答案为：8.4×1015．
【点评】本题考查了热量的计算，是一道基础题目．
5．两种物质的比热之比C ：C =3：1，用它们分别制成物体A和B，当它们吸收相等的热量后，
A B
升高的温度之比为△t ：△t =3：5，则A和B物体质量之比为m ：m = 5 ： 9 ．
A B A B
【考点】热量的计算．
【分析】已知A和B物体吸收相等的热量，又知道它们的比热容之比和升高的温度之比，可利
用公式m= 计算质量之比．
【解答】解：
∵ = ， = ， = ，
∴ = = × = × = ．
故答案为：5：9．
【点评】本题考查了利用热量的变形公式计算质量之比，学生要灵活的运用公式进行计算，防
止因颠倒而出错，再代入数值时要一一对应．
6．公路旁的路灯一起亮起来；第二天凌晨，它们又一起熄灭．根据你的理解，你认为同一公路
上的各盏灯的连接方式是 并 联（选填“串”或“并”），理由是： 其中任意一盏坏了，
其余的仍能继续工作 ．
【考点】串联电路和并联电路的辨别．
【分析】用电器串联时，任何一只用电器开路则其它用电器都不能正常工作；并联电路可以使
几个用电器在工作时互不影响．
【解答】解：路灯很容易坏，如果串联在一起，其中任意一盏坏了，其余的路灯都会不能工作；
而实际上其中任意一盏坏了，其余的仍能继续工作，所以路灯是并联连接；
故答案为：并；其中任意一盏坏了，其余的仍能继续工作．
7【点评】本题考查串并联电路的特点，关键明确串联电路中各用电器相互影响，并联电路中各
用电器互不影响．
7．电视机的荧光屏上经常粘有灰尘，这是因为电视机工作时，屏幕上带 静电 ，而具有了
吸引轻小物体 的性质．
【考点】静电现象．
【分析】根据带电体有吸引轻小物体的性质回答．
【解答】解：电视机工作时，由于电子运动到了屏幕上，而使屏幕带静电，而带电体有吸引轻小
物体的性质，故把灰尘吸引到了屏幕上．
故本题答案为：静电；吸引轻小物体．
【点评】本题考查了带电体的性质：能吸引轻小物体．
8．用两个完全相同的电加热器，分别给质量相同的A、B两种液体加热，它们的温度随时间
变化的图象如图所示．不计热量的损失，根据图象上的相关数据分析计算可得出，A、B两种
液体的比热容之比为 1 ： 2 ．
【考点】热量的计算．
【分析】用同种规格的电热器同时加热，说明两种液体在相同时间里吸收的热量相同．根据
Q=cm△t判断液体比热容的大小．
【解答】解：A、B两种液体的质量之比：m ：m =1：1，
A B
由图象可知，加热相同的时间，吸收相同的热量，即Q ：t =1：1，
A B
加热10min时，△t =70℃﹣30℃=40℃，△t =40℃﹣20℃=20℃；
A B
由Q=cm△t得，
A、B两种液体的比热容之比：c ：c = ： = ： =1：2．
A B
故答案为：1：2．
【点评】考查学生从图象中获取知识的能力，关键是会熟练应用热量的计算公式．
9．如图所示，电源电压是6V且不变，S闭合后电压表示数为2V，则灯L 两端电压为 4
1
V；灯L 和灯L 的电流是 一样 （选填“L ”、“L ”或“一样”）大．
1 2 1 2
【考点】串联电路的电流规律；串联电路的电压规律．
8【分析】由电路图可知，两灯泡串联，电压表测量L 两端的电压，则根据电压表示数可求得L
2 2
两端的电压，再根据串联电路的电压规律可求得L 两端的电压；由串联电路的特点可知通过
1
两灯的电流关系．
【解答】解：由图可知，当开关S闭合后，电压表测的是灯L 两端的电压，所以L 两端电压为
2 2
2V；
由于两灯串联，根据串联电路电压规律得U =U﹣U =6V﹣2V=4V．
1 2
由于串联电路处处电流相等，所以通过两灯的电流相等．
故答案为：4；一样．
【点评】解决此题的关键是根据串联电路的电压、电流规律进行分析，同时要特别明确电压表
测量的对象．
10．如图所示的电路中，电源电压保持不变，当只闭合开关S 时，电压表示数为6V，当只闭合
2
开关S 时，电压表的示数为2V，则L 灯泡的两端电压为 4 V；若同时闭合S 和S ，则电
1 1 1 2
压表示数为 6 V．
【考点】串联电路的电压规律．
【分析】判断出开关不同状态时，电压表是并联在了哪个电灯的两端后，由串联电路的电压特
点分析计算．
【解答】解：（1）当只闭合开关S 时，电压表并联在了电源的两端，故电源电压为6V；当只闭
2
合开关S 时，电压表并联在了L 的两端，故L 两端的电压为2V；
1 2 2
因为串联电路两端电压等于各部分电压之和，所以L 两端的电压U =U﹣U =6V﹣2V=4V．
1 1 2
（2）闭合开关S 、S 时，L 被短路，电路为L 的简单电路，电压表测电源的电压，则电压表的
1 2 1 2
示数为6V；
故答案为：4；6．
【点评】题考查了电压表的使用和串联电路的电压的特点：电路两端的总电压等于各用电器
两端电压之和．
二、选择题（共7小题，每小题3分，满分21分）
11．下列关于热现象的说法中正确的是（ ）
A．深秋的早晨，枯草上的霜是水凝固形成的
B．夏天，我们看到冰糕冒“白气”是一种汽化现象
C．从冰箱取出的“易拉罐”过一会表面有水珠，是空气中的水蒸气液化形成的
D．用久了的白炽灯泡内表面发黑，是钨蒸汽液化后再凝固的结果
【考点】生活中的凝华现象；液化及液化现象；生活中的升华现象．
【分析】（1）物质由固态变为液态叫熔化，由液态变为固态叫凝固；
（2）物质由液态变为气态叫汽化，由气态变为液态叫液化；
（3）物质由固态直接变为气态叫升华，由气态直接变为固态叫凝华．
9【解答】解：A、深秋的早晨，枯草上的霜是空气中的水蒸气遇冷凝结成的小冰晶，属于凝华现
象，该选项说法不正确；
B、夏天，我们看到冰糕冒“白气”，是空气中的水蒸气遇到温度较低的冰糕凝结成的小水滴，
属于液化现象，该选项说法不正确；
C、从冰箱取出的“易拉罐”过一会表面有水珠，是空气中的水蒸气液化形成的，该选项说法
正确；
D、用久了的白炽灯泡内表面发黑，是钨丝高温下升华，然后又遇冷凝华的缘故，该选项说法
不正确．
故选C．
【点评】分析物态变化首先看产生的物体是什么状态的，然后再看是由什么状态的物体形成
的，最后根据物态变化的知识来判断是哪种物态变化．
12．下列关于温度、内能、热量和做功的说法中正确的是（ ）
A．物体吸热，温度一定升高
B．一个物体的温度升高，一定是外界对物体做功
C．某铁块温度降低，内能一定减小
D．温度高的物体把温度传给温度低的物体
【考点】温度、热量与内能的关系；物体内能的改变．
【分析】A、物体吸热，温度是不一定升高的，可以根据晶体的熔化和液体的沸腾来说明；
B、温度的升高可以有两种方式：一是做功，二是热传递；
C、温度降低，分子的运动就会减慢，内能就会减小；
D、温度是不能传递，热传递中传递的是热量．
【解答】解：A、物体吸热，温度不一定升高，如晶体熔化时虽然继续吸热，但温度是不变的；
B、一个物体的温度升高，可能是外界对物体做了功，也可能是其他物体对它传递了热量；
C、铁块的温度降低，铁分子无规则运动减慢，分子动能减小，内能减小；
D、在热传递过程中，传递的是热量，而不是温度．
故选C．
【点评】此题考查温度、内能、热量的关系，以及改变内能的两种方式．
13．一杯水，温度由30℃加热到50℃时吸收的热量为Q ，再由50℃加热到70℃时吸收的热
1
量为Q ，Q 与Q 的大小关系为（ ）
2 1 2
A．Q ＞Q B．Q =Q C．Q ＜Q D．无法判断
1 2 1 2 1 2
【考点】热量的计算．
【分析】需要根据热量的计算公式，Q=cm△t，求出热量之比．
【解答】解：由题意知，同一杯水质量相同，m =m ，比热也相同，c =c ，两次加热升高的温度也
1 2 1 2
相同，△t =△t ，由热量公式：Q=cm△t很容易得知，Q =Q ．
1 2 1 2
故选B．
【点评】考查了同一物质升高相同温度，吸收的热量相等的知识点，学生应该牢固掌握其本质．
14．中央电视台的“三星智力快车”节目介绍说，蜜蜂飞行与空气摩擦产生静电，因此蜜蜂
在飞行中就可以吸引带正电的花粉，以下说法正确的是（ ）
A．蜜蜂带负电 B．蜜蜂带正电 C．空气不带电 D．空气带负电
【考点】静电现象；物体带电情况的判断．
【分析】（1）自然界中只有两种电荷，正电荷和负电荷；
10（2）电荷之间的作用规律是：异种电荷互相吸引，同种电荷互相排斥．
【解答】解：由于蜜蜂飞行与空气摩擦产生静电，蜜蜂在飞行中就可以吸引带正电的花粉，根
据异种电荷互相吸引，同种电荷互相排斥的规律．因此蜜蜂带负电．
故选A．
【点评】本题考查了电荷的种类和电荷间的相互作用规律，比较简单．
15．如图所示滑动变阻器的四种接线情况中，当滑片向右移动时，变阻器连入电路的阻值变
小的是（ ）
A． B． C． D．
【考点】滑动变阻器的使用．
【分析】滑动变阻器有四个接线柱，选择一上一下接线柱接入电路，滑动变阻器接入电路的部
分取决于接入的下面接线柱．移动滑片时，改变连入电路的电阻丝的长度，改变连入电路电
阻的大小．
【解答】解：A、由图示可知，滑动变阻器同时接上面两个接线柱，滑动变阻器接入电路的阻值
为零，移动滑片，接入电路的电阻丝不变，故错误；
B、由图示可知，滑片向右移动时，滑动变阻器接入电路的电阻丝长度变短，接入电路的阻值
变小，故正确；
C、由图示可知，滑片向右移动时，滑动变阻器接入电路的电阻丝长度变长，接入电路的阻值
变大，故错误；
D、由图示可知，滑动变阻器同时接下面两个接线柱，滑动变阻器阻值全部接入电路，成为定
值电阻，移动滑片滑动变阻器接入电路的阻值不变，故错误；
故选B．
【点评】滑动变阻器连入电路的电阻取决于接入电路的下面接线柱，和上面接入电路的接线
柱无关．
本题明确接入电路的部分，然后判断滑片移动时，连入电路的电阻丝长度的变化，来判断电
阻的变化．
16．中考试卷库的电动门的两把控制电路钥匙（电路开关）分别由两名工作人员保管，单把钥
匙无从打开电动门．下图中符合要求的电路设计是（ ）
11A． B． C． D．
【考点】串、并联电路的设计．
【分析】把电路知识迁移到实际应用中去，电动门由电动机控制，两把钥匙相当于两个开关，
题意要求只有两个开关同时闭合，电动机才能工作．
根据串联电路的特点来分析，只要电路中有一处断路，用电器就不工作了．
【解答】解：由题意可知，电动门有两把钥匙，只有两把钥匙同时开起时，大门才能打开，大门
由电动机控制，钥匙实质就是电路中的开关，即两个开关同时闭合时，电路才接通，才能使电
动机工作，只闭合其中一个开关，电动机是不工作的，电路没有接通．开关之间不能独立工作，
是串联关系．
A、开关是并联的，只闭合一个开关，电路就接通，电动机就工作了，故A不符合要求；
B、只闭合钥匙1这个开关，电路就接通了，电动机工作，两开关都闭合，就短路了，故B不符
合要求；
C、两钥匙是串联的，只有都闭合时，电路才接通，只闭合一个，是断路，故C符合要求；
D、只能用钥匙1来控制电动机工作，钥匙2只要闭合，电路就短路，故D不符合要求．
故选C．
【点评】串联电路中某处断路，整个电路就没有电流通过了；并联电路中，只要有一条支路是
接通的，电路中就有电流．
17．如图所示的电路中，闭合开关S，小灯泡能正常发光，若断开开关将小灯泡和电流表的位
置对换，保持滑片P的位置不变，再闭合开关S，则（ ）
A．小灯泡不会发光 B．小灯泡会被烧坏
C．电流表不会被烧坏 D．电压表示数不变
【考点】电路的三种状态；电流表的使用；电压表的使用．
【分析】若断开开关将小灯泡和电流表的位置对换，根据电流表要与用电器串联在电路中，电
压表与用电器并联使用的特点即可判断．
【解答】解：由电路图可知，电流表和灯泡是串联在一起的，若将小灯泡和电流表的位置对换，
电压表测电流表两端的电压，所以电压表的示数变为零，灯泡的发光情况不变，电流表的示
数也不变，不会被烧坏，故ABD错误，C正确．
故选C．
【点评】解决此题要结合电流表的使用方法和串联电路的特点进行分析解答．
12三、实验探究题（共20分）
18．如图所示，在“观察水的沸腾”的实验中：
（1）实验目的是：观察水沸腾时的 现象 和水沸腾时的 温度 ；
（2）实验中要使用中心有孔的纸板将烧杯的口盖住的目的是 减少热量散失 ．
（3）图甲和图乙是小明同学做“观察水沸腾实验”时所看到的气泡上升情况的示意图，其中
甲 是沸腾前的情况（选填“甲”或“乙”）．
【考点】探究水的沸腾实验．
【分析】（1）物理学是一门以观察和实验为基础的学科，而水在沸腾时有剧烈而明显的现象和
温度保持不变的明显规律．
（2）纸板的作用是减少热量散失，缩短加热时间．
（3）能区别开水沸腾前和沸腾时的现象区别．沸腾前气泡在上升过程中体积逐渐减小；沸腾
时气泡在上升过程中体积逐渐增大．
【解答】解：（1）水在沸腾时有剧烈的现象：翻滚、冒气泡并且气泡会在上升的过程中有大小
的变化，并且有很容易观察和发现的明显的规律，那就是温度会保持不变，而实验则是要观
察并把它们记录下来．
（2）器材中使用中心有孔的纸板的作用是减少热量散失，节省加热时间．
（3）水沸腾后，容器内水的温度基本一致，由于液体压强随深度的增加而增加，所以气泡在上
升过程中，受到的水压逐渐减小，从而使气泡逐渐增大，符合这一现象的只有甲图．
故答案为：（1）现象；温度；（2）减少热量散失；（3）甲．
【点评】此题是探究水的沸腾实验，主要考查水沸腾前和沸腾时的现象区别，关键是搞清气泡
在上升过程中体积的变化情况．
19．在“探究串联电路电压特点”的实验中：
（1）请在图2虚线框中画出与图1对应的电路图，并在电路图中标上L、L ；
l 2
（2）连接电路时，开关必须处于 断开 状态；
13（3）实验中用2节干电池串联作为电源，某次测量时，电压表的示数如图3所示，则此时灯L
1
两端的电压为 2.6V ；
（4）某同学在测量了灯L 两端的电压后，断开开关，然后将AE导线的A端松开，接到D接
1
线柱上，测量灯L 两端的电压，这一做法存在的问题是 电压表正负接线柱接反 ．
2
【考点】探究串、并联电路中的电压规律实验．
【分析】（1）两只灯泡串联，电压表测量灯泡L 两端的电压，按照画电路图的要求画出电路；
1
（2）连接电路时，开关必须要断开，断开的目的是为了保护电路，以防止由于接错出现短路烧
坏电源；
（3）电压表读数时要看清选择的量程和对应的分度值，根据指针的位置读数；
（4）电学实验中，电压表并联在待测电路两端，电流从“+”接线柱流入，从“﹣”接线柱流出，
不能接反了．
【解答】解：（1）从电源正极开始依次经过开关、L 、L 回到电源负极，电压表并联在灯泡L 两
2 1 1
端，电路图如下：
（2）在连接电路时，开关必须断开；
（2）由实物图可知，电压表选择的是0～3V量程，对应的分度值是0.1V，指针指在2V后面第
6个小格上，读数为2V+0.1V×6=2.6V；
（3）如图，如果将AE导线的A端松开，接到D接线柱上测量灯L 两端的电压，这样电流从
2
电压表的“﹣”接线柱流入，从“+”接线柱流出了，开关闭合后，电压表的指针将反偏，即电
压表的正负接线柱接反了，因此这种接法是错误的．
故答案为：（1）
（2）断开；
（3）2.6V；
（4）电压表正负接线柱接反．
【点评】此题是“探究串联电路电压特点”的实验，考查了电压表的使用及读数，注意量程和
正负接线柱的接法（电流正入负出），电压表可以不经用电器直接与电源串联，此时电压表测
量电源电压．
20．在探究影响导体电阻大小的因素时，小明作出了如下猜想：
导体的电阻可能与①导体的长度有关、②导体的横截面积有关、③导体的材料有关．
实验室提供了4根电阻丝，其规格、材料如下表所示．
编 材料 长度/m 横截面
号 积/mm2
A 镍铬合金 0.5 0.5
B 镍铬合金 1.0 0.5
C 镍铬合金 0.5 1.0
D 锰铜合金 0.5 0.5
（1）如上所示电路图是“探究影响导体电阻大小因素”的实验电路，在M、N之间分别接上
不同的导体，则通过观察 电流表示数 来比较导体电阻的大小，这种研究方法叫 转换法
．
14（2）为了验证上述猜想①，应该选用编号 A 、 B 两根电阻丝分别接入电路进行实验．
（3）分别将A和D两电阻丝接入如图电路中M、N两点间，电流表示数不相同，由此，初步得
到的结论是：当长度和横截面积相同时，导体电阻跟 导体的材料 有关．
【考点】影响电阻大小的因素．
【分析】（1）电流表串联在电路中，电源电压一定，导体电阻越大，电路电流越小，导体电阻越
小，电路电流越大，可以通过电流表示数大小判断导体电阻大小．
（2）影响导体电阻大小的因素：导体的材料、长度和横截面积，在研究电阻与其中某个因素的
关系时，要采用控制变量法的思想，要研究导体的电阻大小与一个量之间的关系，需要保持
其它量不变．
【解答】解：（1）在M、N之间分别接上不同的导体，则通过观察电流表示数来比较导体电阻
的大小，这种方法叫转换法．
（2）要验证猜想①：导体的电阻可能与导体的长度有关，应控制导体材料与横截面积相同而
长度不同，由表中数据可知，应选编号为A、B的两根电阻丝进行实验．
（3）由表中数据可知，A、D两电阻丝的长度、横截面积相同而材料不同，将A和D两电阻丝
接入图1电路中M、N两点间，电流表示数不相同，由此可知：当长度和横截面积相同时，导
体电阻跟材料有关．
（4）由图2所示电流表可知，电流表指针偏转过小，电流表读数误差较大，会增大实验误差，
使实验误差偏大；电流表换用小量程，可以减小读数误差，从而减小实验误差．
故答案为：（1）电流表示数；转换法；（2）A、B； （3）导体的材料．
【点评】探究影响电阻大小的因素采用了控制变量法的思想，电阻大小的变化是通过电流表
的示数变化体现的，这里采用了转换法的思想．
四、计算题（第21题6分.第22题8分，第23题9分，共23分）
21．今年国庆节期间，小明家乔迁到新农村建设的示范村里，他爸爸买了一套液化石油气灶
具．已知液化石油气的热值为3.5×107J/kg，燃烧放出的热量只有60%被水吸收．
求：（1）将质量为5kg，初温为20℃的水加热到100℃，水吸收的热量为多少焦耳？
（2）在这一过程中，需要燃烧多少千克的液化石油气？
【考点】热量的计算；能量利用效率；燃料的热值．
【分析】（1）知道水的质量、水的比热容、水的初温和末温，利用吸热公式Q =cm（t﹣t ）求出
吸 0
水吸收的热量；
（2）由Q =Q η求出液化石油气需放出热量，根据Q =mq求出需完全燃烧石油气的质量．
吸 放 放
【解答】解：
（1）水吸热的热量：
Q
吸
=cm（t﹣t
0
）=4.2×103J/（kg・℃）×5kg×（100℃﹣20℃）=1.68×106J；
15（2）由η= 得，
液化石油气需放出热量：Q = = =2.8×106J，
放
由Q =mq可得，需完全燃烧石油气的质量：
放
m′= = =0.08kg．
答：（1）水吸收的热量为1.68×106J；
（2）所需液化石油气的质量为0.08kg；
【点评】本题主要考查学生对吸热公式、燃料完全燃烧放热公式和效率公式的了解和掌握，是
一道较为简单的计算题．
22．某型号专用车在车型测试中，在一段平直的公路上匀速行驶5.6km，受到的阻力是
3.0×103N，消耗燃油1.5×10﹣3m3（假设燃油完全燃烧）．若燃油的密度ρ=0.8×103kg/m3，热
值q=4×107J/kg，求：
（1）专用车牵引力所做的功．
（2）已知热机效率η= （式中W为热机在某段时间内对外所做的功，Q为它在这段时间内所
消耗的燃油完全燃烧所产生的热量），则该专用车的热机效率是多少？
【考点】热机的效率；功的计算；热量的计算．
【分析】（1）车匀速运动，牵引力等于阻力，牵引力做的功就是克服阻力做的功；
（2）已知消耗燃油体积，利用密度公式求燃油的质量，再利用燃料完全燃烧放热公式求燃油
完全燃烧放出的热量，再利用效率公式求专用车的热机效率．
【解答】解：（1）车匀速行驶，
则F=f=3.0×103N
所以牵引力做的功W=Fs=3.0×103N×5.6×103m=1.68×107J；
（2）消耗燃油的质量：
m=ρV=0.8×103kg/m3×1.5×10﹣3m3=1.2kg，
燃油完全燃烧所产生的热量：
Q=mq=1.2kg×4×107J/kg=4.8×107J，
热机效率：
η= ×100%= ×100%=35%．
答：（1）专用车牵引力所做的功为1.68×107J．
（2）该专用车的热机效率是35%．
【点评】本题考查了功的计算、热量的计算和热机效率的计算．由功到热量再到热机效率，一
环扣一环，这类题能让学生对各物理量有一个整体性的掌握．
1623．某物理课外兴趣小组为了探究并联电路的电流特点，设计了如甲图所示的电路图，并进
行了相关实验数据的测量，请你协助该小组完成下列问题：
（1）在如甲图所示的电路中，若测得A、B、C三处的电流大小分别记为I 、I 、I ，则它们满足
A B C
的关系式是 I =I + I ．
A B C
（2）如甲图所示的电路，在测量过程中，电流表在A、B处的示数分别如图乙和丙所示，则通
过L 的电流为多少安培？
2
（3）如果在一个并联电路中，并联了n个规格完全相同的灯泡，且闭合开关后，流过每个灯泡
的电流大小均记为I，请你推导并证明：该并联电路中干路的电流大小为nI．
【考点】探究串并联电路中的电流特点实验．
【分析】（1）根据电路图应用并联电路特点分析答题．
（2）根据各处电流大小与图示电流表确定各电流表量程与分度值，读出其示数，然后求出通
过L 的电流．
2
（3）根据欧姆定律分析．
【解答】解：（1）由电路图可知，A位于干路中，B、C位于两支路中，由并联电路特点可知：：
I =I +I ．
A B C
（2）电流表位于A处测干路电流，位于B处测支路电流，在A处电流表示数应大于C处电流
表示数，由图2所示电流表可知，A处电流表指针偏角小于B处电流表指针偏转角度，由此
可知，两电流表量程不同，在a处电流表量程为0～3A，分度值为0.1A，示数为1.4A；在B处
电流表量程为0～0.6A，分度值为0.02A，示数为0.44A，通过L 的电流I =I ﹣I =1.4A﹣
2 2 A B
0.44A=0.96A．
（3）并联电路中，并联了n个规格完全相同的灯泡，通过每盏灯的电流为：I= ．n则电路的总
电阻为：R'=
17
