2016—2017 学年度第一学期阶段检测
联考试卷（九年级物理）2016.11.
注意事项：本试卷共25题，满分100分，考试时间90分钟。
一、填空题（每空1分，共计 23分）

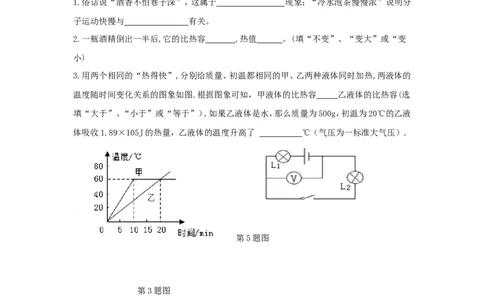

1.俗话说“酒香不怕巷子深”，这属于 现象；“冷水泡茶慢慢浓”说明分
子运动快慢与 有关。
2.一瓶酒精倒出一半后,它的比热容 ,热值 。(填“不变”、“变大”或“变
小)
3.用两个相同的“热得快”,分别给质量、初温都相同的甲、乙两种液体同时加热,两液体的
温度随时间变化关系的图象如图.根据图象可知，甲液体的比热容 乙液体的比热容(选
填“大于”、“小于”或“等于”）．如果乙液体是水，那么质量为500g，初温为20℃的乙液
体吸收1.89×105J的热量，乙液体的温度升高了 ℃（气压为一标准大气压）．
第5题图
第3题图
4.一个电阻，在它两端加10V的电压时，通过的电流为0.5A，则该电阻的阻值是_______
Ω；如果电阻两端电压为零，该电阻的阻值是 Ω．
5.如图所示，电源电压为6V且保持不变。当开关闭合时，电压表的示数为2V，则L 两端的电
１
压是 。
6.如图甲所示的电路,电流表A 与A 的指针位置如图乙所示,则通过灯L 的电流是
1 2 2
A。
1第6题图 第8题图
7.两只定值电阻，甲标有“10Ω 1A”，乙标有“16Ω 0.5A”，把它们串联在同一电路中，
总电阻为__ __Ω；电路中允许通过的最大电流为__ __A；电路两端允许加的最大电压为__
__V；若把两定值电阻并联起来，则干路流过的最大电流是 A
8.如图所示，电源电压保持不变，闭合开关S、S，电压表示数为6V，电流表示数为0.6A，断
1 2
开S 后，电压表示数变为2V，求R 的电阻为 Ω。
2 2
9.已知R1＝4Ω，R2＝6Ω，若将R1与R2串联在电路中，则R1与R2两端的电压之比U1∶U2
＝ ，电流之比为 ；若将R1与R2并联在电路中，则通过R1与R2的电流之比为
I1∶I2＝ ，总电阻R总＝ Ω。
10.一只灯泡正常发光时的电压是6V，正常发光时通过它的电流是0.3A，现将该灯泡接在9V
的电源上，为使其正常发光，还应____联一个____Ω的电阻。

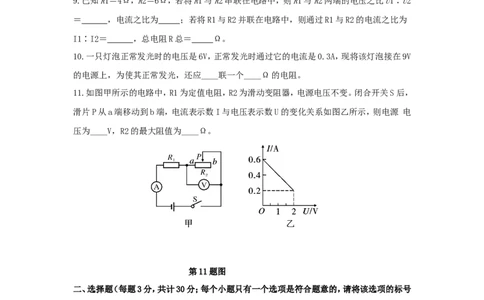

11.如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变。闭合开关S后，
滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，则电源 电
压为____V，R2的最大阻值为____Ω。
第11题图
二、选择题（每题3分，共计30分；每个小题只有一个选项是符合题意的，请将该选项的标号
填入下表对应的题号下）
题号 12 13 14 15 16 17 18 19 20 21
答案
12．下列事件中,能表明分子在不停地做无规则运动的是( )
A.扫地时,灰尘四起 B.花开时,花香满园 C.下雪时,雪花飘飘 D.刮风时,黄沙扑面
213.下列哪种现象是通过热传递方式使物体内能增加的( )
A．冬天人们搓手取暖 B．小孩从滑梯上滑下时臀部发热
C．用热水袋取暖 D．铁钉在地面上摩擦后发热
14.李明同学在一次用3V和15V两个量程的电压表测电压时，电压表的“﹢”接线柱已接入
电路，再用15V量程试触时，指针位置如左图所示，则下一步的实验操作应该是（ ）
A.直接接入c接线柱，然后读数
B.直接接入b接线柱，然后读数
C.断开开关，接入c接线柱，闭合开关后读数
ziyuanku.com
D.断开开关，接入b接线柱，闭合开关后读数 第14题
图

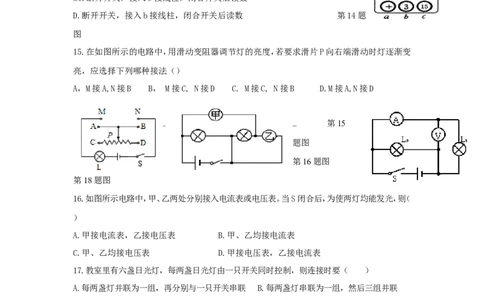

15.在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变
亮，应选择下列哪种接法（）
A，M接A,N接B B， M接C, N接D C. M接C, N接B D.M接A,N接D
第15
$来&源： ziyuanku.com
题图
第16题图
第18题图
16.如图所示电路中，甲、乙两处分别接入电流表或电压表。当S闭合后，为使两灯均能发光，则（
）
A.甲接电流表，乙接电压表 B.甲、乙均接电流表
C.甲、乙均接电压表 D.甲接电压表，乙接电流表
17.教室里有六盏日光灯，每两盏日光灯由一只开关同时控制，则连接时要（ ）
A.每两盏灯并联为一组，再分别与一只开关串联 B.每两盏灯串联为一组，然后三组并联
C.每三盏灯并联为一组，再与开关串联 D.这些灯都与开关并联
18.如图所示，闭合开关S，灯泡L1、L2都能正常发光，两只电表都有示数，工作一段时间后，灯
泡L1突然熄灭，L2仍然正常发光，两只电表均无示数，则故障可能是（ ）
A．电压表短路 ．电流表断路 C．L1断路 D．L1短路
第
319题图 第20题图 第21题图
19.如图所示电路中，电源电压不变，当开关闭合，滑动变阻器的滑片P由左端向右移到中点的
过程中，下列判断正确的是 ( )
A. 电压表 和电流表 、 的示数都变大
B. 电流表 示数变大，电流表 和电压表 示数不变
C. 若将电源正负极颠倒，电流表 的示数总比 的大
D. 电流表 示数变大，电流表 和电压表 示数不变

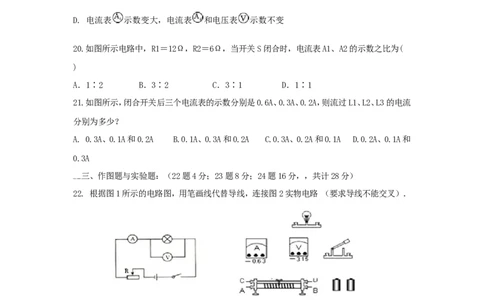

20.如图所示电路中，R1＝12Ω，R2＝6Ω，当开关S闭合时，电流表A1、A2的示数之比为(
)
A．1∶2 B．3∶2 C．3∶1 D．1∶1
21.如图所示，闭合开关后三个电流表的示数分别是0.6A、0.3A、0.2A，则流过L1、L2、L3的电流
分别为多少？
A. 0.3A、0.1A和0.2A B.0.1A、0.3A和0.2A C.0.3A、0.2A和0.1A D.0.2A、0.1A和
0.3A
三、作图题与实验题：（22题4分；23题8分；24题16分，，共计28分）
$来&源：ziyuanku.com
22. 根据图1所示的电路图，用笔画线代替导线，连接图2实物电路 （要求导线不能交叉）．
ziyua$nku来.com&源：
23.在“探究串联电路的电压关系”的实验电路如23题图1所示．
4（1）为了使探究得出的结论具有普遍意义，L1、L2应该选择______（选填“相同”或“不相
同”）的小灯泡．
（2）小明根据图1连接好电路，闭合开关，电压表示数如图2所示，为了使实验结果更准确，
接下来他应该___ ___．
（3）测出L1两端的电压后，小明断开开关，准备拆下电压表，改装在B、C之间．小聪认为小明
的操作太麻烦，只需将与A点相连的导线改接到C点即可．小聪的办法是否正确？答：___
___．
（4）测量完成后，进行小组交流讨论，如表选录了四个小组的数据，你认为这些数据是否合理，
请说明理由．答：_ ___ __．
第23题图
实验小组 L1两端电压/V 串联总电压/V
L2两端电压/V
1 1.4 3.1 4.5
2 3.0 1.3 4.4
3 1.1 1.7 2.9
资*源%库 ziyuanku.com
4 1.8 1.2 3.0
Ziyuanku.com
24.小彬用如图甲所示的实验器材探究“电流与电阻的关系”。电源电压恒为3V，滑动变阻器上
标有“20Ω2A”字样，阻值分别为5Ω、10Ω、20Ω、50Ω的定值电阻各一个。
（1）请你用笔画线代替导线，把图甲所示的实验电路补充完整。
（2）小彬用5Ω定值电阻接入电路后，闭合开关，发现电流表有示数而电压表无示数，则电路中
的故障可能是 （写出一种）；排除故障后，闭合开关，调节滑动变
阻器的滑片P，使电流表的示数如图乙所示，此时电路中的电流为 A。
（3）将5Ω定值电阻换成10Ω定值电阻，闭合开关，为了保持 表的示数不变，应
将滑动变阻器的滑片P向 （ 选填“A”或“B”）移动，记录此时各表的示数。
（4）将10Ω定值电阻换成20Ω定值电阻，重复步骤（3）。
5（5）实验记录的多组数据如下表所示。分析数据可得出结论：当电压一定时，通过导体中的电流
与电阻成 比。
$来&源：ziyuanku.com
实验次数 定值电阻（Ω） 电流表示数（A）
1 5
2 10 0.18
3 20 0.09
（6）结合实验数据，小彬能否换用50Ω的定值电阻进行实验？ （能、不能），如若不能，则
本实验中的定值电阻最大可为 Ω
四、计算与推导题 (第25题6分，第26题6分，27题7分，计19分，解答要有必要的公式和解
答过程，只有最后答案的不能得分)
25.某物理兴趣小组的同学，用煤炉给l0kg的水加热，同时他们绘制了如图所示的加热过程中水
温随时间变化的图线。若在6min内完全燃烧了2kg的煤，水的比热容为4.2×103J／(kg·℃)，
煤的热值约为3×107J／kg。求：
(1)煤完全燃烧产生的热量：
(2)经过6min时间加热，水所吸收的热量；
(3)煤炉烧水时的热效率。
626.如图所示的电路中，电源电压为6伏不变，滑动变阻器R2标有“20Ω 2A”字样，闭合电键
S后，电流表A示数为0.2安，电压表V示数为2伏。求:
(1)R1的阻值
（2）电流表A最小示数
27.实际测量中使用的大量程电流表是由小量程电流表改装
而成的．图中G是满偏电流（即小量程电流表允许通过的最
7大电流）Ig=1mA的电流表，其电阻Rg=100Ω，图为某同学改装后的电流表电路图，R1、R2为定值
电阻．若使用a和b两个接线柱时，电表的量程为3mA；若使用a和c两个个接线柱时，电表的量
程为100mA，求R1，R2的阻值．
2016—2017 学年度第一学期阶段检测
联考试卷（九年级物理参考答案）2016.11.
一、填空题（每1空，共计23分）
1．扩散 温度 2、不变 不变 3、 小于；80
84、 20； 20 5、4V 6、0.34A 7、 26； 0.5； 15； 1.3
8、 20 9、 2:3； 1:1； 3:2； 2.4； 10、 串； 10 11、 3； 10
二、单项选择题（每题3分，共计30分）
三、
题号 12 13 14 15 16 17 18 19 20 21
作
答案 B C D D A A B D B A
图
与实验题：（22题4分；23题8分；24题16分，共计28分）
22、略 23、 （1）不相同；（2）断开开关，换用小量程，重做实验； （3）不正确；（4）合理，
因为实验存在误差
24、（1）略 （2）定值电阻R短路 ； 0.36 （3）电压； A （5）反 （6）不能； 30
四、计算与推导题 (第25题6分，第26题6分，27题7分，计19分，解答要有必要的公式和
解答过程，只有最后答案的不能得分)
25、（1）煤完全燃烧产生的热量Q =mq=2kg×3×107J/kg=6×107J；
放
（2）Q =cm（t﹣t）=4.2×103J/（kg℃）×10kg×（80℃﹣20℃）=2.52×106J；
吸 0
（3）煤炉烧水时的热效率η= = ×100%=4.2%．
26、（1）R1=U1/I=(6V-2V)/0.2A=20Ω（3分）
（2）I小=U/（R1+R2）=6V/（20Ω+20Ω）=0.15A(3分）
27、解：（1）若使用a和b连个接线柱时，R、R 串联，串联以后再与灵敏电流表G并联，
1 2
所以根据并联电路的电压特点可知：U=U ，
G 串
根据I= 和并联电路的电流特点可得：Ir=（I﹣I）（R+R）
g g g 1 2
即：0.001A×100Ω=（0.003A﹣0.001A）×（R+R）﹣﹣﹣﹣﹣﹣﹣﹣①
1 2
（2）若使用a和c连个接线柱时，灵敏电流表G和R 串联以后再和R 并联，
2 1
所以根据串联电路的电压特点可知：U′+U=U，
G 2 1
根据I= 可得：I（r+R）=IR=（I′﹣I）R，
g g 2 1 1 g 1
即：0.001A×（100Ω+R）=（0.1A﹣0.001A）×R ﹣﹣﹣﹣﹣﹣﹣﹣②
2 1
联立①②两式可得：R=1.5Ω，R=48.5Ω；
1 2
