阜城四校2016—2017学年度上学期九年级联考物理试题卷
学校 班级 考号 姓名
（卷面总分100分，用时 100 分钟）
一．选择题（每题3分，共9小题，计27分）

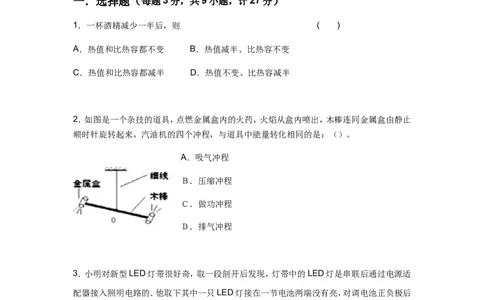

1．一杯酒精减少一半后，则 ( )
A．热值和比热容都不变 B．热值减半、比热容不变
C．热值和比热容都减半 D．热值不变、比热容减半
2．如图是一个杂技的道具，点燃金属盒内的火药，火焰从盒内喷出，木棒连同金属盒由静止
顺时针旋转起来，汽油机的四个冲程，与道具中能量转化相同的是：（）。
A．吸气冲程
Ｂ．压缩冲程
Ｃ．做功冲程
Ｄ．排气冲程
3．小明对新型LED灯带很好奇，取一段剖开后发现，灯带中的LED灯是串联后通过电源适
配器接入照明电路的．他取下其中一只LED灯接在一节电池两端没有亮，对调电池正负极后
亮了，用手试摸，点亮的灯几乎不发热．以下推断符合上述实验事实的是（ ）
A．LED灯应用了半导体材料
B．单只LED灯工作电压是220V
C．LED灯主要是将电能转化为内能
D．灯带中一只LED灯断路后其他灯还亮
14．把标有“220V 40W”的灯泡L 和“220V 60W”的灯泡L 串联接入220V电路两端，下列
1 2
说法正确的是（ ）
A．两灯泡的额定电压都变小了
B．两灯泡的额定电功率都变小了
C．通过灯泡L1的实际电流比L2的实际电流大
D．灯泡L1两端的实际电压比L2两端的实际电压大

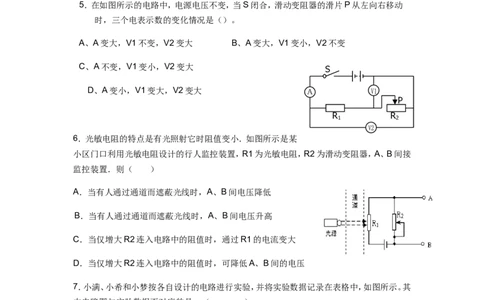

5．在如图所示的电路中，电源电压不变，当S闭合，滑动变阻器的滑片P从左向右移动
时，三个电表示数的变化情况是（）。
A、A变大，V1不变，V2变大 B、A变大，V1变小，V2不变
C、A不变，V1变小，V2变大
S
D、A变小，V1变大，V2变大
P
R R
1 2
6．光敏电阻的特点是有光照射它时阻值变小．如图所示是某
小区门口利用光敏电阻设计的行人监控装置，R1为光敏电阻，R2为滑动变阻器，A、B间接
监控装置．则（ ）
A．当有人通过通道而遮蔽光线时，A、B间电压降低
B．当有人通过通道而遮蔽光线时，A、B间电压升高
C．当仅增大R2连入电路中的阻值时，通过R1的电流变大
D．当仅增大R2连入电路中的阻值时，可降低A、B间的电压
7．小满、小希和小梦按各自设计的电路进行实验，并将实验数据记录在表格中，如图所示。其
中电路图与实验数据不对应的是：（ ）。
2A．小满； B．小希； C．小梦； D．都不对应。
8．为了安全，汽车行驶时驾驶员必须系安全带。汽车上设置了安全带指示灯，提醒驾驶员系
好安全带。当安全带系好时相当于开关闭合，指示灯不亮；安全带未记好时，相当于开关断开，
指示灯发光。下图符合上述要求的是（ ）
A B C D

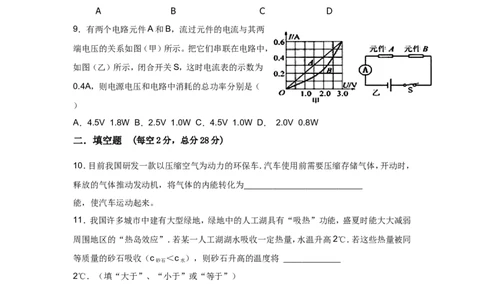

9．有两个电路元件A和B，流过元件的电流与其两
端电压的关系如图（甲）所示。把它们串联在电路中，
如图（乙）所示，闭合开关S，这时电流表的示数为
0.4A，则电源电压和电路中消耗的总功率分别是（
）
A．4.5V 1.8W B．2.5V 1.0W C．4.5V 1.0W D． 2.0V 0.8W
二．填空题 (每空2分，总分28分)
10．目前我国研发一款以压缩空气为动力的环保车．汽车使用前需要压缩存储气体，开动时，
释放的气体推动发动机，将气体的内能转化为_________________________
能，使汽车运动起来。
11．我国许多城市中建有大型绿地，绿地中的人工湖具有“吸热”功能，盛夏时能大大减弱
周围地区的“热岛效应”．若某一人工湖湖水吸收一定热量，水温升高2℃．若这些热量被同
等质量的砂石吸收（c ＜c ），则砂石升高的温度将 ____________
砂石 水
2℃．（填“大于”、“小于”或“等于”）
12．小华家电路中的电子式单相电能表上标有“220V 10A”、“3000imp/kW•h”，则该电路
最多允许________kW的用电器同时工作．若只让“PZ220-100”的灯泡单独工作，观察到表
盘上的指示灯在6min内闪烁了27次，该段时间内小华家电路的电压_________220V（选填
“大于”、“小于”或“等于”）．
13．小明家在用管道天然气烧水时，将2kg水从20℃加热至100℃，用去燃气0.0336m3，已
知家用燃气灶的效率为50%[c =４.2×103J/（kg•℃）]，则天然气的热值为______J/m3．
水
314．智能手机耗电量大，移动充电宝应运而生，移动充电宝就是一个可充电的锂聚合物电池，
某品牌移动充电宝部分相关参数如图．该充电宝铭牌上“完全充
电”后标的是_____________（填一个物理量的名称）的数据值．表
中有明显不符合科学规范之处，请加以改正：改正后的概念为
___________
15. 如图所示的电路中，开关S 、S 、S 都处于断开位置，若只闭合开关
1 2 3
，则灯L 和L 串联；若闭合 ，灯L 和L 并联．
1 2 1 2

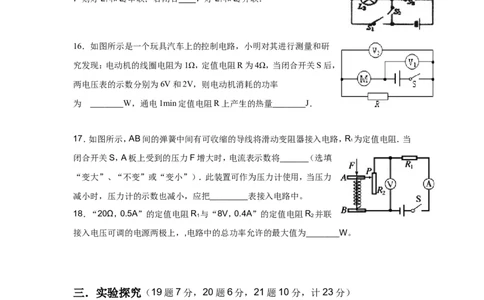

16．如图所示是一个玩具汽车上的控制电路，小明对其进行测量和研
究发现：电动机的线圈电阻为1Ω，定值电阻R为4Ω，当闭合开关S后，
两电压表的示数分别为6V和2V，则电动机消耗的功率
为 _______W，通电1min定值电阻R上产生的热量_______J．
17．如图所示，AB间的弹簧中间有可收缩的导线将滑动变阻器接入电路，R 为定值电阻．当
1
闭合开关S，A板上受到的压力F增大时，电流表示数将______（选填
“变大”、“不变”或“变小”）．此装置可作为压力计使用，当压力
减小时，压力计的示数也减小，应把________表接入电路中。
18．“20Ω，0.5A”的定值电阻R 与“8V，0.4A”的定值电阻R 并联
1 2
接入电压可调的电源两极上，,电路中的总功率允许的最大值为_______W。
三．实验探究（19题7分，20题6分，21题10分，计23分）
19．在“科学探究：物质的比热容”中：
(1)、设计实验时：
①、用水和煤油做实验，应使水和煤油的________相等；
②、用电加热器加热，应用了电加热器在相同时间内对外供热________的特点；
(2)、实验所需的器材有：电加热器、____________、搅拌器、天平、电源、计时的秒表、水和煤
油；
(3)、实验中得到如下一组数据：
4烧杯号 液体 质量 初温 末温 加热时间
ziyuanku.com
1 水 300 20 30 12.3
资*源%库 ziyuanku.com
2 水 120 20 30 6.2
资*源%库
3 煤油 300 20 30 6.1
4 煤油 300 20 25 3.1
WWW.ziyuanku.com
较分析1、3号烧杯的实验记录，可以得出的初步结论是：质量相等的不同物质，升高相同的
温度，吸收的热量不同；
较分析1、2号烧杯的实验记录，可以得出的初步结论是：
________________________________________________________________；
较分析____号和____号烧杯的实验记录，可以得出的初步结论是：质量相等的同种物质，升
高不同的温度，吸收的热量不同；
实验说明物体吸收热量的多少不仅与物体的质量和升高的温度有关，还与
________________有关；
20．冬冬和同学们在“探究电流与电阻的关系”的实验过程中：
他们先将R 接入图甲所示的电路中．再依次将定值电阻R 、R 接入a、b间进行实验．每次更
1 2 3
换电阻后需将滑片P向______（选填“左”或“右”）端移动，以保持a、b两端的电压不变，
他们根据测量数据描绘出了图乙所示的图象．分析图象可知：a、b两端的电压为______V，
当电压一定时，通过导体的电流与导体的电阻成______．
21． 在“测量小灯泡
的电功率”实验中，所测灯泡的额定电压为2.5V．
5（1）图甲是小弘同学没有连接完的实物电路，请用笔画线代替导线帮她将电路连接完整；
（2）检查电路无误后，小弘移动滑动变阻器至某一位置，读出电压表示数为2.2V，要测出小
灯泡的额定功率，她应将变阻器的滑片P向___________端移动（选填“A”或“B”），当小灯
泡正常发光时，电流表的示数如图23乙所示，则小灯泡的额定功率为_________W．
（3）由于电压表损坏，小弘同学再利用一个阻值已知的电阻R ，设计了另一种实验方案测小
0
灯泡的额定功率，电路如图丙所示，其中电源电压一定但未知，具体操作如下：
①断开开关S 、闭合开关S ，移动滑片P至某一位置，读出电流表示数I ；
2 1 1
②保持滑片P位置不动，再断开开关S 、闭合开关S ，读出电流表示数I ；
1 2 2
③先算出灯泡的电阻R ，再根据P额=U 2 / R，，计算灯泡的额定功率．
L 额
小聪认为按此方案测量，实验结果与真实值相差较大，原因是：__________________，仔细
分析后，小聪将上述步骤①改为：_______________________________________
就能较准确测出灯泡的额定功率了。
四．计算与解答题（22题6分，23题7分，24题9分，计22分）
22．小科同学家有一种新型插座如图甲，能即时显示用电器的工作电压和所耗电费等，插座
本身消耗电能由内部电池提供．如图乙为电火锅的铭牌．周六晚餐吃火锅时，小科同学将电
火锅单调插在该插座上，这时插座屏幕显示如图丙；用加热档加热一段时间后，屏幕显示如
图丁．（电费单价：0.5元/千瓦时；忽略温度对电阻的影响；本次使用电火锅时，假设其两端电
压不变．）请回答：
6（1）晚餐时家中照明电路的实际电压是______伏；
（2）请从两个角度计算电火锅加热的实际电功率．
23．某一电饭锅，内部电路如图所示．R 是加热电阻，阻值为48.4Ω；R 是限流电阻，阻值为
1 2
484Ω．煮饭时，闭合手动开关Sl，电饭锅处在加热状态．当锅内食物温度达到103℃时，开关
S 会自动断开，断开后若无外力作用则不会自动闭合．S 是一个自动温控开关，当锅内食物
1 2
温度达到80℃时会自动断开，温度低于70℃时会自动闭合．问：
（1）若接通电源后没有闭合开关S ，那么电饭锅能将饭煮熟吗？
1
（2）在加热和保温两种情况下，电饭锅消耗的电功率之比是多少？
24．如图是某型号电动轮椅工作原理示意图．开关S 和S 由绝缘操
1 2
纵杆控制，能同时接“1”或接“2”，向前推操纵杆时轮椅前进且能调速，向后拉操纵杆时轮椅
以恒定速度后退．已知蓄电池的电压为24V保持不变，R 的阻值为10Ω，电动机的额定功率
2
为100W，额定电压为24V．请解答下列问题：
（1）当开关S 和S 同时接______时，电动轮椅前进；电动轮椅既能前进又能后退，是因为电
1 2
动机线圈中电流的______能够改变．
（2）当电动轮椅后退时，电流表示数为1A，此时电动机的实际功率是多少？
（3）当电动机以额定功率工作时，电动轮椅在水平路面上匀速前进的速度为2m/s，若此时电
动机消耗的电能有75%转化为电动轮椅前进的机械能，此时电动轮椅受到的阻力是多大？
7阜城四校2016—2017学年度上学期九年级联考物理试题卷参考答案
一、选择题（每题3分，共9题，计27分）
1、A 2、C 3、A 4、D 5、B 6、B
7、B 8、B 9、A
二、填空题（每空2分，14空，计28分）
10、动能/机械能 11、大于 12、2.2 小于 13、4 × 107J/m3
14、充电宝储存的电能 /电能 质量 15、S ， S 、S 16、2 60
2 1 3
17、变小，电压表 18、6.4
三、实验探究题（19题每空1分，计7分；20题每空2分，计6分；21题每空2分，计10分）
19、（1）、① 质量 ②相同
（2）、温度计
（3）、②不同质量的同种物质，升高相同的温度，吸收的热量不同；
③3 4
④物质的种类
20、左 2V 反
21、（1）
WWW.ziyuanku.com
0.7
（2）、A
（3）、灯两端电压低于额定电
压时，灯丝电阻也小于灯正常工作时的电阻
8断开开关S 、闭合开关S ，移动滑片到电压表示数为2.5V时，读出电流表示数
2 1
I ；
1
四、计算与解答（22题6分，23题7分，24题9分，计22分）
Ziyuanku.com
22、
（1）、200V
(2) 、方法一：
0.25元
W＝ ＝0.5kwh
0.5元/kwh
t＝18:40－18:10＝30(min) ＝0.5h ——— 1分
W 0.5kwh
∴P＝ ＝ ＝1kw ——— 1分
t 0.5h
方法二：
由题意知：火锅的电阻R不变
根据
U2
P＝UI＝ 可得：
R
P U 2
实 实
＝
1分
P U 2
额 额
U 2 （200V）2
$来&源：ziyuanku.com 实
P ＝ P ＝ ×1210W
实 额
U 2 (220V) 2
额
＝1000W
9＝ 1KW
1分
23、
1）、不能。如果只闭合S ，不闭合S ，电饭锅加热到800C时，S 自动断开，R 、R 串联，电路
2 1 2 1 2
处于保温状态。即：电饭锅只能达到800C。所以不能煮熟饭。—————————— 3分
2）、当S 、S 都断开时，R 、R 串联，电饭锅处于保温状态
1 2 1 2
U2 U2
P ＝UI＝ ＝ —————— 1分
温
R R ＋R
总 1 2
当S 、S 都闭合时，R 短路，电饭锅处于加热状态
1 2 2
U2
P ＝ ——————————————— 1分
热
R
1
P U2/R R ＋R 484Ω ＋ 48.4Ω
热 1 1 2
∴ ＝ ＝ ＝
P U /(R ＋R ) R 484Ω
温 2 1 2 1
11
＝
2分
1
24、
1）、 1 方向 每空
1分
2）、P ＝UI ＝12W 2分
实 实
3）、W ＝75%W ＝75%P t
机 电 额
1分
10又：W ＝FS＝Fvt
机
∴ W 75%P t 75%P
机 额 额
F ＝ ＝ ＝
2分
vt vt
v
∵电动轮椅匀速前进
∴ 75%×100W
f＝F ＝ ＝ 37.5 N
2 分
2m/s
