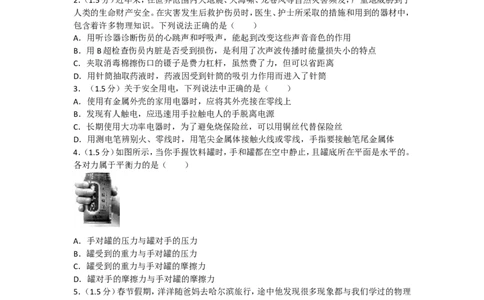

2018 年四川省广安市岳池县中考物理二模试卷
一、单项选择题：（下列各小题均有四个选项，其中只有一个选项符合题意，请将这选项的番
号填涂在答题卡上相应的位置．每小题1.5分，共18分）
1．（1.5分）根据你对生活中物理量的认识，下列数据中最接近生活实际的是（ ）
A．中学生跑100m所需的时间约为8s
B．中学生的课桌高约为1.5m
C．一名中学生从教学楼的一楼匀速走到二楼时克服重力所做的功约为1500J
D．2017年游泳冠军孙杨的密度约为0.8×103 kg/m3
2．（1.5分）近年来，在世界范围内大地震、大海啸、龙卷风等自然灾害频发，严重地威胁到了
人类的生命财产安全。在灾害发生后救护伤员时，医生、护士所采取的措施和用到的器材中，
包含着许多物理知识。下列说法正确的是（ ）
A．用听诊器诊断伤员的心跳声和呼吸声，能起到改变这些声音音色的作用
B．用B超检查伤员内脏是否受到损伤，是利用了次声波传播时能量损失小的特点
C．夹取消毒棉擦伤口的镊子是费力杠杆，虽然费了力，但可以省距离
D．用针筒抽取药液时，药液因受到针筒的吸引力作用而进入了针筒
3．（1.5分）关于安全用电，下列说法中正确的是（ ）
A．使用有金属外壳的家用电器时，应将其外壳接在零线上
B．发现有人触电，应迅速用手拉触电人的手脱离电源
C．长期使用大功率电器时，为了避免烧保险丝，可以用铜丝代替保险丝
D．用测电笔辨别火、零线时，用笔尖金属体接触火线或零线，手指要接触笔尾金属体
4．（1.5分）如图所示，当你手握饮料罐时，手和罐都在空中静止，且罐底所在平面是水平的。
各对力属于平衡力的是（ ）
A．手对罐的压力与罐对手的压力
B．罐受到的重力与手对罐的压力
C．罐受到的重力与手对罐的摩擦力
D．罐对手的摩擦力与手对罐的摩擦力
5．（1.5分）春节假期，洋洋随爸妈去哈尔滨旅行，途中他发现很多现象都与我们学过的物理
有关，并写下一些相应的旅行日记，你认为她的日记中描述正确的是（ ）
A．汽车急刹车时人向前倾倒，是因为人受到惯性的作用
B．汽车行驶中，路边的树木向后飞驰而去，这是因为我选择了汽车为参照物
C．有十分钟时间，汽车速度仪表指示如图所示，则这段时间汽车一定在做匀速直线运动
D．在哈尔滨看到很多美丽的冰雕作品，它们的质量会一天天减少，这是凝华现象
第1页（共24页）6．（1.5分）如图为实验室常用电流表的内部结构图。多匝金属线圈悬置在磁体的两极间，线
圈与一根指针相连。当线圈中有电流通过时，它受力转动带动指针偏转，便可显示出电流的
大小。下列与此工作原理相同的电器设备是（ ）
A．电烙铁 B．电铃 C．发电机 D．电动机

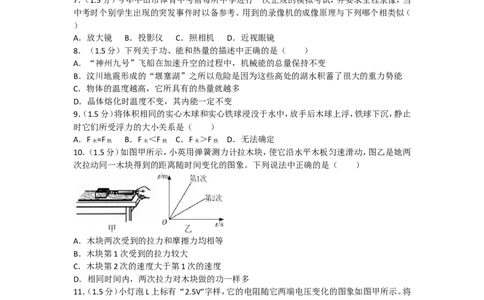

7．（1.5分）今年中山市体育中考前每所中学进行一次正规的模拟考试，并要求全程录像，当
中考时个别学生出现的突发事件时以备参考。用到的录像机的成像原理与下列哪个相类似（
）
A．放大镜 B．投影仪 C．照相机 D．近视眼镜
8．（1.5分）下列关于功、能和热量的描述中正确的是（ ）
A．“神州九号”飞船在加速升空的过程中，机械能的总量保持不变
B．汶川地震形成的“堰塞湖”之所以危险是因为这些高处的湖水积蓄了很大的重力势能
C．物体的温度越高，它所具有的热量就越多
D．晶体熔化时温度不变，其内能一定不变
9．（1.5分）将体积相同的实心木球和实心铁球浸没于水中，放手后木球上浮，铁球下沉，静止
时它们所受浮力的大小关系是（ ）
A．F =F B．F ＜F C．F ＞F D．无法确定
木 铁 木 铁 木 铁
10．（1.5分）如图甲所示，小英用弹簧测力计拉木块，使它沿水平木板匀速滑动，图乙是她两
次拉动同一木块得到的距离随时间变化的图象。下列说法中正确的是（ ）
A．木块两次受到的拉力和摩擦力均相等
B．木块第1次受到的拉力较大
C．木块第2次的速度大于第1次的速度
D．相同时间内，两次拉力对木块做的功一样多
11．（1.5分）小灯泡L上标有“2.5V”字样，它的电阻随它两端电压变化的图象如图甲所示。将
小灯泡L和电阻R 接入图乙所示的电路中，电源电压为3V，且保持不变。当开关S闭合时，小
0
灯泡L恰好能正常发光。下列说法不正确的是（ ）
A．电阻R 的阻值为2Ω
0
第2页（共24页）B．开关S闭合时，小灯泡L的电阻为10Ω
C．小灯泡L的额定功率为0.625W
D．开关S断开时，小灯泡L的电阻为0Ω
12．（1.5分）近几年，“低碳”、“绿色”等词语逐渐成为人们日常生活中谈论的话题，下列
措施不符合“低碳”、“绿色”要求的是（ ）
A．大力发展太阳能发电
B．倡导多乘公交车，少开私家车
C．大力发展火力发电
D．加大对污染企业的减排监管力
二、填空题：（请在答题卡上对应位置填空，每空1分，共14分）

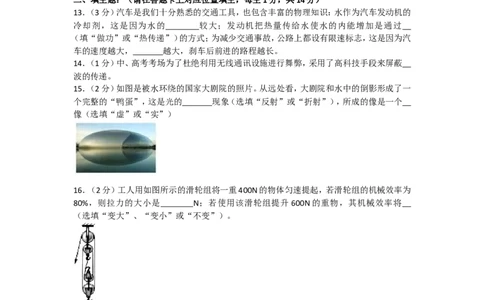

13．（3分）汽车是我们十分熟悉的交通工具，也包含丰富的物理知识：水作为汽车发动机的
冷却剂，这是因为水的 较大；发动机把热量传给水使水的内能增加是通过
（填“做功”或“热传递”）的方式；为减少交通事故，公路上都设有限速标志，这是因为汽
车的速度越大， 越大，刹车后前进的路程越长。
14．（1分）中、高考考场为了杜绝利用无线通讯设施进行舞弊，采用了高科技手段来屏蔽
波的传递。
15．（2分）如图是被水环绕的国家大剧院的照片。从远处看，大剧院和水中的倒影形成了一
个完整的“鸭蛋”，这是光的 现象（选填“反射”或“折射”），所成的像是一个
像（选填“虚”或“实”）
16．（2分）工人用如图所示的滑轮组将一重400N的物体匀速提起，若滑轮组的机械效率为
80%，则拉力的大小是 N；若使用该滑轮组提升600N的重物，其机械效率将
（选填“变大”、“变小”或“不变”）。
17．（2分）如图所示，重为6N，底面积为0.01m2的圆柱形容器放置在水平桌面上，内装20cm
深的水，则水的质量为 Kg，水平桌面受到的压强为 Pa．（g取10N/kg）
第3页（共24页）18．（2分）在自由下落过程中，物体运动速度会越来越快，一个物体由A点自由下落，相继经
过B、C两点，已知AB=BC．如图所示，物体在AB段重力做功W ，做功功率P ；在BC段重力做
1 1
功W ，做功功率P ，则W W ，P P （两空均选填“＞”、“＜”或“=”）
2 2 1 2 1 2

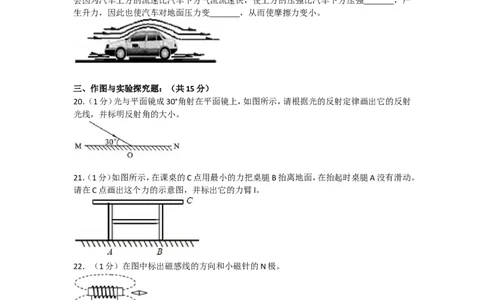

19．（2分）轿车多呈流线型外形如图所示。在快速行驶中不仅能使受到的气流阻力减小，还
会因为汽车上方的流速比汽车下方气流流速快，使上方的压强比汽车下方压强 ，产
生升力，因此也使汽车对地面压力变 ，从而使摩擦力变小。
三、作图与实验探究题：（共15分）
20．（1分）光与平面镜成30°角射在平面镜上，如图所示，请根据光的反射定律画出它的反射
光线，并标明反射角的大小。
21．（1分）如图所示，在课桌的C点用最小的力把桌腿B抬离地面，在抬起时桌腿A没有滑动。
请在C点画出这个力的示意图，并标出它的力臂l。
22．（1分）在图中标出磁感线的方向和小磁针的N极。
23．（3分）用天平和量筒测定矿石密度。把矿石放在调节好的托盘天平的左盘中，当天平平
衡时，右盘中的砝码以及游码在标尺上的位置如图a所示，矿石的质量是 g；矿石放
入量筒前、后，量筒中水面位置如图 b所示，则矿石的体积是 cm3，密度是
kg/m3。
第4页（共24页）24．（4分）小红同学在做“探究平面镜成像”的实验时，将一块玻板竖直架在水平台上，再
取两段完全相同的蜡烛，点燃玻璃板前的蜡烛，进行观察，如图所示，在此实验中：
（1）小红选择玻璃板代替平面镜进行实验的目的是 。
（2）移去后面的蜡烛，并在其所在位置上放一光屏，则光屏上 （填“能”或“不能”）
接收到蜡烛烛焰的像。所以平面镜所成的像是 像（填“虚”或“实”）。
（3）小红将蜡烛逐渐远离玻璃板时，它的像 （填“变大”、“变小”或“不变”）。
25．（5分）要测量小灯泡的电功率，提供的器材包括：小灯泡（2.5V，0.5A），电源（电压为
3V ） ， 电 流 表 ， 电 压 表 ， 滑 动 变 阻 器 ， 开 关 ， 导 线 若 干 。 那 么 ：
（1）请用笔画线将图甲中的电路连接完整。
（2）该同学检查电路连接是否正确时，合上开关，可是无论怎样移动滑片，电压表示数总为
3V不变，你认为发生故障的原因可能是 或 。
（3）清除故障后，小明将滑片P向左滑动时，电压表示数将 （选填“增大”、“减小”
或“不变”），当P滑到某一位置时，两表读数如图乙所示，由此可知此时小灯泡的功率为
W。
（4）实验后，有同学认为多次测量的目的是取平均值求出额定功率，你同意吗？为什么？
四、解答题：（26、27、28题分别为4、4、5分，共13分）
26．（4分）小明同学家有一台电热水器，铭牌如下表所示。
第5页（共24页）X型全自动电热水器
额定功率（W） 2000 加热方式 电加热器
额定电压（V） 220 类别 防触电保护一类
温度设定范围（℃） 20～90 净重（kg） 20
容量（Kg） 1.5 整机外形尺寸（mm） 530×Ф400
根据铭牌所提供的信息，求：
（1）该电热水器电热丝正常工作时的电阻是多大？
（2）若夏天用电高峰时家庭电路的实际电压只有198V，不考虑电热丝电阻随温度的变化，则
电热水器在用电高峰时的实际功率为多少？
（3）若将热水器储水桶装满初温为30℃的水，若不考虑热损失，则要把这些水加热到洗澡时
所需的44℃需要多长时间？
27．（4分）如图所示，一个质量11kg，底面积为0.1m2物块，通过滑轮组在40N拉力作用下5s
内匀速上升了3m。求：（g取10N/kg ）
（1）若把物体放在水平地面上，则地面受到的压强是多少？
（2）拉力F的功率是多少？
（3）该滑轮组的机械效率是多少？（保留小数点后两位有效数字）
28．（5分）如图所示，一质量为40g、体积为50cm3的铁制小球放入盛水的薄玻璃容器中，在
玻璃容器下方有一已经接入电路的螺线管，小灯泡标有“6V 3W”字样，通过螺线管的电流I
与螺线管对铁制小球的作用力F的关系如下表所示。本题中，g=10N/kg，灯丝电阻保持不变，
不考虑小球与螺线管距离的远近对力F的影响。求：
I/A 0.1 0.2 0.3 0.4 0.5
F/N 0.05 0.1 0.15 0.2 0.25
（1）断开开关，铁制小球静止时所受浮力是多大？露出水面的体积是多少？
（2）闭合开关，调节滑动变阻器使铁制小球能够悬浮在水中，此时，电路中的电流是多少A？
此时小灯泡消耗的功率是多大？
第6页（共24页）2018年四川省广安市岳池县中考物理二模试卷
参考答案与试题解析
一、单项选择题：（下列各小题均有四个选项，其中只有一个选项符合题意，请将这选项的番
号填涂在答题卡上相应的位置．每小题1.5分，共18分）
1．（1.5分）根据你对生活中物理量的认识，下列数据中最接近生活实际的是（ ）
A．中学生跑100m所需的时间约为8s
B．中学生的课桌高约为1.5m
C．一名中学生从教学楼的一楼匀速走到二楼时克服重力所做的功约为1500J
D．2017年游泳冠军孙杨的密度约为0.8×103 kg/m3
【分析】此题考查对生活中常见物理量的估测，结合对生活的了解和对物理单位的认识，找出
符合实际的选项。
【解答】解：A、男子百米世界纪录略小于10s，中学生百米成绩不可能小于10s，一般在15s左
右。故A不符合实际；
B、中学生的身高在160cm左右，课桌的高度大约是中学生身高的一半，在80cm=0.8m左右。
故B不符合实际；
C、中学生的体重在G=500N左右，一层楼的高度在3m左右，所以中学生从教学楼的一楼匀
速走到二楼时克服重力所做的功约为W=Gh=500N×3m=1500J．故C符合实际；
D、水的密度是1.0×103kg/m3，人体密度与水的密度差不多，在1.0×103kg/m3左右。故D不符
合实际。
故选：C。
【点评】物理学中，对各种物理量的估算能力，是我们应该加强锻炼的重要能力之一，这种能
力的提高，对我们的生活同样具有很大的现实意义。
2．（1.5分）近年来，在世界范围内大地震、大海啸、龙卷风等自然灾害频发，严重地威胁到了
人类的生命财产安全。在灾害发生后救护伤员时，医生、护士所采取的措施和用到的器材中，
包含着许多物理知识。下列说法正确的是（ ）
A．用听诊器诊断伤员的心跳声和呼吸声，能起到改变这些声音音色的作用
B．用B超检查伤员内脏是否受到损伤，是利用了次声波传播时能量损失小的特点
C．夹取消毒棉擦伤口的镊子是费力杠杆，虽然费了力，但可以省距离
D．用针筒抽取药液时，药液因受到针筒的吸引力作用而进入了针筒
【分析】本题考查了有关乐音的特征、超声波的应用、杠杆的分类及大气压的知识，我们在做
这类题时要对各个选项仔细分析。
【解答】解：利用听诊器是为了增加声音的响度，故A不符合题意。
B超是利用了超声波具有很强的穿透能力，故B不符合题意。
镊子在使用的过程中动力臂小于阻力臂，所以它是费力杠杆，费了力但省距离，故C符合题
意。
针筒吸取药液时，是大气压把药液压入了针筒，故D不符合题意。
故选：C。
【点评】生活处处有物理，我们要能够从生活现象找出用到的物理知识。联系生活实际出题，
这是中考出题最常见的一种方式，需要引起注意。
3．（1.5分）关于安全用电，下列说法中正确的是（ ）
第7页（共24页）A．使用有金属外壳的家用电器时，应将其外壳接在零线上
B．发现有人触电，应迅速用手拉触电人的手脱离电源
C．长期使用大功率电器时，为了避免烧保险丝，可以用铜丝代替保险丝
D．用测电笔辨别火、零线时，用笔尖金属体接触火线或零线，手指要接触笔尾金属体
【分析】（1）大功率或带有金属外壳的用电器，必须使用三孔插座，以防外壳带电，危及人身
安全；
（2）发现有人触电时，首先切断电源或让触电者尽快脱离开电源，再实行救援措施；
（3）保险丝的作用就是在电流异常升高到一定的高度的时候，自身熔断切断电流，从而起到
保护电路安全运行的作用。
（4）使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，否则容易造成误判，认为带电
体不带电是十分危险的。使用测电笔时，不能用手触及测电笔前端的金属探头，这样会造成
人身触电事故。
【解答】解：A、大功率或带有金属外壳的用电器，其金属外壳一定要接地，以防用电器外壳带
电，会危及人身安全。故A错误；
B、直接用手去拉触电者，会引起救人者的间接触电，十分危险。故B错误；
C、当用细铜丝代替保险丝后，细铜丝或铁丝的熔点很高，温度即使升高到一定程度，它也不
会自动熔断，起不到保护电路的作用，故C错误；
D、使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，否则容易造成误判，认为带电
体不带电是十分危险的。故D正确。
故选：D。
【点评】此题考查的是日常生活中的一些安全用电常识。只要同学们牢记安全用电常识，并正
确规范操作，就不会有危险发生。要掌握安全用电的原则：不接触低压带电体，不靠近高压带
电体。值得注意的是：本来不带电的物体带了电；本来不导电的物体导电了。
4．（1.5分）如图所示，当你手握饮料罐时，手和罐都在空中静止，且罐底所在平面是水平的。
各对力属于平衡力的是（ ）
A．手对罐的压力与罐对手的压力
B．罐受到的重力与手对罐的压力
C．罐受到的重力与手对罐的摩擦力
D．罐对手的摩擦力与手对罐的摩擦力
【分析】要解决此题，需要掌握二力平衡的条件：作用在同一个物体上的两个力，如果大小相
等、方向相反、作用在同一直线上，这两个力互相平衡。
同时要掌握作用力和反作用力的关系。一个物体受到力，同时会给另一个物体一个反作用力。
要掌握作用力和反作用力的区别：平衡力作用在同一个物体上的力，相互作用力是作用在相
互作用的两个物体上的力。
【解答】解：A、手压罐的同时，罐也给手一个压力，这两个力是一对相互作用力，不是平衡力。
所以A不符合题意。
B、罐受到的重力是竖直向下的，而手对罐的压力在水平方向垂直于罐，不符合平衡力共线的
要求，所以B不符合题意。
第8页（共24页）C、在竖直方向上，罐受到竖直向下的重力作用，同时手对罐有竖直向上的摩擦力，这两个力
相互平衡，所以罐会保持静止。所以C符合题意。
D、罐要向下滑动，给手一个摩擦力，同时手会给罐一个摩擦力，这两个力分别作用在手和罐
上，是一对相互作用力的关系，而不是平衡力。所以D不符合题意。
故选：C。
【点评】此题主要考查了对平衡力的理解。关键是搞清平衡力与相互作用力的区别：相互作用
力分别作用在相互作用的两个物体上，而平衡力作用在同一个物体上。同时要做好受力分析。
5．（1.5分）春节假期，洋洋随爸妈去哈尔滨旅行，途中他发现很多现象都与我们学过的物理
有关，并写下一些相应的旅行日记，你认为她的日记中描述正确的是（ ）
A．汽车急刹车时人向前倾倒，是因为人受到惯性的作用
B．汽车行驶中，路边的树木向后飞驰而去，这是因为我选择了汽车为参照物
C．有十分钟时间，汽车速度仪表指示如图所示，则这段时间汽车一定在做匀速直线运动
D．在哈尔滨看到很多美丽的冰雕作品，它们的质量会一天天减少，这是凝华现象
【分析】物体保持原来运动状态不变的性质叫惯性，一切物体都有惯性，惯性是物体的一种属
性；
物体的运动和静止时相对的，相对于参照物而言，物体的位置发生改变，则说物体是运动的，
否则是静止的；
匀速直线运动是指速度不变，运动路线是直线的运动；
物质由固态变为气态叫升华。
【解答】解：A、在汽车急刹车时人向前倾，是因为人具有惯性，仍要保持原来的运动状态，惯
性不是力，不能说受到惯性的作用。故A错误；
B、汽车行驶中，以汽车为参照物，路边的树木向后运动，故B正确；
C、有十分钟时间，汽车速度仪表指示如图乙，虽然速度的大小不变，但不一定是直线运动，所
以不一定是匀速直线运动，故C错误。
D、冰雕作品的质量会一天天减少，这是升华现象，故D错误；
故选：B。
【点评】此题考查了惯性、参照物、运动直线运动和物态变化，难度不大，认真分析即可。
6．（1.5分）如图为实验室常用电流表的内部结构图。多匝金属线圈悬置在磁体的两极间，线
圈与一根指针相连。当线圈中有电流通过时，它受力转动带动指针偏转，便可显示出电流的
大小。下列与此工作原理相同的电器设备是（ ）
A．电烙铁 B．电铃 C．发电机 D．电动机
第9页（共24页）【分析】首先利用图示的装置分析出其制成原理，然后再逐个分析选择项中的各电学元件的
制成原理，分别与前面分析的结论对应即可得到答案。
【解答】解：通过电流表的内部构造显示电流表的制成原理：通电线圈在磁场中受力而转动，
并且电流越大，线圈受到的力越大，其转动的幅度越大。因此可以利用电流表指针的转动幅
度来体现电路中电流的大小。
A、电烙铁是利用电流的热效应制成的，与电流表的工作原理无关。故A错误。
B、电铃是利用电流的磁效应制成的，与电流表的制成原理无关。故B错误。
C、发电机是利用电磁感应现象制成的，与电流表的制成原理无关。故C错误。
D、电动机是利用通电线圈在磁场中受力而转动的理论制成的。故D正确。
故选：D。
【点评】在学过的测量工具或设备中，每个工具或设备都有自己的制成原理，如：天平、温度计、
电话、电磁继电器、测力计，以及此题中提到的这些设备。针对它们的制成原理的考查，是一
个热点题型，需要重点掌握。
7．（1.5分）今年中山市体育中考前每所中学进行一次正规的模拟考试，并要求全程录像，当
中考时个别学生出现的突发事件时以备参考。用到的录像机的成像原理与下列哪个相类似（
）
A．放大镜 B．投影仪 C．照相机 D．近视眼镜
【分析】首先明确录像机的成像原理，然后与选择项中的光学设备的成像原理相对应从而可
以得到答案。
【解答】解：录像机是利用物体距离凸透镜的距离大于二倍焦距焦距时成倒立缩小的实像的
原理制成的。
A、放大镜是利用物体在凸透镜的一倍焦距以内成正立放大的虚像的理论制成的，故与录像
机的成像原理不相似。
B、投影仪是利用物体在凸透镜的一倍焦距和二倍焦距之间成倒立放大的实像的原理制成的，
故与录像机的成像原理不相似。
C、照相机机是利用物体距离凸透镜的距离大于二倍焦距焦距时成倒立缩小的实像的原理制
成的，故与录像机的成像原理相似。
D、近视眼镜是凹透镜，它是利用凹透镜对光线的发散作用的性质制成的，故与录像机的成像
原理不相似。
综上分析故选C。
【点评】此题对凸透镜成像的三种情况都进行了考查，明确其每种成像情况的应用是解决此
题的关键。
8．（1.5分）下列关于功、能和热量的描述中正确的是（ ）
A．“神州九号”飞船在加速升空的过程中，机械能的总量保持不变
B．汶川地震形成的“堰塞湖”之所以危险是因为这些高处的湖水积蓄了很大的重力势能
C．物体的温度越高，它所具有的热量就越多
D．晶体熔化时温度不变，其内能一定不变
【分析】A、根据飞船在加速过程中速度和高度、质量的变化来判断机械能的变化；
B、物体由于被举高而具有的能量叫重力势能，根据重力势能的定义来分析；
C、在热传递过程中传递内能的多少叫热量，热量只能用吸收或放出来描述；
D、晶体熔化时吸热，内能增大。
【解答】解：A、飞船在加速上升的过程中，质量一定时，速度变大，动能变大，上升时高度变大，
第10页（共24页）重力势能变大，机械能变大，故A错误；
B、积蓄在高处的湖水有一定的高度，所以具有一定的重力势能，故B正确；
C、热量是指在热传递过程中传递内能的多少，是一个过程量，不能用具有来描述，故C错误；
D、晶体熔化时吸热，温度不变，但内能增大，故D错误。
故选：B。
【点评】此题考查了动能、势能的变化，重力势能，热量和功，是一大学科综合题，但考查的方
式比较简单，也是一道基础题。
9．（1.5分）将体积相同的实心木球和实心铁球浸没于水中，放手后木球上浮，铁球下沉，静止
时它们所受浮力的大小关系是（ ）
A．F =F B．F ＜F C．F ＞F D．无法确定
木 铁 木 铁 木 铁
【分析】静止时，木球漂浮，铁球下沉，得出排开水的体积关系，再利用阿基米德原理比较受到
水的浮力的大小关系。
【解答】解：木球静止时为漂浮，
排开水的体积：v ＜v ；
排木 木
铁球静止时下沉到水底，
排开水的体积：v =v ；
排铁 铁
∵v =v ，
木 铁
∴v ＜v ，
排木 排铁
∵F =ρ v g，
浮 水 排
∴静止时两球受到的浮力：F ＜F 。
木 铁
故选：B。
【点评】本题考查物体所受浮力大小的比较，注意隐含条件：物体漂浮时排开水的体积小于物
体的体积，下沉到水底时物体排开水的体积等于物体的体积。
10．（1.5分）如图甲所示，小英用弹簧测力计拉木块，使它沿水平木板匀速滑动，图乙是她两
次拉动同一木块得到的距离随时间变化的图象。下列说法中正确的是（ ）
A．木块两次受到的拉力和摩擦力均相等
B．木块第1次受到的拉力较大
C．木块第2次的速度大于第1次的速度
D．相同时间内，两次拉力对木块做的功一样多
【分析】（1）先判断木块两次的运动状态，然后根据二力平衡的条件分析拉力和摩擦力的关
系；
（2）根据速度的计算公式：v= 利用图象比较速度的大小，
（3）据公式W=Fs从而确定功的大小。
【解答】解：
AB、由乙图可知，木块两次都做匀速直线运动；由题意可知，两次实验中压力大小和接触面的
粗糙程度均相同，所以木块两次受到的摩擦力相同；
第11页（共24页）木块做匀速直线运动，不论其速度大小如何，都受到平衡力的作用，在水平方向上拉力和摩
擦力是一对平衡力，则两次实验的拉力和摩擦力均相等；由于摩擦力相同，所以木块两次受
到的拉力也相同，故A正确，B错误；
CD、由乙图可知，相同时间内第1次的路程大于第2次的路程，故第1次木块运动的速度较
大，即在相同时间内，第1次运动的路程长，而拉力F是相同的，根据W=Fs可知，第1次拉力
对木块做的功多，故CD错误。
故选：A。
【点评】要结合物体受力与运动状态的关系以及相关的计算公式，根据平衡力的知识和对图
象的理解来解决此题。
11．（1.5分）小灯泡L上标有“2.5V”字样，它的电阻随它两端电压变化的图象如图甲所示。将
小灯泡L和电阻R 接入图乙所示的电路中，电源电压为3V，且保持不变。当开关S闭合时，小
0
灯泡L恰好能正常发光。下列说法不正确的是（ ）
A．电阻R 的阻值为2Ω
0
B．开关S闭合时，小灯泡L的电阻为10Ω
C．小灯泡L的额定功率为0.625W
D．开关S断开时，小灯泡L的电阻为0Ω
【分析】（1）开关S闭合时，灯泡正常发光时两端的电压和额定电压相等，根据图甲得出灯泡
的电阻，利用P= 求出灯泡的额定功率，根据串联电路的电流特点和欧姆定律求出电路中
的电流，根据串联电路的电压特点求出R 两端的电压，根据欧姆定律求出电阻R 的阻值；
0 0
（2）开关S断开时，灯泡两端的电压为0V，由图象读出小灯泡的电阻。
【解答】解：（1）开关S闭合时，灯泡L与R 串联，则灯泡正常发光时两端的电压U=2.5V，
0 L
由图甲可知灯泡的电阻R=10Ω，故B正确；
L
则灯泡的额定功率：
P= = =0.625W，故C正确；
L
因串联电路中各处的电流相等，
所以，电路中的电流：
I=I= = =0.25A，
L
因串联电路中总电压等于各分电压之和，
所以，电阻两端的电压：
U =U﹣U=3V﹣2.5V=0.5V，
0 L
则电阻R 的阻值：
0
第12页（共24页）R = = =2Ω，故A正确；
0
（2）开关S断开时，灯泡两端的电压为0V，由图象可知小灯泡的电阻为2Ω，故D错误。
故选：D。
【点评】本题考查了串联电路的特点和欧姆定律、电功率公式的应用，关键是根据图象读出不
同电压下灯泡的电阻。
12．（1.5分）近几年，“低碳”、“绿色”等词语逐渐成为人们日常生活中谈论的话题，下列
措施不符合“低碳”、“绿色”要求的是（ ）
A．大力发展太阳能发电
B．倡导多乘公交车，少开私家车
C．大力发展火力发电
D．加大对污染企业的减排监管力
【分析】“低碳”、“绿色”可以从合理利用能源和对环境的保护方面来理解。
【解答】解：A、大力发展太阳能发电，可以减少污染，故A不符合题意；
B、倡导多乘公交车，少开私家车，可以减少对不可再生资源的利用，减少污染，故B不符合题
意；
C、大力发展火力发电会造成资源的浪费、环境的污染，故C符合题意；
D、加大对污染企业的减排监管力度，可以减少污染，故D不符合题意。
故选：C。
【点评】“低碳”、“绿色”等词语逐渐成为人们日常生活中谈论的热门话题，也是近几年
中考的热点。
二、填空题：（请在答题卡上对应位置填空，每空1分，共14分）
13．（3分）汽车是我们十分熟悉的交通工具，也包含丰富的物理知识：水作为汽车发动机的
冷却剂，这是因为水的 比热容 较大；发动机把热量传给水使水的内能增加是通过 热传
递 （填“做功”或“热传递”）的方式；为减少交通事故，公路上都设有限速标志，这是因
为汽车的速度越大， 动能 越大，刹车后前进的路程越长。
【分析】①所有的物质中，水的比热最大，相同条件下，水吸收热量最多；
②做功和热传递都可以改变物体的内能，并且这两种方式是等效的，
做功改变物体内能的实质是内能和机械能之间的转化，热传递改变物体内能的实质是内能
在高温物体和低温物体之间的转移。
③物体的动能和物体的质量、速度有关，物体的质量越大、速度越大，其动能就越大，其对外
做的功就越多。
【解答】解：①因为水的比热容较大，不同物质，质量相同，升高相同的温度，吸收更多的热量。
所以用水作为汽车发动机的冷却剂；
②发动机把热量传给水，热量从高温的发动机转移给低温的水，使水的内能增大，温度升高，
是通过热传递的方式改变了水的内能。
③为了减少交通事故，要求汽车限速行驶，因为在汽车的质量一定时，其速度越大，动能越大，
故其克服摩擦力做的功越多，刹车后前进的路程就越长。
故答案为：比热容；热传递；动能。
【点评】汽车的制造和使用应用了很多物理知识，涉及到力、热、光、电、磁等知识块，在解题
时应将不同的小题内容与“力、热、光、电、磁”等内容相联系，然后再找出相应的知识点。
第13页（共24页）14．（1分）中、高考考场为了杜绝利用无线通讯设施进行舞弊，采用了高科技手段来屏蔽
电磁 波的传递。
【分析】要解答本题需掌握：无线电通信是利用电磁波传递信号的。
【解答】解：考场为了杜绝利用无线通讯设施进行舞弊，采用了高科技手段来屏蔽无线电通信
的载体﹣﹣电磁波。
故答案为：电磁波。
【点评】知道无线电通信是利用电磁波传递信号的是解决该题的关键。
15．（2分）如图是被水环绕的国家大剧院的照片。从远处看，大剧院和水中的倒影形成了一
个完整的“鸭蛋”，这是光的 反射 现象（选填“反射”或“折射”），所成的像是一个
虚 像（选填“虚”或“实”）
【分析】平静的水面相当于一面镜子，平面镜成像是由于光的反射，所成的是物体的虚像。
【解答】解：由于平静的水面相当于一面镜子，由于光的反射，剧院在水中成一等大的虚像，所
以从远处观看大剧院和水中的倒影形成一个完整的“鸭蛋”；
故答案为：反射；虚。
【点评】本题主要考查学生对：平面镜成像，以及光的反射的了解和掌握，是一道基础题。
16．（2分）工人用如图所示的滑轮组将一重400N的物体匀速提起，若滑轮组的机械效率为
80%，则拉力的大小是 12 5 N；若使用该滑轮组提升600N的重物，其机械效率将 变大
（选填“变大”、“变小”或“不变”）。
【分析】已知物体的重力和机械效率，根据公式η= = ，可求拉力的大小；
动滑轮重力不变，说明额外功不变，物体越重，有用功越多，机械效率越大。
【解答】解：由图知，滑轮组由4段绳子承担物重，所以s=4h，因为η= = = =
，
所以F= = =125N；
第14页（共24页）由F= （G+G ）可得，G =4F﹣G=4×125N﹣400N=100N，
动 动
若使用该滑轮组提升600N的重物，由于额外功不变，物体越重，有用功越多，则有用功在总
功中所占的比例变大，则机械效率变大。
故答案为：125；变大。
【点评】本题考查拉力与动滑轮重的计算，关键是公式及其变形的灵活运用，重点是动滑轮上
绳子段数的分析，难点是机械效率的推导公式。
17．（2分）如图所示，重为6N，底面积为0.01m2的圆柱形容器放置在水平桌面上，内装20cm
深的水，则水的质量为 2 Kg，水平桌面受到的压强为 260 0 Pa．（g取10N/kg）
【分析】（1）先根据柱体的体积公式求出水的体积，再利用密度公式变形公式即可求出水的
质量；
（2）根据G=mg求出水的重力，水平桌面受到的压力等于圆柱形容器的重力和水的重力之和，
然后利用p= 即可求出水平桌面受到的压强。
【解答】解：水的深度h=20cm=0.2m，
水的体积V=sh=0.01m2×0.2m=0.002m3，
由ρ= 得水的质量：
m=ρV=1.0×103kg/m3×0.002m3=2kg。
（2）水的重力G =mg=2kg×10N/kg=20N。
水
水平桌面受到的压力等于圆柱形容器的重力与水的重力之和，
即：F=G +G =6N+20N=26N，
容 水
则水平桌面受到的压强：
p= = =2600Pa。
故答案为：2；2600。
【点评】此题主要考查学生对密度公式和压强公式的应用，解题的关键要知道水平桌面受到
的压力等于圆柱形容器的重力和水的重力之和。
18．（2分）在自由下落过程中，物体运动速度会越来越快，一个物体由A点自由下落，相继经
过B、C两点，已知AB=BC．如图所示，物体在AB段重力做功W ，做功功率P ；在BC段重力做
1 1
功W ，做功功率P ，则W = W ，P ＜ P （两空均选填“＞”、“＜”或“=”）
2 2 1 2 1 2
第15页（共24页）【分析】已知AB=BC，根据W=Gh可知这两段物体做的功相等；因小球在自由下落时做加速下
落运动，所以根据速度公式可知经过相同路程的时间关系，再根据功率公式得出它们的功率
关系。
【解答】解：
由题AB=BC，
根据W=Gh可知，物体在AB段和BC段做的功相等，即W =W ；
1 2
由于小球在自由下落时做加速运动，
根据t= 可知，小球在BC段运动的时间短，
根据公式P= 可知，物体在AB段重力做功功率小于BC段重力做功功率，即P ＜P 。
1 2
故答案为：=；＜。
【点评】本题考查了做功公式、功率公式的灵活运用，关键是知道自由下落物体的运动是加速
下落，从而得到AB和BC段的时间关系。
19．（2分）轿车多呈流线型外形如图所示。在快速行驶中不仅能使受到的气流阻力减小，还
会因为汽车上方的流速比汽车下方气流流速快，使上方的压强比汽车下方压强 小 ，产生
升力，因此也使汽车对地面压力变 小 ，从而使摩擦力变小。
【分析】流体压强与流速的关系，气体在流速大的地方压强小，在流速小的地方压强大，轿车
快速行驶时，上下方所受到的压力差形成向上的升力，对地面的压力减小。
【解答】解：轿车在快速行驶过程中，车子上方空气的流速大于车子下方空气的流速，因而车
子上方气体的压强小于车子下方气体的压强，轿车上下方所受到的压力差形成向上的升力，
从而使得轿车对地面的压力变小。
故答案为：小；小。
【点评】理解流体压强与流速的关系，并能解释一些简单的生活应用，如：候车时站在安全线
内、飞机起飞的升力等。
三、作图与实验探究题：（共15分）
20．（1分）光与平面镜成30°角射在平面镜上，如图所示，请根据光的反射定律画出它的反射
光线，并标明反射角的大小。
第16页（共24页）【分析】要作出反射光线，首先要知道反射定律的内容：反射光线、入射光线、法线在同一个平
面内，反射光线与入射光线分居法线两侧，反射角等于入射角。
还要知道反射角的定义：反射光线与法线之间的夹角，标出反射角的大小。
【解答】解：先过反射点垂直反射面作出法线，并求得入射角为60°，所以反射角也为60°；
再在法线的另一侧根据反射角等于入射角作出反射光线，标出反射角，如图：
【点评】在反射现象中，入射是因，反射是果，所以要说反射角等于入射角，反射光线在入射光
线和法线决定的平面内。
21．（1分）如图所示，在课桌的C点用最小的力把桌腿B抬离地面，在抬起时桌腿A没有滑动。
请在C点画出这个力的示意图，并标出它的力臂l。
【分析】根据杠杆的平衡条件，要想施加最小的力，必须是力臂最大。
【解答】解：力臂最大时，力最小，而力臂最大时，力的作用点一般离支点最远，找出最远的点
然后把这个点和支点连接起来就是最长的力臂，然后垂直于力臂做出力的示意图，标上字母
就可以了。
故答案为：
【点评】求最小的力就是找力臂最大时对应的力，此时力的作用点应该离支点最远。
22．（1分）在图中标出磁感线的方向和小磁针的N极。
【分析】根据螺线管中电流的方向和线圈的绕向，确定螺线管的N、S极；
然后利用磁感线的特点可以得到磁感线的方向；
利用磁极间的作用规律可以确定小磁针的N、S极。
【解答】解：
（1）电流从螺线管的右端流入左端流出，结合线圈绕向，利用安培定则可以确定螺线管的左
端为N极，右端为S极。
第17页（共24页）磁感线的方向是：在磁体的周围N极流出，回到S极。由于螺线管的左端为N极，由此可以确
定磁感线的方向是向右的。
（2）根据异名磁极相互吸引可以确定与螺线管右端S极靠近的是小磁针的N极，则小磁针的
左端为N极。
故答案见下图：
【点评】安培定则中共涉及三个方向：电流方向、线圈绕向、磁场方向，告诉其中的两个可以确
定第三个，关键是用好右手。
23．（3分）用天平和量筒测定矿石密度。把矿石放在调节好的托盘天平的左盘中，当天平平
衡时，右盘中的砝码以及游码在标尺上的位置如图a所示，矿石的质量是 68. 2 g；矿石放
入量筒前、后，量筒中水面位置如图b所示，则矿石的体积是 3 0 cm3，密度是 2.2 7 × 1 0 3
kg/m3。
【分析】质量等于砝码质量加游码示数，体积等于量筒前后两次读数之差，密度等于质量除以
体积。
【解答】解：质量m=50g+10g+5g+3.2g=68.2g，
体积V=90ml﹣60ml=30ml=30cm3，
密度ρ= = ≈2.27×103。
故答案为：68.2； 30；2.27×103。
【点评】本题考查天平的使用，量筒的读数，密度的计算。
24．（4分）小红同学在做“探究平面镜成像”的实验时，将一块玻板竖直架在水平台上，再
取两段完全相同的蜡烛，点燃玻璃板前的蜡烛，进行观察，如图所示，在此实验中：
（1）小红选择玻璃板代替平面镜进行实验的目的是 便于确定像的位置 。
（2）移去后面的蜡烛，并在其所在位置上放一光屏，则光屏上 不能 （填“能”或“不
能”）接收到蜡烛烛焰的像。所以平面镜所成的像是 虚 像（填“虚”或“实”）。
（3）小红将蜡烛逐渐远离玻璃板时，它的像 不变 （填“变大”、“变小”或“不变”）。
第18页（共24页）【分析】（1）用玻璃板代替平面镜，同时能看到镜前物体的像，又能看到物体的像，便于确定
像的位置，便于比较物像大小关系。
（2））实像和虚像的重要区别，实像能用光屏承接到，虚像不能用光屏承接到。
（3）平面镜成像的特点是：虚像，物像等大，物像等距，物像连线与镜面垂直。
【解答】解：（1）选择玻璃板代替平面镜便于观察并确定像的位置，同时也便于比较物像大小
关系。
（2））平面镜成虚像，所以移去后面的蜡烛，并在其所在位置上放一光屏，则光屏上不能承接
到烛焰的像；
（3）平面镜成像的特点是物像等大，将蜡烛向远离镜面的方向移动，像的大小不变。
故答案为：1）便于确定像的位置；（2）不能；虚；（3）不变。
【点评】本题考查了平面镜成像的特点，注意要使平面镜与桌面垂直，这样才能确定出像的位
置，探究平面镜成像特点的实验是中考出题的一个热点。
25．（5分）要测量小灯泡的电功率，提供的器材包括：小灯泡（2.5V，0.5A），电源（电压为
3V ） ， 电 流 表 ， 电 压 表 ， 滑 动 变 阻 器 ， 开 关 ， 导 线 若 干 。 那 么 ：
（1）请用笔画线将图甲中的电路连接完整。
（2）该同学检查电路连接是否正确时，合上开关，可是无论怎样移动滑片，电压表示数总为
3V不变，你认为发生故障的原因可能是 小灯泡处断路 或 滑动变阻器处短路 。
（3）清除故障后，小明将滑片P向左滑动时，电压表示数将 减小 （选填“增大”、“减
小”或“不变”），当P滑到某一位置时，两表读数如图乙所示，由此可知此时小灯泡的功率
为 0.5 1 W。
（4）实验后，有同学认为多次测量的目的是取平均值求出额定功率，你同意吗？为什么？
【分析】（1）根据灯泡的额定电压确定电压表的量程，且与灯泡并联；根据灯泡的额定电流确
定电流表的量程，且与灯泡串联，注意电表正负接线柱的连接，滑动变阻器按一上一下的原
则串联在电路中；
（2）电压表示数总为3V不变，说明电压表测量的是电源两端的电压，寻找可能的原因；
（3）根据串联电路的分压特点作出分析；弄清楚电表量程和分度值，读出电压和电流值，根据
第19页（共24页）P=UI求出电功率；
（4）灯泡在不同电压下的实际功率不同，据此分析。
【解答】解：（1）灯泡的额定电压为2.5V＜3V，所以电压表的量程为0～3V，且与灯泡并联；灯
泡的额定电流为0.5A＜0.6A，所以电流表的量程为0～0.6A，且与灯泡串联；
连接电路时要注意电流从电表的正接线柱流入负接线柱流出，滑动变阻器按一上一下的原
则串联在电路中，如图所示：
（2）移动滑片，电压表总示数为3V，说明电压表测的是电源电压，原因可能是小灯泡处断路
或滑动变阻器处短路；
（3）清除故障后，将滑片P向左滑动时，其电阻增大，分担的电压增大，灯泡两端的电压会减
小，即电压表示数将减小；
电压表用的是3V量程，分度值为0.1V，所以读数为1.5V；电流表用的是0.6A量程，分度值为
0.02A，所以读数为0.34A，
此时小灯泡的功率为P=UI=1.5V×0.34A=0.51W；
（4）不同意，本实验中多次测量的目的并不是为了取平均值。实际电压不同，实际功率就不同，
所以求平均值毫无实际意义。
故答案为：（1）如上图；（2）小灯泡处断路；滑动变阻器处短路；（3）减小；0.51；
（4）不同意，本实验中多次测量的目的并不是为了取平均值。实际电压不同，实际功率就不同，
所以求平均值毫无实际意义。
【点评】本题考查了伏安法测功率电路图的连接、电路故障分析、电压表电流表的读数、电功
率的计算等知识，明白灯泡只有在额定电压下才能正常发光，此时的实际功率等于额定功率。
四、解答题：（26、27、28题分别为4、4、5分，共13分）
26．（4分）小明同学家有一台电热水器，铭牌如下表所示。
X型全自动电热水器
额定功率（W） 2000 加热方式 电加热器
额定电压（V） 220 类别 防触电保护一类
温度设定范围（℃） 20～90 净重（kg） 20
容量（Kg） 1.5 整机外形尺寸（mm） 530×Ф400
根据铭牌所提供的信息，求：
（1）该电热水器电热丝正常工作时的电阻是多大？
（2）若夏天用电高峰时家庭电路的实际电压只有198V，不考虑电热丝电阻随温度的变化，则
电热水器在用电高峰时的实际功率为多少？
（3）若将热水器储水桶装满初温为30℃的水，若不考虑热损失，则要把这些水加热到洗澡时
所需的44℃需要多长时间？
【分析】（1）已知热水器的额定电压和额定功率，根据R= 即可求出电热丝的电阻；
第20页（共24页）（2）已知电热丝的电阻和热水器的实际电压，根据P= 即可求出电热水器的实际功率；
（3）先根据Q=cm△t求出水吸收的热量，不计热损失，水吸收的热量即为电热水器在额定电
压下工作时产生的热量，再根据W=Pt求出加热时间。
【解答】解：（1）电热丝正常工作时的电阻：
R= = =24.2Ω；
（2）当实际电压U=198V时，不考虑电热丝电阻的变化，实际功率：
P = = =1620W；
实
（3）不考虑热损失，
电热水器在额定电压下工作时产生的热量：
W=Q=cm（t﹣t ）=4.2×103J/（kg•℃）×1.5kg×（44℃﹣30℃）=8.82×104J，
0
由W=Pt得加热时间：
t= = =44.1s。
答：（1）该电热水器电热丝正常工作时的电阻是24.2Ω；
（2）电热水器在用电高峰时的实际功率为1620W；
（3）要把这些水加热到洗澡时所需的44℃需要44.1s。
【点评】本题是一道电学与热学的综合应用题。与生活相连，使学生觉得学了物理有用，且加
强了学生的节能环保的意识。计算时注意单位的统一。
27．（4分）如图所示，一个质量11kg，底面积为0.1m2物块，通过滑轮组在40N拉力作用下5s
内匀速上升了3m。求：（g取10N/kg ）
（1）若把物体放在水平地面上，则地面受到的压强是多少？
（2）拉力F的功率是多少？
（3）该滑轮组的机械效率是多少？（保留小数点后两位有效数字）
【分析】（1）把物体放在水平地面上时，地面受到的压力和自身的重力相等，根据F=G=mg求
出其大小，根据p= 求出地面受到的压强；
（2）由图可知滑轮组绳子的有效股数，根据s=nh求出绳端移动的距离，根据W=Fs求出拉力
第21页（共24页）做的总功，利用P= 求出拉力F的功率；
（3）根据W=Gh求出拉力做的有用功，利用η= ×100%求出该滑轮组的机械效率。
【解答】解：（1）把物体放在水平地面上时，地面受到的压力：
F=G=mg=11kg×10N/kg=110N，
地面受到的压强：
p= = =1100Pa；
（2）由图可知，n=3，则绳端移动的距离：
s=nh=3×3m=9m，
拉力做的总功：
W =Fs=40N×9m=360J，
总
拉力F的功率：
P= = =72W；
（3）拉力做的有用功：
W =Gh=110N×3m=330J，
有
该滑轮组的机械效率：
η= ×100%= ×100%≈91.67%。
答：（1）若把物体放在水平地面上，则地面受到的压强是1100Pa；
（2）拉力F的功率是72W；
（3）该滑轮组的机械效率是91.67%。
【点评】本题考查了压强和功率以及机械效率的计算，明确滑轮组的有效股数和有用功、总功
是关键，要注意水平面上物体的压力和自身的重力相等。
28．（5分）如图所示，一质量为40g、体积为50cm3的铁制小球放入盛水的薄玻璃容器中，在
玻璃容器下方有一已经接入电路的螺线管，小灯泡标有“6V 3W”字样，通过螺线管的电流I
与螺线管对铁制小球的作用力F的关系如下表所示。本题中，g=10N/kg，灯丝电阻保持不变，
不考虑小球与螺线管距离的远近对力F的影响。求：
I/A 0.1 0.2 0.3 0.4 0.5
F/N 0.05 0.1 0.15 0.2 0.25
（1）断开开关，铁制小球静止时所受浮力是多大？露出水面的体积是多少？
（2）闭合开关，调节滑动变阻器使铁制小球能够悬浮在水中，此时，电路中的电流是多少A？
此时小灯泡消耗的功率是多大？
第22页（共24页）【分析】（1）知道小球的质量和体积，根据ρ= 求出小球的密度，然后与水的密度相比较确定
断开开关、静止时所处的状态，根据F =G=mg求出小球受到的浮力，根据F =ρgV 求出小球
浮 浮 排
排开水的体积，然后求出小球露出的体积；
（2）小球悬浮在水中时，排开水的体积和自身的体积相等，根据F =ρgV 求出小球受到的浮
浮 排
力，此时小球受到竖直向上的浮力和竖直向下的重力、螺线管对铁制小球的作用力F，根据力
的平衡条件求出螺线管对铁制小球的作用力，查表可知此时电路中的电流，根据P=UI= 求
出灯泡的电阻，再根据P=I2R求出此时灯泡消耗的功率。
【解答】解：（1）小球的密度：
ρ= = =0.8g/cm3，
因小球的密度小于水的密度，
所以，断开开关，铁制小球静止时处于漂浮状态，
则小球受到的浮力：
F =G=mg=40×10﹣3kg×10N/kg=0.4N，
浮
由F =ρgV 可得，小球排开水的体积：
浮 排
V = = =4×10﹣5m3=40cm3，
排
所以，小球露出体积：
V =V﹣V =50cm3﹣40cm3=10cm3；
露 排
（2）小球悬浮在水中时，排开水的体积和自身的体积相等，
则小球受到的浮力：
F ′=ρ gV=1.0×103kg/m3×10N/kg×50×10﹣6m3=0.5N，
浮 水
此时小球受到竖直向上的浮力和竖直向下的重力、螺线管对铁制小球的作用力F，
由力的平衡条件可得：G+F=F ，
浮
则螺线管对铁制小球的作用力：
F=F ﹣G=0.5N﹣0.4N=0.1N，
浮
查表可知，此时电路中的电流I=0.2A，
由P=UI= 可得，灯泡的电阻：
第23页（共24页）R= = =12Ω，
L
此时灯泡消耗的功率：
P′=I2R=（0.2A）2×12Ω=0.48W。
L L
答：（1）断开开关，铁制小球静止时所受浮力是0.4N，露出水面的体积是10cm3；
（2）闭合开关，调节滑动变阻器使铁制小球能够悬浮在水中，此时，电路中的电流是0.2A，此
时小灯泡消耗的功率是0.48W。
【点评】本题考查了密度公式和物体浮沉条件、阿基米德原理、电功率公式的灵活运用，从表
格中获取有用的信息以及知道物体浸没时排开液体的体积和自身的体积相等是关键。
第24页（共24页）
