2020-2021 学年河南省郑州市九年级（上）期末物理试卷（一模）
一.填空题（每空1分，共16分）
1．（3分）冬天把双手靠近电暖器会感觉到暖和，这是通过 的方式改变了双手的内能，
把双手来回揉搓也能感觉到暖和，这是通过 的方式改变了双手的内能。电暖器的
工作原理是 。

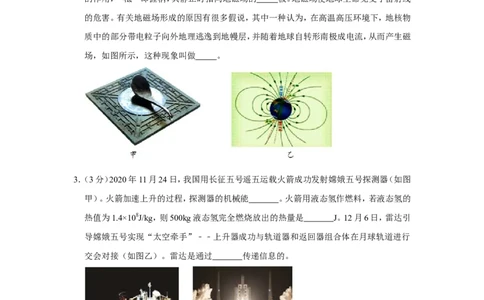

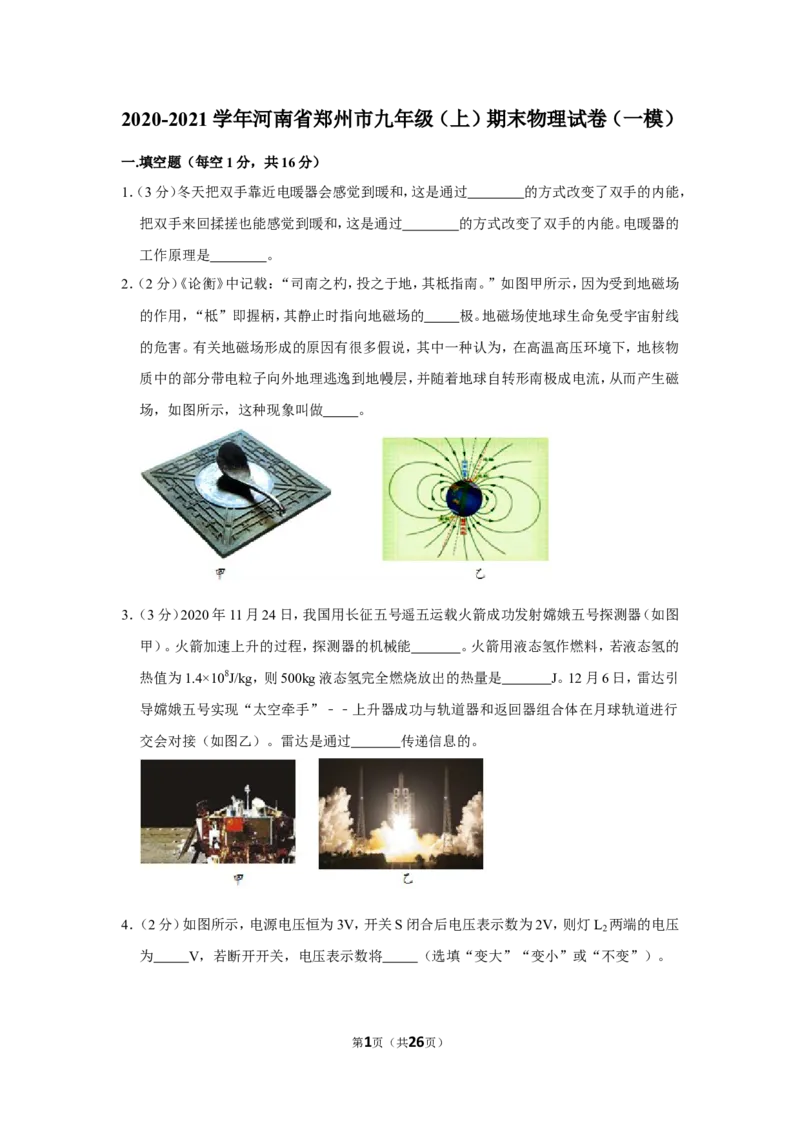

2．（2分）《论衡》中记载：“司南之杓，投之于地，其柢指南。”如图甲所示，因为受到地磁场
的作用，“柢”即握柄，其静止时指向地磁场的 极。地磁场使地球生命免受宇宙射线
的危害。有关地磁场形成的原因有很多假说，其中一种认为，在高温高压环境下，地核物
质中的部分带电粒子向外地理逃逸到地幔层，并随着地球自转形南极成电流，从而产生磁
场，如图所示，这种现象叫做 。
3．（3分）2020年11月24日，我国用长征五号遥五运载火箭成功发射嫦娥五号探测器（如图
甲）。火箭加速上升的过程，探测器的机械能 。火箭用液态氢作燃料，若液态氢的
热值为1.4×108J/kg，则500kg液态氢完全燃烧放出的热量是 J。12月6日，雷达引
导嫦娥五号实现“太空牵手”﹣﹣上升器成功与轨道器和返回器组合体在月球轨道进行
交会对接（如图乙）。雷达是通过 传递信息的。
4．（2分）如图所示，电源电压恒为3V，开关S闭合后电压表示数为2V，则灯L 两端的电压
2
为 V，若断开开关，电压表示数将 （选填“变大”“变小”或“不变”）。
第1页（共26页）5．（3分）如图所示的电路中，闭合开关S，当滑动变阻器R 的滑片P向左移动时，电压表V
2
的示数将 ，电流表的A 的示数将 ，电压表V的示数与电流表A 的示数之
2 1
比将 （选填“变大”“变小”或“不变”）。

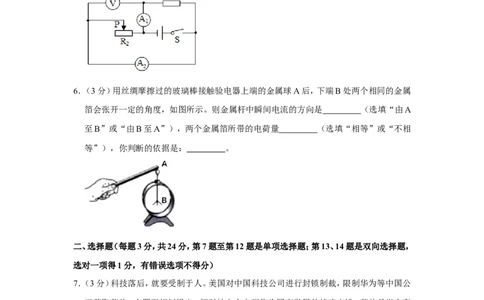

6．（3分）用丝绸摩擦过的玻璃棒接触验电器上端的金属球A后，下端B处两个相同的金属
箔会张开一定的角度，如图所示。则金属杆中瞬间电流的方向是 （选填“由A
至B”或“由B至A”），两个金属箔所带的电荷量 （选填“相等”或“不相
等”），你判断的依据是： 。
二、选择题（每题3分，共24分，第7题至第12题是单项选择题；第13、14题是双向选择题，
选对一项得1分，有错误选项不得分）
7．（3分）科技落后，就要受制于人。美国对中国科技公司进行封锁制裁，限制华为等中国公
司获取芯片。十四五规划提出：把科技自立自强作为国家发展的战略支撑。芯片是指含有
集成电路的硅片，制造芯片的主要材料是（ ）
A．超导体 B．绝缘体 C．半导体 D．导体
8．（3分）关于能源，下列说法不正确的是（ ）
A．垃圾分类有利于环保和节约能源
B．太阳能和天然气都属于可再生能源
C．光电池板将光能转化为电能
第2页（共26页）D．核反应堆中发生的是可控制的核裂变

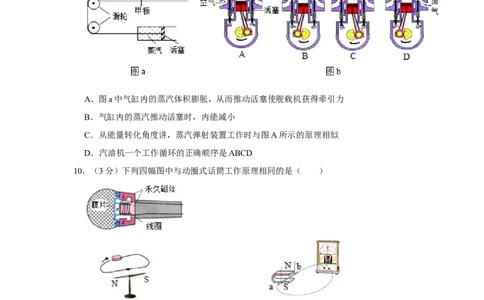

9．（3分）如图a为航母上简化的蒸汽弹射装置，能带动舰载机在两秒钟内达到起飞速度，如
图 b 为 四 冲 程 汽 油 机 的 工 作 示 意 图 。 下 列 判 断 不 正 确 的 是 （ ）
A．图a中气缸内的蒸汽体积膨胀，从而推动活塞使舰载机获得牵引力
B．气缸内的蒸汽推动活塞时，内能减小
C．从能量转化角度讲，蒸汽弹射装置工作时与图A所示的原理相似
D．汽油机一个工作循环的正确顺序是ABCD
10．（3分）下列四幅图中与动圈式话筒工作原理相同的是（ ）
A． B．
C． D．
11 ． （ 3 分 ） 关 于 安 全 用 电 、 下 列 做 法 正 确 的 是 （ ）

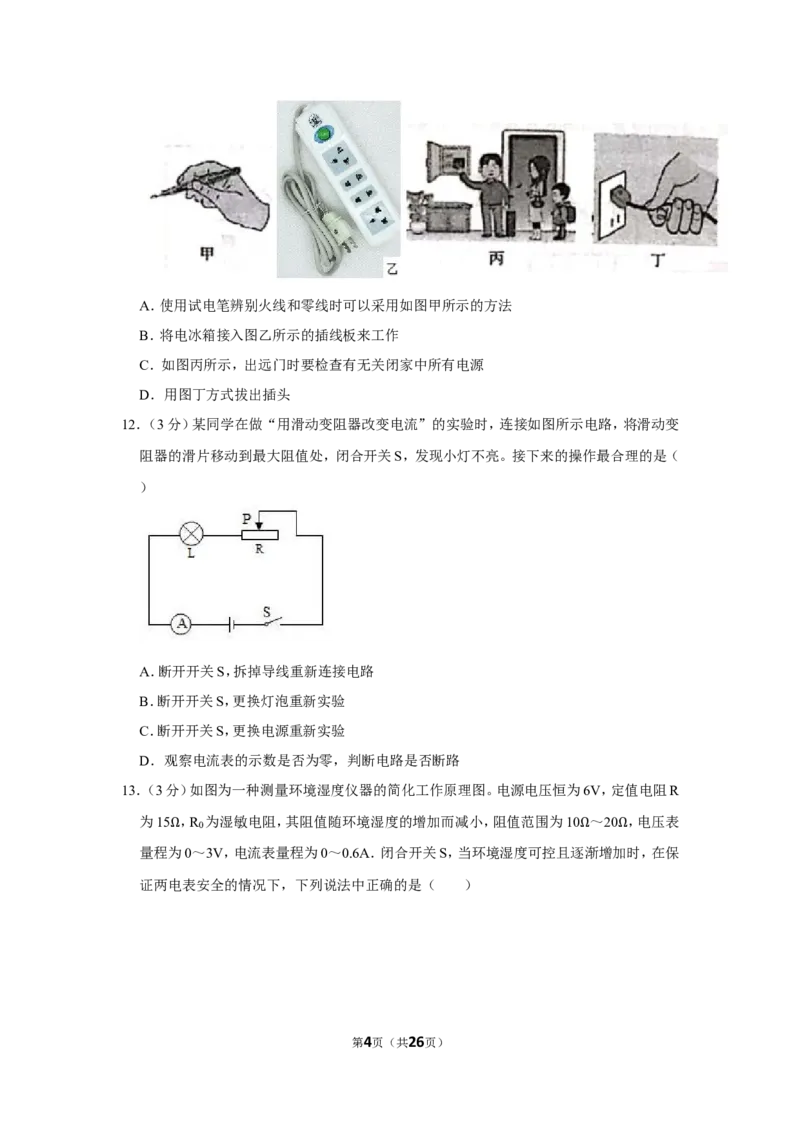

第3页（共26页）A．使用试电笔辨别火线和零线时可以采用如图甲所示的方法
B．将电冰箱接入图乙所示的插线板来工作
C．如图丙所示，出远门时要检查有无关闭家中所有电源
D．用图丁方式拔出插头

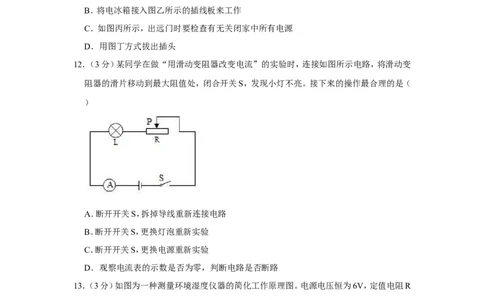

12．（3分）某同学在做“用滑动变阻器改变电流”的实验时，连接如图所示电路，将滑动变
阻器的滑片移动到最大阻值处，闭合开关S，发现小灯不亮。接下来的操作最合理的是（
）
A．断开开关S，拆掉导线重新连接电路
B．断开开关S，更换灯泡重新实验
C．断开开关S，更换电源重新实验
D．观察电流表的示数是否为零，判断电路是否断路
13．（3分）如图为一种测量环境湿度仪器的简化工作原理图。电源电压恒为6V，定值电阻R
为15 ，R 为湿敏电阻，其阻值随环境湿度的增加而减小，阻值范围为10 ～20 ，电压表
0
量程为Ω 0～3V，电流表量程为0～0.6A．闭合开关S，当环境湿度可控且逐Ω渐增加Ω时，在保
证两电表安全的情况下，下列说法中正确的是（ ）
第4页（共26页）A．电流表示数变大，R 两端的电压变大
0
B．电压表示数与电流表示数的比值不变
C．通过R 的最大电流为0.24A
0
D．R 在电路中的最小电阻值为15
0
14．（3分）如图甲所示的电路图中，电Ω源电压为6V，灯泡L的规格为“6V 3W”，其电流与
电压的关系如图乙所示，当S、S 、S 闭合，S 断开时，电流表示数为0.5A，下列说法正确
1 3 2
的是（ ）
A．灯泡L的额定电流为0.5A
B．定值电阻R 的阻值为15
1
C．当S、S
1
、S
3
闭合，S
2
断开时Ω，灯泡L与电阻R
1
串联
D．断开S 、S ，闭合S、S 调节滑片P，使灯泡的电功率为R 的2倍时，滑动变阻器接入电
1 3 2 2
路中的电阻为5
三、作图题（每Ω小题3分，共6分）
15．（3分）放有条形磁体的小车静止在水平地面上，闭合开关S，条形磁体因受磁力向左运动，
请在图中括号里标明电源左端的极性和电磁铁右端的磁极。
第5页（共26页）16．（3分）高铁轨道中的螺丝会因震动而松动，引发安全隐患。创新小组的同学们设计了一
个检测螺丝松动的报警方案电路图。其工作原理是：螺丝（螺丝在电路图中用虚线框表示，
其电阻不计）正常连接时，报警灯不亮：当螺丝松动时会与下端的导线分离而断开，此时
报警灯亮起提醒工人及时维修。请根据其工作原理在方框内完成电路图。
四、实验探究题（第17题8分，第18题8分，第19题13分，共29分）
17．（8分）为比较两种液体的吸热能力，小明用如图甲所示的两个相同的装置做实验，实验
器材还有天平和电子表。收集的实验数据记录如表：
物理量
物质 质量/g 初始温度/℃ 加热时间/min 最终温度/℃
液体1 50 20 5 38
液体2 50 20 5 45
（1）某时刻温度计的示数如图乙所示，此温度值是 ℃。
（2）加热相同的时间，则液体1吸收的热量 液体2吸收的热量（选填“大于“、
“小于”或者“等于”）
（3）分析表中数据可知， （选填“液体1”或“液体2”）的吸热能力较强。
（4）如果使两种液体快速升温，可以采用的有效做法是： 。
18．（8分）小君同学想探究电流通过导体产生的热量与电流、电阻、通电时间有关。他连接了
如图所示的电路进行实验，两个透明容器中密封着等量的空气，U形管中液面最初相平，
两个密闭容器中都有一段电阻丝。
（1）该实验探究的问题是电流通过导体产生的热量与 是否有关。
第6页（共26页）（2）由于电流产生的热量不易直接直接测量，因此在实验中，电流通过导体产生热量的多
少用 来反映，有很多物理实验都用到了这种方法，试举一例： 。
（3）为寻找普遍规律应该进行多次实验，多次实验的具体做法是： 。
19．（13分）小明想测出两个阻值未知的定值电阻R 、R（R 约6 ，R 约500 ）的阻值和家里
1 2 1 2
电暖器的额定功率，他做了如下实验。 Ω Ω
（1）图甲是测量R 阻值的部分实物图，电源为两节干电池。
1
①用一根导线将电路连接完整（连线不得交叉）。
②闭合开关前，滑动变阻器的滑片 P 应滑到 （选填“A”或“B”）端。
③闭合开关，移动滑片P，发现电压表有示数，电流表无示数，故障可能是导线 （选
填“a”“b”或“c”）内部断路。
④排除故障后，闭合开关，移动滑片P，当电压表示数为1.2V时，电流表示数如图乙所示，
则R ＝ 。
1
Ω
（2）小明从图甲中的器材和电阻箱（符号 ，规格“0～9999 5A）、若干开关及导线中，
Ω
选择器材，连成图丙所示的电路，测出了R 的阻值。请完成小明的实验步骤；
2
①只闭合开关S 、S，调节滑动变阻器和电阻箱（阻值为R），使电压表有一个合适的读数
1
第7页（共26页）U ；
1
②保持滑动变阻器滑片位置不变，断开S， ，记录电压表的读数U ；
2
③R ＝ 。（用测量的字母表示）
2
（3）小明想利用家里的电子式电能表测估电暖器的额定功率，他发现电能表参数被遮挡，
每消耗1kW•h的电能指示灯闪烁次数看不到，于是他请同桌小华帮助一起设计实验，他
们找来100W的灯泡和秒表，先让电暖器单独正常工作，记下烁10次所用时间为t ；再让
1
电灯泡单独正常工作，记下闪烁10次所用时间为t ，则电暖器的电功率P＝ W。（写
2
出表达式）
五、解答题（共2小题，满分25分）
20．（9分）在如图所示的电路中，电源电压为6V，保持不变，滑动变阻器R 标有“50 1A”
2
字样，只闭合开关S，电流表示数为0.3A。 Ω
（1）求电阻R 的阻值；
1
（2）求通电20s，电流通过电阻R 所做的功W；
1
（3）闭合开关S、S ，移动滑动变阻器滑片P，使R 和R 消耗的总功率最小，求此最小总功
1 1 2
率P最小 。
21．（16分）疫情让大家更加认识到增强体质的重要性，这需要科学的膳食结构保障，比如我
们应该多吃水果，补充维生素C，可是冬天打出来的果汁太凉，科技小组的同学设计了一
款“智能榨汁杯“如图甲所示。其自动控温工作原理如图乙所示，控制电路中的电磁铁线
圈电阻不计。R 是保护电阻，R 为热敏电阻，其阻值随温度变化的规律如图丙所示，电源
0 t
电压U ，恒为6V；工作电路中，U ＝220V。R 、R 是加热电阻。当线圈中的电流I＞8mA
1 2 1 2
时，加热电路接通，加热功率400W，加热效率为90%，保温功率80W。
第8页（共26页）（1）智能榨汁机开始加热时金属板应与 （选填“a”或“b“）端相连接。若要使智能
榨汁机刚开始保温时的温度降低一些，可采取的措施是： （写一条即可）。
（2）若R 为200 ，则智能榨汁机刚开始保温时果汁的温度约为多少？
0
（3）电阻丝R
1
的Ω阻值是多少？
（4）该热水器在加热状态下，将500mL 20℃的果汁加热到50℃需要加热多长时间。[c＝
4×103J/（kg•℃）， ＝1.2×103kg/m3]
ρ
第9页（共26页）2020-2021 学年河南省郑州市九年级（上）期末物理试卷（一模）
参考答案与试题解析
一.填空题（每空1分，共16分）
1．（3分）冬天把双手靠近电暖器会感觉到暖和，这是通过 热传递 的方式改变了双手的内
能，把双手来回揉搓也能感觉到暖和，这是通过 做功 的方式改变了双手的内能。电暖
器的工作原理是 电流的热效应 。
【解答】解：用电暖器暖手是把电暖器的热量转移到手上，即通过热传递的方式改变手的
内能；搓手时两手摩擦做功，机械能转化为内能，是通过做功的方式改变物体的内能；电
暖器是利用了电流的热效应。
故答案为：热传递；做功；电流的热效应。

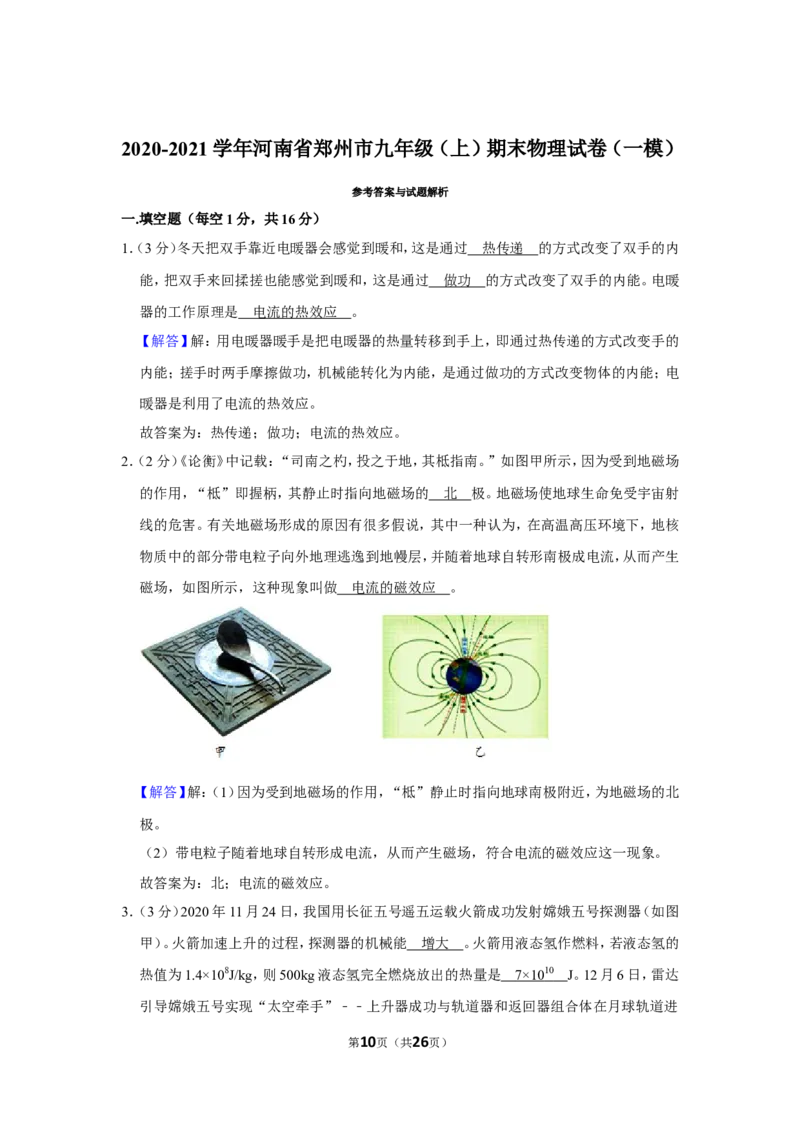

2．（2分）《论衡》中记载：“司南之杓，投之于地，其柢指南。”如图甲所示，因为受到地磁场
的作用，“柢”即握柄，其静止时指向地磁场的 北 极。地磁场使地球生命免受宇宙射
线的危害。有关地磁场形成的原因有很多假说，其中一种认为，在高温高压环境下，地核
物质中的部分带电粒子向外地理逃逸到地幔层，并随着地球自转形南极成电流，从而产生
磁场，如图所示，这种现象叫做 电流的磁效应 。
【解答】解：（1）因为受到地磁场的作用，“柢”静止时指向地球南极附近，为地磁场的北
极。
（2）带电粒子随着地球自转形成电流，从而产生磁场，符合电流的磁效应这一现象。
故答案为：北；电流的磁效应。
3．（3分）2020年11月24日，我国用长征五号遥五运载火箭成功发射嫦娥五号探测器（如图
甲）。火箭加速上升的过程，探测器的机械能 增大 。火箭用液态氢作燃料，若液态氢的
热值为1.4×108J/kg，则500kg液态氢完全燃烧放出的热量是 7×1 0 1 0 J。12月6日，雷达
引导嫦娥五号实现“太空牵手”﹣﹣上升器成功与轨道器和返回器组合体在月球轨道进

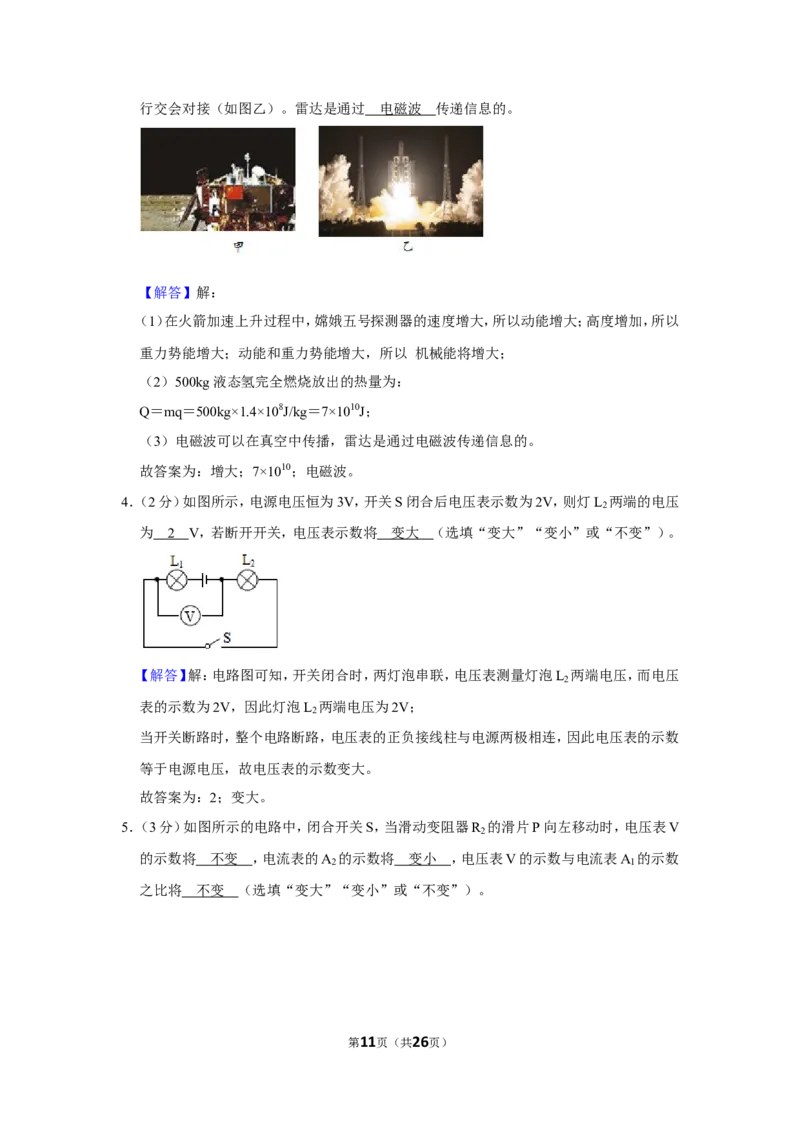

第10页（共26页）行交会对接（如图乙）。雷达是通过 电磁波 传递信息的。
【解答】解：
（1）在火箭加速上升过程中，嫦娥五号探测器的速度增大，所以动能增大；高度增加，所以
重力势能增大；动能和重力势能增大，所以 机械能将增大；
（2）500kg液态氢完全燃烧放出的热量为：
Q＝mq＝500kg×1.4×108J/kg＝7×1010J；
（3）电磁波可以在真空中传播，雷达是通过电磁波传递信息的。
故答案为：增大；7×1010；电磁波。
4．（2分）如图所示，电源电压恒为3V，开关S闭合后电压表示数为2V，则灯L 两端的电压
2
为 2 V，若断开开关，电压表示数将 变大 （选填“变大”“变小”或“不变”）。
【解答】解：电路图可知，开关闭合时，两灯泡串联，电压表测量灯泡L 两端电压，而电压
2
表的示数为2V，因此灯泡L 两端电压为2V；
2
当开关断路时，整个电路断路，电压表的正负接线柱与电源两极相连，因此电压表的示数
等于电源电压，故电压表的示数变大。
故答案为：2；变大。
5．（3分）如图所示的电路中，闭合开关S，当滑动变阻器R 的滑片P向左移动时，电压表V
2
的示数将 不变 ，电流表的A 的示数将 变小 ，电压表V的示数与电流表A 的示数
2 1
之比将 不变 （选填“变大”“变小”或“不变”）。
第11页（共26页）【解答】解：两电阻并联，A 测R 的电流，A 测R 的电流，电压表测电源电压，滑动变阻器
1 1 2 2
滑片移动时，电源电压不变，则电压表示数不变；当滑动变阻器R 的滑片P向左移动时，
2
滑动变阻器接入电路的电阻变大，根据欧姆定律可知，通过滑动变阻器的电流减小，即电
流表的A 的示数将变小；根据并联电路中各支路独立工作、互不影响，故电流表A 的示
2 1
数不变；电压表与 A 的示数都不变，其比值也不变。
1
故答案为：不变；变小；不变。
6．（3分）用丝绸摩擦过的玻璃棒接触验电器上端的金属球A后，下端B处两个相同的金属
箔会张开一定的角度，如图所示。则金属杆中瞬间电流的方向是 由 A 至 B （选填“由
A至B”或“由B至A”），两个金属箔所带的电荷量 相等 （选填“相等”或“不相
等”），你判断的依据是： 两片箔片相同，张开的角度相同 。
【解答】解：丝绸摩擦过的玻璃棒失去电子带正电，验电器本身不带电。接触后，电子从验
电器移至玻璃棒，验电器失去电子带上正电。电流的方向与电子流动的方向相反，所以瞬
间电流的方向是从玻璃棒至验电器，即由A至B。
两片箔片相同，张开的角度相同，会平分电量，两个金属箔所带的电荷量相等。
故答案为：由A至B；相等；两片箔片相同，张开的角度相同。
二、选择题（每题3分，共24分，第7题至第12题是单项选择题；第13、14题是双向选择题，
选对一项得1分，有错误选项不得分）
7．（3分）科技落后，就要受制于人。美国对中国科技公司进行封锁制裁，限制华为等中国公
司获取芯片。十四五规划提出：把科技自立自强作为国家发展的战略支撑。芯片是指含有
集成电路的硅片，制造芯片的主要材料是（ ）
A．超导体 B．绝缘体 C．半导体 D．导体
第12页（共26页）【解答】解：常见的半导体材料有：硅、锗、砷、镓等。芯片的核心部件是其中的电子芯片，是
半导体硅制成的。
故选：C。
8．（3分）关于能源，下列说法不正确的是（ ）
A．垃圾分类有利于环保和节约能源
B．太阳能和天然气都属于可再生能源
C．光电池板将光能转化为电能
D．核反应堆中发生的是可控制的核裂变
【解答】解：A、垃圾分类后，有一部分垃圾可回收再利用，有一部分有害物质可得到妥善处
理，有助于减少环境污染和节约能源。故A正确；
B、太阳能是可再生能源，天然气是不可再生能源。故B不正确；
C、太阳能电池板可以把太阳能转化为电能。故C正确；
D、核反应堆中发生的是可控的核裂变。故D正确。
故选：B。
9．（3分）如图a为航母上简化的蒸汽弹射装置，能带动舰载机在两秒钟内达到起飞速度，如
图 b 为 四 冲 程 汽 油 机 的 工 作 示 意 图 。 下 列 判 断 不 正 确 的 是 （ ）
A．图a中气缸内的蒸汽体积膨胀，从而推动活塞使舰载机获得牵引力
B．气缸内的蒸汽推动活塞时，内能减小
C．从能量转化角度讲，蒸汽弹射装置工作时与图A所示的原理相似
D．汽油机一个工作循环的正确顺序是ABCD
【解答】解：A是吸气冲程、B是压缩冲程、D是做功冲程、C是排气冲程，蒸汽弹射装置是
内能转化为机械能，与C图做功冲程相似；
第13页（共26页）AB、a图中，气缸内蒸汽体积膨胀，对外做功，其内能减小，同时推动活塞，使舰载机获得
巨大的牵引力，该过程中内能转化为机械能，燃气的内能减小，故AB正确；
C、蒸汽弹射装置工作时内能转化为机械能，与汽油机的做功冲程相似，而图A中汽油机
的进气门打开，排气门关闭，活塞向下移动，是汽油机的吸气冲程，与蒸汽弹射装置工作
时的原理不同，故C错误；
D、四冲程汽油机一个工作循环由吸气、压缩、做功、排气四个冲程组成，所以汽油机一个
工作循环的正确顺序是ABCD，故D正确。
故选：C。
10．（3分）下列四幅图中与动圈式话筒工作原理相同的是（ ）
A． B．
C． D．
【解答】解：当你对着话筒说话时，产生的声音使膜片振动，与膜片相连的线圈也跟着一起
振动，而线圈处在磁场中，线圈振动时切割磁感线，能产生随着声音变化而变化的电流，
感应电流经过放大后，通过扬声器还原成声音。话筒运用的是电磁感应的原理，即导体在
闭合线圈中做切割磁感线运动，产生的感应电流；
A、该图是奥斯特实验，说明电流的周围存在磁场，故A不符合题意；
B、图中没有电源，是发电机的原理图，当闭合电路的一部分导体在磁场中做切割磁感线
运动，导体中会产生感应电流，是电磁感应现象，故B符合题意；
C、闭合开关，通电导体在磁场中受到力的作用，导体会运动，是电动机的原理图，故C不
符合题意；
D、该图探究电磁铁磁性与电流的关系，原理是电流的磁效应，故D不符合题意。
故选：B。

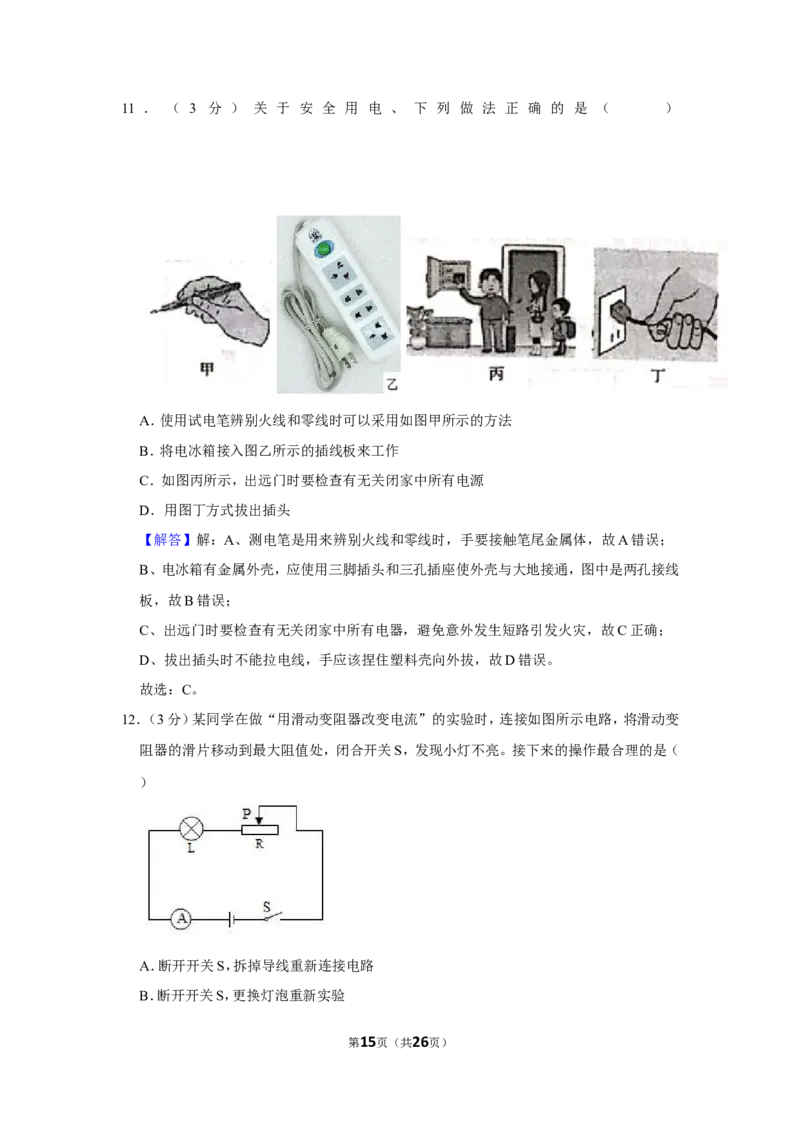

第14页（共26页）11 ． （ 3 分 ） 关 于 安 全 用 电 、 下 列 做 法 正 确 的 是 （ ）
A．使用试电笔辨别火线和零线时可以采用如图甲所示的方法
B．将电冰箱接入图乙所示的插线板来工作
C．如图丙所示，出远门时要检查有无关闭家中所有电源
D．用图丁方式拔出插头
【解答】解：A、测电笔是用来辨别火线和零线时，手要接触笔尾金属体，故A错误；
B、电冰箱有金属外壳，应使用三脚插头和三孔插座使外壳与大地接通，图中是两孔接线
板，故B错误；
C、出远门时要检查有无关闭家中所有电器，避免意外发生短路引发火灾，故C正确；
D、拔出插头时不能拉电线，手应该捏住塑料壳向外拔，故D错误。
故选：C。
12．（3分）某同学在做“用滑动变阻器改变电流”的实验时，连接如图所示电路，将滑动变
阻器的滑片移动到最大阻值处，闭合开关S，发现小灯不亮。接下来的操作最合理的是（
）
A．断开开关S，拆掉导线重新连接电路
B．断开开关S，更换灯泡重新实验
第15页（共26页）C．断开开关S，更换电源重新实验
D．观察电流表的示数是否为零，判断电路是否断路
【解答】解：
A.如果灯丝断了或导线发生断路，拆掉导线重新连接电路，灯泡仍然不亮，故A不合理；
BC.当电路发生断路故障时，更换灯泡或更换电源后灯泡同样不发光，故BC不合理；
D.该电路为串联电路，闭合开关，灯泡不亮时，先观察电流表是否为零，如果为零，说明电
路出现断路现象，然后检测出断路的位置，并进行处理，故D合理。
故选：D。
13．（3分）如图为一种测量环境湿度仪器的简化工作原理图。电源电压恒为6V，定值电阻R
为15 ，R 为湿敏电阻，其阻值随环境湿度的增加而减小，阻值范围为10 ～20 ，电压表
0
量程为Ω 0～3V，电流表量程为0～0.6A．闭合开关S，当环境湿度可控且逐Ω渐增加Ω时，在保
证两电表安全的情况下，下列说法中正确的是（ ）
A．电流表示数变大，R 两端的电压变大
0
B．电压表示数与电流表示数的比值不变
C．通过R 的最大电流为0.24A
0
D．R 在电路中的最小电阻值为15
0
【解答】解：由电路图可知，R
0
与R串Ω联，电压表测R两端的电压，电流表测电路中的电流。
A．当环境的湿度增加时，因R 随环境湿度的增加而减小，根据串联电路分压特点，R 两
0 0
端电压U 会变小，故A错误；
0
B．由图可知，电压表测R两端电压，电流表测R电流，由R＝ 可知，电压表示数与电流
表示数的比值等于R的阻值，则电压表示数与电流表示数的比值不变，故B正确；
C．当R ＝10 时，电路中的总电阻最小，电路中的电流最大，即经过R0的电流最大，串联
0
电路中总电阻Ω等于各分电阻之和，
电路中的最大电流：I大 ＝ ＝ ＝0.24A，
第16页（共26页）但此时定值电阻两端的电压为：UR＝IR＝0.24A×15 ＝3.6V，超出电压表量程，
故C错误； Ω
D．电路分析可知，电流表与电压表随湿敏电阻阻值变小都要变大，且两者比值为定值电
阻的阻值，故电压表比电流表先满偏。当电压表满偏时，湿敏电阻阻值最小。此时电流I＝
＝0.2A，故湿敏电阻阻值为：R ＝ ＝15 ，故D正确。
0
Ω
故选：BD。

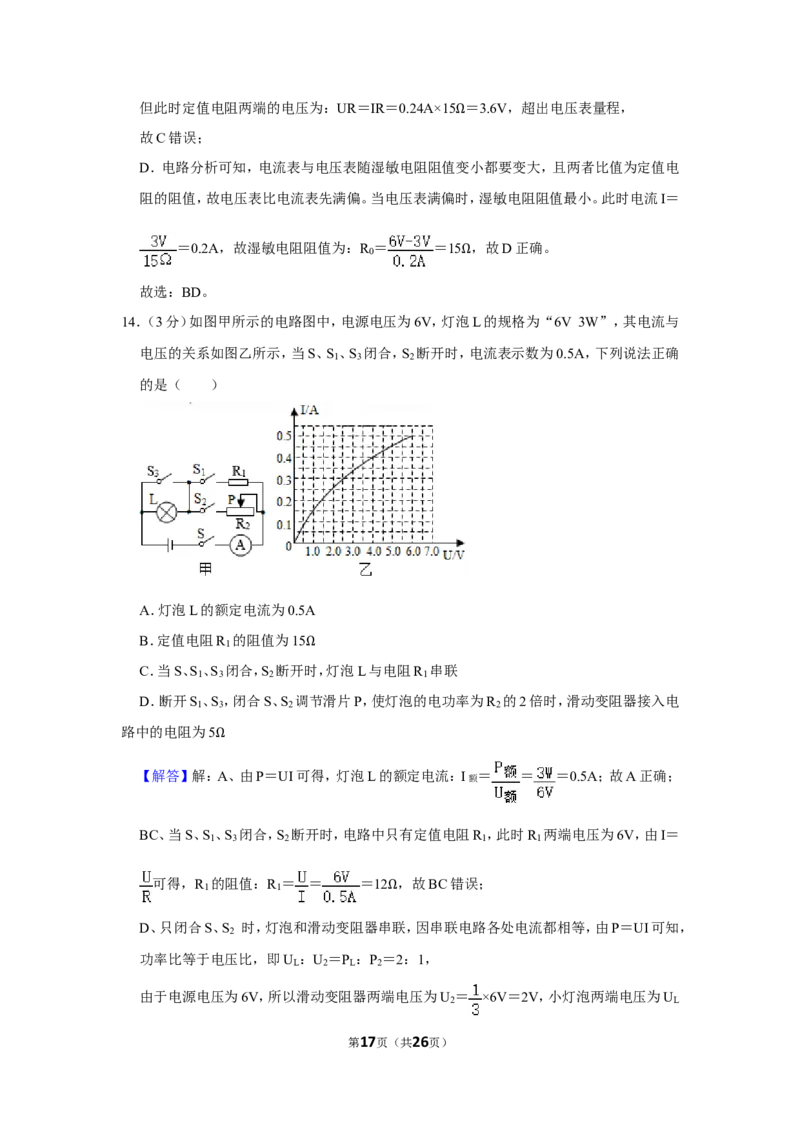

14．（3分）如图甲所示的电路图中，电源电压为6V，灯泡L的规格为“6V 3W”，其电流与
电压的关系如图乙所示，当S、S 、S 闭合，S 断开时，电流表示数为0.5A，下列说法正确
1 3 2
的是（ ）
A．灯泡L的额定电流为0.5A
B．定值电阻R 的阻值为15
1
C．当S、S
1
、S
3
闭合，S
2
断开时Ω，灯泡L与电阻R
1
串联
D．断开S 、S ，闭合S、S 调节滑片P，使灯泡的电功率为R 的2倍时，滑动变阻器接入电
1 3 2 2
路中的电阻为5
Ω
【解答】解：A、由P＝UI可得，灯泡L的额定电流：I额 ＝ ＝ ＝0.5A；故A正确；
BC、当S、S 、S 闭合，S 断开时，电路中只有定值电阻R ，此时R 两端电压为6V，由I＝
1 3 2 1 1
可得，R 的阻值：R ＝ ＝ ＝12 ，故BC错误；
1 1
Ω
D、只闭合S、S 时，灯泡和滑动变阻器串联，因串联电路各处电流都相等，由P＝UI可知，
2
功率比等于电压比，即U ：U ＝P ：P ＝2：1，
L 2 L 2
由于电源电压为6V，所以滑动变阻器两端电压为U ＝ ×6V＝2V，小灯泡两端电压为U
2 L
第17页（共26页）＝ ×6V＝4V，由乙图可知，此时电路电流为0.4A，
由I＝ 可得，滑动变阻器接入电路的阻值：R ＝ ＝ ＝5 ，故D正确。
2
Ω
故选：AD。
三、作图题（每小题3分，共6分）
15．（3分）放有条形磁体的小车静止在水平地面上，闭合开关S，条形磁体因受磁力向左运动，
请在图中括号里标明电源左端的极性和电磁铁右端的磁极。
【解答】解：
（1）闭合开关S，条形磁体因受磁力向左运动，说明条形磁体受到了一个向左的排斥力，已
知条形磁体左端为S极、右端为N极，根据同名磁极相互排斥可确定通电螺线管的左端是
N极、右端为S极；
（2）根据安培定则，大拇指指向通电螺线管的N极，则电流从电磁铁右侧流入，所以电源
的左端为负极，如图所示：
16．（3分）高铁轨道中的螺丝会因震动而松动，引发安全隐患。创新小组的同学们设计了一
个检测螺丝松动的报警方案电路图。其工作原理是：螺丝（螺丝在电路图中用虚线框表示，
其电阻不计）正常连接时，报警灯不亮：当螺丝松动时会与下端的导线分离而断开，此时
报警灯亮起提醒工人及时维修。请根据其工作原理在方框内完成电路图。
第18页（共26页）【解答】解：由题意可知，螺丝连接在电路中，当螺丝松动时，它会与下端的导线分离而断
开，螺丝不接入电路中，即螺丝所在电路部分发生了断路，指示灯会发光，说明螺丝与灯
泡并联在电路中的，由于螺丝的电阻很小，能将灯泡短路，为了保护电路，防止电源短路，
在电路中串联一个保护电阻，电路图如下图所示：
四、实验探究题（第17题8分，第18题8分，第19题13分，共29分）
17．（8分）为比较两种液体的吸热能力，小明用如图甲所示的两个相同的装置做实验，实验
器材还有天平和电子表。收集的实验数据记录如表：
物理量
物质 质量/g 初始温度/℃ 加热时间/min 最终温度/℃
液体1 50 20 5 38
液体2 50 20 5 45
（1）某时刻温度计的示数如图乙所示，此温度值是 2 6 ℃。
（2）加热相同的时间，则液体1吸收的热量 等于 液体2吸收的热量（选填“大于“、
“小于”或者“等于”）
（3）分析表中数据可知， 液体 1 （选填“液体1”或“液体2”）的吸热能力较强。
（4）如果使两种液体快速升温，可以采用的有效做法是： 减小液体的质量 。
【解答】解：（1）温度计分度值为1℃，该温度计分度值为 26℃；
（2）加热相同的时间，由转换法，则液体1吸收的热量等于液体2吸收的热量；
（3）分析表中数据可知，加热相同时间，液体1升温小，故液体1的吸热能力较强；
（4）根据Q＝cm△t，对一定的液体来而言，升高相同的温度，减小液体的质量，吸热相同，
第19页（共26页）可使两种液体快速升温。
故答案为：（1）26；（2）等于；（3）液体 1；（4）减少液体的质量。
18．（8分）小君同学想探究电流通过导体产生的热量与电流、电阻、通电时间有关。他连接了
如图所示的电路进行实验，两个透明容器中密封着等量的空气，U形管中液面最初相平，
两个密闭容器中都有一段电阻丝。
（1）该实验探究的问题是电流通过导体产生的热量与 电流的大小 是否有关。
（2）由于电流产生的热量不易直接直接测量，因此在实验中，电流通过导体产生热量的多
少用 U 形管液面的高度变化 来反映，有很多物理实验都用到了这种方法，试举一例：
比较电磁铁磁性的强弱可以转换为观察电磁铁吸引大头针的数目的多少 。
（3）为寻找普遍规律应该进行多次实验，多次实验的具体做法是： 在电路中串联一个滑
动变阻器，多次移动滑片改变电流，观察实验现象 。
【解答】解：（1）两个密闭容器中电阻丝的电阻一样大，在其中一个容器的外部将一个相同
阻值的电阻丝和 这个容器内的电阻丝并联，这样流经左边电阻的电流是流经右边电阻
电流的 2 倍，两个电阻阻值相同，所以探究的是电流对导体产生热量的影响，所以该实验
探究的是电流的大小对导体产生热量的影响。
（2）密闭容器内部的空气根据热胀冷缩原理，气体受热膨胀会使 U 型管内液面发生变化，
所以通过 U 型管液面的高度变化来反应导体产生热量的多少，此方法为转换法。在初中
物理中很多实验都用到的转换法，例如比较电磁铁磁性的强弱可以转换为观察电磁铁吸
引大头针的数目的多少；探究压力作用效果时通过海绵的凹陷程度来反应；探究声音产生
的原因，通过乒乓球被弹开来反应。
（3）为了使实验具有普遍性，可以在电路中串联一个滑动变阻器可以改变电路中电流的大
小；或者更换不通电源进行实验。
故答案为：
（1）电流的大小。
（2）U 型管液面的高度变化；比较电磁铁磁性的强弱可以转换为观察电磁铁吸引大头针
第20页（共26页）的数目的多少。
（3）在电路中串联一个滑动变阻器，多次移动滑片改变电流，观察实验现象。
19．（13分）小明想测出两个阻值未知的定值电阻R 、R（R 约6 ，R 约500 ）的阻值和家里
1 2 1 2
电暖器的额定功率，他做了如下实验。 Ω Ω
（1）图甲是测量R 阻值的部分实物图，电源为两节干电池。
1
①用一根导线将电路连接完整（连线不得交叉）。
②闭合开关前，滑动变阻器的滑片 P 应滑到 （选填“A”或“B”）端。
③闭合开关，移动滑片P，发现电压表有示数，电流表无示数，故障可能是导线 （选
填“a”“b”或“c”）内部断路。
④排除故障后，闭合开关，移动滑片P，当电压表示数为1.2V时，电流表示数如图乙所示，
则R ＝ 5 。
1
Ω
（2）小明从图甲中的器材和电阻箱（符号 ，规格“0～9999 5A）、若干开关及导线中，
Ω
选择器材，连成图丙所示的电路，测出了R 的阻值。请完成小明的实验步骤；
2
①只闭合开关S 、S，调节滑动变阻器和电阻箱（阻值为R），使电压表有一个合适的读数
1
U ；
1
②保持滑动变阻器滑片位置不变，断开S， 闭合开关 S 、 S ，记录电压表的读数U ；
1 2 2
③R ＝ 。（用测量的字母表示）
2
（3）小明想利用家里的电子式电能表测估电暖器的额定功率，他发现电能表参数被遮挡，
每消耗1kW•h的电能指示灯闪烁次数看不到，于是他请同桌小华帮助一起设计实验，他
第21页（共26页）们找来100W的灯泡和秒表，先让电暖器单独正常工作，记下烁10次所用时间为t ；再让
1
电灯泡单独正常工作，记下闪烁10次所用时间为t ，则电暖器的电功率P＝
2
W。（写出表达式）
【解答】解：（1）①变阻器按一上一下连入电路中与电阻串联，如下图所示：
②闭合开关前，滑动变阻器的滑片P应滑到阻值最大处的B端；
③若导线a、c内部断路，则整个电路断路，两表都没有示数，若导线b内部断路，可导致
电压表串联在电路中，电流表没有示数，但电压表串联在电路中测电源电压，电压表有示
数，符合题意；
④排除故障后，闭合开关，移动滑片P，当电压表示数为1.2V时，电流表示数如图乙所示，
电流表选用小量程，分度值为0.02A，电流为0.24A，由欧姆定律，则R ＝ ＝ ＝
1
5 ；
（Ω2）①只闭合开关S
1
、S，调节滑动变阻器和电阻箱（阻值为R），使电压表有一个合适的
读数U ，此时电压表测量定值电阻R 两端的电压；
1 2
②保持滑动变阻器滑片位置不变，断开S，闭合开关S 、S ，记录电压表的读数U ；，此时
1 2 2
电压表测量定值电阻R 和电阻箱两端的总电压
2
③电路的电流为：I＝ ，
R 的电阻为：R ＝ ＝ ；
2 2
（3）首先让电暖气单独工作，记下转盘转动10圈所用的时间t ，再让电灯泡单独工作，记
1
下转盘转动10圈所用的时间t
2
，两次消耗的电能相等，则Pt
1
＝P灯t
2
第22页（共26页）电暖气的功率为P＝ ＝ W。
故答案为：（1）①如上图所示；②B；③b；④5；（2）②闭合开关S 、S ；③ ；
1 2
（3） 。
五、解答题（共2小题，满分25分）
20．（9分）在如图所示的电路中，电源电压为6V，保持不变，滑动变阻器R 标有“50 1A”
2
字样，只闭合开关S，电流表示数为0.3A。 Ω
（1）求电阻R 的阻值；
1
（2）求通电20s，电流通过电阻R 所做的功W；
1
（3）闭合开关S、S ，移动滑动变阻器滑片P，使R 和R 消耗的总功率最小，求此最小总功
1 1 2
率P最小 。
【解答】解：（1）只闭合开关S ，电路为只有R 的简单电路，电阻R 的阻值为：
1 1 1
R ＝ ＝ ＝20 ；
1
Ω
（2）通电20s，电流通过电阻R 所做的功为：
1
W＝UI t＝6V×0.3A×20s＝36J；
1
（3）闭合开关S ，R 、R 并联，要使R 和R 消耗的总功率最小，即电路中总电阻最大，即
2 1 2 1 2
滑动变阻器滑片P移至最右端，R 的连入电路的阻值最大时总功率最小，
2
通过R 的最小电流为：
2
I ＝ ＝ ＝0.12A；
2
电路中最小电流I＝I +I ＝0.3A+0.12A＝0.42A；
1 2
第23页（共26页）则最小总功率P最小 ＝UI＝6V×0.42A＝2.52W。
答：（1）电阻R 的阻值为20 ；
1
（2）求通电20s，电流通过电Ω阻R
1
所做的功W为36J；
（3）闭合开关S、S ，移动滑动变阻器滑片P，使R 和R 消耗的总功率最小，此最小总功率
1 1 2
P最小 为2.52W。
21．（16分）疫情让大家更加认识到增强体质的重要性，这需要科学的膳食结构保障，比如我
们应该多吃水果，补充维生素C，可是冬天打出来的果汁太凉，科技小组的同学设计了一
款“智能榨汁杯“如图甲所示。其自动控温工作原理如图乙所示，控制电路中的电磁铁线
圈电阻不计。R 是保护电阻，R 为热敏电阻，其阻值随温度变化的规律如图丙所示，电源
0 t
电压U ，恒为6V；工作电路中，U ＝220V。R 、R 是加热电阻。当线圈中的电流I＞8mA
1 2 1 2
时，加热电路接通，加热功率400W，加热效率为90%，保温功率80W。
（1）智能榨汁机开始加热时金属板应与 （选填“a”或“b“）端相连接。若要使智能
榨汁机刚开始保温时的温度降低一些，可采取的措施是： 增大保护电阻 R （或减小电源
0
电压） （写一条即可）。
（2）若R 为200 ，则智能榨汁机刚开始保温时果汁的温度约为多少？
0
（3）电阻丝R
1
的Ω阻值是多少？
（4）该热水器在加热状态下，将500mL 20℃的果汁加热到50℃需要加热多长时间。[c＝
4×103J/（kg•℃）， ＝1.2×103kg/m3]
【解答】解：（1）由甲图ρ 可知，电磁铁的衔铁被吸下，继电器下方触点和触点b接通时，电路
为R 的基本电路；继电器上方触点和触点a接通时，R 与R 串联；
2 1 2
因串联电路中的总电阻等于各部分电阻之和，所以继电器下方触点和触点b接通时，为
R 的基本电路，电路处于加热状态；
2

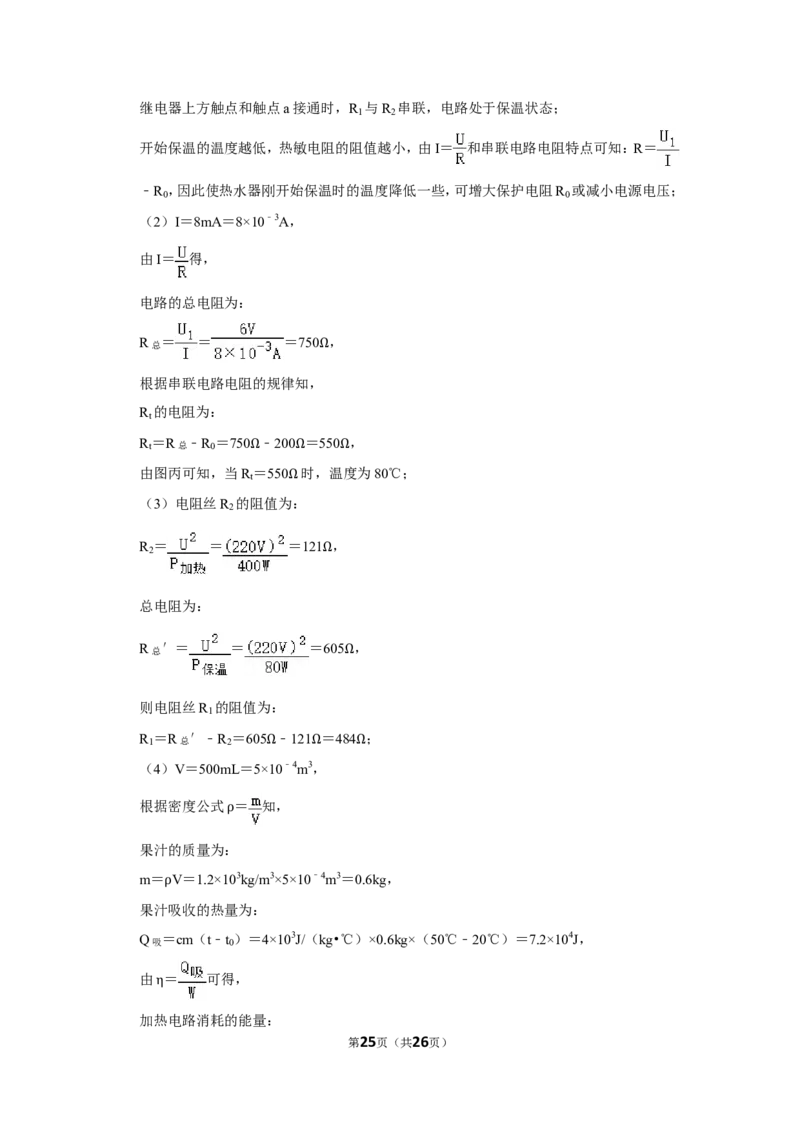

第24页（共26页）继电器上方触点和触点a接通时，R 与R 串联，电路处于保温状态；
1 2
开始保温的温度越低，热敏电阻的阻值越小，由I＝ 和串联电路电阻特点可知：R＝
﹣R ，因此使热水器刚开始保温时的温度降低一些，可增大保护电阻R 或减小电源电压；
0 0
（2）I＝8mA＝8×10﹣3A，
由I＝ 得，
电路的总电阻为：
R总 ＝ ＝ ＝750 ，
Ω
根据串联电路电阻的规律知，
R 的电阻为：
t
R
t
＝R总 ﹣R
0
＝750 ﹣200 ＝550 ，
由图丙可知，当R tΩ＝550 Ω时，温Ω度为80℃；
（3）电阻丝R
2
的阻值为Ω：
R ＝ ＝ ＝121 ，
2
Ω
总电阻为：
R总 ′＝ ＝ ＝605 ，
Ω
则电阻丝R 的阻值为：
1
R
1
＝R总 ′﹣R
2
＝605 ﹣121 ＝484 ；
（4）V＝500mL＝5×Ω10﹣4m3Ω，
Ω
根据密度公式 ＝ 知，
ρ
果汁的质量为：
m＝ V＝1.2×103kg/m3×5×10﹣4m3＝0.6kg，
果汁ρ吸收的热量为：
Q吸 ＝cm（t﹣t
0
）＝4×103J/（kg•℃）×0.6kg×（50℃﹣20℃）＝7.2×104J，
由 ＝ 可得，
η
加热电路消耗的能量：
第25页（共26页）W＝ ＝ ＝8×104J，
由P＝ 可得，
加热时间：
t＝ ＝ ＝200s。
答：（1）b； 增大保护电阻R （或减小电源电压）；
0
（2）若R 为200 ，则智能榨汁机刚开始保温时果汁的温度约为80℃；
0
（3）电阻丝R
1
的Ω阻值是484 ；
（4）该热水器在加热状态下，Ω 将500mL20℃的果汁加热到50℃需要加热200s。
声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布
日期：2021/5/20 17:52:56；用户：18727515989；邮箱：18727515989；学号：22506600
第26页（共26页）
