文档内容
检测内容：第十三～十七章(满分70分）

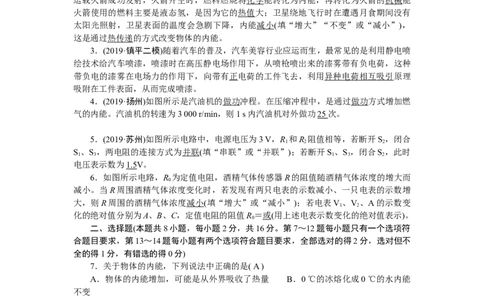

得分________ 卷后分________ 评价________
一、填空题(本题共6小题，每空1分，共17分)
1．郑州市的龙湖对该区气温起到很好的调节作用，这是由于水的__比热容__较大；秋
天漫步在公园里，闻到阵阵桂花花香，这属于__扩散__现象，这个现象说明了__分子不停
地做无规则运动__。
2．世界首颗量子科学实验卫星“墨子号”在我国酒泉卫星发射中心用“长征二号丁”
运载火箭成功发射，火箭升空时，燃料燃烧将化学能转化为内能，再转化为火箭的机械能
火箭使用的燃料主要是液态氢，是因为它的热值大；卫星绕地飞行时在遭遇月食期间没有
太阳光照射，卫星表面的温度会急剧下降，内能减小(填“增大”“不变”或“减小”)，
这是通过热传递的方式改变物体的内能。
3．(2019·镇平二模)随着汽车的普及，汽车美容行业应运而生，最常见的是利用静电喷
绘技术给汽车喷漆，喷漆时在高压静电场作用下，从喷枪喷岀来的漆雾带有负电荷，这种
带负电的漆雾在电场力的作用下，向带有正电荷的工件飞去，利用异种电荷相互吸引原理
吸附在工件表面，从而完成喷漆。
4．(2019·扬州)如图所示是汽油机的做功冲程。在压缩冲程中，是通过做功方式增加燃
气的内能。汽油机的转速为3 000 r/min，则1 s内汽油机对外做功25 次。
5．(2019·苏州)如图所示电路中，电源电压为3 V，R 和R 阻值相等，若断开S，闭合
1 2 2
S 、S ，两电阻的连接方式为并联(填“串联”或“并联”)；若断开S 、S ，闭合S ，此时
1 3 1 3 2
电压表示数为1.5V。
6．如图所示电路，R 为定值电阻，酒精气体传感器R的阻值随酒精气体浓度的增大而
0
减小。当R周围酒精气体浓度变化时，若发现有两只电表的示数减小、一只电表的示数增
大，则R周围的酒精气体浓度减小(填“增大”或“减小”)；若电表V 、V 、A的示数变
1 2
化的绝对值分别为A、B、C，定值电阻的阻值R＝或(用上述电表示数变化的绝对值表示)。
0
二、选择题(本题共8小题，每小题2分，共16分。第7～12题每小题只有一个选项符
合题目要求，第13～14题每小题有两个选项符合题目要求，全部选对的得2分，选对但不
全的得1分，有错选的得0分)
7．关于物体的内能，下列说法中正确的是( A )
A．物体的内能增加，可能是从外界吸收了热量 B．0 ℃的冰熔化成0 ℃的水内能
不变
C.汽油机的压缩冲程是把内能转化为机械能 D．热量总是从内能大的物体向内能
小的物体转移
8．(2019～2020·郑州实验外国语中学月考)下列现象中，不能用静电知识解释的是( D )
A．油罐车尾部常拖着一条铁链 B．晚上脱化纤毛衣时会有火花产生
C．电视机屏幕上会吸附灰尘 D．通信卫星采用硅光电池板提供电能
9．下列说法中正确的是( D )
A．绝缘体不容易导电是因为绝缘体中几乎没有电荷
B．两个完全相同的灯泡串联，靠近电源正极的灯泡较亮
C．电压一定的情况下，导体的电阻与导体中的电流成反比
D．把导线A剪为相等的两段，其中一段拉长到原来的长度，其阻值大于导线A的原阻值
10．(2019·福建)如图电路，电源电压恒定，R ＝12 Ω，R ＝6 Ω，R 是定值电阻。闭合
1 2 3
开关S，单刀双掷开关S 接a时电流表的示数为0.6 A，接b时电流表的示数可能为( C )
1 2
A．0.3 A B．0.6 A C．0.9 A D．1.2 A
11．(2019·呼和浩特)如图所示，电源电压一定。关于电路的工作情况，下列说法正确
的是( B )
A．同时闭合两个开关，两只灯泡电流是相同的
B．若先闭合S，再闭合S，电压表示数不变、电流表示数变大
1 2
C．若电压表和电流表位置对调，闭合S、S 后，则两表都被烧坏
1 2
D．若灯L 被短路，闭合S、S 后，灯L 不亮，灯L 亮，电流表损坏
1 1 2 1 2

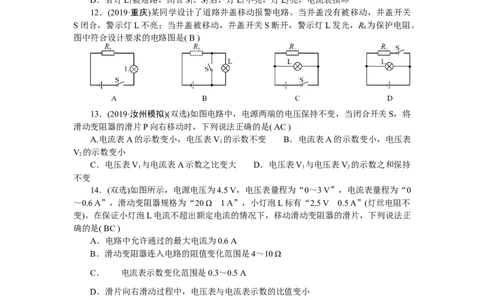

12．(2019·重庆)某同学设计了道路井盖移动报警电路。当井盖没有被移动，井盖开关
S闭合，警示灯L不亮；当井盖被移动，井盖开关S断开，警示灯L发光，R 为保护电阻。
0
图中符合设计要求的电路图是( B )
13．(2019·汝州模拟)(双选)如图电路中，电源两端的电压保持不变，当闭合开关S，将
滑动变阻器的滑片P向右移动时，下列说法正确的是( AC )
A.电流表A的示数变小，电压表V 的示数不变 B．电流表A的示数变小，电压表
1
V 的示数变小
2
C．电压表V 与电流表A示数之比变大 D．电压表V 与电压表V 的示数之和保持
1 1 2
不变
14．(双选)如图所示，电源电压为4.5 V，电压表量程为“0～3 V”，电流表量程为“0
～0.6 A”，滑动变阻器规格为“20 Ω 1 A”，小灯泡L标有“2.5 V 0.5 A”(灯丝电阻不
变)。在保证小灯泡L电流不超出额定电流的情况下，移动滑动变阻器的滑片，下列说法正
确的是( BC )
A．电路中允许通过的最大电流为0.6 A
B．滑动变阻器连入电路的阻值变化范围是4～10 Ω
C． 电流表示数变化范围是0.3～0.5 A
D．滑片向右滑动过程中，电压表与电流表示数的比值变小
三、作图题(本题共2小题，每小题2分，共4分)
15．如图所示的电路中，有几根导线尚未连接，请用笔画线代替导线补上。要求：(1)
两灯泡并联；(2)电流表测灯L 的电流；(3)闭合开关后，向A端移动滑动变阻器的滑片P，
1
两灯均变暗。
16．如图所示，一个黑箱内有由几个相同阻值的电阻R组成的电路，箱外有四个接线
柱。已知1、2间的电阻是1、3和2、4间电阻的2倍，而3、4间没有电阻，请画出盒内最
简单的一种电路图。
四、实验探究题(本题共3小题，第17题6分，第18题5分，第19题6分，共17分)
17．在探究热现象的实验中，小明将质量相等的冰和石蜡分别装在两个相同的试管中，并放在一个装有水的大烧杯中进行加热，如图甲所示，根据实验数据绘制的温度随时间变
化的图象，如图乙所示，请回答下列问题：
(1)将两试管放在同一个装有水的大烧杯中进行加热，目的是 使 A 、 B 受热均匀 。
(2)由图乙可知，A(填“A”或“B”)是冰，该物质在第4分钟时的状态为固液共存态，
冰在熔化过程中分子势能(填“分子动能”或“分子势能”)增大，当冰全部熔化后，继续
加热使烧杯中的水沸腾并持续一段时间，发现试管中的水始终不会沸腾，其原因可能是无
法从烧杯的水中继续吸热。
(3)加热1分钟，冰、石蜡均为固态，由图乙可知，此时石蜡(填“冰”或“石蜡”)的
比热容较大。

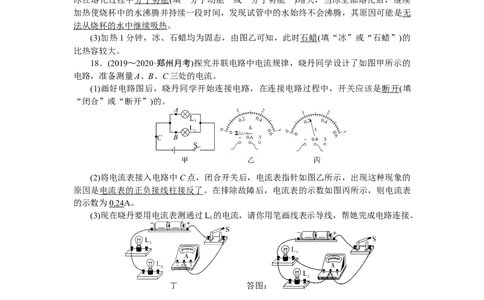

18．(2019～2020·郑州月考)探究并联电路中电流规律，晓丹同学设计了如图甲所示的
电路，准备测量A、B、C三处的电流。
(1)画好电路图后，晓丹同学开始连接电路，在连接电路过程中，开关应该是断开(填
“闭合”或“断开”)的。
(2)将电流表接入电路中C点，闭合开关后，电流表指针如图乙所示，出现这种现象的
原因是电流表的正负接线柱接反了。在排除故障后，电流表的示数如图丙所示，则电流表
的示数为0.24A。
(3)现在晓丹要用电流表测通过L 的电流，请你用笔画线表示导线，帮她完成电路连接。
1
答图：
(4)晓丹同学分析她的实验数据后得出结论：并联电路中各支路电流相等。她得出这一
实验结论，主要原因是选用相同规格的灯泡进行实验。
19．(2019·商丘模拟)小明所在的实验小组在实验室完成以下实验：
在“测定小灯泡电阻”的实验中(所用灯泡的额定电压为2.5 V)。(1)小明采用图甲所示的方案，测量时发现闭合开关后，无论怎样移动滑片，灯都不亮，
电流表示数始终为0，电压表示数约为6 V，则电路中出现的故障可能是灯泡断路；排除故
障后，调节滑片到一定位置后电压表的示数为2.0 V，要测量小灯泡正常工作时的电阻，应
该把滑片向左(填“左”或“右”)移动直到电压表的示数为2.5 V，此时电流表示数如图乙
所示，则小灯泡正常工作的电阻为6.25 Ω。
(2)小刚因为电流表损坏，他们设计了如图丙所示的电路图(其中电源电压未知，定值电
阻的阻值用R 表示)测量小灯泡正常工作时的电阻，请你帮他们完成实验：先将开关S 拨
0 2
到位置2，移动滑片P使电压表示数U ＝2.5V；再保持滑动变阻器的滑片不动，将开关S
1 2
拨到位置1，读出电压表示数U ，则小灯泡正常工作时的电阻R 的表达式为R ＝(请用题
2 L L
目中的符号表示所需的物理量)。
五、综合应用题(本题共2小题，第20题7分，第21题9分，共16分)

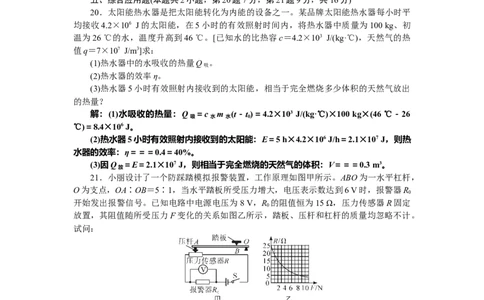

20．太阳能热水器是把太阳能转化为内能的设备之一。某品牌太阳能热水器每小时平
均接收4.2×106 J的太阳能，在5小时的有效照射时间内，将热水器中质量为100 kg、初
温为26 ℃的水，温度升高到46 ℃。[已知水的比热容c＝4.2×103 J/(kg·℃)，天然气的热
值q＝7×107 J/m3]求：
(1)热水器中的水吸收的热量Q 。
吸
(2)热水器的效率η。
(3)热水器5小时有效照射内接收到的太阳能，相当于完全燃烧多少体积的天然气放出
的热量？
解：(1)水吸收的热量：Q ＝c m (t－t)＝4.2×103 J/(kg·℃)×100 kg×(46 ℃－26
吸 水 水 0
℃)＝8.4×106 J。
(2)热水器5小时有效照射内接收到的太阳能：E＝5 h×4.2×106 J/h＝2.1×107 J，则热
水器的效率：η＝＝＝0.4＝40%。
(3)因Q ＝E＝2.1×107 J，则相当于完全燃烧的天然气的体积：V＝＝＝0.3 m3。
放
21．小丽设计了一个防踩踏模拟报警装置，工作原理如图甲所示。ABO为一水平杠杆，
O为支点，OA∶OB＝5∶1，当水平踏板所受压力增大，电压表示数达到6 V时，报警器R
0
开始发出报警信号。已知电路中电源电压为8 V，R 的阻值恒为15 Ω，压力传感器R固定
0
放置，其阻值随所受压力F变化的关系如图乙所示，踏板、压杆和杠杆的质量均忽略不计。
试问：
(1)由图乙可知，压力传感器R的阻值随压力F的增大而减小。
(2)当踏板空载时，闭合开关，电压表的示数为多少？
(3)当报警器开始报警时，踏板设定的最大压力值为多少？
(4)若电源电压略有降低，为保证报警器仍在踏板原设定的最大压力值时报警，则踏板
触点B应向左(填“左”或“右”)移动。
解：(2)闭合开关时，压力传感器和报警器串联，由图乙可知当踏板空载时，压力传感
器的电阻：R＝25 Ω，此时电路中的电流：I＝＝＝0.2 A，由I＝得，报警器两端的电压：
U＝IR ＝0.2 A×15 Ω＝3 V，即电压表的示数。
0 0
(3)报警器R 开始发出报警信号时，U′＝6 V，此时电路中的电流：I′＝＝＝0.4 A，
0 0传感器两端的电压：U ＝U－U′＝8 V－6 V＝2 V，传感器的阻值：R′＝＝＝5
传 0
Ω，由图乙可知当传感器的阻值为5 Ω时，对应的压力为8 N，根据杠杆平衡条件可得：F
×OA＝F ×OB，即8 N×5＝F ×1，解得F ＝40 N。
压 踏 踏 踏
