2020～2021 学年度第一学期青竹湖九年级期中考试
物理试卷
一、单项选择题:(本大题共 12 小题，每题 3 分，共 36 分)
1.下列选项中，能正确描述电功单位的是（ ）
A、kW·h B、W C、V.A D、J/s
2.关于家庭电路和安全用电，下列说法正确的是（ ）
A.能在高压线附近放风筝
B.家用电能表上的示数显示了家庭用电的总功率
C.使用有金属外壳的家用电器，其外壳必须接地
D.因漏电而发生触电事故时，保险丝会自动切断电路
3.将规格都是“220V 180W”的一台电冰箱、一台电脑和一床电热毯，分别接入同一家庭电路中，
若通电时间相同，则下列说法正确的是（ ）
A.三者消耗的电能一样多 B.电脑消耗的电能最多
C.电热毯消耗的电能最多 D. 电冰箱消耗的电能最多
4.到商店买手电筒的小灯泡时，用一节干电池来检验小灯泡是否完好，下列检验方法中正确的是
（ ）
5.如图所示，电源电压不变，闭合开关 S，将滑动变阻器的滑片 P 从最右端向中点滑动。关于该过
程，下列说法中正确的是（ ）
A.电流表 A 的示数变小，灯泡的亮度不变 B.电压表 V 的示数不变，电流表 A 的示数变小
1 2
C.电压表 V 的示数与电流表 A 的示数的比值变小 D.整个电路的总功率变小
1
6.教室里投影仪的光源是强光灯泡，发光时必须用风扇给予降温。为了保证灯泡不被烧坏，要求: 带动
风扇的电动机启动后，灯泡才能发光；风扇不转，灯泡不能发光。则在如图所示的四个电路 图中符
合要求的是（ ）
7.一只电阻两端的电压由 3V 增大到 5V 时，通过该电阻的电流增加了 0.2A，则该电阻消耗的电
功率增加了（ ）
A.0.4W B.1.6W C.1.8W D.0.9W8.额定电压均为 6V 的甲、乙两灯，U-I 图线如图所示，下列说法正确的是（ ）
A.甲、乙两灯的电阻均随电压增大而减小 B.甲、乙两灯并联在电路中，乙灯更亮
C.甲、乙两灯串联接在电压为 8V 的电源两端时，实际功率之比为 1:3
D.甲、乙两灯的电阻之比为 1:2
9.甲乙两电热器通过的电流之比为 1:2，通电时间之比为 3:2，电阻之比为 4:3，则产生热量之比为
（ ）
A.1:2 B.2:9 C.9:2 D.2:1
10.L 上标有“3V 3W”和 L 上标有“9V 27W”的两盏电灯，把它们与“3A20Ω”的变阻器串联
1 2
后接在 12V 的电源上，如图所示。当滑动变阻器的滑片 P 从 b 端向 a 端滑动时，若电阻不随温
度而变化，则（ ）
A.L 一定比 L 做功快 B.两灯都变亮，因为 L 额定功率大，所以比 L 更亮
2 1 2 1
C.L 首先正常发光，可能先被烧毁 D.两灯都变亮，且一样亮
2
11.如图所示的四个电路中，电源两极电压 U 相同，R ＜R ，电路消耗的总功率由小到大的顺序是
1 2
（ ）
A.甲、乙、丙、丁 B.丁，丙、乙、甲 C.丁、甲、乙、丙 D.丙、乙、甲、丁
12.如图所示，电源电压为 5V，电压表量程为“0～3V”，电流表量程为“0～0.6A”，滑动变阻器规
格为“30Ω 1A”，定值电阻 R 标有“4V 1.6W”，在保证定值电阻 R 电流不超过其额定电流的情
0 0
况下，移动滑动变阻器的滑片，下列说法正确的是（ ）
①电路中允许通过的最大电流为 0.6A ②变阻器连入电路的电阻变化范围 2.5～15Ω
③电压表示数变化范围是 0～3V ④电路消耗的总功率的变化范围为 1～
2W A.① ② B.③ ④ C.① ③ D.② ④
二、填空题(每空 2 分，共 22 分)
13.在家庭电路中，开关与电灯是 (选填“串联”或“并联”)。当同时使用的用电器总功率过
大时， (选填“空气开关”或“漏电保护器”)会自动切断电路。14.一只“6V 3W”的电灯，当它正常工作时，通过灯丝的电流为 A，灯丝的电阻是 Ω。
15.如图分别是小明家上月初和月末的电能表的表盘，若当地电价为 0.6 元/kW·h，小明家上月应交电
费为 元。若只让电饭锅单独工作 2min，指示灯闪烁 32 次，此时电饭锅的功率为 W。
16.将两个定值电阻串联接到电压为 U 的电源两端，R 消耗的功率为 3W，R 消耗的功率为 9W，
1 2
R 与 R 的电阻之比为 ，将这两个定值电阻并联接在电压为 U 的电源两端时，串联、并
1 2
联时两电阻消耗的总功率之比 。
17.如图甲所示，小灯泡的额定电压为 6V。R 的滑片 P 移至最左端，闭合开关 S，先将 R 的滑
2 2 1
片 P 由最右端移至最左端，图乙是这一程中电流表与电压表示数的关系图像。然后保持滑片
1
P 位置不动，将滑片 P 向右移动直至小灯泡正常发光，图丙是这一过程中电压表示数与 R 连
1 2 2
入阻值的关系图像。则 R = Ω，滑动变阻器 R 的最大阻值为 Ω，小灯泡的额定功
1 2
率为 W。
三、实验题(每空 2 分，共 24 分)
18.(1)如图甲所示，小丽把完好的试电笔插入连接正确的有电的三孔插座中时，试电笔的氖管不发光，
试电笔接触了 ；
A.火线 B.零线 C.地线
(2)小丽家电脑的三脚插头如图乙所示。请判断插头的 3 号脚应接 。
A.火线 B.零线 C.地线
甲图 乙图
19.如图甲、乙是“探究电流通过导体产生热量的多少跟什么因素有关”的实验装置，两个透明容器 中
密封着等量的空气。
(1)实验中，用 反映电阻放出热量的多少；
(2)甲图中，在相等时间内，左右两电阻 R 和 R 热量之比为 。
1 2
(3)如果乙装置中 R 发生了断路，与未发生断路前相比较，在通电时间相间的情况下，左侧 U
3
型管中液面的高度差将 (选填“变大”、“变小”或“不变”)。20.小明用“伏安法”测量一个定值电阻 R 的阻值约为 20Ω左右)实验器材有：定值电阻 R 、电压
x x
表(量程 0～3V 和 0～15V)、电流表(量程 0～0.6V 和 0～3A)、滑动变阻器(20Ω 1A)、开关、
学生电 源各一个，导线若干。
(1)如图甲所示是“伏安法”测电阻的实验电路图，图中甲为 表。
(2)接通线路后，移动滑动变阻器滑片，当电流表的示数如图乙所示时，通过电阻 R 的电流大
x
小是 A。
(3)经多次测量，小明由实验数据绘制得如图丙所示的 U-I 图像，我们由图像可知：电阻 R =
x
Ω(保留 1 位小数)
21.在测 2.5V 小灯泡（电阻大约为 10Ω左右）额定功率的实验时，小明连接了如图甲所示的电路，
其中电源电压为 6V。
(1)请将实物电路连接完整(要求:滑动变阻器的滑片向右移动时小灯变亮)。
(2)灯泡正常发光时，电流表示数如图乙所示，小灯泡的额定功率为 W。
(3)在(1)题的基础上，撤去电流表，新增一个阻值已知的定值电阻 R 和开关 S 、S ，小林设计了
0 1 2
如图丙所示的电路，请将电压表和开关 S 填入图中合适的方框内。
2
(4)以下是她设计的实验方案，请将它补充完整：
① 只闭合开关 S 和 S ，移动变阻器的滑片 P，使电压表的示数为 2.5V；
1
② 保持滑片位置不动，只闭合开关 S 和开关 S ，读出电压表的示数为 U；
2
③ 利用上述测量出的物理量及已知量，写出小灯泡额定功率的表达式是；P= 。四、计算题(18 分:21 题 4 分，22 题 6 分，3 题题 8 分)
22、如图所示的电路中，电阻 R 的阻值为 30Ω，闭合开关 S，A 的示数为 0.4A，A 的示数为
1 1
0.6A， 求：(1) R 的电阻； (2) R 的电功率。
2 2
23、有一台热水器，内部简化电路如图所示，R 和 R 均为电热丝，R =88Ω，R =22Ω。
1 2 1 2
(1) 当开关 S 闭合，S 拨到 a 接线柱时，热水器处于 温档(填高、中、低)；
2 1
(2) 求中温档正常工作时热水器的功率； (3) 低温档正常工作 10min 内电热丝产生的热量。
24、如图所示的电路中，电源电压保持不变，定值电阻 R =10Ω，R 为滑动变阻器，滑片 P 位于 R
1 2 2
的中间某点 A 时，(不一定是最中间)R 的电功率为 10W，电压表示数为 U ，电路中的电流为
1 1
I ； 当滑片从 A 点向右端移动距离 L 后，R 的电功率为 2.5W，电压表示数为 U ，电路中的电
1 1 2
流为
L
I ；当滑片从 A 点向左端移动距离
2 后，电压表示数为 U ，电路中的电流为 I ，试求：
2 3 3
(1) 电压表示数 U ； (2) 电路中的电流 I 与电流 I 之比；
1 1 2
L
(3) 电压表示数 U 与 U 示数之比； (4) 滑片 P 从 A 点向左端移动距离
2 3 后，R 的电功率。
2 12020～2021 学年度第一学期青竹湖九年级期中考试物理试卷

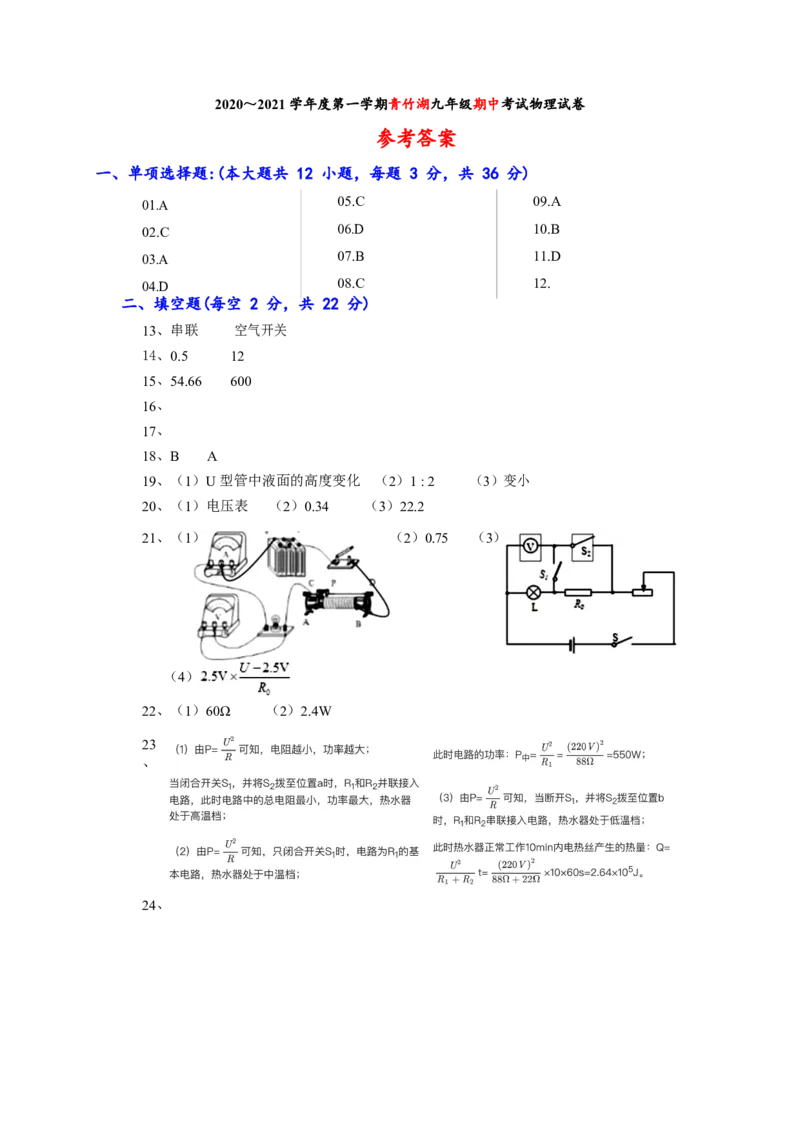

参考答案
一、单项选择题:(本大题共 12 小题，每题 3 分，共 36 分)
01.A 05.C 09.A
02.C 06.D 10.B
03.A 07.B 11.D
04.D 08.C 12.
二、填空题(每空 2 分，共 22 分)
13、串联 空气开关
14、0.5 12
15、54.66 600
16、
17、
18、B A
19、（1）U 型管中液面的高度变化 （2）1 : 2 （3）变小
20、（1）电压表 （2）0.34 （3）22.2
21、（1） （2）0.75 （3）
（4）
22、（1）60Ω （2）2.4W
23
、
24、
