班级 姓名 学号 分数
第 15 章 《电流和电路》测试卷（B 卷）
一、单选题（每小题3分，共计30分）
1．（2021·北京丰台·九年级二模）在国际单位制中，电流的单位是（ ）
A．伏特 B．安培 C．焦耳 D．欧姆
2．（2021·南京郑和外国语学校）小明经常进行错题整理，在他的错题本中有部分是这样整理的：①验电
器可以检验物体是否带电，原理是异种电荷互相吸引；②密度是物质本身的一种属性，它的大小与物体的
质量和体积大小无关；③1千克的铁比1千克的木头重；④谱线“红移”说明星系在远离我们而去；⑤摩
擦起电的实质是产生了电荷；⑥小孩站在滑板车随滑板向前滑动是利用了滑板车的惯性；⑦卢瑟福建立了
原子的核式结构模型，认为原子是由带负电的原子核和带正电的电子组成，请你来帮他检查一下，以上的
结论中归纳有错误的是（ ）
A．3个 B．4个 C．5个 D．6个

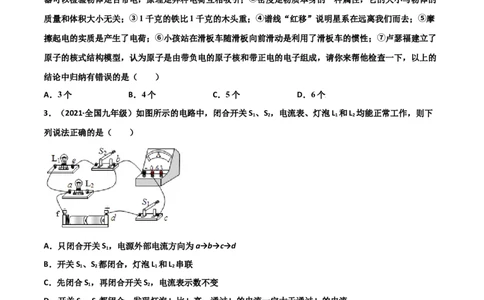

3．（2021·全国九年级）如图所示的电路中，闭合开关S 、S ，电流表、灯泡L 和L 均能正常工作，则下
1 2 1 2
列说法正确的是（ ）
A．只闭合开关S ，电源外部电流方向为a→b→c→d
1
B．开关S 、S 都闭合，灯泡L 和L 串联
1 2 1 2
C．先闭合S ，再闭合开关S ，电流表示数不变
1 2
D．开关S 、S 都闭合，发现灯泡L 比L 亮，通过L 的电流一定大于通过L 的电流
1 2 1 2 1 2
4．（2021·江苏南京·八年级期中）无风条件下，气球分别靠近带电棒，但未接触，气球所处的状态如图甲、
乙所示，则该气球（ ）
1 / 12
学科网（北京）股份有限公司A．带正电 B．带负电
C．不带电 D．带正电或负电
5．（2021·河北石家庄新世纪外国语学校九年级三模）推理是理化学习中常用的思维方法。下列推理正确
的是（ ）
A．轻质球A、B靠近时相互排斥，所以A、B两球一定带异种电荷
B．活泼金属能与酸反应，所以，钠是活泼金属也能与稀盐酸反应放出氢气
C．氧化物中都含有氧元素，所以含氧元素的化合物一定是氧化物
D．对物体做功，要对物体施加力，所以物体受到了力，该力一定对物体做功

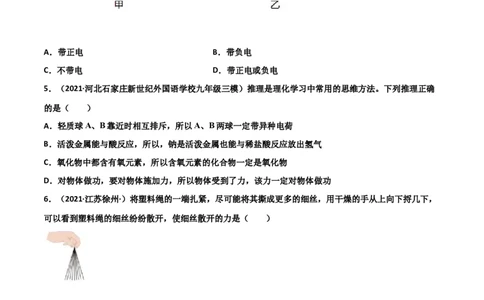

6．（2021·江苏徐州·）将塑料绳的一端扎紧，尽可能将其撕成更多的细丝，用干燥的手从上向下捋几下，
可以看到塑料绳的细丝纷纷散开，使细丝散开的力是（ ）
A．摩擦力 B．电荷间作用力
C．磁极间作用力 D．大气压力
7．（2021·内蒙古呼伦贝尔市·九年级开学考试）如图所示，开关S闭合时，两个灯泡L 与L 组成并联电
1 2
路的是（ ）
2 / 12
学科网（北京）股份有限公司A． B．
C． D．

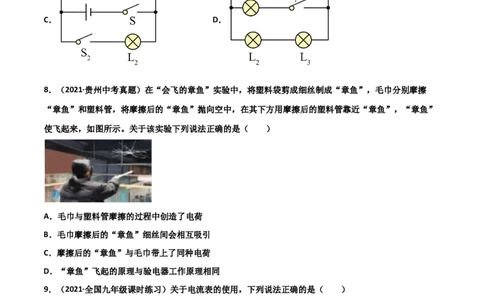

8．（2021·贵州中考真题）在“会飞的章鱼”实验中，将塑料袋剪成细丝制成“章鱼”，毛巾分别摩擦
“章鱼”和塑料管，将摩擦后的“章鱼”抛向空中，在其下方用摩擦后的塑料管靠近“章鱼”，“章鱼”
使飞起来，如图所示。关于该实验下列说法正确的是（ ）
A．毛巾与塑料管摩擦的过程中创造了电荷
B．毛巾摩擦后的“章鱼”细丝间会相互吸引
C．摩擦后的“章鱼”与毛巾带上了同种电荷
D．“章鱼”飞起的原理与验电器工作原理相同
9．（2021·全国九年级课时练习）关于电流表的使用，下列说法正确的是（ ）
A．电流表要并联在被测电路中
B．使用电流表测量电流时，不用“校零”
C．电流表可以直接接到电源的两极上
D．电路电流无法预估时，用试触方法选定合适量程
10．（2021·重庆巴南·九年级）如图是某学校为加强疫情监控，在校园入口安装的红外人脸识别测温系统。
若识别人脸通过，则开关S 闭合；若红外测温测得的体温在正常范围内，则开关S 闭合。只有同时满足人
1 2
脸识别通过和体温正常这两项条件，系统才会启动电动机打开闸门。则下列电路原理图设计符合要求的是
3 / 12
学科网（北京）股份有限公司（ ）
A． B．
C． D．
二、填空题（每空1分，共计26分）
11．（2021·全国九年级专题练习）微波炉能产生微波，是厨房好帮手。微波碰到金属会反射，但可以穿过
玻璃、塑料、陶瓷等绝缘材料。微波能引起食物内的水分子振动，使食物温度升高，将食物快速加热。微
波炉外壳用金属材料制成，为防止微波泄露，危及人身安全，炉门处有安全锁开关。当炉门打开，安全锁
开关就会切断电路。为防止炉内温度过高，电路中有一个温控开关，当温度达到180℃时，温控开关会切
断电路。
（1）在微波炉中______（选填“能”或“不能”）选用铁质容器来加热饭菜。
（2）微波炉的安全锁开关与温控开关是______（选填“串联”或“并联”）的。
12．（2021·全国九年级课时练习）钢丝钳的钳柄上套有橡胶套：①橡胶套有凹凸不平的花纹，自的是增大
手与钳柄之间的______；②橡胶是______（选填“导体”或“绝缘体”），用钢丝钳维修电路时可防止触
4 / 12
学科网（北京）股份有限公司电。
13．（2021·江苏八年级期中）学习静电现象后，同学们制作了简单的验电器。如图（a）所示，当带电体
与金属小球接触时，电荷就会传导到金属杆和金属箔片上，两片金属箔片就会因___________相互排斥而
张开；如图（b）所示，当带电的塑料棒靠近铝箔条的一端时，铝箔条就会因___________ 相互吸引而偏
转。
14．（2021·苏州工业园区唯亭学校）甲、乙两种干燥的绝缘物体，甲的原子核对核外电子的束缚能力较强，
将它们相互摩擦后分开。则甲因______（“失去”或“得到”）电子，再将甲乙相互靠近会发生______
（“吸引”或“排斥”）。
15．（2021·苏州天成中学八年级月考）小眀调制配料，他在厨房里用鼻子嗅气味来鉴别瓶子里面装的是醋
还是酱油，其中闻到刺激性气味的是醋，这是______现象；酒精和水合后，总体积变小、说明分子间有
______；跟毛皮摩擦过的橡胶棒带负电，可以推理出橡胶棒______电子（选填“得到”或“失去”）。在
干燥的天气里，用塑料梳子梳头，发现越梳头发越蓬松，同时梳子还能吸引碎纸屑，前者是因为头发带
______（同、异）种电荷而相互排斥，后者是因为带电体有______的性质。
16．（2021·江苏八年级月考）如图甲，将塑料绳的一端扎紧，尽可能将其撕成更多的细丝，用干燥的手从
上向下捋几下，细丝相互散开，这是______现象；图乙中的汤姆生发现______，（填写粒子名称）；图丙
为______，（填科学家名）建立的原子核式结构模型。
17．（2021·江西南昌·九年级一模）如图所示，要使灯L 、L 组成并联电路，则只闭合开关_________，当
1 2
只闭合开关S、S 时，电路中灯泡_________被短路。
2 3
5 / 12
学科网（北京）股份有限公司18．（2021·丹阳市华南实验学校）小明把两种不同的金属片A和B插入柠檬后制成“水果电池”，连成
如图所示电路后发现电压表有示数，由此可知A片是“水果电池”的______极，水果电池的______能转化
为电能，老师指出此电路的连接设计不够规范，其不足之处是______。
19．（2021·全国九年级单元测试）如图是在省科技馆看到的静电游戏“怒发冲冠”，这是因为人接触静电
球时，人体是______（选填“导体”或“绝缘体”），电荷通过人体传到头发上，由于头发______而使头
发竖起来。请你写出一个绝缘体的名称______。
20．（2021·江苏苏州工业园区星洋学校八年级月考）甲、乙、丙三个通草球静止在如图所示的位置，已知
甲球带正电，则乙球带______电，丙球______。
三、实验题（每空1分，共计23分）
21．（2020·广西南宁·九年级月考）实验小组在“探究串联电路中各处的电流关系”的实验，设计实验电
路图如图甲所示：
6 / 12
学科网（北京）股份有限公司(1)在连接电路时，开关应该__________。
(2)闭合开关前发现电表指针如图乙所示，接下来他应_______________。
(3)小海按图甲电路换用不同灯泡做了三次实验，每次实验都用同一电流表分别测出A、B、C，三个位置的
电流记录在下表中：
实验次数 A处的电流 B处的电流 C处的电流
1 0.2 0.2 0.21
2 0.3 0.31 0.3
3 0.4 0.4
①上述表格设计中存在的问题是__________，第3次实验B处电流表的示数如图丙为________。
②分析表中数据可得出结论：串联电路中___________。
③实验需测量多次数据的目的是_____________。
22．（2021·四川成都·九年级期末）如图甲是“探究串联电路电流特点”的实验电路图：
(1)实验中，选择两个小灯泡的规格应该 ________ （填“相同”或“不相同”）；
(2)若在连接好电路之后闭合开关，看到如图乙所示的情景，则发生此现象的原因可能是 ________ ；
(3)实验中某同学发现两个串联的小灯泡中，一个发光，一个不发光，造成其中一个小灯泡不发光的原因是
（______）
7 / 12
学科网（北京）股份有限公司A．通过灯泡的电流小 B．灯泡的灯丝断了
C．灯丝短路 D．小灯泡靠近负极
23．（2021·哈尔滨德强学校九年级开学考试）小海和小丽一起做“探究并联电路中电流的规律”实验。
（1）图甲是他们设计的电路图，图乙是他们测量电流时连接的实验电路，此时电流表测量的是______
（选填“A”“B”或“C”）处的电流。
（2）请在图乙中移动一根导线，测量A处的电流。在移动的导线上画“×”，并用笔画线代替导线连接正
确的电路______。
（3）测出A、B、C三处电流如表所示，由此得出初步结论______（只写表达式）。小梅指出：为了得出
更普遍的规律，应当进行多次实验。可以采取的措施是：______。
（4）小海利用原有的实验器材，添加一个开关，又设计了一个电路。利用这个电路，不用更换电流表的
位置，就可直接测出A、B、C三处的电流，同样可得出三处电流的关系。请在虚线框中画出电路图______。
位置 A B C
电流A 0.30 0.24 0.54
24．（2021·全国九年级课时练习）如图所示，在探究“并联电路的电流特点”的实验中，小明设计了如图
甲电路进行实验：
8 / 12
学科网（北京）股份有限公司（1）实验中，小明应该选择两个小灯泡规格是________（选填“相同”或“不相同”）的；
（2）请用笔画线代替导线，按图甲中的电路图把图乙中的实物电路连接完整（导线不得交叉）；_______
（3）小明在连接电路时，开关应处于断开________（选填“闭合”或“断开”）状态；
（4）小明先将电流表接在 所在的支路上，闭合开关，观察到灯 发光，但灯 不亮，电流表的示数为
零，电路可能在的故障是_______（选填“灯 断路”或“灯 短路”）；
（5）排除故障后，他测出了 支路上的电流 ，然后他把电流表依次接入电路分别测量出 支路
电流 、干路电流 ，两次测得的结果都如图丙所示，则 _______A、 _______A．小明由此数据得出
并联电路中干路电流和各支路电流的关系是________（写关系式即可）；
（6）本次实验的不足之处是：_______。
四、作图题（6分）
25．（2021·山东九年级期末） 有一商品仓库，后门进货，前门取货。现有红、绿两只灯泡和一个电铃，
一个电池组，两个开关，还有导线若干。请你利用这些材料，为仓库值班人员设计一个电路，并将电路图
画在虚线框内。要求：电铃响，同时红灯亮，表示取货人在前门按开关；电铃响，同时绿灯亮，表示送货
人在后门按开关。
26．（2021·全国九年级课时练习）如图所示，有灯泡L 、L ，开关S、电源、电压表、电流表，滑动变阻
1 2
器和导线若干，要求：L 、L 并联，开关控制整个电路，电流表测总电流，电压表测L 的电压，滑动变阻
1 2 2
器的滑片向右移动，L 变亮。请画出电路图并连接实物图。
1
9 / 12
学科网（北京）股份有限公司五、综合题（6分）
27．（2021·广东清远·八年级期末）阅读以下材料，回答问题。
2020年11月24日凌晨，中国探月工程嫦娥五号探测器成功发射，开启了中国首次地外天体采样返回之旅。
探月，是中华儿女的千年梦想，2004年，中国探月工程正式立项，命名“嫦娥工程”。作为中国探月工程
“绕、落、回”三部曲的最终章，这次嫦娥五号的任务，就是在月球正面未曾探索过的区域收集尘埃和碎
片并将其送回地球，以便于分析月球形成演化历史，如果一切顺利，中国将成为继美国、苏联之后，第三
个成功采集月壤的国家，而距离上一次成功采集月壤，已经过去了40多年。（综合自《人民日报》）
(1)运载火箭起飞时，一般在喷射器下面有一个大水池，火箭刚点火的时候，离水池距离较近，推进器喷出
的高温燃气，让池中的水瞬间______，变成高温的水蒸气，当水蒸气向外扩散，周围空气的温度远低于水
蒸气的温度，这个时候，水蒸气遇冷______成小水滴，这个时候我们就看到了热气腾腾的景象；
(2)嫦娥5号在月球表面时，听不见声音，原因是______；本次嫦娥5号在月球上采集的月壤质量是2kg，
则带回到地球后，月壤的质量将______（选填“变大”“变小”或“不变”），月壤的密度将______（选
填“变大”、“变小”或“不变”）
(3)为了判断嫦娥5号带回来的月壤有磁性，将月壤制作成棒状进行了如下几组小实验，其中不能达到目的
的是（______）
A．让月壤棒靠近铁屑，铁屑被吸引，则月壤棒具有磁性
B．用细线将月壤棒吊起来，使它能在水平内自由转动，静止时总是指南北方向
C．让小磁针靠近月壤棒，若相互排斥，则月壤棒具有磁性
D．让小磁针靠近月壤棒，若相互吸引，则月壤棒具有磁性
六、计算题（28题4分，29题5分，共计9分）
28．（2020·全国九年级专题练习）如图所示电路图，用电流表测得流过L 的电流为0.2A，若用电流表测
1
流过L 的电流为多少？你的依据是？
2
10 / 12
学科网（北京）股份有限公司29．（2018·山西省运城市运康中学校）在“用电流表测电流”的实验中，某同学接成如图（a）所示的电
路．当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图（b）所示，则通过灯L 的电流是多
2
少，通过灯L 的电流是多少？
1
11 / 12
学科网（北京）股份有限公司12 / 12
