第 16 章 《电压 电阻》测试卷（B 卷）
一、单选题（每小题3分，共计30分）
1．（2021·辽宁）如图，若开关闭合后，灯L 、L 均不亮，小华同学用电压表检查电路故障，当她将电压
1 2
表接在L 两端时，两灯都不亮，将电压表接在L 两端，电压表的示数接近电源电压，由此可以判断（
1 2
）
A．L 短路 B．灯L 短路 C．灯L 断路 D．灯L 断路
1 2 1 2
2．（2021·江苏）下列电路图中，能正确测量出灯泡L 两端电压的是（ ）
1
A． B．
C． D．
3．（2021·曲靖市麒麟区第七中学九年级一模）下面数据符合或接近实际情况的是（ ）
A．常用智能手机供电电压220V
B．九年级物理课本的重力为3N
C．洗澡时淋浴的适宜水温是60℃
D．家用小轿车工作时发动机的效率可达90%
4．（2021·全国九年级专题练习）在下面的电路中，闭合开关S，能用电压表测量L 两端电压的是
2
（ ）
1 / 11
学科网（北京）股份有限公司A． B．
C． D．

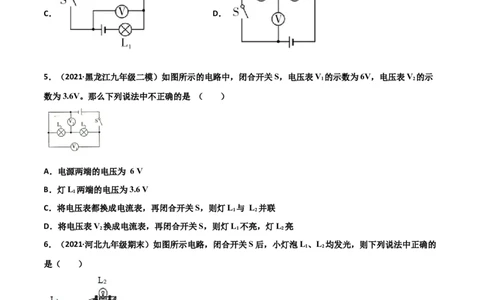

5．（2021·黑龙江九年级二模）如图所示的电路中，闭合开关S，电压表V 的示数为6V，电压表V 的示
1 2
数为3.6V。那么下列说法中不正确的是 （ ）
A．电源两端的电压为 6 V
B．灯L 两端的电压为3.6 V
1
C．将电压表都换成电流表，再闭合开关S，则灯L 与 L 并联
1 2
D．将电压表V 换成电流表，再闭合开关S，则灯L 不亮，灯L 亮
2 1 2
6．（2021·河北九年级期末）如图所示电路，闭合开关S后，小灯泡L 、L 均发光，则下列说法中正确的
1 2
是（ ）
A．灯L 和灯L 两端的电压一定相等
1 2
B．灯L 和灯L 通过的电流一定相等
1 2
C．越亮的灯泡通过的电流越大
D．电路的总电阻的倒数等于各电阻的倒数之和
2 / 11
学科网（北京）股份有限公司7．（2021·山东九年级期末）如图所示，是小红在“练习使用滑动变阻器”的实验中连接的部分电路，若
要求闭合开关后，滑动变阻器的滑片P向右移动时，灯泡变亮，则下列接法符合要求的是（ ）
A．M接B，N接C B．M接A，N接D
C．M接A，N接B D．M接C，N接A

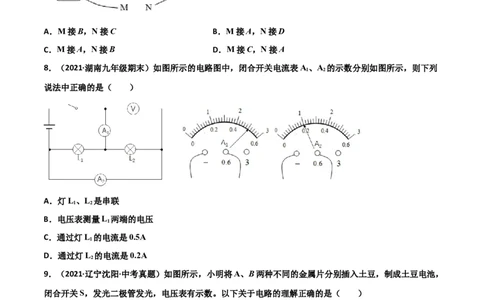

8．（2021·湖南九年级期末）如图所示的电路图中，闭合开关电流表A、A 的示数分别如图所示，则下列
1 2
说法中正确的是（ ）
A．灯L 、L 是串联
1 2
B．电压表测量L 两端的电压
1
C．通过灯L 的电流是0.5A
1
D．通过灯L 的电流是0.2A
2
9．（2021·辽宁沈阳·中考真题）如图所示，小明将A、B两种不同的金属片分别插入土豆，制成土豆电池，
闭合开关S，发光二极管发光，电压表有示数。以下关于电路的理解正确的是（ ）
A．若断开开关，A、B两金属片间没有电压
3 / 11
学科网（北京）股份有限公司B．土豆电池供电时是电能转化为化学能
C．发光二极管是由绝缘体材料制成的
D．电流从“电池”的A金属片流出经过二极管回到金属片B
10．（2021·北京九年级二模）通常情况下，将一段粗细均匀的镍铬合金丝和一段粗细均匀的铜丝接入同一
电路中，下列说法中正确的是（ ）
A．镍铬合金丝的电阻较大，其两端的电压也较大
B．铜丝的电阻较小，通过铜丝的电流较大，
C．电路断开后，镍铬合金丝的电阻和铜丝的电阻都变为零
D．无法比较两段金属丝电阻的大小
二、填空题（每空1分，共计28分）

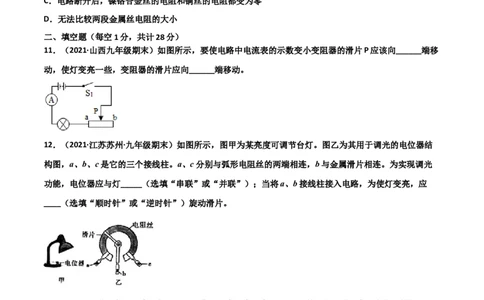

11．（2021·山西九年级期末）如图所示，要使电路中电流表的示数变小变阻器的滑片P应该向______端移
动，使灯变亮一些，变阻器的滑片应向______端移动。
12．（2021·江苏苏州·九年级期末）如图所示，图甲为某亮度可调节台灯。图乙为其用于调光的电位器结
构图，a、b、c是它的三个接线柱。a、c分别与弧形电阻丝的两端相连，b与金属滑片相连。为实现调光
功能，电位器应与灯_____（选填“串联”或“并联”）；当将a、b接线柱接入电路，为使灯变亮，应
____（选填“顺时针”或“逆时针”）旋动滑片。
13．（2021·江苏九年级月考）如图甲所示电路，电源电压为3V，当开关S闭合时，电压表的读数如图乙
所示，则L 两端的电压为___________V，L 两端的电压为___________V；当开关S断开时，电压表的示
1 2
数为___________V。
4 / 11
学科网（北京）股份有限公司14．（2021·全国八年级课前预习）电压用字母____表示，国际制单位的主单位是_______，简称___，符号
是____。常用单位有千伏（KV）和毫伏（mV）。1KV = 103V=106mV。家庭照明电路的电压是_____V；
一节干电池的电压是______V；一节蓄电池的电压是_____V；对人体安全的电压不高于_____V。
15．（2021·四川九年级二模）如图所示，当开关S、S 都闭合时，电压表示数为5V，电流表A 的示数为
1 2 1
0.5A，电流表A 的示数为0.3A，则通过L 的电流为______A，电压表V的示数是______V。
2 1
16．（2021·云南九年级期末）某品牌手电筒，正常工作时需要两节干电池串联来提供电源，该手电筒工作
的额定电压是_______ ；某便携式取暖设备正常工作时的额定电压是 ，一般情况下该设备正常工作
时______（选填“会”或“不会”）使人触电。
17．（2021·四川南充·九年级期末）如图甲所示的电路，电源电压保持不变，当开关S闭合后，a、b两个
电流表的指针静止时均如图乙所示，则通过灯泡 的电流为 ______ A，两灯的电压之比为 ________ 。

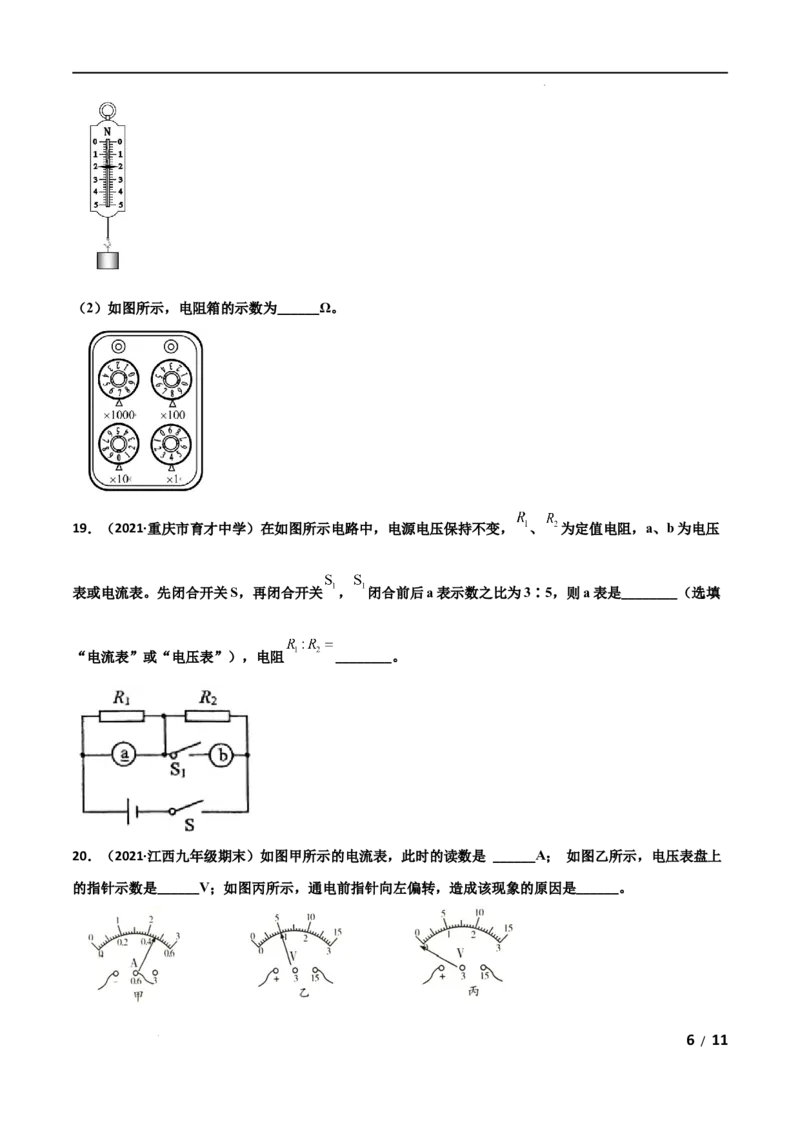

18．（2021·北京朝阳·）（1）如图所示，弹簧测力计的示数为______N；
5 / 11
学科网（北京）股份有限公司（2）如图所示，电阻箱的示数为______Ω。
19．（2021·重庆市育才中学）在如图所示电路中，电源电压保持不变， 、 为定值电阻，a、b为电压
表或电流表。先闭合开关S，再闭合开关 ， 闭合前后a表示数之比为3∶5，则a表是________（选填
“电流表”或“电压表”），电阻 ________。
20．（2021·江西九年级期末）如图甲所示的电流表，此时的读数是 ______A； 如图乙所示，电压表盘上
的指针示数是______V；如图丙所示，通电前指针向左偏转，造成该现象的原因是______。
6 / 11
学科网（北京）股份有限公司三、实验题（每空1分，共计17分）

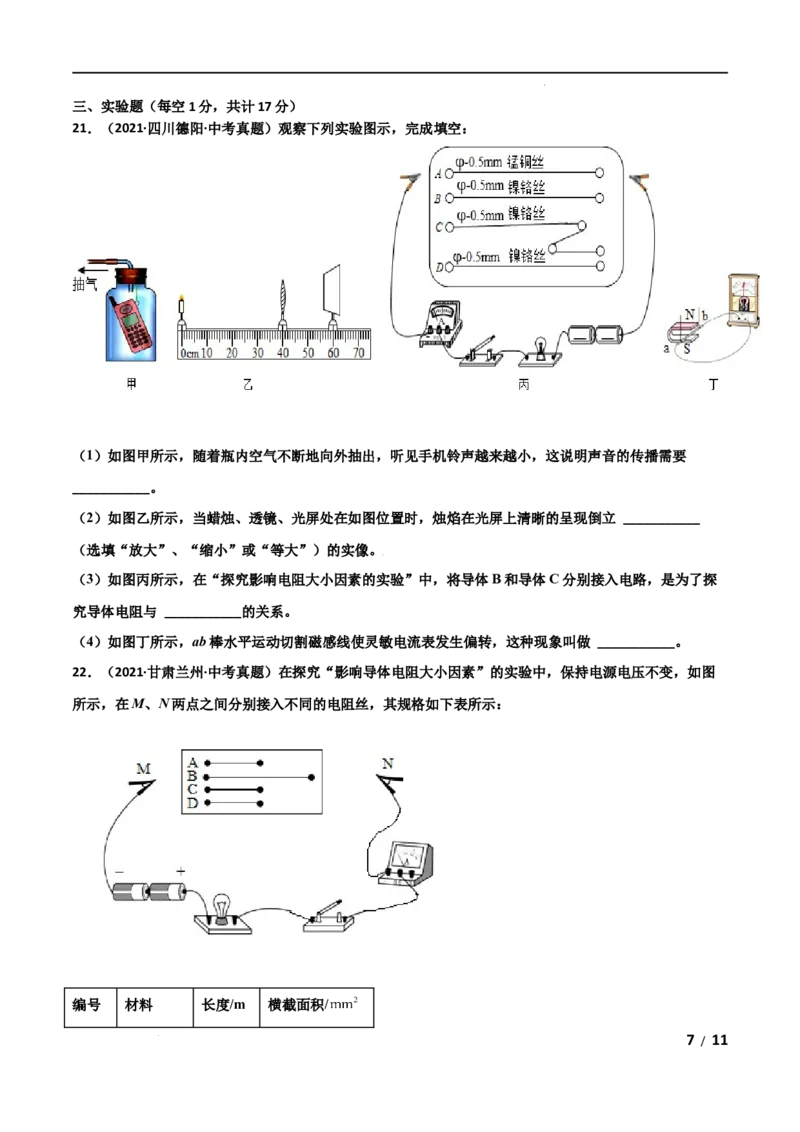

21．（2021·四川德阳·中考真题）观察下列实验图示，完成填空：
（1）如图甲所示，随着瓶内空气不断地向外抽出，听见手机铃声越来越小，这说明声音的传播需要
___________。
（2）如图乙所示，当蜡烛、透镜、光屏处在如图位置时，烛焰在光屏上清晰的呈现倒立 ___________
（选填“放大”、“缩小”或“等大”）的实像。
（3）如图丙所示，在“探究影响电阻大小因素的实验”中，将导体B和导体C分别接入电路，是为了探
究导体电阻与 ___________的关系。
（4）如图丁所示，ab棒水平运动切割磁感线使灵敏电流表发生偏转，这种现象叫做 ___________。
22．（2021·甘肃兰州·中考真题）在探究“影响导体电阻大小因素”的实验中，保持电源电压不变，如图
所示，在M、N两点之间分别接入不同的电阻丝，其规格如下表所示：
编号 材料 长度/m 横截面积/
7 / 11
学科网（北京）股份有限公司A 镍铬合金 0.5 0.5
B 镍铬合金 1.0 0.5
C 镍铬合金 0.5 1.0
D 锰铜合金 0.5 0.5
（1）实验中应通过观察_______来比较电阻的大小，这种实验方法叫______；
（2）选用编号为A、B的两根电阻丝进行实验，可以探究导体电阻大小与______的关系；
（3）选用编号为A、C的两根电阻丝进行实验，可以探究导体电阻大小与______的关系；
（4）为了探究导体电阻大小与导体材料的关系，应选用编号为______的两根电阻丝进行实验。

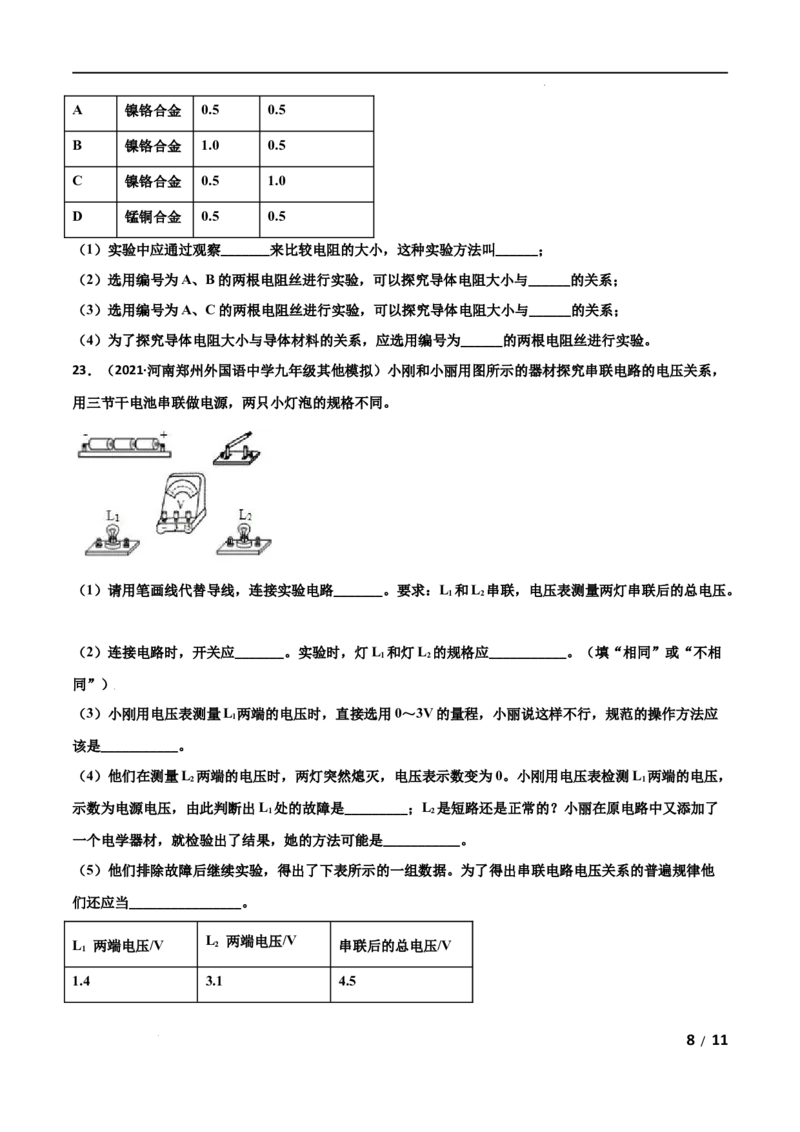

23．（2021·河南郑州外国语中学九年级其他模拟）小刚和小丽用图所示的器材探究串联电路的电压关系，
用三节干电池串联做电源，两只小灯泡的规格不同。
（1）请用笔画线代替导线，连接实验电路_______。要求：L 和L 串联，电压表测量两灯串联后的总电压。
1 2
（2）连接电路时，开关应_______。实验时，灯L 和灯L 的规格应___________。（填“相同”或“不相
1 2
同”）
（3）小刚用电压表测量L两端的电压时，直接选用0～3V的量程，小丽说这样不行，规范的操作方法应
l
该是___________。
（4）他们在测量L 两端的电压时，两灯突然熄灭，电压表示数变为0。小刚用电压表检测L 两端的电压，
2 1
示数为电源电压，由此判断出L 处的故障是_________；L 是短路还是正常的？小丽在原电路中又添加了
1 2
一个电学器材，就检验出了结果，她的方法可能是___________。
（5）他们排除故障后继续实验，得出了下表所示的一组数据。为了得出串联电路电压关系的普遍规律他
们还应当________________。
L 两端电压/V
L 两端电压/V 2 串联后的总电压/V
1
1.4 3.1 4.5
8 / 11
学科网（北京）股份有限公司四、作图题（每题6分，共计12分）
24．（2021·陕西九年级期末）(1)如图所示，试在甲、乙两个“○”内选填“电压表”和“电流表”的符
号， 使两灯组成并联电路；（____）
(2)如图所示，在杠杆AB上挂了一个重为G的物体，为使杠杆在图中的位置静止。请在杠杆上画出最小的
动力F和它的力臂。（____）
25．（2021·全国九年级课时练习）按要求画出电路图，并连接图实物图，要求：电灯L 、L 串联，电压
1 2
表V 测灯L 两端的电压，电压表V 测灯泡L 、L 的总电压，滑动变阻器控制灯L 和L 的电流，滑动变
1 1 2 1 2 1 2
阻器滑片向右移动时，灯泡变亮。
五、综合题（3分）
26．（2021·内蒙古九年级期末）阅读短文，然后回答文后问题：
常温下，导体导电性能好，绝缘体导电性能比较差。有一些材料，如锗、硅，导电性能介于导体和绝缘体
9 / 11
学科网（北京）股份有限公司之间，常常称作半导体。利用半导体材料可以制作二极管、三极管。如果把很多二极管、三极管和电阻、
电容等元件直接做在硅单晶片上，就成了集成电路。二极管和三极管都具有单向导电性。半导体材料在集
成电路、消费电子、通信系统、光伏发电、照明等领域都有应用。在各种金属导体中，银的导电性能是最
好的，但还是有电阻存在。超导体是一种比常规导体更为优越的无损耗导电材料。科学家发现，某些物体
在很低的温度时，如铝在-271.76℃以下，电阻就变为了0Ω，这就是超导现象。近日，美国罗切斯特大学
的科学家在260万个大气压下，成功创造出了临界温度约为15℃的室温超导材料，这是人类首次实现室温
超导。
(1)发光二极管的主要材料是______（选填“导体”、“半导体”或“绝缘体”）；
(2)对于铝这种金属，它的电阻随温度的降低而______；（选填“不变”、“变大”或“变小”）
(3)若常温下超导体研制成功，则超导体适合做______。
A．电热水壶 B．输电线 C．电热吹风机 D．电热毯
六、计算题（每题5分，共计10分）
27．（2021·南宁市天桃实验学校九年级开学考试）在如图所示的电路中，已知电阻R 阻值为 。闭合
1
开关S后，电流表A的示数为1.5A，电流表A 的示数为1A，求：
1
（1）通过R 的电流；
1
（2）电源电压；
（3）电阻R 的阻值。
2
28．（2021·全国九年级课时练习）在图(a)所示电路中，闭合开关s后，两个电压表指针偏转均为图（b）
所示．求：
10 / 11
