班级 姓名 学号 分数
第 15 章 《电流和电路》测试卷（A 卷）
一、单选题（每空3分，共计30分）

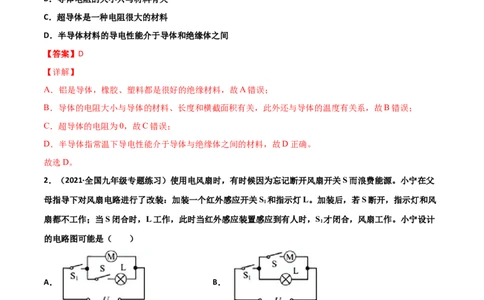

1．（2020·湖南长沙市·周南中学九年级月考）现代生活需要各种各样的材料，下列关于各种材料的说法正
确的是（ ）
A．铝、橡胶、塑料等都是很好的绝缘材料
B．导体电阻的大小只与材料有关
C．超导体是一种电阻很大的材料
D．半导体材料的导电性能介于导体和绝缘体之间
【答案】D
【详解】
A．铝是导体，橡胶、塑料都是很好的绝缘材料，故A错误；
B．导体的电阻大小与导体的材料、长度和横截面积有关，此外还与导体的温度有关系，故B错误；
C．超导体的电阻为0，故C错误；
D．半导体指常温下导电性能介于导体与绝缘体之间的材料，故D正确。
故选D。
2．（2021·全国九年级专题练习）使用电风扇时，有时候因为忘记断开风扇开关S而浪费能源。小宁在父
母指导下对风扇电路进行了改装：加装一个红外感应开关S 和指示灯L。加装后，若S断开，指示灯和风
1
扇都不工作；当S闭合时，L工作，此时当红外感应装置感应到有人时，S 才闭合，风扇工作。小宁设计
1
的电路图可能是（ ）
A． B．
C． D．
【答案】D
【详解】
1 / 18
学科网（北京）股份有限公司A．S 闭合，风扇工作，S断开，风扇还工作，故A不符合题意；
1
B．S 闭合，指示灯工作，风扇不工作，S闭合，风扇工作，S断开，指示灯还工作，故B不符合题意；
1
C．当S闭合时，L不工作，只有风扇工作，故C不符合题意；
D．当S闭合时，L工作，S 闭合，风扇工作，S断开，指示灯和风扇都不工作，故D符合题意。
1
故选D。
3．（2021·苏州工业园区星湾学校九年级二模）下列是通过对一些直接感知的现象进行合理的推测而得出
的无法直接感知的事实，其中合理是（ ）
A．现象：街边的路灯同时亮、灭 推测：路灯一定是串联的
B．现象：轻质小球a、b靠近时相互吸引 推测：a、b两球一定带异种电荷
C．现象：工业园区上空弥漫着大量粉尘 推测：分子在永不停息地运动
D．现象：某电路中两灯泡两端的电压相等 推测：灯泡可能串联，也可能并联
【答案】D
【详解】
A．各路灯之间是并联的，工作时互不影响，街边的路灯同时亮、灭，是因为路灯受总开关的控制，故A
错误；
B．带电体能够吸引不带电的轻小物体，因此根据“轻质球a、b靠近时相互吸引”不能推测：a、b两球一
定带异种电荷，故B错误；
C．粉尘不是分子，不能说明分子在不停地做无规则运动，故C错误；
D．两个完全相同的灯泡在串联电路中分得的电压相同；并联电路中各支路两端的电压相等，所以两个灯
泡的连接可能是串联也可能是并联，故D正确。
故选D。
4．（2021·全国九年级课时练习）关于电荷的说法中正确的是（ ）
A．摩擦起电的实质是创造了电荷
B．金属导体中自由电子移动的方向就是电流的方向
C．带正电的玻璃棒能吸引纸屑是由于异种电荷相互吸引
D．绝缘体不容易导电是因为自由电荷很少
【答案】D
【详解】
A．摩擦起电的本质是电荷的发生转移，不是创造了电荷，故A错误；
B．物理学规定正电荷定向移动的方向为电流方向，金属导体中自由电子移动的方向与正电荷移动的方向
相反，因此金属导体中电流方向与自由电子移动的方向相反，故B错误；
2 / 18
学科网（北京）股份有限公司C．带正电的玻璃棒能吸引纸屑是因为带电体有吸引轻小物体的性质，故C错误；
D．绝缘体不容易导电，是因为绝缘体内几乎没有能够自由移动的电荷，而不是没有电荷，故D正确。
故选D。
5．（2021·全国九年级课时练习）下列物品具有导电属性的是（ ）
A．塑料学生尺 B．擦字橡皮 C．食用油 D．铜钥匙
【答案】D
【详解】
ABC．一般情况下，塑料学生尺、擦字橡皮、食用油是绝缘体，不能导电，故ABC不符合题意；
D．铜是良好的导体，铜钥匙具有导电性，故D符合题意。
故选D。

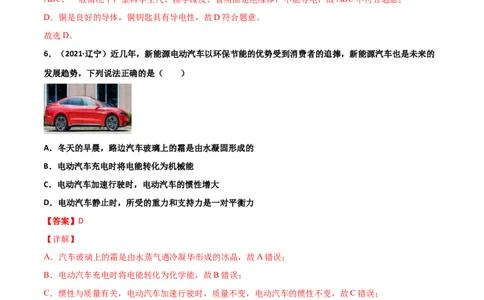

6．（2021·辽宁）近几年，新能源电动汽车以环保节能的优势受到消费者的追捧，新能源汽车也是未来的
发展趋势，下列说法正确的是（ ）
A．冬天的早晨，路边汽车玻璃上的霜是由水凝固形成的
B．电动汽车充电时将电能转化为机械能
C．电动汽车加速行驶时，电动汽车的惯性增大
D．电动汽车静止时，所受的重力和支持力是一对平衡力
【答案】D
【详解】
A．汽车玻璃上的霜是由水蒸气遇冷凝华形成的冰晶，故A错误；
B．电动汽车充电时将电能转化为化学能，故B错误；
C．惯性与质量有关，电动汽车加速行驶时，质量不变，电动汽车的惯性不变，故C错误；
D．电动汽车静止时，所受的重力和支持力大小相等、方向相反、作用在同一物体上、作用在同一直线上，
属于一对平衡力，故D正确。
故选D。
7．（2021·湖南株洲·）“吹泡泡”新玩法：①制备一定量的泡泡液；②将一张锡箔纸卷起并包住一根中空
玻璃管；③用条状气球与一块毛皮摩擦后接触锡箔纸；④通过玻璃管吹出一个泡泡（锡箔纸使泡泡与气球
带同种电荷），并在下方用气球“接住”泡泡，使其能悬浮在空中，且通过气球可以控制泡泡的升降，如
3 / 18
学科网（北京）股份有限公司图所示。气球与毛皮摩擦后，它们带（ ）

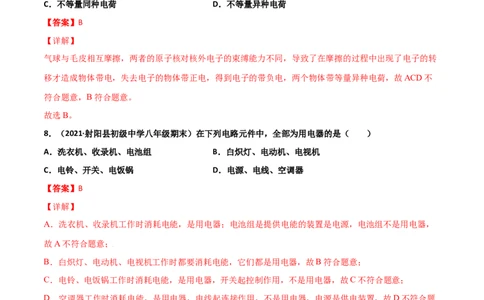

A．等量同种电荷 B．等量异种电荷
C．不等量同种电荷 D．不等量异种电荷
【答案】B
【详解】
气球与毛皮相互摩擦，两者的原子核对核外电子的束缚能力不同，导致了在摩擦的过程中出现了电子的转
移才造成物体带电，失去电子的物体带正电，得到电子的带负电，两个物体带等量异种电荷，故ACD不
符合题意，B符合题意。
故选B。
8．（2021·射阳县初级中学八年级期末）在下列电路元件中，全部为用电器的是（ ）
A．洗衣机、收录机、电池组 B．白炽灯、电动机、电视机
C．电铃、开关、电饭锅 D．电源、电线、空调器
【答案】B
【详解】
A．洗衣机、收录机工作时消耗电能，是用电器；电池组是提供电能的装置是电源，电池组不是用电器，
故A不符合题意；
B．白炽灯、电动机、电视机工作时都要消耗电能，它们都是用电器，故B符合题意；
C．电铃、电饭锅工作时消耗电能，是用电器，开关起控制作用，不是用电器，故C不符合题意；
D．空调器工作时消耗电能，是用电器，电线起连接作用，不是用电器，电源是供电装置，故D不符合题
意。
故选B。
9．（2021·江苏苏州工业园区星洋学校八年级月考）将毛皮与橡胶棒摩擦这一过程中，涉及的物理知识说
法正确的是（ ）
A．毛皮与橡胶棒摩擦起电是创造了电荷
B．橡胶棒能带上电荷，说明橡胶棒是导体
4 / 18
学科网（北京）股份有限公司C．毛皮摩擦过的橡胶棒靠近带负电的物体会互相吸引
D．毛皮摩擦过的橡胶棒能够吸引轻小物体
【答案】D
【详解】
A．毛皮与橡胶棒摩擦起电是电荷在毛皮与橡胶棒间的转移，并不是创造了电荷，故A错误；
B．橡胶棒虽然能带上电荷，但橡胶棒是绝缘体，故B错误；
C．毛皮摩擦过的橡胶棒带负电，由于同种电荷相互排斥，故靠近带负电的物体会互相排斥，故C错误。
D．毛皮摩擦过的橡胶棒带负电，带电体能够吸引轻小物体，故D正确。
故选D。
10．（2021·江苏中考真题）如图所示是一位同学连接的电路。闭合开关后，下列对各元件状况的判断正确
的是（ ）
A．灯L 不亮 B．灯L 不亮 C．电流表无示数 D．电池也被烧坏
1 2
【答案】A
【详解】
由图中电路可知，电流表于L 并联，再与L 串联，因电流表内阻内很小，相当于一根导线，故L 被短路，
1 2 1
电流表测通过L 的电流。所以，闭合开关后，L 不亮，L 亮，电流表测通过L 的电流，有示数，电池不会
2 1 2 2
被烧坏。
故选A。
二、填空题（每空1分，共计23分）
11．（2021·江苏八年级期中）学习静电现象后，同学们制作了简单的验电器。如图（a）所示，当带电体
与金属小球接触时，电荷就会传导到金属杆和金属箔片上，两片金属箔片就会因___________相互排斥而
张开；如图（b）所示，当带电的塑料棒靠近铝箔条的一端时，铝箔条就会因___________ 相互吸引而偏
转。
5 / 18
学科网（北京）股份有限公司【答案】同种电荷 带电体与轻小物体
【详解】
[1]验电器的工作原理：同种电荷互相排斥；当带电体与金属小球接触时，电荷就会传导到金属杆和金属箔
片上，两片金属箔片就会因同种电荷相互排斥而张开。
[2]当带电的塑料棒靠近静止的铝箔条一端时，铝箔条会偏转转起来，说明铝箔条受到了带电塑料棒的吸力
的作用，这表明：带电物体能吸引轻小物体。
12．（2021·全国九年级专题练习）请将图和图所示的测量结果填写在相应的空格处。
①电流表的示数是______A；
②物块的质量是______g。
【答案】0.30（或0.3） 53
【详解】
[1]电流表选择的量程是0 0.6A，对应的分度值为0.02A，所以此时图中的电流值为0.30A或者0.3A。
[2]由图可知，盘中砝码总质量是50g，游码对应的刻度值是3g（左边缘对应的刻度），所以物体的质量记
作
50g+3g=53g
13．（2021·江苏八年级期中）有甲、乙、丙三个轻质小球，用细线悬挂起来，它们之间的相互作用情况如
下图所示，已知甲带正电荷，则乙小球______，丙小球______。（填乙、丙两小球的带电情况）
6 / 18
学科网（北京）股份有限公司【答案】带正电 带负电或不带电
【详解】
[1]甲带正电荷，由图可知，甲乙两球分开，根据同种电荷相互排斥判断，乙一定带正电。
[2]乙和丙相互吸引，根据异名电荷相互吸引判断，丙可能带负电，由于带电体可以吸引轻小物质得，丙也
可能不带电。
14．（2021·苏州天成中学八年级月考）小眀调制配料，他在厨房里用鼻子嗅气味来鉴别瓶子里面装的是醋
还是酱油，其中闻到刺激性气味的是醋，这是______现象；酒精和水合后，总体积变小、说明分子间有
______；跟毛皮摩擦过的橡胶棒带负电，可以推理出橡胶棒______电子（选填“得到”或“失去”）。在
干燥的天气里，用塑料梳子梳头，发现越梳头发越蓬松，同时梳子还能吸引碎纸屑，前者是因为头发带
______（同、异）种电荷而相互排斥，后者是因为带电体有______的性质。
【答案】扩散 间隙 得到 同 吸引轻小物体
【详解】
[1]醋具有刺激性气味，我们能根据醋的气味来辨别是因为分子在不停地做无规则运动，这是扩散现象。
[2]酒精和水混合后，总体积变小，说明分子间有间隙。
[3]用橡胶棒跟毛皮摩擦，毛皮的一些电子转移到橡胶棒上，因电子带负电，故橡胶棒得到电子而带负电。
[4]用塑料梳子梳头，发现越梳头发越蓬松，是因为头发带上同种电荷，同种电荷相互排斥的结果。
[5]梳子还能吸引碎纸屑，是因为梳子由于与头发摩擦而带电，带电体能够吸引轻小物体。
15．（2021·南昌市二十八中教育集团青云学校九年级期末）如图所示的电路中，当闭合开关_________时，
和 串联；如果同时闭合开关 、 、 ，则电路处于_________状态。
【答案】S 短路
2
【详解】
7 / 18
学科网（北京）股份有限公司[1]由电路图知道，只闭合开关S，电流从电源流出后，依次通过R、S、R，最后回到电源负极，即形成
2 1 2 2
两电阻串联。
[2]若同时闭合开关S、S 和S，则电流从正极出发，经S、S、S 直接回到负极，造成短路。
1 2 3 1 2 3
16．（2021·长郡梅溪湖中学九年级二模）打扫房间时，小刚用干绸布擦穿衣镜，发现擦过的镜面很容易粘
上细小绒毛，这是由于带电体有_______的性质，若镜面带正电，则在摩擦过程中镜面___________（选填
“得到”或“失去”）电子。
【答案】吸引轻小物体 失去
【详解】
[1]带电体具有吸引轻小物体的性质。
[2]摩擦起电的实质是电子的转移，物体失去电子带正电，得到电子带负电。
17．（2021·苏州市吴中区胥口中学八年级月考）如图甲所示是锂原子的结构图，从图甲中可以看出锂原子
内有___________个质子，电子带_________（选填:“正”或“负”） 电荷，原子的结构类似于太阳系的
模型（图乙），那么图甲中的_________相当于太阳系中的太阳。
【答案】3 负 原子核
【详解】
[1][2]原子核是由质子和中子组成，质子带正电，中子不带电，核外电子带负电，图甲中带正电的粒子为质
子，数量有3个，不带的为中子，数量有4个，核外电子有3个，带负电。
[3]由图乙可以看出，火星、地球、木星等都在围绕太阳旋转，原子内部核外电子也是围绕原子核旋转的，
因此图甲中的原子核相当于太阳系中的太阳。
18．（2020·福建省福州杨桥中学九年级月考）教室里的电灯是___________的（选填“串联”或“并
联”）；太阳能电池工作时将太阳能直接转化为___________能。
【答案】并联 电
8 / 18
学科网（北京）股份有限公司【详解】
[1]教室里的电灯在工作时，互不影响，为并联。
[2]太阳能电池工作时，可以将太阳能直接转化为电能，使用电器工作。
19．（2021·苏州高新区实验初级中学）用丝绸摩擦过的玻璃棒带 _______电（填“正”或“负”），在摩
擦的过程中，丝绸_______子（填“得到”或“失去”）。同种物质在固态、液态和气态中，分子间作用
力最小的是______态。
【答案】正 得到 气
【详解】
[1][2]丝绸与玻璃棒摩擦，丝绸得到电子带负电，玻璃棒失去电子带正电。
[3]同种物质在固态、液态和气态中，气态的分子间距最大，分子间作用力最小。
三、实验题（每空2分，共计26分）
20．（2020·天津市静海区瀛海学校九年级月考）某同学使用电流表测量通过某一灯泡的电流的实验。
(1)在连接电路的过程中，下列几点要求中没有必要的是（______）
A．按照电路图连接电路的过程中，开关应该是断开的
B．每处接线都必须接牢
C．必须从电池的正极开始依次连接电流表、开关、灯泡，最后连到电池的负极
D．连接完毕，对照电路图仔细检查电路，确认无误后再闭合开关
(2)闭合开关后，发现电流表的指针偏转到如图所示的位置，于是他立即断开开关。则测量时产生这种现象
的原因：______。
(3)该同学为了完成实验，下一步应该采取的措施是：________。
【答案】C 电流表所选量程偏小 换用0～3A量程
【详解】
(1)[1]连接电路时，只要把电流表与灯泡串联即可，不必从电池的正极开始依次连接电流表、开关、灯泡，
最后连到电池的负极，故C没有必要，其他均必要。
9 / 18
学科网（北京）股份有限公司(2)[2]由图可知，指针偏转到最右边，且超出了刻度盘上的最大刻度，这是选用的电流表的量程偏小造成的。
(3)[3]为了能测出电路中的电流，必须将电流表的量程更换为0～3A大量程。
21．（2021·汕头金山中学南区学校九年级开学考试）如图是“探究串联电路电流特点”的实验电路图：
（1）实验中，选择两个小灯泡的规格是_________的（填“相同”或“不相同”），小明连接好最后一根
导线时，发现灯都亮了，出现这种情况的原因是__________。
（2）下表是某同学实验中的一组数据：指出下面表格所记录的数据中，明显错误的数值是___________，
造成错误的原因是___________。
电流表的位置 A B C
电流I/A 0.3 0.3 1.5
（3）实验中某同学发现两个串联的小灯泡中，一个发光，一个不发光。造成其中一个小灯泡不发光的原
因是___________。
A． 灯泡的灯丝断了 B． 灯丝的短路 C． 小灯泡靠近负极
【答案】不相同 连接电路时开关没有断开 1.5 接了小量程，但按照大量程读数 B
【详解】
(1)[1][2]为得出普遍性的规律，实验中，应选择两个规格不相同的小灯泡，小明连接好最后一根导线时，
发现灯都亮了，出现这种情况的原因是连接电路时，开关没有断开。
(2)[3][4]根据串联电路中各处的电流都相等，明显错误的数值是1.5，造成错误的原因是电流表接了小量程，
但按照大量程读数。
(3)[5]A．若灯泡的灯丝断了，则电路为断路，两灯都不发光，故A不符合题意；
B．串联电路中，一个灯的灯丝短路，另一个灯正常发光，故B符合题意；
C．灯的发光与否与小灯泡靠近电源正、负极无关，故C不符合题意。
故选B。
22．（2021·吴江市实验初级中学八年级月考）在“探究带电物休间的相互作用”活动中。用干燥的丝绸摩
擦过的有机玻璃棒和用干燥毛皮摩擦的橡胶棒，依次两两靠近，如图所示。甲、乙两图呈现相互排斥现象，
10 / 18
学科网（北京）股份有限公司丙图呈现相互吸引现象。
(1)实验中，将其中一根棒悬挂起来是为了________；
(2)由实验现象可知，丝绸摩擦过的有机玻璃棒所带电荷与用干燥毛皮摩擦的橡胶棒所带电荷是
___________（选填“相同”或“不同”）的。
(3)把其它经过摩擦而带电的物体分别去靠近上面的悬挂的玻璃棒和橡胶棒，发现若跟玻璃棒吸引的，就会
跟橡胶棒排斥；而跟橡胶棒吸引的，就会跟玻璃棒排斥。显然，带电的物体与玻璃棒相斥的，所带电荷跟
丝绸摩擦过的玻璃棒所带电荷必定相同，带电的物体与橡胶棒相斥的，所带电荷跟丝绸摩擦过的玻璃棒所
带电荷必定___________。据此分析，自然界中只存在___________种电荷。
(4)假如一个物体带上了第三种电荷，你认为以下情况可能的是（______）
A．该物体跟丝绸摩擦过的玻璃棒吸引，跟毛皮摩擦过的橡胶棒也吸引
B．该物体跟丝绸摩擦过的玻璃棒吸引，跟毛皮摩擦过的橡胶棒排斥
C．该物体跟丝绸摩擦过的玻璃棒排斥，跟毛皮摩擦过的橡胶棒吸引
D．该物体跟丝绸摩擦过的玻璃棒排斥，跟毛皮摩擦过的橡胶棒也排斥
【答案】让它能够自由转动 不同 不同 两 AD
【详解】
(1)[1]为了验证电荷间相互作用的规律，将其中一根棒悬挂起来，是为了让它受力后能够自由转动。
(2)[2]同种电荷相互排斥，异种电荷相互吸引，由丙图呈现的相互吸引的现象可知，丝绸摩擦过的有机玻璃
棒所带电荷与用干燥毛皮摩擦的橡胶棒所带电荷是不同的。
(3)[3][4]带电的物体与橡胶棒相斥，说明二者所带电荷相同，则它所带电荷跟丝绸摩擦过的玻璃棒所带电
荷必定相反。通过以上实验现象分析得，自然界中只存在两种电荷。
(4)[5]丝绸摩擦的玻璃棒带正电，毛皮摩擦的橡胶棒带负电，且同种电荷相互排斥，异种电荷相互吸引。假
如一个带电物体对正、负电荷一个吸引，一个排斥，只能说明其所带的电仍是正、负电荷中的一种。所以
假如物体带上了第三种电荷，要么与正、负电荷同时吸引，要么与正、负电荷同时排斥，故AD符合题意，
BC不符合题意。
故选AD。
四、作图题（9分）
11 / 18
学科网（北京）股份有限公司23．（2021·全国九年级专题练习）如图所示是未完成连接的实物电路，请用笔画线代替导线完成该电路的
连接。要求：两灯并联，开关S在干路上，电流表只测通过L 的电流，导线不能交叉。再画出与之对应的
1
电路图。
【答案】
【详解】
两灯并联，有两条通路，电流表只测通过L 的电流，电流表和L 串联，实物图如下。
1 1
电路图如图所示。
24．（2021·陕西九年级一模）（1）某次实验时，小明的眼睛在A处看到发光点S在玻璃板中的像S′位
置如图所示。请作出发光点S的位置，并完成光路图______；（保留作图痕迹）
12 / 18
学科网（北京）股份有限公司（2）根据电路图连接实物图______。
【答案】
13 / 18
学科网（北京）股份有限公司【详解】
(1)由于平面镜中像与物关于平面镜对称，故作出发光点S的像点S′，连接AS′，与镜面的交点为入射点O，
OA为反射光线，连接SO，画上箭头即为入射光线，如下图
(2)原电路中，两灯并联，开关S 与灯L 串联，只控制L 这个灯；S 控制整个电路，根据电路图连接实物
2 2 2 1
图，如下图
五、综合题（5分）
25．（2021·江苏九年级二模）阅读短文，回答问题：
榨汁机
一般榨汁机由主机、刀片、滤刀网、出汁口、推果棒、果汁杯、果渣桶、顶盖等组成，将苹果、橘子等不
同水果榨出果汁，榨出的果汁比买来的果汁营养更丰富、味道更佳。使用前先将机架竖直对准主机放下，
14 / 18
学科网（北京）股份有限公司再将榨汁网底部对准电机轮压下，确认装配到位，然后装入顶盖，并扣上安全扣。
榨汁操作过程是：先将水果去皮去核，洗净备用，个头大于加料口的要切小；将果汁杯放于出汁口，集渣
斗放于出渣口；接通电源，开启机器，电动机开始工作；将水果放入榨汁机，用推料杆压下，榨出新鲜美
味的果汁流入果汁杯中。
（1）榨汁机中电动机工作时是将电能转化为______能；
（2）榨汁机工作时转动的刀片与水果直接接触，所以应选择硬度______的材料制作刀片（“大”或
“小”）；
（3）若果汁从出汁口匀速流入如图杯中，杯底受到的压强p随着果汁流出时间t的关系，下列图像中描述
正确的是（____）
A、 B、 C、 D、
（4）为保障安全，该榨汁机设置了电源开关S和安全开关S。当杯体放在主机上时，S 自动闭合，此时
1 1
再闭合S，电动机才能启动，开始榨汁。下列电路图符合上述要求的是（____）
A、 B、 C、 D、
（5）小明为探究榨汁机工作时的出汁率与哪些因素有关，各取一只不同的水果，发现出汁量不相等。就
小明的探究过程，指出他探究过程中的不足是______。
【答案】机械 大 B B 没有控制水果的质量一定
【详解】
（1）[1]榨汁机中电动机工作时，消耗电能，产生机械能，是将电能转化为机械能。
（2）[2]刀片一般选择硬度比较大的材料制成，容易切割东西。
（3）[3]随着果汁的增加，液面高度增加，容器底部受到的压强总体是变大的；由图可知，杯子的形状是
上宽下窄的，相同时间内注入的果汁的体积是相同的，随着果汁面的上升，横截面积变大，在相同时间内，
15 / 18
学科网（北京）股份有限公司上升的高度是减小的，即增加的压强p会随时间逐渐变慢，则p与t的关系图像应逐渐变得平缓。
故选B。
（4）[4]由题意可知，只有开关S、S都闭合后，才开始榨汁，即电动机才开始工作，说明两开关相互影
1
响，一个开关不能单独控制电动机，两开关是串联的，即两开关、电动机与电源组成串联电路，由图示电
路图可知，B符合题意。
故选B。
（5）[5]分析材料可知，各取一只不同的水果，发现出汁量不相等，没有控制水果的质量一定。
六、计算题（26题3分，27题4分，共计7分）
26．（2021·全国九年级课时练习）将某导体与电流表串联在电路中，1分钟通过导体横截面的电荷量为30
库。求：
(1)通过导体的电流多大?
(2)在电流表上标出此电流值.
【答案】(1)0.5A；(2)
【详解】
解：(1)通过导体的电流
(2)如果选择0~3A，电流表的指针偏转幅度比较小，所以选择量程0~0.6A量程，如图。
答：(1)通过导体的电流为0.5A；
16 / 18
学科网（北京）股份有限公司(2)图见解析。
27．（2018·全国）如图甲所示的电路，当开关S闭合后，两灯都发光．这时两个电流表A 、A 指针所指的
1 2
位置都如图乙所示．求：
（1）通过灯L 的电流；
1
（2）通过灯L 的电流．
2
【答案】（1）0.3 A （2）1.2 A
【解析】
试题分析：（1）因为L 与L 并联，A 测干路的电流I，A 测L 支路的电流I ，由并联电路电流特点可
1 2 2 1 1 1
知：I ＞I ，所以A 使用小量程0~0．6A， 由图知I =0．3A；（2）A 使用大量程0~3A 由图知I =1．5A
1 1 1 2
由并联电路电流的规律：I="I" +I ，所以I ="I-I" =1．5A-0．3A=1．2A．
1 2 2 1
考点：并联电路中的电流关系
