第 16 章 《电压 电阻》测试卷（B 卷）
一、单选题（每小题3分，共计30分）

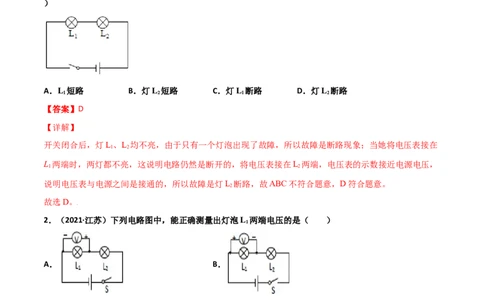

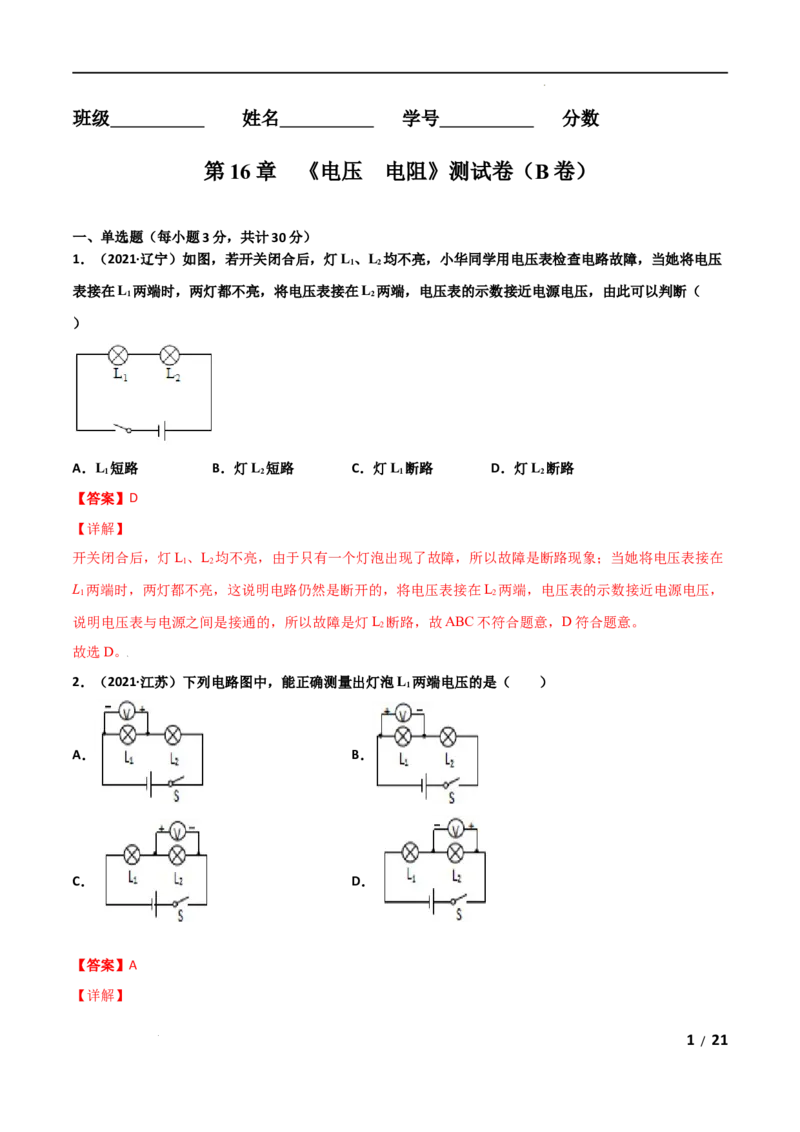

1．（2021·辽宁）如图，若开关闭合后，灯L 、L 均不亮，小华同学用电压表检查电路故障，当她将电压
1 2
表接在L 两端时，两灯都不亮，将电压表接在L 两端，电压表的示数接近电源电压，由此可以判断（
1 2
）
A．L 短路 B．灯L 短路 C．灯L 断路 D．灯L 断路
1 2 1 2
【答案】D
【详解】
开关闭合后，灯L、L 均不亮，由于只有一个灯泡出现了故障，所以故障是断路现象；当她将电压表接在
1 2
L 两端时，两灯都不亮，这说明电路仍然是断开的，将电压表接在L 两端，电压表的示数接近电源电压，
1 2
说明电压表与电源之间是接通的，所以故障是灯L 断路，故ABC不符合题意，D符合题意。
2
故选D。
2．（2021·江苏）下列电路图中，能正确测量出灯泡L 两端电压的是（ ）
1
A． B．
C． D．
【答案】A
【详解】
1 / 21
学科网（北京）股份有限公司A．如图，电压表并联在L 两端，且正负接线柱连接正确，电压表能测出L 两端电压，故A符合题意；
1 1
B．如图，电压表并联在L 两端，但正负接线柱接反了，电压表不能测出L 两端电压，故B不符合题意；
1 1
C．如图，电压表并联在L 两端，且正负接线柱接反了，电压表不能测出L 两端电压，故C不符合题意；
2 1
D．如图，电压表并联在L 两端，且正负接线柱连接正确，电压表能测出L 两端电压，不能测出L 两端电
2 2 1
压，故D不符合题意。
故选A。

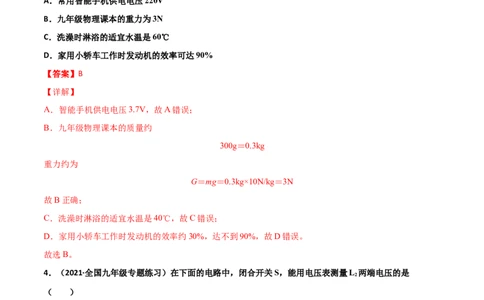

3．（2021·曲靖市麒麟区第七中学九年级一模）下面数据符合或接近实际情况的是（ ）
A．常用智能手机供电电压220V
B．九年级物理课本的重力为3N
C．洗澡时淋浴的适宜水温是60℃
D．家用小轿车工作时发动机的效率可达90%
【答案】B
【详解】
A．智能手机供电电压3.7V，故A错误；
B．九年级物理课本的质量约
300g＝0.3kg
重力约为
G＝mg＝0.3kg×10N/kg＝3N
故B正确；
C．洗澡时淋浴的适宜水温是40℃，故C错误；
D．家用小轿车工作时发动机的效率约30%，达不到90%，故D错误。
故选B。
4．（2021·全国九年级专题练习）在下面的电路中，闭合开关S，能用电压表测量L 两端电压的是
2
（ ）
A． B．
2 / 21
学科网（北京）股份有限公司C． D．
【答案】C
【详解】
闭合开关后，A中电压表测量的是L 两端的电压，B中电压表测量的是L 两端的电压，C中电压表测量的
1 1
是L 两端的电压，D中电压表测量的是L 两端的电压。故C符合题意。
2 1
故选C。

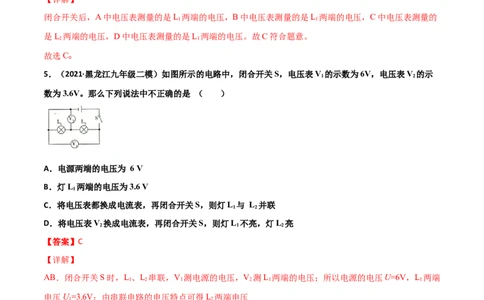

5．（2021·黑龙江九年级二模）如图所示的电路中，闭合开关S，电压表V 的示数为6V，电压表V 的示
1 2
数为3.6V。那么下列说法中不正确的是 （ ）
A．电源两端的电压为 6 V
B．灯L 两端的电压为3.6 V
1
C．将电压表都换成电流表，再闭合开关S，则灯L 与 L 并联
1 2
D．将电压表V 换成电流表，再闭合开关S，则灯L 不亮，灯L 亮
2 1 2
【答案】C
【详解】
AB．闭合开关S时，L、L 串联，V 测电源的电压，V 测L 两端的电压；所以电源的电压U=6V，L 两端
1 2 1 2 1 1
电压U=3.6V；由串联电路的电压特点可得L 两端电压
1 2
U=U-U=6V-3.6V=2.4V
2 1
故AB正确，不符合题意；
C．电流表相当于导线，若将电压表换成电流表，由图知，V 换成的电流表将电源短路，故C错误，符合
1
题意；
D．将电压表V 换成电流表时，电路为L 的简单电路，电流表测通过L 的电流，L 被短路；所以L 亮，
2 2 2 1 2
L 不亮，故D正确，不符合题意。
1
3 / 21
学科网（北京）股份有限公司故选C。
6．（2021·河北九年级期末）如图所示电路，闭合开关S后，小灯泡L 、L 均发光，则下列说法中正确的
1 2
是（ ）

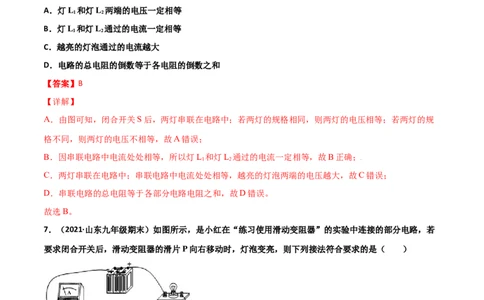

A．灯L 和灯L 两端的电压一定相等
1 2
B．灯L 和灯L 通过的电流一定相等
1 2
C．越亮的灯泡通过的电流越大
D．电路的总电阻的倒数等于各电阻的倒数之和
【答案】B
【详解】
A．由图可知，闭合开关S后，两灯串联在电路中；若两灯的规格相同，则两灯的电压相等；若两灯的规
格不同，则两灯的电压不相等，故A错误；
B．因串联电路中电流处处相等，所以灯L 和灯L 通过的电流一定相等，故B正确；
1 2
C．两灯串联在电路中；串联电路中电流处处相等，越亮的灯泡两端的电压越大，故C错误；
D．串联电路的总电阻等于各部分电路电阻之和，故D错误。
故选B。
7．（2021·山东九年级期末）如图所示，是小红在“练习使用滑动变阻器”的实验中连接的部分电路，若
要求闭合开关后，滑动变阻器的滑片P向右移动时，灯泡变亮，则下列接法符合要求的是（ ）
A．M接B，N接C B．M接A，N接D
C．M接A，N接B D．M接C，N接A
4 / 21
学科网（北京）股份有限公司【答案】A
【详解】
灯泡变亮，表明通过灯泡的电流变大，即电路中的电阻减小，滑动变阻器的滑片P向右移动时，其接入的
电阻是减小的，则滑片右侧的电阻丝应接入电路（即一定要接B接线柱），滑动变阻器采用“一上一下”
的接法，故M接B，N接C，故A正确，BCD错误。
故选A。
8．（2021·湖南九年级期末）如图所示的电路图中，闭合开关电流表A、A 的示数分别如图所示，则下列
1 2
说法中正确的是（ ）
A．灯L 、L 是串联
1 2
B．电压表测量L 两端的电压
1
C．通过灯L 的电流是0.5A
1
D．通过灯L 的电流是0.2A
2
【答案】D
【详解】
A．电压表相当于断开，电流表相当于导线，则可知灯L、L 是并联，故A错误；
1 2
B．电压表测量电源两端的电压，故B错误；
CD．电流表A 测量干路电流，电流表A 测量灯L 支路电流，两表均接入小量程，可知电流表A、A 示
1 2 2 1 2
数分别为0.5A、0.2A，则通过灯L 的电流是0.2A，根据并联分流可知通过灯L 的电流是0.3A；故C错误、
2 1
D正确。
故选D。
9．（2021·辽宁沈阳·中考真题）如图所示，小明将A、B两种不同的金属片分别插入土豆，制成土豆电池，
闭合开关S，发光二极管发光，电压表有示数。以下关于电路的理解正确的是（ ）
5 / 21
学科网（北京）股份有限公司A．若断开开关，A、B两金属片间没有电压
B．土豆电池供电时是电能转化为化学能
C．发光二极管是由绝缘体材料制成的
D．电流从“电池”的A金属片流出经过二极管回到金属片B
【答案】D
【详解】
A．土豆相当于电源，若断开开关，A、B两金属片间仍有电压，故A错误；
B．土豆电池供电时是化学能转化为电能，故B错误；
C．发光二极管是由半导体材料制成的，故C错误；
D．电压表要求电流从正接线柱流入，负接线柱流出，则电流从“电池”的A金属片流出经过二极管回到
金属片B，故D正确。
故选D。
10．（2021·北京九年级二模）通常情况下，将一段粗细均匀的镍铬合金丝和一段粗细均匀的铜丝接入同一
电路中，下列说法中正确的是（ ）
A．镍铬合金丝的电阻较大，其两端的电压也较大
B．铜丝的电阻较小，通过铜丝的电流较大，
C．电路断开后，镍铬合金丝的电阻和铜丝的电阻都变为零
D．无法比较两段金属丝电阻的大小
【答案】D
【详解】
ABD．电阻大小与长度、粗细、材料有关，题目中没有告知镍铬合金丝与铜丝长度关系，则无法比较两段
金属丝电阻的大小，故AB错误，D正确；
C．电阻是导体的一种性质，不管通、断电，导体的电阻大小不变，故C错误。
故选D。
6 / 21
学科网（北京）股份有限公司二、填空题（每空1分，共计28分）
11．（2021·山西九年级期末）如图所示，要使电路中电流表的示数变小变阻器的滑片P应该向______端移
动，使灯变亮一些，变阻器的滑片应向______端移动。
【答案】b a
【详解】
[1]要使电路中电流表的示数变小，根据欧姆定律可知，电路中的总电阻变大，滑动变阻器接入电路中的电
阻变大即滑片P向b端移动。
[2]要使灯变亮一些，电路中的电流变大，根据欧姆定律可知电路中的总电阻变小，滑动变阻器接入电路中
的电阻变小，即滑片P向a端移动。
12．（2021·江苏苏州·九年级期末）如图所示，图甲为某亮度可调节台灯。图乙为其用于调光的电位器结
构图，a、b、c是它的三个接线柱。a、c分别与弧形电阻丝的两端相连，b与金属滑片相连。为实现调光
功能，电位器应与灯_____（选填“串联”或“并联”）；当将a、b接线柱接入电路，为使灯变亮，应
____（选填“顺时针”或“逆时针”）旋动滑片。
【答案】串联 逆时针
【详解】
[1]并联电路各支路之间互不影响，电位器串联在电路中才能改变电路中电流的大小，所以图中电位器应与
灯泡串联。
[2]当将a、b接线柱接入电路，滑片左边的电阻丝接入电路，为使灯变亮，逆时针转动旋钮时，电位器接
入电路的电阻变小，电路中电流变大，灯泡变亮。
13．（2021·江苏九年级月考）如图甲所示电路，电源电压为3V，当开关S闭合时，电压表的读数如图乙
所示，则L 两端的电压为___________V，L 两端的电压为___________V；当开关S断开时，电压表的示
1 2
数为___________V。
7 / 21
学科网（北京）股份有限公司【答案】1.1 1.9 3
【详解】
[1][2]由电路图可知，L 和L 是串联，电压表测L 两端的电压；因为电源电压为3V，因此电压表的量程为
1 2 1
0～3V，其分度值为0～0.1V，故电压表示数为1.1V；即L 两端的电压：U=1.1V；由串联电路电压特点可
1 1
知，L 两端的电压
2
U=U-U=3V-1.1V=1.9V
2 1
[3]当开关S断开时，电压表的正负接线柱与电源两极相连，因此电压表的示数接近于电源电压，即3V。
14．（2021·全国八年级课前预习）电压用字母____表示，国际制单位的主单位是_______，简称___，符号
是____。常用单位有千伏（KV）和毫伏（mV）。1KV = 103V=106mV。家庭照明电路的电压是_____V；
一节干电池的电压是______V；一节蓄电池的电压是_____V；对人体安全的电压不高于_____V。
【答案】U 伏特 伏 V 220 1.5 2 36
【详解】
略
15．（2021·四川九年级二模）如图所示，当开关S、S 都闭合时，电压表示数为5V，电流表A 的示数为
1 2 1
0.5A，电流表A 的示数为0.3A，则通过L 的电流为______A，电压表V的示数是______V。
2 1
【答案】0.2 5
【详解】
[1]由电路图可知，开关S、S 都闭合后，两灯泡并联，电压表测并联电路电压，电流表A 测干路电流，
1 2 1
电流表A 测通过灯L 的电流；则通过L 的电流
2 2 1
I =I -I =0.5A-0.3A=0.2A
L1 A1 A2
[2]电压表示数等于电源电压，为5V。
16．（2021·云南九年级期末）某品牌手电筒，正常工作时需要两节干电池串联来提供电源，该手电筒工作
8 / 21
学科网（北京）股份有限公司的额定电压是_______ ；某便携式取暖设备正常工作时的额定电压是 ，一般情况下该设备正常工作
时______（选填“会”或“不会”）使人触电。
【答案】3 不会
【详解】
[1]一节干电池的电压为1.5V，两节干电池串联后的电压为3V，所以该手电筒工作的额定电压是3V。
[2]便携式取暖设备正常工作时的额定电压是30V，而对人体安全的电压为不高于36V，所以，一般情况下
该设备正常工作时不会使人触电。
17．（2021·四川南充·九年级期末）如图甲所示的电路，电源电压保持不变，当开关S闭合后，a、b两个
电流表的指针静止时均如图乙所示，则通过灯泡 的电流为 ______ A，两灯的电压之比为 ________ 。
【答案】0.96 1∶1
【详解】
[1]由电路图可知，两灯泡并联，电流表a测L 支路的电流，电流表b测干路电流，因为并联电路中干路电
1
流等于各支路电流之和，由题可知两个完全相同的电流表指针偏转相同，所以b电流表的量程为0～3A，
分度值为0.1A，示数为1.2A；a电流表的量程为0～0.6A，分度值为0.02A，示数为0.24A，即通过灯L 的电
1
流为0.24A，根据并联电路的电流特点可得，通过L 的电流
2
I =I-I =1.2A-0.24A=0.96A
2 1
[2]并联电路中各个支路的电压相等，由并联电路电压的规律可知两灯的电压之比为1∶1。
18．（2021·北京朝阳·）（1）如图所示，弹簧测力计的示数为______N；
9 / 21
学科网（北京）股份有限公司（2）如图所示，电阻箱的示数为______Ω。
【答案】2 7804
【详解】
（1）[1]由图可知，弹簧测量计的量程为0~5N，分度值为0.2N，故弹簧测力计的示数为2N。
（2）[2]由图可知，根据电阻箱的使用规则可知，电阻箱的示数为
R=7×1000Ω+8×100Ω+0×10Ω+4×1Ω=7804Ω
19．（2021·重庆市育才中学）在如图所示电路中，电源电压保持不变， 、 为定值电阻，a、b为电压
表或电流表。先闭合开关S，再闭合开关 ， 闭合前后a表示数之比为3∶5，则a表是________（选填
“电流表”或“电压表”），电阻 ________。
【答案】电压表 3∶2
10 / 21
学科网（北京）股份有限公司【详解】
[1]如果a、b都是电流表，两个开关闭合，将电源短路，不符合题意；如果a是电流表、b是电压表，先闭
合开关S，只有R 的简单电路，电流表测量通过R 的电流，再闭合开关S，只有R 的简单电路，电流表测
2 2 1 2
量通过R 的电流，电流表示数不变，不符合题意；所以a表是电压表，b表是电流表。
2
[2]先闭合开关S，两个电阻串联，电压表测量R 两端的电压，再闭合开关S，R 被短路，只有R 的简单电
1 1 2 1
路，电压表测量电源电压， 闭合前后a表示数之比为3∶5，所以
20．（2021·江西九年级期末）如图甲所示的电流表，此时的读数是 ______A； 如图乙所示，电压表盘上
的指针示数是______V；如图丙所示，通电前指针向左偏转，造成该现象的原因是______。
【答案】0.46 5 电压表使用前未校零
【详解】
[1]如图甲所示的电流表，选用小量程0~0.6 A，分度值为0.02A，电流表的示数为0.46A。
[2]如图乙所示中电压表，选用大量程0~15V，分度值为0.5V，则电压表表盘上指针示数为5V。
[3]如图丙所示，通电前指针向左偏转，指针反偏，说明电压表使用前未校零。
三、实验题（每空1分，共计17分）
21．（2021·四川德阳·中考真题）观察下列实验图示，完成填空：
11 / 21
学科网（北京）股份有限公司（1）如图甲所示，随着瓶内空气不断地向外抽出，听见手机铃声越来越小，这说明声音的传播需要
___________。
（2）如图乙所示，当蜡烛、透镜、光屏处在如图位置时，烛焰在光屏上清晰的呈现倒立 ___________
（选填“放大”、“缩小”或“等大”）的实像。
（3）如图丙所示，在“探究影响电阻大小因素的实验”中，将导体B和导体C分别接入电路，是为了探
究导体电阻与 ___________的关系。
（4）如图丁所示，ab棒水平运动切割磁感线使灵敏电流表发生偏转，这种现象叫做 ___________。
【答案】介质 缩小 长度 电磁感应
【详解】
（1）[1]随着瓶内空气不断地向外抽出，听见手机铃声越来越小，这说明声音不能在真空中传播，声音的
传播需要 介质。
（2）[2]从图中可以看出，物距大于像距，此时凸透镜成的是倒立、缩小的实像。
（3）[3]从图中可以看出，导体B和导体C都是镍铬丝，且横截面积相同，长度不同，说明在“探究影响
电阻大小因素的实验”中，将导体B和导体C分别接入电路，是为了探究导体电阻与长度的关系。
（4）[4]ab棒水平运动切割磁感线使灵敏电流表发生偏转，闭合电路的部分导体切割磁感线产生感应电流，
这种现象叫电磁感应现象。
22．（2021·甘肃兰州·中考真题）在探究“影响导体电阻大小因素”的实验中，保持电源电压不变，如图
所示，在M、N两点之间分别接入不同的电阻丝，其规格如下表所示：
12 / 21
学科网（北京）股份有限公司编号 材料 长度/m 横截面积/
A 镍铬合金 0.5 0.5
B 镍铬合金 1.0 0.5
C 镍铬合金 0.5 1.0
D 锰铜合金 0.5 0.5
（1）实验中应通过观察_______来比较电阻的大小，这种实验方法叫______；
（2）选用编号为A、B的两根电阻丝进行实验，可以探究导体电阻大小与______的关系；
（3）选用编号为A、C的两根电阻丝进行实验，可以探究导体电阻大小与______的关系；
（4）为了探究导体电阻大小与导体材料的关系，应选用编号为______的两根电阻丝进行实验。
【答案】灯泡亮度 转换法 长度 横截面积 AD
【详解】
（1）[1][2]将不同的电阻丝接入电路，电流大小不同，灯泡亮度不同，因此实验中是通过观察灯泡亮度来
比较电阻大小的，这种方法在物理学中称之为转换法。
（2）[3]选用编号为A、B的两根电阻丝进行实验，材料和横截面积相同，长度不同，可以探究导体电阻
大小与长度的关系。
（3）[4]选用编号为A、C的两根电阻丝进行实验，材料和长度相同，横截面积不同，可以探究导体电阻
大小与横截面积的关系。
（4）[5]为了探究导体电阻大小与导体材料的关系，保持长度和横截面积相同，材料不同，选择AD两根
电阻丝。
23．（2021·河南郑州外国语中学九年级其他模拟）小刚和小丽用图所示的器材探究串联电路的电压关系，
用三节干电池串联做电源，两只小灯泡的规格不同。
13 / 21
学科网（北京）股份有限公司（1）请用笔画线代替导线，连接实验电路_______。要求：L 和L 串联，电压表测量两灯串联后的总电压。
1 2
（2）连接电路时，开关应_______。实验时，灯L 和灯L 的规格应___________。（填“相同”或“不相
1 2
同”）
（3）小刚用电压表测量L两端的电压时，直接选用0～3V的量程，小丽说这样不行，规范的操作方法应
l
该是___________。
（4）他们在测量L 两端的电压时，两灯突然熄灭，电压表示数变为0。小刚用电压表检测L 两端的电压，
2 1
示数为电源电压，由此判断出L 处的故障是_________；L 是短路还是正常的？小丽在原电路中又添加了
1 2
一个电学器材，就检验出了结果，她的方法可能是___________。
（5）他们排除故障后继续实验，得出了下表所示的一组数据。为了得出串联电路电压关系的普遍规律他
们还应当________________。
L 两端电压/V
L 两端电压/V 2 串联后的总电压/V
1
1.4 3.1 4.5
【答案】 断开 不相同 先接入电压表大量程试触
断路 见解析 换用不同的灯泡进行多次测量
【详解】
（1）[1]L 和L 串联，两灯泡、开关、电源组成串联电路，电压表测量两灯串联后的总电压，电压表选用
1 2
大量程并联在两灯泡两端，如图所示；
14 / 21
学科网（北京）股份有限公司（2）[2]为保证电路安全，连接电路时，开关应断开。
[3]为了使实验结论具有普遍性，实验时，灯L 和灯L 的规格应不相同。
1 2
（3）[4]用电压表测量L 两端电压时，直接选用0-3V的量程，这样不行，应该先用0-15V量程试触进行判
1
断，若电压低于3V，则选用0-3V量程进行测量。
（4）[5]在测量L 两端电压时，两灯突然熄灭，电压表示数变为0，可能电路中出现断路，用电压表检测
2
L 两端电压，电压表示数为电源电压，可能灯泡L 断路。
1 1
[6]要判断L 是短路还是正常，用小灯泡与L 并联，如果L 发光，则L 正常；若L 不发光，则L 短路。
2 1 2 2 2 2
（5）[7]为了得出串联电路电压关系的普遍规律，他们还应换用不同的灯泡进行多次测量。
四、作图题（每题6分，共计12分）
24．（2021·陕西九年级期末）(1)如图所示，试在甲、乙两个“○”内选填“电压表”和“电流表”的符
号， 使两灯组成并联电路；（____）
(2)如图所示，在杠杆AB上挂了一个重为G的物体，为使杠杆在图中的位置静止。请在杠杆上画出最小的
动力F和它的力臂。（____）
15 / 21
学科网（北京）股份有限公司【答案】
【详解】
(1)[1]由分析知，要使两灯并联，则甲表相当于导线，故甲处为电流表，乙表相当于断路，故乙表为电压表，
如下图所示：
(2)[2]阻力与阻力臂的乘积一定的情况下，动力臂最长时最省力，由图知OB比OA长，所以OB作动力臂
最长，为使杠杆平衡，过B点与OB垂直向上作垂线就得到动力F的方向，它的力臂为L，如下图所示：
25．（2021·全国九年级课时练习）按要求画出电路图，并连接图实物图，要求：电灯L 、L 串联，电压
1 2
表V 测灯L 两端的电压，电压表V 测灯泡L 、L 的总电压，滑动变阻器控制灯L 和L 的电流，滑动变
1 1 2 1 2 1 2
阻器滑片向右移动时，灯泡变亮。
16 / 21
学科网（北京）股份有限公司【答案】
【详解】
由题知，两灯串联，电压表V 应与灯L 并联，电压表V 并联在L 和L 两端，滑动变阻器串联接入电路中，
1 1 2 1 2
滑片向右移灯泡变亮，说明电流变大，变阻器连入阻值变小，应将下方B接线柱接入电路中，电源电压为
3V，两个电压表均用小量程；由此画出电路图并连接实物，如图
17 / 21
学科网（北京）股份有限公司五、综合题（3分）
26．（2021·内蒙古九年级期末）阅读短文，然后回答文后问题：
常温下，导体导电性能好，绝缘体导电性能比较差。有一些材料，如锗、硅，导电性能介于导体和绝缘体
之间，常常称作半导体。利用半导体材料可以制作二极管、三极管。如果把很多二极管、三极管和电阻、
电容等元件直接做在硅单晶片上，就成了集成电路。二极管和三极管都具有单向导电性。半导体材料在集
成电路、消费电子、通信系统、光伏发电、照明等领域都有应用。在各种金属导体中，银的导电性能是最
好的，但还是有电阻存在。超导体是一种比常规导体更为优越的无损耗导电材料。科学家发现，某些物体
在很低的温度时，如铝在-271.76℃以下，电阻就变为了0Ω，这就是超导现象。近日，美国罗切斯特大学
的科学家在260万个大气压下，成功创造出了临界温度约为15℃的室温超导材料，这是人类首次实现室温
超导。
(1)发光二极管的主要材料是______（选填“导体”、“半导体”或“绝缘体”）；
(2)对于铝这种金属，它的电阻随温度的降低而______；（选填“不变”、“变大”或“变小”）
(3)若常温下超导体研制成功，则超导体适合做______。
A．电热水壶 B．输电线 C．电热吹风机 D．电热毯
【答案】半导体 变小 B
【详解】
(1)[1]文中“利用半导体材料可以制作二极管、三极管”说明发光二极管的主要材料是半导体。
(2)[2]“铝在-271.76℃以下，电阻就变为了0Ω” 说明铝的电阻随温度的降低而变小。
(3)[3]超导体电阻为0，有电流流经时超导体不会产生热量，适合做输电线，可以减少能量损失。
六、计算题（每题5分，共计10分）
27．（2021·南宁市天桃实验学校九年级开学考试）在如图所示的电路中，已知电阻R 阻值为 。闭合
1
18 / 21
学科网（北京）股份有限公司开关S后，电流表A的示数为1.5A，电流表A 的示数为1A，求：
1
（1）通过R 的电流；
1
（2）电源电压；
（3）电阻R 的阻值。
2
【答案】（1） ；（2） ；（3）
【详解】
（1）电流表A 与电阻R 串联，电流表示数为1A，通过R 的电流为 。
1 1 1
（2）由于并联电各支路两端的电压相等，由欧姆定律可得电源电压
（3）由图可知，R 与R 并联，电流表A测量干路电流，电流表A 测量通过R 的电流；因并联电路中干路
1 2 1 1
电流等于支路电流之和，所以通过R 的电流
2
由欧姆定律可得R 的阻值
2
答：（1）通过R 的电流为 。
2
（2）电源电压为 。
（3）电阻R 的阻值为 。
2
28．（2021·全国九年级课时练习）在图(a)所示电路中，闭合开关s后，两个电压表指针偏转均为图（b）
所示．求：
19 / 21
学科网（北京）股份有限公司(1)电源电压
(2)电阻R 和R 两端的电压
1 2
【答案】（1）6V；（2）4.8V；1.2V
【详解】
(1)由电路图知,灯R 和R 串联,电压表V 测电源电压,电压表V 测R 两端的电压;故电压表V 示数大于电压表
1 2 1 2 2 1
V 示数,两个电压表指针偏转角度相同,则电压表V 量程是0∼15V,分度值是0.5V,电压表V 示数U ＝6V,则电
2 1 1 V1
源电压为6V;电压表V2量程是0∼3V；
(2)电压表V 量程是0∼3V,最小分度值是0.1V,电压表V 示数U ＝1.2V,则R 两端的电压U ＝U ＝1.2V；由串
2 2 V2 2 2 V2
联电路特点知,R 两端的电压U ＝U −U ＝6V−1.2V＝4.8V.
1 1 V1 V2
20 / 21
学科网（北京）股份有限公司21 / 21
学科网（北京）股份有限公司
