班级 姓名 学号 分数
第 16 章 《电压 电阻》测试卷（A 卷）
一、单选题（每小题3分，共计30分 ）
1．（2021·全国九年级期末）在人类探究科学历程中，许多科学家作出了非常重大的贡献，为了纪念他们，
常常以他们的名字作为某个物理量的单位。下图所示的四位物理学家中，其名字被用作电流的单位的是（
）
A． 安培
B． 欧姆
C． 焦耳
D． 瓦特
2．（2021·吉林长春·东北师大附中九年级一模）下列物体通常情况下属于导体的是（ ）
A．橡胶棒 B．塑料尺 C．玻璃棒 D．一元硬币
1 / 12
学科网（北京）股份有限公司3．（2021·苏州外国语学校九年级二模）下面是小明整理的部分笔记，其中叙述正确的是（ ）
A．温度高的物体一定比温度低的物体内能大
B．绝缘体内部没有电荷，永远不可能导电
C．同种材料的导线，长度越短电阻越小
D．一个用电器工作时有电流通过，则该用电器两端电压一定不为零
4．（2021·陕西九年级一模）下列说法正确的是（ ）
A．金属导电时，电子定向移动的方向与电流方向相同
B．相同材料制成长度相同的导线，横截面积越大电阻越小
C．温度高的物体具有的内能多，温度低的物体具有的内能少
D．人工湖能调节温度，是因为水的沸点高
5．（2022·河北八年级期末）下列物理量的估测错误的是（ ）
A．一瓶矿泉水的重力约为5N
B．中学生从一楼爬到二楼做功大约是1500J
C．中学生的正常步行速度约为5m/s
D．冰箱冷藏室食品保鲜的温度约为4℃

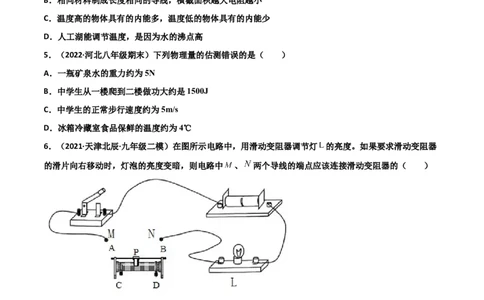

6．（2021·天津北辰·九年级二模）在图所示电路中，用滑动变阻器调节灯 的亮度。如果要求滑动变阻器
的滑片向右移动时，灯泡的亮度变暗，则电路中 、 两个导线的端点应该连接滑动变阻器的（ ）
A．接线柱A、 B．接线柱A、
C．接线柱 、 D．接线柱 、
7．（2021·全国九年级专题练习）在如图所示的电路中，电源电压为6V，开关闭合后，L 、L 均不发光。
1 2
用电压表逐段测量，结果是：U =0V，U =6V，U =0V，U =6V。由此可以判断此电路的故障可能是（
ab ad bc cd
）
2 / 12
学科网（北京）股份有限公司A．电路的aL b部分发生断路
1
B．电路的aL c部分发生断路
2
C．电源部分发生短路
D．电路的c经滑动变阻器至d部分发生断路

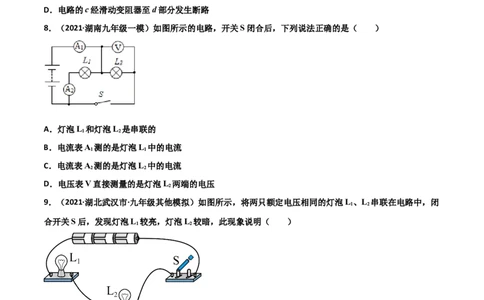

8．（2021·湖南九年级一模）如图所示的电路，开关S闭合后，下列说法正确的是（ ）
A．灯泡L 和灯泡L 是串联的
1 2
B．电流表A 测的是灯泡L 中的电流
1 1
C．电流表A 测的是灯泡L 中的电流
2 2
D．电压表V直接测量的是灯泡L 两端的电压
2
9．（2021·湖北武汉市·九年级其他模拟）如图所示，将两只额定电压相同的灯泡L 、L 串联在电路中，闭
1 2
合开关S后，发现灯泡L 较亮，灯泡L 较暗，此现象说明（ ）
1 2
A．灯泡L 的阻值小于灯泡L 的阻值
1 2
B．通过灯泡L 的电流大于通过灯炮L 的电流
1 2
C．灯泡L 两端的电压小于灯炮L 两端的电压
1 2
D．灯泡L 的额定功率小于灯泡L 的额定功率
1 2
10．（2021·广东九年级一模）小明做实验时记录2V和0.2A，但填写表格时不知是测哪个元件的数据，由
3 / 12
学科网（北京）股份有限公司于器材收拾完了，即时记起并画出实验接线草图，如图，电压表和电流表还不能确定，用M、N表示。则
下列判断正确的是（ ）
A．M表是电压表，2V是电源电压
B．N表是电压表，2V是L 两端电压
1
C．N表是电流表，流过L 电流0.2A
2
D．M表是电流表，流过L 电流0.2A
2
二、填空题（每空1分，共计 21分）

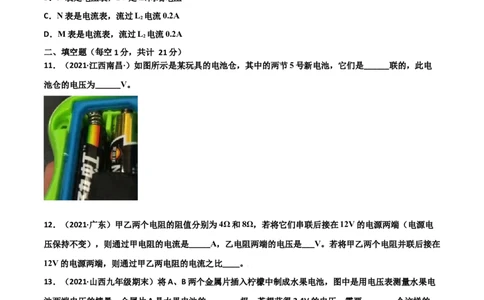

11．（2021·江西南昌·）如图所示是某玩具的电池仓，其中的两节5号新电池，它们是______联的，此电
池仓的电压为______V。
12．（2021·广东）甲乙两个电阻的阻值分别为4Ω和8Ω，若将它们串联后接在12V的电源两端（电源电
压保持不变），则通过甲电阻的电流是_____A，乙电阻两端的电压是___V。若将甲乙两个电阻并联后接在
12V的电源两端，则通过甲乙两电阻的电流之比____。
13．（2021·山西九年级期末）将A、B两个金属片插入柠檬中制成水果电池，图中是用电压表测量水果电
池两端电压的情景。金属片A是水果电池的 ______ 极；若想获得2.4V的电压，需要 ______ 个这样的
______ 水果电池联起来。
4 / 12
学科网（北京）股份有限公司14．（2021·山东）汽车各转向灯都是LED灯，其核心元件是发光二极管，制作二极管的核心材料是
______（选填“导体”“半导体”或“超导体”）。
15．（2021·湖北十堰市北京路中学九年级一模）如图所示，AB和CD均为镍铬合金线。闭合开关后，通
过观察______，可以比较出合金线电阻的大小，这种研究方法叫______（填“控制变量法”或“转换
法”）。这个实验装置是研究电阻大小与导体______的关系。
16．（2021·安徽亳州·八年级期末）在一定条件下，利用超导体的___________的特性，可以用细导线输送
电流；利用半导体材料制成的发光二极管具有___________的特性，可以用来判断电流方向。
17．（2021·甘肃白银·九年级期末）如图所示的电路中，若使灯泡L 和L 并联，则需闭合开关_____；为
1 2
了保护电源，绝对不能同时将开关_____闭合。
18．（2021·全国九年级专题练习）如图所示的电阻箱的示数为______Ω。
5 / 12
学科网（北京）股份有限公司19．（2021·全国九年级专题练习）小科利用器材探究通过M、N之间导体的电流与电压的关系，部分电路
如图所示。
（1）图中M、N之间应连入______（填“定值电阻”或“小灯泡”）；
（2）图中M、N之间若接入定值电阻，闭合开关，当滑动变阻器滑片向左移动时，滑动变阻器两端的电
压______（填变化情况）。
20．（2021·成都西川中学九年级一模）如图为某同学设计的高速公路收费站计重秤的原理图，该原理图中，
R 为滑动变阻器，车重表是由_____（选填“电流表”或“电压表”）改装而成，则当车越重时，车重表
2
的示数将_____（选填“越大”、“不变”或“越小”）。
三、实验题（每空1分，共计14分）
21．（2021·吉林）小明在探究“串联电路电压的规律”时，设计了图甲所示的电路图，并进行了如下实验。
6 / 12
学科网（北京）股份有限公司(1)小明在图乙中按照图甲所示连接好电路；______
(2)小明根据连接好的电路，闭合开关后，发现只有一盏灯发光，且电压表示数为零。若只有L 或L 的一处
1 2
发生故障。则故障可能是______；
(3)排出故障后，小明进行实验，并收集了数据记录在表中；
U /V U /V U /V
AB BC AC
1.5 1.5 3
小明分析数据后得到两个结论：①在串联电路中，各用电器两端电压之和等于电源电压；②在串联电路中，
各用电器两端电压相等。你认为小明得出两个结论错误的原因是______；另外，小明的设计方案还存在一
个不足之处是______。
22．（2021·天津河西·九年级一模）小金和小明同学在“探究影响导体电阻大小因素”的实验中，提出了
如下猜想：
猜想一：导体电阻的大小跟导体长度有关；
猜想二：导体电阻的大小跟导体的横截面积有关；
猜想三：导体电阻的大小跟导体的材料有关。
同学们利用图所示电路进行探究，实验中分别将多根规格、材料不同的电阻丝两端接入电路M、N两点间。
请你帮他们完成下列内容：
7 / 12
学科网（北京）股份有限公司（1）实验中通过观察________来比较电阻的大小。
（2）为了验证猜想一，小金同学应选用________和________相同的电阻丝进行对比实验。
（3）小明在实验时仅选用一根电阻丝，他不能完成验证猜想________。（选填“一”、“二”或
“三”）
（4）针对猜想二，请你设计出记录实验数据的表格______。
23．（2021·山西九年级期末）在探究水果电池的电压与哪些因素有关的实践活动中。小组同学经过讨论，
提出了以下猜想：
猜想一：水果电池的电压与水果的酸甜程度有关；
猜想二：水果电池的电压与水果的大小有关。
小组同学探究上面的猜想时，将接有导线的铜片和锌片插入苹果中，一个水果电池就做成了，如图所示，
在老师的指导下，进行实验，得到如下表所示的实验数据，请你参与到小组探究中，一起完成下列问题。
苹果1（一般甜） 苹果2（较甜） 苹果3（很甜）
1个大苹果
去掉
去掉
8 / 12
学科网（北京）股份有限公司(1)实验中，______（选填“铜片”或“锌片”）是水果电池的正极；
(2)分析上表数据，得到的结论是水果电池的电压与水果的大小______（选填“有关”或“无关”）；
(3)同组的小华将电压表改成了可以测量水果酸甜程度的仪表，当电压表指针偏转程度越大时，在对应刻度
线处标注______（选填“一般甜”或“很甜”）；
(4)请你提出猜想三：水果电池的电压还可能与______有关；
四、作图题（6分）
24．（2021·江苏九年级期末）请在图中的两个虚线框内，选填 “电源”和 “开关”的符号，并满足当开
关都闭合时两灯组成并联电路．
25．（2021·辽宁九年级期末）将图中的电路元件连接完整。要求：电流表测通过电阻的电流，滑动变阻器
调节电阻中的电流。
五、综合题（每空2分，10分）
26．（2021·河南）某款水位自动测控仪的测量原理如图17甲所示,电源电压U恒为15V,定值电阻R =10Ω,R
0 1
为一竖直固定光滑金属棒，总长40cm,阻值为20Ω，其接入电路的阻值与对应棒长成正比．弹簧上端固定,
滑片P固定在弹簧下端且与R 接触良好,滑片及弹簧的阻值、重力均不计．圆柱体M通过无伸缩的轻绳挂
1
在弹簧下端,重80N,高60cm,底面积为100cm2．当水位处于最高位置A时,M刚好浸没在水中,此时滑片P恰
在R 最上端;当水位降至最低位置B时,M的下表面刚好离开水面．已知弹簧所受拉力F与其伸长量∆L的关
1
系如图乙所示．闭合开关S,试问:
9 / 12
学科网（北京）股份有限公司（1）当水位下降时,金属棒接入电路的长度________ ,电压表示数________（两空均选填“增大”或“减
小” ）
（2）当水位处于位置A时.电压表的示数为多少______?
（3）水位由位置A降至B这一过程,弹簧的长度增加了多少?电压表的示数变化了多少_______?（已知ρ
水
=1.0×103kg/m3,g取10N/kg）
六、计算题（27题4分，28题6分，29题9分，共计19分）
27．（2019·福建省福州第一中学）如图所示的电路，电源由三节新干电池组成。闭合开关后，电压表V
2
的示数为2.5V。求：
(1)电压表V 的读数是多少？
1
(2)灯L 两端的电压是多少？
2
28．（2018·湖北全国·九年级单元测试）小明做实验时，连接了如图所示电路，闭合开关S时，三个电表的
示数分别为0.3A、3V、5V，但当时没有记录清楚每个数据对应哪一个电表，请你根据电路图和记录的数据，
分别计算出通过灯L 、灯L 的电流和各自两端的电压．
1 2
29．（2021·全国九年级课时练习）如图所示的电路中，闭合开关，电压表V 的示数是7.5V，电压表V 的
1 2
10 / 12
学科网（北京）股份有限公司示数为9V，若电源电压为12V，求：
（1）L 两端的电压U；
1 1
（2）L 两端的电压U；
2 2
（3）L 两端的电压U。
3 3
11 / 12
学科网（北京）股份有限公司12 / 12
学科网（北京）股份有限公司
