班级 姓名 学号 分数
第二十章 《电与磁》测试卷（A 卷基础篇）
一、单选题（每小题3分，共计30分）
1．（2021·海南）经过不懈探索，在1831年发现电磁感应现象的物理学家是（ ）
A．法拉第 B．牛顿 C．安培 D．欧姆

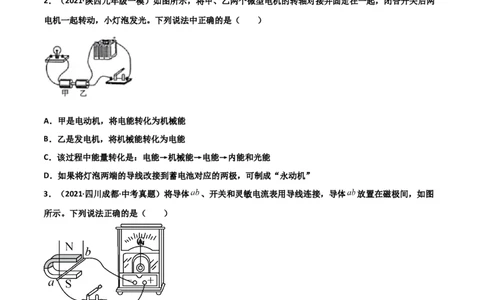

2．（2021·陕西九年级一模）如图所示，将甲、乙两个微型电机的转轴对接并固定在一起，闭合开关后两
电机一起转动，小灯泡发光。下列说法中正确的是（ ）
A．甲是电动机，将电能转化为机械能
B．乙是发电机，将机械能转化为电能
C．该过程中能量转化是：电能→机械能→电能→内能和光能
D．如果将灯泡两端的导线改接到蓄电池对应的两极，可制成“永动机”
3．（2021·四川成都·中考真题）将导体 、开关和灵敏电流表用导线连接，导体 放置在磁极间，如图
所示。下列说法正确的是（ ）
A．开关闭合，磁铁不动， 水平向左快速移动，指针不偏转
B．磁极对调后，开关闭合， 水平向右快速运动，指针要偏转
C．开关闭合， 竖直上下运动，指针要偏转
D．开关断开， 快速运动，指针可能偏转
4．（2021·广西贵港·中考真题）图中的a表示垂直于纸面的一根导线，它是闭合电路的一部分，它在磁场
中按箭头方向运动时，下列哪种情况不会产生感应电流（ ）
1 / 12A． B．
C． D．

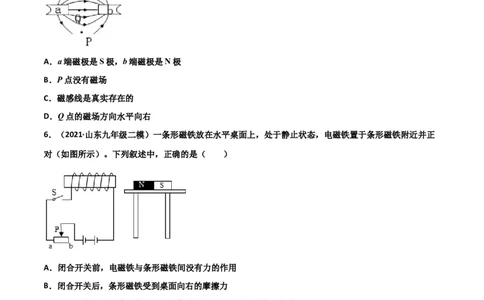

5．（2021·湖南郴州·）a、b两个磁极间的磁感线分布如图所示。下列说法正确的是（ ）
A．a端磁极是S极，b端磁极是N极
B．P点没有磁场
C．磁感线是真实存在的
D．Q点的磁场方向水平向右
6．（2021·山东九年级二模）一条形磁铁放在水平桌面上，处于静止状态，电磁铁置于条形磁铁附近并正
对（如图所示）。下列叙述中，正确的是（ ）
A．闭合开关前，电磁铁与条形磁铁间没有力的作用
B．闭合开关后，条形磁铁受到桌面向右的摩擦力
C．闭合开关后，滑片P向a移动时电磁铁与条形磁铁间的作用力减小
D．闭合开关后，滑片P向b移动过程中，若条形磁铁始终处于静止状态，则它受到桌面的摩擦力变大
7．（2021·天津北辰·九年级二模）如图中磁体两极间磁感线的画法正确的是（ ）
A． B．
2 / 12C． D．

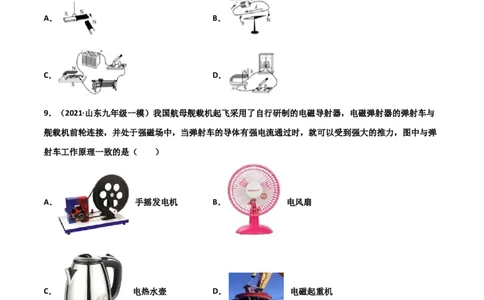

8．（2021·山东九年级二模）在超市购物时，如果没有付款并将商品的标签进行消磁，商品被带出经过出
口时，防盗报警器的线圈中会产生电流信号从而发出报警声。下列能说明超市报警器工作原理的是
（ ）
A． B．
C． D．
9．（2021·山东九年级一模）我国航母舰载机起飞采用了自行研制的电磁导射器，电磁弹射器的弹射车与
舰载机前轮连接，并处于强磁场中，当弹射车的导体有强电流通过时，就可以受到强大的推力，图中与弹
射车工作原理一致的是（ ）
A． 手摇发电机 B． 电风扇
C． 电热水壶 D． 电磁起重机
10．（2021·南昌市第三中学九年级期末）法国科学家阿尔贝和德国科学家彼得由于发现了巨磁电阻
（GMR）效应，荣获诺贝尔物理学奖。如图是研究巨磁电阻特性的原理示意图。实验发现，当闭合S、S
1 2
后使滑片P向左滑动过程中，指示灯变亮，则下列说法错误的是（ ）
3 / 12A．电磁铁左端为N极
B．巨磁电阻所在的电路电流增大
C．巨磁电阻两端的电压变大
D．巨磁电阻随磁场增强而变小

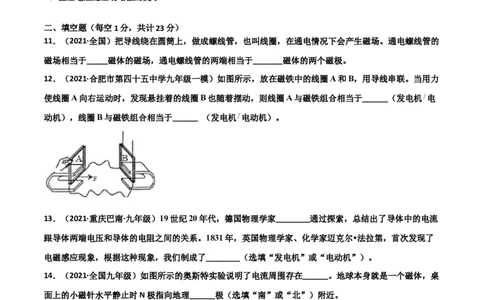

二、填空题（每空1分，共计23分）
11．（2021·全国）把导线绕在圆筒上，做成螺线管，也叫线圈，在通电情况下会产生磁场。通电螺线管的
磁场相当于_____磁体的磁场，通电螺线管的两端相当于_______磁体的两个磁极。
12．（2021·合肥市第四十五中学九年级一模）如图所示，放在磁铁中的线圈A和B，用导线串联。当用力
使线圈A向右运动时，发现悬挂着的线圈B也随着摆动，则线圈A与磁铁组合相当于______（发电机 电
动机），线圈B与磁铁组合相当于______ （发电机 电动机）。
13．（2021·重庆巴南·九年级）19世纪20年代，德国物理学家________通过探索，总结出了导体中的电流
跟导体两端电压和导体的电阻之间的关系。1831年，英国物理学家、化学家迈克尔•法拉第，首次发现了
电磁感应现象，根据这种现象，我们制成了________（选填“发电机”或“电动机”）。
14．（2021·全国九年级）如图所示的奥斯特实验说明了电流周围存在______。地球本身就是一个磁体，桌
面上的小磁针水平静止时N极指向地理______极（选填“南”或“北”）附近。
15．（2021·辽宁铁岭市·）如图所示为车库积水自动报警器原理图，图中A、B位置可以安装电铃或LDE
灯，要求车库没有积水时，LED灯亮，车库有积水时，电铃响。电铃工作时利用了电流的________效应：
它应该安装在图中的______________（选填“A”或“B”）位置；LDE灯是利用____________（选填
4 / 12“半导体”或“超导体”）材料制成的。
16．（2021·陕西九年级专题练习）医生给心脏疾病的患者做手术时，往往要用一种称为“人工心脏泵”
（血泵）的体外装置来代替心脏，以推动血液循环。如图是该装置的示意图，线圈AB固定在用软铁制成
的活塞柄上（相当于一个电磁铁），通电时线圈与活塞柄组成的系统与固定在左侧的磁体相互作用，从而
带动活塞运动。活塞筒通过阀门与血管相通，阀门S 只能向活塞筒外开启，S 只能向活塞筒内开启。线圈
1 2
中的电流从B流向A时，螺线管的左边是______（选填“N”或“S”）极，活塞柄向______运动（选填
“左”或“右”），血液的流向是______（选填“从②流向①”或“从③流向②”）状态。
17．（2021·云南昆明市·云大附中）现在很多大型商场都安装了聪明的电梯，无人乘梯和有人乘梯时电梯
运行的速度会发生变化；这种电梯的简易控制电路如图所示，R是一个压敏电阻，其阻值随压力的增大而
减小，当人走上电梯后，电磁继电器控制电路中的电流______（填“增大”或“减小”），从而衔铁和触
点2接通，电动机的转速变快，使电梯的运行速度加快；当人和电梯匀速向上运行时，人的机械能增
______（填“增大”、“不变”或“减小”）。
5 / 1218．（2021·浙江温州·中考真题）“地漏”（如图甲）是连接排水管道与室内地面的接口。“悬浮地漏”
相对于传统地漏具有较多优点，如排水速度可随积水深度自动调节、在不排水时能密封管道等。
（1）若地漏不密封，排水管内臭气会扩散到室内。从微观角度解释该现象：______。
（2）磁悬浮地漏的工作原理如图乙。
①当密封盖上方无水时，在磁体B作用下，磁体A将密封盖顶起。若磁体A下端为N极，则磁体B上端
为______极。
②当密封盖上方有水时，密封盖下移，开始排水。积水越多，则排水口越大，其原因是______。
19．（2021·江苏扬州·中考真题）体育克技中善用物理原理，对取胜往往起着决定作用，
（1）柔道竞技中，进攻者假装要把对手摔向左方，对手为了维持平衡，就把身体向右倾，由于______仍
要向右运动，就被进攻者乘势摔向前方；
（2）以过肩摔为例，如图所示，进攻者A利用腰部将B顶起，使他的脚离地，同时猛拉B的右臂，请在
图中作出力F的力臂L，此时A能轻易将B捧倒的原因是______。
20．（2021·全国九年级课时练习）《论衡》 中记载:“司南之杓、投之于地，其柢指南”。如图所示
“柢”即握柄，是磁体的______（选填“N”或“S”）极。地磁的南极在地理的______极附近，最早发现地
磁南北极和地理南北极不重合的是我国宋代学者沈括。
三、实验题（每空1分，共计9分）
6 / 1221．（2021·广东梅州·九年级二模）小华在探究电磁现象的实验中，设计了如图所示的实验装置。
（1）①在图甲中将磁体向下插入螺线管中时，观察到灵敏电流计的指针向右偏转，由此可知：电路中有
______产生；
②将磁体从螺线管中向上拔出时，会观察到灵敏电流计的指针向______（选填“左”或“右”）偏转；
③通过前两步实验，可得出感应电流的方向与______的方向有关；
④学校的广播系统中，其中______（选填“扬声器”或“动圈式话筒”）是利用这个原理工作的；
（2）图乙装置的实验结果表明磁场对通电导体______；为了使实验效果更明显，图中悬挂在细线下的金
属棒最好选用______。（填字母代号）
A．铁棒 B．玻璃棒 C．铝棒 D．铜棒
22．（2021·四川成都·）在“探究导体在磁场中运动时产生感应电流的条件”的实验中，小磊将蹄形磁体
放在水平桌面上，将导体棒悬挂在蹄形磁体的两磁极之间，按如图所示将导体棒、开关和灵敏电流表连接
起来。已知电路器件均完好。
(1)如图所示，导体棒沿水平方向向右快速运动，电流表指针不发生偏转，这是因为________；
(2)闭合开关，使导体棒竖直上下运动，观察发现电流表的指针不发生偏转；再使导体棒水平向右运动，发
现电流表指针向左偏转；再让导体棒水平向左运动，发现电流表指针向右偏转，说明感应电流的方向与导
体的______有关。除此之外，他还进一步研究了感应电流的方向与磁场方向的关系；
(3)小明将灵敏电流表更换成电池组，闭合开关后观察到导体棒向左侧摆动，若想改变导体棒摆动方向应
7 / 12______。
A．增大电源电压
B．改变磁场方向
C．增大磁场强度
D．同时改变磁场方向和电路中的电流方向
四、作图题（共计10分）
23．（2021·云南）如图所示，根据磁感线方向，标出通电螺线管的N、S极，并用“+”“﹣”标出电源
的正负极。
24．（2021·四川德阳·）如图甲所示为一个磁悬浮地球仪，图乙是其内部结构示意图。开关闭合后，请在
图乙中的括号内标出电源的正、负极及电磁铁的N极。
25．（2021·江苏南京一中）按要求作图（请保留作图痕迹）
（1）如图甲所示，一束光经A点所在的平面镜反射后照到盆中花上B点处请画出平面镜的位置和光路图
______。
（2）如图乙所示，小球将弹簧压缩形变，请画出此时小球所有的弹力______。
（3）如图丙所示，在电磁铁上方用弹簧挂着一个条形磁体，闭合开关S，条形磁体静止后，滑片P向右滑
动时弹簧缩短。请用箭头标出磁感线的方向，并用“+” “-”在括号内标出电源正负极______。
8 / 12五、综合题（每空1分，共计8分）
26．（2021·内蒙古九年级二模）如图甲是内蒙古草原上一处风力发电场，风力发电是利用风能这一可再生
清洁能源来发电，风力发电机组主要由风机叶片和发动机组成，每片风叶质量为6t，长为40m。
（1）风机叶片形状像飞机的机翼，若叶片位置和风向如图乙所示，由于叶片两面空气流速不同产生压强
差，而受到向___________ （上/下）的力使风叶旋转。
（2）风机叶片产生的动力通过传动系统传递给发电机，利用___________原理，实现机械能转化为电能。
（3）在一定风速范围内，一台风力发电机的输出功率与风速的关系如表所示，对表格进行分析，发现该
风机1s内获得的能量与风速的定量关系是___________（用文字叙述）
（4）当风速为10m/s 时，一台风力发电机工作1s所产生的电能可供1只“220V 100W”电灯正常工作
大约80s，风机发电的效率大约是多少___________ ？
平均风速（m/s） 5 10 15 20
1s内获得的能量
1 8 27 64
（×104J）
27．（2021·河南九年级期末）根据古文《论衡•是应篇》中的记载：“司南之杓（用途），投之于地，其
柢（握柄）指南”，学术界于1947年想象出司南的模样并印刷在邮票上．
9 / 12（1）如图（甲）所示，当磁勺在正确指南时，其A端为该磁体的 ________ （N/S）极．
（2）1952年，中国科学院物理研究所尝试制作一具司南，如（乙）所示，制作人员根据天然磁石的磁感
线分布，将磁石的 ________ （B/C/D/E）处打磨成磁勺的A端．
（3）把天然磁石按照正确方法打磨成磁勺后，放在粗糙的木盘上，使磁勺水平自由转动直至最终静止，
但磁勺A 端总不能正确指南，将粗糙木盘换成较光滑的青铜盘才略有改善，这是因为磁勺和盘子之间的
________ 力影响了实验效果．
（4）为达到理想的指向效果，制作人员将磁勺靠近一电磁铁，如图（丙）所示，闭合开关S，磁勺和电磁
铁相互吸引，由此增加磁勺的磁性，H为电源的 ________ 极．
六、计算题（每题10分，共计20分）
28．（2021·宁津县教育和体育局教育科学研究所）2020年8月28日，我国最大海洋综合科考船“中山大
学”号在上海江南造船厂下水。“中山大学”号是目前我国排水量最大、综合科考性能最强、创新设计亮
点最多的海洋综合科考实习船。 如图所示，“中山大学”号船长114.3米，船宽19.4米，船底深9.25米，
满载排水量6000吨，最大试航速度16节（约30km/h），经济航速下续航能力15000海里。海水的密度为
1.0×103kg/m3，g取10N/kg。求：
（1）满载时，“中山大学”号科考船受到的浮力；
（2）若“中山大学”号科考船底某处距海面的深度为6m，则该处受到海水的压强；
（3）若“中山大学”号科考船在海上进行科学实验时时，以18km/h的速度匀速航行6小时，如果受到海
水的阻力为1.0×106牛顿，则这一过程牵引力所做的功和功率。
10 / 1229．（2021·重庆巴蜀中学）某同学为学校草坪设计了一个自动注水喷淋系统，其电路设计如图甲，控制电
路电源电压U＝12V，R 为定值电阻，R 为压敏电阻，电磁铁线圈电阻忽略不计，压敏电阻R 放置于水
1 0 F F
箱底部（如图乙），其阻值与压力有关，阻值随水位变化关系如下表。工作电路包括注水系统和喷淋系统，
其电源电压U＝220V。圆柱体水箱底面积S＝0.4m2，当水箱内的水位上升到2m时，通过电磁铁线圈的电
2
流I＝0.1A，衔铁恰好被吸下，注水系统停止工作，此时电流表示数I＝1A，当水位下降到1m时，衔铁
a 1
恰好被拉起，注水系统开始给水箱注水，此时电流表示数I＝2A。
2
水
0.25 0.50 0.75 1.00 1.25 1.50 1.75 2.00 2.25
位/m
压敏
电阻
300 200 125 90 70 65 62 60 59
R 阻
F
值/Ω
（1）当水箱内水位达到2m时，控制电路中压敏电阻R 的功率为多少W？
F
（2）当水箱内水位下降到1m时，通电电磁铁线圈的电流I 为多少？
b
（3）已知喷淋系统一直给草坪喷水，每秒钟喷水量恒为0.001m3，注水系统工作时，每秒钟给水量箱注水
恒为0.005m3，求相邻两次开始给水箱注水的这段时间内，工作电路消耗的电能？
