人教版九年级物理第二十章电与磁单元测试
题 号 一 二 三 总 分
得 分
一.选择题（本大题共有24小题，每小题3分，共72分。在每小题所给出的四个选项中，
只有正确答案，请将代表正确选项的字母填在相应的括号内）

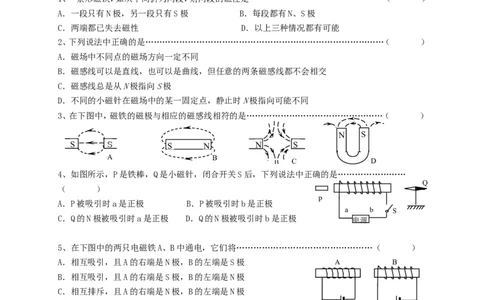

1、一条形磁铁，如从中间折为两段，则两段的磁性是…………………………………………（ ）
A．一段只有N极，另一段只有S极 B．每段都有N、S极
C．两端都已失去磁性 D．以上三种情况都有可能
2、下列说法中正确的是…………………………………………………………………………（ ）
A．磁场中不同点的磁场方向一定不同
B．磁感线可以是直线，也可以是曲线，但任意的两条磁感线都不会相交
C．磁感线总是从N极指向S极
D．不同的小磁针在磁场中的某一固定点，静止时N极指向可能不同
3、在下图中，磁铁的磁极与相应的磁感线相符的是…………………………………………（ ）
N S
S Ｓ S N N S
A B
C D
4、如图所示，P是铁棒，Q是小磁针，闭合开关S后，下列说法中正确的是……………………
Q
（ ）
p
A．P被吸引时a是正极 B．P被吸引时b是正极
a b S
C．Q的N极被吸引时a是正极 D．Q的N极被吸引时b是正极 电源
5、在下图中的两只电磁铁A、B中通电，它们将…………………………………………（ ）
A．相互吸引，且A的右端是N极，B的左端是S极 A B
B．相互吸引，且A的右端是S极，B的左端是N极
C．相互排斥，且A的右端是N极，B的左端是N极
D．相互排斥，且A的右端是S极，B的左端是S极
6、两个外形完全相同的条形铁棒A、B按图甲的方式放置时，B因被吸引而没掉下来；按图乙的方式放
置时，A因不被吸引而会掉下来，这现象说明…………………………………………（ ）
A．A和B都是磁铁 B．A和B都不是磁铁 A B
C．A是磁铁，B不是磁铁 D．B是磁铁，A不是磁铁
B A
甲 乙
7、如图所示，ab、cd为铁块。当S闭合后，ab、cd被磁化，则它们磁化后的磁极为……………
（ ）
c d
A．a为S极，b为S极 B．a为N极，d为S极
a b
SC．a为S极，d为N极 D．a为N极，d为N极
8、如图，滑动变阻器的滑片向右移动时…………………………………………………………
（ ）
A．电流表示数变大，电磁铁磁性变强
B．电流表示数变小，电磁铁磁性变弱
A
C．电流表示数不变，电磁铁磁性不变
D．以上说法都不正确

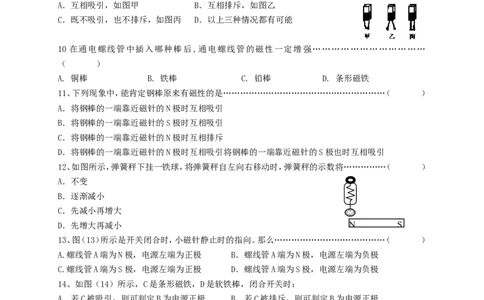

9、如图所示，磁铁吸住两根铁钉的一端，那么这两根铁钉的另一端将………………………（ ）
A．互相吸引，如图甲 B．互相排斥，如图乙
C．既不吸引，也不排斥，如图丙 D．以上三种情况都有可能
10 在通电螺线管中插入哪种棒后,通电螺线管的磁性一定增强………………………………
（ ）
A. 铜棒 B. 铁棒 C. 铅棒 D. 条形磁铁
11、下列现象中，能肯定钢棒原来有磁性的是…………………………………………………（ ）
A．将钢棒的一端靠近磁针的N极时互相吸引
B．将钢棒的一端靠近磁针的S极时互相吸引
C．将钢棒的一端靠近磁针的N极时互相排斥
D．将钢棒的一端靠近磁针的N极时互相吸引将钢棒的一端靠近磁针的S极也时互相吸引
12、如图所示，弹簧秤下挂一铁球，将弹簧秤自左向右移动时，弹簧秤的示数将……………（ ）
A．不变
B．逐渐减小
C．先减小再增大
D．先增大再减小 N S
13、图（13）所示是开关闭合时，小磁针静止时的指向。那么…………………………………（ ）
A.螺线管A端为N极，电源左端为正极 B．螺线管A端为N极，电源左端为负极
C.螺线管A端为S极，电源左端为正极 D．螺线管A端为S极，电源左端为负极
14、如图（14）所示，C是条形磁铁，D是软铁棒，闭合开关时：
A．若C被吸引，则可判定B为电源正极 B．若C被排斥，则可判定B为电源正极
C．若D被吸引，则可判定A为电源正极 D．若D被吸引，则可判定B为电源正极
15、如图（15）所示，一个轻质弹簧下挂一小铁片。当开关断开时，铁片刚好与水银槽中水银面接触，当
开关闭合后，铁片会………………………………………………………………………（ ）
A．不动 B．陷入水银面以下 C．向上运动停在空中 D．上下不停地振动
电源
D NN C S
S
S
电源
A B
A B
N S 图 图
图 （14） （15）
（13）16、A、B两个线圈套在同轴绝缘棒上，能够自由滑动，按图所示接在电路中。当开关闭合后，两个线圈
将……………………………………………………………………………………………（ ）
A．向左右分开 B．向中间靠拢
C．都静止不动 D．先向左右分开，然后再向中间靠拢．

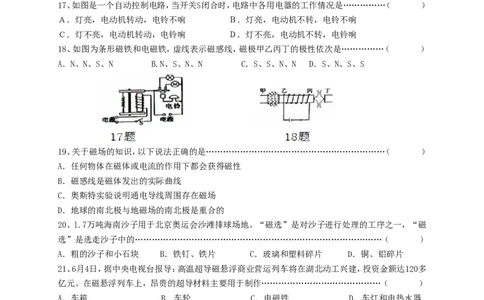

17、如图是一个自动控制电路，当开关S闭合时，电路中各用电器的工作情况是……………（ ）
Ａ．灯亮，电动机转动，电铃不响 Ｂ．灯亮，电动机不转，电铃不响
Ｃ．灯不亮，电动机转动，电铃响 Ｄ．灯不亮，电动机不转，电铃响
18、如图为条形磁铁和电磁铁，虚线表示磁感线，磁极甲乙丙丁的极性依次是……………（ ）
A．N、N、S、N B.N、S、N、N C．S、S、N、N D．S、N、S、S
19、关于磁场的知识，以下说法正确的是………………………………………………………（ ）
A．任何物体在磁体或电流的作用下都会获得磁性
B．磁感线是磁体发出的实际曲线
C．奥斯特实验说明通电导线周围存在磁场
D．地球的南北极与地磁场的南北极是重合的
20、l.7万吨海南沙子用于北京奥运会沙滩排球场地。“磁选”是对沙子进行处理的工序之一，“磁
选”是选走沙子中的……………………………………………………………………………（ ）
A．粗的沙子和小石块 B．铁钉、铁片 C．玻璃和塑料碎片 D．铜、铝碎片
21、6月4日，据中央电视台报导：高温超导磁悬浮商业营运列车将在湖北动工兴建，投资金额达120多
亿元。在磁悬浮列车上，昂贵的超导材料主要用于制作……………………………………（ ）
A．车箱 B．车轮 C．电磁铁 D．车灯和电热水器
22、如图所示，置于通电螺线管内能自由转动的小磁针是静止的，则线圈两端的磁极和电源的正负极
分别是…………………………………………………………………………………………（ ）
A．线圈右端为N极，电源右端为正极
B．线圈右端为N极，电源右端为负极
C．线圈右端为S极，电源右端为正极
D．线圈右端为S极，电源右端为负极
23、如图所示，把螺线管沿东西方向水平悬挂起来，然后给导线通上如图所示的电流，请你想一想会
发生的现象是…………………………………………………………………………………（ ）A．通电螺线管仍保持静止不动
B．通电螺线管能在任意位置静止
C．通电螺线管转动，直至A端指向南，B端指向北
D．通电螺线管转动，直至B端指向南，A端指向北
24、如图为一种温度自动报警器，在水银温度计的顶端封入一段金属丝，说法正确的是（ ）
A．温度升高至74℃时，L1亮灯报警
B．温度升高至74℃时，L2亮灯报警
C．温度升高至78℃时，L1亮灯报警
D．温度升高至78℃时，L2亮灯报警

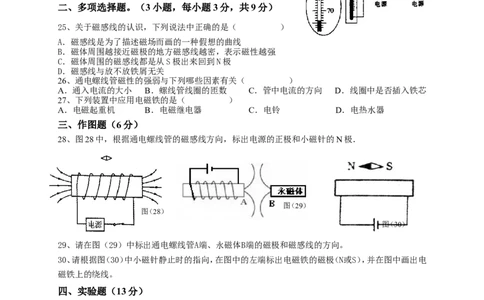

二、多项选择题。（3小题，每小题3分，共9分）
25、关于磁感线的认识，下列说法中正确的是（ ）
A．磁感线是为了描述磁场而画的一种假想的曲线
B．磁体周围越接近磁极的地方磁感线越密，表示磁性越强
C．磁体周围的磁感线都是从S极出来回到N极
D．磁感线与放不放铁屑无关
26、通电螺线管磁性的强弱与下列哪些因素有关（ ）
A．通入电流的大小 B．螺线管线圈的匝数 C．管中电流的方向 D．线圈中是否插入铁芯
27、下列装置中应用电磁铁的是（ ）
A．电磁起重机 B．电磁继电器 C．电铃 D．电热水器
三、作图题（6分）
28、图28中，根据通电螺线管的磁感线方向，标出电源的正极和小磁针的N极．
图（29）
图（28）
图（30）
29、请在图（29）中标出通电螺线管A端、永磁体B端的磁极和磁感线的方向。
30、请根据图（30）中小磁针静止时的指向，在图中的左端标出电磁铁的磁极（N或S），并在图中画出电
磁铁上的绕线。
四、实验题（13分）
31、冬冬将漆包线(表面涂有绝缘漆的铜线)绕在两个完全相同的铁钉上，制成了简易电磁铁
甲和乙，按图14连接好电路，探究“影响电磁铁磁性强弱的因数”。请你结合该实验中的
具体情况，完成下面的内容．
(1)通过观察电磁铁_________________的不同，可以判断电磁铁的
磁性强弱不同。
(2)电磁铁乙的铁钉帽端为_______________极（填“N”或“S”）
(3)滑片P向A端移动时，甲的磁性将______(填“变大”、“变小”或“不变”)，
说明了______________________________________________.
(4)流过电磁铁甲的电流________________电磁铁乙的电流(填“大于”、“小于”或“等于”)．电磁铁甲、乙磁性强弱不同的原因是______________________________________．
