班级 姓名 学号 分数
第 15 章 《电流和电路》测试卷（A 卷）
一、单选题（每空3分，共计30分）
1．（2020·湖南长沙市·周南中学九年级月考）现代生活需要各种各样的材料，下列关于各种材料的说法正
确的是（ ）
A．铝、橡胶、塑料等都是很好的绝缘材料
B．导体电阻的大小只与材料有关
C．超导体是一种电阻很大的材料
D．半导体材料的导电性能介于导体和绝缘体之间

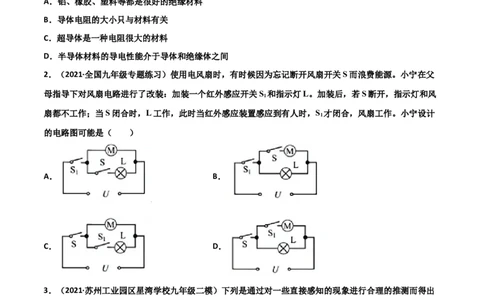

2．（2021·全国九年级专题练习）使用电风扇时，有时候因为忘记断开风扇开关S而浪费能源。小宁在父
母指导下对风扇电路进行了改装：加装一个红外感应开关S 和指示灯L。加装后，若S断开，指示灯和风
1
扇都不工作；当S闭合时，L工作，此时当红外感应装置感应到有人时，S 才闭合，风扇工作。小宁设计
1
的电路图可能是（ ）
A． B．
C． D．
3．（2021·苏州工业园区星湾学校九年级二模）下列是通过对一些直接感知的现象进行合理的推测而得出
的无法直接感知的事实，其中合理是（ ）
A．现象：街边的路灯同时亮、灭 推测：路灯一定是串联的
B．现象：轻质小球a、b靠近时相互吸引 推测：a、b两球一定带异种电荷
C．现象：工业园区上空弥漫着大量粉尘 推测：分子在永不停息地运动
D．现象：某电路中两灯泡两端的电压相等 推测：灯泡可能串联，也可能并联
4．（2021·全国九年级课时练习）关于电荷的说法中正确的是（ ）
A．摩擦起电的实质是创造了电荷
1 / 10
学科网（北京）股份有限公司B．金属导体中自由电子移动的方向就是电流的方向
C．带正电的玻璃棒能吸引纸屑是由于异种电荷相互吸引
D．绝缘体不容易导电是因为自由电荷很少
5．（2021·全国九年级课时练习）下列物品具有导电属性的是（ ）
A．塑料学生尺 B．擦字橡皮 C．食用油 D．铜钥匙

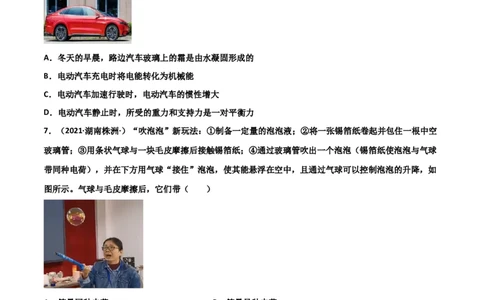

6．（2021·辽宁）近几年，新能源电动汽车以环保节能的优势受到消费者的追捧，新能源汽车也是未来的
发展趋势，下列说法正确的是（ ）
A．冬天的早晨，路边汽车玻璃上的霜是由水凝固形成的
B．电动汽车充电时将电能转化为机械能
C．电动汽车加速行驶时，电动汽车的惯性增大
D．电动汽车静止时，所受的重力和支持力是一对平衡力
7．（2021·湖南株洲·）“吹泡泡”新玩法：①制备一定量的泡泡液；②将一张锡箔纸卷起并包住一根中空
玻璃管；③用条状气球与一块毛皮摩擦后接触锡箔纸；④通过玻璃管吹出一个泡泡（锡箔纸使泡泡与气球
带同种电荷），并在下方用气球“接住”泡泡，使其能悬浮在空中，且通过气球可以控制泡泡的升降，如
图所示。气球与毛皮摩擦后，它们带（ ）
A．等量同种电荷 B．等量异种电荷
C．不等量同种电荷 D．不等量异种电荷
8．（2021·射阳县初级中学八年级期末）在下列电路元件中，全部为用电器的是（ ）
A．洗衣机、收录机、电池组 B．白炽灯、电动机、电视机
C．电铃、开关、电饭锅 D．电源、电线、空调器
9．（2021·江苏苏州工业园区星洋学校八年级月考）将毛皮与橡胶棒摩擦这一过程中，涉及的物理知识说
法正确的是（ ）
2 / 10
学科网（北京）股份有限公司A．毛皮与橡胶棒摩擦起电是创造了电荷
B．橡胶棒能带上电荷，说明橡胶棒是导体
C．毛皮摩擦过的橡胶棒靠近带负电的物体会互相吸引
D．毛皮摩擦过的橡胶棒能够吸引轻小物体

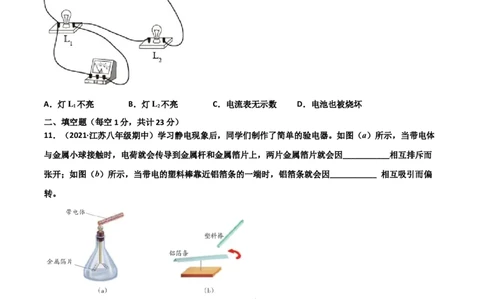

10．（2021·江苏中考真题）如图所示是一位同学连接的电路。闭合开关后，下列对各元件状况的判断正确
的是（ ）
A．灯L 不亮 B．灯L 不亮 C．电流表无示数 D．电池也被烧坏
1 2
二、填空题（每空1分，共计23分）
11．（2021·江苏八年级期中）学习静电现象后，同学们制作了简单的验电器。如图（a）所示，当带电体
与金属小球接触时，电荷就会传导到金属杆和金属箔片上，两片金属箔片就会因___________相互排斥而
张开；如图（b）所示，当带电的塑料棒靠近铝箔条的一端时，铝箔条就会因___________ 相互吸引而偏
转。
12．（2021·全国九年级专题练习）请将图和图所示的测量结果填写在相应的空格处。
3 / 10
学科网（北京）股份有限公司①电流表的示数是______A；
②物块的质量是______g。
13．（2021·江苏八年级期中）有甲、乙、丙三个轻质小球，用细线悬挂起来，它们之间的相互作用情况如
下图所示，已知甲带正电荷，则乙小球______，丙小球______。（填乙、丙两小球的带电情况）
14．（2021·苏州天成中学八年级月考）小眀调制配料，他在厨房里用鼻子嗅气味来鉴别瓶子里面装的是醋
还是酱油，其中闻到刺激性气味的是醋，这是______现象；酒精和水合后，总体积变小、说明分子间有
______；跟毛皮摩擦过的橡胶棒带负电，可以推理出橡胶棒______电子（选填“得到”或“失去”）。在
干燥的天气里，用塑料梳子梳头，发现越梳头发越蓬松，同时梳子还能吸引碎纸屑，前者是因为头发带
______（同、异）种电荷而相互排斥，后者是因为带电体有______的性质。

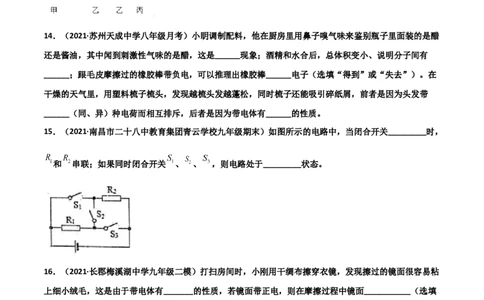

15．（2021·南昌市二十八中教育集团青云学校九年级期末）如图所示的电路中，当闭合开关_________时，
和 串联；如果同时闭合开关 、 、 ，则电路处于_________状态。
16．（2021·长郡梅溪湖中学九年级二模）打扫房间时，小刚用干绸布擦穿衣镜，发现擦过的镜面很容易粘
上细小绒毛，这是由于带电体有_______的性质，若镜面带正电，则在摩擦过程中镜面___________（选填
“得到”或“失去”）电子。
17．（2021·苏州市吴中区胥口中学八年级月考）如图甲所示是锂原子的结构图，从图甲中可以看出锂原子
内有___________个质子，电子带_________（选填:“正”或“负”） 电荷，原子的结构类似于太阳系的
模型（图乙），那么图甲中的_________相当于太阳系中的太阳。
4 / 10
学科网（北京）股份有限公司18．（2020·福建省福州杨桥中学九年级月考）教室里的电灯是___________的（选填“串联”或“并
联”）；太阳能电池工作时将太阳能直接转化为___________能。
19．（2021·苏州高新区实验初级中学）用丝绸摩擦过的玻璃棒带 _______电（填“正”或“负”），在摩
擦的过程中，丝绸_______子（填“得到”或“失去”）。同种物质在固态、液态和气态中，分子间作用
力最小的是______态。
三、实验题（每空2分，共计26分）
20．（2020·天津市静海区瀛海学校九年级月考）某同学使用电流表测量通过某一灯泡的电流的实验。
(1)在连接电路的过程中，下列几点要求中没有必要的是（______）
A．按照电路图连接电路的过程中，开关应该是断开的
B．每处接线都必须接牢
C．必须从电池的正极开始依次连接电流表、开关、灯泡，最后连到电池的负极
D．连接完毕，对照电路图仔细检查电路，确认无误后再闭合开关
(2)闭合开关后，发现电流表的指针偏转到如图所示的位置，于是他立即断开开关。则测量时产生这种现象
的原因：______。
(3)该同学为了完成实验，下一步应该采取的措施是：________。
21．（2021·汕头金山中学南区学校九年级开学考试）如图是“探究串联电路电流特点”的实验电路图：
5 / 10
学科网（北京）股份有限公司（1）实验中，选择两个小灯泡的规格是_________的（填“相同”或“不相同”），小明连接好最后一根
导线时，发现灯都亮了，出现这种情况的原因是__________。
（2）下表是某同学实验中的一组数据：指出下面表格所记录的数据中，明显错误的数值是___________，
造成错误的原因是___________。
电流表的位置 A B C
电流I/A 0.3 0.3 1.5
（3）实验中某同学发现两个串联的小灯泡中，一个发光，一个不发光。造成其中一个小灯泡不发光的原
因是___________。
A． 灯泡的灯丝断了 B． 灯丝的短路 C． 小灯泡靠近负极
22．（2021·吴江市实验初级中学八年级月考）在“探究带电物休间的相互作用”活动中。用干燥的丝绸摩
擦过的有机玻璃棒和用干燥毛皮摩擦的橡胶棒，依次两两靠近，如图所示。甲、乙两图呈现相互排斥现象，
丙图呈现相互吸引现象。
(1)实验中，将其中一根棒悬挂起来是为了________；
(2)由实验现象可知，丝绸摩擦过的有机玻璃棒所带电荷与用干燥毛皮摩擦的橡胶棒所带电荷是
___________（选填“相同”或“不同”）的。
(3)把其它经过摩擦而带电的物体分别去靠近上面的悬挂的玻璃棒和橡胶棒，发现若跟玻璃棒吸引的，就会
跟橡胶棒排斥；而跟橡胶棒吸引的，就会跟玻璃棒排斥。显然，带电的物体与玻璃棒相斥的，所带电荷跟
丝绸摩擦过的玻璃棒所带电荷必定相同，带电的物体与橡胶棒相斥的，所带电荷跟丝绸摩擦过的玻璃棒所
带电荷必定___________。据此分析，自然界中只存在___________种电荷。
(4)假如一个物体带上了第三种电荷，你认为以下情况可能的是（______）
A．该物体跟丝绸摩擦过的玻璃棒吸引，跟毛皮摩擦过的橡胶棒也吸引
6 / 10
学科网（北京）股份有限公司B．该物体跟丝绸摩擦过的玻璃棒吸引，跟毛皮摩擦过的橡胶棒排斥
C．该物体跟丝绸摩擦过的玻璃棒排斥，跟毛皮摩擦过的橡胶棒吸引
D．该物体跟丝绸摩擦过的玻璃棒排斥，跟毛皮摩擦过的橡胶棒也排斥
四、作图题（9分）
23．（2021·全国九年级专题练习）如图所示是未完成连接的实物电路，请用笔画线代替导线完成该电路的
连接。要求：两灯并联，开关S在干路上，电流表只测通过L 的电流，导线不能交叉。再画出与之对应的
1
电路图。
24．（2021·陕西九年级一模）（1）某次实验时，小明的眼睛在A处看到发光点S在玻璃板中的像S′位
置如图所示。请作出发光点S的位置，并完成光路图______；（保留作图痕迹）
（2）根据电路图连接实物图______。
五、综合题（5分）
25．（2021·江苏九年级二模）阅读短文，回答问题：
榨汁机
一般榨汁机由主机、刀片、滤刀网、出汁口、推果棒、果汁杯、果渣桶、顶盖等组成，将苹果、橘子等不
7 / 10
学科网（北京）股份有限公司同水果榨出果汁，榨出的果汁比买来的果汁营养更丰富、味道更佳。使用前先将机架竖直对准主机放下，
再将榨汁网底部对准电机轮压下，确认装配到位，然后装入顶盖，并扣上安全扣。
榨汁操作过程是：先将水果去皮去核，洗净备用，个头大于加料口的要切小；将果汁杯放于出汁口，集渣
斗放于出渣口；接通电源，开启机器，电动机开始工作；将水果放入榨汁机，用推料杆压下，榨出新鲜美
味的果汁流入果汁杯中。
（1）榨汁机中电动机工作时是将电能转化为______能；
（2）榨汁机工作时转动的刀片与水果直接接触，所以应选择硬度______的材料制作刀片（“大”或
“小”）；
（3）若果汁从出汁口匀速流入如图杯中，杯底受到的压强p随着果汁流出时间t的关系，下列图像中描述
正确的是（____）
A、 B、 C、 D、
（4）为保障安全，该榨汁机设置了电源开关S和安全开关S。当杯体放在主机上时，S 自动闭合，此时
1 1
再闭合S，电动机才能启动，开始榨汁。下列电路图符合上述要求的是（____）
A、 B、 C、 D、
（5）小明为探究榨汁机工作时的出汁率与哪些因素有关，各取一只不同的水果，发现出汁量不相等。就
小明的探究过程，指出他探究过程中的不足是______。
六、计算题（26题3分，27题4分，共计7分）
26．（2021·全国九年级课时练习）将某导体与电流表串联在电路中，1分钟通过导体横截面的电荷量为30
库。求：
(1)通过导体的电流多大?
(2)在电流表上标出此电流值.
8 / 10
学科网（北京）股份有限公司27．（2018·全国）如图甲所示的电路，当开关S闭合后，两灯都发光．这时两个电流表A 、A 指针所指的
1 2
位置都如图乙所示．求：
（1）通过灯L 的电流；
1
（2）通过灯L 的电流．
2
