最新人教版九年级物理《第十五章 电流和电路》单元测试卷(A卷，附答案)
满分：80分，时间：45分钟
一． 选择题（每小题3分，共36分）
1. 把一个轻质的小球靠近用毛皮摩擦过的橡胶棒时，它们相互排斥，则这个小球（ ）
A．一定不带电 B．一定带负电 C．一定带正电 D．可能不带电
2.下列物体中，通常情况下属于绝缘体的是
A．金属 B．人体 C．铅笔芯 D．橡胶
3.被丝绸摩擦过的玻璃棒带上正电荷，这是因为（ ）
A.有原子核发生了转移 B.有电子发生了转移
C.摩擦创造了正电荷 D.摩擦创造了负电荷

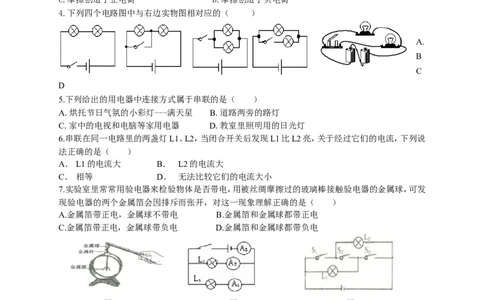

4.下列四个电路图中与右边实物图相对应的（ ）
A.
B
C
D
5.下列给出的用电器中连接方式属于串联的是（ ）
A.烘托节日气氛的小彩灯---满天星 B.道路两旁的路灯
C.家中的电视和电脑等家用电器 D.教室里照明用的日光灯
6.串联在同一电路里的两盏灯L1、L2，当闭合开关后发现L1比L2亮，关于经过它们的电流，下列说
法正确的是（ ）
A．L1的电流大 B． L2的电流大
C． 相等 D． 无法比较它们的电流大小
7.实验室里常常用验电器来检验物体是否带电，用被丝绸摩擦过的玻璃棒接触验电器的金属球，可发
现验电器的两个金属箔会因排斥而张开，对这一现象理解正确的是（ ）
A.金属箔带正电，金属球不带电 B.金属箔和金属球都带正电
C.金属箔带正电，金属球带负电 D.金属箔和金属球都带负电
7题 8题 9题
8.如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为
IA=0.5A，IB=0.3A，IC=0.2A，在表格中记录数据后，下一步首先应该做的是：（ ）
A．整理器材，结束实验 B．分析数据，得出结论
C． 换用不同规格的小灯泡，再测出几组电流值
D．换用电流表的另一量程，再测出一组电流值
9.如图所示的电路，要使两个小灯 泡L，L 串联，应（ ）
1 2
A．断开开关S，S，闭合开关S
1 2 3
B．断开开关S，S，闭合开关S
1 3 2
C．断开开关S，闭合开关S，S
1 2 3D．断开开关S，闭合开关S，S
2 1 3
10.下面图中，四个电路图中两个灯泡组成并联的是（ ）
A
11. 某
档案馆
的保密
室进出门有下列要求：
甲、乙两资料员必须同
时用各自的钥匙（S甲、S乙分别表示甲、乙两资料员的钥匙）使灯亮才能进入保密室；而馆
长只要用自己的钥匙（S馆长表示馆长的钥匙）使灯亮就可以进入保密室．下列电路中符合
上述要求的是（ ）
A． B． C． D．

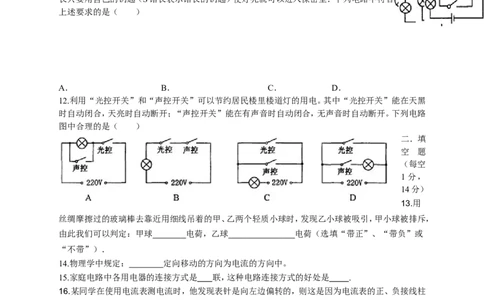

12.利用“光控开关”和“声控开关”可以节约居民楼里楼道灯的用电。其中“光控开关”能在天黑
时自动闭合，天亮时自动断开；“声控开关”能在有声音时自动闭合，无声音时自动断开。下列电路
图中合理的是（ ）
二．填
空 题
（每空
1 分，
14分）
13.用
丝绸摩擦过的玻璃棒去靠近用细线吊着的甲、乙两个轻质小球时，发现乙小球被吸引，甲小球被排斥，
由此我们可以判定：甲球_______电荷，乙球______________电荷（选填“带正”、“带负”或
“不带”）．
14.物理学中规定： 定向移动的方向为电流的方向中。
15.家庭电路中各用电器的连接方式是 联，这种电路连接方式的好处是 .
16.某同学在使用电流表测电流时，他发现表针是向左边偏转的，则这是因为电流表的正、负接线柱
______
17.日光灯工作电流约为0.15A，合为____ mA．电流表使用前要先检查指针是否指在___________
位置．
18.一个能吹冷热风的电吹风的简化电路如图所示。图中A是吹风机，B是电热丝。若闭合
开关 ，吹出的是冷风；若闭合开关 ，吹出的热风。（两空均选填
“S ”、“S ”或“S 和S”）
1 2 1 2
19.如图所示为某宾馆的房卡。只有把房卡插入槽中，房间内的灯和插座才能有电。房卡的
作用相当于一个____（填电路元件）接在干路上；房间里有电灯、电视等用电器，它们_____
联的。18题 19题 20题
20.小明在“探究串联电路电流特点”时，他应选择两个规格 ________ _ 的（填“相同”或“不
相同”）小灯泡的．小明在连接电路时把一只开关和两只小灯泡连接后，刚把线路两端接到
电源两极，两灯就亮了，他在实验操作中的不当之处是： ________ _ ．
三．作图与实验题（21、22、23题各4分，24题9分，共21分）

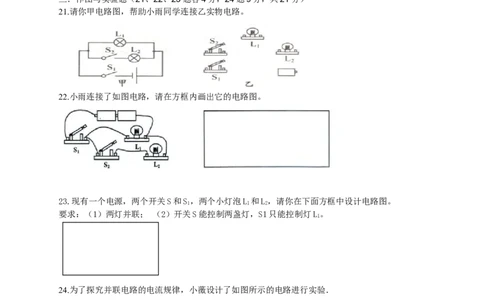

21.请你甲电路图，帮助小雨同学连接乙实物电路。
22.小雨连接了如图电路，请在方框内画出它的电路图。
23.现有一个电源，两个开关S和S，两个小灯泡L 和L，请你在下面方框中设计电路图。
1 l 2
要求：（1）两灯并联； （2）开关S能控制两盏灯，S1只能控制灯L。
l
24.为了探究并联电路的电流规律，小薇设计了如图所示的电路进行实验．
（1
） 在
连
接电路时，开关应处于 ________ _ 状态．
（2）小薇先将电流表接在L 所在的支路上，闭合开关后， 看
1
到灯L 发光，但灯L 不发光，电流表的示数为零，电路可能存在的故障是： ________ _ ．
2 1（3）排除故障后，她测出了L、L 支路和干路上的电流分别为I、I 和I，电流表示数如图中甲、乙、丙
1 2 1 2
所示，可读出：I=0.5A，I= ________ _ A，I= ________ _ A．根据测量结果，在误差允许范围内
1 2
你认为并联电路中干路电流和各支路电流的关系是： ____ _（写出关系式即可）．
（4）为了验证结论的普遍性，小薇可以采用的方法是： ________ _ ．
（5）小敏连接了如右图的实物连接图，此时，电流表测的是 ________ _ （“L”、“L”、“干路”）
1 2
的电流．若要测灯L 的电流，请你在图上只改动一根导线，完成电路的连接．（在需改动的导线上打
2
“×”，再画出重新连接后的导线）
四．简答与计算题（25题4分，26题5分，共9分）
25.在干燥的季节里，人们穿着化纤衣料的衣服时，衣服常会吸附在身上。请解释这种现象
产生的原因。
26.小明家有一台电视机，一台洗衣机和两盏照明灯，已知工作时通过他们的电流分200mA、1A、
300mA和250mA．如果小明家的电路中，路电流不许超过3A，这些用电器是否可以同时使用？
参考答案
一． 选择题1.B 2.D 3.B 4.C 5.A 6.C 7.B 8.C 9.B 10.C 11.B 12.B
二．填空题
13. 带正；不带电或带负
14.正
15.并 各用电器可独立工作（或各用电器互不影响）
16. 接反了
17.150；零
18.S S 和S
1 1 2
19.开关 并
20.不相同，连接电路时开关未断开
三、作图与实验题
21.解：
22.解：
23.解：
24.解
（1）断开；
（2）L 断路或电流表开路；
1
（3）0.52；1；I=I +I ；
1 2
（4）换不同规格的灯泡，继续做几次实验；
（5）干路．
四．简答与计算题
25.容易发生摩擦起电现象。人体和衣服带异种电荷相互吸引（或带电体可以吸引轻小物体）26.解：因为用电器都是并联的，它们工作时的总电流是：I=0.2A+1A+0.3A+0.25A=1.75A；
因为1.75A＜3A，所以这些用电器可以同时使用．
答：这些用电器可以同时使用．
