第十五章 电流和电路
第一节 电荷
1、定义：用摩擦的方法使物体带电，原因：不同物质原子核束缚电子的本领不同，能的转化：机械能-→电
能，实质：电荷从一个物体转移到另一个物体使正负电荷分开（轻小物体指碎纸屑、头发、通草球、灰尘、
轻质球等。）
2、使物体带电的方法：①摩擦起电，②接触带电：物体和带电体接触带了电。如带电体与验电器金属球接
触使之带电，③感应带电：由于带电体的作用，使带电体附近的物体带电。
3、两种电荷：
正电荷： 规定：用丝绸摩擦过的玻璃棒所带的电。实质：物质中的原子失去了电子
负电荷： 规定：毛皮摩擦过的橡胶棒所带的电。实质：物质中的原子得到了多余的电子
4、电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引。

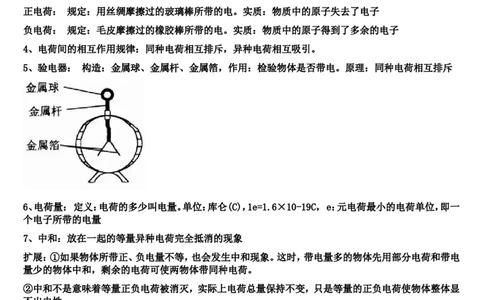

5、验电器： 构造：金属球、金属杆、金属箔，作用：检验物体是否带电。原理：同种电荷相互排斥
6、电荷量： 定义：电荷的多少叫电量。单位：库仑(C)，1e=1.6×10-19C， e：元电荷最小的电荷单位，即一
个电子所带的电量
7、中和：放在一起的等量异种电荷完全抵消的现象
扩展：①如果物体所带正、负电量不等，也会发生中和现象。这时，带电量多的物体先用部分电荷和带电
量少的物体中和，剩余的电荷可使两物体带同种电荷。
②中和不是意味着等量正负电荷被消灭，实际上电荷总量保持不变，只是等量的正负电荷使物体整体显
不出电性。
第二节 电流和电路
1、形成：电荷的定向移动形成电流
注：该处电荷是自由电荷。对金属来讲是自由电子定向移动形成电流；对酸、碱、盐的水溶液来讲，
正负离子定向移动形成电流。
2、方向的规定:把正电荷移动的方向规定为电流的方向。
注：在电源外部，电流的方向从电源的正极到负极。
电流的方向与自由电子定向移动的方向相反
3、获得持续电流的条件：电路中有电源 电路为通路
4、单位：单位：A常用单位：mA 、μA ，换算关系：1A=1000mA 1mA=1000μA
5、导体和绝缘体：⑴、导体：定义：容易导电的物体。
常见材料：金属、石墨、人体、大地、酸 碱 盐溶液
导电原因：导体中有大量的可自由移动的电荷
说明：金属导体中电流是自由电子定向移动形成的，酸、碱、盐 溶液中的电流是正负离子都参与定
向运动
⑵、绝缘体：定义：不容易导电的物体。
常见材料：橡胶、玻璃、陶瓷、塑料、油等。
不易导电的原因：几乎没有自由移动的电荷。
⑶、导体和绝缘体之间并没有绝对的界限，在一定条件下可相互转化。一定条件下，绝缘体也可变为导
体。原因是：加热使绝缘体中的一些电子挣脱原子的束缚变为自由电荷。

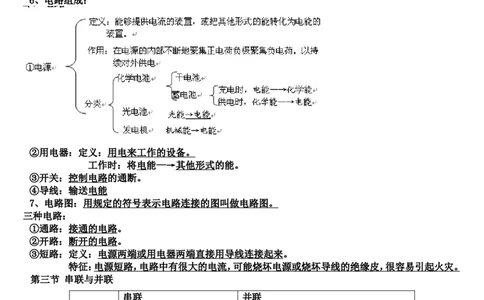

6、电路组成：
②用电器：定义：用电来工作的设备。
工作时：将电能—→其他形式的能。
③开关：控制电路的通断。
④导线：输送电能
7、电路图：用规定的符号表示电路连接的图叫做电路图。
三种电路：
①通路：接通的电路。
②开路：断开的电路。
③短路：定义：电源两端或用电器两端直接用导线连接起来。
特征： 电源短路，电路中有很大的电流，可能烧坏电源或烧坏导线的绝缘皮，很容易引起火灾 。
第三节 串联与并联
串联 并联
把元件逐个顺次连接起来 把元件并列的连接起来的电路
定义
的电路
电路中只有一条电流路 电路中的电流路径至少有两条，各支路
径，一处段开所有用电器 中的元件独立工作，互不影响。
特征
都停止工作。
开关 控制整个电路 干路中的开关控制整个电路。支路中的
开关控制该支路。
作用电路图
装饰小彩灯、开关和用电 家庭中各用电器、各路灯
实例 器
根据电流的流向判断串、并联：从电源的正极开始，沿电流方向走一圈，一路回到负极，则为串联，若出现分
支则为并联

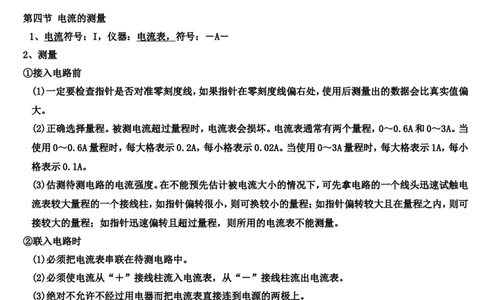

第四节 电流的测量
1、电流符号：I，仪器：电流表，符号：－A－
2、测量
①接入电路前
(1)一定要检查指针是否对准零刻度线，如果指针在零刻度线偏右处，使用后测量出的数据会比真实值偏
大。
(2)正确选择量程。被测电流超过量程时，电流表会损坏。电流表通常有两个量程，0～0.6A和0～3A。当
使用0～0.6A量程时，每大格表示0.2A，每小格表示0.02A。当使用0～3A量程时，每大格表示1A，每小
格表示0.1A。
(3)估测待测电路的电流强度。在不能预先估计被电流大小的情况下，可先拿电路的一个线头迅速试触电
流表较大量程的一个接线柱，如指针偏转很小，则可换较小的量程；如指针偏转较大且在量程之内，则可
接较大的量程；如指针迅速偏转且超过量程，则所用的电流表不能测量。
②联入电路时
(1)必须把电流表串联在待测电路中。
(2)必须使电流从“＋”接线柱流入电流表，从“－”接线柱流出电流表。
(3)绝对不允许不经过用电器而把电流表直接连到电源的两极上。
③联入电路后：在正式接通电源前必须先试触，看电流表的指针偏转情况：
(1)指针不偏转：可能电路有断开的地方。
(2)指针偏转过激，超过满刻度又被弹回，说明量程选小了。
(3)指针偏转很小，说明量程选大了。
(4)指针反向偏转，接线柱接反了。
⑤读数
读数时应“先看量程，再看中点，然后读数”。第五节 串、并联电路中的电流规律
串联电流：各处电流相等，即：I干路=I1=I2=I3=…=In。
并联电流：干路中的电流=各支路中电流之和，即：I干路=I1+I2+I3…+In。
