生活用电导学案
【学习目标】
1．理解家庭电路的组成及各部分的作用，了解测电笔的作用及使用方法；
2. 理解电路中总电流增大的原因，知道保险丝的作用及其选用原则；
3. 了解安全用电的常识和救触电者的基本方法。
【自主探学】

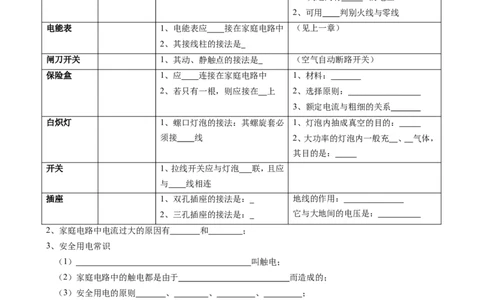

1、家庭电路的组成
组成 作用 接法 相关知识
进户线 1、火线与零线间有 V的电压，与
大地间有 v的电压
2、可用 判别火线与零线
电能表 1、电能表应 接在家庭电路中 （见上一章）
2、其接线柱的接法是
闸刀开关 1、其动、静触点的接法是 （空气自动断路开关）
保险盒 1、应 连接在家庭电路中 1、材料：
2、若只有一根，则应接在 上 2、选择原则：
3、额定电流与粗细的关系
白炽灯 1、螺口灯泡的接法：其螺旋套必 1、灯泡内抽成真空的目的：
须接 线 2、大功率的灯泡内一般充 、 气体，
其目的是：
开关 1、拉线开关应与灯泡 联，且应
与 线相连
插座 1、双孔插座的接法是： 地线的作用：
2、三孔插座的接法是： 它与大地间的电压是：
2、家庭电路中电流过大的原因有 和 ；
3、安全用电常识
（1） 叫触电；
（2）家庭电路中的触电都是由于 而造成的；
（3）安全用电的原则 、 、 、 ；
【合作探究】
1. 一只标着“220V 5A”的电能表。220V是它的 ，5A是它的 。这只表可用在最大
功率是 瓦的家庭电路上。
2. 在某家庭电路中，出现保险丝熔断的现象，其原因可能是：
A、使用的用电器总功率过大 B、电路中有断路 C、电路中有短路 D、电路的总电阻过大
3. 选用保险丝时，应该使它的额定电流 或 电路最大的正常工作电流。
4. 当有人触电时，下列说法中正确的是：（ ）
A、立即用手把触电的人弄开 B、立即用剪刀把电线剪断
C、立即断开总开关，切断电源 D、立即打电话向有关部门反映情况5.将图中带开关的电灯正确的连接到家庭电路中，应将：（ ）
A 、a端接火线，b端接零线 B、 b端接火线，a端接零线
C 、a、b两端都接在火线上 D、b端接在火线上
6. 如图电工检修家庭电路时发现电灯L不亮。用测电笔测试C、D后，发现这两处都能
使氖管发光，而测试A、B两点时，只有在测A点时氖管发光，则故障是：（ ）
A、火线与零线短路 B、B、C之间（不包括C点）某处断路
C、零线没有接地 D、灯L短路
7. 某家安装的电能表上标有“220V 5A”，问这家除使用2盏“220V 40W”的灯，一台60W的电视机外，
是否还可以同时使用“220V 800W”的电炉？

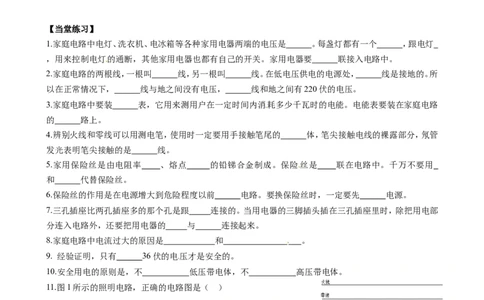

【当堂练习】
1.家庭电路中电灯、洗衣机、电冰箱等各种家用电器两端的电压是 。每盏灯都有一个 ，跟电灯
，用来控制电灯的通断，其他家用电器也都有自己的开关。家用电器要 联接入电路中。
2.家庭电路的两根线，一根叫 线，另一根叫 线。在低电压供电的电源处， 线是接地的。所
以在正常情况下， 线与地之间没有电压， 线和地之间有220伏的电压。
3.家庭电路中要装 表，它用来测用户在一定时间内消耗多少千瓦时的电能。电能表要装在家庭电路
的 路上。
4.辨别火线和零线可以用测电笔，使用时一定要用手接触笔尾的 体，笔尖接触电线的裸露部分，氖管
发光表明笔尖接触的是 线。
5.家用保险丝是由电阻率 、熔点 的铅锑合金制成。保险丝是 联在电路中。千万不要用
和 代替保险丝。
6.保险丝的作用是在电源增大到危险程度以前 电路。要换保险丝时，一定要先 电源。
7.三孔插座比两孔插座多的那个孔是跟 连接的。当用电器的三脚插头插在三孔插座里时，除把用电部
分连入电路外，还要把用电器的 与 连接起来。
8.家庭电路中电流过大的原因是 和 。
9. 经验证明，只有 36伏的电压才是安全的。
10.安全用电的原则是，不 低压带电体，不 高压带电体。
11.图1所示的照明电路，正确的电路图是（ ）
图2
图3
图1
12.用测电笔测如图2所示的插座的零线和火线，但无论笔头金属插入哪能个孔中，氖管都不发红光，可能
的原因是（ ）
A、插座发生了短路 B、保险丝烧断了 C、测电笔使用不当 C、零线短路
13. 某教学楼总保险丝的额定电流为30安，大楼里共有22间教室，每间教室装有“220V40W”的灯6盏，在全部都开亮时，能否再接一只1200瓦的远红外线电热烘箱？
14. 将图3中各元件正确的连接到家庭电路中。
【质疑与反思】
