新人教版九年级物理第十九章生活用电
一．选择题
1．某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关．对此电路，下列说法正确的是（ ）
A．火线上的保险丝应该改装到零线上
B．甲处应装用电器，乙处应装开关
C．当用电器功率增大时，通过保险丝的电流就增大
D．当保险丝熔断后，可以用铜丝代替

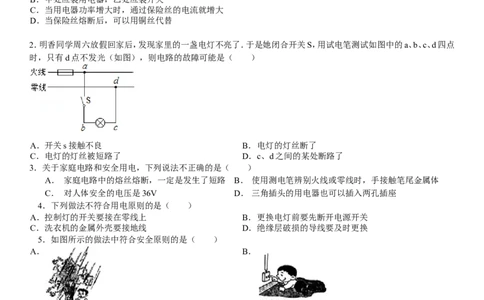

2．明香同学周六放假回家后，发现家里的一盏电灯不亮了．于是她闭合开关S，用试电笔测试如图中的a、b、c、d四点
时，只有d点不发光（如图），则电路的故障可能是（ ）
A．开关s接触不良 B．电灯的灯丝断了
C．电灯的灯丝被短路了 D．c、d之间的某处断路了
3．关于家庭电路和安全用电，下列说法不正确的是（ ）
A． 家庭电路中的熔丝熔断，一定是发生了短路 B． 使用测电笔辨别火线或零线时，手接触笔尾金属体
C． 对人体安全的电压是36V D．三角插头的用电器也可以插入两孔插座
4．下列做法不符合用电原则的是（ ）
A．控制灯的开关要接在零线上 B．更换电灯前要先断开电源开关
C．洗衣机的金属外壳要接地线 D．绝缘层破损的导线要及时更换
5．如图所示的做法中符合安全原则的是（ ）
A． B．
用手指触碰插座的插孔
雷天站在大树下避雨
C． D．
将冰箱的金属外壳接地
用湿抹布擦发光的灯泡
6．小军学完初中知识，恰逢家中电灯不亮（如图所示），他闭合开关后，兴冲冲地拿起试电笔测试图中的a、b、c、d
四点时，发现只有b点不发光，请你帮他分析可能发生的故障是（ ）A．火线与零线短路 B．b、c之间某处断路 C．a、d之间某处短路 D．灯丝断了
7．关于家庭电路的下列做法，不符合安全用电常识的是（ ）
A．发现有人触电，应首先切断电源
B．检修电路故障时，应尽量在通电情况下作业
C．有金属外壳的用电器，金属外壳一定要接地
D．为了保证电路安全，家里尽量不要同时使用多个大功率电器
8．关于家庭电路和安全用电，以下说法正确的是（ ）
A．保险丝烧断一定是发生了短路 B．开关要接在火线与用电器之间
C．只有36V的电压才是安全的 D．家用电器的金属外壳可以不接地

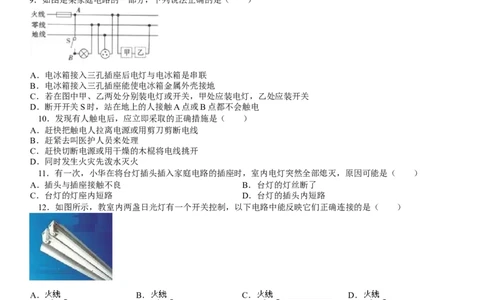

9．如图是某家庭电路的一部分，下列说法正确的是（ ）
A．电冰箱接入三孔插座后电灯与电冰箱是串联
B．电冰箱接入三孔插座能使电冰箱金属外壳接地
C．若在图中甲、乙两处分别装电灯或开关，甲处应装电灯，乙处应装开关
D．断开开关S时，站在地上的人接触A点或B点都不会触电
10．发现有人触电后，应立即采取的正确措施是（ ）
A．赶快把触电人拉离电源或用剪刀剪断电线
B．赶紧去叫医护人员来处理
C．赶快切断电源或用干燥的木棍将电线挑开
D．同时发生火灾先泼水灭火
11．有一次，小华在将台灯插头插入家庭电路的插座时，室内电灯突然全部熄灭，原因可能是（ ）
A．插头与插座接触不良 B．台灯的灯丝断了
C．台灯的灯座内短路 D．台灯的插头内短路
12．如图所示，教室内两盏日光灯有一个开关控制，以下电路中能反映它们正确连接的是（ ）
A． B． C． D．
13．小强同学家的空气开关跳闸后，手动使它复位，但又立即跳起，导致这种现象的原因不可能是（ ）
A．电路中有短路现象 B．电路中出现了断路现象
C．电路中总功率过大 D．空气开关的额定电流过小
二．填空题
14．请根据如图完成如图所示的家庭电路的连接．15．在家庭电路的连接中，插座与灯泡是 ________ _ （选填“串联”或“并联”）的；保险丝要串联在
_________ （选填“火线”或“零线”）上．
16．在家庭电路中，火线和零线之间的电压是 ________ _ V；图中哪些图所示情况会发生触电事故： ________ _
．

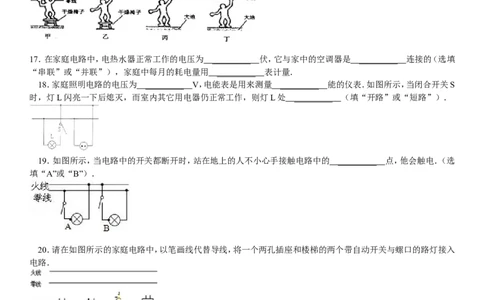

17．在家庭电路中，电热水器正常工作的电压为 ________ _ 伏，它与家中的空调器是 ________ _ 连接的（选填
“串联”或“并联”），家庭中每月的耗电量用 ________ _ 表计量．
18．家庭照明电路的电压为 ________ _ V，电能表是用来测量 ________ _ 能的仪表．如图所示，当闭合开关S
时，灯L闪亮一下后熄灭，而室内其它用电器仍正常工作，则灯L处 ________ _ （填“开路”或“短路”）．
19．如图所示，当电路中的开关都断开时，站在地上的人不小心手接触电路中的 ________ _ 点，他会触电．（选
填“A”或“B”）．
20．请在如图所示的家庭电路中，以笔画线代替导线，将一个两孔插座和楼梯的两个带自动开关与螺口的路灯接入
电路．
21．电暖器接入电路时与其他家用电器的连接方式是 ________ _ （选填“串联”或“并联”）．某家庭电路中电能
表的示数为 ，若一个“220V 800W”的电暖器单独正常工作5h，则该电暖器消耗电能是
_________ kW•h，此时电能表的示数将变为 ________ _ ．
22．小莉学完家庭用电知识后，安装了某房间的照明电路（如图），经检查发现有三处错误，它们是： ________ _ ，
_________ ， ________ _ （填写字母代号并说出错误原因）．23．小明一家装修新居，卫生间新安装的“浴霸”正常工作电压是 ________ _ 伏，它上面有换气扇、取暖灯和照明
灯，这些装置之间是 ________ _ （选填“串”或“并”）联的；换气扇工作时将电能主要转化为 ________ _ 能．
24．如图所示是家庭电路的一部分，其中 ________ _ （选填“A”或“B”或“C”）是火线，AB两根电线之间的电压
是 ________ _ V．
三．解答题
25．请用笔画线表示导线，将如图中的电灯、开关和插座接入家庭电路中．
26．请你根据图中所给信息，分别把“灯泡”、“开关”的符号填到空白处，并在a、b、c三根导线中找出地线并标出．
27．如图是某家庭的部分电路，请把灯泡、插座连接到电路之中，要求电路连接符合安全用电原则．第十九章生活用电参考答案与试题解析
一．选择题
1 C．2 D．3 ACD．4 A、5 D．6 B．7 B．8 B．9 B．10 C．11 D．12 A．13 B．
二．填空题
14
15 并联；火线． 16．220；甲和丙． 17． 220；并联；电能． 18．220、电、开路． 19．A．
20．如图．
21．并联；4；03660．
22． B插座错误的串联在火线上、D开关错误的控制零线、F灯泡的螺口错误的接火线、顶部错误的接零线．
23． 220；并；机械．
24． A；220．
三．解答
25
26．如图．
27． 如下图：
