电压 班级________姓名________
基础知识：
1．电压(U)：电压是使电路中形成电流的原因，电源是提供电压的装置。
2． 电压U的单位是：国际单位是：伏特(V)；常用单位是：千伏(KV)、毫伏(mV)、微伏(µV)。1千伏=103伏
=106毫伏=109微伏。
3．测量电压的仪表是：电压表
使用规则：①电压表要并联在电路中；
②接线柱的接法要正确，使电流从“+”接线柱入，从“-”接线柱出；
③被测电压不要超过电压表的量程；
4．实验室中常用的电压表有两个量程：①0～3伏，每小格表示的电压值是0.1伏；②0～15伏，每小格表
示的电压值是0.5伏。

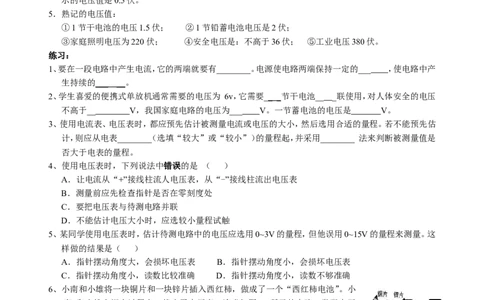

5．熟记的电压值：
①1节干电池的电压1.5伏； ②1节铅蓄电池电压是2伏；
③家庭照明电压为220伏； ④安全电压是：不高于36伏； ⑤工业电压380伏。
练习：
1、要在一段电路中产生电流，它的两端就要有________。电源使电路两端保持一定的___ ，使电路中产
生持续的 ___ __ 。
2、学生喜爱的便携式单放机通常需要的电压为 6v，它需要_ _ _ 节干电池__ _联使用，对人体安全的电压
不高于__ V，我国家庭电路的电压为___ V。一节蓄电池的电压是 V。
3、使用电流表、电压表时，都应预先估计被测量电流或电压的大小，然后选用合适的量程。若不能预先估
计，则应从电表________（选填“较大”或“较小”）的量程起，并采用________ 法来判断被测量值是
否大于电表的量程。
4、使用电压表时，下列说法中错误的是 （ ）
A．让电流从“+”接线柱流人电压表，从“-”接线柱流出电压表
B．测量前应先检查指针是否在零刻度处
C．要把电压表与待测电路并联
D．不能估计电压大小时，应选较小量程试触
5、某同学使用电压表时，估计待测电路中的电压应选用0~3V的量程，但他误用0~15V的量程来测量。这
样做的结果是（ ）
A．指针摆动角度大，会损坏电压表 B．指针摆动角度小，会损坏电压表
C．指针摆动角度小，读数比较准确 D．指针摆动角度小，读数不够准确
6、小南和小雄将一块铜片和一块锌片插入西红柿，做成了一个“西红柿电池”。小
南 和小雄在探究过程中，找来了电压表，连成如图12所示的电路．发现电压
表示数为0．5V，因此他们探究出第一个结果是：________片是西红柿电池的
正极。
7、将两个灯泡接入电路中，用电压表测得它们两端电压相等，则（ ）
A．两个灯泡一定是串联的 B．两个灯泡一定是并联的
C．若通过的电流相等，则一定是串联的 D．条件不足，没法确定两灯的连接方式
8、如图所示，闭合开关后能测出小灯泡L 两端的电压的电路是（ ）
19、如图所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、 ac两端的电压分别为
Uab=2V，Ubc=2V，Uac=4V，在表格中记录数据后，下一步应该做的是（ ）
A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电压值
D．换用电压表的另一量程，再测出一组电压值
10、如图所示，当开关S闭合后，电压表测出的电压是（ ）
A．灯L 两端的电压 B．灯L 两端的电压
1 2
C．灯L 和L 两端的总电压 D．电源两端的电压
1 2

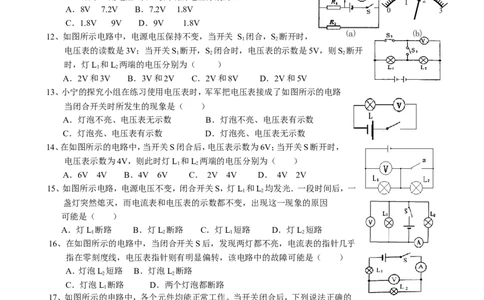

11、在如图所示电路中，当闭合开关后，两个电压表指针偏转均为图 5 10
（b）所示，则电阻R 和R 两端的电压分别为（ ） 15
1 2 0 1 2
A．8V 7.2V B．7.2V 1.8V 0 3
C．1.8V 9V D．9V 1.8V
(a) (b)
12、如图所示电路中，电源电压保持不变，当开关 S 闭合，S 断开时，
1 2
电压表的读数是3V；当开关S 断开，S 闭合时，电压表的示数是5V，则S 断开
1 2 2
时，灯L 和L 两端的电压分别为（ ）
1 2
A．2V和3V B．3V和2V C．2V和8V D．2V和5V
13、小宁的探究小组在练习使用电压表时，军军把电压表接成了如图所示的电路
当闭合开关时所发生的现象是（ ）
A．灯泡不亮、电压表无示数 B．灯泡不亮、电压表有示数
C．灯泡亮、电压表有示数 D．灯泡亮、电压表无示数
14、在如图所示的电路中，当开关S闭合后，电压表示数为6V；当开关S断开时，
电压表示数为4V，则此时灯L 和L 两端的电压分别为（ ）
1 2
A．6V 4V B．4V 6V C． 2V 4V D． 4V 2V
15、如图所示电路，电源电压不变，闭合开关S，灯L 和L 均发光．一段时间后，一
1 2
盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因
可能是（ ）
A．灯L 断路 B．灯L 断路 C．灯L 短路 D．灯L 短路
1 2 1 2
16、在如图所示的电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎
指在零刻度线，电压表指针则有明显偏转，该电路中的故障可能是（ ）
A．灯泡L 短路 B．灯泡L 断路
2 2
C．灯泡L 断路 D．两个灯泡都断路
1
17、如图所示的电路中，各个元件均能正常工作。当开关闭合后，下列说法正确的
是（ ）
A．两表指针有明显偏转
B．两表指针几乎不动
C．电流表指针有明显偏转，电压表指针几乎不动
D．电压表指针有明显偏转，电流表指针几乎不动
18、在如图所示的电路中，电源电压保持不变。闭合电键S后，电路正常工作。过
一会儿，灯L熄灭，两个电表中只有一个电表的示数变小，则下列判断中正
确的是（ ）
A．可能性是灯L断路 B．可能性是电阻R断路
C．一定是灯L短路 D．一定是电阻R短路19、在图所示的电路中，电源电压为6V．当开关S闭合时，只有灯泡L 发光， 且 电
1
压表的示数为6V，产生这一现象的原因可能是（ ）
A．灯L 短路 B．灯L 短路
1 2
C．灯L 断路 D．灯L 断路
1 2
20、如图所示电路中，当接通开关S后，发现电流表指针偏转，电压表指针不动，
则故障可能是（ ）
A．L1的灯丝断了 B．L2的灯丝断了
C．L1的接线短路 D．L2的接线短路
21、如图10所示电路中，把电压表的负接线柱引出的导线头E，依次分别接在a、b、 c 、
d四点，则开关闭合时，电压表示数最小的是（ ）
A．a B．b C．c D．d

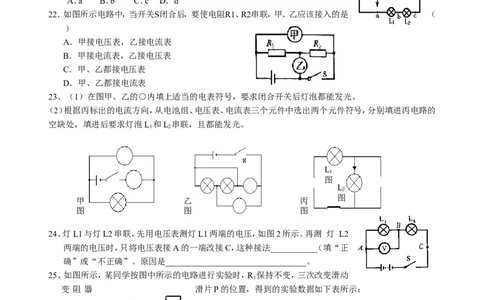

22．如图所示电路中，当开关S闭合后，要使电阻R1、R2串联，甲、乙应该接入的是 （
）
A．甲接电压表，乙接电流表
B．甲接电流表，乙接电压表
C．甲、乙都接电压表
D．甲、乙都接电流表
23、（1）在图甲、乙的○内填上适当的电表符号，要求闭合开关后灯泡都能发光。
（2）根据丙标出的电流方向，从电池组、电压表、电流表三个元件中选出两个元件符号，分别填进丙电路的
空缺处，填进后要求灯泡L 和L 串联，且都能发光。
1 2
L
1
图
L
2
图
甲 乙 丙
图 图 图
24、灯L1与灯L2串联，先用电压表测灯L1两端的电压，如图2所示。再测 灯 L2
两端的电压时，只将电压表接A的一端改接C，这种接法___________（填“正
确”或“不正确”。原因是_________________________________。
25、如图所示，某同学按图中所示的电路进行实验时，R 保持不变，三次改变滑动
1
变 阻 器 滑片P的位置，得到的实验数据如下表所示：
（1）该电路是________联电路。
（2）试分析表中的实验数据，发现在某次实验中，一个数据记录有错，这个数据是________，正确的记录是________。
（3）分析表中实验数据，可初步归纳出哪些实验结论？（写出二条）
________________________________________________________________________
________________________________________________________________________
电阻
基础知识
1．电阻(R)：表示导体对电流的阻碍作用。(导体如果对电流的阻碍作用越大，那么电阻就越大，而通过导体
的电流就越小)。

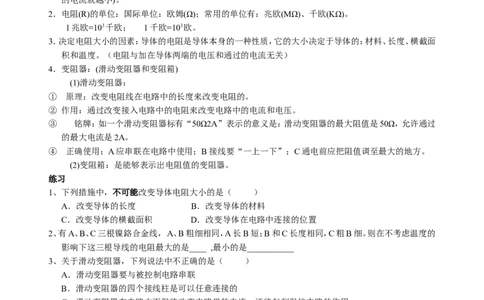

2．电阻(R)的单位：国际单位：欧姆(Ω)；常用的单位有：兆欧(MΩ)、千欧(KΩ)。
1兆欧=103千欧； 1千欧=103欧。
3．决定电阻大小的因素：导体的电阻是导体本身的一种性质，它的大小决定于导体的：材料、长度、横截面
积和温度。（电阻与加在导体两端的电压和通过的电流无关）
4．变阻器：(滑动变阻器和变阻箱)
(1)滑动变阻器：
① 原理：改变电阻线在电路中的长度来改变电阻的。
② 作用：通过改变接入电路中的电阻来改变电路中的电流和电压。
③ 铭牌：如一个滑动变阻器标有“50Ω2A”表示的意义是：滑动变阻器的最大阻值是50Ω，允许通过
的最大电流是2A。
④ 正确使用：A应串联在电路中使用；B接线要“一上一下”；C通电前应把阻值调至最大的地方。
(2)变阻箱：是能够表示出电阻值的变阻器。
练习
1、下列措施中，不可能改变导体电阻大小的是（ ）
A．改变导体的长度 B．改变导体的材料
C．改变导体的横截面积 D．改变导体在电路中连接的位置
2、有A、B、C三根镍鉻合金线， A、B粗细相同，A长B短；B和C长度相同，C粗B细。则在不考虑温度的
影响下这三根导线的电阻最大的是____ ,最小的是___________
3、关于滑动变阻器，下列说法中不正确的是（ ）
A．滑动变阻器要与被控制电路串联
B．滑动变阻器的四个接线柱是可以任意连接的
C．滑动变阻器在电路中不但能改变电路里的电流，还能起到保护电路的作用
D．滑动变阻器电阻丝的绝缘漆与滑片相接触的部分被刮掉了
4、下列用电器中不需要用到变阻器的是（ ）
A．普通家用白炽灯 B．电视机或收音机上的音量调节旋钮
C．调温电熨斗 D．无级调光书写台灯
5、由同种材料制成的三根电阻丝，已知它们的长度关系L＞L＝L，横截面积的关系为S=S＜S,现将它们
1 2 3 1 2 3
串联接入电路，关于它们的电阻和通过他们的电流，正确的是（ ）
A．R＜R=R ，I=I=I B．R＝R＞R， I=I＞I
1 2 3 1 2 3 1 2 3 1 2 3
C．R＞R＞R，I＞I＞I D．R＞R＞R， I=I=I
1 2 3 1 2 3 1 2 3 1 2 3
6、将两只滑动变阻器按如图6-36所示方法连接，要使这两只变阻器连入电路的电阻最大，应把滑片P、P
1 2
放在（ ）A．滑片P 放在最右端，滑片P 也放在最右端
1 2
B．滑片P 放在最左端，滑片P 也放在最左端
1 2
C．滑片P 放在最右端，滑片P 放在最左端
1 2
D．滑片P 放在最左端，滑片P 放在最右端
1 2
7、铜常被用来制造导线，这主要是因为它具有（ ）
A．良好的导电性 B．良好的导热性 C.金属光泽 D．较高的硬度
8、所示的变阻器四种不同接法的电路中，闭合开关后，当滑片向右移动时，电路中灯泡变亮的是
9、滑动变阻器是通过改变自身连入电路中的阻值从而实现改变电路中电流的，滑动变阻器是依靠改变什
么因素来改变自身连入电路中的电阻的（ ）
A．电阻丝的横截面积 B．电阻丝的长度 C．电阻丝的材料 D．电阻丝接入的长度
10、如图所示，为滑动变阻器的结构示意图。使滑片向左端滑动时，连入电路的阻值变小，连入电路的接线
端是（ ）
Ａ．A和C B． C和D Ｃ． A和B D． B和D
11、给你两根长度相同但横截面积不同的镍铬合金线、一个电源、一只电流 表、
一只滑动变阻器、一个开关、若干根导线，现需要研究的课题有：①导体的电阻跟它的横截面积的关系；
② 导体的电阻跟它的长度的关系；③ 导体的电阻跟它的材料的关系。利用上述实验器材，可以完成
的研究课题是 （ ）
Ａ．只有① B．只有 ② Ｃ．①和 ② D．①、 ② 和③
12、在探究“决定电阻大小的因素”问题时，某同学作了如下的猜想：
猜想一：导体的电阻可能与导体的长度有关；
猜想二：导体的电阻可能与导体的材料有关；
猜想三：导体的电阻可能与导体的横截面积有关；
为了便于研究多因素的问题，我们通常采用 __ _ 法，即每次挑选两根合适的导线，测出通
过它们的电流，然后进行比较。现有下表中的导线：
导线代号 A B C D E F G
长度（m） 1.0 0.5 1.5 1.0 1.2 1.5 0.5
横截面积 3.0 0.6 1.8 0.6 1.8 1.8 1.8
材料 锰铜 钨 镍鉻丝 锰铜 钨 锰铜 镍鉻丝
（1）为了研究电阻与导体长度有关，应选用的两根导线是 __ _ ；
（2）为了研究电阻与导体材料有关，应选用的两根导线是 __ _ ；
（3）为了研究电阻与导体横截面积有关，应选用的两根导线是 _ _ （填代号）。
