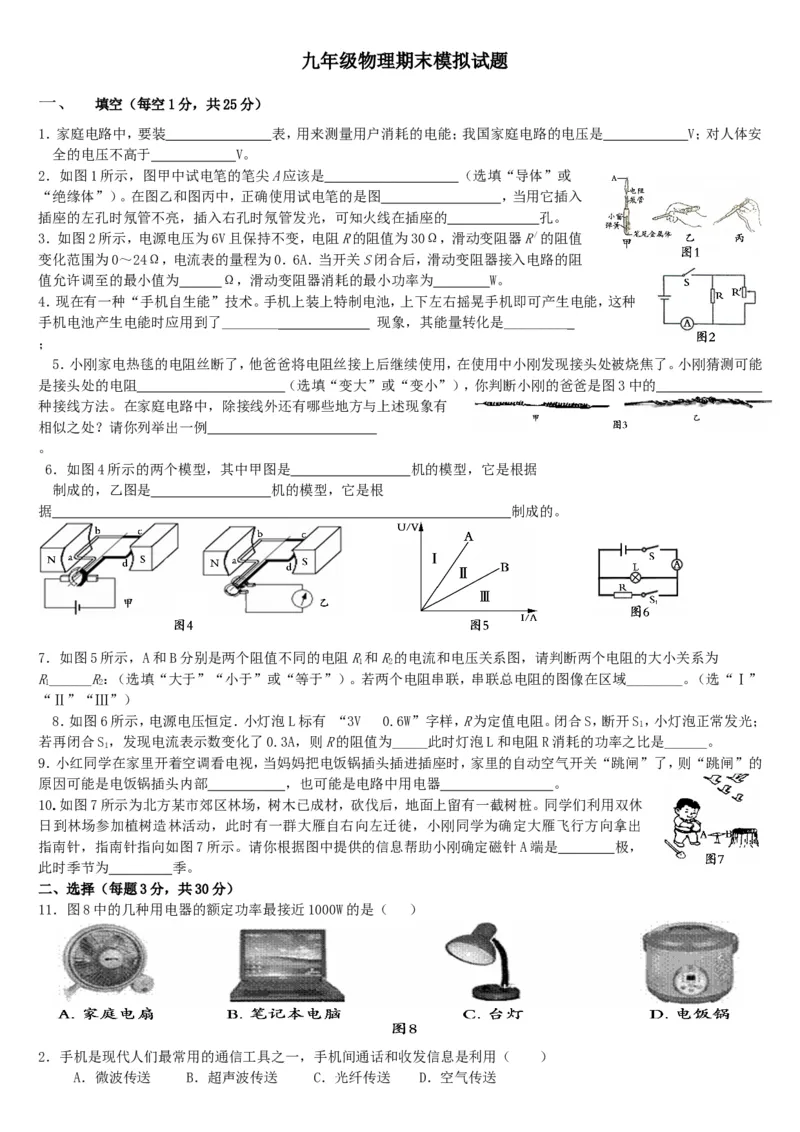

九年级物理期末模拟试题
一、
填空（每空1分，共25分）
1．家庭电路中，要装 表，用来测量用户消耗的电能；我国家庭电路的电压是 V；对人体安
全的电压不高于 V。
2．如图1所示，图甲中试电笔的笔尖A应该是 （选填“导体”或
“绝缘体”）。在图乙和图丙中，正确使用试电笔的是图 ，当用它插入
插座的左孔时氖管不亮，插入右孔时氖管发光，可知火线在插座的 孔。
3．如图2所示，电源电压为6V且保持不变，电阻R的阻值为30Ω，滑动变阻器R／的阻值
变化范围为0～24Ω，电流表的量程为0．6A．当开关S闭合后，滑动变阻器接入电路的阻
值允许调至的最小值为 Ω，滑动变阻器消耗的最小功率为 W。
4．现在有一种“手机自生能”技术。手机上装上特制电池，上下左右摇晃手机即可产生电能，这种
手机电池产生电能时应用到了________ 现象，其能量转化是_________
；

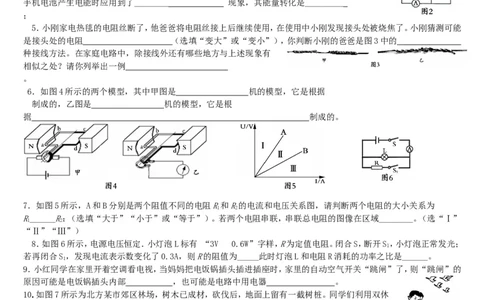

5．小刚家电热毯的电阻丝断了，他爸爸将电阻丝接上后继续使用，在使用中小刚发现接头处被烧焦了。小刚猜测可能
是接头处的电阻 （选填“变大”或“变小”），你判断小刚的爸爸是图3中的
种接线方法。在家庭电路中，除接线外还有哪些地方与上述现象有
相似之处？请你列举出一例
。
6．如图4所示的两个模型，其中甲图是 机的模型，它是根据
制成的，乙图是 机的模型，它是根
据 制成的。
7．如图5所示，A和B分别是两个阻值不同的电阻R和R的电流和电压关系图，请判断两个电阻的大小关系为
1 2
R______R：（选填“大于”“小于”或“等于”）。若两个电阻串联，串联总电阻的图像在区域________。（选“Ⅰ”
1 2
“Ⅱ”“Ⅲ”）
8．如图6所示，电源电压恒定．小灯泡L标有 “3V 0.6W”字样，R为定值电阻。闭合S，断开S，小灯泡正常发光；
l
若再闭合S，发现电流表示数变化了0.3A，则R的阻值为_____此时灯泡L和电阻R消耗的功率之比是______。
1
9．小红同学在家里开着空调看电视，当妈妈把电饭锅插头插进插座时，家里的自动空气开关“跳闸”了，则“跳闸”的
原因可能是电饭锅插头内部 ，也可能是电路中用电器 。
10.如图7所示为北方某市郊区林场，树木已成材，砍伐后，地面上留有一截树桩。同学们利用双休
日到林场参加植树造林活动，此时有一群大雁自右向左迁徙，小刚同学为确定大雁飞行方向拿出
指南针，指南针指向如图7所示。请你根据图中提供的信息帮助小刚确定磁针A端是 极，
此时季节为 季。
二、选择（每题3分，共30分）
11．图8中的几种用电器的额定功率最接近1000W的是（ ）
2．手机是现代人们最常用的通信工具之一，手机间通话和收发信息是利用（ ）

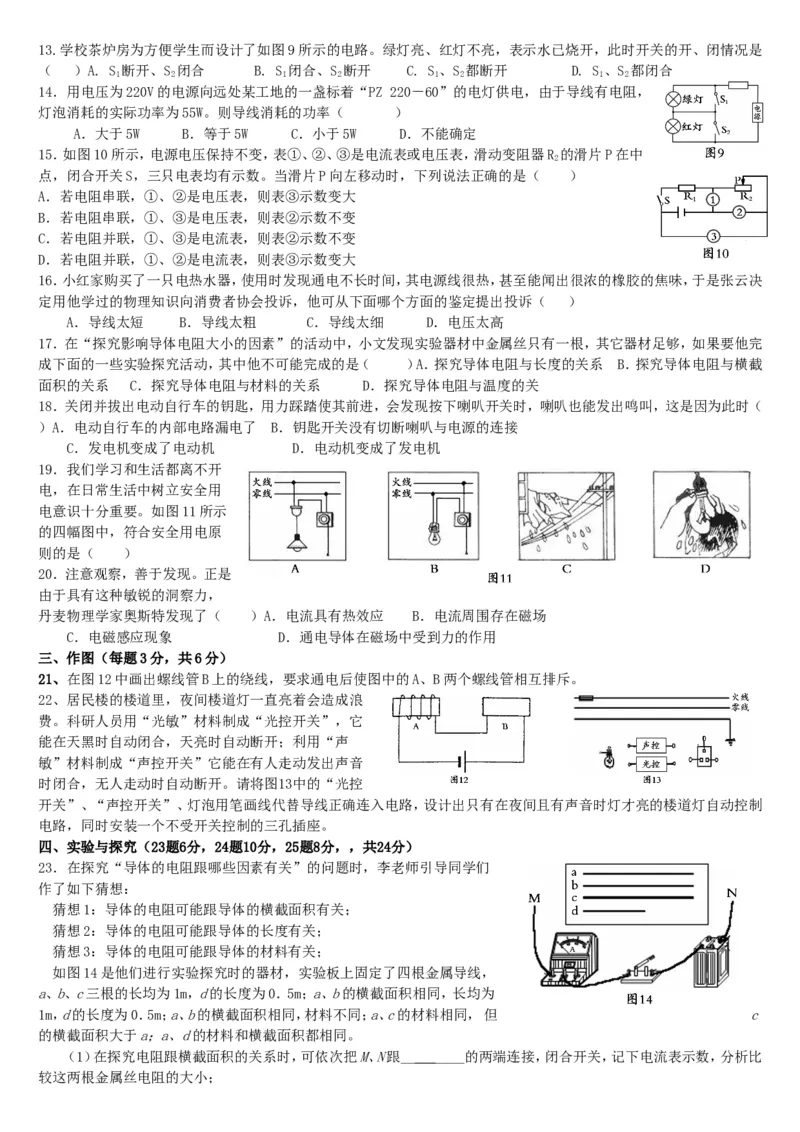

A．微波传送 B．超声波传送 C．光纤传送 D．空气传送13.学校茶炉房为方便学生而设计了如图9所示的电路。绿灯亮、红灯不亮，表示水已烧开，此时开关的开、闭情况是
（ ）A. S 断开、S 闭合 B. S 闭合、S 断开 C. S、S 都断开 D. S、S 都闭合
1 2 1 2 1 2 1 2
14．用电压为220V的电源向远处某工地的一盏标着“PZ 220－60”的电灯供电，由于导线有电阻，
灯泡消耗的实际功率为55W。则导线消耗的功率（ ）
A．大于5W B．等于5W C．小于5W D．不能确定
15．如图10所示，电源电压保持不变，表①、②、③是电流表或电压表，滑动变阻器R 的滑片P在中
2
点，闭合开关S，三只电表均有示数。当滑片P向左移动时，下列说法正确的是（ ）
A．若电阻串联，①、②是电压表，则表③示数变大
B．若电阻串联，①、③是电压表，则表②示数不 变
C．若电阻并联，①、③是电流表，则表②示数不变
D．若电阻并联，①、②是电流表，则表③示数变大
16．小红家购买了一只电热水器，使用时发现通电不长时间，其电源线很热，甚至能闻出很浓的橡胶的焦味，于是张云决
定用他学过的物理知识向消费者协会投诉，他可从下面哪个方面的鉴定提出投诉（ ）
A．导线太短 B．导线太粗 C．导线太细 D．电压太高

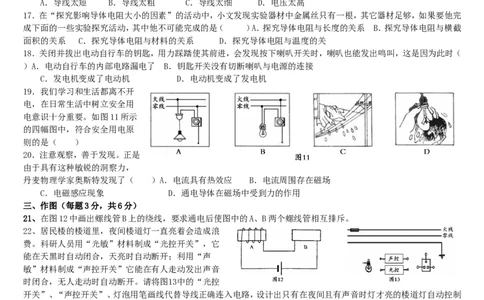

17．在“探究影响导体电阻大小的因素”的活动中，小文发现实验器材中金属丝只有一根，其它器材足够，如果要他完
成下面的一些实验探究活动，其中他不可能完成的是（ ）A．探究导体电阻与长度的关系 B．探究导体电阻与横截
面积的关系 C．探究导体电阻与材料的关系 D．探究导体电阻与温度的关
18．关闭并拔出电动自行车的钥匙，用力踩踏使其前进，会发现按下喇叭开关时，喇叭也能发出鸣叫，这是因为此时（
）A．电动自行车的内部电路漏电了 B．钥匙开关没有切断喇叭与电源的连接
C．发电机变成了电动机 D．电动机变成了发电机
19．我们学习和生活都离不开
电，在日常生活中树立安全用
电意识十分重要。如图11所示
的四幅图中，符合安全用电原
则的是（ ）
20．注意观察，善于发现。正是
由于具有这种敏锐的洞察力，
丹麦物理学家奥斯特发现了（ ）A．电流具有热效应 B．电流周围存在磁场
C．电磁感应现象 D．通电导体在磁场中受到力的作用
三、作图（每题3分，共6分）
21、在图12中画出螺线管B上的绕线，要求通电后使图中的A、B两个螺线管相互排斥。
22、居民楼的楼道里，夜间楼道灯一直亮着会造成浪
费。科研人员用“光敏”材料制成“光控开关”，它
能在天黑时自动闭合，天亮时自动断开；利用“声
敏”材料制成“声控开关”它能在有人走动发出声音
时闭合，无人走动时自动断开。请将图13中的“光控
开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在夜间且有声音时灯才亮的楼道灯自动控制
电路，同时安装一个不受开关控制的三孔插座。
四、实验与探究（23题6分，24题10分，25题8分，，共24分）
23．在探究“导体的电阻跟哪些因素有关”的问题时，李老师引导同学们
作了如下猜想：
猜想1：导体的电阻可能跟导体的横截面积有关；
猜想2：导体的电阻可能跟导体的长度有关；
猜想3：导体的电阻可能跟导体的材料有关；
如图14是他们进行实验探究时的器材，实验板上固定了四根金属导线，
a、b、c三根的长均为1m，d的长度为0．5m；a、b的横截面积相同，长均为
1m，d的长度为0．5m；a、b的横截面积相同，材料不同；a、c的材料相同， 但 c
的横截面积大于a；a、d的材料和横截面积都相同。
（1）在探究电阻跟横截面积的关系时，可依次把M、N跟__ ____的两端连接，闭合开关，记下电流表示数，分析比

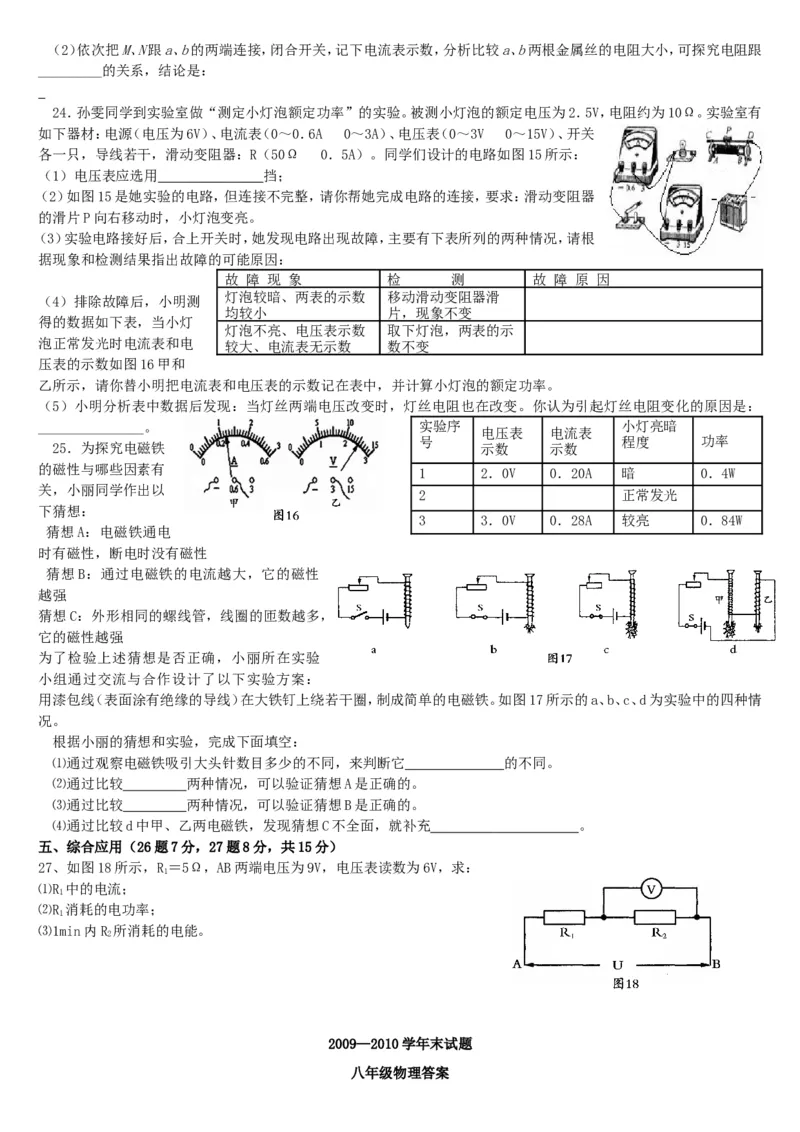

较这两根金属丝电阻的大小；（2）依次把M、N跟a、b的两端连接，闭合开关，记下电流表示数，分析比较a、b两根金属丝的电阻大小，可探究电阻跟
_________的关系，结论是：
24．孙雯同学到实验室做“测定小灯泡额定功率”的实验。被测小灯泡的额定电压为2．5V，电阻约为10Ω。实验室有
如下器材：电源（电压为6V）、电流表（0～0．6A 0～3A）、电压表（0～3V 0～15V）、开关
各一只，导线若干，滑动变阻器：R（50Ω 0．5A）。同学们设计的电路如图15所示：
（1）电压表应选用 挡；
（2）如图15是她实验的电路，但连接不完整，请你帮她完成电路的连接，要求：滑动变阻器
的滑片P向右移动时，小灯泡变亮。
（3）实验电路接好后，合上开关时，她发现电路出现故障，主要有下表所列的两种情况，请根
据现象和检测结果指出故障的可能原因：
故 障 现 象 检 测 故 障 原 因
灯泡较暗、两表的示数 移动滑动变阻器滑

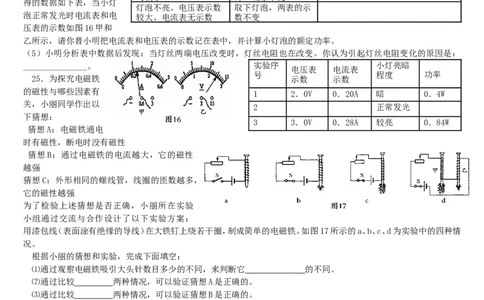

（4）排除故障后，小明测
均较小 片，现象不变
得的数据如下表，当小灯
灯泡不亮、电压表示数 取下灯泡，两表的示
泡正常发光时电流表和电 较大、电流表无示数 数不变
压表的示数如图16甲和
乙所示，请你替小明把电流表和电压表的示数记在表中，并计算小灯泡的额定功率。
（5）小明分析表中数据后发现：当灯丝两端电压改变时，灯丝电阻也在改变。你认为引起灯丝电阻变化的原因是：
_______________。 实验序 小灯亮暗
电压表 电流表
号 程度 功率
25．为探究电磁铁 示数 示数
的磁性与哪些因素有 1 2．0V 0．20A 暗 0．4W
关，小丽同学作出以
2 正常发光
下猜想：
3 3．0V 0．28A 较亮 0．84W
猜想A：电磁铁通电
时有磁性，断电时没有磁性
猜想B：通过电磁铁的电流越大，它的磁性
越强
猜想C：外形相同的螺线管，线圈的匝数越多，
它的磁性越强
为了检验上述猜想是否正确，小丽所在实验
小组通过交流与合作设计了以下实验方案：
用漆包线（表面涂有绝缘的导线）在大铁钉上绕若干圈，制成简单的电磁铁。如图17所示的a、b、c、d为实验中的四种情
况。
根据小丽的猜想和实验，完成下面填空：
⑴通过观察电磁铁吸引大头针数目多少的不同，来判断它 的不同。
⑵通过比较 两种情况，可以验证猜想A是正确的。
⑶通过比较 两种情况，可以验证猜想B是正确的。
⑷通过比较d中甲、乙两电磁铁，发现猜想C不全面，就补充 。
五、综合应用（26题7分，27题8分，共15分）
27、如图18所示，R＝5Ω，AB两端电压为9V，电压表读数为6V，求：
1
⑴R 中的电流；
1
⑵R 消耗的电功率；
1
⑶1min内R 所消耗的电能。
2
2009—2010学年末试题

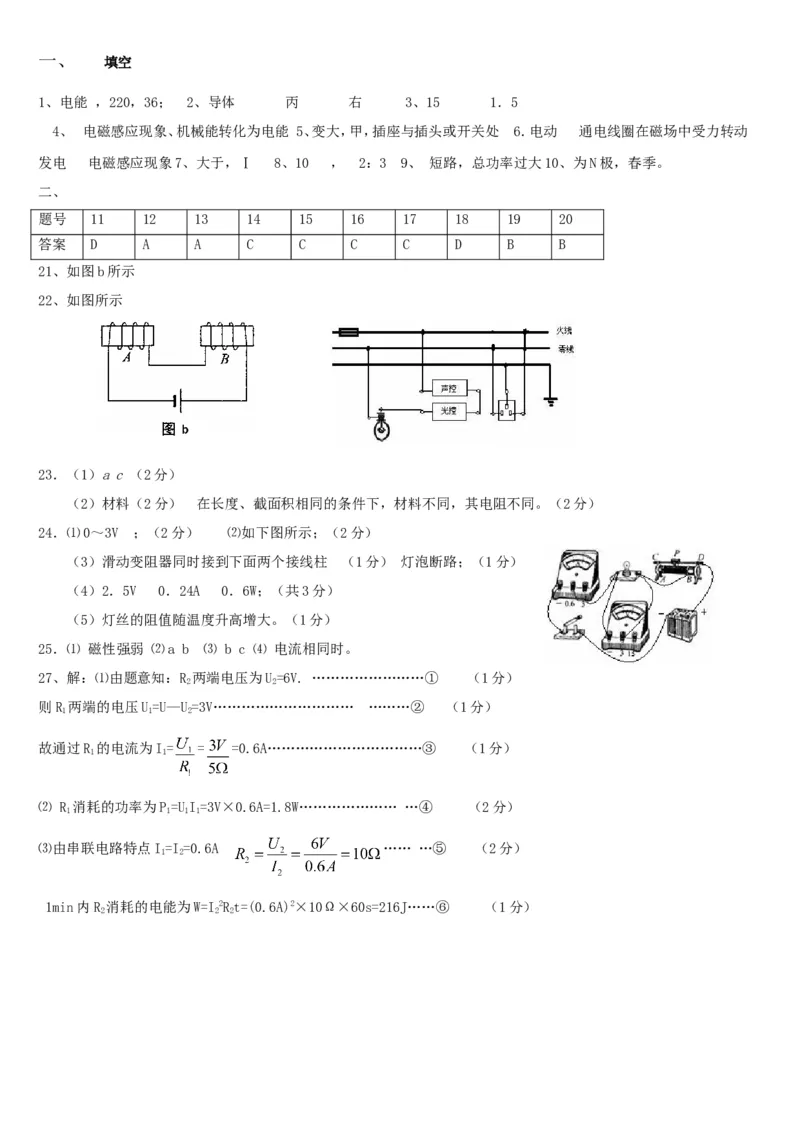

八年级物理答案一、
填空
1、电能 ，220，36； 2、导体 丙 右 3、15 1．5
4、 电磁感应现象、机械能转化为电能 5、变大，甲，插座与插头或开关处 6．电动 通电线圈在磁场中受力转动
发电 电磁感应现象7、大于，Ⅰ 8、10 ， 2：3 9、 短路，总功率过大10、为N极，春季。
二、
题号 11 12 13 14 15 16 17 18 19 20
答案 D A A C C C C D B B

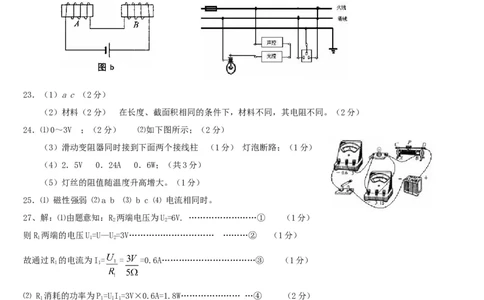

21、如图b所示
22、如图所示
23．（1）a c （2分）
（2）材料（2分） 在长度、截面积相同的条件下，材料不同，其电阻不同。（2分）
24．⑴0～3V ；（2分） ⑵如下图所示；（2分）
（3）滑动变阻器同时接到下面两个接线柱 （1分） 灯泡断路；（1分）
（4）2．5V 0．24A 0．6W；（共3分）
（5）灯丝的阻值随温度升高增大。（1分）
25．⑴ 磁性强弱 ⑵a b ⑶ b c ⑷ 电流相同时。
27、解：⑴由题意知：R 两端电压为U=6V. ……………………① （1分）
2 2
则R 两端的电压U=U—U=3V………………………… ………② （1分）
1 1 2
故通过R 的电流为I= = =0.6A……………………………③ （1分）
1 1
⑵ R 消耗的功率为P=UI=3V×0.6A=1.8W………………… …④ （2分）
1 1 1 1
⑶由串联电路特点I=I=0.6A …… …⑤ （2分）
1 2
1min内R 消耗的电能为W=I2Rt=(0.6A)2×10Ω×60s=216J……⑥ （1分）
2 2 2
